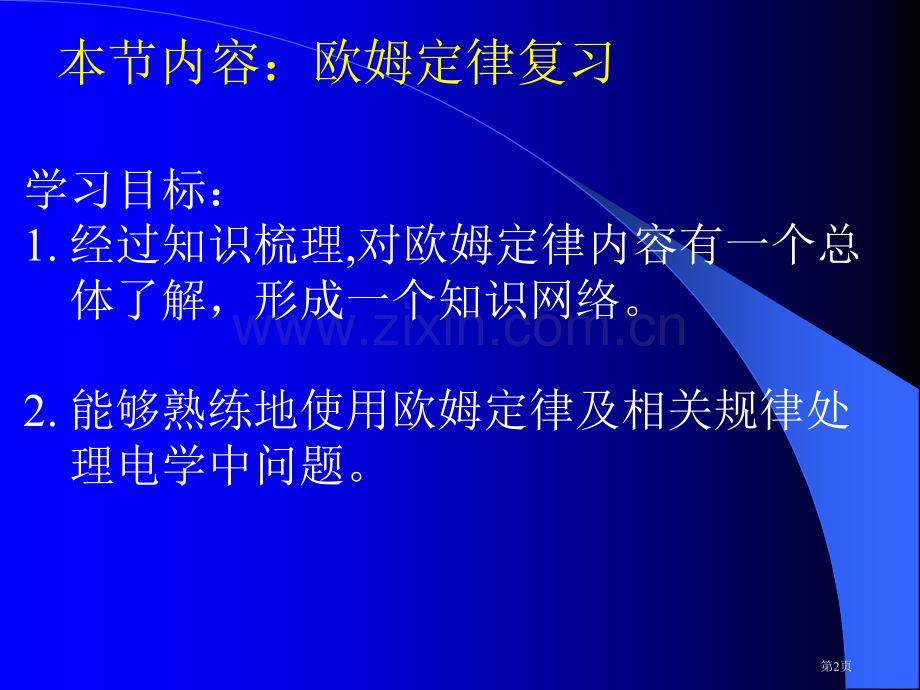

欧姆定律复习课灵口中学第1页本节内容：欧姆定律复习学习目标：1.经过知识梳理,对欧姆定律内容有一个总体了解，形成一个知识网络。2.能够熟练地使用欧姆定律及相关规律处理电学中问题。第2页欧姆定律串并联电路规律内容公式伏安法测电阻本章知识梳理:1.实验目：2.实验原理：3.实验器材：4.电路图：5.实验过程：6.注意事项R=U/I七种AV导体电流跟导体两端电压成正比，跟导体电阻成反比。I=U/R I 表示这段导体电流。U表示这段导体两端电压 R表示这段导体电阻第3页注意事项：1.连接电路之前开关必须是断开2.开关闭合之前，滑动变阻器应位于阻值最大处。3.电流表和电压表正负接线柱及量程要正确。第4页串联电路 并联电路电路图 I I1 I2 I I1 I2电流 I=I1=I2=I=I1+I2+电压 U=U1+U2+U=U1=U2=电阻 R=R1+R2+(R=nR0)电压与电流分配关系U1/U2=R1/R2I1/I2=R2/R1=1 1R R总总1 1R R1 1+1 1R R2 2R R1 1R R2 2R R1 1+R+R2 2R R总总=第5页经典例题一：利用百分比关系处理相关问题：1.两个电阻比值R1:R2=1：4，串联后接在10V电源上，则R1两端电压为_V，并联后接在同一电源上，已知干路中电流为1A,则经过R1电流为_.20.8A解题思绪：画出电路图，依据串并联电路电流与电压分配关系解题第6页练习一l灯泡电阻为6，需要4V电压，现有6V电源，需要_一只_电阻。串联3第7页R2AR1V1经典例题二l滑动变阻器滑片移动引发电表示数改变问题：l如图当滑动变阻器滑片P向右移动电压表V1示数_，电压表V2示数_,电流表示数_V2变小变大变小第8页练习二：l如图，当滑片向左移动时，电表示数将（）lA.V1变 V2变大 lB.V1变大 V2变小lC.V1不变 V2变大 lD.V1不变 V2变小大R2V2V1B第9页 经典例题三：动态电路题1.电源电压保持不变,R1=R2=R3=20,当S1、S2都断开，电流表示数是0.3A，求：1）电源电压2）S1、S2都闭合时，电流表示数是多少？AR1R2R3S1S2第10页当S1、S2都断开时：AR1R2R3S1S2S2R3S1R2AR1S2R3S1AR1R2串联第11页AR1R2R3S1S2S2R3S1AR1R2当S1、S2都闭合时：S2R3S1AR1R2 并 联第12页本类型题目小结：1.经过开关通断判断电路连接方式2.依据串、并联电路电流、电压、电阻规律，结合欧姆定律建立等式。第13页练习三：l如图所表示，R1，R2，R3是3个阻值均为30欧姆电阻，电源电压为9伏，当S1断开，S2闭合时，电流表示数为_当S1，S2都闭合时，电流表示数为_R1R3AS1R20.3A0.9AS2第14页达标测试l1.两个定值电阻之比R1：R2=2：3，将它们并联接在一个电源上，经过他们电流之比为_，它们两端电压之比为_，若将它们串联接在一个电源上，经过他们电流之比为_，它们两端电压之比为_，l2.如图所表示电路，当滑片向右滑动时，各表示数改变是：A_V1_,V2_R2AV1V23:21:11:12:3减小减小变大变大减小减小第15页R2AR3l3.如图，电源电压是12V保持不变，R1=R3=4，R2=6，试求，l（1）当S1、S2断开时，电流表、电压表示 数各为多少？（2）当 S1、S2闭合时，电流表、电压表示数各为多少？R1V1第16页提升题：如图，电源电压保持6V不变，R1=10，R2=15，求：1）当S断开时，电流表、电压表示数各为多少？2）当S闭合时，电流表、电压表示数各为多少？R1R2AVS第17页2.如图,电源电压为6V不变,灯L1电阻为12,灯L2电阻为9，灯L3电阻为18 求：1）开关S1、S2同时断开和闭合时，电压表示数分别 为多少？2）开关S1、S2同时断开和闭合时，电流之比是多少？AVL1L2L3S1S2第18页
