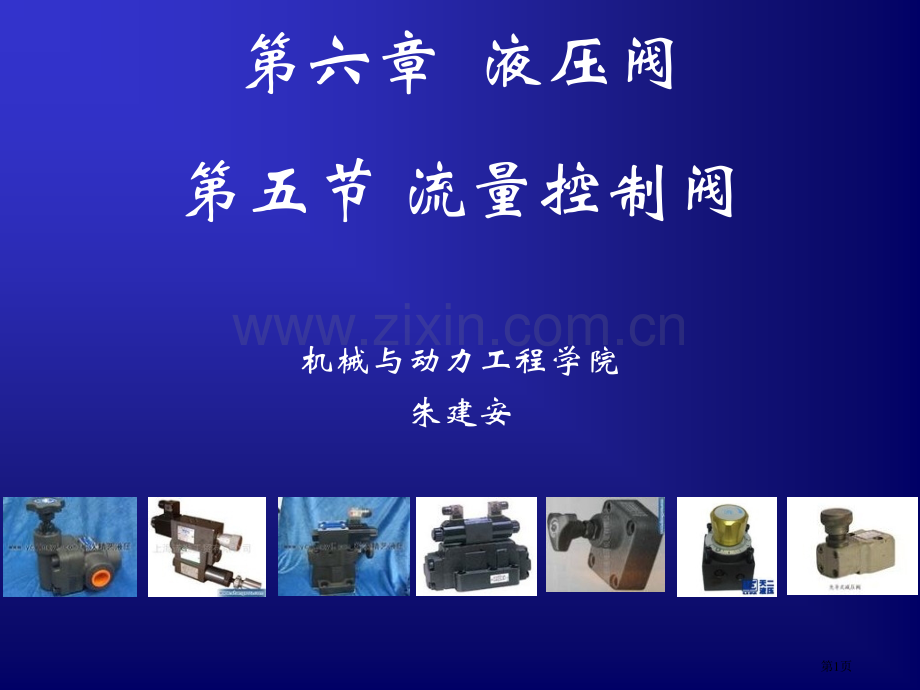

第六章 液压阀第五节 流量控制阀机械与动力工程学院朱建安第1页第五节 流量控制阀分类：第五节 流量控制阀 1、节流阀Enter.2、调速阀Enter.3、溢流节流阀Enter.4、节流调速回路Enter.5、容积调速回路Enter.6、其它调速回路Enter.作业Enter.第2页第五节 流量控制阀分类：第五节 流量控制阀 1、节流阀Enter.2、调速阀Enter.3、溢流节流阀Enter.4、节流调速回路Enter.5、容积调速回路Enter.6、其它调速回路Enter.作业Enter.第3页1、节流阀板式连接直角（堵头）阀口为轴向三角沟，更多阀口形状看下一页。第4页节流口结构形式 a.针式(轴向调整)b.偏心式（转动调整）c.轴向三角沟式（轴向调整）d.周向缝隙式（转动调整）e.轴向缝隙式（轴向调整）第5页图6-3单向节流阀职能符号应加双点画线。第6页节流阀讨论节流阀特点：结构简单，可调整流量；不过压差对流量有影响。我们期望：很好流量-压差特征（水平直线）调速阀基本满足了这种要求。第7页2、调速阀1).工作原理调速阀由节流阀与定差减压阀串联组成。起恒压作用溢流阀使得p1=const节流阀两端压差为pm-p2 =const职能符号：第8页工作原理讨论依据qT=KAT(PT)m 若要求qT=const,只要确保PT=const即可。结合实际结构PT=pm p2=Pm F/A1故：只要Pm随 F/A1变而变即可实现PT=constF-P2-b腔压力-减压阀阀芯下移-减压阀开度XR-减压效果减弱-Pm(因为P1恒定)-即PT=pm p2=const反之亦然 产生：19世纪中叶，英Fleeming.Jenkin 创造，100多年来，沿用至今；发展：温度对K有影响，温度赔偿型；先导级碰到干扰是不能被抑制。第9页稳流精度分析（严格说 qconst）1.温度对K影响；2.减压阀芯运动对调速阀特征影响第10页2）调速阀应用1.在小功率场所能满足速度稳定性要求；（只能用于小流量场所）2.正常工作条件是：压差必须大于最小压差（约0.5MPa）。比如P2无穷大，此时特征与节流阀无异。第11页调速阀小结1.调速阀工作原理 采取减压阀液阻改变满足节流阀压差恒定；2.调速阀结构特点 串联组成，3.调速阀性能分析 a.含有一定稳流精度；b.温度对精度有影响；4.调速阀应用 a.惯用于小流量场所；b.实际压差要大于最小压差；第12页3、溢流节流阀溢流节流阀由差压式溢流阀和节流阀并联组成。节流阀两端压差是P=p1-p2=p1-F/A 可见，p1必须随F/A改变而改变F-P2-a腔压力-溢流阀芯下移-溢流口减小-p1-P=p1 -p2 =const反之亦然注意：2为安全阀第13页讨论溢流节流阀稳流精度要求：弹簧刚度小，预压缩量和压缩量都小，阀芯面积大。结论：溢流节流阀惯用于功率较大、速度稳定性要求不高场所！溢流节流阀惯用于功率较大、速度稳定性要求不高场所！调速阀惯用于功率较小、速度稳定性要求较高场所！调速阀惯用于功率较小、速度稳定性要求较高场所！第14页4、节流调速回路节流调速可分为进口节流调速、出口节流调速、旁路节流调速。1）、节流调速原理图中节流阀能够调速吗？节流调速前提是：有分支回路。第15页1）进口节流调速系统节流阀两端压差流过节流阀流量为 Q1第16页2）进口节流调速系统速度负载特征 对速度刚度讨论 1.当AT一定，F越小，速度刚度越大，说明此时速度受负载影响小 2.当F一定，AT越小，速度刚度越大，”3.活塞面积A1越大,速度刚度越大，”4.m越小，速度刚度越大，”所以，进口节流调速惯用于功率小（F小、AT小）场所；薄壁阀口有利于提升速度刚度。V第17页3）出口节流调速节流阀两端压差流过节流阀流量为 Q2第18页二、出口节流调速系统速度负载特征 讨论 1.当AT一定，F越小，速度刚度越大，说明此时速度受负载影响小 2.当F一定，AT越小，速度刚度越大，”3.活塞面积A1越大,速度刚度越大，”4.m越小，速度刚度越大，”所以 出口节流调速也惯用于功率小（F小、AT小）场所 薄壁阀口有利于提升速度刚度V第19页3旁路节流调速回路节流阀口压差：流过节流阀流量为 Q第20页1）旁路节流调速系统速度负载特征 讨论 1.当AT一定，F越大，速度刚度越大，说明此时速度受负载影响小 2.当F一定，AT越小（速度越大），速度刚度越大。”3.活塞面积A1越大,速度刚度越大，”所以 旁路节流调速惯用于功率大（负载大、速度高）场所。V第21页5、容积调速回路有三种容积调速回路 变量泵-定量马达调速回路 定量泵-变量马达调速回路 变量泵-变量马达调速回路第22页容积调速系统举例必须考虑三个问题1.补油问题2.热交换问题3.压力保护问题第23页容积调速回路讨论1）变量泵-定量马达（缸）调速回路第24页一、变量泵-定量马达调速系统假定：1.B=const,即电动机转速恒定2.不计压力损失、流量损失，即 PB=PM,QB=QM3.不考虑油液可压缩性4.容积效率、机械效率均为15.排量量纲立方米/弧度，转速量纲弧度/秒6.一、变量泵-定量马达调速系统7.1.转速特征8.9.2.扭矩特征10.3.功率特征 所以称为恒扭矩调速系统第25页二、定量泵-变量马达调速回路1.转速特征2.扭矩特征3.功率特征所以称为恒功率调速系统第26页三、变量泵变量马达调速系统前二者组合，调速比可到达100；先调泵，后调马达，所以，前段为恒扭矩，后段为恒功率特征。第27页6、其它调速回路 2）双泵供油快速运动回路一、快速运动回路1）差动连接回路左磁铁右磁铁下磁铁差动+工进（有被压）+退+第28页二、速度换接回路1）快速运动和工作进给换接回路第29页2）两种工作进给速度换接回路-11第30页两种工作进给速度换接回路-21第31页3）、同时回路1速度同时回路确保：两个节流阀2、3两端压差相等 假如A相等，则实现经过流量相等假如7中压力增加P左阀芯右移 P左降低、P右增加，实现P左=P右从而：两个节流阀2、3两端压差相等 （其进口均为PB）第32页4）、采取并联调速阀速度同时回路1第33页作业6-16-26-36-4第34页再次感激你 光临！第35页
