宝鸡高新区千河东纬三路工程

6%水泥稳定砂砾基层施工方案

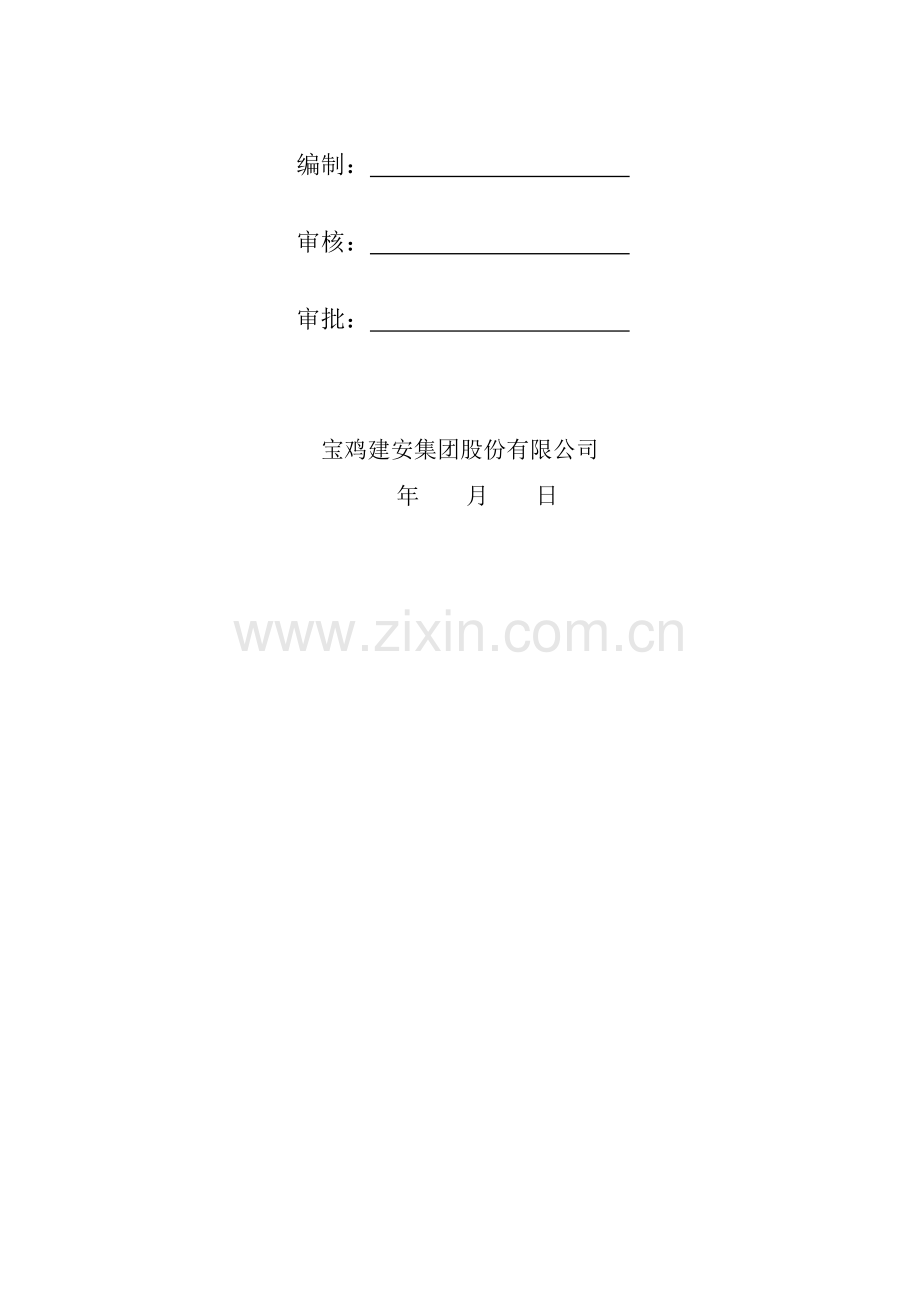

编制：
审核：
审批：

宝鸡建安集团股份有限公司
年 月 日

6%水泥稳定砂砾路基施工方案

一、工程概况
宝鸡高新区千河东纬三路工程，位于宝鸡高新区千河工业园内，起始于千河滨河路（K0+000）,西至东纬三路西段（K0+525.794），道路长585.80m。
二、施工准备
路床砂砾垫层及6%水泥稳定砂砾路基已封顶检测（压实度、弯沉、纵横坡度、设计标高等）合格后，具备二灰碎石施工条件5天内完成劳动力组织、机械进场、安装调试、等准备工作。
1、进场机械设备
6%水泥稳定砂砾施工机械设备表
机械名称
规格型号
额定功率（Kw）或容量或吨位及宽度（t）（m3）
产地
数量
进场
数量
摊铺机
TITAN423
133
德国
1
1
双钢轮振动压路机
DC3T-Ⅱ
22
徐州
1
1
单钢轮振动压路机
18J
18
徐州
1
1
轮胎式压路机
LRS1626
26
洛阳
1
1
装载机
ZL40
5t
龙工
3
3
自卸汽车
WD10.34
25
豪沃金王子
5
5
洒水车
eq
12
东风
2
2

2 、施工人员：
施工负责人：
李康
现场质量员：
董鹏飞
技术负责人：
高亚强

质量负责人：
袁振明

试验负责人：
刘倩

施工工人：
20人

3、 测量仪器：GPS1台、水准仪2台、经纬仪1台。
三、6%水泥稳定砂砾施工方案
采用厂拌机铺法进行二灰碎石的施工。
1、底基层处理
6%水泥稳定砂砾基层施工在交付合格的路床砂砾垫层上进行，施工前，清除路床砂砾垫层上干燥的浮土及杂物；使路床砂砾垫层表面清洁，路床砂砾垫层的试验各项指标合格。
2、基层处理
6%水泥稳定砂砾基层施工在交付合格的底基层上进行，施工前，清除底基层上干燥的浮土及杂物；使底基层表面清洁，底基层的试验各项指标合格。
3、施工放样
先测量放样，以间距10m定出中桩，用白石灰划出中线及边线，并测量出逐桩高程；根据试验段结果确定混合料的松铺厚度为24.3cm(设计厚度18cm，松铺系数为1.35)，然后以20m一点打钢钎、挂钢丝线；
4、施工工艺

准 备 工 作
施 工 放 样
厂 拌
摊 铺 混 合 料
整 形
碾 压
接缝和调头处理
养 生
试铺
调整
配 合 比
试 验
运 输

4.1材料设计要求
（1）材料设计配合比及压实度
基层压实度不小于98%。7d龄期的无侧限抗压强度不小于0.3Mpa
4.26%水泥稳定砂砾拌合
　　(1)每天上、下午各测一次原材料的含水量，调整原材料的进料数量，使混合料中含水量略大于最佳含水量2个百分点左右。
　　(2)混合料的检测
　　①应经常目测二灰碎石混合料拌和的均匀性，使出厂的混合料色泽均匀，无离析、成团块现象。
　　②试验人员应重点进行二灰碎石混合料的级配组成、灰剂量及含水量的检测。检测频率为每台拌和设备上、下午各一次。当出现特殊情况(如故障等)应由试验监理工程师确定。
4.3运输
(1)运料由15t以上的自卸车运输，并根据运距配备足够的车辆。当距离较长或天气炎热时，应加盖蓬布，防止水分散失过快。
　 (2)卸料自卸车卸料时，设专人指挥，严禁发生运输车辆在已成型的二灰土急刹车、调头、运行速度超过10.km/小时、碰撞摊铺机等现象，且要防止混合料卸在摊铺机前层面上。
4.4摊铺
(1) 施工前根据测量技术交底，提前安装摊铺用钢模板，外侧使用配套的钢钎固定在6%水泥稳定砂砾保证模板安装的稳定及线条。
(2) 摊铺机就位后，熨平板按开始桩号处的虚铺厚度调整好，熨平板下垫放和虚铺厚度等厚的木块，并按2％横坡将熨平板调整好，自动调平系统进入工作状态。
　 (3) 摊铺机铺筑时，应使送料槽中的二灰碎石混合料高度在螺旋布料器中轴以上，避免发生两边缺料现象。
　 (4) 根据以往6%水泥稳定砂砾混合料的铺筑实践，开始时摊铺速度为1m/min，正常后为1.5m/min，这样铺出的平整度较好。
　 (5) 6%水泥稳定砂砾无需要求连续摊铺，但宜用大型自卸车运料，才能使布料均匀，铺筑质量较好。在上层铺筑时，应尽量做到一个作业段内连续铺筑，铺筑方法见图5所示。待半幅接平后，在全宽范围内一起碾压。
　 (6)接缝处理
　 由于接缝处容易出现混合料离析、松散，跳车，整体性差，碾压困难等问题，因此必须认真处理接缝。
　　① 纵接缝　由于基层全幅由2台摊铺机同时摊铺，在摊铺接缝处混合料级配、含水量均相近，且纵缝两侧同时进行碾压，施工后纵缝能彻底消除。
　　② 横接缝　横接缝也称工作缝，施工中不可避免，但要尽量减少横接缝。根据工作面长度，拌和、摊铺及碾压能力，我们制定了每天最低200m的工作段，小于200m时不予施工。
　　③ 接缝处理　每天施工结束后，摊铺机在终端1m处提起熨平板，驶离现场，用人工在熨平板抬起处横向清出一木模板的宽度(约20cm)，然后放入模板用钢钎固定好，即可进行正常碾压。在第二天施工时，先拆除横向模板，并将厚度不足部分垂直剔除，然后在成型的基层上垫厚3cm的木垫板，让摊铺机就位之后，可进行正常摊铺，碾压时先横向再纵向，以保证接缝的平整度。
5.5碾压
　　(1)压实时，为了使顶面的平整度符合要求，我合同段采用26t轮胎压路机进行压实，增加表层混合料的密实性，达到致密平整作用。
　　(2)根据以往施工实践，用LT22振动压路机振压3遍后，若再增加压实遍数，对压实度的提高几乎不起作用。因此，我合同段在二灰碎面基层施工中必须配备了26t的轮胎压路机重型压路机，以取得良好的压实效果。
　　(3)碾压方法
　　路面基层的碾压分初压、复压和终压。
　　① 初压　由于混合料厚度达26cm，摊铺后混合料仍很松散，呈半流动状态，直接振压或重型碾压，容易产生推移和波浪。我们采用先由轮胎压路机静压1～2遍，使其初步密实，压实度达到80%～85%左右。
② 复压　在初压完成后，用22t振动压路机呈梯形进行弱振压1～2遍，用22t振动压路机呈梯形进行振压2～3遍，直至压实度符合要求。
③ 终压　复压结束后，立即用三钢轮压路机进行终压。目的是消除轮迹，进一步密实。
④ 压路机要紧跟摊铺机，呈梯形逐渐向前推进，形成流水作业。
(4)碾压注意事项
　　①压路机不得停在未压实的基层上，并不准在其上急刹车、急转弯和调头。
　　②振动压路机前进、后退换档时，应先停振再换档；若需停机时，应先停振再停机。
　　③终压前应检测一次标高，若发现高程超过规定时，应用平地机刮至规定值，再整平碾压。
5.6养生
（1）该低基层成活后养护工作至关重要，石灰粉煤灰底基层表面易风干，如果养护跟不上，不但影响强度增长，而且表层松散扬尘，所以碾压完成后第二天开始养生，采用洒水车洒水养生的方法。每天洒水至少六次以上或视气候条件而定，应始终保持表层潮湿。养生期不宜少于7天。
（2）在养生期间，除洒水车外封闭交通，在已经成活的二灰底基层地段禁止各种车辆通行，并进行封闭管理。
四、质量标准

6%水泥稳定砂砾底基层质量检查表
项目
允许偏差

检验频率
检验方法
压实度代表值(％)
≥97%
符合技术规范要求
3处/100m/层每处三点
用密度法检查
平整度 (mm)
≤15
平整、无起伏
2处/20m
用3m直尺和塞尺连续量两尺，取较大值
中线偏位(mm)
≤20
平整顺适
1点/100m
用经纬仪测量
纵断高程(mm)
±20
平整顺适
1点/20m
用水准仪测量
厚度(mm)
±10
均匀一致
1处/1000㎡
用钢尺量
宽度(mm)
不小于设计值+B
边缘线路顺适无曲折合格
1处/40m
用钢尺量
横坡度(％)
±0.3%

4个断面/20m
用水准仪测量
基层强度(MPa)
≥0.6
符合规范要求

7天强度
1、质量控制
（1）基本要求
①粒料符合设计和施工规范要求，并根据当地源选择质坚干净的粒料。
②石灰和粉煤灰质量应符合设计要求，石灰应经充分消解后才能使用。
③混合料配合比应准确，不得有灰团和生石灰块。
④摊铺时要注意消除粗细料离析现象。
⑤碾压进应先用轻型压路机稳压，后用重型压路机碾压到要求的压实度。
⑥保持一定湿度的养生，养生期要符合规范要求。
五、施工方法及注意事项
1、路面施工应严格按照《城镇道路基层施工技术规范》（CJJ1-2008)等有关规范中所规定的施工工艺进行。
2、基层施工应采用集中厂（场）拌的方法进行拌合并采用摊铺机摊铺。混合料在运输、摊铺时不应产生粗细料离析的现象，拌合料沿摊铺断面分布应均匀、碾压应充分，并要及时养生，施工应达到规定的密实度标准。
六、质量保证措施
我们根据项目部实际情况，建立组织严密完善的职能管理机构，按照我局质量保证体系正常运转的要求，依据分工负责，相互协调的原则，层层落实职能、责任、风险和利益，做到各司其职、各负其责，保证在整个项目实施过程中，质量保证体系发挥作用。
1、成立以项目经理为组长、技术负责人为副组长的全面质量管理小组，形成行政上支持，技术上把关的良性循环，负责工程总体质量控制。
2、配备强有力的质检技术力量，以质安部为龙头，组织试验室、测量、电算室实施各工序的质量管理和数据检测分析，形成第二级自检体系。
3、现场施工配备相应的技术人员及质检人员成立现场质量自检小组，形成第一级自检体系。
4、专职质检人员经过专门培训并具有一定资质和现场施工经验，经项目经理部批准后方能上岗。
5、成立质量体系审核小组，定期进行内部质量体系审核，并不断改进有关质量管理措施。
七、安全措施
安全组织管理机构图
组长：项目经理

副组长：副经理
副组长：技术负责

施
工
技
术
部
安
全
质
量
检
查
部

工
程
试
验
室

机
械
物
资
部
班
组
兼
职
安
全
员

工
程
队
队
长

交
通
管
理
办
公
室

安
检
工
程
师

八、文明施工
保证施工现场组织有序、内部管理严密、有条不紊。施工现场实行标识管理、挂牌施工，所有工作人员佩带胸卡。为鼓舞广大建设者的士气、干劲，提高质量意识，工地上要有抓质量、促进度、保安全等全面的宣传标语口号。
九、环保措施
1、做好工程范围内的清洁工作，至少每星期进行一次清理工作，使工地经常保持清洁。
2、二灰土施工时应尽可能避开大风天气，防止石灰、粉煤灰污染附近的环境。
3、制定专项防治扬尘方案，保护环境污染。
