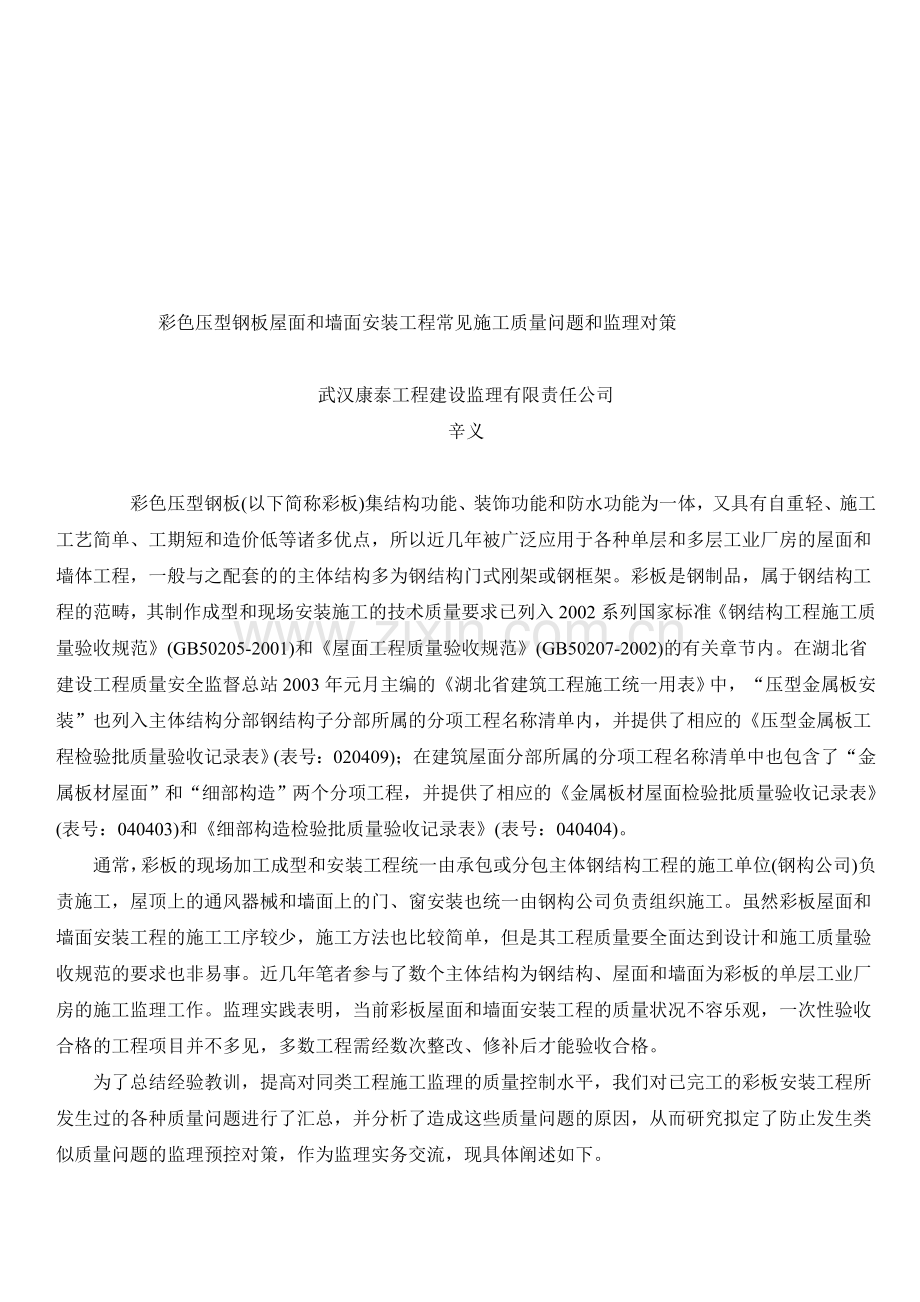

彩色压型钢板屋面和墙面安装工程常见施工质量问题和监理对策

武汉康泰工程建设监理有限责任公司
辛义

彩色压型钢板(以下简称彩板)集结构功能、装饰功能和防水功能为一体，又具有自重轻、施工工艺简单、工期短和造价低等诸多优点，所以近几年被广泛应用于各种单层和多层工业厂房的屋面和墙体工程，一般与之配套的的主体结构多为钢结构门式刚架或钢框架。彩板是钢制品，属于钢结构工程的范畴，其制作成型和现场安装施工的技术质量要求已列入2002系列国家标准《钢结构工程施工质量验收规范》(GB50205-2001)和《屋面工程质量验收规范》(GB50207-2002)的有关章节内。在湖北省建设工程质量安全监督总站2003年元月主编的《湖北省建筑工程施工统一用表》中，“压型金属板安装”也列入主体结构分部钢结构子分部所属的分项工程名称清单内，并提供了相应的《压型金属板工程检验批质量验收记录表》(表号：020409)；在建筑屋面分部所属的分项工程名称清单中也包含了“金属板材屋面”和“细部构造”两个分项工程，并提供了相应的《金属板材屋面检验批质量验收记录表》(表号：040403)和《细部构造检验批质量验收记录表》(表号：040404)。
通常，彩板的现场加工成型和安装工程统一由承包或分包主体钢结构工程的施工单位(钢构公司)负责施工，屋顶上的通风器械和墙面上的门、窗安装也统一由钢构公司负责组织施工。虽然彩板屋面和墙面安装工程的施工工序较少，施工方法也比较简单，但是其工程质量要全面达到设计和施工质量验收规范的要求也非易事。近几年笔者参与了数个主体结构为钢结构、屋面和墙面为彩板的单层工业厂房的施工监理工作。监理实践表明，当前彩板屋面和墙面安装工程的质量状况不容乐观，一次性验收合格的工程项目并不多见，多数工程需经数次整改、修补后才能验收合格。
为了总结经验教训，提高对同类工程施工监理的质量控制水平，我们对已完工的彩板安装工程所发生过的各种质量问题进行了汇总，并分析了造成这些质量问题的原因，从而研究拟定了防止发生类似质量问题的监理预控对策，作为监理实务交流，现具体阐述如下。

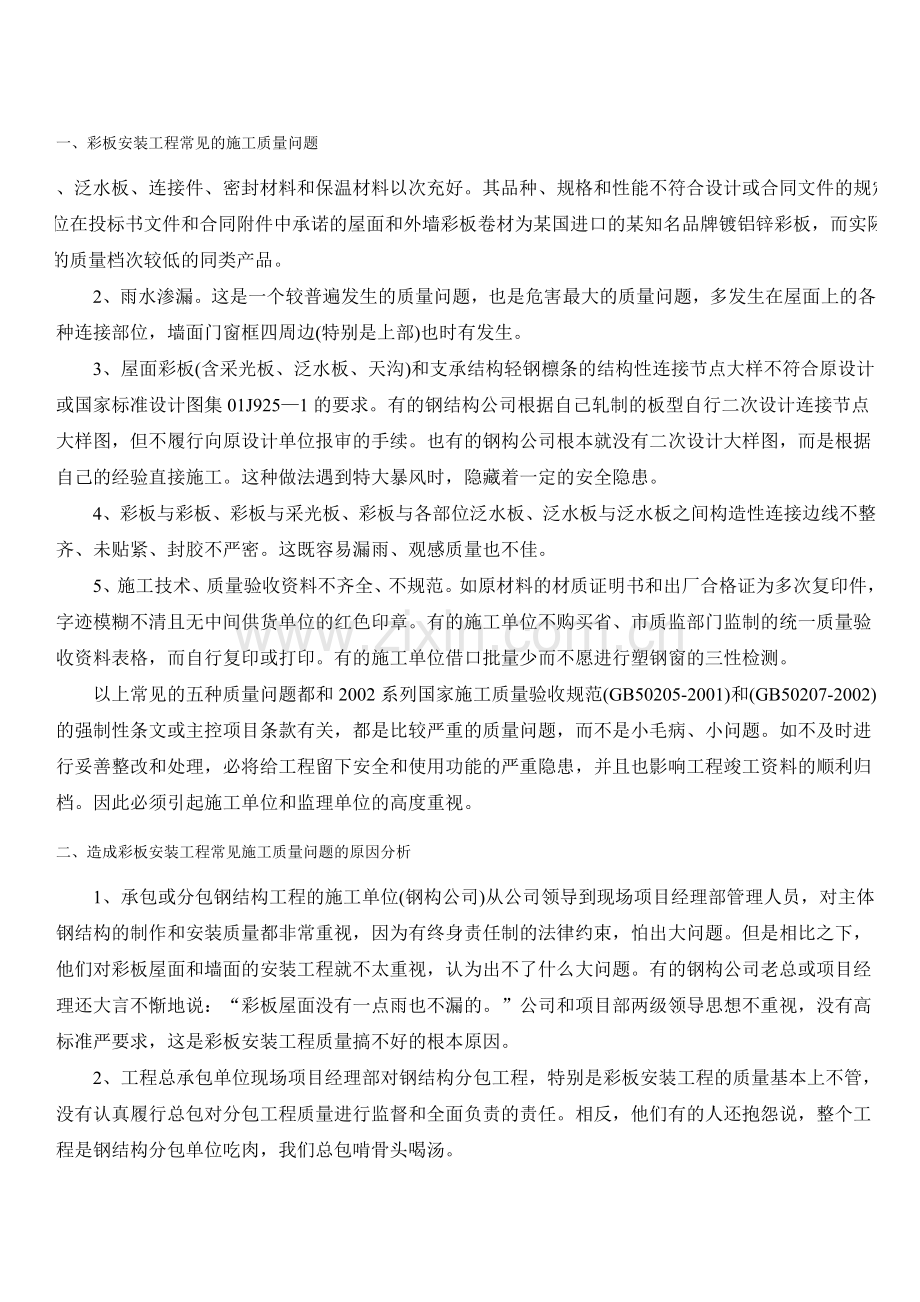

一、彩板安装工程常见的施工质量问题
1、彩板、采光板、泛水板、连接件、密封材料和保温材料以次充好。其品种、规格和性能不符合设计或合同文件的规定。如某工程的某施工单位在投标书文件和合同附件中承诺的屋面和外墙彩板卷材为某国进口的某知名品牌镀铝锌彩板，而实际进场的则是境外某地区的质量档次较低的同类产品。
2、雨水渗漏。这是一个较普遍发生的质量问题，也是危害最大的质量问题，多发生在屋面上的各种连接部位，墙面门窗框四周边(特别是上部)也时有发生。
3、屋面彩板(含采光板、泛水板、天沟)和支承结构轻钢檩条的结构性连接节点大样不符合原设计或国家标准设计图集01J925—1的要求。有的钢结构公司根据自己轧制的板型自行二次设计连接节点大样图，但不履行向原设计单位报审的手续。也有的钢构公司根本就没有二次设计大样图，而是根据自己的经验直接施工。这种做法遇到特大暴风时，隐藏着一定的安全隐患。
4、彩板与彩板、彩板与采光板、彩板与各部位泛水板、泛水板与泛水板之间构造性连接边线不整齐、未贴紧、封胶不严密。这既容易漏雨、观感质量也不佳。
5、施工技术、质量验收资料不齐全、不规范。如原材料的材质证明书和出厂合格证为多次复印件，字迹模糊不清且无中间供货单位的红色印章。有的施工单位不购买省、市质监部门监制的统一质量验收资料表格，而自行复印或打印。有的施工单位借口批量少而不愿进行塑钢窗的三性检测。
以上常见的五种质量问题都和2002系列国家施工质量验收规范(GB50205-2001)和(GB50207-2002)的强制性条文或主控项目条款有关，都是比较严重的质量问题，而不是小毛病、小问题。如不及时进行妥善整改和处理，必将给工程留下安全和使用功能的严重隐患，并且也影响工程竣工资料的顺利归档。因此必须引起施工单位和监理单位的高度重视。
二、造成彩板安装工程常见施工质量问题的原因分析
1、承包或分包钢结构工程的施工单位(钢构公司)从公司领导到现场项目经理部管理人员，对主体钢结构的制作和安装质量都非常重视，因为有终身责任制的法律约束，怕出大问题。但是相比之下，他们对彩板屋面和墙面的安装工程就不太重视，认为出不了什么大问题。有的钢构公司老总或项目经理还大言不惭地说：“彩板屋面没有一点雨也不漏的。”公司和项目部两级领导思想不重视，没有高标准严要求，这是彩板安装工程质量搞不好的根本原因。
2、工程总承包单位现场项目经理部对钢结构分包工程，特别是彩板安装工程的质量基本上不管，没有认真履行总包对分包工程质量进行监督和全面负责的责任。相反，他们有的人还抱怨说，整个工程是钢结构分包单位吃肉，我们总包啃骨头喝汤。
3、钢结构施工单位现场项目部成员(含项目经理、施工员、技术员、质量员、安全员、材料员)大都是身兼数职或数个工地，又不认真看施工图纸、不学习新规范。项目专业管理特别是质量检查、抽查以及施工质量验收记录和资料的填报等具体工作都不及时、不全面、不准确，有的表格甚至胡填乱写极不规范。施工单位自身的质量保证体系运转不扎实，特别是项目部的施工员和专职质量员没有对关键部位和关键工序的施工过程实行认真的自我旁站监督，所以最终结果是管理上的漏洞造成屋面上的漏洞。
4、彩板安装工程的施工队伍从工头到具体操作工人，工作责任心和质量意识不强，专业技术水平和操作技能不高。不少钢结构公司特别是近几年新成立的钢构公司，都是以主体钢结构的制造和安装为主，对于彩板安装工程，既没有自身直属专业机构及其技术管理人员，也没有固定的专业彩板安装队伍合作伙伴拿到钢结构任务后，就临时从社会上私招乱雇稍有彩板安装经验的工头，再由工头私招乱雇安装民工，甚至有不少操作人员是初次上阵，根本没有此类工程上岗证书和施工经验，此种劳务状况何能做出精工细活。
5、现场监理人员也存在“重结构，轻建筑”的思想。在施工监理全过程中，对基础分部和主体结构分部特别重视，从测量放线、地基验槽到材料报验、见证取样、隐蔽工程验收和混凝土浇捣每个工序都不敢怠慢，生怕出问题留隐患。而对装饰分部和建筑屋面分部各分项工程的施工就不那么紧张了。因此，每一项工程，只要主体结构一封顶，项目总监和监理人员就都松了一口气。显然，监理人员的这种思想也是错误的。具体就彩板安装工程而言，质量上所以容易发生以上五个方面的问题，也和项目监理部的思想重视不够、予控把关不严、旁站监理不力、资料审查不细有关。
三、预防发生彩板安装工程常见施工质量问题的监理对策
监理对策的总原则是：思想重视，措施跟上；严字当头、决不退让；预控关键，持证上岗；报审重点，节点大样；过程控制，旁站上房。
在提高对彩板安装工程重视程度的前提下，具体监理对策和措施如下：
1、事前控制
①复查或复审彩板安装工程的具体施工单位(钢构公司或它又二次分包的彩板公司)的施工资质和营业执照文件，看其是否包含彩板安装工程的内容。控制方法为在彩板工程开工前要求总包单位向项目监理部履行专业分包单位资质报审手续，填报监理用表A3(分包单位报审表)。经项目监理部审查批签同意后，方可允许开工。
②审查和考核钢构公司现场项目部具体负责彩板安装工程的工长(施工员)或者又二次分包的彩板公司现场负责人(彩板安装队长)的技术资质证书、岗位证书和专业经验。
控制方法为要求通过总包单位项目经理部将上述人员的资质、岗位证书复印件作为监理A3表的附件报送监理部。经监理部审查考核同意后方可允许开工。
③审查彩板安装队的班长和操作工人高空作业特殊专业工种的岗位证书，控制方法同第②款。
专业事要专业人来做，对上述②、③款所涉及专业人员的岗位证件上的姓名和照片要和现场当事本人对照核验，以验证其人和证是否一致，如有虚假勒令退场。
④项目监理部总监和土建专业监理工程师在设计交底和图纸会审前，既要查看主体钢结构施工图，也要仔细查看有关彩板屋面和墙面的建筑图和结构图的文字说明、平面布置及节点大样图，并分析论证其设计深度、可靠性和可行性。如有疑问在图纸会审会议上向设计单位提出，并把解决方案列入图纸会审纪要内容。
⑤如原设计单位设计深度不够，又同意由钢构公司或彩板公司根据原设计基本要求按照本公司的标准和经验进行二次设计，则该二次设计和各部位节点(含墙面门窗四周边泛水板或装饰门窗套)大样图须通过项目监理部初审并转建设单位报送原设计单位审核认可后才能施工。具体控制方法为施工单位填报2002系列新规范用表B1(工程技术文件报审表)，并附深化的二次设计文件和各部位节点大样图，报送项目监理部。最终经设计单位审查同意签认后，才可允许开工。
⑥将彩板安装工程作为重要的分项工程，要求彩板安装队在开工前专门编制《彩板屋面和墙面安装工程施工方案》，通过总包向项目监理部报审。其内容应包括施工顺序、施工程序、施工方法、质量责任制度、质量交底制度、质量三检制度、隐蔽工程验收制度、保证安装质量的技术组织措施、保证安全施工的技术组织措施和质量安全承包奖惩制度等。控制方法为施工单位填报监理用表A2《施工组织设计(方案)报审表》和2002系列新规范表B1《工程技术文件报审表》，向项目监理部报审。经审查同意后，方可开始施工。
⑦认真严格履行材料报验审批手续。须报验的材料包括屋面彩板卷材、外墙板和内墙板、各部位泛水板、天沟、采光板、固定支架(或压板式固定支架)、自攻螺丝、防水密封材料、保温材料、屋顶风机、塑钢门窗的型材、内衬型钢、配件等。
上述材料的品种、规格必须符合设计和合同文件的要求。所报验的各种材料的出厂合格证、材质证明书或复印件字迹必须清晰，并加盖直接供货商的红色公章。项目监理部在审查报验资料的同时，必须对照查看和抽测进场材料实体的出厂标志(标牌)、型号和厚度等主要尺寸。
具体控制方法为钢构公司填报监理用表A9《工程材料/构配件/设备报审表》，通过总包报送项目监理部，经监理部审查合格批签同意后，方可开工使用。如有品种、规格、型号不符合设计和合同文件规定的材料，项目监理部必须及时向施工单位下达《监理工程师通知单》，勒令施工单位将该材料退场。
2、事中控制
①巡视和抽查：土建专业监理工程师和监理员每天上、下午都应该对彩板安装现场的已完部位和在施部位进行巡视和质量抽查，发现质量问题应当场向现场施工负责人提出，对严重问题须及时下达书面停工令或通知单，要求停工或返工整改，把质量问题解决在施工过程中。质量抽查结果应填写《监理工程师检查记录表》，并作为对施工单位填报的《检验批质量验收记录表》进行批签意见的依据。
②旁站监理：项目总监应当像重视基础分部和主体结构分部的关键部位和关键工序一样，同样重视屋面和墙体彩板安装这个关键工序，并对此安排施工全过程的旁站监理。因为屋面和墙体彩板安装工程既涉及到结构的安全又涉及到防水功能的可靠和建筑装饰效果的好坏。彩板安装旁站监理的关键部位是结构性连接节点和构造接缝。显然，屋面工程的旁站监理和质量检查(含安全检查)肯定要上房。当然监理人员自身也要注意安全，尽量安排中青年监理人员上房。
旁站监理的主要任务一是核查施工单位的现场管理人员和作业人员是否和已报验的人员一致；二是是否按照已审定的二次设计节点大样图施工；三是所用主辅材料是否和已报验的一致：四是是否按照已审定的施工方案和技术交底的内容进行施工以及施工操作的精细程度如何等。
旁站监理要和施工单位的专职质量员、施工员共同实施以利于及时互相沟通情况。在旁站监理过程中，如发现有影响工程质量的行为和现象，应根据问题的性质和严重程度及时采取不同的监理措施果断进行处理，坚决不留质量隐患。
③隐蔽工程验收：彩板屋面和墙面安装工程须进行隐蔽工程验收的内容有保温棉的品种、规格、固定方法及铺设质量；彩板(含采光板)结构性连接件(含自攻螺丝)和防水密封条的品种、规格、安装间距及牢固性、严密性。隐蔽工程验收采用2002系列新规范的表D1-1《隐蔽工程检查记录表》，验收合格，可以签字。验收批量随检验批质量验收的分批进行。
3、事后控制
①现场参与各分项工程的各个检验批的质量验收。验收时专业监理工程师须独立平行地对工程实体的验收项目进行抽查和抽测，以作为在验收表上签证的依据，并可形成一定份数的《监理工程师检查纪录表》。
②见证参与有关安全和功能检验项目的检测过程并会签。彩板屋面和墙面安装工程有屋面(墙面)防水：工程试水检查和塑钢窗的三性检测。防水试水检查通长采用下雨时共同观察屋顶和墙面有无渗漏水现象和点数，并作记录(填表E2-6)，塑钢窗三性检测则需要监理人员见证在现场从待装窗户中随机抽样和送样，由省、市质检中心试验并提供检测报告。
③组织各种分项工程的质量验收并签证。签证时要慎重把关，如有质量隐患或资料不全，坚决不签字。
④在钢结构子分部、主体结构分部、建筑屋面分部和整个单位工程竣工预验收的施工质量验收过程中，项目监理部都要对彩板屋面和墙面的工程实体质量进行复查，复查的重点是检查下雨时有无渗漏问题。如有渗漏点，监理要严格把关，不得轻易在验收文件上签字。待施工单位整改合格并经监理复查认可后，再予验收签字。
