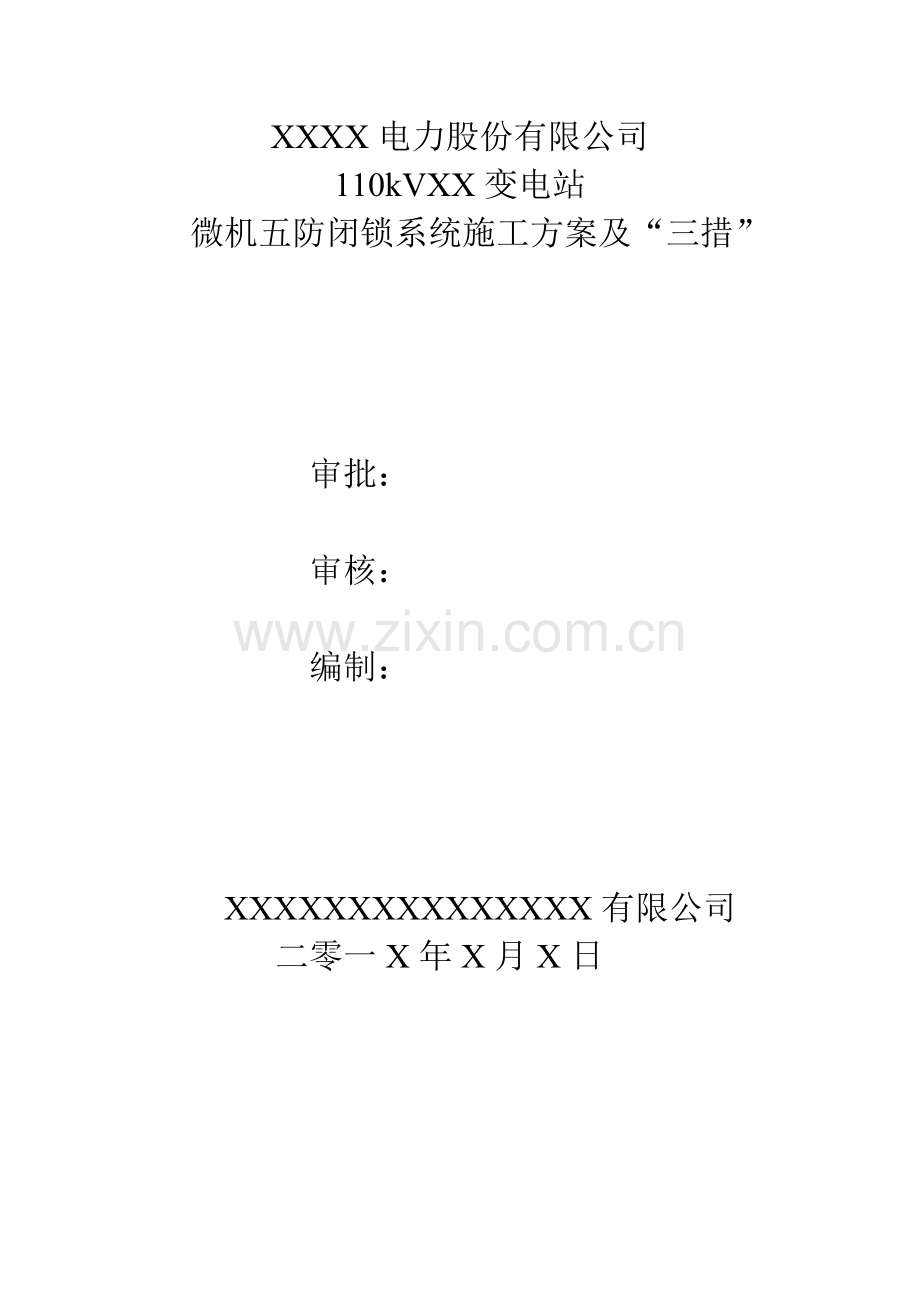

XXXX电力股份有限公司110kVXX变电站微机五防闭锁系统施工方案及“三措” 审批： 审核： 编制： XXXXXXXXXXXXXXX有限公司 二零一X年X月X日工程概况：为了确保安全生产和施工质量，按期完成该项工程施工任务，根据水都变电站现场实际工作情况，特制定本施工方案及“三措”。一、 组织措施 建设单位：XX有限公司 施工单位：XX有限公司 工程负责人：XX 工作负责人：变电工区制定专人负责 监护人员：变电站指定专人监护施工人员：XX二、 技术措施1：施工计划1） 施工工期为7天。2） 本工程计划201X年11月18日开工，201X年11月25日完工，如因天气或其它不可抗拒原因致使无法施工，该工期顺延。3） 清理现场，恢复作业前原貌，申请验收。2：项目工作安排1） 现场施工主要由本公司现场服务作业人员承担，负责设备、工具等物品搬运、安装。2） 技术人员负责微机五防闭锁系统安装、调试。3：项目组织准备 本公司相关技术人员及现场施工负责人将对施工现场进行勘察，明确现场作业环境，对现场安装中可能出现的问题做必要的准备。在项目施工前，召开施工准备会议，使各相关部门及人员施工的工作内容、进度和具体的实施办法，做好施工前的一切准备工作。4：项目施工方案 项目施工主要分以下几个阶段进行：1） 闭锁附件的安装：A. 电编码锁安装：需要在测控单元附近钻孔安装，需要二次人员负责更改二次线路！B. 地线桩及挡板的焊接：按用户要求，110KV部分需要焊接部分接地点，施工人员请变电工区人员配合。C. 110KV状态检测器安装：110KV部分需要安装状态检测器，直接在机构连接杆上安装即可。D. 35KV 刀闸、地刀闭锁：用限位式闭锁附件闭锁分段闭锁把手即可，需要在开关柜上钻孔安装。E. 10KV刀闸，地刀闭锁：用顶钮式闭锁附件闭锁分段闭锁把手即可，直接更换分段闭锁把手上的顶。F. 机械挂锁安装：采完码后直接挂上机械锁即可。2） 系统调试：系统完全安装完毕后，由技术人员进行整体调试，调试步骤如下：A. 根据现场实际情况绘制一次主接线图；B. 根据运行要求编写五防逻辑；C. 配置相应设备的闭锁属性，采集无线码；D. 本站有监控后台，需要与其进行通讯。（需要后台厂家配合）5：项目施工地点本次微机五防闭锁装置安装位置如下：1）110kV部分：按用户要求焊接接地点及挡板，每个刀闸及地刀处需要安装状态检测器，并挂机械锁。2）35kV部分：需要钻孔安装电编码锁及限位式闭锁附件。3）10kV部分：需要钻孔安装电编码锁及更换顶钮式闭锁附件。4）主控室：安装五防电脑主机，调试程序；并在测控屏上钻孔安装电编码锁。6：质量管理1） 本工程实现质量管理责任制，加强质量宣传教育，制定质量监督工作程序和管理职能分配，保证专人专职管理到位。2） 严格按照甲方确认的工程质量和施工验收规范，精心组织好施工，按要求抓好施工质量，原材料质量，严格质量监督，确保工程质量达到优良标准。3） 认真贯彻执行和坚持施工中的要求，执行工程竣工服务承诺制定，贯彻竣工后主动做好质量回访工作，按合同规定实行工程保修服务。7：文明施工1） 必要的安全防护设施及各种防护标识牌等。建立“安全文明施工小组”严格组织施工管理，开展文明施工活动，创标准化施工现场。2） 认真编制安全文明施工计划，坚持合理的施工程序，制定相关的文明施工保护措施。3） 开工前对进场作业施工人员进行安全文明生产教育，对施工现场的文明施工、安质量等严格统一。4） 施工现场设置专用的材料库，每班作业后即使清理现场产生的废弃物，并运到指定的地点。工程结束后，认真清理现场恢复场地原貌。三、 安全措施1、 遵照国家电网公司及XX省超高压输变电公司有关“电力安全生产操作规程”及“两票实施细则”、“安全管理条例”组织施工。2、 施工前对全体作业人员进行安规学习，安全知识教育及带电高空作业施工的技能培训，并认真学习施工“三精”。3、 进入施工现场，严格按照电力作业安全规程执行。负责人应对施工人员详细说明现场的安全措施、工作内容和安全注意事项。施工人员应服从监护人员、工作负责人的指挥。监护人员对整个工程的安全进行督促和检查，对违反安全规定的行为进行制止，对不听劝告的，限令离开工作现场。4、 工作负责人在工作前必须办理工作票许可手续，每天开工前办理手续，收工时办理收工手续，同时在每天班前会上必须认真地向每一个施工人员告知现场的安全措施，工作的施工范围及带电部位，告知安全注意事项及施工中的危险点与控制。5、 进场前对全体施工人员进行安全教育，树立安全第一的观念，强调在执行安全制度下开展工作，强调服从指挥观念。组织进场施工人员进行安全工作的培训学习电业安全工作规程、电力建设安全工作规程及有关安全生产文件，明确电力安全作业制度在电力运行中的重要作用。6、 施工是在不停电条件下进行的，因此，作业人员的活动范围及所携带的工具、材料与带电设备应保持足够的安全距离。 110kV设备运行区域不停电时的安全距离为3米 10kV设备运行区域不停电时的安全距离为0.7米7、 在次的施工人员应穿工作服、工作鞋，戴好安全帽。8、 施工负责人应向施工人员交代清楚工作地点、工作范围、工作内容、工作实际及工作的安全措施施工人员必须是自上到下进行安全技术交流，掌握工程特点及施工措施。9、 现场的设备，应取得现场监护人员的许可，听从监护人员的指挥，对不听从安全监察部门及施工管理人员的指挥，必须立即停止工作，工作中出现的问题应及时向安全监察部门反映。10、 工作人员严禁用硬物敲打开关室内任何设备，严禁胡乱走动和触摸与工作无关的设备，严禁触碰屏面设备与把手，并且对有关主要键盘加以保护，实行一对一监护。11、 现场使用的材料、工具等严禁乱堆乱放，所用材料应用塑料布叠至方形放置。施工中每天所产生的废弃物、垃圾等要及时清理干净，做到工完料净场地清，争创文明工地。在各种设备上钻孔时，应避免损伤到内部的电缆，钻孔时应做好隔离措施。12、 铺设电缆时，掀、盖电缆盖板应小心轻放，防止电缆跌落，施工人员不得在电缆上行走或搁置重物，以避免电缆损伤。13、 施工时人员应与带电运行设备保持安全距离。施工过程中不允许进入无关地区，进入主控室，不允许打手机，以免干扰电力设备的正常运行。14、 作业现场非甲方操作人员或指定人员外，其余人员均不准乱动设备和私自拉电源。15、 作业现场使用的电气设备要采取接零或接地保护，每台电动机械应单独设立开关，严禁一闸多机。手持电动工具均要在配电箱内装设检验合格的漏电保护器，并且要不定期在使用前检查。16、 本工程至始至终都有专职安全员监护。四、危险点分析与控制危险点防范类型预控措施无票作业及变更措施未办理工作许可手续和擅自变更新车安全措施1、 工作负责人必须在办理许可手续后，方可带领工作班人员进入作业现场。2、 未经工作负责人或工作许可人的同意不得擅自变更现场安全措施，特殊情况下需要变更安全措施时，需由工作负责人征得工作许可人同意误触带电体及施工电源误入带电间隔或施工电源线反弹至带电设备1、 加强对作业人员的安全教育和监护，严禁作业人员在站内随意走动。2、 在工作票许可并作好安全措施的范围内工作，并不得擅自扩大工作范围主控屏、保护屏面作业误触、震动1、 严禁用硬物敲打主控屏、开关设备、保护屏面。2、 作业人员严禁触摸与工作无关的设备，严禁乱动或乱扳主控屏面操作键。3、 对有关主要键盘加以保护，实行一对一监护。五、质量保护本工程项目应按相关的标准要求，建立健全工程质量保护体系，落实各级质量责任制。1、施工过程中的质量管理：（1）工程所用原材料、成品、半成品设备，必须有质量合格证，施工技术人员、质检人员必须按规定进行检查，对质量有疑异的材料必须进行复试，无质量合格证的不得投入工程使用。（2）施工全过程，必须实行人工自检、互检和专职检查相结合的三检制。（3）自检：班组工人应按质量标准要求和合同设计进行自检并将自检结果填入分项工程质量评定表内，作为分项工程质量评定的依据，本道工序不合格不往下交，为下道工序创造条件。（4）互检：为班组互检和交接检、轮班作业者，应进行班组互检。上道工序和下道工序施工者进行交接互检，不符质量者应立即反修，合格后方可交付下道工序。（5）专职检：在自检、互检的基础上，有专业检查员对施工质量进行抽检，符合质量的应验收，并在检查记录上签字，不符合质量应拒绝验收，令其返工。
