外墙外保温工程施工方案1.doc

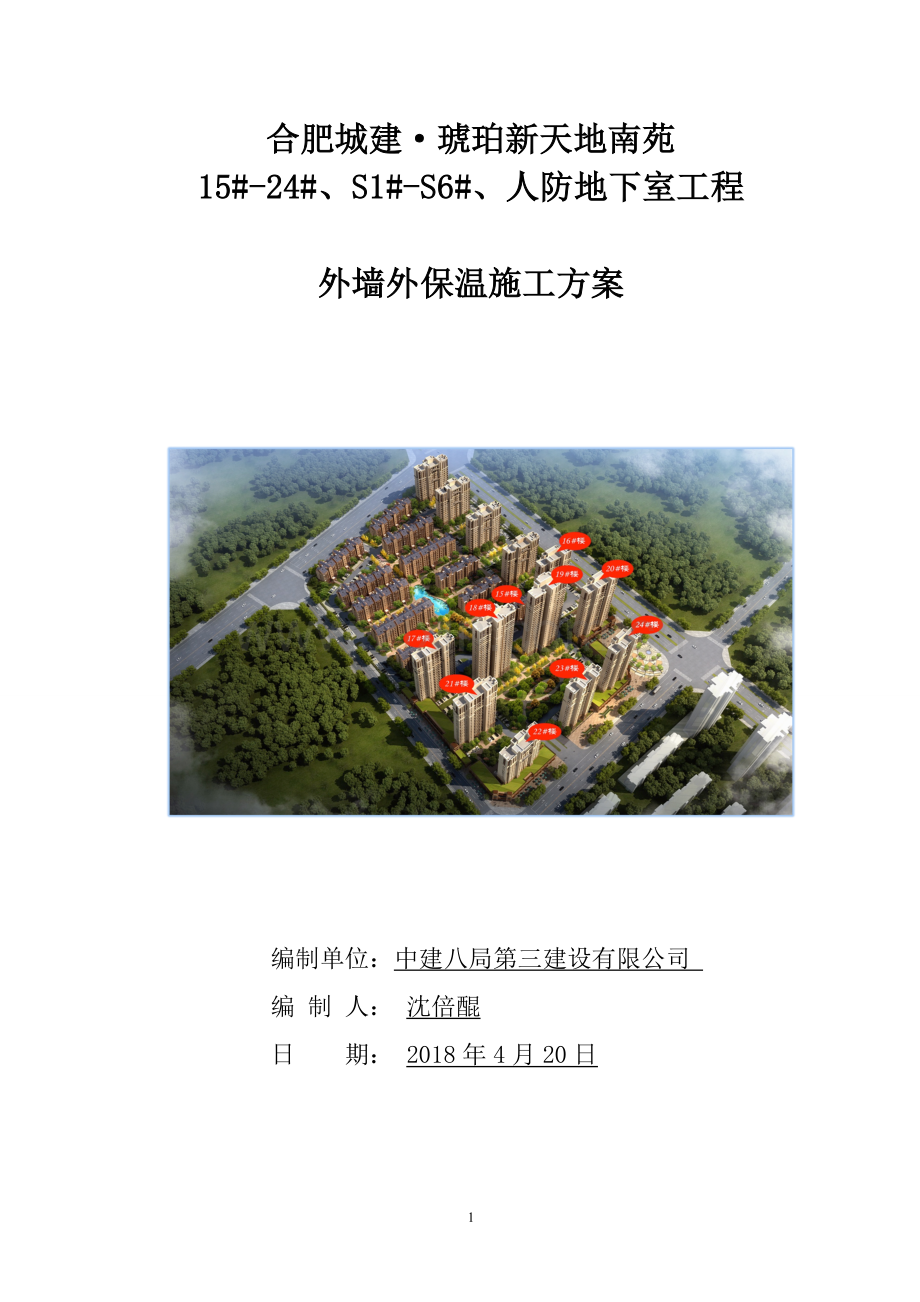

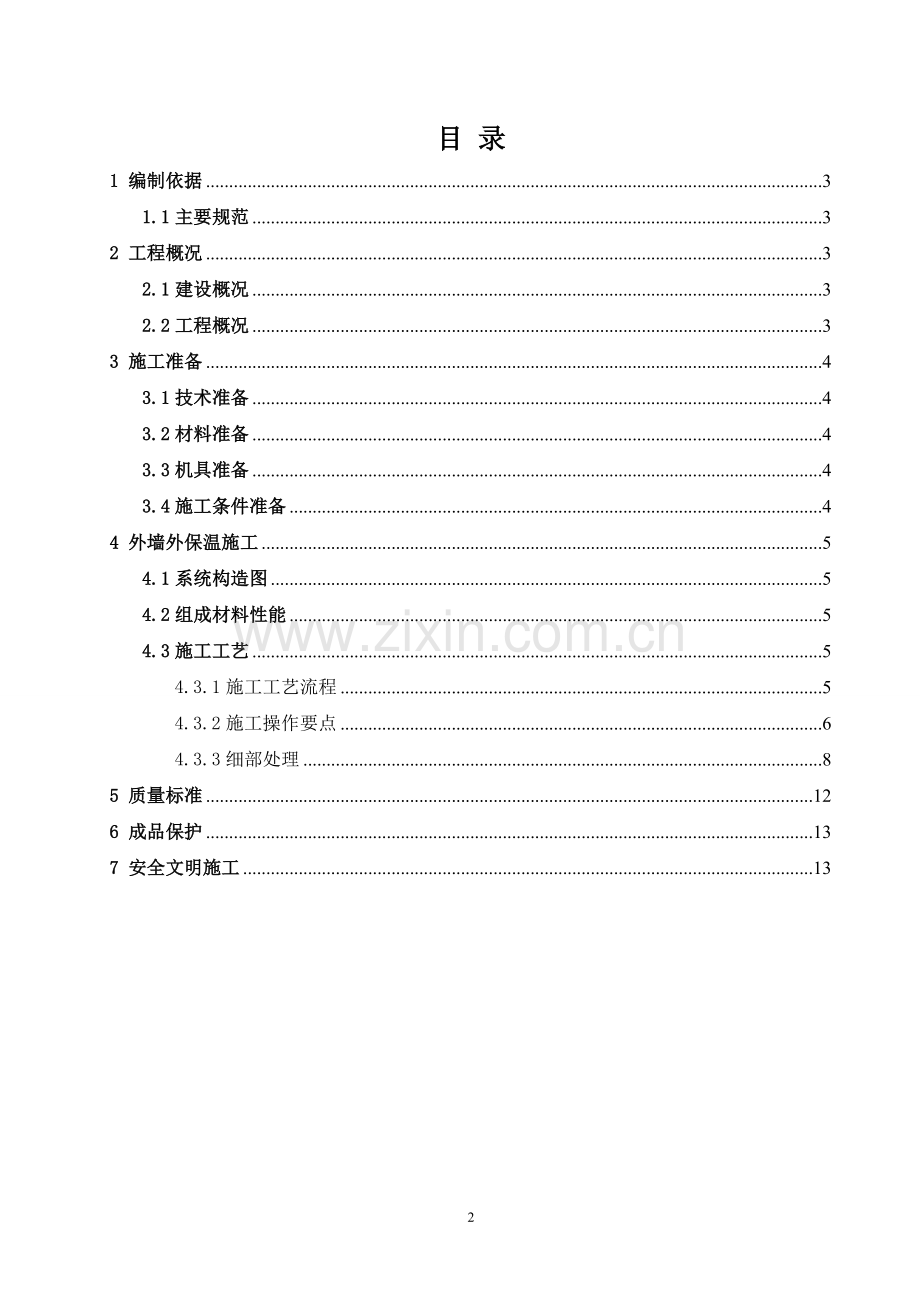

合肥城建琥珀新天地南苑15#-24#、S1#-S6#、人防地下室工程外墙外保温施工方案编制单位：中建八局第三建设有限公司 编 制 人： 沈倍醌日 期： 2018年4月20日 目 录1 编制依据31.1主要规范32 工程概况32.1建设概况32.2工程概况33 施工准备43.1技术准备43.2材料准备43.3机具准备43.4施工条件准备44 外墙外保温施工54.1系统构造图54.2组成材料性能54.3施工工艺54.3.1施工工艺流程54.3.2施工操作要点64.3.3细部处理85 质量标准126 成品保护137 安全文明施工13141 编制依据1.1主要规范1、建筑工程施工质量验收统一标准 GB 50300-20132、建筑节能工程施工质量验收规范 GB 50411-20073、建筑装饰装修工程质量验收规范 GB50210-20014、夏热冬冷地区居住建筑节能设计标准 JGJ134-20105、外墙外保温工程技术规程 JGJ144-20046、安徽省居住建筑节能设计标准 DB34/1466-20117、匀质改性防火保温板建筑外保温系统应用技术导则 DBHJ/T015-20148、建筑施工安全检查标准 JGJ59-20119、琥珀新天地南苑一标段工程全套施工图纸2 工程概况2.1建设概况工程名称：琥珀新天地南苑一标段工程工程地点：蚌埠市蚌山区延安路东侧、货场五路北侧建设单位：合肥城建蚌埠置业有限公司设计单位：安徽建工集团有限公司监理单位：大连泛华工程建设监理有限公司施工单位：中建八局第三建设有限公司2.2工程概况琥珀新天地南苑一标段工程位于蚌埠市蚌山区延安南路东侧、货场五路北侧。工程总建筑面积131496m2，包括10栋住宅楼，其中15#8层总高度26.6m；16#、23#、24#24层总高度75m；17#、21#26层总高度80.8m；18#、19#33层总高度101.3m；20#27层总高度84.9m；22#18层总高度57.9m，住宅楼可容纳952户居民。还有商业裙房6栋、地下车库一应俱全，其中地下车库1层，均为人防地库，建筑面积20811m2，拥有小汽车停车位615个。主楼采用的结构形式为钢筋混凝土抗震墙。建筑结构的安全等级为二级，设计使用年限为50年。工程抗震设防烈度为7度，剪力墙抗震等级三级。建筑耐火等级分别为：高层建筑二级，地库一级；防水等级分别为：屋面防水一级，地下室防水二级。3 施工准备3.1技术准备（1）认真熟悉图纸，确定施工部位，根据不同施工范围，编制相应施工方案及施工计划。（2）编制质量通病预防、纠正措施，确保质量目标的实现。（3）先做工法样板，经验收合格后再进行大面积施工。3.2材料准备（1）外保温系统材料进场时应对材料的品种、规格、包装、外观和尺寸进行验收，对材料的型式检验报告、出场证、使用说明等质量证明文件进行核查，并形成相应的验收、验证记录。（2）系统组成材料应按计划分批进场，现场应按型号、规格分类挂牌整齐堆放，应贮存在阴凉、通风、干燥的场所，并注意防雨、防冻、防潮；所有系统组成材料严禁与腐蚀介质接触。（3）匀质改性防火保温板应侧立搬运、水平放置，不得重压、扔摔与利器碰撞损坏；袋装胶粘剂、抹面胶浆采用托盘放置，运输过程中应防止挤压、碰撞、雨淋等；组成系统的其他材料在运输、装卸过程中，应整齐放置，包装和标识不得破损。3.3机具准备（1）施工工具：抹子、齿形镘刀、压子、阴阳角抿子、托线板、开槽器、壁纸刀、电动螺丝刀、钢锯条、剪刀、搅料桶、冲击钻、电锤、刷子、粗砂纸等。（2）测量工具：靠尺和塞尺、垂直检测尺、直角检测尺、钢卷尺、经纬仪、托线板、直尺等。（3）作业机具：强制式砂浆搅拌机、电动搅拌器、切割机、吊篮、水平及垂直运输设备等。3.4施工条件准备（1）外门窗洞口应通过验收，洞口尺寸、位置应符合设计要求并验收合格，门窗框或辅框应安装完毕，门窗框与墙体间的缝隙应采用发泡聚氨酯等导热系数小的弹性密封材料填实。（2）找平层、防水层不得有脱层、空鼓、裂缝，并应验收合格。（3）伸出墙面和屋面的构架、消防梯、水落管、各种进户管线和空调器等的预埋件、连接件应安装完毕，并充分考虑到外保温系统厚度的影响。4 外墙外保温施工4.1系统构造图薄抹灰外墙外保温保温系统基本构造基层系统构造构造示意图基墙界面层找平层粘结层保温层抹面层饰面层混凝土墙、空心砖砌体墙界面砂浆15mm厚防水砂浆找平胶粘剂40mm厚匀质改性防火保温板抹面胶浆耐碱玻纤网布，锚栓固定涂料面层4.2组成材料性能匀质改性防火保温板性能指标项目性能指标容重（kg/m2）180抗压强度，MPa0.50导热系数（w/mk）0.065蓄热系数（w/mk）1.20燃烧性能等级A级4.3施工工艺4.3.1施工工艺流程基层处理15mm厚防水砂浆找平挂基准线、弹控制线、设置系统变形缝、安装托架、预粘翻包网涂抹胶粘剂，粘贴匀质改性防火保温板钻孔，每块至少安装一个锚第一遍抹面胶浆覆包翻包网，压铺洞口加强网，第一道耐碱玻纤网布钻孔，安装剩余锚栓第二遍抹面胶浆补洞及整修、细部及系统防水处理压第二道耐碱玻纤网布第三遍抹面胶浆饰面施工4.3.2施工操作要点1）挂基准线、弹控制线、设置系统变形缝结合建筑立面设计要求，在外墙面弹水平线，吊垂直控制线，以控制匀质改性防火保温板粘贴的垂直度、平整度。按设计文件要求弹出系统变形缝的位置线，并沿系统变形缝位置通长临时固定硬质木条或金属条。楼立面每两层于窗顶处设水平系统变形缝一道，缝宽20mm，内填充聚乙烯泡沫棒背衬用建筑硅酮密封胶防水。水平系统变形缝遇托架时应设置在托架的下口处。2）托架安装按设计要求在楼层钢筋混凝土框架梁位置设置经防腐处理的金属支撑托架，并采用膨胀锚栓固定在基层上，托架规格尺寸应满足保温层厚度要求。每两层设专用热镀锌角钢托架一道，托架采用长度不小于100mm的M10膨胀锚栓固定，锚栓间距不大于500mm，距托架端部不大于120mm。3）预粘翻包网需在门窗洞口、系统变形缝两侧、墙身变形缝、檐口和勒脚等边缘处的基层上预贴 160g/m2普通型耐碱玻纤网布。翻包耐碱玻纤网布宽度不应小于“100mm+匀质改性防火保温板板厚度+100mm”。预粘时先在翻包处基层表面抹宽度 100mm，厚度约 2mm 的胶粘剂，将翻包网布的一侧100mm 宽压入胶粘剂内，余下的另一侧甩出，待保温板粘贴牢固后进行翻包。4）胶粘剂胶粘剂采用条粘法涂抹在保温板粘贴面，涂抹厚度以使胶粘剂经粘贴挤压后厚度约为 3-5mm 为宜，保温板有效粘结面积应不小于60%。5）粘贴匀质改性防火保温板匀质改性防火保温板非标准尺寸和局部不规则处可用切割机现场切割。墙面边角处使用的保温板材最小尺寸应大于200 mm。匀质改性防火保温板粘贴宜分段自下而上沿水平方向横向铺贴，上下两排匀质改性防火保温板宜竖向错缝1/2板长,局部最小错缝不得小于200mm。保温板粘贴时应轻揉、均匀挤压就位，并用2m靠尺及橡皮锤对板进行调整。板与板之间应挤紧，板与板之间的接缝缝隙不得大于1.5mm，板间接缝处侧面挤出的胶粘剂应及时清理干净。匀质改性防火保温板在墙面转角处，应先排好尺寸，裁切匀质改性防火保温板，使其垂直交错连接，并保证墙角垂直度。6）钻孔及安装锚栓膨胀锚栓安装的数量、位置及在基层上的有效锚固深度应符合设计要求。锚栓距匀质改性防火保温板边缘不应小于80mm。在胶粘剂终凝后先安装占总量约50%膨胀锚栓，待铺设耐碱玻纤网布后再安装其余50%膨胀锚栓。锚栓在混凝土基层内的锚固深度不得小于30mm，在填充墙砌体内的锚固深度不应小于 60mm。锚栓应按梅花状进行布设。7）涂抹抹面胶浆涂抹抹面胶浆前，先用粗砂纸将匀质改性防火保温板接缝不平处打磨平整，并用刷子或吸尘器将表面碎屑、浮灰清理干净。抹面胶浆应分层施工。采用双层耐碱玻纤网布时，抹面胶浆分三遍施工，每遍厚度约 2mm3mm，总厚度6mm8mm。在涂抹首遍抹面胶浆后应趁湿压入耐碱玻纤网布，待胶浆干硬时再抹第二遍，完全覆盖耐碱玻纤网布。抹面胶浆施工间歇宜留在分格缝、阴阳角、挑板等自然断开处。在连续面上施工时如需停歇，面层抹面胶浆不应完全覆盖已铺好的耐碱玻纤网布，需与耐碱玻纤网布、底层胶浆留成坡茬，留茬宽度不小于150mm。匀质改性防火保温板粘贴后因雨淋等原因受潮，应待其干燥后方可进行抹面胶浆施工。8）补洞及修理1)当脚手架与墙体的连接拆除后应及时修补孔洞，对于墙体孔洞应使用细石混凝土分次进行填补，并用13微膨胀水泥砂浆找平；2)根据孔洞尺寸切割匀质改性防火保温板，板背面满涂胶粘剂后嵌入孔洞位置；3)修补区域耐碱玻纤网布与周边相邻墙面中的耐碱玻纤网布搭接应不小于100mm；4)在匀质改性防火保温板表面涂抹底层抹面胶浆，压入修补的耐碱玻纤网布，再涂抹面层抹面胶浆，厚度应与周边一致。4.3.3细部处理4.3.3.1勒脚1)匀质改性防火保温板外墙外保温系统与散水间600mm高范围内，采用防水性能好的保温材料进行保温处理；2)在散水与保温层下端收口处留设20mm宽变形缝，先压入聚乙烯泡沫塑料棒，然后用耐候防水密封胶嵌缝；3)在有保温地下室情况下保温板的设置及墙面防水层做法应按专项设计进行施工。4.3.3.2女儿墙1）按设计文件要求进行保温工程施工；2）对于采用混凝土压顶的女儿墙，其混凝土压顶的下底面与外保温系统的薄抹灰层之间的接缝应采用耐候防水密封胶嵌缝。4.3.3.3门窗门窗洞口侧边和转角部位应增设一层普通型耐碱玻纤网布，门洞口上角及窗洞口四角，应按45方向贴一层尺寸为300mm*400mm的普通型耐碱玻纤网布增强。4.3.3.4阴阳角做法外墙墙角的阳角处应在抗裂面层中双层耐碱网格布的内侧设置塑料护角条。外墙阳角塑料护角条两边应带有耐碱网格布，耐碱网格布应与抗裂面层中的耐碱网格布搭接，搭接宽度不应小于200mm。阳角位置做法：1.基层墙体；2.找平层粘结层；3.匀质改性防火保温板；4.锚栓；5.抗裂抹面砂浆层；6.增强网；7.外饰面层；8.带网格布的塑料护角条。网布平面位置搭接宽度不应小于100mm；在墙体阴阳角部位，每边耐碱玻纤网布应双向绕角相互搭接，或采用400mm宽附加网与两侧网布搭接，各侧搭接宽度不小于200mm。4.3.3.5系统变形缝 在系统变形缝内背衬聚乙烯发泡棒，再填嵌耐候防水密封胶。耐候防水密封胶填嵌应饱满、密实、平顺，厚度不应小于10mm。4.3.3.6穿墙管孔洞处理1)根据穿墙管外径R，在保温层上开取R+（25）mm的圆孔，孔内壁做好防水处理；2)穿墙管满涂粘结剂后塞入孔内，其外端应低于内端35mm;3)用耐候密封胶将穿墙管与保温层之间的接缝填嵌密实。4.3.3.7空调机搁板1）基层墙面上保温系统的抹面层应延伸到空调机搁板上下表面100mm，阴角抹成约R20mm的圆弧，并附加耐碱玻纤网格布增强处理；2）空调机搁板饰面层上表面宜向外有不小于6的泛水坡度；3）空调机搁板下表面应做滴水线。4.3.3.8 墙身变形缝处理1）墙身变形缝的金属盖缝板应在匀质改性防火保温板粘贴前按设计定位，并采用塑料锚栓将其牢固地固定在基层墙体上；2）在墙身变形缝内填塞双面涂抹胶粘剂的难燃型膨胀聚苯板。填缝深度应大于缝宽3倍，且不小于100mm；3）在金属盖缝板与匀质改性防火保温板相接处应填嵌耐候防水密封胶（背衬聚乙烯发泡棒），密封膏填嵌应饱满、密实、平顺，并应注意不要污染周边墙体面层。5 质量标准质量标准满足DBHJ/T015-2014匀质改性防火保温板建筑外保温系统应用技术导则、GB50300-2013建筑工程质量验收规范和GB50210-2001建筑装饰装修工程质量验收规范等相关规范的施工要求。验收满足DBHJ/T015-2014匀质改性防火保温板建筑外保温系统应用技术导则的相关验收规定。抹面层允许偏差应符合下表要求：为确保外墙外保温系统质量目标，应做好以下控制工作：1、外墙外保温单项材料各项技术指标、配制原料的质量，必须符合本规程及有关标准的要求。检验方法：检查出厂合格证、质保书、相关型式检测报告；材料进场进行材料复验检测；工程施工前做的样板应进行样板拉拔试验检测；施工过程中根据检验批次数将做对应施工部位的同条件养护试块试验检测；施工结束后对单体进行实体拉拔试验检测；以上试验检测结果均需达到“合格”方可进行施工。2、保温层的厚度应符合设计要求。3、网格布应自上而下横向铺设，压贴密实，不能有空鼓、皱折、翘折、外露等现象，做到露纹不露网，搭接宽度不得小于100mm。检验方法：观察检查。4、钢丝网应自上而下横向铺设，平整、不能翘折，搭接宽度不得小于50mm。检验方法：观察检查。5、系统粘结紧密，无脱层、空鼓。面层无爆灰和裂缝。检验方法：用小锤轻击和观察检查。6 成品保护1.加强成品保护教育，提高施工人员的成品保护意识；2.施工中各专业工种应紧密配合，合理安排工序，严禁颠倒工序作业；3.抹灰时，严禁踩踏窗台破坏保温层；4.外墙外保温饰面工程施工前，应将已安装在外墙面的管道、门窗框等相关设施采取保护措施，每道工序完成后，应及时清理残留物；5.严禁在地面和楼层上直接搅拌胶粘剂和抹面胶浆，喷涂作业应有防风措施，防止污染作业环境和周边环境；6.对抹完抹面胶浆的保温墙体，不得随意开凿孔洞，施工中应防止重物撞击墙面。7 安全文明施工1.各类材料应分类存放并挂牌标识，不得错用或混用。2.每日施工完毕后，应及时将现场施工产生的垃圾及废料清理干净，以保持干净卫生的施工环境。3.搅拌胶粘剂和抹面胶浆时必须用电动搅拌器，用毕及时清理干净。4.凡是进行高处作业施工的，应使用脚手架平台梯子防护围栏安全带和安全网等。作业前应认真检查所用的安全设施是否牢固，可靠。5.凡从事高处作业人员应接受高处作业安全知识的教育；上岗前应依据有关规定进行专门的安全技术交底。采用新工艺新技术新材料和新设备的，应按规定对作业人员进行相关安全技术教育。6.高处作业人员应经过体检，合格后方可上岗。施工单位应为作业人员提供合格的安全帽安全带等必备的个人安全防护用具，作业人员应按规定正确佩戴和使用。7.高处作业所用工具材料严禁投掷，上下立体交叉作业确有需要时，中间须设隔离设施。8.高处作业应设置可靠扶梯，作业人员应沿着扶梯上下，不得沿着立杆与栏杆攀登。9专用作业吊篮和施工脚手架的安装以及登高作业，必须符合国家相关规范的要求，经调试运行可靠后和检查验收合格方可使用。10.所有工人必须戴好安全帽，经安全教育考核合格后方可上岗。应按规定正确使用劳动保护用品，采用喷涂工艺时，必须佩戴防护口罩及防护眼镜。11.对工地所有安全设施不得移动或损坏。12.不得接拆电，此事须由电工操作。13.不得移动吸烟，防止引起火灾。14.所有工人必须遵守工地安全制度，严格按安全规范要求进行施工。15.做好“四节一环保”工作，减少扬尘、噪音、建筑废弃物的污染。
