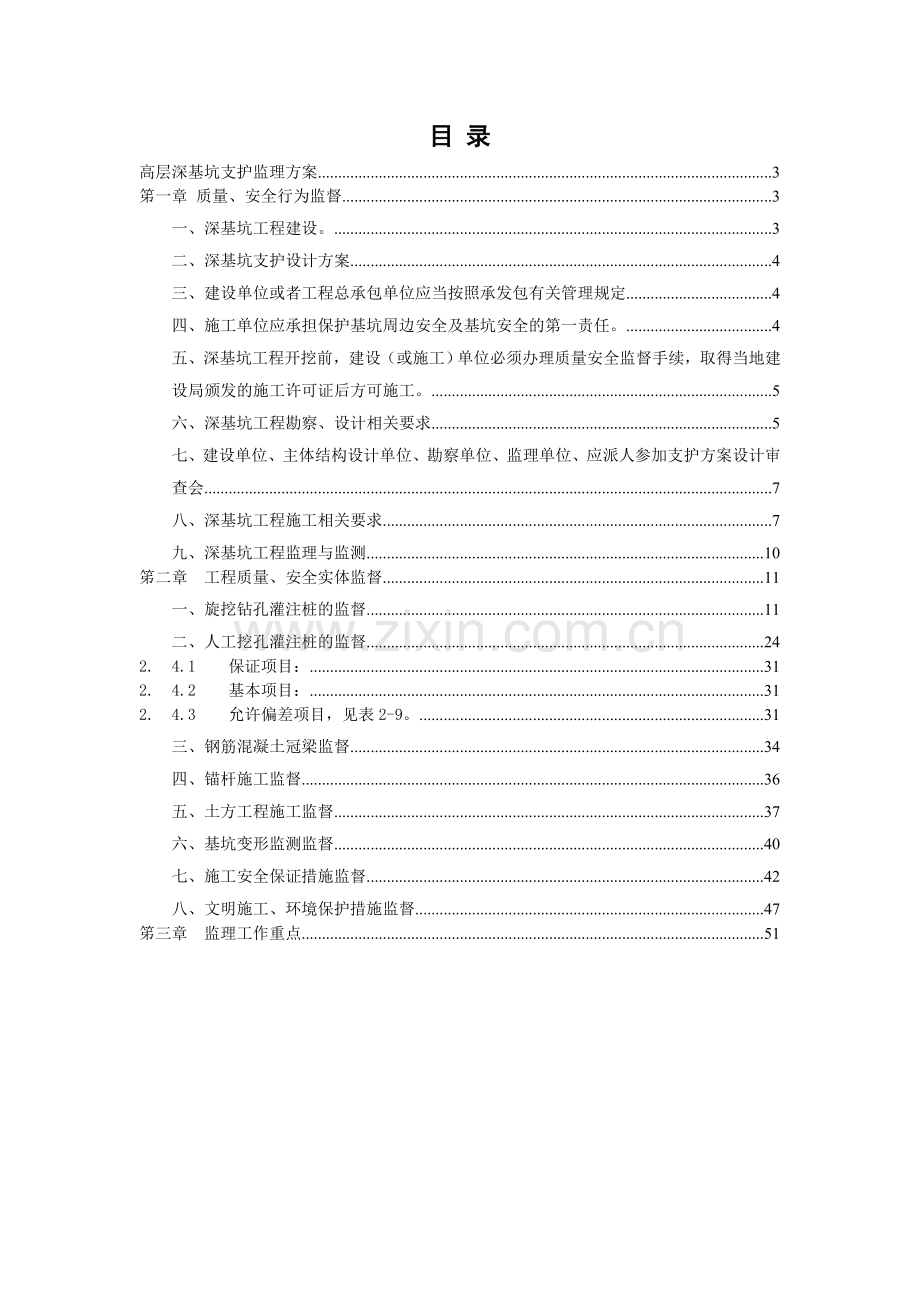

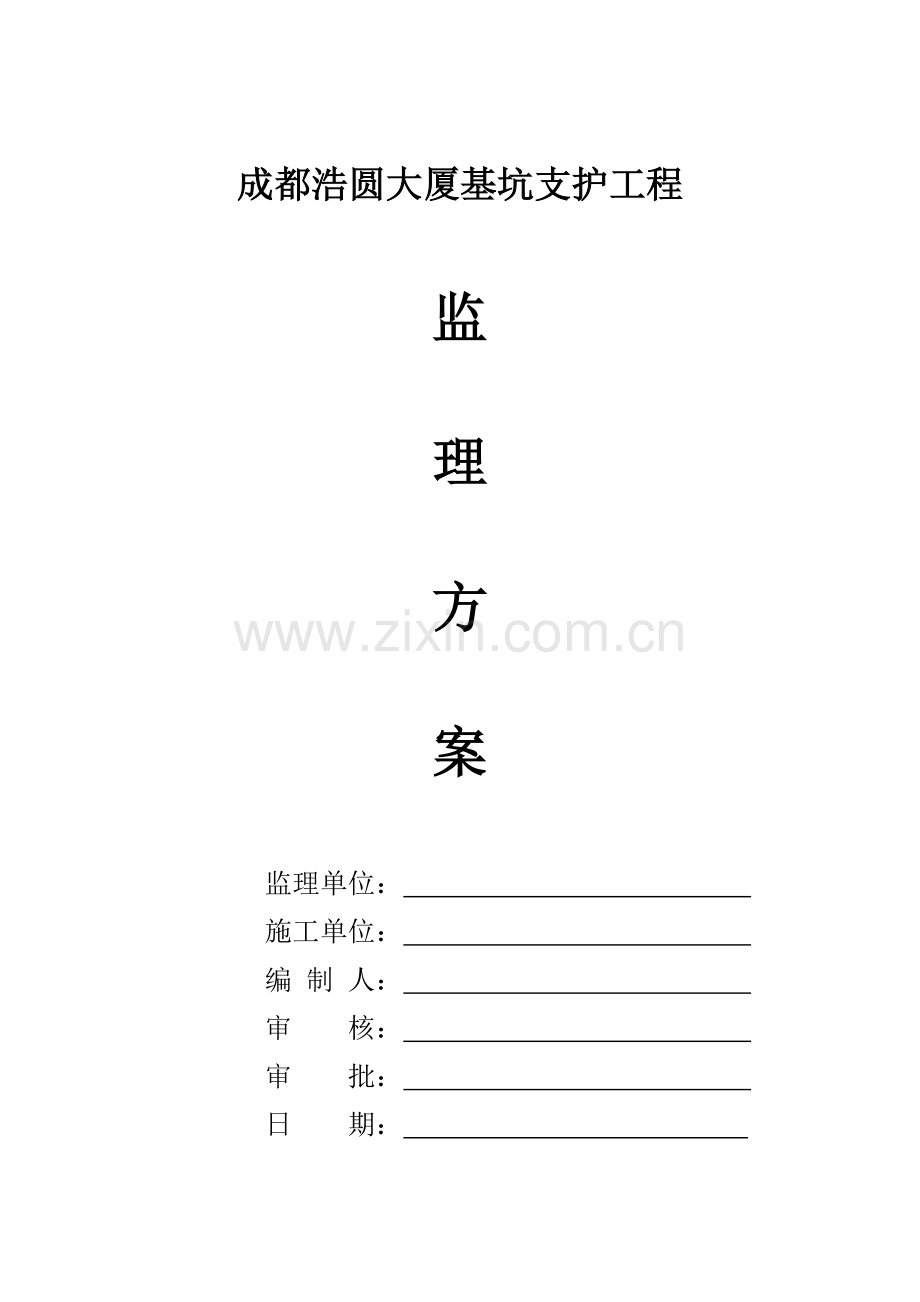

1、成都浩圆大厦基坑支护工程监理方案监理单位: 施工单位: 编 制 人: 审 核: 审 批: 日 期: 目 录高层深基坑支护监理方案3笫一章 质量、安全行为监督3一、深基坑工程建设。3二、深基坑支护设计方案4三、建设单位或者工程总承包单位应当按照承发包有关管理规定4四、施工单位应承担保护基坑周边安全及基坑安全的第一责任。4五、深基坑工程开挖前,建设(或施工)单位必须办理质量安全监督手续,取得当地建设局颁发的施工许可证后方可施工。5六、深基坑工程勘察、设计相关要求5七、建设单位、主体结构设计单位、勘察单位、监理单位、应派人参加支护方案设计审查会7八、深基坑工程施工相关要求7九、深基坑工程监理与监测1
2、0笫二章 工程质量、安全实体监督11一、旋挖钻孔灌注桩的监督11二、人工挖孔灌注桩的监督242.4.1保证项目:312.4.2基本项目:312.4.3允许偏差项目,见表2-9。31三、钢筋混凝土冠梁监督34四、锚杆施工监督36五、土方工程施工监督37六、基坑变形监测监督40七、施工安全保证措施监督42八、文明施工、环境保护措施监督47笫三章 监理工作重点51高层深基坑支护监理方案深基坑工程涉及领域广,技术难度大,一旦发生质量安全事故,往往造成重大经济损失,人员伤亡,工期拖延,给城市建设及企业形象都造成极大的不良影响,也将引起社会各界的广泛关注,针对施工现场存在的不同问题,监理单位要协调施工、设
3、计、建设单位采取措施控制施工过程的质量和安全。为了加强“成都浩圆大厦工程”项目的施工安全管理,为保障深基坑工程的安全和建设的顺利进行,保证临近建(构)筑物和公用、市政设施的正常使用,确保周边单位和居民的生命财产安全,预防和减少深基坑坍塌造成的安全生产事故,依据建筑法、安全生产法、建设工程质量管理条例、建设工程安全生产管理条例、建筑基坑工程监测技术规范、建设工程监理规范及建筑施工合同等的有关要求,结合本项目的实际情况编制本工程监理方案。笫一章 质量、安全行为监督在建筑深基坑工程开工前和施工过程中,工程质量各责任主体的质量行为应符合要求。一、深基坑工程建设。深基坑系指深度超过5米(含5米)或深度未
4、超5米,但地质条件和周围环境及地下管线特别复杂的工程。深基坑工程建设,包括工程勘察、支护结构设计、支护结构施工内容等。二、深基坑支护设计方案,必须在取得初步设计批复后经施工图审查机构组织专家技术审查,施工图支护设计文件必须由施工图审查机构审查合格,并到当地建设局办理施工图审查备案。三、建设单位或者工程总承包单位应当按照承发包有关管理规定,择优选择具备相应资质和能力的工程勘察、设计、施工、监理和监测单位。 深基坑工程设计、评审、监测应由建设单位委托,其费用应单独列支,由建设单位承担,经专家评审通过的设计文件作为招标文件的一部分,施工单位据此编制施工组织设计和工程预算。 四、施工单位应承担保护基坑
5、周边安全及基坑安全的第一责任。深基坑施工前,建设单位对深基坑附近的建筑物、构筑物、道路、地下管线等现状,以及周期施工的相邻建设工程情况进行详细勘察调查,并将调查资料及时提供给勘察、设计、施工、检测单位;当基坑深度超过10米(含10米)或基坑周边地质复杂且覆土层以杂填、沙卵层为主以及工程特殊性需要时应委托有资质的检测构进行安全结构性能鉴定。深基坑开挖或支持施工完成后因资金等问题可能造成长期暴露或超过支护设计安全期而危机周边环境和建(构)物结构安全的,建设单位应主动回填,并承担因未能及时回填而发生安全事故的相应法律和经济责任。 建设单位宜对深基坑工程或督促施工单位对深基坑支护工程办理工程保险对附加
6、第二者责任险,以减少工程的风险损失。 五、深基坑工程开挖前,建设(或施工)单位必须办理质量安全监督手续,取得当地建设局颁发的施工许可证后方可施工。 对违反有关工程质量和安全管理规定的,依照有关法律、法规和规章的有关规定予以处罚。 六、深基坑工程勘察、设计相关要求(一)深基坑工程勘察单位应具备甲级工程勘察资质,技术负责人应具备注册岩土工程师资质,勘察文件应有注册岩土工程师签章。 深坑基设计单位应具备甲级建设工程设计资质或岩土工程勘察、岩土工程设计资质,主要设计人员应具备一级注册结构工程师或注册岩土工程师资质。设计文件应加盖设计人员注册签章。(二)勘察单位应严格按照国家和地方现行规范、规程组织岩土
7、勘察,特别是在场地竖向高程较复杂,影响周边存在的道路、桥梁及大型公建、学习等其他重要建筑物时,其工程勘察范围必须达到国家规范的要求。勘察成果应分析建设场地有影响周边区域整体稳定性,并提出对基坑开挖进行支护设计和施工应注意的重点事项。对存在严重的不良地质现象,不适宜开挖建设地段应有明确的意见并提出技术处理措施和要求。提供的勘察成果,内容必须满足深基坑工程设计和施工要求。(三)设计单位必须在取得工程勘察成果后方能组织、方案及施工图设计;设计前应收集工程有影响的周边房屋建筑、地上及地下管网分布、人防设施布置、场地现状地形、道路上线图等资料并进行现场测量复核;支护设计应严格复核场地局部稳定性和整体稳定
8、性,应验算各种工况对有影响的周边建(构)筑物及环境的不利影响,确保有影响的周边和相邻建筑物及场地安全。工程设计人员应对周边原有的挡墙、围墙、房屋、管线、水系等进行综合调查并定位测量,确保周边设施的正常使用。深基坑工程设计应满足成都地区建筑地基基础设计规范(DB51/T5026-2001)规定要求及有关规定,设计文件应当包括支护结构、地下及地表水处理措施、降水措施、环境保护、监测、检测、应急处理措施等内容及相关计算书。深基坑工程设计充分考虑地面附加荷载、地表水、地下水和邻近建(构)筑物的影响等不利因素,提出对周围环境保护的避免对邻近建筑物、构筑物、道路、地下管线等造成损害的技术要求和措施。深基坑
9、的设计单位应当做好施工图技术交底和工程施工跟踪服务工作,及时掌握施工现场动态,督促工程企业严格按照信息化要求进行施工。发现异常,应当会同建设、勘察、施工、监理、监测等单位研究解决,必要时应当提出补充勘察要求和修改设计。(四)支护结构原则上宜与主体结构分开。如果必须与主体地下结构相结合时,则必须与主体工程设计密切配合,依据工程建筑设计和结构设计文件资料进行设计。并慎重考虑支护结构和主体结构基础沉降的适应性。(五)深基坑支护设计方案审查采用委托审查制,有具备资质的施工图审机构组织,审查机构应组织专家审查会,审查专家应从“四川省建筑施工深基坑工程专家库”中选出,至少由2名注册岩土工程师,2名注册结构
10、工程师组成。七、建设单位、主体结构设计单位、勘察单位、监理单位、应派人参加支护方案设计审查会。建设单位(或施工单位)在报送基坑支护设计方案时,应提供下列资料:(一)基坑支护工程设计方案及计算书;(二)工程场地基坑岩土工程勘察报告;(三)已经审查通过的初步文件及初步设计批复;(四)以及审查通过的工程规划设计总平面图;(五)工程场地的现状地形图,道路上线图及管网图;(六)地下室平面图、立面图、剖面图;(七)处险工程及整治工程现状找平和相关检查报告。八、深基坑工程施工相关要求(一)深基坑工程施工由建设单位依法发包的,其支护工程与主体工程施工应有组织进行,相关的配合协调工作由建设单位负责。其协调工作由
11、施工总承包负责。未办理施工许可证的深基坑土方及支护工程,建设(施工)单位不得组织施工。(二)深基坑工程施工单位应依据设计文件、勘察报告及环境资料编制出具有针对性和操作性的专项施工方案。从施工方法、施工程序、进度安排、安全防范等方面进行有效控制。对邻近建(构)筑物及设施应有周密的保护措施,对地面推载、地表水、地下水应有详细的控制措施;对工程地质,水文地质条件复杂地区的工程应有控制险情的应急措施。专项施工方案必须由施工单位技术负责人审定签章,并经该项目总监理工程师审定认可,由施工单位组织不少于5人的专家组,对专项施工方案进行论证审查,并根据论证意见完善专项施工方案。(三)建设(施工)单位应组织设计
12、单位在施工前对施工单位进行技术交底。施工单位在施工过程中如发现现场实际情况与勘察、设计、监理、监测单位研究处理。确需对设计文件进行重大修改、变更时,建设单位须向原设计审批机关申请变更审查,经批准后实施。 (四)深基坑开挖前,施工单位、监理单位应按照施工组织设计,对有关措施进行全面检查,确保毗邻建(构)筑物和地下管线等重要部位的专项防护措施落实到位。深基坑工程施工、监理单位应当加强对施工现场的质量安全管理,履行技术管理程序,按照审定的施工组织设计方案进行施工,并对施工现场和周围进行检测。(五)监理单位应当加强对深基坑工程施工质量和安全管理,检查、督促基坑施工单位做好深基坑工程施工的质量和安全工作
13、。严禁在不具备安全生产条件下,强令施工单位违章作业、盲目施工。(六)深基坑坑顶周边在基坑深度2倍距离范围内,严禁设置塔吊等大型设备和搭设民工和职工宿舍。在深基坑周边上述距离范围内,确需搭设办公用房、堆放料具等,必须经深坑基工程设计单位验算设计,并出具书面同意意见。深基坑工程施工单位应对基坑进行特殊加固处理,加固方案必须经原专家组评审。(七)施工单位应制定防范事故的应急方案。发生深基坑工程质量事故或严重威胁周边环境安全时,施工、建设、监理单位必须迅速采取措施,控制事态发展,防止发生大事故,并立即按有关规定向当地人民政府及建设主管部门报告,严禁拖延或隐瞒不报。(八)深基坑围护结构施工完工后,地下结
14、构工程施工前,必须由建设、深基坑设计、施工、监理单位对深基坑进行联合验收,对开挖工程支基坑支护工程的稳定性,时效性等方面出具书面意见,并对周边环境及房屋安全有无影响作出评估,并报当地建筑工程质量、安全监督部门备察,合格后方可进行地下结构施工。(九)凡建设单位将深基坑工程单独发包的,工程总承包单位在进入施工现场前,建设单位必须组织深基坑工程设计、施工总承包、监理单位对深基坑工程质量安全状况进行检查。深基坑设计施工单位应向工程总承包单位进行安全质量技术交底,并签字确认。(十)深基坑完成后,施工单位应及时进行地下结构施工,并在基坑围护结构有限时限内和主体结构满足坑浮要求时,及时进行基坑回填工作。严禁
15、基坑长时间暴露。九、深基坑工程监理与监测(一)监理单位应对深基坑工程进行全过程监理。对施工重点和结构工程进行全过程旁站监督。监理单位应根据施工规范、设计文件、评审意见、施工组织设计等有关资料文件,提出监理意见,编写深基坑工程监理规划和实施细则,并组织实施。(二)监理单位在监理深基坑工程中,应当履行以下义务: 1.检查建设、勘察、施工、监测等单位提供的技术资料; 2.检查和督促设计、施工、检测方案的实施; 3.检查和督促现场施工质量安全保证体系和各项技术措施的落实。 4.检查各种观察检测记录; 5.对施工过程进行旁站监理;6.法律、法规、文件、条例等规定的其它应监理的各种内容。(三)基坑监测,各
16、相关单位应严格执行国家标准建筑基坑工程监测技术规范。(四)有地下室或地下结构的建(构)筑物及基坑邻近的建筑物、构筑物道路、地下设施、地下各类管(网)线、岩土体及地下水体等周边环境应进行监测。(五)检测单位应及时向施工、建设、监理单位报监测分析情况,提出合理意见。监测采集数据已达报警界限时,应及时通知有关各方采取措施。工程结束后,监测单位应及时向委托方提供监测报告。(六)遇大风、大雨及地下水位涨落大、地质情况复杂等情形,建设单位、工程施工总承包单位、深基坑工程施工单位、监理单位、监测单位必须安排专人24小时值班,加强对深基坑和周围环境的沉降、变形、地下水位编号等观察工作,有异常情况应当立即启动“
17、应急预案”,及时向上级报告险情,并采取有效措施消除事故隐患。笫二章 工程质量、安全实体监督建筑深基坑工程实体质量监督采用定点检查、旁站监督、巡视监理、随机抽查和验收监督相结合的方式。一、旋挖钻孔灌注桩的监督1、施工工艺、工法1.1、工艺流程现场调查测量放线及埋设桩位开挖地面表层土埋设钢护筒检查桩中心轴线钻机就位及钻进成孔检查清孔吊放钢筋笼安装砼导管灌筑砼桩成品检测、验收以上所有流程须经监理全过程监控。1.2、施工方法及施工要点1.2.1、测量放样及埋设桩位(施工步骤)、复核桩位坐标,确认设计图纸提供的桩位数据。、护桩放样与护桩埋设: 由专职测量人员采用全站仪或GPS对桩位采用坐标法进行实地放样
18、。沿桩中心呈“十”字型引出四个桩位点用来控制桩位。护桩采用木桩(),桩顶钉钉,高度80cm,埋入地下45cm,并用砂浆或素混凝土保护。 检测:自检:现场技术员用几何尺寸方法复核桩位,每天对桩位护桩复核一次,若护桩被破坏或发生位移及时通知测量人员进行复测。监理检测:桩位放样完成,经现场技术人员检查无误后及时报请监理工程师复核,监理工程师用全站仪采用坐标法对桩位进行符合,无误后进行护筒埋设工作。图1 护桩示意图()1.2.2、 护筒的制作与埋设、护筒制作护筒采用钢质护筒,4m以内的护筒,采用厚不小于5mm后的钢板制作,顶部、中部和底部加焊5mm厚15cm高加强圈;长度大于4m的钢护筒,采用厚不小于
19、6mm厚钢板制作,顶部、中部和底部分别加焊6mm厚15cm高加强圈,护筒钢板接头焊接密实、饱满,不得漏浆。制作时,钢护筒的内径比桩径大200 -400mm。、护筒埋设钢护筒埋置高出施工地面0.3m。护筒埋设: 、埋设护筒采用挖坑法,由吊车安放。测量队对要埋设护筒的桩位进行放样,现场技术人员复核,旋挖钻机钻头中心对准桩位中心挖孔扩孔,所挖孔直径为护筒直径加40cm,挖孔深度为护筒长度。、在孔内回填3050cm粘土,并用旋挖钻钻头夯击密实。、利用护桩拉线绳定出桩位中心,再用线锤将桩位中心点引至孔底。、用吊车吊放护筒至空内,用线绳连接护筒顶部,吊垂线,用吊车挪动护筒,使护筒中心基本与桩位中心重合,其
20、偏差不大于3cm。、护筒位置确定后,吊垂线,用钢卷尺量测护筒顶部、中部、底部距离垂线的距离,检查护筒的竖直度。护筒斜度不大于1。、符合要求后在护筒周围对称填土,对称夯实。、四周夯填完成后,再次检测护筒的中心位置和竖直度。、测量护筒顶高程,根据桩顶设计高,计算桩孔需挖的深度。1.2.3、钻机就位及钻孔、确定钻机位置,在钻机位置四周洒白灰线标记。、标记位置,定位。将旋挖钻机开至白灰线标记位置,不再挪动。、连接护桩、拉十字线调整钻头中心对准桩位中心。通过钻机自身的仪器设备调整好钻杆、桅杆的竖直度并锁定。、开始钻孔作业,钻进时应先慢后快,开始每次进尺为40-50cm,确认地下是否不利地层,进尺5米后如
21、钻进正常,可适当加大进尺,每次控制在70-90cm。、成孔、成孔检查成孔达到设计标高后,对孔深、孔径、孔壁垂直度、沉淀厚度等进行检查,检测前准备好检测工具,测绳、检孔器等。检孔器应按如下要求制作:检孔器的外径D为钢筋笼直径加10cm,长度为6D(D为孔径)。检孔器长度一览表桩径1.01.11.21.31.41.51.61.7检孔器长度6.06.67.27.88.49.09.610.2标定测绳,测绳采用钢丝测绳,20米以内测锤重2Kg,20米以上测锤重3Kg。 测量护筒顶标高,根据桩顶设计标高计算孔深。以护筒顶面为基准面,用测绳测量孔深并记录,测量时测量五处(中心一处,四周对应护桩各测量一处)孔
22、深按最小测量值,当最小测量值小于设计孔深时继续钻进。现场技术人员应严格控制孔深,不得用超钻代替钻渣沉淀。用检孔器检测孔径和孔的竖直度,检孔器对中后在孔内靠自重下沉,不借助其他外力顺利下至孔底,不停顿,证明钻孔符合规范及设计要求,如不能顺利下至孔底时,用钻机进行扩孔处理。检测标准:孔深、孔径不小于设计规定;钻孔倾斜度误差不大于1;沉渣厚度符合设计规定:对于直径1.5m的桩,300mm;对于直径1.5m的桩或桩长40m或土质较差的桩,500mm。桩位误差不大于50mm。钻孔过程中钻机操作要领和注意事项:、在钻进过程中应时刻注意钻机仪表,如仪表显示竖直度有变化,应及时进行调整,调整后钻进。、钻进时记
23、录每次的进尺深度并及时填写钻孔施工记录,交接班时应交待钻进情况及下一班的注意事项。、因故停钻时,严禁钻头留在孔内,提钻后孔口加盖防护。、旋挖钻孔应超挖30cm,以保证桩长,同排桩超挖深度应基本一致,要控制在5cm以内。、在钻进过程中,设专人对地质状况进行检查。、在钻进过程中,要根据地质情况调整钻机的钻进速度。在粘土层内,钻机的进尺控制在80-90cm/次旋挖,在砂土层中,钻机的进尺控制在40-50cm/次旋挖。、在钻进过程中,钻杆的提升速度控制在0.4米/s。清孔:、孔底清理紧接终孔检查后进行。钻到预定孔深后,必须在原深处进行空转清土(10转/分钟),然后停止转动,提起钻杆。、注意在空转清土时
24、不得加深钻进,提钻时不得回转钻杆。、清孔后,用测绳检测孔深。1.2.5、钢筋笼制作与安装1.2.5.1、钢筋笼的制作钢筋笼制作时应控制好钢筋间距钢筋直径及安装数量及长度。焊接应牢固饱满不得脱。钢筋应顺直。焊渣须清理干净,保护层垫块安放正确。钢筋笼安装入孔前应检查吊环长度,吊放入孔时,应对准孔位轻放、慢放,并将钢筋笼顶端固定牢固。并做好隐藏验收录。1.2.5.2、钢筋笼的运输、安装钢筋笼运输采用炮车运输,吊车安放。对钢筋笼加焊加强筋,防止在运输安装过程中钢筋笼变形。、钢筋笼采用吊车安放,起吊钢筋笼时,吊钩处用滑轮和钢丝绳连接钢扁担,勾挂钢筋笼。起吊用双吊点,第一吊点设在骨架的上部,使用主钩起吊。
25、第二吊点设在骨架的中点到三分点之间。起吊时,先起吊第一吊点,将骨架稍提起,再与第二吊点同时起吊。待骨架离开地面后,第二吊点停止起吊并松钢丝绳,直到骨架与地面垂直后第一吊点停止起吊,解除第二吊点钢丝绳。、缓慢移动钢筋笼,将钢筋笼吊到孔位上方,对准孔位、扶稳,缓慢下放,依靠第一吊点的滑轮和钢筋笼自重,眼观使钢筋笼中心和钻孔的中心一致。、以护筒顶面为基准面,量测钢筋笼,当钢筋笼到达设计位置时,焊吊筋固定。当钢筋笼需接长时,先将第一节钢筋笼利用架立筋临时固定在护筒部位,然后吊起第二节钢筋笼,对准位置用焊接或套筒连接。焊接时可以使用多台电焊机同时焊接。、钢筋笼固定,可以采用在钢筋笼主筋上焊定四根吊筋,吊
26、筋圈内穿杠,将钢筋笼固定。、钢筋笼安放完成后,在钢筋笼对称钢筋上帮十字线,连接单桩护桩,拉十字线,用吊垂检查两十字交叉点是否重合。不符合要求时,应调整穿杠上的钢筋笼吊筋,使之重合。、钢筋骨架的制作和吊放的允许偏差为:主筋间距10mm;螺旋筋间距10mm;骨架外径l0mm;骨架倾斜度0.5;骨架保护层厚度20mm;骨架中心平面位置20mm;骨架顶端高程+20mm,骨架底面高程50mm。1.2.6、安放导管砼采用导管灌注,导管内径为200-300mm,螺丝扣连接。、导管使用前使用气泵进行水密承压试验。试压前将导管一头封闭,从另一端将导管内注满水,用带有进气管的导管封闭端头将导管封闭,将气泵气管与导
27、管进气管连接,加压至0.6Mpa(压力不小于孔内水深1.3倍的压力,也不应小于导管壁和焊缝可能承受灌注混凝土时最大内压力的1.3倍,按40米水深压力进行试压,试压压力为0.6Mpa。)。持压2分钟,观察导管有无漏水现象。、检查导管外观,导管内壁应圆滑、顺直、光洁和无局部凹凸。局部沾有灰浆处应清理干净,有局部凸凹的导管不予使用。、导管试拼、编号根据护筒顶标高,孔底标高,考虑垫木高度,计算导管所需长度对导管进行试拼(标准导管长度一般为4m、3m、2.5m、2m、1m、0.5m),符合长度要求后,对导管进行编号。试拼时最上端导管用单节长度较短的导管(0.5m),最底节导管采用单节长度较长的导管(4.
28、0m)。、导管采用吊车配合人工安装,导管安放时,眼观,人工配合扶稳使位置居钢筋笼中心,然后稳步沉放、防止卡挂钢筋骨架和碰撞孔壁。安装时用吊车先将导管放至孔底,然后再将导管提起40cm,使导管底距孔底40cm。、导管高度确定后,用枕木调整导管卡盘高度,用卡盘将导管卡住。1.2.7、砼的拌合、运输、混凝土拌合前,由试验室提供混凝土配合比。、测定拌合料场砂、石的含水量,换算施工配合比,交付拌和站严格按施工配合比拌制混凝土。、混凝土拌合坍落度控制在180220mm。每车混凝土出站前,试验室试验人员,检测混凝土的出站坍落度和出站温度,不合格不予出站。混凝土出站时,试验室人员须在运输单上填写出站时间,出站
29、时坍落度,若为冬季施工时,还需填写混凝土的出站温度。、混凝土运输采用罐车运输,冬季施工时,罐车运输罐应用棉被或其他保温材料包裹保温,以减少混凝土在运输过程中的温度损失。4.2.8、灌注混凝土、每车混凝土灌注前检测混凝土出场、入模的坍落度和出场、入模温度,坍落度应在180-220mm之间,温度应在5度以上。 、混凝土由罐车运至现场后,采用吊车吊储料斗运进行灌注。为确保灌注的顺利进行,砼灌注前要首先准确计算出首批砼方量,埋置深度(1.0m)和填充导管底部的需要。具体见下表:不同桩径首批混凝土方量计算表桩径1.01.21.41.51.7首盘混凝土方量(m3)1.52.22.33.44.3、首批混凝土
30、灌注后,灌注砼由砼运输车溜槽直接对料斗放料进行灌注。、灌注中,每车混凝土灌注完成或预计拔导管前量测孔内砼面位置,以便及时调整导管埋深。导管埋深一般控制在46m之间。、在灌注将近结束时,核对砼的灌入数量,以确定所测砼的灌注高度是否正确。灌注完成后对桩顶2米范围内砼用50型插入式振捣器进行振捣,振捣器移动间距不超过其作用半径的1.5倍,振捣要均匀,不得漏振、过振,以保证桩顶范围内砼密实。灌注完的桩顶标高应比设计标高高出0.5m,高出部分在砼强度达到80%以上后凿除,凿除时防止损毁桩身。、灌注完毕后,拔出护筒。控制要点:、灌注开始后,应连续地进行,准备好导管拆卸机具,缩短拆除导管的时间间隔,防止塌孔
31、。、开始灌注时,砼面高度将至钢筋笼底部时要放慢灌注速度,当孔内混凝土顶面距钢筋笼底部1m时,混凝土灌注速度应控制在0.2 m/min左右,并仔细量测砼表面高度,以防钢筋笼上浮,当混凝土拌和物上升到钢筋笼底口4m以上时,提升、拆除导管,使混凝土灌注导管底口高于钢筋笼底部2m以上,恢复0.5m/min左右的正常灌注速度。、钻孔灌注桩施工全过程中,现场技术员应真实可靠地做好记录,记录结果应经监理工程师认可,如钻孔记录、终孔检查记录、砼灌注记录。1.3、施工过程中可能出现的情况的处理措施1.3.1 砼堵管处理用吊车将料斗连同导管一起吊起,在50cm范围内小幅度上下提升三次,应注意的是切不可把导管提出砼
32、面以外。为避免此类事故发生,应严格要求做到:导管要牢固不漏水;砼和易性坍落度要好;砼浇注必须要在初凝前完成,导管埋深控制在46m。1.3.2 钢筋笼上浮预防措施砼底面接近钢筋骨架时,放慢砼浇注速度,浇筑速度控制在0.2m/min左右;砼底面接近钢筋骨架时,导管保持较大埋深,导管底口与钢筋骨架底端尽量保持较大距离;砼表面进入钢筋骨架一定深度后,提升导管使导管底口高于钢筋骨架底端一定距离。在保证钢筋笼中心位置不变的情况下,通过四根定位钢筋将钢筋笼固定在钢护筒上。1.4、实测项目1.4.1 钻孔桩成孔质量标准项 目允 许 偏 差孔的中心位置(mm)群桩:100;单排桩:50孔径(mm)不小于设计直径
33、倾斜度小于1%孔深摩擦桩:不小于设计规定;支撑桩:比设计深度超深不小于50mm沉淀厚度(mm)摩擦桩:符合设计要求,当设计无要求时,对于直径1.5m的桩,300mm;对于直径1.5m的桩或桩长40m或土质较差的桩,500mm;支撑桩:不大于设计规定1.4.2 钻孔灌注桩实测项目项次检查项目规定值或允许偏差检查方法和频率1混凝土强度(MPa)在合格标准内试件大于等于10组时,按数理统计方法评定;试件小于10组时,按非统计方法评定;2桩位(mm)群桩100全站仪或经纬仪:每桩检查排架桩允许50极值1003孔深(m)不小于设计测绳:每桩量测4孔径(m)不小于设计探孔器:每桩量测5钻孔倾斜度(mm)1
34、%桩长,且不大于500探孔器:每桩检查6沉淀厚度(mm)摩擦桩符合设计规定,设计未规定时按施工规范要求测绳量测:每桩检查支撑桩不大于设计规定7钢筋骨架底面高程(mm)50水准仪:测每桩骨架顶面高程后反算1.5、成品保护1.5.1 钻孔灌注桩浇注完成后,清理桩头表面浮浆1.5.2 清理完成后,不应再扰动桩基砼。1.6、施工措施1.6.1、放样时,桩位护桩应设置在孔壁1米以外,防止钻孔设备在钻进过程中扰动护桩。如发生护桩位移应及时通知测量人员进行复测。1.6.2、混凝土灌注应连续进行,当中途因故停止时间超过30分钟时,应对现场罐车内的混凝土进行坍落度进行检测,当坍落度不符合灌注要求时,不得使用;当
35、中途停止时间超过混凝土初凝时间时,不得使用。二、人工挖孔灌注桩的监督施工准备 2.1材料及主要机具:2.1.1水泥:宜采用325号425号普通硅酸盐水泥或矿渣硅酸盐水泥。2.1.2砂:中砂或粗砂,含泥量不大于5%。2.1.3石子:粒径为0.53.2cm的卵石或碎石;桩身混凝土也可用粒径不大于5cm的石子,且含泥量不大于2%。2.1.4水:应用自来水或不含有害物质的洁净水。2.1.5外加早强剂应通过试验选用,粉煤灰掺合料按试验室的规定确定。2.1.6钢筋:钢筋的级别、直径必须符合设计要求,有出厂证明书及复试报告。2.1.7一般应备有三木搭、卷扬机组或电动葫芦、手推车或翻斗车、镐、锹、手铲、钎、线
36、坠、定滑轮组、导向滑轮组、混凝土搅拌机、吊桶、溜槽、导管、振捣棒、插钎、粗麻绳、钢丝绳、安全活动盖板、防水照明灯(低压36V、100W),电焊机、通风及供氧设备、扬程水泵、木辘轳、活动爬梯、安全帽、安全带等。2.1.8模板:组合式钢模,弧形工具式钢模四块(或八块)拼装。卡具、挂钩和零配件。木板、木方,8号或12号槽钢等。2.2作业条件:2.2.1人工开挖桩孔,井壁支护应根据该地区的土质特点、地下水分布情况,编制切实可行的施工方案,进行井壁支护的计算和设计。2.2.2开挖前场地应完成三通一平。地上、地下的电缆、管线、旧建筑物、设备基础等障碍物均已排除处理完毕。各项临时设施,如照明、动力、通风、安
37、全设施准备就绪。2.2.3熟悉施工图纸及场地的地下土质、水文地质资料,做到心中有数。2.2.4按基础平面图,设置桩位轴线、定位点;桩孔四周撒灰线。测定高程水准点。放线工序完成后,办理预检手续。2.2.5按设计要求分段制作好钢筋笼。2.2.6全面开挖之前,有选择地先挖两个试验桩孔,分析土质、水文等有关情况,以此修改原编施工方案。2.2.7在地下水位比较高的区域,先降低地下水位至桩低以下0.5m左右。2.2.8人工挖孔操作的安全至关重要,开挖前应对施工人员进行全面的安全技术交底;操作前对吊具进行安全可靠的检查和试验,确保施工安全。操作工艺 23.1工艺流程:放线定桩位及高程开挖第一节桩孔土方 支护
38、壁模板放附加钢筋浇筑第一节护壁混凝土 检查桩位(中心)轴线架设垂直运输架 安装电动葫芦(卷扬机或木辘轳)安装吊桶、照明、活动盖板、水泵、通风机等开挖吊运第二节桩孔土方(修边)先拆第一节支第二节护壁模板(放附加钢筋)浇第二节护壁混凝土 检查桩位(中心)轴线逐层往下循环作业开挖扩底部分 检查验收吊放钢筋笼放混凝土溜筒(导管) 浇筑桩身混凝土(随浇随振)插桩顶钢筋2.3.2放线定桩位及高程:在场地三通一平的基础上,依据建筑物测量控制网的资料和基础平面布置图,测定桩位轴线方格控制网和高程基准许点。确定好桩位中心,以中点为圆心,以桩身半径加护壁厚度为半径画出上部(即第一步)的圆周。撒石灰线作为桩孔开挖尺
39、寸线。孔位线定好之后,必须经有关部门进行复查,办好预检手续后开挖。2.3.3开挖第一节桩孔土方:开挖桩孔应从上到下逐层进行,先挖中间部分的土方,然后扩及周边,有效地控制开挖孔的截面尺寸。每节的高度应根据土质好坏、操作条件而定,一般以0.91.2m为宜。2.3.4支护壁模板附加钢筋:为防止桩孔壁坍方,确保安全施工,成孔应设置井圈,其种类有素混凝土和钢筋混凝土两种。以现浇钢筋混凝土井圈为好,与土壁能紧密结合,稳定性和整体性能均佳,且受力均匀,可以优先选用。当桩孔直径不大,深度较浅而土质又好,地下水位较低的情况下,也可以采用喷射混凝土护壁。护壁的厚度应根据井圈材料、性能、刚度、稳定性、操作方便、构造
40、简单等要求,并按受力状况,以最下面一节所承受的土侧压力和地下水侧压力,通过计算来确定。护壁模板采用拆上节、支下节重复周转使用。模板之间用卡具、扣件连接固定,也可以在每节模板的上下端各设一道圆弧形的、用槽钢或角钢做成的内钢圈作为内侧支撑,防止内模因受涨力而变形。不设水平支撑,以方便操作。第一节护壁以高出地坪150200mm为宜,便于挡土、挡水。桩位轴线和高程均应标定在第一节护壁上口,护壁厚度一般取100150mm。2.3.5浇筑第一节护壁混凝土:桩孔护壁混凝土每挖完一节以后应立即浇筑混凝土。人工浇筑,人工捣实,混凝土强度一般为C20,坍落度控制在100mm,确保孔壁的稳定性。2.3.6检查桩位(
41、中心)轴线及标高:每节桩孔护壁做好以后,必须将桩位十字轴线和标高测设在护壁的上口,然后用十字线对中,吊线坠向井底投设,以半径尺杆检查孔壁的垂直平整度。随之进行修整,井深必须以基准点为依据,逐根进行引测。保证桩孔轴线位置、标高、截面尺寸满足设计要求。2.3.7架设垂直运输架:第一节桩孔成孔以后,即着手在桩孔上口架设垂直运输支架。支架有:木搭、钢管吊架、木吊架或工字钢导轨支架几种形式;要求搭设稳定、牢固。2.3.8安装电动葫芦或卷扬机:在垂直运输架上安装滑轮组和电动或穿卷扬机的钢丝绳,选择适当位置安装卷扬机。如果是试桩和小型桩孔,也可以用木吊架、木辘轳或人工直接借助粗麻绳作提升工具。地面运土用手推
42、车或翻斗车。2.3.9安装吊桶、照明、活动盖板、水泵和通风机。2.3.9.1在安装滑轮组及吊桶时,注意使吊桶与桩孔中心位置重合,作为挖土时直观上控制桩位中心和护壁支模的中心线。2.3.9.2井底照明必须用低压电源(36V、100W)、防水带罩的安全灯具。桩口上设围护栏。2.3.9.3当桩孔深大于20m时,应向井下通风,加强空气对流。必要时输送氧气,防止有毒气体的危害。操作时上下人员轮换作业,桩孔上人员密切注视观察桩孔下人员的情况,互相响应,切实预防安全事故的发生。2.3.9.4当地下水量不大时,随挖随将泥水用吊桶运出。地下渗水量较大时,吊桶已满足不了排水,先在桩孔底挖集水坑,用高程水泵沉入抽水
43、,边降水边挖土,水泵的规格按抽水量确定。应日夜三班抽水,使水位保持稳定。地下水位较高时,应先采用统一降水的措施,再进行开挖。2.3.9.5桩孔口安装水平推移的活动安全盖板,当桩孔内有人挖土时,应掩好安全盖板,防止杂物掉下砸人。无关人员不得靠近桩孔口边。吊运土时,再打开安全盖板。2.3.10开挖吊运第二节桩孔土方(修边),从第二节开始,利用提升设备运土,桩孔内人员应戴好安全帽,地面人员应拴好安全带。吊桶离开孔口上方1.5m时,推动活动安全盖板,掩蔽孔口,防止卸土的土块、石块等杂物坠落孔内伤人。吊桶在小推车内卸土后,再打开活动盖板,下放吊桶装土。桩孔挖至规定的深度后,用支杆检查桩孔的直径及井壁圆弧
44、度,上下应垂直平顺,修整孔壁。2.3.11先拆除第一节支第二节护壁模板,放附加钢筋,护壁模板采用拆上节支下节依次周转使用。如往下孔径缩小,应配备小块模板进行调整。模板上口留出高度为100mm的混凝土浇筑口,接口处应捣固密实。拆模后用混凝土或砌砖堵严,水泥砂浆抹平,拆模强度达到1MPa。2.3.12浇筑第二节护壁混凝土:混凝土用串桶送来,人工浇筑,人工插捣密实。混凝土可由试验确定掺入早强剂,以加速混凝土的硬化。2.3.13检查桩位中心轴线及标高:以桩孔口的定位线为依据,逐节校测。2.3.14逐层往下循环作业,将桩孔挖至设计深度,清除虚土,检查土质情况,桩底应支承在设计所规定的持力层上。2.3.1
45、5开挖扩底部份:桩底可分为扩底和不扩底两种情况。挖扩底桩应先将扩底部位桩身的圆柱体挖好,再按扩底部位的尺寸、形状自上而下削土扩充成设计图纸的要求;如设计无明确要求,扩底直径一般为1.53.0d。扩底部位的变径尺寸为14。2.3.16检查验收:成孔以后必须对桩身直径、扩头尺寸、孔底标高、桩位中线、井壁垂直、虚土厚度进行全面测定。做好施工记录,办理隐蔽验收手续。2.3.17吊放钢筋笼:钢筋笼放入前应先绑好砂浆垫块,按设计要求一般为70mm(钢筋笼四周,在主筋上每隔34m左右设一个20耳环,作为定位垫块);吊放钢筋笼时,要对准孔位,直吊扶稳、缓慢下沉,避免碰撞孔壁。钢筋笼放到设计位置时,应立即固定。遇有两段钢筋笼连接时,应采用焊接(搭接焊或帮条焊),双面焊接,接头数按50%错开,以确保钢筋位置正确,保护层厚度符
