丽江市110kV茨科变电站220V直流电源装置及UPS装置招标技术规范书.doc

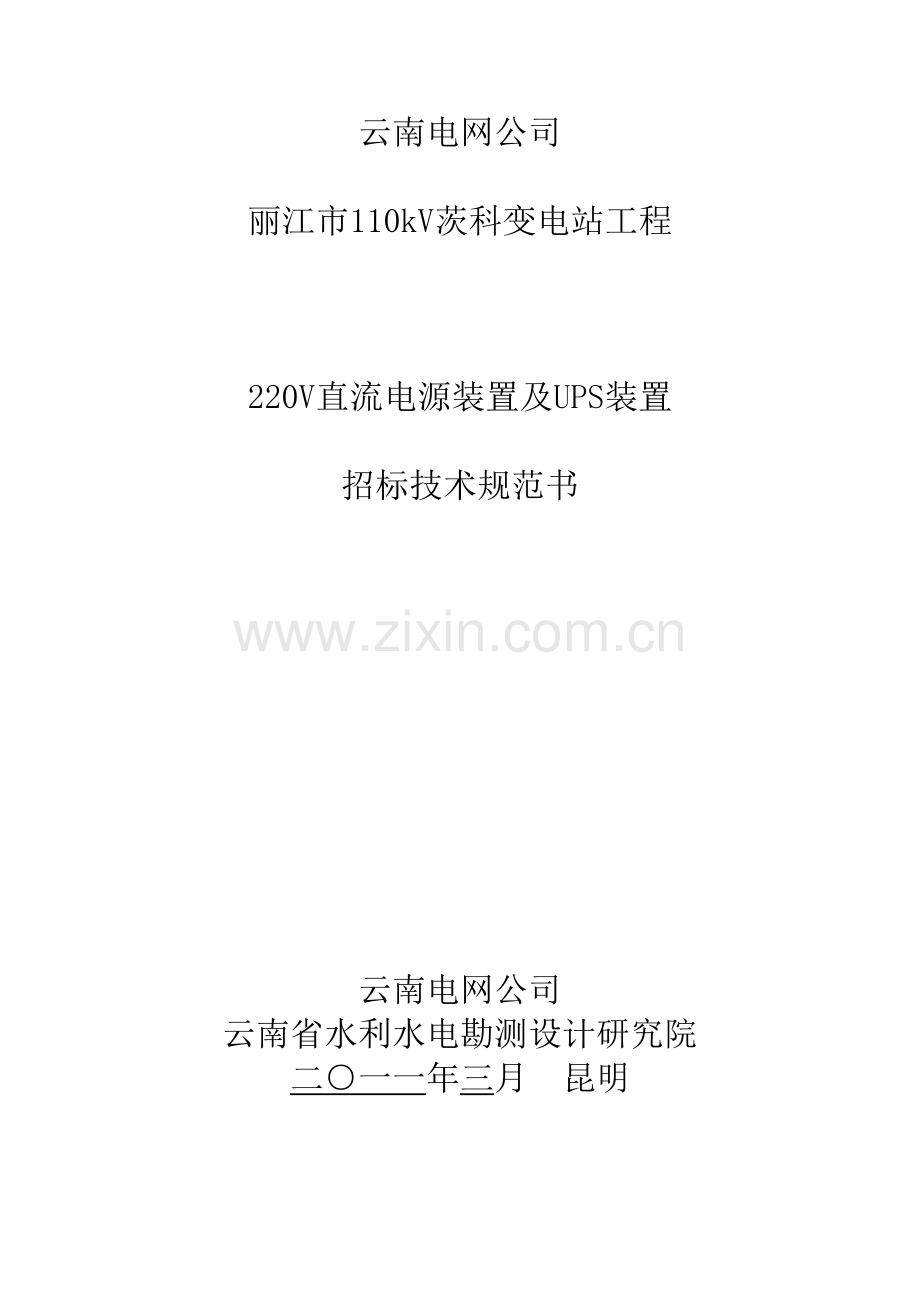

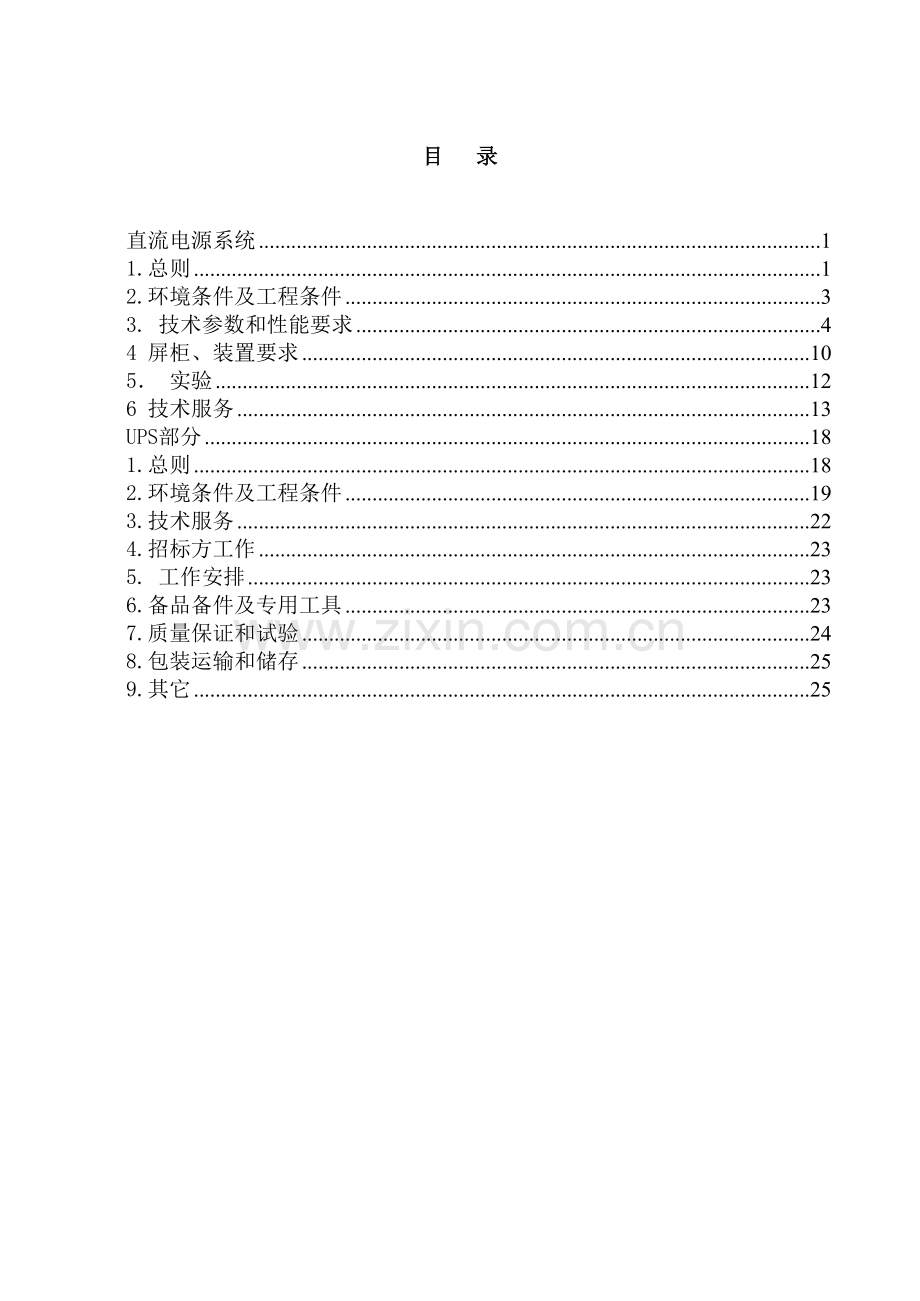

云南电网公司丽江市110kV茨科变电站工程220V直流电源装置及UPS装置招标技术规范书云南电网公司云南省水利水电勘测设计研究院二一一年三月 昆明目 录直流电源系统11.总则12.环境条件及工程条件33. 技术参数和性能要求44 屏柜、装置要求105 实验126 技术服务13UPS部分181.总则182.环境条件及工程条件193.技术服务224.招标方工作235. 工作安排236.备品备件及专用工具237.质量保证和试验248.包装运输和储存259.其它25直流电源系统1.总则1.1 本设备技术规范书适用于110kV茨科变电站工程直流系统的功能设计、结构、性能、安装和试验及验收等方面的技术要求。1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应提供符合本规范书和工业标准的优质产品。1.3投标方应仔细阅读本技术条件书阐述的全部条款。投标方提供的直流系统应满足技术条件书的技术要求。1.4 如果投标方没有以书面形式对本规范书的条文提出异议，则意味着投标方提供的设备完全符合本规范书的要求。如有任何异议，都应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。1.5投标者应提供获得ISO9000质量体系认证的有效证书，证明其资质及能力。1.6 投标方应保证所供货不存在侵犯第三方知识产权问题。1.7 投标者有合作伙伴时，在投标文件中应说明与合作伙伴的分工。未经招标方同意，投标者不得将工程项目部分转包给其他公司。1.11 本设备技术规范书所使用的标准如与投标方所执行的标准不一致时，按较高标准执行。1.12 本设备技术规范书经买、卖双方确认后可作为合同的技术附件，与合同正文具有同等的法律效力。1.13 本设备技术规范书未尽事宜，由买卖双方协商确定。1.14 投标方所提供的设备至少有三年五套连续成功的商业运行业绩，投标方在投标书后附上近三年的业绩表。业绩表中所列设备的型号与投标方拟提供的设备型号相同，业绩表中应提供联系方式以供核查。1.15当投标方或与其合作的供应商停止生产系统设备或部件时，投标方应提前1年通知招标方，并应提出合理的替代方案。1.16合同签定3年内若投标方为其他用户提供同类型产品的升级软件版本，则应免费为本系统升级。1.17应标书中应提供的资料(1) 产品鉴定文件(2) 技术数据表及有关技术资料(3) 同类设备运行成功供货记录（安装地点、投运时间、运行情况等）(4) 厂商推荐的技术方案及设备布置和安装接线图；(5) 设备型式试验报告 (部级)产品说明书及用户使用、维护手册。试验报告1.18应遵循的主要现行标准： 下列标准所包含的条文，通过在本招标协议中引用而构成本协议的条文。下列标准出版时，所示版本均为有效。所有标准都会被修订，使用本招标协议的各方应使用下列标准的最新版本。GB 191- 包装储运图示标志GB 2423- 电工电子产品环境试验规程GB 4858- 电气继电器的绝缘试验GB/T17626.2- 电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.12- 电磁兼容试验和测量技术振荡波抗扰度试验DL/T720-2000 电力系统继电保护柜、屏通用技术条件GB/T 2900.1- 电工术语 基本术语GB/T 2900.11- 电工术语 蓄电池名词术语GB/T 2900.32- 电工术语 电力半导体器件GB/T 2900.33- 电工术语 电力电子技术GB/T 3859.1- 半导体变流器 基本要求的规定GB/T 3859.2- 半导体变流器 应用导则GB4208- 外壳防护等级GB/T 13384- 机电产品包装通用技术条件DL/T 637- 阀控式密封铅酸蓄电池订货技术条件DL/T 459- 电力系统直流电源柜订货技术条件GB/T13926 工业过程测量和控制装置的电磁兼容性GB2887- 计算机场地技术条件GB50171- 电气装置安装工程盘、柜及二次回路结线施工及验收规范NDGJ8- 火力发电厂、变电所二次接线设计技术规程DL/T724- 电力系统用蓄电池直流电源装置运行与维护技术规程DL/T781- 电力用高频开关整流模块技术规定GB/T7261- 继电器及继电器保护装置基本试验方法GB/17478- 低压直流设备的特性及安全要求NDGJ8- 火力发电厂、变电所二次接线设计技术规程DL/T5044- 电力工程直流系统设计技术规定DL/T5120- 小型电力工程直流系统设计规程JB/T8456- 低压直流开关设备 电力系统直流屏通用技术条件及安全要求 电控设备用低压直流电源电安生1994191 电力系统继电保护及安全自动装置反事故措施要点国家电力公司 防止电力生产重大事故的二十五项重点要求国电调2002138号“防止电力生产重大事故的二十五项重点要求”继电保护实施细则云南电网公司 云南电网电气设备装备技术原则2.环境条件及工程条件2.1 环境条件2.1.1环境温度：+26 C2.1.2相对湿度：(25时) 80% ；2.1.3地震动峰值加速度：0.2g ；地震动反应谱特征周期：0.40s ；2.1.4海拔高度：2000 m。2.2 工程条件2.2.1 系统概况：变电站电压等级： 110kV直流系统额定电压：220V直流系统接线：单母线分段接线，辐射状供电，接一组蓄电池和一套高频开关。蓄电池组数及容量： 1组/200AH高频开关电源数量及容量： 3+1 20A/台(用于200AH)输入的交流电源电压： 三相380V10%输入的交流电源频率： 50HZ2%2.2.2高频开关电源基本技术参数2.2.2.1高频开关电源型式： 高频开关电源2.2.2.2交流输入： 三相380V20% 50HZ10% 双回自动切换2.2.2.3直流输出： 额定电压220V 额定输出电流： 30A 最高输出电压： 245V2.2.4适用范围：所内各主要元件的操作、控制、继电保护、事故照明和直流常明灯。2.2.5安装地点：主控制楼3. 技术参数和性能要求 3.1 总的要求3.1.1直流系统的基本参数和技术指标应满足电力系统用蓄电池直流电源装置运行与维护技术规程要求。3.1.2所有的元器件必须选用具有生产许可证的合格产品，其性能应符合该元器件技术条件的规定。3.1.3各柜体应设保护接地，接地处应有防锈措施和接地标志；3.1.4柜内元器件的安装应整齐美观，应考虑散热要求及与相邻元件之间的间隔距离，并应充分考虑电缆的引接方便。3.1.5直流系统主要由以下部分组成：a.高频开关电源模块b.微机监控器c.蓄电池监测装置d.微机型绝缘监测装置 e.监视用表计：交流输入电压表、直流母线电压表、蓄电池组电压表和电流表f.直流充电柜/馈线柜/蓄电池柜3.2直流系统应具有遥信、遥测、遥控、遥调功能，留有与变电站监控系统或远方控制中心的数字接口，并提供便于转换的国标或部颁标准的通讯规约，满足无人值守变电站的要求。四遥的基本功能见表一：表一：四遥功能整流模块直流配电交流配电遥测单个模块的输出电压、电流母线电压、电流电池充/放电压、电流充电机输出电压、电流浮充电流三相电压遥信正常工作状态故障工作状态母线过压、欠压直流母线正、负极绝缘低熔断器熔断、开关状态、系统异常等交流输入过压、欠压、过流及停电遥控单个电源模块开机，单路电源模块开、关机，电池均充、浮充转换遥调调压浮充电压调压均充电压调节充电限流值总输出电流稳流值直流系统还需具有以下功能：a.具有自动恢复功能， 实现市电恢复后自动开机，自动选择。b.具有交流电源自动切换功能。c.设有蓄电池充电限流和充电柜输出总限流功能。d.具有交直流过压、过流保护、缺相保护和市电电压过高/过低关机保护。e.具有充电模块超温保护。f.具有定期恒流补充充电功能。g.具有完善的防雷功能。h.具有绝缘监测及接地选线功能。i.具有蓄电池监测功能。j.具有完善的故障报警功能。k.具有对时接口，接收IRIG-B(DC)时码对时。3.3 高频开关电源柜的技术要求采用高频开关电源柜作蓄电池的充电，浮充电装置应具有稳流、稳压、精度高、纹波系数小、安装调试简单，运行维护方便的特点。额定输出电流/电压：DC 30A/220V额定输入电压：AC380/+15%，50HZ+10% 双回自动切换，具有交流进线缺相保护、交流互投。高频开关电源输出电压调节范围： 198320VDC 连续可调输出电流调节范围：0100% Ie，输出稳压精度为： 0.5%，输出稳流精度为： 0.5%，纹波系数：0.5%。高频开关电源柜中的高频开关模块的数量应能满足容量要求，采用N+1热备份方式。当任一模块发生故障时，系统应报警，而不影响系统的正常运行的要求。散热方式为风冷，10A/220V模块噪音小于39dB，10A/220V模块满载温升16K。3.3.1 主要功能：高频开关电源采用微机型高频开关电源，模块并联组合方式供电，高频开关电源由微机总监控器和电源模块组成。模块可带电插拔，单个模块输出为220V，10A，每套高频开关电源组装在一面柜内。高频开关模块的数量应能满足容量要求，采用3+1热备份方式，当任一模块发生故障时，系统应报警，而不影响系统的正常运行。3.3.2 高频开关电源应采用微机控制，满足对蓄电池组的初充电、浮充电和补充充电的要求。高频开关电源应有自动控制（微机监控单元）和手动控制两种方式，当自动控制单元故障或检修时，转入手动控制。微机控制的自动化程序应具有以下功能：初充电程序：首先对蓄电池以恒流（0.1C10）充电，当电压上长到设定电压时自动转为恒定充电，当恒压充电电流小于整定值（0.01C10）时，3小时后发出初充电完毕信号并自动转为浮充电。正常充电程序：正常以恒定电压对蓄电池进行浮充电，并能根据环境温度对浮充电压进行补偿。均衡充电程序：在正常浮充电运行状态下，每间隔312个月（可根据用户要求整定），微机控制高频开关电源自动由浮充电状态转入均衡充电状态。均衡充电时，首先对蓄电池以恒流（0.1 C10）充电，当电压上长到系统最高允许电压时自动转为恒压充电，当恒压充电电流小于整定值（0.01C10）时，3小时后自动返回到浮充电状态。交流失电后补充充电程序：当高频开关电源交流失电后恢复供电时，能根据交流失电期间蓄电池的事故放电容量进行补充充电。当失电期间事故放电容量不大于设定值时，交流恢复供电后自动转为浮充电方式运行；当失电期间事故放电容量大于设定值时，交流恢复供电后按均衡充电程序对蓄电池进行补充充电，在此过程中自动记录对蓄电池的充电容量，当为恒压充电状态且充电容量达到蓄电池放电容量时，自动转为浮充电运行。高频开关电源柜上配置集中监控器。该监控器对交流配电进线、整流模块、各直流馈电回路都应监控，并对蓄电池进行全自动监测及管理。监控单元对报警的检测应在20mS内完成，并做出相应的控制。监控单元应留有开关量输入接口，以便将直流系统其它需监测的开关量输入，监控单元具有“遥测、遥控、遥信、遥调”功能，并按用户规定的通讯口传送到现地局域网或异地计算机，以实现集中监控。3.4直流系统采用微机控制管理，对蓄电池进行智能管理，可检测单体电池电压，具有检测蓄电池容量的功能。控制高频开关电源实现对蓄电池的自动浮充及均充，并实现浮充电压自动温度补偿。直流系统中的智能型装置应具有电磁兼容能力。3.5 直流绝缘检测仪每套直流系统应配置一套微机型绝缘监测装置，额定电压DC220V，监测直流母线和馈线的绝缘情况，并实现就地和远方的显示及报警。并能完成对直流母线电压及馈线的监测功能。绝缘监测仪的主要功能为通过绝缘监测信号采集模块、馈线开关状态采集模块、母线测量模块以RS485总线的形式对高频开关直流电源系统的各个馈线支路、母线和馈线开关状态进行数据采集、实时运算，并将数据传送到绝缘监测仪，绝缘监测仪对这些参数实时监视并显示，用户可根据实际运行情况对各个监测单元进行组合配置，以达到最佳使用效果；可同时监测两段母线绝缘情况，可监测每段母线所有支路的绝缘及所有支路馈线状态。3.6 充电装置的功能要求充电装置应采用高频开关电源型充电装置。高频开关电源型充电装置的基本参数应满足电力系统用蓄电池直流电源装置运行与维护招标协议第7.1.2条规定。高频开关型充电装置的精度、纹波系数、效率、噪音和均流不平衡度、运行控制值应满足电力系统用蓄电池直流电源装置运行与维护招标协议第7.1.3条规定。高频开关电源充电装置应满足蓄电池充电和浮充电的要求，应具有稳压、稳流及限流性能，具有浮充电、自动均衡充电和手动稳流充电、交流自动投切等功能。高频开关型充电装置应具备离线（监控器失去控制功能）时按浮充方式运行的功能。高频开关型充电装置应具有限流及短路保护。高频开关型充电装置应具有三级振荡波和一级静电放电抗干扰能力。高频开关型充电装置在运行中返回交流输入端的各次谐波电流含有率应不大于基波电流的30。高频开关型充电装置应具有过流、过压、欠压、绝缘监察、交流缺相等保护及声光报警的功能。充电装置的交流输入应为三相制，额定频率为50Hz，额定电压为380V10。每套充电装置的交流输入应设2个回路，运行中1路工作1路备用，当工作电源故障时应自动切换到备用电源。在对合闸电流无特殊要求的应用场合，直流系统的控制母线和合闸母线宜合二为一，取消降压硅链和合闸母线。3.7 微机监控器的功能要求直流系统应配置一套微机型监控装置，应具有下列基本功能：1） 测量：交流输入电压（及是否缺相）和电流、直流母线电压和电流、充电装置输出电压和电流、蓄电池组电压和充放电电流、充电机输出电流和控制母线负载电流是否正常；2）信号：直流系统母线电压过高或过低、直流系统接地、充电装置运行方式切换和故障等；3）控制：充电装置的开机、停机和运行方式切换；4）接口：通过通信接口上传信息至变电站计算机监控系统，宜采用以太网接口。5）自诊断和显示功能微机监控器能诊断内部的电路故障和不正常的运行状态，并能发出声光报警。微机监控器能控制显示器，显示各种参数，通过整定输入键，可以整定或修改各种运行参数。6）自动充电功能：微机监控器能控制充电装置自动进行恒流限压充电恒压充电浮充电进入正常运行状态。定期充电功能：根据整定时间，微机监控器将控制充电装置定期进行均衡充电，确保蓄电池组随时具有额定的容量。7）“四遥”功能：集控站通过“四遥”接口能控制直流电源装置的运行方式。8）抗干扰功能：微机监控器具有三级振荡波和一级静电放电抗扰能力。3.8 对阀控式密封铅酸蓄电池组的功能要求:蓄电池组为单组，其中:2V蓄电池组在正常运行中以浮充电方式运行，浮充电压宜控制为2.23V2.28V；均衡充电电压宜控制为2.30V2.35V；放电终止电压宜取1.8V。在运行中主要监视蓄电池组的电压值，浮充电流值，每只蓄电池的电压值，蓄电池及直流母线对地电阻值和绝缘状态。每组蓄电池应配置一套蓄电池监测装置。应对蓄电池组配置蓄电池巡检仪，并具有下列基本功能：动态测量电池容量在线检测每节电池的电压动态放电测量电池内阻及负载能力提供远端通讯功能及满足要求的通讯规约。蓄电池组的出口回路、充电装置直流侧出口回路、直流馈线回路和蓄电池放电回路等应装设保护电器。3.9 直流屏的技术要求3.9.1 接线方式直流母线应采用单母线运行方式，母线接一组蓄电池和一套充电装置。蓄电池组经保护电器接入母线。外部放电设备经保护电器直接与蓄电池并接。直流系统采用不接地方式。3.9.2 直流屏配置直流屏应包括充电装置进线、蓄电池进线、母线及放电试验等开断设备。组屏按充电装置屏、馈线屏和蓄电池屏原则设置。直流馈线屏按动力馈线和控制馈线分开设置,动力母线、控制母线合一。阀控式密封铅酸蓄电池要安装在蓄电池屏内，放置于主控室内。3.9.3 网络设计直流系统的交流电源输入回路应采用双回，且能自动切换，在切换后输入高频开关整流模块前配置防雷设施。直流屏主回路及馈线回路的操作设备宜采用性能优良直流型自动空气开关。直流屏主回路及馈线回路的保护设备宜采用性能优良直流型自动空气开关。直流系统使用的各级直流空气开关应具有速断保护和过电流保护功能。各级直流空气开关的保护动作电流和动作时间应满足选择性要求，考虑上下级差的配合，且应有足够的灵敏系数。馈线开关应采用性能良好的直流空气小开关。直流回路采用熔断器作为保护电器时应装设隔离电器，也可采用刀熔开关。熔断器应满足动作时间的选择性要求，考虑与其它熔断器、直流空气小开关上下级差的配合。直流电源系统的充电模块、绝缘监测装置、蓄电池监测装置、UPS监测装置等应能通过RS485/232通信接口和厂家内部通信规约与直流电源系统的总微机监控器通信。直流系统应设置数据通信口与变电站计算机监控系统通信，以实现变电站计算机监控系统对直流系统的监视与控制。重要的报警信号应能通过无源接点上送变电站计算机监控系统。3.9.4 电缆当蓄电池引出线为电缆时，正负极引出线采用单独的电缆。蓄电池与直流屏之间的联络电缆长期允许载流量的选择应按蓄电池1h放电率电流或事故放电初期1min放电电流二者取大值，电压降应不大于允许值，宜取额定电压的0.5。3.10 AC/DC转换单相交流和直流输入，正常情况有交流输出，交流失电由直流转换输出，含隔离变压器，交直流切换时间小于4ms.4 屏柜、装置要求4.1 柜内所安装的元器件具有试验报告和合格证，装置采用金属机箱，机箱采取必要的防静电及电磁辐射干扰的防护措施，机箱不带电的金属部分应在电气上连成一体，并可靠接地，装置中的插件牢固、可靠、可更换，带电插拔时，交流电流回路不开路，交流电压回路不短路，直流回路不短接，且插件有锁紧措施，插拔式电流端子接触电阻不大于0.01欧姆，屏柜包括所有安装在屏上的插件、插箱及单个组件满足防震要求，插件、插箱有明显接地标志，所有元件排列整齐、层次分明，便于运行调试、维修和拆装，并留有足够的空间，带有调整整定值的插件，其调整机构有良好的绝缘设施。4.2 柜体下方应设有两组接地铜排和端子，一组用于敏感电子装置的“逻辑地”接地铜排与屏体绝缘，另一组用于控制电缆及装置接地，接地铜排与屏体一体。接地铜排的规格为25X4mm2，接地端子为压接型。屏间铜排应方便互连。4.3 柜体防护等级IP30级，选用高强度钢结构组合结构，柜体采用全封闭结构，并充分考虑散热要求，屏柜前开门带锁，并有透明窗，提供由柜门开启的柜内照明设备，屏面上的信号灯和复归按钮安装便于维护、运行监视和操作。4.4 抗地震、防振动和抗撞击的要求：所有安装在屏柜上的设备应能承受14.7米/秒2（1.5G）的静态水平加速度。4.5防振动设计要求：装置应能承受GB7261第16.3条规定的严酷等级为1级的振动耐久能力试验。试验后，无紧固、脱落及结构件松动件损坏。4.6抗撞击设计要求：当设备的输入电压为零时，分别交互地在垂直方向上施加6次294米/秒2的撞击，设备的性能和外观不会引起破坏。4.7所有屏柜具有足够的支撑强度，并提供说明书，以保证能够起吊、运输、存放和安装设备，提供安装固定的地脚螺栓孔。4.8所有屏柜面清洁，并涂有一层底漆和两层面漆，以防止在运输、仓储和运行中的腐蚀和锈蚀，屏内外清洁、无灰尘、无划痕及油污等。4.9屏上的所有设备均有铭牌或标签框，以便识别。4.10以上仅列出对屏柜的部分要求，屏柜需满足DL/T 720-2000 电力系统继电保护柜、屏通用技术条件4.11装置内部回路的工作电压不应超过250V，配线的耐压不小于500V，采用防潮隔热和防火的交联聚乙烯绝缘铜绞线，屏内配线的最小截面积不小于1.5mm，直流馈线回路最小截面积不小于2.5mm,导线无划痕和损伤，所有连接端子排的内部配线，有标志条和标志线套加以区别。4.12装置内部的端子排间有足够的绝缘，所有端子的额定值为1000V、10A，压接型端子，应提供交流电流、交流电压的二次回路试验端子，便于断开或短接各保护装置的输入和输出回路，一个端子孔只允许接入一根导线。4.13装置内部的端子排及设备的布置应保证独立性，即某套设备退出时，不影响其他系统的正常运行，柜内设横向及竖向导线槽，以便固定配线及电缆，对外电缆连线均应通过端子排，所有设备都方便外部电缆从屏底部进入。4.14每个安装单位或装置的端子排，可按不同回路分组，并由上至下按一定顺序排列，端子排留有至少20的备用端子，每侧端子排端子距地不低于350mm，以便留有足够的空间，便于外部电缆连接，断路器的跳闸和合闸回路端子、直流电源的正负极之间至少有2个以上空端子隔开，强、弱电回路的端子之间有明显标志，并有空端子隔开。4.15 直流屏其它要求直流屏主母线宜采用阻燃绝缘铜母线，应按1h放电率或充电设备的额定电流计算长期允许载流量，并应进行短路电流热稳定效验和按短时最大负荷效验其温度不超过绝缘体的允许事故过负荷温度，单体蓄电池之间宜采用绝缘软导线连接。端子排应在屏两侧布置，端子间应有足够的绝缘。各路馈线空开端子用标记端子隔开；每路空开端子正负极间用间隔端子（隔片）隔开。布置端子排应留有足够空间，以便连接引入电缆。每面屏上应留有总端子数的15% 20%的空端子作为备用端子，每个端子只允许接一根导线。配线的额定电压为1000V，应为防潮和防火的多股绝缘铜绞线。设备应有8路合闸回路，每路空气开关额定电流63A。设备应有20路馈线回路，每路空气开关额定电流40A设备应有80路馈线回路，每路空气开关额定电流20A每一回路需有指示灯。屏的尺寸：高X宽X深=2260mmX800mmX600mm；屏的颜色： RAL7035 。5 实验设备的制造和试验应遵循现行的有关国家标准及规程规范，并满足本协议所列的环境条件要求，每台设备的试验报告随机交付验收。对于那些必须按制造厂的规定才能进行更换的部件和插件应有特殊的符号表示。5.1型式试验在下列任一情况下，装置须进行型式试验新设计投产的成套装置（包括转厂生产），在鉴定前进行新产品的型式试验。连续生产的装置，每5年对出厂检验合格的装置进行一次型式试验。当改变制造工艺或主要元件，而影响屏的性能时，均对首批投入生产的合格品进行型式试验。5.2出厂试验为考核产品性能，保证产品性能符合型式试验中相应的试验要求，每套装置均进行出厂试验，经质量检验部门确认合格后方能出厂，并具有证明产品合格的出厂证明书。5.3试验项目：高频开关电源的型式试验和出厂试验项目见表5-1：表5-1、试验项目序号试验项目试验分类试验方法说明型式出厂现场1一般检验2绝缘试验3监控功能试验4充电电压调节试验5浮充电压调节试验6稳流精度试验7稳压精度试验8限流特性试验9过压保护性能试验10纹波电压测量11模块均流试验12温升试验_13效率及功率因数试验_14噪声试验_15蓄电池组容量试验16与站内监控系统的通信接口试验5.4现场试验投标方派技术人员参加现场投产试验和检查，费用由投标方自理。在试验和检查中发现元件、部件损坏，投标方负责调换，机械结构损坏，投标方负责修理。除完成上述表9-1试验外还完成整组试验和其它必要的试验。6 技术服务61项目管理合同签定后，投标方应指定负责本工程的项目经理，负责协调投标方在工程全过程的各项目作，如工程进度、设计制造、图纸文件、制造确认、包装运输、现场安装、调试验收等。62技术文件621投标方在定货前向招标方提供一般性资料如：鉴定证书、报价书、典型说明书、屏布置图、系统原理图和主要技术参数。622设计院在收到图纸后2周内返回主要确认意见，并根据需要召开设计联络会。投标方在提供确认图纸时必须提供为审核该张图纸所需的资料。招标方有权要求投标方对其图纸中的任一装置任一部件作必要修改，在设计图纸完成之前应保留设计院对投标方图纸的其它确认权限，而招标方不需承担额外费用。在设计联络会后14天内，投标方应提供全部正式图纸的最终蓝图和所有图纸的ACAD软盘（AUTOCAD14.0版）及其相关的支撑软件，资料提供8份（包括CAD14版的图纸软盘A或光盘）在合同签定7天内，投标方提供一列技术文件2份以供确认。直流系统组屏方案设计图及组屏设计说明。组屏设计包含空气开关、刀开关、熔断器、微机绝缘监察装置及其CT等设备。屏柜正面图及设备布置图：应表示外型尺寸、屏内设备布置尺寸及比例、正面图及总重量、运输尺寸和重量及其它附件。基础图：应注明屏的尺寸、基础螺栓的位置和尺寸等。高频开关电源的电气原理图及逻辑图：附有原理说明的每种装置的逻辑回路图；附有图例说明的交、直流元件连接图和带接点的输入输出图；标明每种装置额定数据的基本文件。直流设备微机监控系统软件/硬件配置说明直流系统网络连接图所有屏柜的内部接线图及端子排图：柜内部设备及外部设备连接的端子排图。端子排的型号，规格及使用说明书。设备清单623设备供货时提供下列资料：设备的开箱资料，除了6.2.2所述图纸还应包括安装、运行、维护、修理说明书、部件清单资料、工厂试验报告、产品合格证等。供方提供的图纸、资料应满足设计、施工、调试及运行的需要。63现场服务及售后服务631投标方应派代表到现场指导安装、调试和运行，并负责解决合同设备制造用性能等方面的有关问题，详细解答合同范围招标方提出的问题。632在产品质保期内有制造质量的设备，由投标方负责修理或更换。对非投标方责任造成的设备损坏，投标方有优先提供配件和修理的义务。633由招标方先购的与本合同设备有关的配套设备，投标方有提供技术配合的义务，并不由此而增加任何费用。634投标方有为招标方培训运行维护人员的义务。附录A：投标方应填写的高频开关电源规范表序号名 称型号技 术 规 格数量及单位备注1高频开关电源交流输入电压范围2高频开关电源交流输入电流范围3高频开关电源交流输入功率4高频开关电源输出电压范围（最高值、最低值及正常值）5高频开关电源输出电流范围6高频开关电源稳流和稳压精度7高频开关电源的可靠性指标8高频开关电源纹波系数9高频开关电源浮充电压调整范围10高频开关电源均充电压调整范围11高频开关电源效率12高频开关电源频率13高频开关电源噪音（距屏1米）14微机控制单元的机型及主要参数15充电模块的型号16模块冷却方式17高频开关电源屏尺寸和重量18高频开关电源的并机均流不平衡度19高频开关电源的防雷能力20高频开关电源的绝缘电阻21直流主屏尺寸和重量22直流主屏主母线材料、规格23直流分屏尺寸和重量24直流分屏主母线材料、规格25接地母线的规格材料26端子的规格、额定电压、额定电流27刀闸28熔断器29动力馈线回路数量30控制馈线回路数量31进线开关形式32馈线开关形式33直流绝缘监察装置34短路电流耐受能力35仪表36指示灯37按钮38AC/DC附录B： 备品备件清单序号名 称型号及规范单位数量用途备注12345附录C：专用工具序号名 称型号及规范单位数量用途备注12345附录D：包装运输和储存1)装置制造完成并通过试验后及时包装，才会得到切实的保护，并符合铁路、公路和海运部门有关规定。2)所有部件经妥善包装或装箱后，在运输过程中均采取其它防护措施，以免散失损坏或被盗。3)在包装箱外标明招标方的订货号、发货号。4)各种包装箱确保各零部件在运输过程中不致遭到损坏、丢失、变形、受潮和腐蚀。5)包装箱上有明显的包装储运图示标志（按GB191）。6)整体产品或分别运输的部件都适合运输和装载的要求。7)随产品提供的技术资料完整无缺，提供份额符合GB11032的要求。UPS部分1.总则1.1 本设备技术规范书适用于110kV 茨科变电站工程UPS系统的功能设计、结构、性能、安装和试验及验收等方面的技术要求。1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应提供符合本规范书和工业标准的优质产品。1.3投标方应仔细阅读本技术条件书阐述的全部条款。投标方提供的计算机监控系统应满足技术条件书的技术要求。1.4 如果投标方没有以书面形式对本规范书的条文提出异议，则意味着投标方提供的设备完全符合本规范书的要求。如有任何异议，都应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。1.5投标者应提供获得ISO9000质量体系认证的有效证书，证明其资质及能力。1.6 投标方应保证所供货不存在侵犯第三方知识产权问题。投标方所提供使用的软件必须为正版，供货时必须提供正版软件的相关证明或申明。1.7 投标者有合作伙伴时，在投标文件中应说明与合作伙伴的分工。未经招标方同意，投标者不得将工程项目部分转包给其他公司。1.8 本设备技术规范书所使用的标准如与投标方所执行的标准不一致时，按较高标准执行。1.9 本设备技术规范书经买、卖双方确认后可作为合同的技术附件，与合同正文具有同等的法律效力。1.10本设备技术规范书未尽事宜，由买卖双方协商确定。1.11 投标方所提供的设备至少有三年五套连续成功的商业运行业绩，投标方在投标书后附上近三年的业绩表。业绩表中所列设备的型号与投标方拟提供的设备型号相同，业绩表中应提供联系方式以供核查。1.12当投标方或与其合作的供应商停止生产系统设备或部件时，投标方应提前1年通知招标方，并应提出合理的替代方案。1.13合同签定3年内若投标方为其他用户提供同类型产品的升级软件版本，则应免费为本系统升级。1.14应标书中应提供的资料(1) 产品鉴定文件(2) 技术数据表及有关技术资料(3) 同类设备运行成功供货记录（安装地点、投运时间、运行情况等）(4) 厂商推荐的技术方案及设备布置和安装接线图；(5) 设备型式试验报告 (部级)产品说明书及用户使用、维护手册。试验报告1.15应遵循的主要现行标准： 下列标准所包含的条文，通过在本招标协议中引用而构成本协议的条文。下列标准出版时，所示版本均为有效。所有标准都会被修订，使用本招标协议的各方应使用下列标准的最新版本。GB7260-不间断电源设备GB-50065-交流电气装置的接地设计规范GB/T3859.1- 半导体整流器基本要求的规定GB/T14715- 信息技术设备用不间断电源通用技术条件DL/T5044-2004电力工程直流系统设计技术规程DL 5316-火力发电厂、变电所二次接线设计技术规程Q/CSG 1 0011-2005 中国南方电网220kV500kV变电站电气技术导则中国南方电网公司十项重点反事故措施云南电网公司 云南电网电气设备装备技术原则2.环境条件及工程条件2.1 环境条件序号项 目现场条件1海拔高度2000m2最高温度+26最低温度4平均温
