五竣工文件模板室内分布.doc

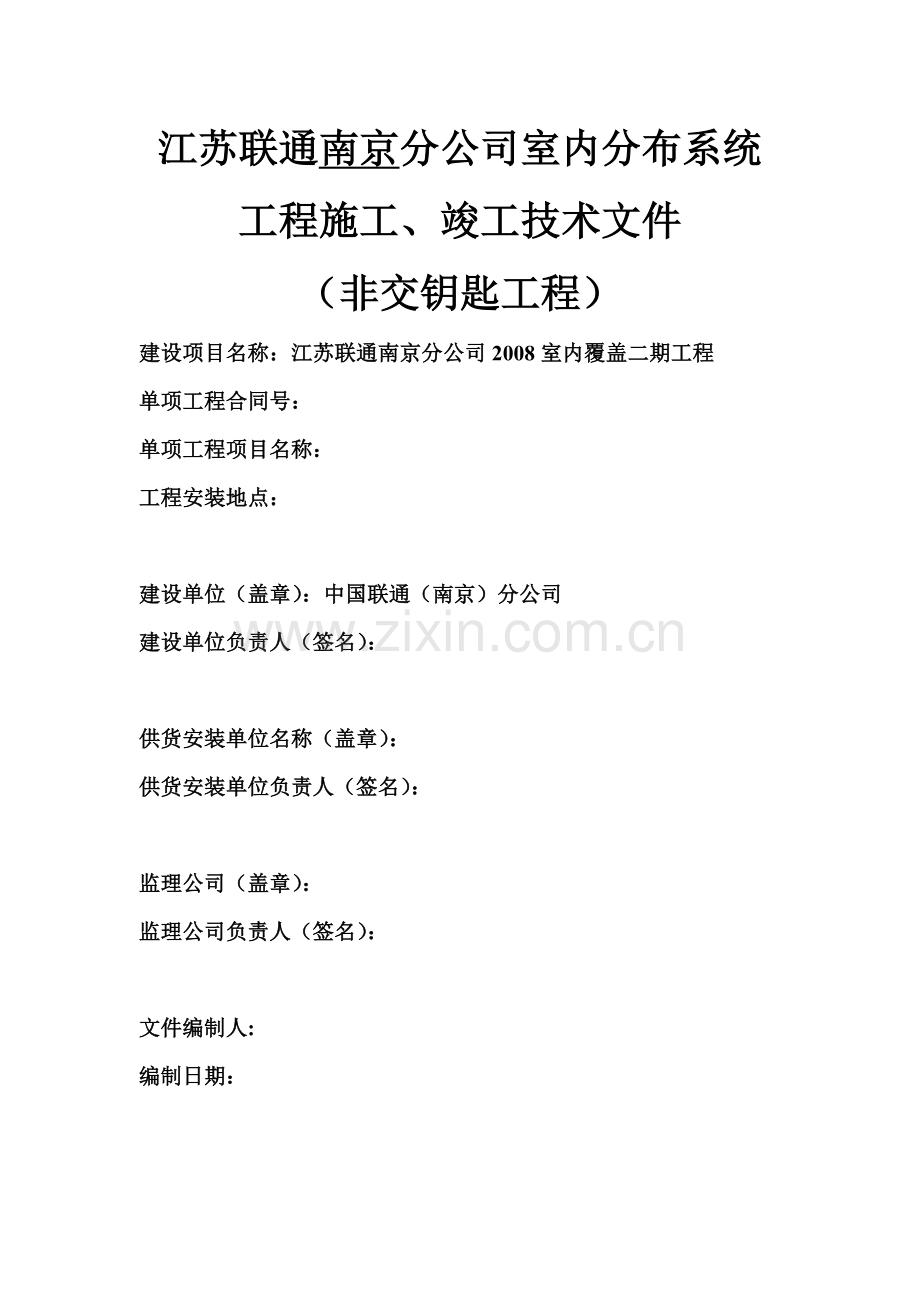

江苏联通南京分公司室内分布系统工程施工、竣工技术文件
（非交钥匙工程）
建设项目名称：江苏联通南京分公司2008室内覆盖二期工程
单项工程合同号：
单项工程项目名称：
工程安装地点：

建设单位（盖章）：中国联通（南京）分公司
建设单位负责人（签名）：

供货安装单位名称（盖章）：
供货安装单位负责人（签名）：

监理公司（盖章）：
监理公司负责人（签名）：

文件编制人:
编制日期：

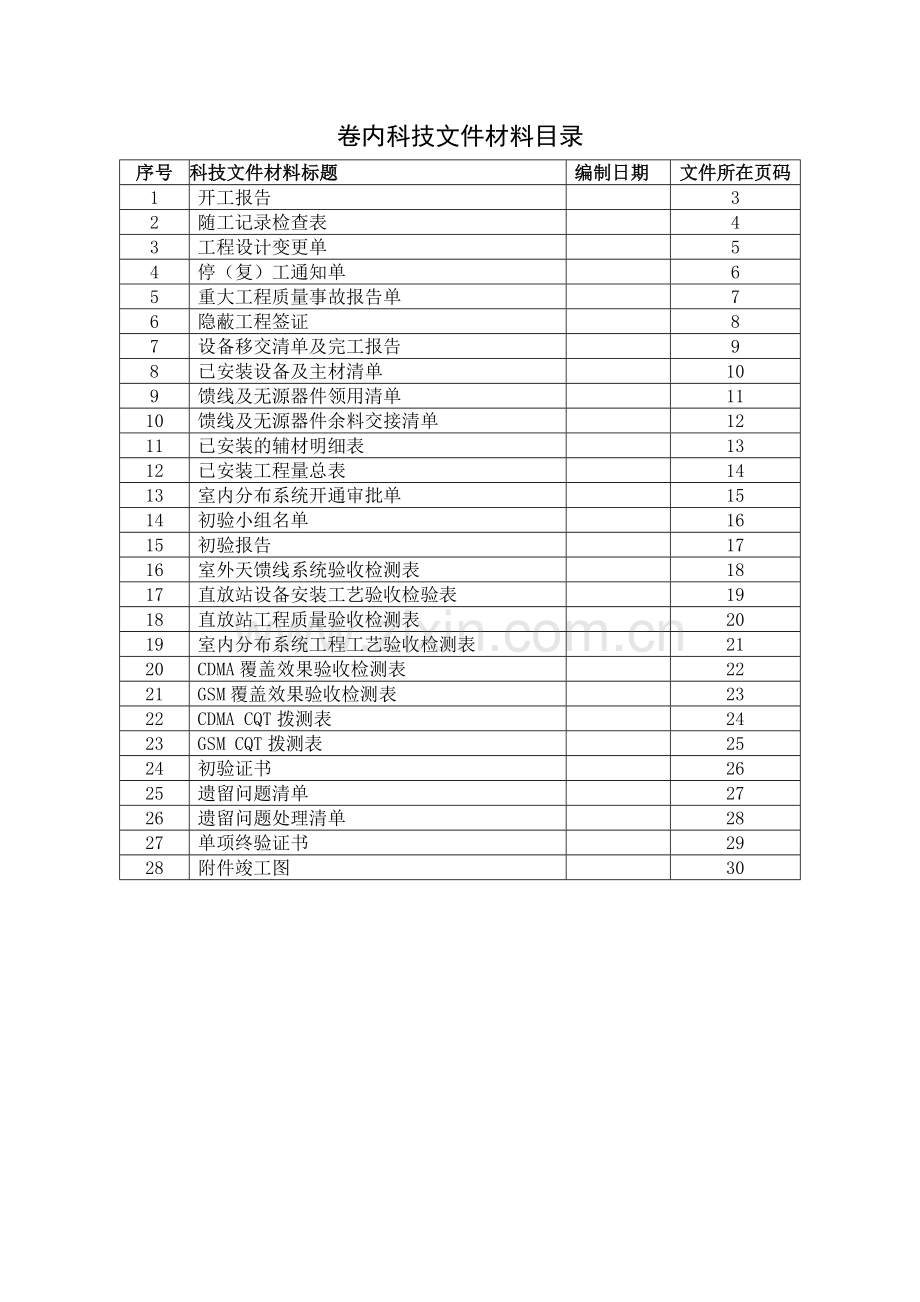

卷内科技文件材料目录
序号
科技文件材料标题
编制日期
文件所在页码
1
开工报告

3
2
随工记录检查表

4
3
工程设计变更单

5
4
停（复）工通知单

6
5
重大工程质量事故报告单

7
6
隐蔽工程签证

8
7
设备移交清单及完工报告

9
8
已安装设备及主材清单

10
9
馈线及无源器件领用清单

11
10
馈线及无源器件余料交接清单

12
11
已安装的辅材明细表

13
12
已安装工程量总表

14
13
室内分布系统开通审批单

15
14
初验小组名单

16
15
初验报告

17
16
室外天馈线系统验收检测表

18
17
直放站设备安装工艺验收检验表

19
18
直放站工程质量验收检测表

20
19
室内分布系统工程工艺验收检测表

21
20
CDMA覆盖效果验收检测表

22
21
GSM覆盖效果验收检测表

23
22
CDMA CQT拨测表

24
23
GSM CQT拨测表

25
24
初验证书

26
25
遗留问题清单

27
26
遗留问题处理清单

28
27
单项终验证书

29
28
附件竣工图

30

移动通信工程－省分工程 流程编号：CU-32-1.1.2.3.2

Z5 开工报告

建设项目名称

建设单位名称

单项或单位工程名称

供货单位名称

设备名称和型号

施工单位名称

开工日期

监理单位名称

内容要求：
1.文字描述工程准备情况、工程主要内容、工作周期
2.开工的时间、地点、人员情况

工程准备情况及存在主要问题：
提前或推迟开工的原因：

本工程已于 年 月 日正式开工，特此报告。

填报单位：（盖章）
年 月 日
建设方审批意见：

网络建设部：(签章)
年 月 日
主送：
抄送：
注：由施工单位编制，建设方审批
移动通信工程－省分工程 流程编号：CU-32-1.1.2.3.2

Z7 随工记录检查表

建设项目名称：

建设单位名称：

单项或单位工程名称：

供货单位名称：

设备名称或型号：

施工单位名称：

开工日期：

监理单位名称：

共 页 第 页
项目名称
检查地点、内容
检查时间
检查意见
建设单位测试代表
（签名）
施工单位
测试代表
（签名）

建设单位代表（签名）：

施工单位代表（签名）：

建设单位负责人（签名）：

施工单位负责人（签名）：

日 期：

日 期：

监理单位负责人（签名）：

日 期：

移动通信工程－省分工程 流程编号：CU-32-1.1.2.3.2

Z7-1 工程设计变更单

建设项目名称：

建设单位名称：

单项或单位工程名称：

供货单位名称：

设备名称或型号：

施工单位名称：

开工日期：

监理单位名称：

共 页 第 页
单项
或单
位工
程名
称

设计单位名称

设计补充图纸
名称及图号
名称

图号

原设计规定的内容：

变更后工作内容：
原设计
工程量

变更后
工程量

原设计
预算量

变更后
预算量

变更原因及说明：
批准单位名称及文件文号：

建设单位代表（签名）：

施工单位代表（签名）：

建设单位负责人（签章）：

施工单位负责人（签章）：

日 期：

日 期：

监理单位负责人（签章）：

日 期：

移动通信工程－省分工程 流程编号：CU-32-1.1.2.3.2

Z7-2 停（复）工通知单

建设项目名称：

建设单位名称：

单项或单位工程名称：

供货单位名称：

设备名称或型号：

施工单位名称：

开工日期：

监理单位名称：

共 页 第 页
计划停（复）工日期

实际停（复）工日期

停（复）工主要原因：

拟采取的措施和建议：

本工程已于 年 月 日停（复）工，特此报告。

填报单位（盖章）：
年 月 日
审批意见：

审批单位（盖章）：
年 月 日
监理单位意见：

监理单位（盖章）：
年 月 日
主送：
抄送：

移动通信工程－省分工程 流程编号：CU-32-1.1.2.3.2

Z7-3 重大工程质量事故报告单

建设项目名称：

建设单位名称：

单项或单位工程名称：

供货单位名称：

设备名称或型号：

施工单位名称：

开工日期：

监理单位名称：

共 页 第 页
质量事故名称

发生事故时间

报出时间

事故情况及主要原因、处理情况：

本工程已于 年 月 日发生上述事故，特此报告。

填报单位（签章）：
年 月 日
建设单位意见

网络建设部(签章)
年 月 日
主送：
抄送：

移动通信工程－省分工程 流程编号：CU-32-1.1.2.3.2

Z7-4 隐蔽工程签证

建设项目名称：

建设单位名称：

单项或单位工程名称：

供货单位名称：

设备名称或型号：

施工单位名称：

开工日期：

监理单位名称：

共 页 第 页
项目名称
检查地点、内容
检查时间
检查意见
建设单位测试代表
（签名）
施工单位
测试代表
（签名）

建设单位代表（签名）：

施工单位代表（签名）：

建设单位负责人（签名）：

施工单位负责人（签名）：

日 期：

日 期：

监理单位负责人（签名）：

日 期：

移动通信工程－省分工程 流程编号：CU-32-1.1.2.3.3

Z15 设备移交清单及完工报告

建设项目名称

建设单位名称

单项或单位工程名称

供货单位名称

设备名称和型号

施工单位名称

开工日期

监理单位名称

内容要求：
1. 简单描述移交项目的概况（名称、规模、类型、数据等）
2. 附移交设备、资料等清单（Z15-1、Z15-2等）
3. 对工程项目到移交为止进行总结。

网络建设部负责人（签章）：
日 期：
接受方确认：

运行维护部负责人(签章)：
日 期：
本表由网络建设部编制，由接受方运行维护部确认
移动通信工程－省分工程 流程编号：CU-32-1.1.2.3.3

Z15-1 已安装设备及主材清单

建设项目名称：

建设单位名称：

单项或单位工程名称：

供货单位名称：

设备名称或型号：

施工单位名称：

开工日期：

监理单位名称：

共 页 第 页
序号
设备名称
型号
定制厂家
单位
数量
备注

建设单位点验人（签名）：

施工单位点验人（签名）：

日 期：

日 期：

监理单位点验人（签名）：

日 期：

移动通信工程－省分工程 流程编号：CU-32-1.1.2.3.3

Z15-2 馈线及无源器件领用清单

建设项目名称：

建设单位名称：

单项或单位工程名称：

供货单位名称：

设备名称或型号：

施工单位名称：

开工日期：

监理单位名称：

共 页 第 页
序号
馈线无源器件名称
型号
厂家
单位
数量
备注

建设单位点验人（签名）：

施工单位点验人（签名）：

日 期：

日 期：

监理单位点验人（签名）：

日 期：

移动通信工程－省分工程 流程编号：CU-32-1.1.2.3.3

Z15-3 馈线及无源器件余料交接清单

建设项目名称：

建设单位名称：

单项或单位工程名称：

供货单位名称：

设备名称或型号：

施工单位名称：

开工日期：

监理单位名称：

共 页 第 页
序号
馈线无源器件名称
型号
厂家
单位
数量
备注

建设单位点验人（签名）：

施工单位点验人（签名）：

日 期：

日 期：

监理单位点验人（签名）：

日 期：

移动通信工程－省分工程 流程编号：CU-32-1.1.2.3.3

Z15-4 已安装的辅材明细表

建设项目名称：

建设单位名称：

单项或单位工程名称：

供货单位名称：

设备名称或型号：

施工单位名称：

开工日期：

监理单位名称：

共 页 第 页
序号
设备名称
型号
定制厂家
单位
数量
备注

建设单位点验人（签名）：

施工单位点验人（签名）：

日 期：

日 期：

监理单位点验人（签名）：

日 期：

移动通信工程－省分工程 流程编号：CU-32-1.1.2.3.3

Z15-5 已安装工程量总表

建设项目名称：

建设单位名称：

单项或单位工程名称：

供货单位名称：

设备名称或型号：

施工单位名称：

开工日期：

监理单位名称：

共 页 第 页
序号
设备名称
型号
厂家
单位
数量
备注

建设单位点验人（签名）：

施工单位点验人（签名）：

日 期：

日 期：

监理单位点验人（签名）：

日 期：

移动通信工程－省分工程 流程编号：CU-32-1.1.2.4.2

Z1 室内分布系统开通审批单

建设项目：江苏联通南京分公司2007室内分布系统工程
单项工程：
建设方： 中国联通南京分公司
集成商：
监理公司:

工程项目名称

无源器件厂商

系统集成商

开工时间

计划开通日期

工程概况

频率规划
CID： BCCH：
开通要求

现场督导及施工人员名单及联系电话
督导: 电话:
施工人员:
业主联系方式

开通审核意见
工程项目
负责人意见

网络优化
小组意见

运行维护部
审批意见

移动通信工程－省分工程 流程编号：CU-32-1.1.2.4.2

Z2 初验验收小组名单

建设项目名称

建设单位名称

单项或单位工程名称

供货单位名称

设备名称和型号

施工单位名称

验收日期

监理单位名称

验 收 组 成 员 名 单
序号
单位
姓名
职称
职务
备注
1

2

3

4

5

6

7

8

9

10

建设单位（盖章）： 施工单位 （盖章）：

建设单位负责人（签名）： 施工单位负责人（签名）：

日 期： 日 期：

监理单位（盖章）：

监理单位负责人（签名）：

日 期：

移动通信工程－省分工程 流程编号：CU-32-1.1.2.4.2

Z3 初验报告
共 页 第 页
建设项目名称

建设单位名称

单项或单位工程名称

供货单位名称

设备名称和型号

施工单位名称

开工日期

监理单位名称

初 验 日 期

合同号

内容要求：
1. 工程概况及包含的单项工程名称
2. 验收工作的组织情况，验收时间，各单项工程验收情况、遗留问题
3. 工程项目入网前后网络规模、生产能力；实际建设规模与设计对照情况
4. 对工程技术档案、资料的检查意见
5. 存在问题的解决意见及对下一步安排。
6. 初验结论(通过/不通过)

验收小组成员签名：

建设单位负责人(签章)： 施工单位负责人 (签章):
日 期： 日 期：

监理单位负责人(签章)：
日 期：

本表作为初验证明，送财务及有关部门作支付依据
移动通信工程－省分工程 流程编号：CU-32-1.1.2.4.2

Z3-1 室外天馈线系统验收检测表

＿＿分公司.
直放站名＿＿＿＿＿ 直放站编号＿＿＿＿
天线型号＿＿＿＿＿ 厂家＿＿＿＿＿

序号
测试项目
规范标准
测试工具及方法
初验
终验
1
天馈线系统
电压驻波比
天馈线系统驻波比≤1.5
驻波测
量仪

2
施主天线
的安装
必须牢固地安装在天线抱杆上。
现场
检查

安装位置和方向应符合工程设计要求。

安装在避雷针的保护范围内。

天线连接馈线处应做好防水处理。

3
隔离网
安装
安装在天线边缘或天线背面的相应位置。
现场
检查

安装必须牢固、美观。

4
与GSM天线
的隔离
与GSM天线的间隔距离应满足设计要求
现场
检查

5
馈线路由
走向及布
放工艺
符合设计要求；进入机房前应有防水弯；
馈线转弯处曲率半径大于15倍馈线外径。
现场
检查

6
馈线防雷
接地
符合设计要求，馈线避雷器应就近与室外接地排相连。导线截面大于16平方毫米，
馈线长度在50米以内的有两处接地，超过50米的应有3处接地。接地电阻10Ω

7
馈线卡子
间距
两卡子的间距在1米左右

初验结论：

存在问题：

验收人员（签名）：

验收日期：

终验结论：

存在问题：

验收人员（签名）：

验收日期：

移动通信工程－省分工程 流程编号：CU-32-1.1.2.4.2

Z3-2 直放站安装工艺验收检验表

＿＿分公司 直放站名＿＿＿＿＿ 直放站编号＿＿＿＿＿

序号
测试项目
规范标准
测试工具
及方法
初验
终验
1
位 置
符合设计平面布置图要求
审图、现场检查

2
垂直度
偏差≤0.1%
现场检查

3
抗震加固
符合《通信设备安装抗震设计
暂行规定》和设计要求

4
保护接地
良好可靠

5
设备外
表面
设备外表面光泽平滑无划痕
和缺陷

6
设备标签
明显清晰

7
电源线
使用阻燃线，整齐，电源线应从空气开关或保险引出
现场检查

8
馈线
线缆应顺直、整齐，按顺序下线
现场检查

9
线缆标签
明显清晰的线缆标识
现场检查

初验结论：

存在问题：

验收人员（签名）：

验收日期：

终验结论：

存在问题：

验收人员（签名）：

验收日期：

移动通信工程－省分工程 流程编号：CU-32-1.1.2.4.2
Z3-3 直放站工程质量验收检测表

＿＿＿＿分公司. 直放站名＿＿＿＿＿直放站编号＿＿＿＿
直放站型号＿＿＿＿ 厂家＿＿＿＿
序号
测试项目
规范标准
测试工具及方法
初验
终验
1
施主天线输入信号强度
符合设计要求
CDMA：从路测软件上读取总的接收信号强度（dBm）、最强的主导频PN码及其Ec/Io值；
GSM：从频谱仪中读取最强的BCCH载频信号强度（dBm），并记录其载频号。

2
施主天线输入最强邻频信号强度
符合设计要求
CDMA：从路测软件上读取次强导频PN码及其Ec/Io值；
GSM：从频谱仪中读取次强的BCCH载频信号强度（dBm），并记录其载频号。

3
直放站下行输出功率
符合设计要求
从频谱仪中读取CDMA：下行输出功率（dBm）/GSM：最强的BCCH载频信号强度（dBm），并加上信号输出口衰减数值。注明：基于保护频谱仪，测试该项目时，一般在直放站下行输出口需要加上30dB的衰减器。

4
直放站下行增益（dB）
/
计算公式：直放站下行增益=下行输出功率-施主天线输入信号强度

5
直放站上行增益
一般与下行增益相差在10dB之内
从频谱仪的扫频源输出一个扫频信号到直放站的上行输入口，频谱仪接直放站上行输出口（频谱仪一般加30dB的衰减器），从频谱仪读取输出的上行中心频率的信号强度，加上衰减数值，同时减去扫频输出信号强度，即为上行增益。

6
直放站上行底噪

直放站下行输出口接分布系统，上行输出口接频谱仪，频谱仪中心频率调整到与系统上行中心频率一致，从频谱仪中读取噪声信号强度
计算公式：到达施主基站的上行底噪=直放站下行输入功率+直放站上行底噪-施主基站发射功率（一般取37dBm）

初验结论：
存在问题：
验收人员（签名）：
验收日期：

终验结论：
存在问题：
验收人员（签名）：
验收日期：

移动通信工程－省分工程 流程编号：CU-32-1.1.2.4.2
Z3-4 室内分布系统工程工艺质量验收检测表

＿＿＿＿分公司. 直放站名＿＿＿＿＿直放站编号＿＿＿＿
直放站型号＿＿＿＿ 厂家＿＿＿＿
序号
测试项目
规范标准
测试工具及方法
初验
终验
1
干
放
工
程
质
量
输入信号强度
符合设计要求
从频谱仪中读取CDMA信号强度/最强的GSM BCCH载频信号强度（dBm），并记录其载频号。

2
干放下行输出功率
符合设计要求
从频谱仪中读取CDMA信号强度/最强的BCCH载频信号强度（dBm），并加上信号输出口衰减数值。注明：基于保护频谱仪，测试该项目时，一般在干放下行输出口需要加上30dB的衰减器。

3
干放下行增益（dB）
/
计算公式：干放下行增益=下行输出功率-干放下行输入信号强度

4
干放上行增益
一般与下行增益相差在5dB之内
从频谱仪的扫频源输出一个扫频信号到干放的上行输入口，频谱仪接干放上行输出口（频谱仪一般加30dB的衰减器），从频谱仪读取输出的上行中心频率的信号强度，加上衰减数值，同时减去扫频输出信号强度，即为上行增益。

5
干放上行底噪
对整个分布系统的底噪影响不超过5dB
干放下行输出口接分布系统，上行输出口接频谱仪，频谱仪中心频率调整到与系统上行中心频率一致，从频谱仪中读取噪声信号强度（根据频谱仪RBW的取值大小，需要对噪声强度作出相应的修改）

6
信号源所带无源分布系统驻波比
≤1.5
从直放站下行输出口测试，如果有合路器，则从合路器输出口进行测试。

7
干放所带分布系统驻波比
≤1.5
从干放下行输出口测试，如果有合路器，则从合路器输出口进行测试。

8
平层分布系统驻波比
≤1.5
1、 从平层耦合器或分路器的输出端进行测试；
2、抽测10～20%的楼层。

9
天线口输出功率
符合设计要求
将短跳线上的吸顶天线拧下，直接接频谱仪，从频谱仪中分别读取CDMA信号强度/最强的GSM BCCH载频信号强度（dBm），与设计方案进行对比。

初验结论：
存在问题：
验收人员（签名）：
验收日期：
终验结论：
存在问题：
验收人员（签名）：
验收日期：
移动通信工程－省分工程 流程编号：CU-32-1.1.2.4.2
Z3-5 CDMA覆盖效果验收检测表

＿＿＿＿分公司. 直放站名＿＿＿＿＿直放站编号＿＿＿＿
直放站型号＿＿＿＿ 厂家＿＿＿＿
序号
测试项目
规范标准
测试工具及方法
初验
终验
1
天线底信号强度测试（全部天线）
≥-50dBm
在安装天线的正下方1米处，用测试手机测试CDMA信号强度（idle），填写天线底信号强度测试表。

2
楼层测试（部分楼层）
符合设计技术指标
使测试手机沿测试路线，进行长呼和短呼测试，填写CQT拨测表，提供相关步测图文件。

3
电梯测试 (全部电梯)
覆盖场强＞-90dBm
通话正常
(1)在电梯内，电梯运行区间进行连续通话测试；
(2)在建筑物1楼、顶层测试进出电梯掉话情况，另外再选取该电梯运行区间20％的楼层测试进出电梯掉话情况。

4
边缘场强测试
符合设计要求
1、在楼层的四方向的中间各测试一个点，共四个点，测试点距离窗户1米；
2、每隔两层测试一层；
3、锁定分布系统小区，记录测试点室内分布系统小区信号强度，填写边缘场强测试表。

5
切换测试
重复3次以上，不能产生掉话
在分布系统的服务范围内建立通话，向分布系统与室外基站交叠区前进，直到基站服务区，然后反方向返回到建立通话地点。

6
系统对施主基站的干扰
≤1.5dB
用相关设备或软件测试系统开通运行前后施主基站的接收灵敏度变化。

初验结论：

存在问题：

验收人员（签名）：

验收日期：

终验结论：

存在问题：

验收人员（签名）：

验收日期：

移动通信工程－省分工程 流程编号：CU-32-1.1.2.4.2

Z3-6 GSM覆盖效果验收检测表

＿＿＿＿分公司. 直放站名＿＿＿＿＿直放站编号＿＿＿＿
直放站型号＿＿＿＿ 厂家＿＿＿＿
序号
测试项目
规范标准
测试工具及方法
初验
终验
1
天线底信号强度测试（全部天线）
≥-50dBm
在安装天线的正下方1米处，用测试手机测试分布系统主小区信号强度（idle），填写天线底信号强度测试表。

2
楼层测试（部分楼层）
符合设计技术指标
使测试手机沿测试路线，进行长呼和短呼测试，填写CQT拨测表，提供相关步测图文件。

3
电梯测试 (全部电梯)
覆盖场强＞-90dBm
通话正常
(1)在电梯内，电梯运行区间进行连续通话测试
(2)在建筑物1楼、顶层测试进出电梯掉话情况，另外再选取该电梯运行区间20％的楼层测试进出电梯掉话情况

4
边缘场强测试
符合设计要求
1、在楼层的四方向的中间各测试一个点，共四个点，测试点距离窗户1米；
2、每隔两层测试一层；
3、锁定分布系统小区，记录测试点室内分布系统小区信号强度，填写边缘场强测试表。

5
切换测试
重复3次以上，不能产生掉话
在分布系统的服务范围内建立通话，向分布系统与室外基站交叠区前进，直到基站服务区，然后反方向返回到建立通话地点。

6
系统对施主基站的干扰

系统开通运行前后施主基站的接收灵敏度的变化不超过1.5dB

初验结论：
存在问题：
验收人员（签名）：
验收日期：

终验结论：
存在问题：
验收人员（签名）：
验收日期：

移动通信工程－省分工程 流程编号：CU-32-1.1.2.4.2

Z3-7 CDMA CQT拨测表

测试时间 拨测地点
拨测人 手机号码 机型
序号
测试点
呼叫号码
通话时间
通话音质
是否被叫
是否掉话
是否接入失败
其它
1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

注：
１． 每次通话时间要求在一分钟以上，在固定位置进行，不要过多的移动。
２． 通话音质分成5级，有线电话为4级；G网正常通话为3级；能通话，但断续为2级；不能听清对方意思为1级；无法通话为0级。填写时可带小数点后一位。
３． 对于高层建筑的拨测应考虑在低层、中层和高层分别拨测。并分别作手机拨叫有线、有线拨叫手机、手机拨叫手机的测试。
４． 如有单通、金属声、机械噪声、回声、杂音、断续等现象填于其它一栏。
