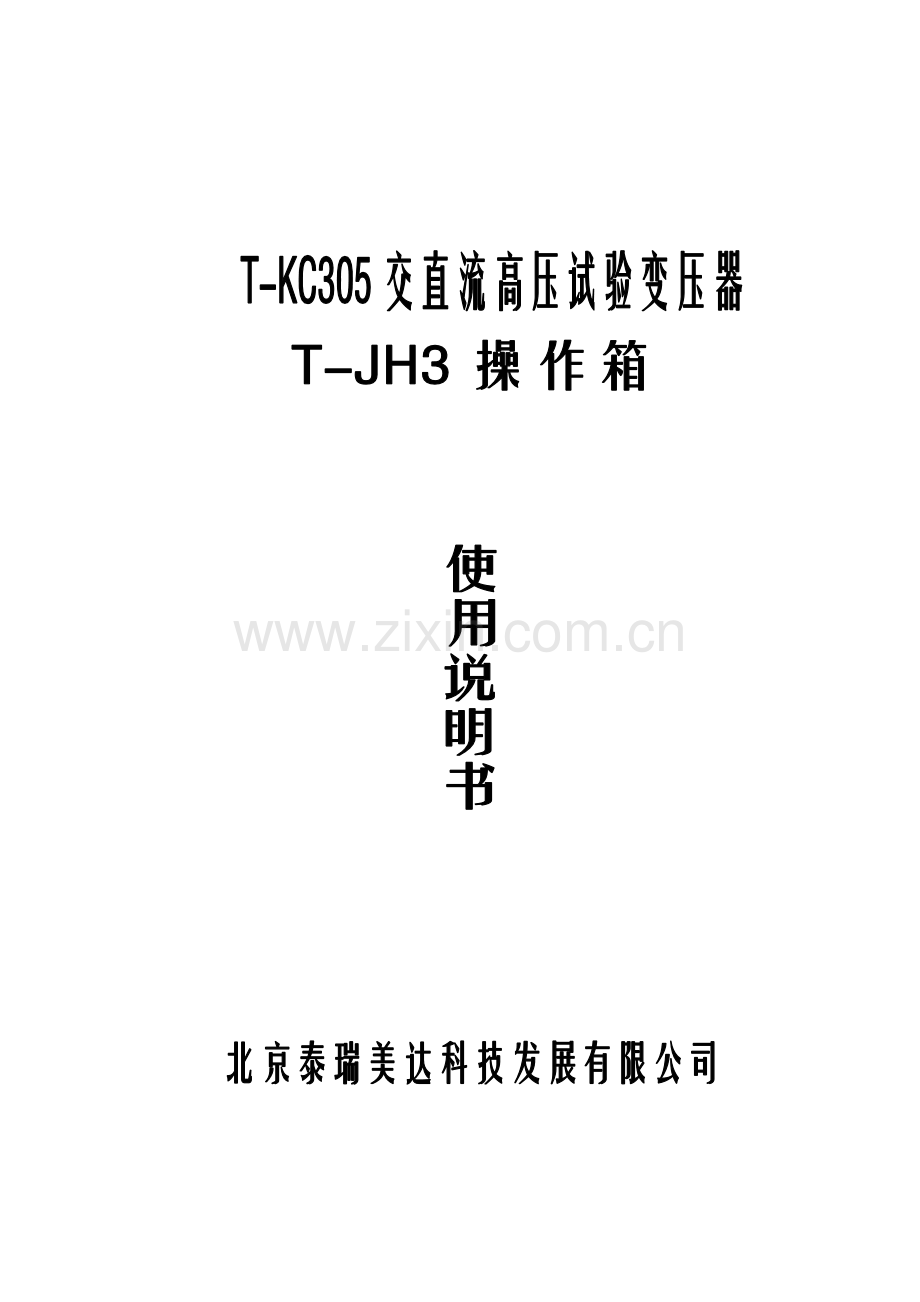

交直流高压试验变压器和操作箱说明书.doc

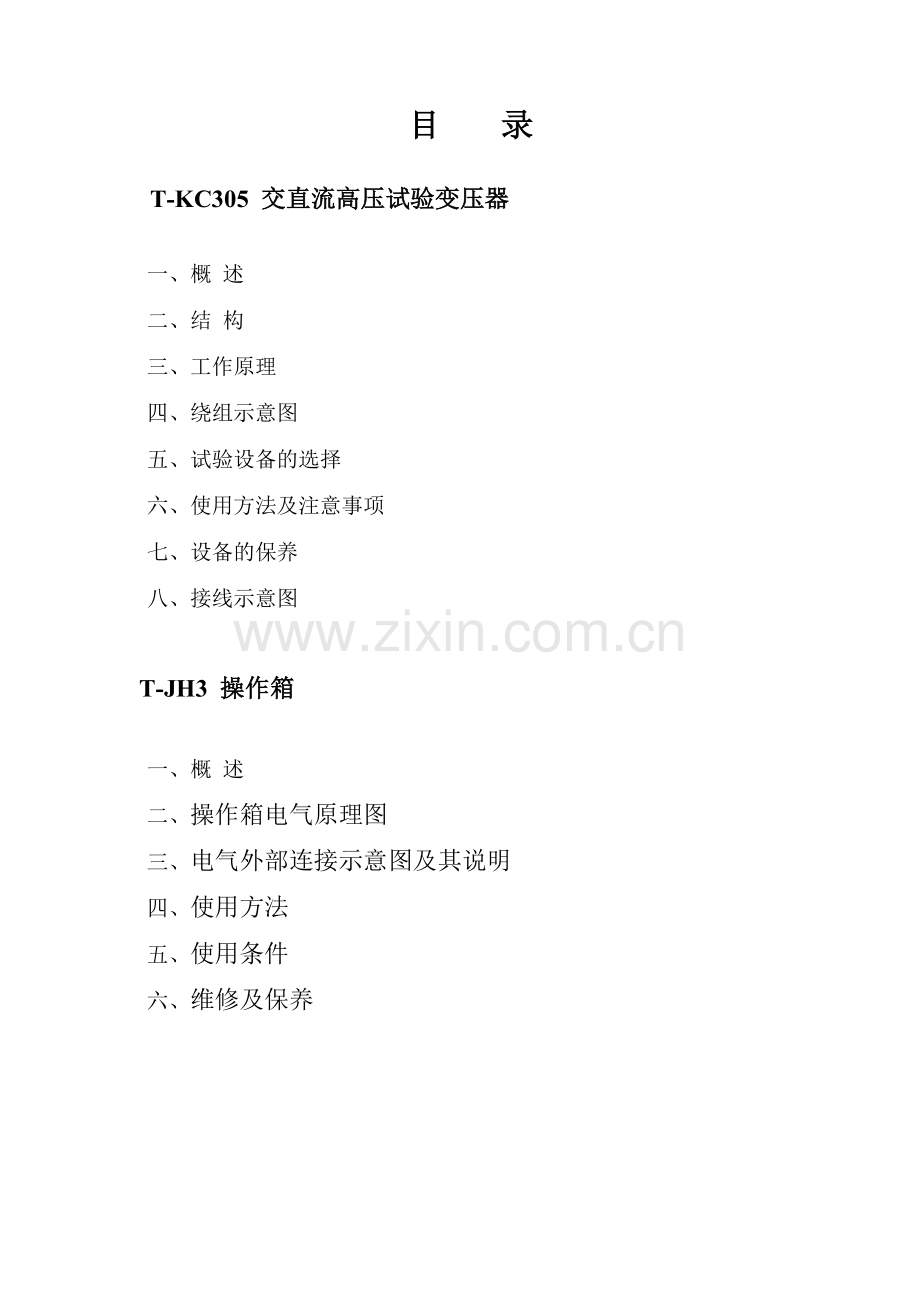

目 录
T-KC305 交直流高压试验变压器
一、概 述
二、结 构
三、工作原理
四、绕组示意图
五、试验设备的选择
六、使用方法及注意事项
七、设备的保养
八、接线示意图

T-JH3 操作箱
一、概 述
二、操作箱电气原理图
三、电气外部连接示意图及其说明
四、使用方法
五、使用条件
六、维修及保养

T-KC305 交直流高压试验变压器
一、概述：
T-KC305系列轻型试验变压器作为高压试验设备的主机，与控制系统、调压器、保护装置等组合，对电气产品、设备、元器件和绝缘材料等进行工频耐压试验，以考核被试品的绝缘水平，并可及早发现被试品的局部缺陷及衡量被试品承受内、外部过电压的能力。其特点是体积小、重量轻、安装使用方便。
二、结构：
T-KC305系列轻型试验变压器为户内式设备，铁芯采用优质冷轧取向硅钢片，结构为芯式、横式放置，芯柱上同心地装有低压绕组、测量绕组、屏蔽、高压绕组。高压绕组为多层宝塔式梯形结构、低压绕组为圆筒式结构，屏蔽连同铁芯一起接地。油箱底部设有移动脚轮（5kVA以下无脚轮），可在地面任意移动，便于实验室和野外现场作业。
三、工作原理：
将电源接入控制系统，经调压器至轻型试验变压器的初级绕组，根据电磁感应原理，按初、次级绕组变压比关系，改变输入电压，以获得试验所需的输出电压。
四、绕组电路图：
a
x
A
X
a
x
A
X
F
低
压
高
压
低
压
高
压
测量

　　　　1、无测量绕组 2、有测量绕组
五、试验设备的选择：
1、轻型试验变压器：
（1）根据被试品对试验电压的要求，选用电压合适的轻型试验变压器，还应考虑轻型试验变压器低压侧电压是否和试验现场的电源电压和控制保护系统的电压以及调压器的电压相符。
（2）试验电流的选择：
轻型试验变压器的额定电流，应能满足流过被试品的电容电流和泄漏电流的要求，一般按试验时所加的电压和被试品的电容量来计算所需的试验电流。其公式为：
ＩC＝ωCｘＵｓ
式中： ＩC—试验时被试品的电容电流（mA）；
　　　 ω—电源角频率（2πｆ）；
Cｘ—被试品的电容量（μF）；
Uｓ—试验电压（kV）。
Cｘ可用交流电桥或电容电桥测出，也可在被试品上施加工频低压，根据测得的电压和电流（感性和电阻的影响不计）来估算，也可在附表中查出估算值，公式为：
　Cｘ≈I／（ωU）（微法）
式中：　 Ｉ—测量电流（mA）；
　 U—外加电压（kV）。
各种被试品电容量参考值　 附 表
名　　 称
电容量Cx（PF）
绝 缘 子
100以下
高 压 套 管
50～600
高压断路器、电流互感器及电磁式电压互感器
100～1000
电力变压器　1MVA/10MVA
3000/25000
架空导线（每米）
8～10
全封闭组合电器（每米）
30～50
电容式电压互感器
3000～5000
电力电缆（每米）
150～400

（3）试验电源容量选择：
Ｓ＝ωCｘUs2×10-3（kVA）
（4）轻型试验变压器容量选择：
Ｐ＝ＫωＣxＵs2×10-3（kVA）
K—安全系数，按Ｋ＝1~2选取。
2、调压器容量选择：
调压器选择应能从零开始平滑地调节电压，以满足试验所需的任意电压，输出波形应是正弦波。容量应满足轻型试验变压器容量的要求，如轻型试验变压器工作时间较短，调压器的容量可按轻型试验变压器容量的三分之二选取。常用的调压器有自耦调压器、移圈调压器、感应调压器等。
3、高压测量装置选择：
试验时，试品不需要精确测量试验电压时，可用一般的低压电压表从轻型试验变压器的低压侧测量电压，将所测得的电压乘以轻型试验变压器的变比即得所需试品试验电压值。如需较精确地测量试验电压，则需选用高压静电电压表、电容分压器、交直两用数显高压表等。
4、控制保护系统选择：
根据试验需要，可自行设计控制保护系统，也可购置我厂生产配置的高压控制台。控制保护系统包括：过流保护装置、过压保护装置、球隙保护装置、R1、R2保护电阻。R1按0.5~1Ω/V选取，R2可按下式计算：
R2=2［（√2U）/（3aCx）］（Ω）
式中：U—试验电压的有效值（kV）；
ａ—允许波头的陡度，可采用ａ=5kV/us；
Cx—被试品的电容量（F）
球隙保护器的间隙，其放电电压应调整为试验电压的1.1~1.2倍左右。
六、使用方法及注意事项：
1、 使用设备前请先阅读本说明书。
2、 检查配件是否齐全，包括紧固件。
3、 检查变压器是否装满油，如未满，请加满合格的25号油后方能使用。试验时大盖和导管必须保证清洁。
4、 用2500V/10000MΩ的兆欧表，检查变压器绝应良好，用万用表检查绕组直流电阻应正常。
5、 在使用过程中，轻型试验变压器应配相应的控制保护装置、调压器、分压器、球隙保护器、保护电阻等。接地必须保证良好。
6、 轻型试验变压器安装的安全距离必须离周围物体：≤150kV≈2m，≤150~250kV≈3m，250kV及以上的产品请参照高电压试验技术相关规定。以确保人身和设备的安全。
7、 按接线示意图接线（示意图附后），并将接地端可靠接地，经检查确属无误后，离开高压试验区，方可进行试验。
8、 轻型试验变压器的高压尾端与接地“ ”端必须短接可靠，禁止开路。若需要测量高压电流，可将高压尾端与接地“ ”端断开，并将交流毫安表串入，并可靠接地，可获得试验时实测的高压电流。
9、 升压速度请控制在每秒1~3千伏左右，且匀速升压，直到所需电压为止。试验完毕，将电压降回零位，切断电源，并进行放电。
10、在任何情况下，不得将超轻型试验变压器的电压和容量升到额定值以上。并且决不允许全电压通电或断电。
11、使用本产品作高压耐压试验时，必须严格执行国家有关标准和操作规程。可参照《高压输变电设备的绝缘配合，高电压试验技术》、《电气设备预防性试验规程》等。
12、如果环境温度过高时，套管顶端可能有少量变压器油溢出，系正常现象。在试验时，若导管内部出现明显电晕放电，一般为少油现象，此时应从导管顶端加油孔用注射器予以补充合格的25号变压器油，以确保设备的安全运行。
13、做直流耐压试验时应安装高压硅堆和直流微安表（均为可选件）。
七、设备的保养：
应将该设备置于干燥通风处保存，注意防潮和防尘，每次使用完毕，应罩上防尘罩，如使用时发现套管、大盖表面污秽，应用干净的棉布或绸布擦干净后使用。
八、接线示意图：

M
MA

10

4
3
5
7
9
6
8
kV
3

高压尾

2
输出
仪表
仪表

电源‘
1‘
输入

1、电 源 2、操作箱 3、轻型试验变压器
4、屏蔽网 5、硅堆　　　 6、水电阻
7、分压器 8、球隙保护器 9、被试品
10、微安表

T-JH3操作箱使用说明书
一、概述
本系列操作箱适合于0.5-100KVA试验变压器的调压控制。工作原理：通过调整自耦变压器额定电压范围内的工作调节。操作箱内装有高压输出电压表，低压电流表，可以方便地读出试验电压值。通过过流保护电路，可靠地保护设备，设计的计时报警电路，做试验时更便捷。经用户使用证明，其原理简单，结构紧凑，工作可靠，使用方便，是高压试验的理想设备。
二、操作箱电气原理图：

KK：空开 JZ：交流接触器 KL：过流继电器
L1：调压器 SD：时间继电器 K1：零位开关
ZB：零位指示灯 HD：电源指示灯 LD：运行指示灯
TA：停止按钮 QA：启动按钮

三、面板图、外部连接示意图及其说明
1. 面板图

2. 外部连接示意图

说明：本设备为箱式结构，所有电气元件均装在骨架上，面板上有电源连接插座，五个接线柱（输出2个，仪表2个，接地1个），便于安装和维修。
四、使用方法
1. 按照试验要求将操作箱、试验变压器和被测件连接好。注意：若做直流耐压试验和测电缆故障时应安装高压硅堆。
2. 插上电源插头，将电源开关打到“ON”上，电源指示灯亮，将调压器手柄旋到零位，零位指示灯亮，表示可进行试验操作。
3. 按照被测件正常试验所需电流大小，选定电流倍率转换/切除开关（黄色）的位置并设定好过流继电器。过流动作设定值=过流继电器刻度盘读数×K,其中K为电流倍率转换/切除开关值的状态值，分别为∞，1，2，开关处于“X1””X2”位置的K值分别为1，2，切除位置为“OFF”（一般不适用该档，因为这样会使变压器失去过流保护而导致设备损坏）。
4. 以上所有工作完成后，表示可以送电操作。启动/停止旋钮打到“ON”，交流接触器吸合，送电指示灯亮，调压器受电。顺时针旋动调压器手柄，调压器升压。此时零位指示灯灭。密切注意电压表的指示，当升到规定的耐压值时，停止升压。
5. 结束测量时，应立即逆时针旋转调压器手柄至零位，并将启动/停止旋钮打到“OFF”位置，送点指示灯灭，零位指示灯亮。试验即告完毕。
6. 在升压和耐压过程中，如发生短路、闪路、击穿等过流时，过流继电器动作，切断控制电路。此时应将调压器逆时针旋转至零位。
五、使用条件
l 温度：-20～50°C
l 相对湿度：<85%
l 工作场所无严重影响绝缘的气体、蒸气、化学性尘埃及爆炸性和侵蚀性介质。
六、维修及保养
1、应置于干燥通风处保存，注意防潮及防尘。
2、时应检查是否运输损坏或不良接触。
3、常检查碳刷是否接触良好，如发现碳过度磨损或缺损，应及时更换同规格的碳刷。
4、严格按照程序操作。
