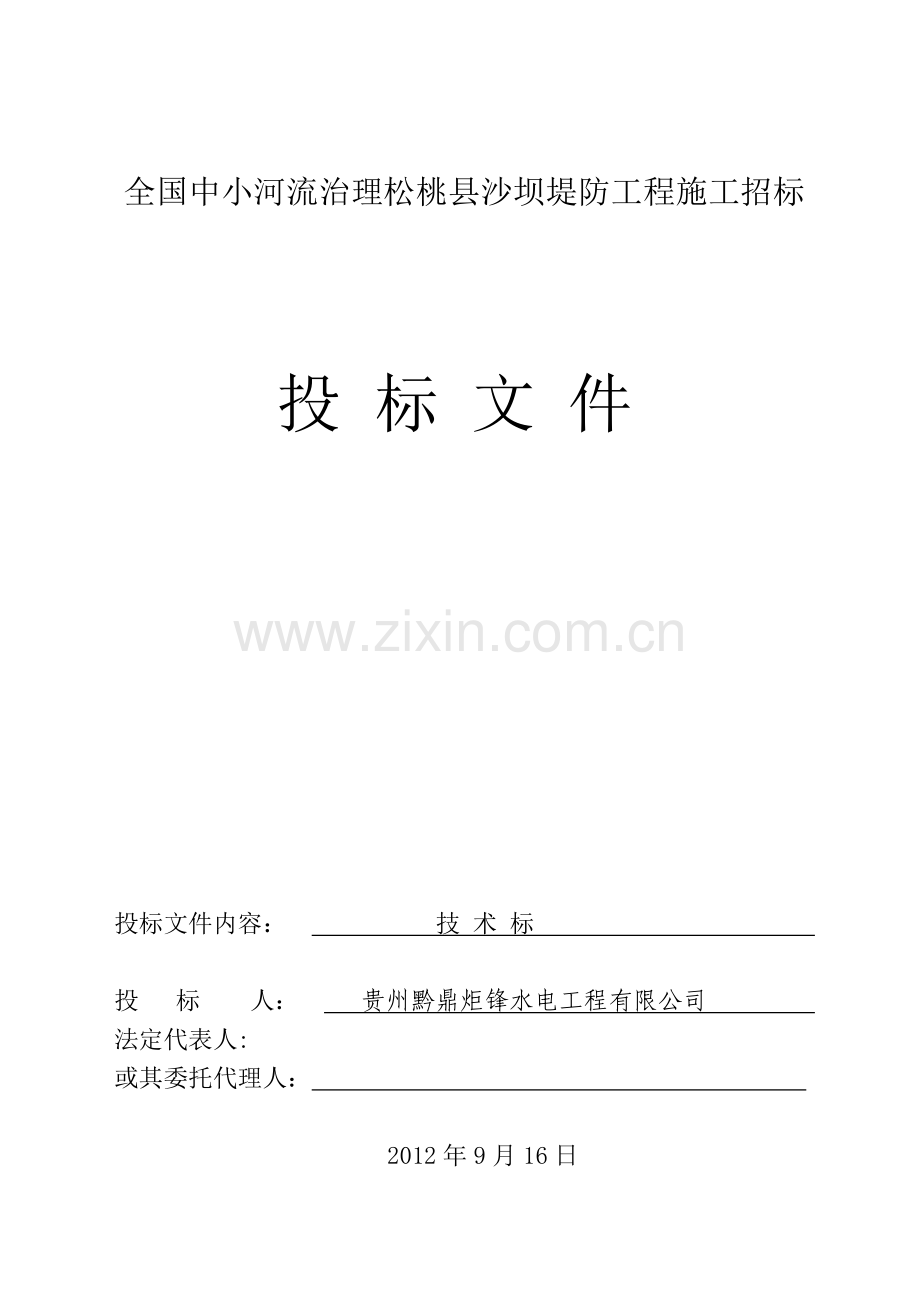

堤防工程投标文件技术.doc_第1页
第1页 / 共79页

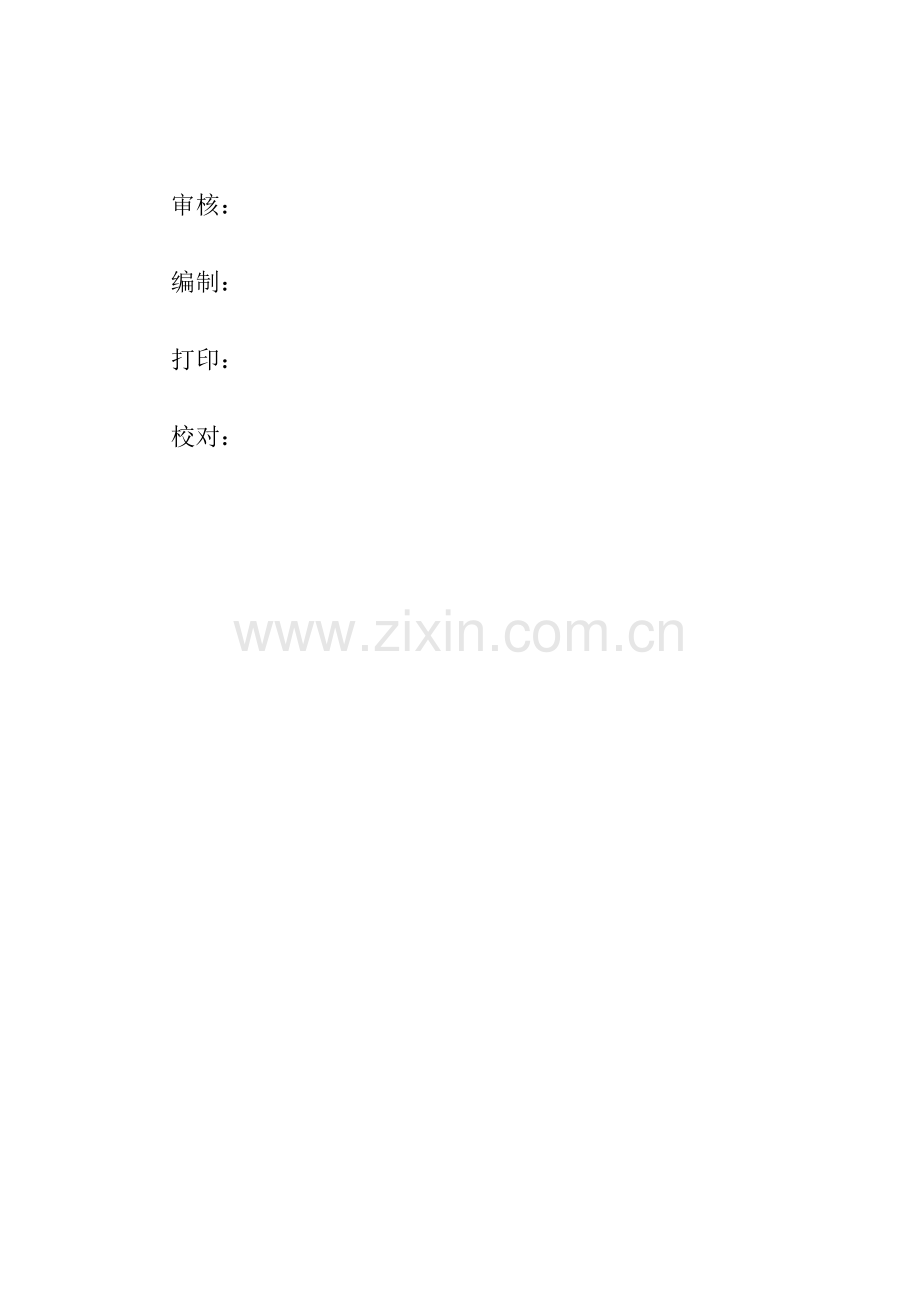

堤防工程投标文件技术.doc_第2页
第2页 / 共79页
堤防工程投标文件技术.doc_第3页
第3页 / 共79页
堤防工程投标文件技术.doc_第4页
第4页 / 共79页
堤防工程投标文件技术.doc_第5页
第5页 / 共79页
点击查看更多>>
资源描述

1、全国中小河流治理松桃县沙坝堤防工程施工招标投 标 文 件投标文件内容: 技 术 标 投 标 人: 贵州黔鼎炬锋水电工程有限公司 法定代表人:或其委托代理人: 2012年9月16日审核:编制:打印:校对:目 录1、项目现状分析 . 12、工程施工方案与技术措施 . 93、质量管理体系与措施 .304、安全管理体系与措施 .445、环境保护管理体系与措施 .536、工程进度计划与措施 .577、资源配备计划 .638、冬雨季施工技术保障措施 .689、施工总平面布置 .711、项目现状分析1.1 工程概况1.1.1 社会经济情况沙坝乡位于松桃苗族自治县的西南边陲,距县城62km,项目区平均海拔39

2、0m,全乡国土面积64.5km2,耕地面积7506亩,其中:田3501亩,土4005亩;位于东经10928至10912,北纬2752至2759之间。全乡辖10个行政村,92个村民组,2523户,13200人。沙坝堤防工程位于沙坝乡政府所在地小江中游沙坝河段,小江为锦江的一级支流,属长江流域沅江水系。小江发源于梵净山东北麓松桃县寨英镇阳雀村懒板凳,河流曲折东南流,经松桃县普觉镇、沙坝乡,往南在江口县桃映乡接纳右支流寨英河、往东南经铜仁市和平乡接纳左支流大梁河后,于铜仁市城区铜岩处注入锦江。1.1.2治理河段工程地质条件拟治理河道长1.69km,修建防洪堤段长1.212km。Z0+0000+323

3、段:河道顺直,地貌为不对称的“U”字形河谷,两岸河漫滩和一级阶地间断发育,阶地高程为367369m,阶地高出河床为34m;两岸斜坡间断分布,基岩零星裸露;左岸Z0+0000+103在漫滩已筑防洪堤,堤身高1.52.0m,基础埋置在冲洪积粉砂质砾石土层上;右岸Z0+2050+326段阶地上有民房,阶地高370m,高出河床24m。Z0+3231+212段:河道顺直,地貌为不对称的“U”字形河谷,两岸河漫滩和一级阶地间断发育,阶地高程为367370,阶地高出河床为35m;两岸斜坡间断分布,基岩零星裸露;沿河道左岸漫滩有公路顺河而下。1.1.3工程任务和规模本工程的主要任务为提高沙坝乡河段的防洪能力,

4、保障沙坝乡的经济发展和社会稳定。本次河道防洪工程整治河段为沙坝乡政府所在地河段(0+000-1+282)治理起点为老咀湾,终点为胡山普,治理长度1.69km,新建河堤段长1.212km,两岸新建防洪堤长2.424km。整治内容为修建该范围内的防洪堤及河道清淤疏浚,清淤长度为1.69km。设计洪水标准为P=10%。工程保护人口约0.5万人,保护农田400亩。1.1.4 工程布置及主要建筑物本工程总体布置主要采取两岸筑堤,以堤路结合布置,部分段采用护坡型式,全河段进行清淤,具体布置如下:桩号0+000-0+103段,采取两岸筑堤,堤顶设3m宽浆砌石路面,迎水面为浆砌石及混凝土草皮护坡,背水面坡脚设

5、砼排水沟;设计河底宽度为56m,对河床进行清淤。桩号0+103-0+399段,采用两岸筑堤,拆除右岸已建干砌石河底及几户居民房和河床内篮球场;在桩号0+399处右岸堤顶公路与右岸公路连接,并在桩号0+399段修建跨河桥梁,连接两岸交通;对河床进行清淤。在桩号0+320处有一跨河人行桥,为多孔桥梁,全长63m,共6个桥孔,经过水文计算,该桥不会阻水,即无需拆除重建。桩号0+399-0+592段,本段采取两岸筑堤,左岸堤线靠现有河堤布置,河床宽为56m,即减小原河床宽度,增大转弯半径,使行洪更为通畅,并对河床进行清淤。桩号0+592-1+086段,采取两岸筑堤,河床宽56m,对河床进行清淤。桩号1

6、+086-1+212段,采取两岸筑堤,河底宽56m,并使左岸堤顶与原公路相接。对河床进行清淤。1.1.5 对外交通本工程所在地位于松桃县沙坝乡境内,主要对外交通为县道及乡村公路,即松桃县至沙坝乡公路,公路状况较好,基本能满足本工程所需工程物资材料的运输道路条件要求。1.1.6场内交通场内交通主要以县道及乡村公路为主,根据现场实际情况及业主指定位置进行新建或整修。场内交通主要以公路运输为主,并以方便施工,减少二次运输为原则,使现场施工道路能满足工程安全、进度及质量等方面的要求。1.1.7 主材采购 砂石料、块石和土料本工程砂石料及块石主要用于混凝土浇筑及浆砌块石。本工程砂石料采用外购获取,在距工

7、程区3km处有一砂石料开采工厂,其产量可满足要求,质量待送检合格后可选用。项目区1.5km处有粘土料场可开采,储量约5000立方米,可满足工程要求。 水泥本工程水泥用量需求较小,主要用于浆砌块石、砼浇筑、M10抹面等,水泥将直接在距工地20km处的高力水泥厂采购。 炸药、雷管等火工材料本工程石方开挖量不大,将主要采用人工撬挖的方式进行,对于石方开挖量较大,人工无法施工时,将采取爆破方式进行开挖,火工材料按有关要求进行专人管理(公安机关是不允许存放的),将与派出所协商,以符合安全管理为原则进行布置。1.1.7 施工、生活用水该工程施工用水直接到设备河取用,生活用水可用附近村民自来水。1.1.8

8、施工供电施工用电主要为砂浆和砼拌和用电,电压为380V,工程区距电源点平均距离600m,有80KVA变压器可满足要求。1.2 计划工期该工程计划工期为5个月,根据编制的施工组织设计,拟定本工程计划工期为4个月零26天,比计划工期提前5天完工,即2013年1月15日开工,2013年6月9日竣工。1.3 质量要求该工程本标段的质量要求为:按国家有关规程、规范、规定和验评标准,确保合格。1.3 工程剖析1.3.1 工程施工技术与项目管理的重点、难点分析我单位经认真阅读、理解了该工程的招标文件、补充通知、答疑文件及设计图纸等,并结合现场踏勘的具体情况和工程施工的特点,认为本工程施工技术与项目管理的重点

9、、难点如下: 该工程复合式生态堤,基础大部分地质条件较差,堤身的稳定及基础冲刷是该工程施工应考虑和注意的重点之一。 该工程位于沙坝乡政府所在地,在堤型的外观质量上要结合设计和提防工程施工规范(SL260-90),并考虑市政效果,打造防洪堤外观质量也是该工程的重点之一。 结合类似工程的施工特点,本工程浆砌块石在分层砌筑也是本工程的施工重点和难点 根据工期要求和安排,后期施工将会遇到汛期,对施工安全和度汛有一定的影响。 基坑排水问题对堤基施工质量的影响是本工程的重点也是难点。 该工程土堤(生态堤)部分,土料及其碾压仍是工程的重点与难点。1.3.2 针对该工程的重点和难点拟采取的对策及措施针对该工程

10、本标段上述工程特点及工程施工的重点、难点分析,我单位拟采取的对策及措施如下: 严格按设计基础开挖高程施工,基槽开挖结束,每个单元自检合格后,请设计、监理、质检及业主验槽,合格后进行基础处理,确保基础满足设计要求。 严格控制堤线布置,堤身、堤顶及勾缝应满足提防工程施工规范(SL260-90)要求,从工序和单元控制,确保整体外观效果。 砂浆石必须分层座浆,尽量选择体型接近的块石放在同一堤段、分层砌筑,块石应平砌,严禁立砌,并保证满浆满灌。 该工程将根据实际情况,编制防洪度汛预案,确保汛期施工安全。 基槽验收合格后,坑内水全部抽排干净,坑内有积水严禁浆砌石基础施工。 严格控制土料的含水量和分层碾压质

11、量 工程特性表编号项目名称单位数量备 注一水文1流域面积km2192Z1+212断面以上2利用水文气象站松桃气象站3代表性流量设计洪水标准10年一遇(P=10%)设计洪水流量(P10)m3/s973施工导流流量施工导流流量(P33.3)m3/s20.64泥沙多年平均悬移质年输沙量万t4.61多年平均输沙模数t/km2240二工程规模及效益1保护农田亩4002保护人口万人0.53治理河段长度km1.69修建防洪堤段长1.212km4河道清淤长度km1.69三主要建筑物及设备1防洪堤堤型生态式复式土堤堤高m3.25.37堤总长度km2.424四施工1主体工程量土方开挖m10788粘土料回填m973

12、0浆砌石m7370沥青路面m3853碎石垫层m956清淤(砂卵石)m20583拆除原干砌石河堤m650草皮护坡m5731堤脚砂卵石回填m77650PVC排水管m1100C15砼栅格m768 C15砼排水沟m196C15砼踏步m29沥青砂浆填缝2327 2主要建筑材料水泥t920砂子m33882块石m37959碎石m343433劳动工时工时161854施工工期月5五工程占地1永久占地亩40.7其中滩地23.3亩2施工临时占地亩8.0六经济指标静态总投资万元510.03河堤工程总投资万元429.27水保及环保部分投资万元15.0工程征地补偿投资万元65.76移民安置万元16.77工程总投资万元45

13、3.03不计入工程征地补偿、移民安置2、工程施工方案与技术措施2.1编制依据 水利水电工程标准施工招标文件技术标准和要求(2009版)。水工建筑物岩石基础开挖工程技术规范(SL4794); 堤防工程施工规范(SL260-98);混凝土结构工程施工及验收规范(GB50204-2002);水利水电工程施工测量规范(SL52-93);工程建设标准强制性条文(2010年版);混凝土拌和用水标准(JGJ63-89);水利水电基本建设单元工程质量等级评定标准(SDJ259-88);混凝土质量控制标准(GB50164-1992);水利水电工程施工组织设计规范(SL338-89);硅酸盐水泥、普通硅酸盐水泥(

14、GB175-1999);水利水电工程施工质量评定规程(试行)(SL176-96);水工混凝土施工规范(DL/T5144-2001)2.2 基础土方开挖工程2.2.1 概述本工程的土方开挖主要为防洪堤基础土方开挖,总体开挖量较大,采用人工配合小型挖机开挖,尽量利用开挖的弃渣进行两岸土堤填筑,但仍有20000余方需要外运,故需适当配合5t自卸汽车运输弃渣到业主指定的弃渣场进行堆放,并加以保护。2.2.1.1 工程施工特点 工程量较大部位,主要以小型挖机进行土方开挖;其余部位,工程量不大,采用人工配合小型挖机开挖。2.2.2 施工布置 施工道路布置本工程施工道路将根据现场实际情况及业主指定位置,以通

15、乡公路为运输主线,新建少量到作业面的临时道路。 渣场布置根据招标文件、招标图纸及业主指定场地选择渣场,对于开挖量较小的地段,尽量做到挖填平衡,减少弃渣量。2.2.3 基础土方开挖施工2.2.3.1 土方开挖施工程序表土、黄土、砂土、淤泥、砾质土、砂砾石、松散坍塌体及软弱的全风化岩石,以及小于或等于0.7m3的孤石或石块等无需采用爆破技术而直接使用人工开挖撬移。土方开挖施工主要施工程序为:测量放样植被、表土清理土方、零星石方开挖运输出渣场地平整设计、监理和业主验收签证。2.2.3.2 土方开挖施工方法根据土方开挖施工程序,土方开挖各项目施工方法如下: 测量放样工程施工前,测量人员根据设计提供的测

16、量控制网进行施工控制网加密,施工测量控制网设置采用全站仪进行。控制测量放样成果交监理工程师复核确认后方可作为施工测量依据。土方施工前测量人员会同监理工程师根据设计开挖范围进行工程原始地形断面测量,测量成果交监理工程师审核确认后方可进行土方开挖。土方工程开挖结束后及时会同监理工程师进行竣工断面测量确认,为工程计量提供依据。 植被、表土清理土方工程施工前,采用机械配合人工对开挖工程区域内的全部树根、杂草、垃圾、废碴以及工程师指明的其它有碍物进行清理。清理范围为开挖边界线或建筑物基础外侧3-5m的水平距离。凡属无价值可燃物,采取就地焚烧,在焚烧期间,必须采取必要的防火措施。如无法烧尽或严重影响环境的

17、清除物,必须按工程师指定的地区进行掩埋,不得妨碍自然排水或污染河川。清除的有机土壤按工程师指定位置堆放,并采取有效措施,防止土壤被冲刷流失,后期利用于工程的环境保护。砍伐的木材或清理获得的具有商业价值的材料按监理工程师指定位置进行堆放。 土方开挖运输土方开挖主要采用人工开挖,技术人员应现场测量放样,将开挖范围标示清楚,以便于施工人员进行开挖施工,并在施工过程中,随时进行纠正以保证开挖范围的准确。开挖后的弃渣根据现场情况应以挖填平衡为原则,尽量减少土方的运输,以降低成本及材料的合理充分的利用。对于无用的弃渣将采用胶轮车推运的方式运输至业主或监理工程师指定位置进行堆放。 场地平整开挖完成后,应对所

18、挖沟渠进行填平整修,保证工程的外观质量。弃渣的平整应符合业主及监理要求。 基础开挖结束后,及时提请业主(监理)单位组织验收签证,验收前将认真按施工规范和设计要求作好自检工作。2.3 土石方回填本工程土方回填较小,主要集中在河堤背坡回填上。2.3.1概述本工程土方开完为回填量不大,分布比较零散,可以利用土方开挖的弃渣回填,以减少成本。2.3.1.1工程施工特点 工程量较小,机械设备利用率不高; 零星分布。2.3.2 施工布置 施工道路布置本工程施工道路将根据现场实际情况及业主指定位置进行道路的新建或整修。2.3.3 土石方回填施工2.3.3.1 土石方回填施工程序本工程土石方回填主要采取人工配合

19、小型胶轮车填土,人工压实的方式施工2.3.3.2 土石方回填的主要工程施工程序为:测量放样河堤基础清理取料场取料河堤填筑场地平整、整坡提请业主(监理)单位组织验收签证。 测量放样:按施工图要求确定填筑范围内轴线,并在填筑范围边线外设置座标控制网点基桩,以控制填筑范围内的平面位置;同时在其周围合理布置水准点,作为控制高程边坡、坝体沉降、填土厚度的依据。放样与复核结果应整理测量复核记录。放样完毕,应及时对原始地形地貌测出横断面图(不少于100米一个),作为原始记录与工程量结算依据。 基础清理:填筑前必须对填筑范围内的乱石、各种建筑物和垃圾、杂草、树木、树根、腐植土及淤泥全部清除,弃至业主或监理指定

20、的弃土场地,并经监理验收合格。填筑前对清基合格的填筑位置事先进行机械平整压实,并分段按程序作“主体工程基础验收”、“隐蔽工程验收”以及“基础清理单元工程质量评定”。经验收合格的基础应及时填筑,因故延搁的基础,填筑前应重新验收。不合格部位应重作处理至合格。 取料:本工程填筑取料分两部分,一部分是利用合格的开挖料作为填筑料;另一部分借土回填,后退法卸料。 填筑:用蛙式打夯机结合人工夯实或用水冲法压实,以确保砌体安全和填筑质量。分段作业,其最小长度不应小于100米,并高立标志,以防漏压、欠压和过压。上下层的分段接缝位置应错开,其搭接长度:平行渠轴线方向不应小于0.5米,垂直渠轴线方向不应小于3.0米

21、。 整坡:对于填筑完的边坡必须整坡。迎水坡坡面在护坡施工前必须清除直面上松散、不密实的填料,直至设计坡面,使衬砌施工坡面平整、密实,局部不密实的铺以人工夯实处理。背水坡同样进行清理,做到坡面平顺、密实、美观。边线顺直、同宽、平整。 填筑质量保证措施 为保证填筑质量,根据填筑生产流程,建立填筑质量保证体系,落实质量责任制,具体分工如下: 班组长:对各生产环节质量负责自检、自控、对质量缺陷进行弥补、处理; 施工员:地区域集中的几个环节,在生产工艺上进行指导,协助处理有关的质量问题; 试验室人员:对有关人员进行质量要求交底,综合分析质量情况,对出现的质量问题提出处理方案; 技术负责人:对有关人员进行

22、质量要求交底,综合分析质量情况,对出现的质量问题提出处理方案。 根据设计意图及同类型工程的施工经验,对填筑料的开采、制备进行试验。 根据试验确定经济合理的施工碾压参数、试验结果。 现场质量控制分料场控制和堤面控制大范围。 料场控制:即料源控制,除在开采加工上按要求严格控制外,对不合格材料,做到“严格处理”,该弃的料即弃掉; 路面控制:首先是对填筑料的质量控制,其次是对施工参数的控制,再次是对施工面貌的控制;路面控制过程中,根据容易产生质量问题的环节和部位,检查应分主次、轻重;将全面质量管理知识用于施工质量控制。 施工过程中,经常测量填筑断面,使其符合设计要求。 填筑时,先对填筑料进行碾压试验,

23、以保证其达到最佳压实效果;填筑过程中,检测的内容主要有:压实干密度和填筑料筛分试验,采用注水法挖坑试验。施工前期、中期为了掌握规律,试验次数较多,后期主要控制碾压参数,为保证施工质量,适当辅以挖坑检查。 层面注意进行刨毛处理,使层间结合紧密。 施工中材料检验工作应连续进行,以保证施工质量满足规范要求,非规范和非标准的不准使用。 施工中加强现场质量控制,并根据现场实际及时调整有关施工参数,确保质量。 严格控制填土断面尺寸标高。2.4 石方开挖2.4.1 概述本工程石方开挖量较小,分布比较零散,大部分石方采用人工撬挖即可达到开挖要求,对于部分体积较大,人工难以挖移的石方将采用零星爆破的方式开挖,以

24、达到设计的开挖要求。2.4.2 工程施工特点 工程量较小,机械设备利用率不高; 零星分布。2.4.3 施工布置 施工道路布置本工程施工道路将根据现场实际情况及业主指定位置进行道路的新建或整修。 渣场布置根据招标文件、招标图纸及业主指定场地进行布置,对于开挖量较小的地段,尽量做到挖填平衡,减少弃渣量。2.4.4 石方开挖施工2.4.4.1 石方开挖施工程序本工程石方开挖主要采取人工撬挖的方式,部分石方开挖采用爆破作业的方式交叉进行。石方开挖工程量较小,主要针对石方沟槽爆破及岩石粒径大于0.7m3零星孤石爆破。石方开挖的主要工程施工程序为:建筑物测量放样表层清理钻孔爆破石方开挖、运输场地平整提请业

25、主(监理)单位组织验收签证。2.4.4.2 石方开挖施工方法 测量放样石方施工前测量人员会同监理工程师根据设计开挖范围进行工程原始地形断面测量,测量成果交工程计量人员,同时上报测量成果给监理工程师审核确认,石方工程开挖结束后及时会同监理工程师进行竣工断面的测量签证。 表层清理部分需进行钻爆开挖的地段进行石方表层清理工作,并要求达到钻爆设计要求,满足爆破施工条件。 钻孔爆破对岩层较厚或单个岩石粒径大于0.7m3的岩石进行钻孔爆破作业。钻爆设计应符合工程施工规范,防止安全事故的发生,并应确保施工工作断面的形成。 石方开挖运输本工程的沟槽石方及石方明挖主要采用人工开挖撬移的方式进行,零星地段或孤石采

26、用爆破开挖,因本工程形成的石方开挖工程量不大,弃渣不多,采用就地回填平整的方式,利用石渣进行施工道路的铺设回填。 基础开挖结束后,及时提请业主(监理)单位组织验收签证,验收前将认真按施工规范和设计要求作好自检工作。2.4.5 施工安全措施 保证地质缺陷处理工作面照明良好,道路畅通,场地无积水,少噪声。 动力电线、照明和超爆线路不得挂在坍塌体缝隙中或危岩处,以免塌石砸断线路造成事故。 应尽量避免在雨季进行地质缺陷的施工,一定要施工则应考虑地下水对地质缺陷的影响,并采取一定的预防措施。 认真制定地质缺陷处理中的安全措施,加强安全教育。 发现险情预兆时,人员及设备应立即撤离现场。 充分保证地质缺陷处

27、理的必须器材设备供应,避免中途停工。 地质缺陷在开挖过程中,必须经常检查支护,以保证良好的受力状态。 撬挖清理危石时,无关人员应撤离工作面,作业人员应有安全保护措施,用撬棍进行作业。 认真组织地质缺陷处理专业队伍,指定有经验的专职人员和工程师进行指导。2.4.6 质量检查和验收2.4.6.1 开挖前检查和验收开挖施工前,质检人员根据单元划分会同监理工程师进行测量放样成果的检查、记录及签证。2.4.6.2 开挖质量的检查和验收 开挖完毕后,应对开挖后的成果会同监理工程师或业主进行测量认证,并应保证符合工程设计要求。 开挖过程中,测量人员及质检人员应会同现场监理或业主对已完成的工程进行测量定位,以

28、便于工程量的签证及开挖范围的确认。2.5 混凝土浇筑施工2.5.1 施工依据本工程混凝土施工严格遵循招标及合同文件、设计图纸以及工程师指令组织施工. 2.5.2概述本工程混凝土浇筑主要为小体积混凝土的浇筑工程,工程量不多,施工工艺不复杂,针对本工程工作面多的情况,计划在多个工作面同时展开进行工程的施工。2.5.2.1 工程施工特点本工程混凝土浇筑点零星,主要为小体积混凝土,施工工艺简单,工程量不大,所需的机械设备及人员配置量将根据工作面情况配备。几个工作面可同时展开,有利于工程工期的保证。2.5.3 工程现场布置 工程机械布置:根据工程工作面要求,配置0.4m3搅拌机2台,直接安置在施工现场附

29、近,减少运输量。 主材场地布置:水泥存储于水泥库房,根据工程现场需要,进行实时调配。沙石料场尽量根据工程现场情况布置于搅拌机附近,减少砂石料的二次运输。2.5.4 混凝土工程施工2.5.4.1 工程施工程序施工作业准备混凝土搅拌混凝土运输混凝土浇筑、振捣养护。2.5.4.2 工程施工方法。根据混凝土工程施工程序,具体施工方法为: 施工作业准备浇筑前应对模板内或浇筑范围内的垃圾、泥土等杂物清除干净,并检查模板支立是否符合单元工程验收规范,并对施工仓面进行清洗、湿润,本工程若采用木模板应对其表面平整度进行检查并使其保持湿润。开始浇筑前通知监理工程师验收合格后签发开仓证,然后实验室签发混凝土配料单。

30、施工作业各道工序(仓面清理、湿润,模板支立验收)完成后,即可准备进行混凝土搅拌及浇筑工作。 混凝土搅拌 根据配合比对所需原材料(水泥、砂石料、水及外加剂等)进行实地称量,并根据搅拌机容量固定称量标准,骨料的含水率应经常测定,并由实验室对配合比中的水灰比进行及时的修正,以确保混凝土强度。 装料顺序:各种原料在称量完成后,即可进行装料,一般先装碎石、再装水泥、最后装砂子,如需加掺合剂,应与水泥同时加入搅拌机。 搅拌:在上述材料按配合比装入搅拌机后即可进行砂石骨料及水泥的搅拌混合,在骨料充分与水泥混合均匀后即可加入定量的水进行搅拌。 搅拌时间:混凝土搅拌的最短时间根据施工规范要求确定,可按下表采用。

31、掺有外加剂时,搅拌时间应适当延长。混凝土搅拌的最短时间(S)混凝土坍落度()搅拌机机型搅拌机出料量(L) 5003自落式90120150强制式60901203自落式9090120强制式606090 搅拌过程中的检查:由技术部门及质检部门对混凝土的塌落度、和易性等进行鉴定,检查是否符合配合比通知单中的规定要求,如果不符合要求,应调整后再进行搅拌。 混凝土运输 混凝土在现场采用手推车、胶轮车进行运输。 混凝土自搅拌机中卸出后,应及时运到浇筑地点,延续时间,不能超过初凝时间。在运输过程中,要防止混凝土离析、水泥浆流失、坍落度变化以及产生初凝等现象。如混凝土运到浇筑地点有离析现象时必须在浇筑前进行二次

32、拌合。混凝土从搅拌机中卸出后至浇筑完毕的延续时间应符合下表的规定。混凝土从搅拌机卸出至浇筑完毕的时间(Min)混凝土强度等级气温()低于25高于25C30120909060注:掺有外加剂或采用快硬水泥拌制混凝土时,应按试验确定。 混凝土运输道路应平整顺畅,若有凹凸不平,应铺垫桥枋。在浆砌石底板浇筑过程中,严禁踩踏刚完成砌筑的浆砌石。 混凝土浇筑 混凝土下落的自由倾落高度不得超过1.5米,如超过1.5米时应使用溜筒,或者溜槽。 浇筑竖向结构混凝土时,如浇筑高度超过1.5米时,应采用溜筒、导管、溜槽或在模板侧面开门子洞(生口)。 浇筑混凝土时应分段分层进行,每层浇筑高度应根据结构特点、仓面大小决定

33、。一般分层高度为插入式振动器作用部分长度的1.25倍,最大不超过500mm。平板振动器的分层厚度为200mm。 使用插入式振动器应快插慢拨,插点要均匀排列,逐点移动,按顺序进行,不得遗漏,做到均匀振实。移动间距不大于振动棒作用半径的1.5倍(一般为300400mm)。振捣上一层时应插入下层混凝土面50mm,以消除两层间的接缝。平板振动器的移动间距应能保证振动器的平板覆盖已振实部分边缘。 浇筑混凝土应连续进行。如必须间歇,时间应尽量缩短,并应在前层混凝土初凝之前,将次层混凝土浇筑完毕。间歇的最长时间应按所有水泥品种及混凝土初凝条件确定,一般超过4小时应按施工缝处理。 浇筑混凝土时应派专人经常观察

34、模板、预留孔洞、预埋件、插筋等有无位移变形或堵塞情况,发现问题应立即停止浇灌并应在已浇筑的混凝土初凝前修整完毕。 施工缝设置:施工缝的设置应按设计要求,一般按横向进行设置,设置宽度符合设计要求,并采用沥青砂浆灌缝。施工缝处须待已浇混凝土的抗压强度不少于1.2Mpa时,才允许继续浇筑。在施工缝处继续浇筑混凝土前,混凝土施工缝表面应凿毛,清除水泥薄膜和松石子,并用水冲洗干净。排除积水后,先浇一层水泥浆或混凝土成分相同的水泥砂浆然后继续浇筑混凝土。 养护 混凝土浇筑完毕后,应在12小时以内加以覆盖,并浇水养护。 混凝土浇水养护日期,掺用缓凝型外加剂或有抗渗要求的混凝土不得小于28天。在砼强度达到1.

35、2Mpa之前,不得在其上踩或施工振动。柱、墙带模养护2天以上,拆模后,用棉布包住,浇水在棉布上养护,以确保立面结构表面保持湿润状态。每日浇水次数应能保持混凝土处于足够湿润。2.5.5 质量验收 一般规定 结构构件的混凝土强度应按现行国家标准混凝土强度检验评定标准GBJ107的规定分批检验评定。当混凝土中掺用矿物掺合料时,确定混凝土强度时的龄期可按现行国家标准粉煤灰混凝土应用技术规范GBJ146等的规定取值。 当混凝土试件强度评定不合格时,可采用非破损或局部破损的检测方法,按国家现行有关的规定对结构构件中的混凝土强度进行推定,并作为处理的依据。 检验评定混凝土强度用混凝土试件的尺寸及强度的尺寸换

36、算系数应按下表取用,其标准成型方法、标准养护条件及强度试验方法应符合普通混凝土力学性能试验方法的规定。混凝土试件的尺寸及强度的尺寸换算系数骨料最大粒径()试件尺寸()强度的尺寸换算系数31.51001001000.95401501501501.00632002002001.05注:对强度等级为C60以上的混凝土试件,其强度的尺寸换算系数可通过试验确定。 混凝土缺陷处理 混凝土表面蜂窝凹陷或其它损坏的混凝土缺陷按监理工程师的要求进行处理,直到监理工程师验收合格为止,并作好详细记录。 对于不平整混凝土面采用砂轮机磨平至规定坡度。 修补前凿去表面薄弱混凝土,用钢丝刷或压力水冲刷缺陷部分,用水冲洗干净

37、,并充分湿润24h,采用预缩砂浆填补缺陷处,并予以抺平,修整部位加强养护,确保修补材料牢固,色泽一致,无明显痕迹。2.6 M7.5浆砌块石施工2.6.1 概述本工程M7.5浆砌块石主要为建筑工程等,工程量不大,但是分布点较多,施工工艺不复杂,我单位将配备足量的人员及设备以便在多个工作面同时展开施工,以保证工程的施工进度。2.6.1.1 工程施工特点本工程M7.5浆砌石块石墙砌筑工程量不大,技术要求不高;块石运输、堆放及砂石料场地的选择将根据现场的施工条件进行合理的安排,以保证M7.5浆砌块石工程的原材料供应。2.6.2 工程施工现场布置 施工原材料堆放:沿施工面进行块石原料的堆放,砂石料堆放于

38、砂浆搅拌机械附近,加快工作效率,减少二次运输。 施工机械设备布置:浆砌石砌筑的主要设备为砂浆搅拌机械及其附属机械,为保证浆砌石工程的施工质量、进度,我单位将配备2台砂浆搅拌机,合理布置于施工面中间位置,减少砂浆的运输距离,加快工程进度。 施工道路布置:根据现场测量放样,在开挖过程中形成的土石渣进行回填压实,沿施工面平铺形成临时施工道路,以满足工程道路的要求。2.6.3 M7.5浆砌块石工程施工2.6.3.1 浆砌块石施工程序本工程浆砌块石工程量不大,但是布置点较多,将采取多个工作面同时展开的方式进行砌筑,增加人力配置及机械设备的投入,保证多个工作面同时展开进行。浆砌块石施工程序如下:材料采购原

39、材料运输块石选择、修整、清洗砂浆拌制、运输浆砌石砌筑施工浆砌石养护砂浆抹面(勾缝)养护。2.6.3.2 浆砌块石施工方法根据浆砌块石施工工序及施工方法如下: 材料采购本工程所用主要材料包括:块石、水泥、砂石料。 块石的选择:石料应选用材质坚实,无风化剥落层或裂纹,石材表面无污垢、水锈等杂质,用于表面的石材,应色泽均匀。石料的物理力学指标应符合国家施工规范及设计规范要求。 砂石料的选择:砂石料应选用材质坚硬,石粉量及含泥量符合规范规定要求,砂的细度模数应符合相应实验规定。并应报送质检部门进行材料的检验,在满足工程需要的情况下进行选用。 水泥:水泥采用P.C32.5水泥,可直接在当地进行采购,并送

40、至质检部门进行检验,合格后采用。 原材料运输本工程的主要原材料的采购应本着方便、快捷的原则在当地进行采购,块石、砂石料的采购与当地砂石料场签订相关协议,以保证供应;水泥可与业主进行协商,以确定水泥供应商,并满足工程进度需要,在必要的情况下,项目部应组织相关人员进行水泥厂家的考察,以确定水泥质量及供应。 块石、砂石料的运输:根据现场实际情况,项目部可采用两种方式进行运输,由我单位自行配置车辆或直接由砂石料场派车运输。块石在运输至施工场地后应进行沿堆放。砂石料则直接运输至砂浆搅拌场。 水泥的运输由水泥厂家提供,根据项目现场安排运输至搅拌场地或项目部水泥库房。 块石选择、修整、清洗块石进场堆放后,安

41、排砌筑工人对石块在砌筑前进行石料的选择、修整,对表面存在粘土或石渣等的块石应进行必要的清洗,以去掉石料表面泥垢,保持砌体表面湿润,以达到规范规定要求,并做好备料工作。 砂浆拌制、运输 砂浆拌制本工程浆砌块石砌筑用砂浆根据招标文件要求应为M7.5砂浆,主材包括水泥、砂;主要机械设备为砂浆搅拌机。在砂浆拌制过程中应严格按照质检单位给出的配合比进行配料。水泥、砂及水应根据砂浆搅拌机的容量进行称重,拌合。 砂浆运输主要采用人工胶轮车进行运输,由施工便道运输至工作面。 浆砌石砌筑施工 在上述工作完成后即可进行浆砌石工程的施工,砌筑时保持块石(砌体)表面湿润; 浆砌石施工采用座浆法分层砌筑,砌筑应先在基础

42、面上铺筑一层35cm厚的稠砂浆,然后安放块石。 砌筑程序为先砌“角石”、再砌“面石”、最后砌“腹石”。 角石用以确定建筑物的位置和开头,在选石与砌筑时须加倍注意,要选择比较方正的石块,先行试放,必要时须稍加修凿,然后铺砂浆安砌,角石的位置砌筑方法必须准确,角石砌好后,就可把样线挂到角石上。面石可选用长短不等的石块,以便与腹石交错衔接。 面石的外露面应比较平整,厚度略同角石。砌筑面石也要先行试放和修凿,然后铺好砂浆,将石翻回座砌,并使砂浆挤紧。 腹石可用较小的石块分层填筑,填筑前先铺座浆。放填第一层腹石时,须大面向下放稳,尽量使石缝间隙最小,再用砂浆填满空隙的1/31/2,并放入合适的石片,用锤

43、轻轻敲击,使石块挤入灰缝中。 砌筑时石块宜分层卧砌,每砌34皮为一个分层高度,每个分层高度找平一次。要求平整、稳定、密实、错缝、内外搭接,且两个分层高度间的错缝不得小于8cm。必要时设置拉结石,不得采用外面块石、中间填心的方法,不得有空缝,砌缝一般宽23.5cm,严禁石块间直接接触。 砌体每天砌筑高度不应超过1.2m,砌筑过程因故临时中断时,应留阶梯形斜槎,其高度不应超过1.0m,且应待砂浆强度达到2.5MPa后才可继续施工。 在继续砌筑前,应将原砌体表面的浮渣清除,砌筑时应避免振动下层砌体。 浆砌石养护浆砌石体外露面,在砌筑1218h后进行洒水养护,且经常保持外露面湿润,养护时间不少于14天。
