五星级酒店影音系统所需各专业配套要求.doc

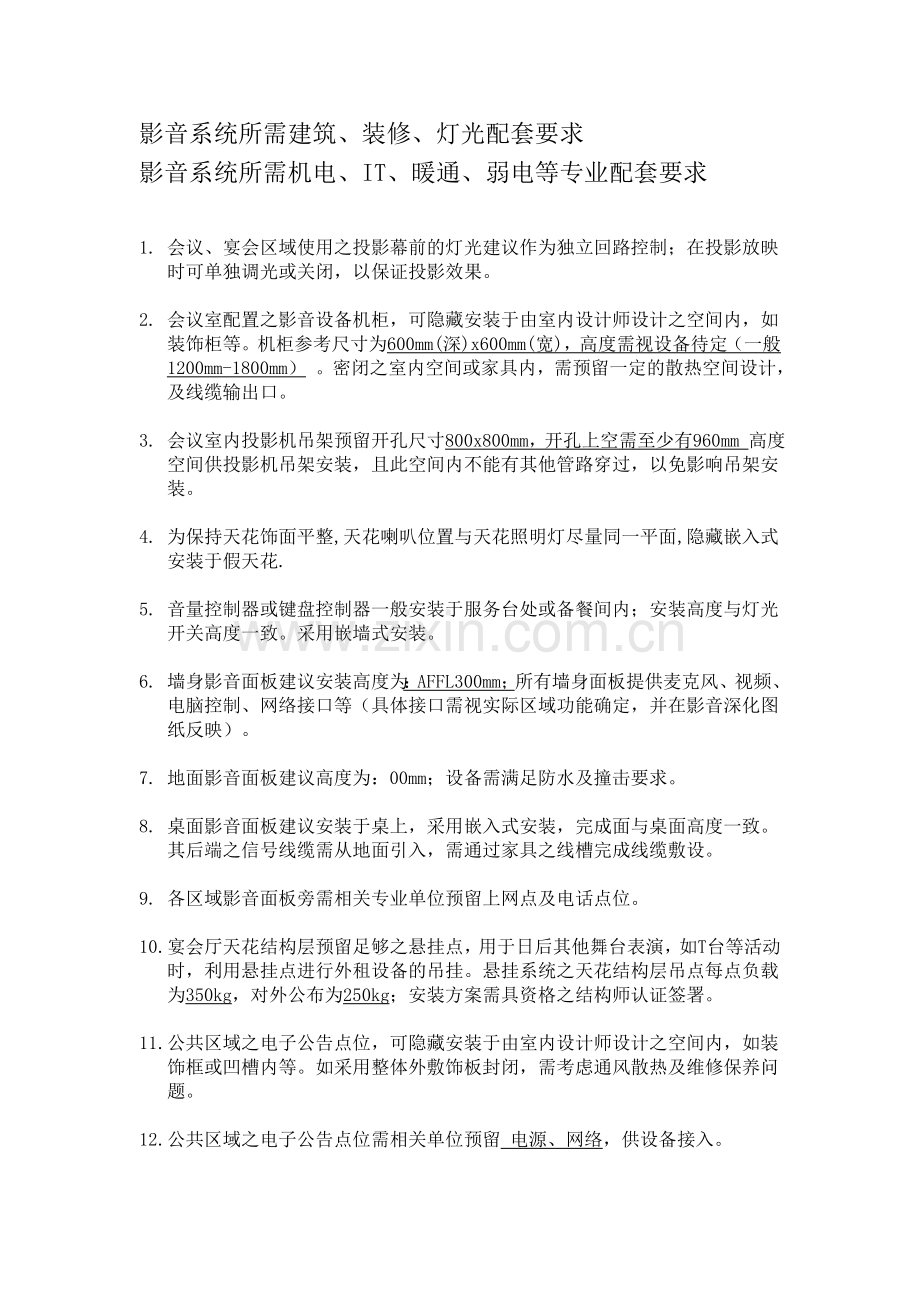

上海XXXX酒店影音系统所需建筑、装修、灯光配套要求影音系统所需机电、IT、暖通、弱电等专业配套要求日期：二零一七年五月十一日Date:11th, May. 2017Version 4.0影音系统所需建筑、装修、灯光配套要求影音系统所需机电、IT、暖通、弱电等专业配套要求1. 会议、宴会区域使用之投影幕前的灯光建议作为独立回路控制；在投影放映时可单独调光或关闭，以保证投影效果。2. 会议室配置之影音设备机柜，可隐藏安装于由室内设计师设计之空间内，如装饰柜等。机柜参考尺寸为600mm(深)x600mm(宽)，高度需视设备待定（一般1200mm-1800mm） 。密闭之室内空间或家具内，需预留一定的散热空间设计，及线缆输出口。3. 会议室内投影机吊架预留开孔尺寸800x800mm，开孔上空需至少有960mm 高度空间供投影机吊架安装，且此空间内不能有其他管路穿过，以免影响吊架安装。4. 为保持天花饰面平整,天花喇叭位置与天花照明灯尽量同一平面,隐藏嵌入式安装于假天花.5. 音量控制器或键盘控制器一般安装于服务台处或备餐间内；安装高度与灯光开关高度一致。采用嵌墙式安装。6. 墙身影音面板建议安装高度为：AFFL300mm；所有墙身面板提供麦克风、视频、电脑控制、网络接口等（具体接口需视实际区域功能确定，并在影音深化图纸反映）。7. 地面影音面板建议高度为：00mm；设备需满足防水及撞击要求。8. 桌面影音面板建议安装于桌上，采用嵌入式安装，完成面与桌面高度一致。其后端之信号线缆需从地面引入，需通过家具之线槽完成线缆敷设。9. 各区域影音面板旁需相关专业单位预留上网点及电话点位。10. 宴会厅天花结构层预留足够之悬挂点，用于日后其他舞台表演，如T台等活动时，利用悬挂点进行外租设备的吊挂。悬挂系统之天花结构层吊点每点负载为350kg，对外公布为250kg；安装方案需具资格之结构师认证签署。11. 公共区域之电子公告点位，可隐藏安装于由室内设计师设计之空间内，如装饰框或凹槽内等。如采用整体外敷饰板封闭，需考虑通风散热及维修保养问题。12. 公共区域之电子公告点位需相关单位预留 电源、网络，供设备接入。13. 嵌墙式电子公告播放盒建议安装于点位天花上方，以订做外壳包裹，确保设备能正常通风散热及维修保养。所订作之外壳需满足设备防潮及虫咬等功能。如播放盒采用电视后挂式安装，需预留一定之散热空间。14. 宴会厅控制室相关专业提资：15. 控制室靠近宴会厅一侧墙身需预留开窗，隐藏安装于由室内设计师设计之空间内，如窗户可贴单向透光膜等，需可打开直接收听现场实际声音。- 控制室吊顶和墙面装修材料和构架应符合消防防火要求，使用阻燃型装修材料，表面阻燃涂覆处理，达到阻燃、放火的要求。- 机房地板需满足：- 机械强度高、承载能力强并符合设备所需、防火性能好； - 表面静电喷塑，柔光、耐磨、防腐蚀； - 粘贴的装饰高压层板，耐磨性及防静电性能优良、抗污染、便于清洗、装饰性强，长期使用无变形、褪色等现象； - 尺寸精度高、互换性能好、组装灵活、维护方便。- 地板需采用防静电地台，防静电地台高度参考高度为200-300mm；如实际情况无法安装防静电地台，地面至少需为 环氧树脂防静电地板 。- 房间要综合考虑照明灯具、空调和湿度设备的配置：为隔音、防尘需装设双层合金玻璃窗，配遮光窗帘等等。- 机房的高度和空间，应考虑敷设地板及吊顶装修后净高。由于机房多采用下进线方式，地板下要敷设走线槽和通风，地板净高一般在200500mm左右；- 房顶吊顶一般要取齐过梁下部，并留足灯具和消防设备暗埋高度。房屋净高应不低于3.2m，(机房设走线架或槽道)。机房地板下应设送风孔道，适当预留一些设备空间。16. 同声传译室相关专业提资（如有）：- 译员室应尽量远离噪声源（例如：外面的交通、建筑内嘈杂的走廓、电梯及厨房）。- 门的选用对保证良好隔音效果很重要：同传室的门应该是一个朝外开的带绞链的门，它可直接通到平台或房间里，门在开关时不应有噪声，并且不能上锁。推拉门及门帘不可接受。- 在同传室内采用防静电的吸声材料降低回声及混响，传译室内的混响时间（参照ISO3382）为0.3s至0.5s，倍频带宽为125Hz至4000Hz。同传室后面与墙之间可采用一层吸音材料制成的屏风，可削弱墙对声音的反射作用。- 译员室与宴会厅间的隔墙隔声量应达到48db；- 两译员室间的隔墙隔声量应达到43db；- 译员室与走道的隔声量应达到41db；- 具体隔墙使用材料选型需要由声学顾问后续深化。17. 每台电视机点位需预留1个电视信号点位、2个双插标准电源、1个互联网插座。其中餐饮包房、贵宾接待室电视机后，除上述预留点位外，需额外预留1个av专用网络接口（需视项目具体确定）。高度位置安装于电视机正后方。其中，用于直播宴会厅信号的网络接口直通至宴会厅影音控制室（中间不能通过交换机等路由交换设备），供互通影音信号使用。18. 电子公告系统 - 显示终端设于大堂、电梯厅、宴会厅及各会议室入口等；各终端点位需机电顾问预留电源2个，RJ45接口1个；- 电子公告系统所用主交换机（核心交换机）及边缘交换机均可利用酒店IT现有数据传输网络，请机电顾问提供各层弱电井/交换机房位置平面图。- 酒店IT现有数据传输网络的核心交换机需预留提供2个1000M网络光纤接口，供电子公告系统服务器（服务器及工作站可置于PABX机房或其它弱电机房，空间约占4U标准机柜）的接入；工作站可与服务器置于同一机房（或置于商务中心，便于运营管理需要）；- 核心交换机与楼层交换机之间的连接均为光纤1000M连接；- 播放站通过UTP双绞线 CAT5e/CAT6与楼层边缘交换机100M连接，传输距离约90100米，超出传输距离需增加信号放大设备；- 电子公告系统所有设备需设置于同一个VLAN；- 外网设端口，可远程访问服务器，用于远程监控及维护，网速需满足要求；19. 背景音乐控制室及相关配套要求- 需要配置空调系统,其风量在每秒0.19立方米,风压50pa- 控制室应处于便于操控之地方，如消控中心，服务中心，PABX机房或其它弱电机房，空间约占1个42U机柜位置。- 背景音乐控制室的影音设备总用电量约为5KW- 配置2个网络数据点，以便控制电脑通过网络下载歌曲（设计中使用电脑式音乐服务器，需通过网络进行版权歌曲的下载）- 影音系统的电源接地须与其它强电系统（例如灯光系统）的接地需要分开不同相位，以免对影音信号产生干扰，地板进行静电处理20. 影音系统垂直线管预留 需于每层弱电井预留2个 50mm X 100mm 线槽（vertical cabling）供影音系统布线使用；线槽只供影音放线使用，不予其他专业共用。21. 信号电缆与供电电缆的交叉: - 应按照有关规范，注意土建预留要遵循平行线缆相互隔离的距离不小于5060cm，竖井通过楼层时要尤其注意，尽量保持间距，避免电力线干扰通信传输。在机房、站区通信、电力线密集井、电缆房中，更要注意各自的盘绕、路径的最优布设。 22. 宴会厅控制室相关配套要求 - 音频、视频设备的总用电量约40KW （不包括舞台灯光所需）- 配置4个网络数据点，用于软件更新、网络连接等- 控制室大部分影音设备应放置于设备柜中，并与灯光系统设备柜保持一定的距离，避免产生干扰- 配备工作灯，灯的选择应避免照明灯的高频对红外控制的影音设备造成的影响- L3宴会厅内需预留3相125amp供电点位；具体位置请参阅图纸- 需要配置空调系统，确保通风，其风量在每秒0.19立方米,风压50pa23. 机房的消防: 要求具备常规的消防栓、消防通道等，按机房面积和设备分布装设烟雾、温度检测装置、自动报警警铃和指示灯、自动手动灭火设备和器材。机房火灾报警要求在消控机房设有监控点。 24. 机房建筑的防雷: 影音设备的接地须与其它强电系统（例如灯光系统）的接地需要分开不同相位，以免对影音信号产生干扰，地板进行静电处理； 避免设备接地网与建筑接地网冲突。禁止直接使用建筑接地线和电源接地线作为系统设备的地线。 24.同声传译室相关配套要求（如有） 同传室应该配有良好的通风系统，以保证至少每小时七次的空气更新，同时不会产生有害于翻译员的气流。如果可以有更高频率的气流更新，应该在同传室内设置开关进行调节。 屋顶的抽风扇应当足够强劲以达到以上的要求，同时又必须尽可能保持极低的噪声，如果通风口是直接对着会议室，应该位于传译室较低的墙面上（可利用冷空气，并可以保证良好的循环），并应朝着传译室的后面以避免气流吹到翻译员的腿上。 有通风系统的同传室内的加权声压级应不超过40dB，通风系统的机械振动应被减到最低。 工作台面应该与同传室同等宽度，它是水平放置的，并覆盖有减震材料以隔绝噪声被话筒拾取并放大出去。工作台面应有足够的强度支持译员控制台的重量、文件、及翻译员，其底面光滑，适用于以下的尺寸： 高：从地板往上0.73m +/- 0.01m总深度：最大0.50m CS0xV&t&H 腿部放置空间：最小0.45m，支撑件不应置于该空间或是阻挠传译员自由活动，固定设备，如照明灯光等应该尽量放置到不干扰工作空间的地方。 每个同传室都至少应有两个紧凑的、低热的定向灯。装置在可调节的支架上，并且不能阻碍工作台面。灯具提供的灯光应该覆盖整个工作面，并且亮度分成两种可供调节：一种是低端的100Lx或200Lx，另一种是高于300Lx的亮度，或者可提供持续的从100Lx到300Lx的可调亮度，该亮度数值从工作面的水平上测试而来。 椅子要求:稳定的支撑可调节高度可调节靠背按人体工程学设计的扶手脚轮不会产生可听见的噪声采用良好散热的材料楼层Area区域用电需求Remark备注功率说明B1员工餐厅1KW培训室3KWL1酒店大堂/公共走廊/洗手间/电梯厅1KW大堂吧2KWL2全日餐厅3KW公共走廊/洗手间/电梯厅 1KWL3会议室6KW本层共有会议室2个区域，每个区域的用电需求为3KW，共6KW多功能厅16KW本层共有会议室2个区域，每个区域的用电需求为3KW，共6KW多功能厅231KW音视频5KW,灯光系统26KW多功能厅23相100A电源点位需额外预留100安三相电源插座，供外来流动或租赁之大功率设备使用。宴会前厅3KW公共走廊/洗手间/电梯厅1KWL4中餐厅（含9个包房）3KW公共走廊/洗手间/电梯厅1KWL5健身房1KW瑜伽房3KW游泳池-水疗（含4个包房）3KW特色餐厅3KW户外酒吧3KWL6行政酒廊（包含本地机柜）3 KWL3宴会厅控制室 120KW40KW仅供给音频，视频设备之用；吊点电源（仅供舞台灯光设备供电）（80kw）。因舞台灯光系统电流较大，若与音视频设备共享一路总线，对音视频系统信号会造成很大的干扰，会产生噪声以及视频图像水波。因此，建议音视频系统能相对于灯光系统予独立变压器供电。控制室地板需作防静电处理。背景音乐控制室5KWL3宴会厅内3相125A电源点位需额外预留125安三相电源插座，供外来流动或租赁之大功率设备使用。
