大思高速公路合同段填石路基试验段总结报告.doc

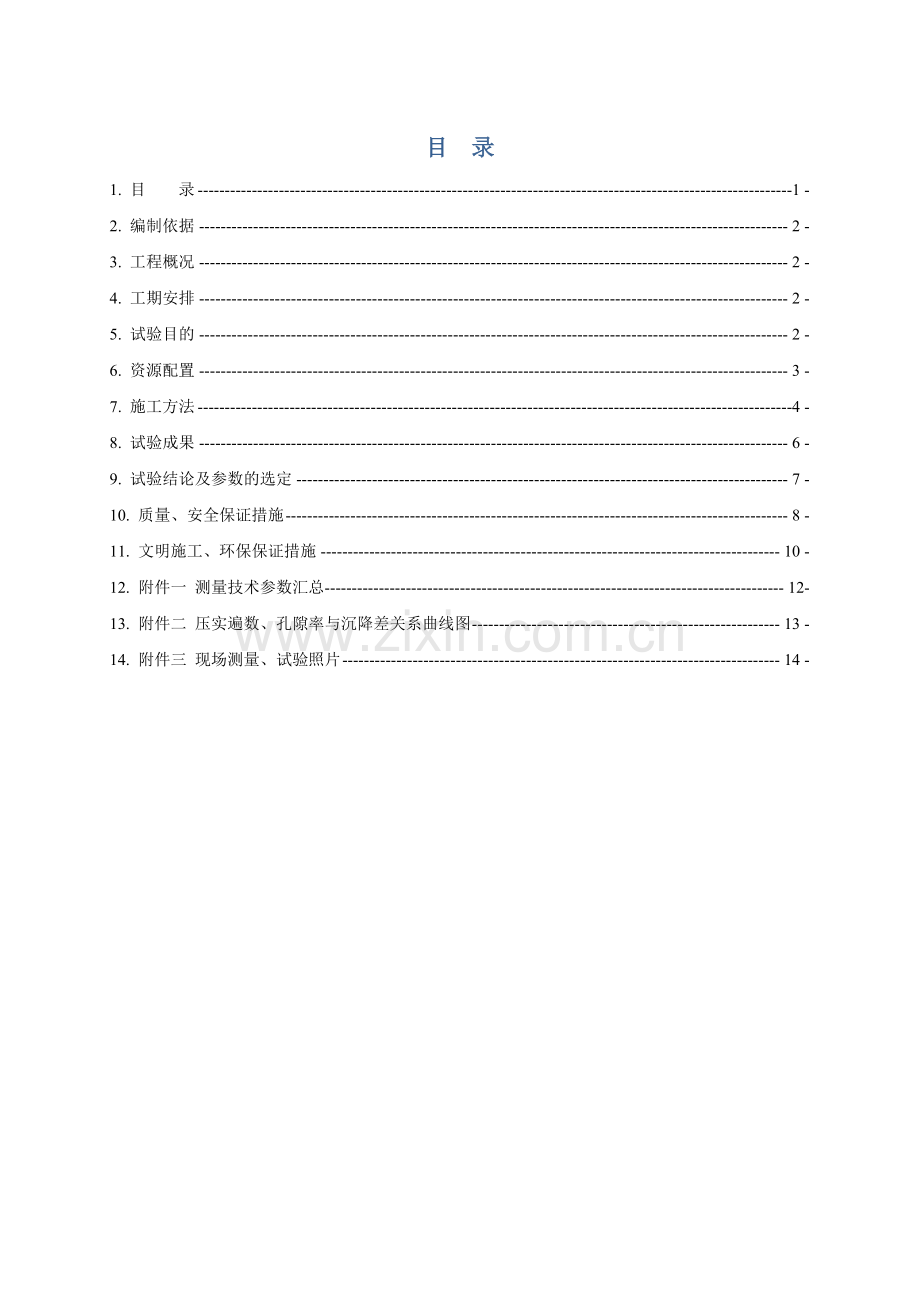

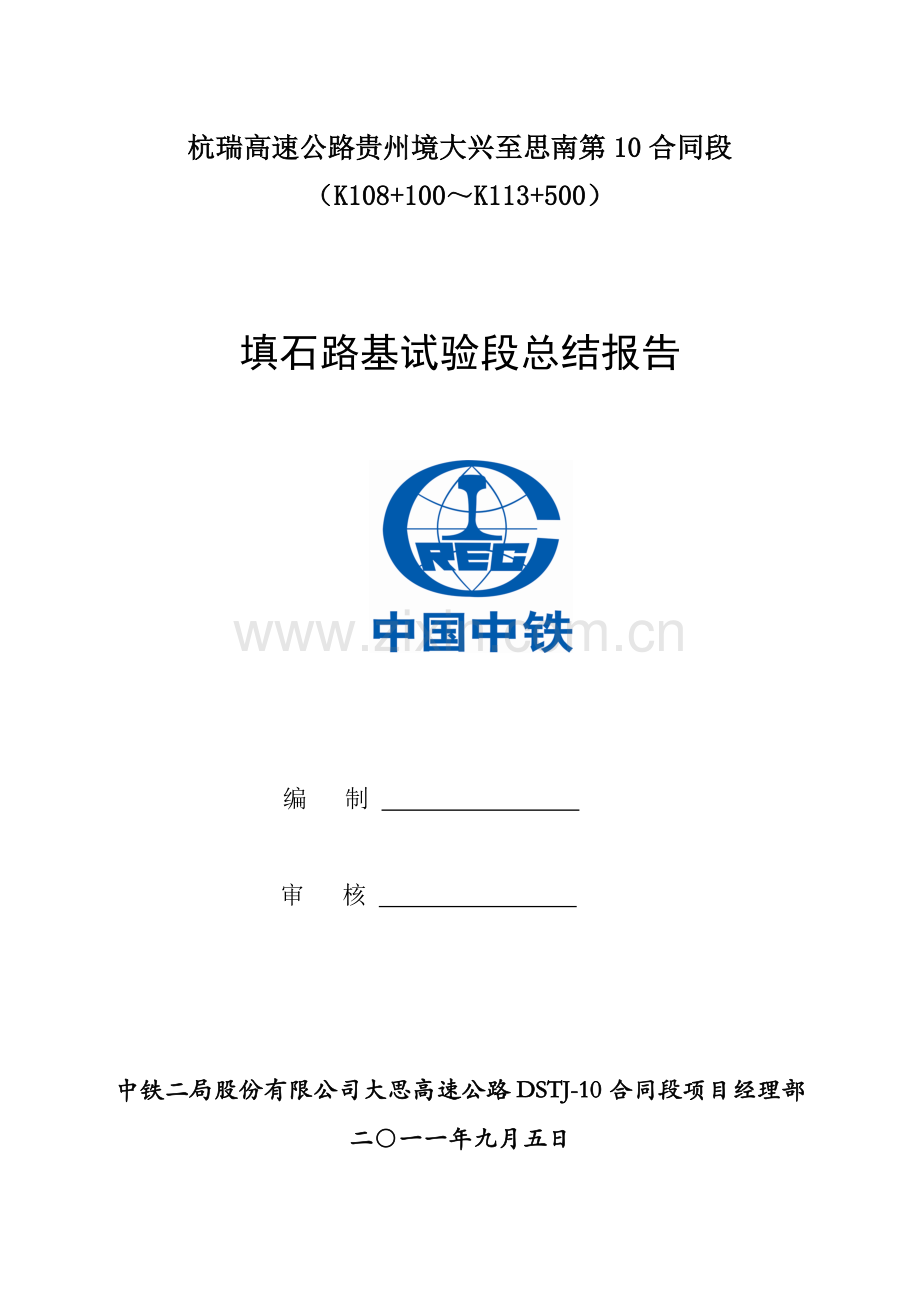

杭瑞高速公路贵州境大兴至思南第10合同段（K108+100K113+500）填石路基试验段总结报告 编 制 审 核 中铁二局股份有限公司大思高速公路DSTJ-10合同段项目经理部二一一年九月五日目 录1. 目 录-1 -2. 编制依据- 2 -3. 工程概况- 2 -4. 工期安排- 2 -5. 试验目的- 2 -6. 资源配置- 3 -7. 施工方法-4 -8. 试验成果- 6 -9. 试验结论及参数的选定- 7 -10. 质量、安全保证措施- 8 -11. 文明施工、环保保证措施- 10 -12. 附件一 测量技术参数汇总- 12-13. 附件二 压实遍数、孔隙率与沉降差关系曲线图- 13 -14. 附件三 现场测量、试验照片- 14 -填石路基试验段总结报告1. 编制依据11已批复的石方路基试验段开工报告12杭瑞高速公路(贵州境内)大兴至思南段第DSTJ-10合同段两阶段施工图设计第二册第一分册。1. 3国家及交通部颁发现行的有关设计、施工规范及验收标准。1. 4工地现场踏勘所获取的资料。1. 5我公司各项资源、质量、安全保证体系管理文件。1. 6我公司对本标段的投标文件及合同文件。2. 工程概况2. 1.根据本标段的地形情况，为确保试验参数的可靠性，我们选择ZK111+525ZK111+585、K111+535K111+613段为填石路基试验段,长度78m，整个试验段地势平坦，没有桥涵等构造物，便于整体摊铺、碾压成形及试验参数的获取。本试验段填料来源为茶园隧道洞渣利用石方。3.工期安排3.1.我工区根据计划在2011年5月15日2011年6月5日之间进行了此次路基石方填筑的碾压性试验。4试验目的4.1.通过填石路基试验路段施工，总结填石路基填方施工合理的施工组织和机械设备的配置方式。4.2.通过本试验路段施工，收集相关数据，指导一工区大面积石方路基填筑的施工。5.资源配置5.1.人员配置施工现场人员配置表序号姓名性别专业职务备注1黄 海男土木工程技术负责人本科2蒙 肸男公路与桥梁副经理本科3龙邵华男土木工程工程部部长大专4彭红星男公路与桥梁工区长本科5王 瑞男公路与桥梁质检工程师本科6刘孝堂男土木工程安全工程师本科7刘益雄男公路与桥梁试验检测工程师本科8王泽贵男工程测量测量工程师本科9王心懿男公路与桥梁技术主管本科10工 人男普工5人11工 人男司机8人5.2.施工机械配置表机械名称规格型号数量制造时间及生产厂家使用年限及状 况进场日期自卸汽车20吨32009年中国良好201105挖掘机日立23012011年中国良好201105推土机TY22012010年中国良好201105平地机PY19012008年中国良好201105压路机厦工25t12010年中国良好201105洒水车12011年中国良好2011055.3.试验仪器设备名称型号数量精密水准仪NA21台全站仪TCR7021台塔尺5米2把花杆3米2套6.施工方法试验段施工采取挖掘机挖料与20吨自卸汽车从茶园隧道运输、推土机摊铺（人工配合找平）、振动压路机碾压、精密水准仪观测沉降量的流水作业方式。6.1.填料前准备（1）、对开挖选用的填筑石料进行单轴抗压强度、易溶盐、颗粒分析等实验。（2）、施工前，清除填筑原地面表层植被，挖除树根及杂草，并将挖除的表层土集中堆放。（3）、清表后，对原基进行填前洒水碾压，达到规定的压实度后，测量高程并请监理验收。（4）、按设计桩位恢复中线及边线。进行水平测量，在两侧指示桩上绑红布条标示出每层边缘的设计标高。按自卸汽车所载方量大小在路基填筑层面上用白灰圈出卸料范围，现场设专人指挥石方调配。（5）、备足填筑石料。6.2、填筑施工石方路基填筑采取路堤全宽水平分层填筑压实的施工方法；纵向分段、水平分层、由低到高、逐层施工的顺序，配套的机械化施工，形成装、运、摊、平、压等机械化流水作业。（1）、装料及运输将爆破开挖后的石料经过筛选和处理后集中堆放在采石场，专人指挥挖掘机装车，20吨自卸汽车运输至施工现场。（2）、卸料卸料由专人指挥自卸汽车卸料。根据已经测设出的中线及边线划出5m5m白灰方格线，指挥人员根据每层不超过层厚50cm及路基宽度计算出每个方格的石方数量和每个方格所卸的车数，然后指挥车辆按照方格网卸料。（3）、分层摊铺分层摊铺采用推土机进行，人工配合找平，使石块之间无明显高差台阶。在技术员确认方格内车数准确后指挥推土机将石料推平（必要时用平地机配合），推平时先中间，后两头。沿线路纵向方向保持中间高，两边低，路基横向做成2%的横坡，推土机平摊铺过程中，技术员带领工人将粒料大的石块击碎，少量无法击碎的用装载机远运至场外，整平结束后进行碾压。分层填料粒径严格按设计要求控制不超过压实层厚的2/3。对于粒径较大块石之间的缝隙，人工利用石屑或适当级配的砂石料填充。摊铺完成后用精密水准仪测量计算出松铺厚度，计算实铺与计划摊铺厚度的误差，以便为计算压实系数提供数据。石方填筑试验边部进行1.5米厚的包边土，同石方填筑试验段一起施工。（4）、分层碾压及布点测设采用厦工25吨型自行式光轮压路机进行碾压。碾压原则为“先压边缘、后压中间，先慢后快，先静压、后振动”（静压2遍、弱振1遍、强振3遍）。第1、2遍静压，行走速度2.8Km/h；第3遍慢速弱振碾压，激振力190KN，振动频率28HZ，速度2.8Km/h；第4遍进行慢速强振碾压，激振力330KN，振动频率 28HZ，行走速度为2.8 Km/h，碾压完毕后按所布设的测点测量其高程并做好记录；第5、6遍仍然强振碾压，激振力330KN，振动频率28HZ，行走速度5.3Km/h，碾压完毕后再次按照已布设的测点分别测量第5、6遍的高程并做好记录。第36遍碾压时先慢、后快，先外、后内，由弱振到强振，由外向内、纵向进退式进行。横向接头重叠14轮迹宽，前后相邻两区段间纵向重叠0.81.0m。碾压6遍后看路基表面是否有明显轮迹，现场技术员跟随压路机随时检查，并做好记录，确保无漏压，无死角，压实的表面做到嵌挤无松动，密实无空洞，平整无起伏。在石料摊铺完毕后，按每20m观测一个断面，每个断面布设3个点，并用全站仪及钢尺准确测放出测点位置，打入钢板桩，在第4、5、6遍碾压完毕后分别测量已布设的所有测点的高程，并记录到测量簿上。测量完毕后进行数据分析，分析结果见填石路基试验段数据分析表。7试验成果7.1.压实系数在试验段施工时，按层厚松铺不大于50cm进行试验，并记录填料振压后的沉降量， 从第4遍开始测量高程并观测沉降差，第4到第5遍的沉降差平均值为3.8mm,第5遍到第6遍的沉降差为2.9mm；第4到第5遍的均方差（标准差）为1.05mm,第5遍到第6遍均方差（标准差）为1.01mm（见后附填石路基试验段数据分析表）。按照规范及设计要求沉降差平均值小于5mm、标准差小于3mm即为合格，本次试验的沉降差与标准差均满足要求。7.2.碾压参数本试验段采用厦工25吨型振动压路机进行压实。第1、2遍均采用慢速静压，行走速度为2.8Km/h；第3遍慢速弱振碾压，激振力为190KN，振动频率为28HZ，行走速度为2.8Km/h；第4遍慢速强振碾压，激振力为330KN，振动频率为 28HZ，行走速度为2.8 Km/h；第5遍、第6遍强振碾压，激振力为330KN，振动频率为 28HZ，行走速度为5.3Km/h；第5遍碾压后测得路基沉降量已变化缓慢；第6遍继续采用强振碾压（与第5遍参数相同），碾压后测得路基沉降已无明显变化。经检查，路基表面无明显孔洞，大粒径石料不松动。（具体数据见后附填石路基试验段数据分析表）。本次路基填石试验路段的施工，填料粒径按要求不超过压实层厚的2/3，压路机自重20吨，摊铺机械和整平分别采用TY220型推土机和PY190型平地机。在今后填石路基的施工过程中，对路基填石各层的松铺厚度、碾压遍数、施工机械的配置将严格按照本次试验路段所提供的数据施工，并按计划保质保量完成本合同段一工区的石方路基填筑的所有施工。8.试验结论及参数的选定根据试验段的试验结果，结合设计文件、有关规范标准及业主的相关要求，厦工25吨型压路机碾压6遍时为最佳碾压遍数，此时平均沉降差为2.9mm（按实际测量碾压遍数从第4遍开始），均方差为1.01mm，满足规范及设计要求。因此，我工区计划采用的机械配置为：松铺厚度50cm，25吨振动压路机静压2遍、弱振1遍、强振3遍，外观无明显轮痕，沉降量及方差均满足设计要求，可以作为今后石方路基填筑大面积施工的指导参数。具体选定的人员与机械等配置见下表：压实沉降差（mm）孔隙率（）最大粒径松铺厚度（cm）机械配置人员配置碾压遍数备注平均值小于5,标准差小于3 19.6不超过层厚2350挖掘机和洒水车各2台，推土机、平地机各1台，25吨压路机1台，自卸汽车5辆管理人员10人、司机8人和普工5人6遍碾压时，静压2遍、弱振1遍、强振3遍9质量、安全保证措施9.1质量保证措施（1）、施工时严格按图纸和施工规范进行施工。（2）、石方试验段填筑时，严格控制填料质量及粒径，并选择合适的压实时间。（3）、现场试验时，认真、及时地填写试验过程中的各类数据，以保证填方试验段成果的真实、可靠性。（4）、严格报检制度，及时报请监理工程师验收。（5）、虚心接受监理及业主提出的指导性意见，积极请教，完善质保措施。（6）、碾压密实是关键。压路机先静压2遍，再开始振动碾压，振动时，先弱后强，先慢后快， 来回往返碾压密实，由两侧向中间碾压，碾压时横向接头重叠0.40.5m，做到碾压均匀， 无漏压、无死角，记录好碾压遍数，碾压方式、方法，振动频率和碾压行驶速度。（7）、加强沉降观测：由测量队派驻现场专职测量员跟踪测量，每项测量结果都必须经测量监理工程师确认。测量用的各项仪器的精度、灵敏度必须满足要求，并定期进行校检。（8）、基底清表后碾压密实，经监理工程师验收合格后，再进行填筑。（9）、填石路堤使用各种压实机具时的注意事项与压实填土路基相同，而填石路堤压实到所要求的紧密程度所需的碾压或夯压的遍数严格经过试验确定。9.2安全保证措施（1）、加强安全教育，树立安全意识，由项目部定期组织安全学习、安全检查，消除隐患，防患于未然。（2）、设立专职安全员并建立24小时旁站制度，及时纠正和消除施工中出现的不安全苗头。（3）、对施工人员定期进行安全教育和安全知识的考核，进入施工现场的人必须配戴安全帽。工地设立明显的安全警示牌和安全注意事项宣传栏。（4）、路基机械化施工要注意人员、机械安全，施工机械要定期维护保养，不带“病”作业，各类机械设备操作人员必须持证上岗，无证人员或非本机人员不得上机操作。（5）、施工场地的油库、料库，设置防雷设施，定期检查接地电阻，防止雷击。（6）、生产管理以安全为中心，施工中采用安全稳妥的方案，严禁盲目冒进。当生产进度与安全发生矛盾时，进度应服从安全。10文明施工、环保保证措施10.1文明施工保证措施（1）、创建文明工地，维护周围环境整洁，不断提高文明施工水平，使文明施工规范化、标准化、制度化，认真贯彻地方政府和业主有关文明施工的各项要求，推行现代管理方法，科学组织施工，做好现场文明施工的各项管理工作。（2）、加强宣传教育，统一思想，使全体职工认识到文明施工是企业形象，是队伍素质的反映，是安全生产的保证，以提高员工文明施工和加强现场管理的自觉性。（3）、结合本工程实际情况，对项目指挥部及各作业队负责人进行明确分工，落实文明施工现场责任区，制定相关规章制度，确保文明施工现场管理有章可循，做到事事有人管，处处有人负责。（4）、合理布置场地，各项临时设施必须符合规定标准，做到场地清洁，道路平顺，排水畅通，标志醒目，生产环境达到标准化作业要求。（5）、施工机械、车辆按照施工总体平面布置图规定的位置和线路行使，不任意侵占场内道路，各种施工机械进场须经过安全检查，经检查合格的方能使用，施工机械操作人员建立机组责任制，并按规定持证上岗，禁止无证人员操作。（6）、保持施工现场道路畅通，排水系统处于良好状态，随时清除建筑垃圾，保持场容场貌的整洁。在车辆、行人通行的区域施工设置沟井坎穴覆盖物和施工标志，不发生切断和阻塞现场交通情况。（7）、加强检查监督，从严要求，持之以恒，使文明施工现场管理真正抓出成效，项目班子成员对文明施工现场实行定期不定期检查，每月组织一次专项检查，对照评分，严格奖惩，交流经验查纠不足。（8）、按业主及建设主管部门的指示要求，同时认真听取驻地监理意见，协调好各方关系，争创安全文明标准工地。10.2环境保护措施（1）、学习贯彻地方政府环保法规及有关规定，明确本标段的环保要求，增加投入，制定相应措施，处理好施工与环保的关系。（2）、施工便道晴天要经常洒水，防止尘土飞扬，污染周围环境。（3）、禁止机械车辆高声鸣笛，控制噪音污染。（4）、装运石方的车辆，必须装载适量，保证行使中不污染道路环境。（5）、合理布置施工场地，生产、生活设施布置在规定范围以内，施工尽量不破坏原有的植被，保护自然环境。附件：1、测量技术参数汇总 2、压实遍数、孔隙率与沉降差关系曲线图 3、现场测量、试验照片 附件一测量技术参数汇总表各项技术参数汇总表里程桩号填前零层面高程（m）填后平整后高程（m）松铺厚度（m）第六遍第七遍第八遍高程（m）压实厚度（m）沉降差（%）高程（m）压实厚度（m）沉降差（%）高程（m）压实厚度（m）沉降差（%）K111+535左40m800.212800.7140.502800.6580.4460.056800.6550.4430.003800.6530.4410.002左50m800.191800.6720.481800.6240.4330.048800.6210.430.003800.6190.4280.002左60m800.291800.7720.481800.7160.4250.056800.7140.4230.002800.7130.4220.001左70m800.273800.7990.526800.750.4770.049800.7470.4740.003800.7450.4720.002左80m801.151801.6420.491801.5890.4380.053801.5860.4350.003801.5840.4330.002K111+555左40m800.213800.7360.523800.6780.4650.058800.6760.4630.002800.6750.4620.001左50m800.241800.7370.496800.6820.4410.055800.6790.4380.003800.6780.4370.001左60m800.177800.6940.517800.6470.470.047800.6450.4680.002800.6430.4660.002左70m800.243800.7350.492800.6780.4350.057800.6760.4330.002800.6750.4320.001左80m800.281800.7820.501800.7470.4660.035800.7440.4630.003800.7420.4610.002K111+575左40m800.246800.7420.496800.6840.4380.058800.6820.4360.002800.6810.4350.001左50m800.263800.7750.512800.7270.4640.048800.7250.4620.002800.7240.4610.001左60m800.278800.7630.485800.7150.4370.048800.7120.4340.003800.710.4320.002左70m800.179800.6960.517800.6380.4590.058800.6360.4570.002800.6350.4560.001左80m800.138800.6160.478800.5750.4370.041800.5720.4340.003800.570.4320.002K111+595左40m800.246800.7350.489800.690.4440.045800.6880.4420.002800.6860.440.002左50m800.161800.6620.501800.630.4690.032800.6280.4670.002800.6270.4660.001左60m800.278800.7760.498800.7220.4440.054800.7190.4410.003800.7170.4390.002左70m800.248800.7450.497800.6860.4380.059800.6840.4360.002800.6820.4340.002左80m800.303800.7480.445800.7170.4140.031800.7150.4120.002800.7140.4110.001K111+613左40m800.233800.7120.479800.6670.4340.045800.6640.4310.003800.6630.430.001左50m800.213800.7050.492800.6680.4550.037800.6660.4530.002800.6640.4510.002左60m800.156800.6520.496800.6180.4620.034800.6150.4590.003800.6130.4570.002左70m800.298800.7860.488800.7570.4590.029800.7550.4570.002800.7540.4560.001左80m800.254800.7570.503800.6990.4450.058800.6970.4430.002800.6960.4420.001平均值0.495800.7180.4480.048800.7160.4450.002800.7150.4440.001附件二：填石试验段路基压实遍数、孔隙率与沉降差关系曲线图附件三现场测量试验照片
