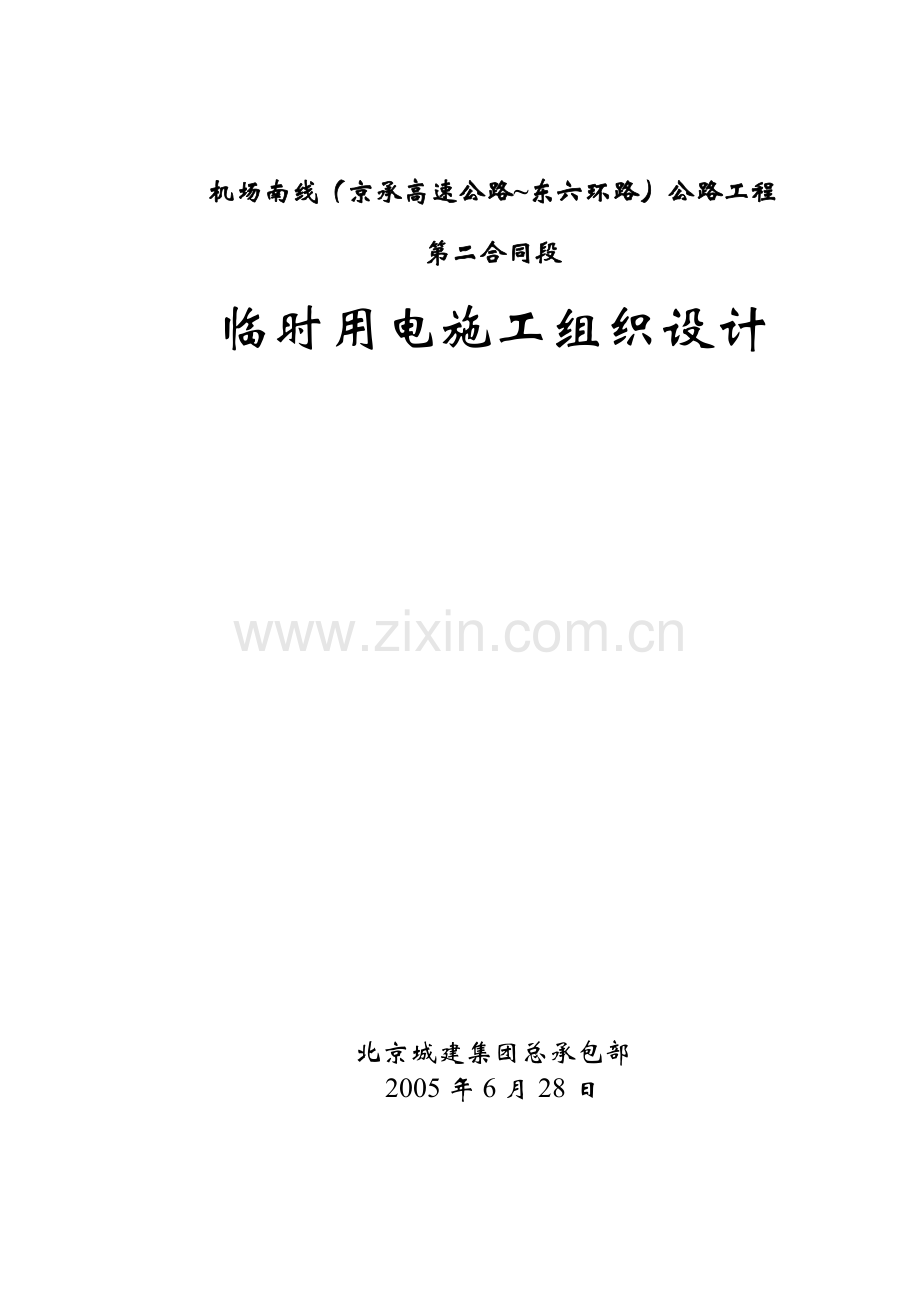

机场南线（京承高速公路~东六环路）公路工程
第二合同段
临时用电施工组织设计

北京城建集团总承包部
2005年6月28日

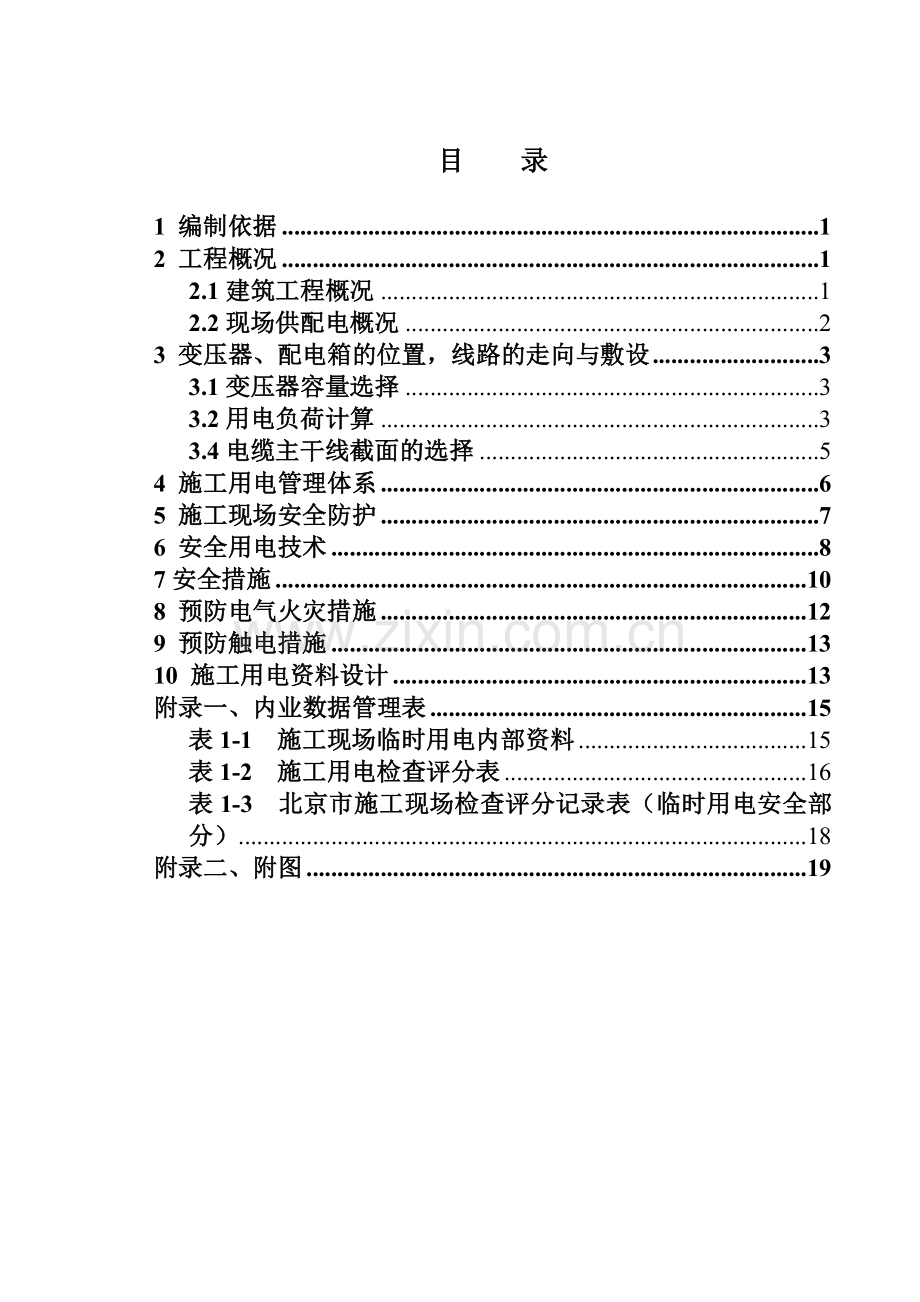

目 录

1 编制依据 1
2 工程概况 1
2.1建筑工程概况 1
2.2现场供配电概况 2
3 变压器、配电箱的位置，线路的走向与敷设 3
3.1变压器容量选择 3
3.2用电负荷计算 3
3.4电缆主干线截面的选择 5
4 施工用电管理体系 6
5 施工现场安全防护 7
6 安全用电技术 8
7安全措施 10
8 预防电气火灾措施 12
9 预防触电措施 13
10 施工用电资料设计 13
附录一、内业数据管理表 15
表1-1 施工现场临时用电内部资料 15
表1-2 施工用电检查评分表 16
表1-3 北京市施工现场检查评分记录表（临时用电安全部分） 18
附录二、附图 19

1 编制依据
1.1现场勘测结果
1.2施工现场所需用电施工机具数量
1.3各种临电技术规范
序 号
名 称
编 号
1
《施工现场临时用电安全技术规范》
JGJ46-2005
2
《建设工程施工现场供电安全规范》
GB50194-93
3
《建筑施工安全检查标准》

4
《低压配电设计规范》
GB50054-95
5
《漏电保护器安装和运行》
GB13955-92
6
《北京地区电气规程汇编》

7
《建设工程施工现场安全防护、场容卫生环境保护及保卫消防标准》
DBJ01-83-2003
2 工程概况
2.1工程概况
机场南线（京承高速公路～东六环路）公路工程西起京承高速公路，东至东六环路，路线全长17.97km，共分9个标段，本标段为第二标段，起止桩号为K2+090.63～K3+959.13，该段全长1868.5m，是高架桥段，温榆河大道布置在其下，道路等级为城市主干路。
2.2现场供配电概况

2.2.1本工程保护接地装置形式采用TN-S接地保护系统，具体作法见下面系统图：
施工用电采用TN－S系统图示例
2.2.2低压供电方式：
供电方式为放射式，各支路直接由现场变压器低压柜一级空气开关引出至现场二级分配电箱。
2.2.3从一级电箱引出至二级配电箱再至三级配电箱（流动开关箱），箱内均设置漏电保护开关，形成三级配电三级保护。一级箱内漏电保护开关动作电流为100mA，二级分配电箱内装的漏电开关动作电流为75mA, 三级配电箱内装的漏电开关动作电流不大于30mA，动作时间均不大于0.1S。
3 变压器、配电箱的位置，线路的走向与敷设
3.1变压器容量选择
3.1.1负荷的统计
施工现场用电机具表 表1-1
序号
名 称
型号
规格
单台
功率（KW）
单位
数量
总功率
（KW）
一、电动施工机具
1
龙门吊
H3/36B
90
台
6
1080
2
插入式振捣器
ZN-50
1.1
台
70
77
3
平板式振捣器
HZ2-7
1.5
台
10
15
4
水泵
4寸
7.5
台
10
75
5
套丝机
TQ-3
1
台
6
6
6
电刨
MB1043
3
台
6
18
7
电钻
VV508
0.52
台
10
5.2
8
电锯
MJ217
7
台
6
42
9
钢筋切割机
WQ40
12
台
6
72
10
钢筋弯曲机
GQ40
2.8
台
6
16.8
10
消防水泵

30
台
4
120
小计
2980
11
电焊机
BX3-300-2
20
台
15
300
小计
2400
12
照明灯具

855
13
电暖气

2
个
20
40
小计
1355
3.2用电负荷计算
计算公式：
P=1.1×(K1ΣP1/COSΦ+K2ΣP2+K3ΣP3)
=1.1×(0.5×2980/0.75+0.5×2400+1×1355)
=1.1×(1986+1200+1355)
=4995(KVA)
式中：
P----供电设备总需要容量
P1----电动机额定功率(KW)
P2----电焊机容量 (KW)
P3----照明容量(KW)
K1 、K2 、K3—需要系数 (见下表)
用电名称
数 量
需要系数
K
数 值
电动机
3～10台
11～30台
30台以上
K1
0.7
0.6
0.5
电焊机
3～10台
10台以上
K2
0.6
0.5
室外照明

K3
1.0
需用系数的确定
K1电动机需用系数（10-30台取0.5）
K2电焊机需用系数（10台以上取0.5）
K3照明系数取1
COSφ----电动机的平均功率因数取0.75(在施工现场最高为0.75～0.78)。
计算负荷4995(KVA) ，业主应提供负荷为10台500KVA的变压器才能满足总需要容量的要求。变压器的位置应布置在用电负荷的中心位置（见附图）。
3.3配电箱的位置，线路的走向与敷设
为满足本工程施工现场的用电需要，现场共设置10台500KVA变压器， 11台一级配电箱，沿基坑周围设置26台二级箱。二级箱以下各分包单位可根据施工情况自行布置。由变压器引到一级配电箱的电源电缆均采用VV22—4×240+1×120的铜芯双塑内凯装电力电缆。一级配电箱至二级箱采用VV22—3×185+2×95的铜芯双塑内凯装电力电缆。一级配电箱均做围拦防护并做防雨防砸措施。总配电箱的编号依次为ZXA-1、2、3、4……11，二级配电箱的编号依次为FXB-1、2、3、4……26。
3.3.1现场1#-3#变压器为现场办公区及D-Ⅲ、C-Ⅲ、B-Ⅲ提供电源；4#-5#为D-Ⅱ、D-Ⅰ、C-Ⅰ提供电源；6#-8#为C-Ⅱ、B-Ⅰ、B-Ⅱ及部分A-Ⅰ区提供电源；9#-10#为A-Ⅱ、A-Ⅲ及部分A-Ⅰ区提供电源。
3.3.2所有电缆敷设采用直埋方式，埋深地下0.7m，开槽宽度0.7m，并在电缆上、下均匀铺设不小于100mm厚的细砂，然后覆盖灰砂砖等硬质保护层，拐角处和沿电缆直线间距30m设一个标志桩牌。
3.3.3因目前现场变压器仅三台，随着工程进展还需逐步增加变压器。为了便于以后电缆通过硬化道路，需在硬化道路上预留电缆沟，共6处，位置见附图，电缆沟做法见92DQ4。
3.4电缆主干线截面的选择
干线导体截面的选择，按三条基本原则确定各干线的电缆截面积（1）按机械强度选择，线路能承受各种外力和自身重量负荷，才能保证线路安全运行（2）按允许电流量选择，即能在导线中连续通过最大负荷电流时，导线发热也不会超过允许的温度。（3）按允许电压损失，此线路电压损失不能超过允许的范围，电压损失不得超过±5℅。

S1=Kx(ΣP·L)/C铜△U
式中：
Kx----需要系数
P----设备容量，对于长期工作制的设备就是铭牌功率值，KW
L----从电源到负荷点的距离。
△U----设备所在线路的允许电压损失百分比，临时供电线路允许电压损失为5%。
C----计算系数，在供电系统中，铜线的计算系数C=77，铝线的计算系数为C=46.3。
4 施工用电管理体系
项目经理：高登飞
安保部：于亚斌
临电主管：刘成
电工：罗富明
电工：王志勤

5 施工现场安全防护
5.1施工中不得在高低压变压器及线路下方搭建工作棚、宿舍，堆放材料及其它杂物等。
5.2施工中外侧边缘与外电架空线路必须保持安全距离，1～10KV的线路距在建工程边缘最小安全距离不得小于6m。
5.3施工现场的机动车道与外电架空线路交叉时，架空线路的最低弧垂点与路面的垂直距离不得小于6m。
5.4起重机的任何部位或被吊物品边缘与架空线路边缘最小水平距离应大于2m。
5.5配电室、配电箱的设置及防护。
5.5.1配电柜应设在配电室内，配电室应能自然通风，并且要有防雨、雪和动物出入措施，配电室内的顶棚距地面不低于3m，单、双列布置不小于2m，维护通道宽度不小于1m。
5.5.2室外固定式配电箱应设在室外±0以上，设在不低于0.4m的水泥抹面的砖基础上，基础内应留有存放余量电缆，且有装电缆的方便孔槽，配电箱底边距地面垂直距离应大于1.3m，但小于1.5m。
5.5.3室外固定式配电箱应设防砸、防雨棚和围栏，围栏不低于1.7m，格栅间距不大于0.15m，配电箱的操作通道宽度不小于1.2m，维护通道宽度不小于1m，围栏门往外开启，围栏明显位置悬挂用电警告牌，配电箱管理制度牌及负责人牌，箱、柜、围栏为金属体的均要明显接PE线。
5.5.4在达不到以上三条的最小安全距离时，必须采取防护措施即增设屏障、遮栏、围栏，并悬挂醒目的警告牌，特殊情况下设专人看管。在架设防护设施时，应有电气工长和专职安全员负责监护，完工后经临电技术负责人验收合格且办理完验收资料，方可通知送电使用。
6 安全用电技术
6.1接地：工程施工现场临时用电的中心点接地采用TN－S接零保护，统一为绿黄双色线。
6.2电气设备的金属外壳必须做好保护零线的可靠连接，保护零线，在变配电室PE端子排上，则与工作零线并列引至现场一级配电箱处。
6.3接地装置：现场第一级固定配箱处做一组重复接地极（三根φ50的镀锌钢管和40×4mm的镀锌扁钢连成一体后，与固定配电箱上保护接零排连接牢靠）或与结构基础钢筋接地体用40×4mm镀锌扁钢焊至固定配电箱处和保护接零排连接可靠。重复接地电阻值应不大于4Ω。
6.4塔吊、提升架在塔吊底部的对角作两组防雷接地装置，接地电阻要求小于4Ω，并在顶部必须装独立避雷针。
6.5各种机械设备的金属外壳和办公区及宿舍屋顶处必须做防雷接地装置保护。
6.6施工现场所有用电设备，除做保护接零外，必须在设备负荷首端装设漏电保护装置。
6.7配电箱应靠近电源，并设在无灰尘、无水源、无蒸汽、无腐蚀物质及振动的地方，配电箱内能自然通风，并采取防雨、雪和动物出入的措施，变配电室内放置不少于4个干粉灭火器。
6.8配电柜应装设短路、过负荷和漏电保护器，各种配电线路应编号，并标明用途。
6.9电焊机应独立装设漏电开关控制，机壳必须接地保护，一次侧导线小于5m，二次侧导线小于30m，导线与焊机端口连接必须牢固，并要求双线同时到位。
6.10电缆在室外直接埋地的深度不小于0.8m，并在电缆上、下均匀铺设不小于100mm厚的细砂，然后覆盖灰砂砖等硬质保护层，拐角处和沿电缆直线间距30m设一个标志桩牌。
6.11电缆穿越建筑物、构筑物、道路、易受机械损伤的场所及引立面2.5m高度或埋地下0.6m处，必须加设防护套管。
6.12对高压配电装置，每周巡视检查一次，遇有大风、暴雨、冰雹、大雪等，对室外电气设备随时巡检。高压配电装置的巡检内容：
6.12.1变压器的油面位置应合格，油色应正常，桶皮、油截门、油面指示计等处应清洁，无渗漏现象。
6.12.2所有瓷绝缘部分应无掉瓷、破碎、裂纹及闪络放电痕迹和严重的电晕现象，瓷绝缘表面应清洁。
6.12.3各部位的连接点应无腐蚀及过热现象。
6.12.4应无异常响声。
6.13对现场的配电系统每月巡检三次，并做好记录。
6.14在电气设备高峰使用时，根据现场机械使用情况，先主后次，适当调整，防止过负荷运行。
6.15电气设备例闸操作要求：
6.15.1送电时，先合隔离开关，后合负荷开关，停电时顺序与此相反，严禁带负荷拉合隔离开关。
6.15.2变压器两侧开关的操作顺序：停电时，先停负荷侧开关，后停电源侧开关，送电时顺序与此相反。
6.15.3单板隔离开关及跌开式熔断器的操作顺序：停电时，先拉中间相，后拉两边相，送电时顺序与此相反，刮风天气要顺风向操作。
7安全措施
7.1对工地所有施工人员必须进行安全用电教育，安全员到场登记入册，并归档备案。
7.2电气工作人员，严格按《施工现场临时用电安全技术规范》（JGJ46-88）进行操作、运行检修、试验。
7.3局部照明和潮湿场所及金属容器内，必须使用不超过12V的行灯。
7.4用电人员必须戴安全帽、绝缘手套、穿绝缘鞋、穿长袖衣裤，并检查有效完好，方可上岗作业。
7.5电焊工工作时，必须穿绝缘鞋、工作服，上衣不许扎在裤内，口袋须有遮盖，裤腿不得卷边，系好鞋带。
7.6禁止在易燃易爆场所进行焊接工作；在易燃易爆场所附近焊接时，距离不得小于10m，并在工作之前备有灭火器和水等物品。
7.7使用焊机之前，必须检查机械各部件是否完整牢固，外壳接地是否可靠，防雨罩是否齐全。电流调节器是否灵活有效，导线绝缘是否良好。符合要求后，方可使用焊机。
7.8焊接场所必须备有灭火器及水，防止金属溶渣飞扬四溅，引起火灾。露天焊接时，遇雨停焊，避免漏电伤人。
7.9对移动电动工具，使用前应摇测绝缘电阻值，阻值合格后方可使用。
7.10使用移动式砂轮机时，应先紧固被切物、人与砂轮片应保持侧面50cm的安全距离。切割时应戴防护眼镜，不要用力过猛，防止砂轮片飞出，破碎伤人。
7.11电工上班操作时，必须穿戴好安全防护用品，切记操作规程，非电工严禁操作。
7.12施工机具接入电源，必须经过两级漏电开关，其末端漏电开关额定漏电动作电流不大于30mA；潮湿场所和金属容器内其末端漏电开关额定漏电动作电流不大于15mA；其动作时间均为0.1s。
7.13变配电室值班人员必须具有高压操作证的电工进行工作。
7.14 六台龙门吊防雷装置，每台龙门吊的牛腿与塔吊基础钢筋连焊牢固，再从连焊扁钢引出塔吊基础平面，然后和两组接地联焊牢固。并摇测接地电阻值小于4Ω，塔吊避雷装置详见下图。

7.14一级配电箱与二级配电箱的重复接地，镀锌钢管埋入地下2.5m，钢管间距为10m，镀锌扁钢与镀锌钢管抱焊。再与镀锌扁钢连焊引到配电箱防护栏内，将镀锌扁钢端头在台钻上，钻两个Φ8孔洞，然后用绿、黄双色BV-16mm2的塑铜线两端压接铜鼻子涮好锡，用Φ8的镀锌螺栓一根与防护栏连接牢固，一根与PE排连接牢固。

8 预防电气火灾措施
8.1电气材料必须按有关规定进行严格的进场检验，对不合格产品一律禁止使用。
8.2各种电气设备的安装必须按规范要求安装，禁止供电线路超负荷的运行。
8.3施工现场严禁使用电炉。用碘钨灯时，灯与易燃物间距要大于30cm，存放易燃、可燃材料的库房、木工房、油漆配料房及防水作业场所应使用低压照明。
8.4使用电焊机要执行用火证制度，并有人监护，施焊周围不能存在易燃物体，配齐防火器材。
8.5存放易燃气体，易燃物的仓库照明要采用防爆型灯具。
8.6配电箱、开关箱内严禁存放杂物及易燃物体，应派专人负责，定期清扫。
8.7一旦因电气设备故障引起火灾，必须使用“干粉”或“1211”等灭火器进行灭火。在没有确认已断开电源的情况下，禁止使用清水进行电气火灾现场灭火。
8.8带电灭火时，喷嘴及人体与带电体保持一定的安全距离，在10KV电压时不小于0.4米，35KV时不小于0.5米。架空线路或高空灭火时，人体与带电体之间的仰角应大于45度，并站在线路外侧，以防断线电人。
8.9配电箱处各放置一组干粉灭火器。
9 预防触电措施
为了用电安全，进场民工必须进行用电安全教育，登记入册、备案。
9.1非电工严禁进行电工操作。
9.2用电机械设备和照明灯具必须装设二级漏电保护器，末级漏电动作额定电流不大于30mA，动作时间小于0. 1s；潮湿场所、金属容器装设漏电保护器，漏电动作额定电流不大于15mA，动作时间小于0.1s。
9.3机械设备的金属外壳必须装设接地保护线，连接牢固。
9.4一级（区域）配电箱必须做重复接地，并且电阻值小于4Ω，重复接地与配电箱的接地端子排连接牢固。
9.5箱内漏电开关必须灵敏有效，值班电工每天检验一遍，并记录存档。
9.6对分包队伍进行技术交底，让外包队伍编制临电方案，按方案检查验收合格后，方许用电。
9.7 对电气设备及导线必须进行绝缘摇测电阻值。
9.8 用电人员必须穿戴必要的劳保用品如绝缘手套、绝缘鞋，正确使用电气工具。
9.9 对导电材料利用黑板报进行宣传。
9.10 对安全用电先进单位进行表扬与奖励。
9.11 在雨季施工时，应对现场所有动力、照明线路、供配电器设施进行一次全面检查，对存在线路老化、安装不良、瓷瓶裂纹，绝缘降低以及跑、漏电等问题必须及时更换。
9.12 配电箱、电闸箱等要采取防雨、防潮、防淹、防雷等措施。
9.13 现场的脚手架等均应设置避雷装置，并经常检查和摇测。
9.14 动力设备的接地线不得与避雷地线共用接地线，如需拆换时，必须先做好新的接地线后进行。
9.15 线路架设及避雷敷设时，应掌握天气情况，严禁在雷雨天气中作业。
10 施工用电资料设计
编号
资 料 名 称
1
临时用电施工组织设计
2
临时用电施工组织设计变更记录
3
临时用电安全技术交底
4
临时用电电气设备的试、检验和调试记录
5
临时用电接地电阻测定记录和接地装置隐检与简图
6
临时用电绝缘电阻测定记录
7
临时用电漏电保护器运行检测记录
8
临时用电电焊机防触电装置运行测试记录
9
临时用电工程检查验收表
10
临时用电电工值班、维修工作记录
11
临时用电工程检查、复查和评分记录
12
隐患整改记录
13
临时用电器材产品认证、出厂合格证
14
总包与分包单位临时用电管理协议
15
临时用电值班电工花名册、操作证复印件、考核试卷
16
临时用电管理制度
17
特殊部位的防护方案

附录一、内业数据管理表
表1-1 施工现场临时用电内部资料
序号
项目
内 容
要 求
1
临时用电安全管理制度
⒈公司临时用电安全管理制度
⒉项目部临时用电安全管理制度
⒊电工岗位安全操作规程
制度齐全、符合实际
２
临时用电施工组织设计（方案）
⒈临时用电施工组织设计（附施工现场供电、配电总平面图；变配电系统接线图）
⒉临时用电施工组织设计审批
⒊变更方案及变更审批
施工现场临时用电施工组织设计要符合46-88部颁标准
３
临时用电安全技术交底
分部分项用电工程安全技术交底
有针对性
４
电气设备的调试、测试、检验记录
⒈配电箱检验登记表
⒉电器开关组件调试、测试、检验及登记表（附出厂合格证、产品使用说明书）
⒊电器设备（电缆线路、电机、焊机、潜水泵、电动机具等）
⒋接地装置电阻摇测记录
严格按照规定、标准
５
临时用电验收记录
分部分项工程
及时准确
６
施工现场临时用电检查记录
⒈公司检查记录
⒉项目部自检、月检记录
⒊隐患通知单及整改反馈记录
⒋市建委检查评分表
定人定时按标准进行检查、整改、评分
７
电工值班、维修记录
电工值班、维修记录
值班、维修记录准确、及时
８
特殊工种档案
电工作业人员花名册及操作证复印件
准确、及时
９
奖励记录
⒈违章人员登记表
⒉奖罚通知单

１０
应知应会
⒈考核试卷
⒉备案登记表

表1-2 施工用电检查评分表
序号
检查项目
扣分标准
应得分数
减扣分数
实得分数
１
保

证

项

　目
外电防护
小于安全距离又无防护措施的扣10分
防护措施不符合要求、封闭不严密的扣
5～10分
20

２
接地与接零保护系统
工作接地与重复接地不符合要求的扣7～10分
未采用系统的扣10分
专用保护零线设置不符合要求的扣5～8分
保护零线与工作零线混接的扣10分
10

３
配电箱
开关箱
不符合“三级配电两极保护”要求的扣10分
开关箱（末级）漏电保护或保护器失灵，每一处扣5分
漏电保护装置参数不匹配，每发现一处扣2分
配电箱隔离开关每一处扣2分
违反“一机、一闸、一漏、一箱”的每一处扣5～7分
安装位置不当、周围杂务多等不便操作的每一处扣5分
闸具损坏、闸具不符合要求的每一处扣5分
配电箱内多路配电无标记的每一处扣5分
配电箱下引出线混乱的每一处扣2分
配电箱无门无锁无防雨设施的每一处扣2分
20

４
现场照明
照明专用回路无漏电保护的扣5分
灯具金属外壳未做接零保护的每一处扣2分
室内线路及灯具安装高度低于2.4m未使用安全电压的扣10分
潮湿作业未使用36v以下安全电压的扣10分
使用36v安全电压照明线路混乱和接头处未用绝缘布包扎的扣5分
手持照明灯未使用36v以下电源供电的扣10分
10

小计
60

５
一

般

项

　目
配电线路
电线老化、破皮未包扎的扣10分
线路过道无保护的每一处扣5分
电杆、横担不符合要求的扣5分
架空线路不符合要求的扣7～10分
未使用五芯线（电缆）的扣10分
使用四芯电缆外加一根线替代五芯电缆的扣10分
电缆架设或埋设不符合要求的扣7～10分
15

６
电器装置
闸具、熔断器参数与设备容量不匹配、安装不合要求的扣3分
用其它金属丝代替熔丝的扣10分
10

７
变、配
电装置
不符合安全规定的扣3分
5

８
用电档案
无专项用电施工组织设计的扣10分
无地极阻值遥测记录的扣4分
无电工巡视维修记录或填写不真实的扣4分
档案乱、内容不全、无专人管理的扣3分
10

小计
40

检查项目合计

100

表1-3 北京市施工现场检查评分记录表（临时用电安全部分）

施工单位：　　　　　　　　　　工程名称：　　　　　　　　　　　表２

序号
检　　查　　项　　目
检查
情况
标准
分值
评定
分值
1
线路照明
施工区、生活区配电线路应符合有关规定。

5

2
施工区、生活区按规定装设照明设备。

5

3
照明灯具和低压变压器的安装使用符合规定。

3

4
特殊部位的内外电线路按规范采取安全防护。

5

5
配电箱
施工区实行分级配电，配电箱、开关箱位置合理。

5

6
配电箱、开关箱安装和内部设置符合规定。

5

7
箱内电器完好，选型定值合理、标明用途。

5

8
箱体固定、防雨、内无杂务、整洁、编号，停电后断电加锁。

5

9
保

　　　护
配电按规范采用接零或接地保护系统。

5

10
电力施工机具做可靠接零或接地。

5

11
现场的高大设施按规范要求装设避雷装置。

5

12
配电箱、开关箱设两极漏电保护，选型符合规定。

8

13
值班电工个人防护用品穿戴齐全、持证上岗。

3

14
机
　具
施工机具电源入线压接牢固整齐，无乱拉、扯、压砸现象

5

15
手持电动工具绝缘完好，电源线无接头破损。

5

16
电焊机及一、二次线防护齐全，焊把线双线到位，无破损。

8

17
资
　料
临时用电有设计书（方案）和管理制度。

5

18
配电系统有线路走向，配电箱分布及接线图。

5

19
电工值班室有值班、设备检测、验收、维修记录。

3

20
　　职工应知考试。

5

应得分　　　　　　实得分　　　　　　得分率　　　　　　折合标准分值

检查员签字： 年 月 日

附录二、附图
图1-1、变配电系统图
图1-2、一级配电箱系统图
图1-3、基坑阶段现场照明布置图
图1-4、东直门综合交通枢纽暨东华国际广场商务区工程总平面图
