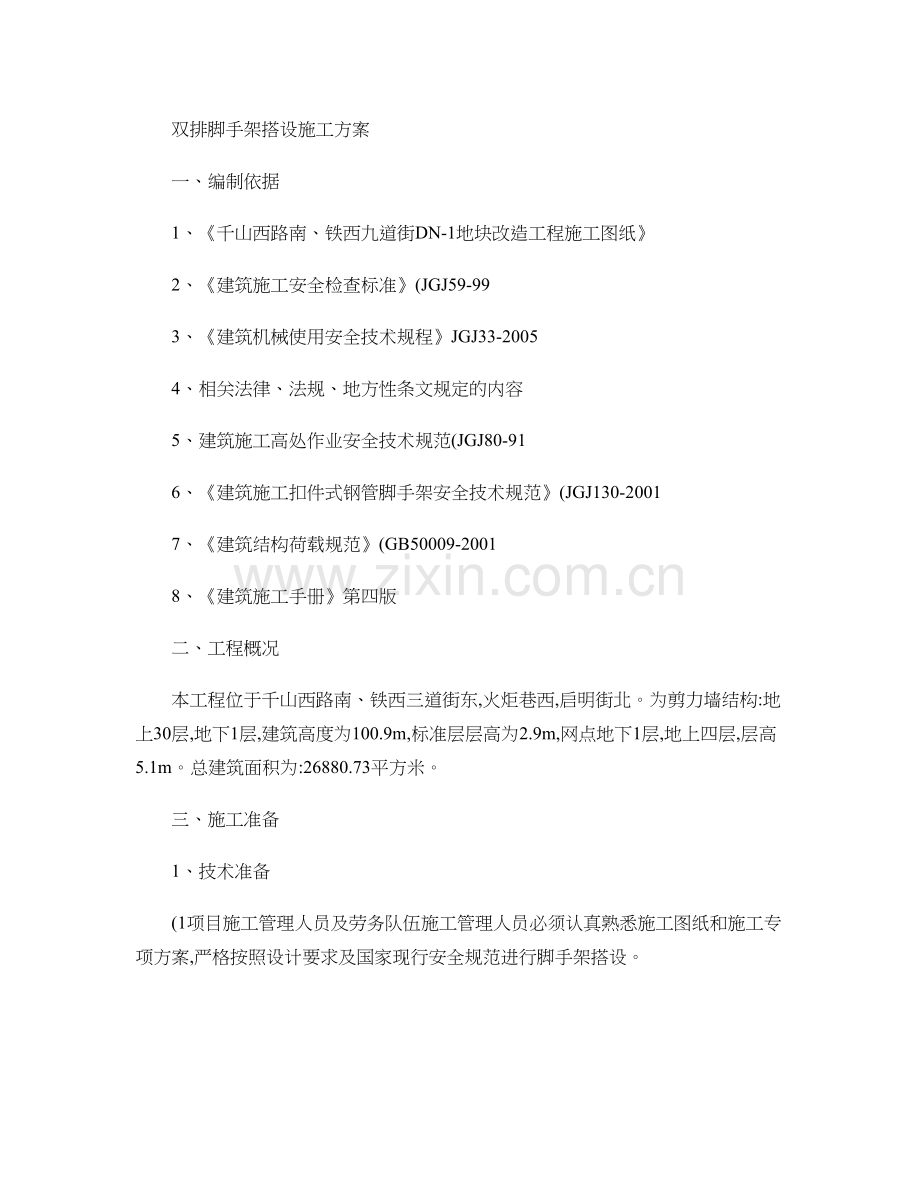

双排脚手架搭设专项施工方案精.doc

双排脚手架搭设施工方案一、编制依据1、千山西路南、铁西九道街DN-1地块改造工程施工图纸2、建筑施工安全检查标准(JGJ59-993、建筑机械使用安全技术规程JGJ33-20054、相关法律、法规、地方性条文规定的内容5、建筑施工高处作业安全技术规范(JGJ80-916、建筑施工扣件式钢管脚手架安全技术规范(JGJ130-20017、建筑结构荷载规范(GB50009-20018、建筑施工手册第四版二、工程概况本工程位于千山西路南、铁西三道街东,火炬巷西,启明街北。为剪力墙结构:地上30层,地下1层,建筑高度为100.9m,标准层层高为2.9m,网点地下1层,地上四层,层高5.1m。总建筑面积为:26880.73平方米。三、施工准备1、技术准备(1项目施工管理人员及劳务队伍施工管理人员必须认真熟悉施工图纸和施工专项方案,严格按照设计要求及国家现行安全规范进行脚手架搭设。(2项目施工员组织操作人员进行本分项工程的详细技术交底、安全交底,明确施工过程中重点和难点以及注意事项,操作方法,缺陷处理、安全注意事项等内容,并让接受交底的每位操作人员签字确认。2、机具(材料准备:采用3.5mm厚,直径48mm的标准钢管,进场时严格检查材料质量,壁厚不够的严禁用于现场施工。扣件采用1kg/个的标准扣件,十字扣件、旋转扣件和直接扣件合理搭配。垫木:可采用40mm厚木跳板通长设置,或面积不小于0.15厚度不小于30mm的木板进行铺垫。密目网:应使用新购进的绿色安全立网,对于破损、杂物残留或颜色不一致的密目网严禁用于外架立面防护。安全兜网:用于操作面下层的安全兜网规格为必须能够承受100kg重物10m高冲击荷载,出场合格证和质保证书齐全,并在进场后进行冲击试验,报监理业主审核合格后方可投入使用。竹跳板、竹胶板、木板等。其它机具材料准备如切割机、铁丝、扎丝、扳手、工具包及操作工人的安全“三宝”等合理配置。3、人力准备:劳务公司必须配备专业架子工班组,用于脚手架搭设,要求操作熟练、持证上岗、入场教育、安全技术交底齐全。架子工的数量不少于10人,以满足现场施工需求。同时,配备足够数量的普工,用于材料传递、清理等辅助工作。四、搭设方法:本售楼部工程采用落地式双排脚手架进行搭设。1、落地式双排脚手架搭设范围:落地式双排脚手架为整个售楼部建筑边线四周从现有地面一直到屋面顶标高上面1.2m。落地式双排脚手架搭设平面图示意如下:2、售楼部周边场地平整。因为售楼部建筑物周边均为回填土及建筑垃圾等,因此不能直接将落地式脚手架基础坐落其上。采取的处理方法为用挖机在建筑物外边缘2米范围内回填土上进行找平及往返碾压夯实,使其达到足够的平整度、强度及稳定性。3、垫木设置:在售楼部周边场地平整验收合格的前提下,应在建筑物外300mm及1200mm 处通长设置两排垫木,保证其整体平整度。4、立杆定位:立杆必须坐落在建筑物外300mm及1200mm处通长设置的两排垫木上,第一排立杆距离建筑物外立面300mm,第二排立杆距离第一排立杆900mm,立杆横向间距1.2m,步距1.8m。立杆竖向接头采用对接接头,接头位置错开50%。5、扫地杆、水平杆设置:距地面200mm纵横设置扫地杆,再向上每隔900mm设置一排水平杆,操作面上外侧应增设一道水平杆。6、小横杆设置:横杆设置于水平杆上方,位于立杆和水平杆相交处,两侧伸出水平杆一拳头为宜,要求外侧伸出长短必须一致。7、本工程所用扫地杆、立杆、水平杆、横杆等在投入使用前必须将钢管表面涂刷成黄色;剪刀撑用钢管在投入使用前必须将钢管表面涂刷成红白相间条纹,间距5008、剪刀撑设置:双排外架剪刀撑从角部第一根立杆开始搭设,每排外架从外侧立面的两端通长设置剪刀撑,剪刀撑由底至顶连续设置,中间各道剪刀撑之间的净据不应大于15m,剪刀撑钢管斜角采用60,接头搭接长度为1m,接头位置采用3个旋转扣件连接,除在两头与立杆和大横杆连接外,中间还增加24个节点。剪刀撑搭接示意图: 剪刀撑搭接示意图9、连墙杆件设置:为了增强脚手架的侧向刚度及稳定性,在外脚手架于建筑物之间设置连接杆件。本工程在第一排扫地杆位置就在每根钢柱位置设置连墙件,连墙件从纵向扫地杆上引出,用短钢管锁住钢柱的方式进行加固。双排外架高度大于6m时必须设置连墙杆件,水平及竖向每隔6m设置一道,不超过两步三跨为原则。根据本工程施工现场的实际情况,连墙杆件可采用锁住钢柱或钢梁的方式进行,示意图如下:利用外脚手架上小横杆与短钢管一起锁住结构钢柱的方式,起到外脚手架与结构主体连接加固的作用: 外脚手架与结构钢柱的连接方式平面示意利用外脚手架立杆上引出的小横杆与短钢管一起锁住结构钢柱的方式,起到外脚手架与结构主体连接加固的作用: 外脚手架与结构钢梁的连接方式立面示意连接杆件尽可能设置在立杆与横杆、水平杆的连接处,与脚手架架体垂直,如在规定的位置上设置有困难,应在邻近点补足。10、安全网:脚手架的外侧要满挂安全立网,立网的下口与立杆或建筑物要牢固的扎结,固定点的间距应不大于50cm,下边沿设挡脚板,上下两网之间的拼接要严密。11、挡脚板:采用15厚木胶合板制作,宽180外侧面刷黄黑相间(150油漆,每三步一道,设在立杆内侧、安全网外侧。 挡脚板的做法12、脚手板:脚手板采用竹跳板、竹胶板或木板，宽为 0.3m，要求作业层封闭及以下两步封闭，脚 手板铺放后要求用 16#铁丝与大横杆绑扎固定。脚手架底层除满铺一层脚手板外，还需再 满铺一层旧木枋封闭，用14 的钢筋固定。 16#铁丝绑扎 50mm宽竹片压条 16#铁丝绑扎 1 3 0 1 5 0 3 0 0 脚手板对接 100 L200 脚手板搭接 脚手板接头设置 13、水平兜网：水平安全兜网要求在楼层位置层层封闭，与建筑物之间的距离 300mm 范围内也必须满挂，兜网颜色为白色，与两侧大横杆绑牢。 14、水平硬防护：外架上每 10m 设置一道水平硬防护，用竹跳板或木板满铺、绑牢。 15、建筑物外脚手架搭设立面图： 6 五、 脚手架搭设注意事项 1、脚手架搭设必须严格按照施工方案及国家现行脚手架搭设施工规范进行搭设。 2、脚手架搭设应由专业架子工进行，架子工应持证上岗，人证对应。 3、脚手架应严格按照搭设顺序进行搭设，及时与结构拉结或临时支顶，以确保搭设过程 的安全。 4、各种扣件必须拧紧（拧紧程度要适当） ，有变形的杆件和不合格的扣件（有长度、扣接 不紧等）不能使用。 5、搭设工人必须佩戴安全帽、系挂安全带，安全带应高挂低用。 6、搭设过程中应时刻注意随时校正杆件的垂直度和偏差度，避免偏差过大。 7、没有完成的脚手架，在每日收工时，一定要确保架子稳定，避免发生意外。 8、脚手板、竹跳板绑扎、搭接应符合规范要求。 六、脚手架使用注意事项 1、脚手架搭设完成班组自检合格后，报建设单位、监理单位、施工单位检查，合格后方 可投入使用。 2、主体结构施工时，严禁将内部满堂架、边部结构斜撑架与外脚手架相连。 3、装饰装修施工过程中，脚手架连墙杆件需要移位时，必须由专业架子工经项目部批准 后进行操作， 拆除前必须在要拆除杆件旁边增加连墙件， 并确保连接紧密后方可进行拆除， 拆除后应及时恢复。 4、施工过程中拆除的密目安全网应及时恢复。 5、在脚手架上操作的工人必须佩带安全帽、系挂安全带，安全带要求高挂低用。 6、翻转、移动外架上的竹跳板、脚手板前，应将竹跳板、脚手板上的垃圾、杂物及时清 除干净。 7、在外架上操作的工人应注意防止将随身工具、材料、剔凿的混凝土碎块等抛落到脚手 架下面、外面。 8、脚手架使用过程中应由专业架子工、安全员定期进行检查，发现安全隐患应禁止人、 物上架，并及时整改到位。 七、 脚手架拆除注意事项 1、脚手架使用完毕后应立即拆除，拆除前对脚手架进行安全检查，确认不存在安全隐患。 如存在影响拆除脚手架安全的隐患，应先对脚手架进行修整和加固，以保证脚手架在拆除 过程中不发生危险。 7 2、在拆除脚手架时，应先清除脚手板、竹跳板（或竹笆板）上的垃圾杂物，清除时严禁 高空向下抛掷，大块的装入容器内由垂直运输设备向下运送，能用扫帚集中的要集中装入 容器内运下。 3、脚手架在拆除前，应先明确拆除范围、数量、时间和拆除顺序、方法、物件垂直运输 设备的数量，脚手架上的水平运输、人员组织，指挥联络的方法和用语，拆除的安全措施 和警戒区域。 4、严格遵循拆除顺序，由上而下、后搭者先拆、先搭者后拆，同一部位拆除顺序是：栏 杆脚手板剪刀撑大横杆小横杆立杆。 5、外脚手架的拆除一般严禁在垂直方向上同时作业，因此要事先做好其他垂直方向工作 的安排。 6、拆除脚手架时，下部的出入口必须停止使用，对此除监护人员要特别注意外，还应在 出入口处设置明显的停用标志和围栏，且此装置必须内外双面都加以设置。 7、在拆除的脚手架周围，于坠落范围设置 “禁止入内”字样的标志，并有专人监护，以 保证拆脚手架时无其他人员入内。 8、对于拆除脚手架用的垂直运输设备要用滑轮和绳索运送或塔吊配合，严禁乱扔乱抛， 并对操作人员和使用人员进行交底，规定联络用语和方法，明确职责，以保证脚手架拆除 时其垂直运输设备能够安全运转。 9、拆下的脚手架钢管、扣件及其他材料运至地面后，应及时清理，将合格的，需要整修 后重复使用的和应报废的加以区分，按规格分类堆放整齐。对合格件应及时进行保养，保 养后送仓库保管以备今后使用。 10、本工程脚手架拆除时遇大风、大雨、大雾天应停止作业。 11、拆除时操作人员要佩戴安全帽、系好安全带，穿软底防滑鞋、扎裹腿等。 12、脚手架拆除应由专业架子工进行，拆除作业前应进行详细的安全技术交底。 8
