资源描述

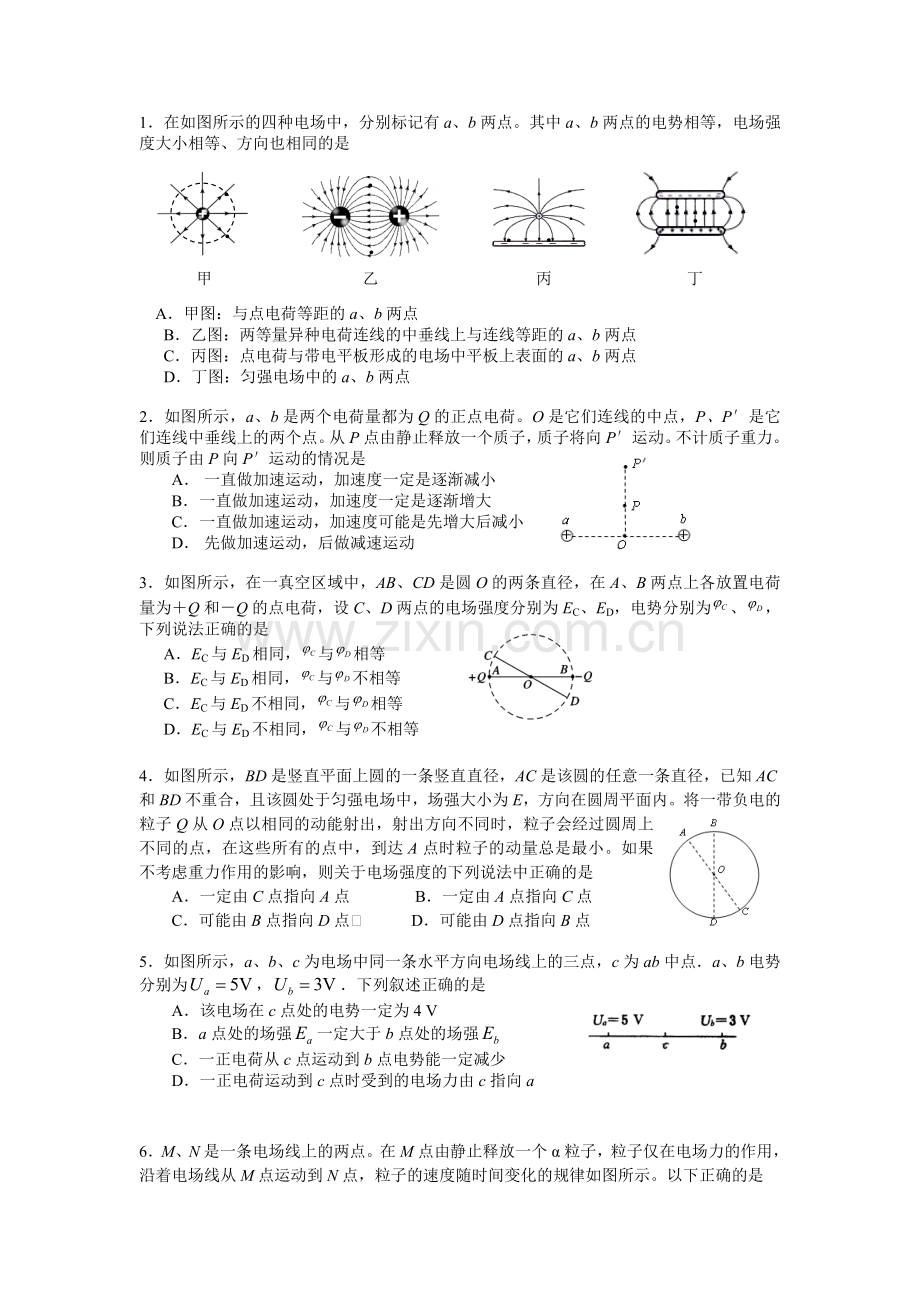

1．在如图所示的四种电场中，分别标记有a、b两点。其中a、b两点的电势相等，电场强度大小相等、方向也相同的是
·a
· b
·a
·b
·b
·a
·a
·b
甲
乙
丙
丁
A．甲图：与点电荷等距的a、b两点
B．乙图：两等量异种电荷连线的中垂线上与连线等距的a、b两点
C．丙图：点电荷与带电平板形成的电场中平板上表面的a、b两点
D．丁图：匀强电场中的a、b两点
2．如图所示，a、b是两个电荷量都为Q的正点电荷。O是它们连线的中点，P、P′是它们连线中垂线上的两个点。从P点由静止释放一个质子，质子将向P′运动。不计质子重力。则质子由P向P′运动的情况是
A． 一直做加速运动，加速度一定是逐渐减小
B． 一直做加速运动，加速度一定是逐渐增大
C． 一直做加速运动，加速度可能是先增大后减小
D． 先做加速运动，后做减速运动
3．如图所示，在一真空区域中，AB、CD是圆O的两条直径，在A、B两点上各放置电荷量为＋Q和－Q的点电荷，设C、D两点的电场强度分别为EC、ED，电势分别为、，下列说法正确的是
A．EC与ED相同，与相等
B．EC与ED相同，与不相等
C．EC与ED不相同，与相等
D．EC与ED不相同，与不相等
4．如图所示，BD是竖直平面上圆的一条竖直直径，AC是该圆的任意一条直径，已知AC和BD不重合，且该圆处于匀强电场中，场强大小为E，方向在圆周平面内。将一带负电的粒子Q从O点以相同的动能射出，射出方向不同时，粒子会经过圆周上不同的点，在这些所有的点中，到达A点时粒子的动量总是最小。如果不考虑重力作用的影响，则关于电场强度的下列说法中正确的是
A．一定由C点指向A点 B．一定由A点指向C点
C．可能由B点指向D点 D．可能由D点指向B点
5．如图所示，a、b、c为电场中同一条水平方向电场线上的三点，c为ab中点．a、b电势分别为，．下列叙述正确的是
A．该电场在c点处的电势一定为4 V
B．a点处的场强一定大于b点处的场强
C．一正电荷从c点运动到b点电势能一定减少
D．一正电荷运动到c点时受到的电场力由c指向a
6．M、N是一条电场线上的两点。在M点由静止释放一个α粒子，粒子仅在电场力的作用，沿着电场线从M点运动到N点，粒子的速度随时间变化的规律如图所示。以下正确的是
v
t
O

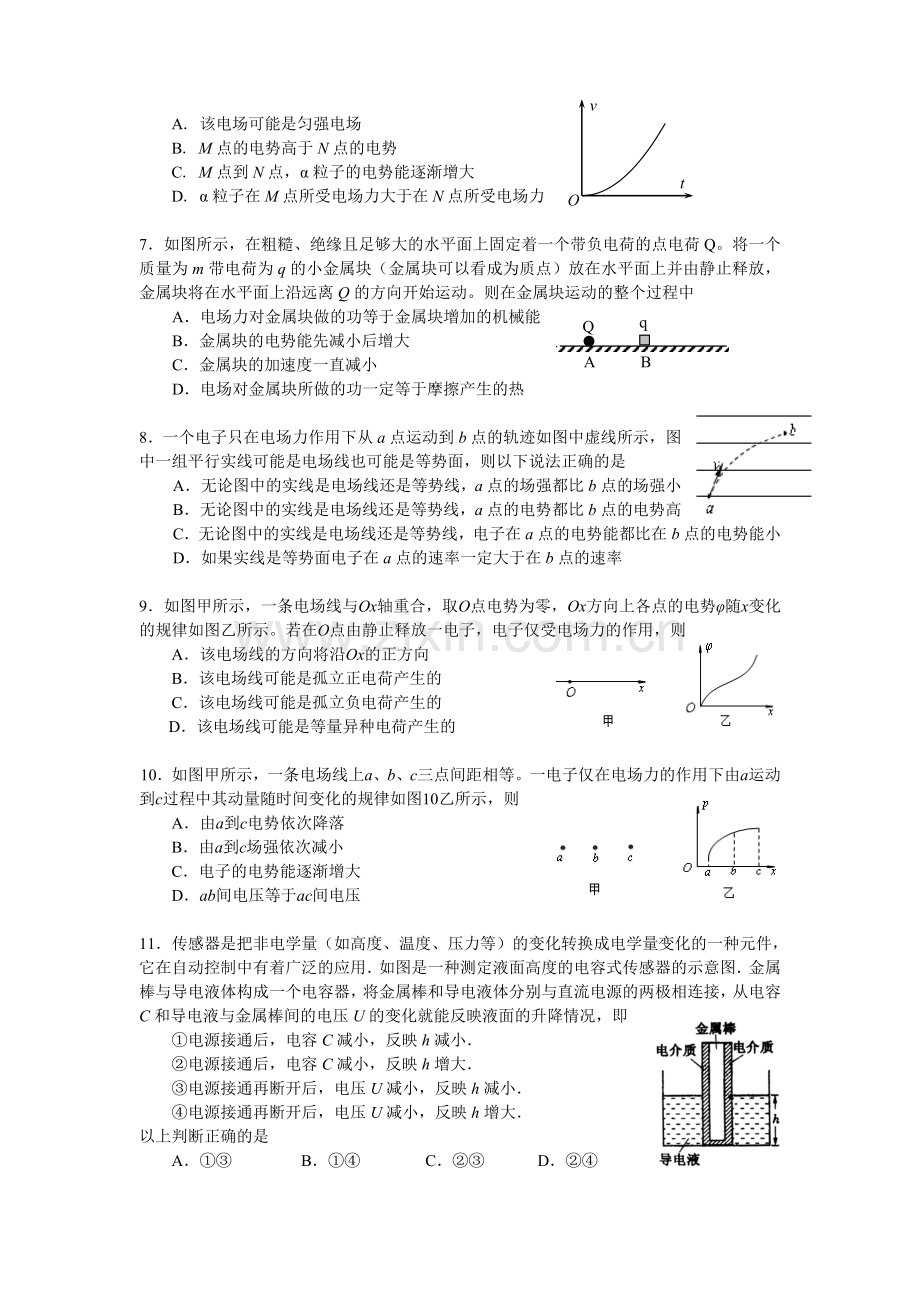

A. 该电场可能是匀强电场
B. M点的电势高于N点的电势
C. M点到N点，α粒子的电势能逐渐增大
D. α粒子在M点所受电场力大于在N点所受电场力
7．如图所示，在粗糙、绝缘且足够大的水平面上固定着一个带负电荷的点电荷Q。将一个质量为m带电荷为q的小金属块（金属块可以看成为质点）放在水平面上并由静止释放，金属块将在水平面上沿远离Q的方向开始运动。则在金属块运动的整个过程中
Q
q
A
B
A．电场力对金属块做的功等于金属块增加的机械能
B．金属块的电势能先减小后增大
C．金属块的加速度一直减小
D．电场对金属块所做的功一定等于摩擦产生的热
8．一个电子只在电场力作用下从a点运动到b点的轨迹如图中虚线所示，图中一组平行实线可能是电场线也可能是等势面，则以下说法正确的是
A．无论图中的实线是电场线还是等势线，a点的场强都比b点的场强小
B．无论图中的实线是电场线还是等势线，a点的电势都比b点的电势高
C．无论图中的实线是电场线还是等势线，电子在a点的电势能都比在b点的电势能小
D．如果实线是等势面电子在a点的速率一定大于在b点的速率
9．如图甲所示，一条电场线与Ox轴重合，取O点电势为零，Ox方向上各点的电势φ随x变化的规律如图乙所示。若在O点由静止释放一电子，电子仅受电场力的作用，则
A．该电场线的方向将沿Ox的正方向 学科网
B．该电场线可能是孤立正电荷产生的学科网
C．该电场线可能是孤立负电荷产生的学科网
D．该电场线可能是等量异种电荷产生的学科网
10．如图甲所示，一条电场线上a、b、c三点间距相等。一电子仅在电场力的作用下由a运动到c过程中其动量随时间变化的规律如图10乙所示，则网
A．由a到c电势依次降落 学科网
B．由a到c场强依次减小学科网
C．电子的电势能逐渐增大学科网
D．ab间电压等于ac间电压学科网
11．传感器是把非电学量（如高度、温度、压力等）的变化转换成电学量变化的一种元件，它在自动控制中有着广泛的应用．如图是一种测定液面高度的电容式传感器的示意图．金属棒与导电液体构成一个电容器，将金属棒和导电液体分别与直流电源的两极相连接，从电容C和导电液与金属棒间的电压U的变化就能反映液面的升降情况，即
①电源接通后，电容C减小，反映h减小．
②电源接通后，电容C减小，反映h增大．
③电源接通再断开后，电压U减小，反映h减小．
④电源接通再断开后，电压U减小，反映h增大．
以上判断正确的是
A．①③ B．①④ C．②③ D．②④
12．如图所示，在水平放置的已经充电的平行板电容器之间，有一带负电的油滴处于静止状态.若某时刻油滴的电荷量开始减小（质量不变），为维持该油滴原来的静止状态应
A．给平行板电容器继续充电，补充电荷量
B．让平行板电容器放电，减少电荷量
C．使两极板相互靠近些
D．使两极板相互远离些
M
N
N
静电计
13．图示为研究平行板电容器电容决定因素的实验装置。两块相互靠近的等大正对（用S表示两极板正对面积）平行金属板M、N组成电容器，板N固定在绝缘座上并与静电计中心杆相接，板M和静电计的金属壳都接地，板M上装有绝缘手柄，可以执手柄控制板M的位置。在两板相距一定距离d时，给电容器充电，静电计指针张开一定角度。在整个实验过程中，保持电容器所带电量Q不变，对此实验过程的描述正确的是
A．当Q保持不变，M板向上移，S减小，静电计指针偏角减小，表示电容C变大学科网
B．当Q保持不变，M板向右移，d减小，静电计指针偏角减小，表示电容C变大学科网
C．保持Q、d、S都不变，在M、N之间插入云母板（介电常数ε>1），静电计指针偏角变大，表示电容C越大学科网
D．此实验表明，平行板电容器的电容C跟介电常数ε、正对面积S、极板间距离d有关学科
U/V
I/A
0
3
6
2
2
Ⅱ
Ⅰ
1
4
14．在如图所示的U－I图象中，直线Ⅰ为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一电阻R的伏安特性曲线。用该电源直接与电阻R相连组成闭合电路。由图象可知
A．电源的电动势为3V，内阻为0.5Ω
B．电阻R的阻值为1Ω
C．电源的输出功率为4W
D．电源的效率为50%
L
C
R
R0
15．在如图所示的电路中，电源电动势为E、内电阻为r，C为电容器，R0为定值电阻，R为滑动变阻器。开关闭合后，灯泡L能正常发光。当滑动变阻器的滑片向右移动时，下列判断正确的是
A． 灯泡L将变暗
B． 灯泡L将变亮
C． 电容器C的电荷量将减小电
D． 容器C的电荷量将增大
16．在图所示电路中，电源电动势为E，内阻为r，电流表A、电压表V1、V2、V3均为理想电表，R1为定值电阻，R2为滑动变阻器。闭合开关S，当R2的滑动触头P 由下端向上滑动的过程中
A．电压表V1、V2的示数增大，电压表V3的示数不变
B．电流表A示数变大，电压表V3的示数变小
C．电压表V2示数与电流表A示数的比值不变
D．电压表V3示数变化量的绝对值与电流表A示数变化量的绝对值的比值不变
17．用如图所示的实验电路研究微型电动机的性能。当调节滑动变阻器R，让电动机停止转动时，电流表和电压表的示数分别为0.50 A和2.0 V；重新调节R，使电动机恢复正常运转时，电流表和电压表的示数分别为2.0 A和24 V。则这台电动机（不计温度对电阻的影响）
A．正常运转时的输出功率为32 W
B．正常运转时的输出功率为48 W
C．正常运转时的发热功率为1 W
D．正常运转时的发热功率为47W
E
A
r
R1
R2
R3
报警器
18．如图，是一火警报警电路的示意图。其中R3为用某种材料制成的传感器，这种材料的电阻率随温度的升高而增大。值班室的显示器为电路中的电流表，电源两极之间接一报警器。当传感器R3所在处出现火情时，显示器的电流I、报警器两端的电压U的变化情况是
A．I变大，U变小 B．I变小，U变大
C．I变小，U变小 D．I变大，U变大
19．传感器可将非电学量转化为电学量，起自动控制作用。如计算机鼠标中有位移传感器，电熨斗、电饭煲中有温度传感器，电视机、录像机、影碟机、空调机中有光电传感器……演示位移传感器的工作原理如右图示，物体M在导轨上平移时，带动滑动变阻器的金属滑杆p，通过电压表显示的数据，来反映物体位移的大小x。假设电压表是理想的，则下列说法正确的是
A．物体M运动时，电源内的电流会发生变化
B．物体M运动时，电压表的示数会发生变化
C．物体M不动时，电路中没有电流
D．物体M不动时，电压表没有示数
20．如图所示，MN是一荧光屏，当带电粒子打到荧光屏上时，荧光屏能够发光。MN的上方有磁感应强度为B的匀强磁场，磁场方向垂直纸面向里。P为屏上的一小孔，PQ与MN垂直。一群质量为m、带电荷量+q的粒子（不计重力），以相同的速率v，从P处沿垂直于磁场方向射入磁场区域，且分布在与PQ夹角为θ的范围内，不计粒子间的相互作用。则以下说法正确的是
A．在荧光屏上将出现一个圆形亮斑，其半径为
B．在荧光屏上将出现一个半圆形亮斑，其半径为
C．在荧光屏上将出现一个条形亮线，其长度为
D．在荧光屏上将出现一个条形亮线，其长度为
21．在某一空间同时存在相互正交的匀强电场和匀强磁场，匀强电场的方向竖直向上，磁场方向如图所示。两个带电液滴在此复合场中恰好能沿竖直平面内做匀速圆周运动，则
A．它们的运动周期一定相等
B．它们的圆周运动方向可能相反
C．若它们的动量大小相等，轨道半径就一定相等
D．若它们的动能相等，轨道半径就一定相等
22．如图甲所示，在空间存在一个变化的电场和一个变化的磁场，电场的方向水平向右（图甲中由B到C），场强大小随时间变化情况如图乙所示；磁感应强度方向垂直于纸面、大小随时间变化情况如图14丙所示。在t=1s时，从A点沿AB方向（垂直于BC）以初速度v0射出第一个粒子，并在此之后，每隔2s有一个相同的粒子沿AB方向均以初速度v0射出，并恰好均能击中C点，若AB＝BC=l，且粒子由A运动到C的运动时间小于1s。不计空气阻力，对于各粒子由A运动到C的过程中，以下说法正确的是
A．电场强度E0和磁感应强度B0的大小之比为3 v0：1
B．第一个粒子和第二个粒子运动的加速度大小之比为1：2
C．第一个粒子和第二个粒子运动的时间之比为π:2
D．第一个粒子和第二个粒子通过C的动能之比为 1：5
a
B
b
c
E
O
23．如图，空间存在水平向左的匀强电场和垂直纸面向里的匀强磁场，电场和磁场相互垂直。在电磁场区域中，有一个竖直放置的光滑绝缘圆环，环上套有一个带正电的小球。O点为圆环的圆心，a、b、c为圆环上的三个点，a点为最高点，c点为最低点，Ob沿水平方向。已知小球所受电场力与重力大小相等。现将小球从环的顶端a点由静止释放。正确的是
A．当小球运动的弧长为圆周长的1/4时，洛仑兹力最大
B．当小球运动的弧长为圆周长的1/2时，洛仑兹力最大
C．小球从a点到b点，重力势能减小，电势能增大
D．小球从b点运动到c点，电势能增大，动能先增大后减小
24．如图所示，a、b是一对水平放置的平行金属板，板间存在着竖直向下的匀强电场。一个不计重力的带电粒子从两板左侧正中位置以初速度v沿平行于金属板的方向进入场区，带电粒子进入场区后将向上偏转，并恰好从a板的右边缘处飞出；若撤去电场，在两金属板间加垂直纸面向里的匀强磁场，则相同的带电粒子从同一位置以相同的速度进入场区后将向下偏转，并恰好从b板的右边缘处飞出。现上述的电场和磁场同时存在于两金属板之间，仍让相同的带电粒子从同一位置以相同的速度进入场区，则下面的判断中正确的是
v
B
E
a
b
A．带电粒子将做匀速直线运动
B．带电粒子将偏向a板一方做曲线运动
C．带电粒子将偏向b板一方做曲线运动
D．无法确定带电粒子做哪种运动
25.为了测量某化肥厂的污水排放量，技术人员在该厂的排污管末端安装了如图所示的流量计，该装置由绝缘材料制成，长、宽、高分别为a、b、c，左右两端开口，在垂直于上下表面方向加磁感应强度为B的匀强磁场，在前后两个内侧面固定有金属板作为电极，污水充满管口从左向右流经该装置时，电压表将显示两个电极间的电压U．若用Q表示污水流量 (单位时间内排出的污水体积)，下列说法正确的是
A．若污水中正离子较多，则前内侧面比后内侧面电势高
B．前内侧面的电势一定低于后内侧面的电势，与哪种离子多无关
C．污水中离子浓度越高，电压表的示数将越大
D．污水流量Q与电压U成正比，与a、b有关
I
a
b
26．如图所示，铜质导电板置于匀强磁场中，通电时铜板中电流方向向上由于磁场的作用，则
A．板左侧聚集较多电子，使b点电势高于a点电势
B．板左侧聚集较多电子，使a点电势高于b点电势
C．板右侧聚集较多电子，使a点电势高于b点电势
D．板右侧聚集较多电子，使b点电势高于a点电势
27．回旋加速器是加速带电粒子的装置，其核心部分是分别与高频电源的两极相连接的两个D形金属盒，两盒间的狭缝中有周期性变化的电场，使粒子在通过狭缝时都能得到加速，两D形金属盒处于垂直于盒底的匀强磁场中，如图1所示，则下列说法中正确的是
A．只增大狭缝间的加速电压，可增大带电粒子射出时的动能
B．只增大狭缝间的加速电压，可增大带电粒子加速器中运动的时间
C．只增大磁场的磁感应强度，可增大带电粒子射出时的动能
D．用同一回旋加速器可以同时加速质子（）和氚核（）
28．边长为L的正方形金属框在水平恒力F作用下运动，穿过方向如图的有界匀强磁场区域．磁场区域的宽度为d（d>L）。已知ab边进入磁场时，线框的加速度恰好为零．则线框进入磁场的过程和从磁场另一侧穿出的过程相比较，有
A．产生的感应电流方向相反
B．所受的安培力方向相反
C．进入磁场过程的时间等于穿出磁场过程的时间
D．进入磁场过程的发热量少于穿出磁场过程的发热量
29.如图所示，理想变压器的副线圈上通过输电线接有两个相同的灯泡L1和L2；输电线的等效电阻为R，开始时，开关S断开。当S接通时，以下说法正确的是
A．副线圈两端MN输出电压减小学科网
B．副线圈输电线等效电阻R上的电压增大学科网
C．通过灯泡L1的电流减小学科网
D．原线圈中的电流增大学科网
学科网
30．如图所示，足够长的光滑金属导轨MN、PQ平行放置，且都倾斜着与水平面成夹角θ。在导轨的最上端M、P之间接有电阻R，不计其它电阻。导体棒ab从导轨的最底端冲上导轨，当没有磁场时，ab上升的最大高度为H；若存在垂直导轨平面的匀强磁场时，ab上升的最大高度为h。在两次运动过程中ab都与导轨保持垂直，且初速度都相等。关于上述情景，下列说法正确的是
A．两次上升的最大高度相比较为H < h
B．有磁场时导体棒所受合力的功大于无磁场时合力的功
C．有磁场时，电阻R产生的焦耳热为
D．有磁场时，ab上升过程的最小加速度为gsinθ
学科网
q
h
a
b
R
v0
31．如图所示，一光滑平行金属轨道平面与水平面成θ角，两导轨上端用一电阻R相连，该装置处于匀强磁场中，磁场方向垂直轨道平面向上。质量为m的金属杆ab，以初速度v0从轨道底端向上滑行，滑行到某一高度h后又返回到底端。若运动过程中，金属杆保持与导轨垂直且接触良好，并不计金属杆ab的电阻及空气阻力，则学科网
A．上滑过程中安培力的冲量比下滑过程大学科网
B．上滑过程通过电阻R的电量比下滑过程多学科网
C．上滑过程通过电阻R产生的热量比下滑过程多学科网
D．上滑过程的时间比下滑过程长学科网
q
h
a
b
R
B
32．如图所示，一质量为m的金属杆ab，以一定的初速度v0从一光滑平行金属轨道的底端向上滑行，轨道平面与水平面成θ角，两导轨上端用一电阻相连，磁场方向垂直轨道平面向上，轨道与金属杆ab的电阻不计并接触良好。金属杆向上滑行到某一高度h后又返回到底端，在此过程中
A．整个过程中合外力的冲量大小为2mv0学科网
B．下滑过程中合外力所做的功等于电阻R上产生的焦耳热学科网
C．下滑过程中电阻R上产生的焦耳热小于学科网
D．整个过程中重力的冲量大小为零学科网
33.如图所示，平行金属导轨与水平面成θ角，导轨与两相同的固定电阻R1和R2相连，匀强磁场垂直穿过导轨平面。有一导体棒ab，质量为m，导体棒的电阻R =2R1 ，与导轨之间的动摩擦因数为μ，导体棒ab沿导轨向上滑动，当上滑的速度为v时，固定电阻R1消耗的热功率为P, 此时 学科网
A．整个装置因摩擦而产生的热功率为μmgcosθ v 学科网
B 整个装置消耗的机械功率为 μmgcosθ v 学科网
C．导体棒受到的安培力的大小为
D．导体棒受到的安培力的大小为
34．有一静电场，其电场强度方向平行于x轴。其电势U随坐标x的改变而变化，变化的图线如图甲所示，则图中正确表示该静电场的场强E随x变化的图线是图乙中的（设场强沿x轴正方向时取正值）
甲
A
B
C
D
到控制中心
35．铁路上使用—种电磁装置向控制中心传输信号以确定火车的位置和速度，被安放在火车首节车厢下面的磁铁能产生匀强磁场，如图所示（俯视图）．当它经过安放在两铁轨间的线圈时，便会产生一电信号，被控制中心接收．当火车以恒定速度通过线圈时，表示线圈两端的电压Uab随时间变化关系的图像是：
A
L
S
B
36.如图所示，电源的电动势为E，内阻r不能忽略。A、B是两个相同的小灯泡，L是一个自感系数相当大的线圈。关于这个电路的以下说法正确的是
A．开关闭合时，A灯立刻亮，而后逐渐变暗，最后亮度稳定 学科网
B．开关闭合时，B灯立刻亮，而后逐渐变/暗，最后亮度稳定 学科网
C．开关由闭合到断开瞬间，A灯闪亮一下再熄灭学科网
R
A2
L
A1
S
D．开关由闭合到断开瞬间，电流自左向右通过A灯学科网
·
· 37．在如图所示的电路中，灯A1和A2是规格相同的两盏灯。当开关
· 闭合后达到稳定状态时，A1和A2两灯一样亮。下列判断正确的是
A．闭合开关时，A1、A2同时发 光
B．闭合开关时，A1逐渐变亮，A2立刻发光
C．断开开关时，A1逐渐熄灭，A2 立即熄灭
A
B
L
R
S
D．断开开关时，A1和A2均立即熄灭
38.如图所示，A、B是两个相同的小灯泡，L是一个自感系数相当大的线圈，线圈电阻与定值电阻R的阻值相同。关于这个电路的以下说法正确的是
A．开关S闭合瞬间，A、B两灯亮度相同
B．开关S闭合，B灯比A灯先亮
C．开关S闭合，电路达到稳定后，断开开关S时，A、B两灯同时熄灭
D．开关S闭合，电路达到稳定后，断开开关S时，B灯立即熄灭，A灯稍迟熄灭
O
O´
B
39．如图所示，一个面积为S、匝数为N、电阻为R的矩形线圈，在磁感强度为B的匀强磁场中绕OO′轴匀速转动，磁场方向与转轴垂直。线框每秒转数为 n。当线框转到如图所示的位置开始计时。则
A．感应电动势最大值为2πnBS
B．感应电流的有效值为
C．感应电动势的瞬时值表达式为2πnNBScos（2πnt）
D．感应电流的瞬时值表达式为
40．如图所示，交流发电机线圈的面积为 0.05m2，共100匝。该线圈在磁感应强度为T的匀强磁场中，以10rad/s的角速度匀速转动，电阻R1和R2的阻值均为50Ω，线圈的内阻忽略不计，若从图示位置开始计时，则
A．线圈中的电动势为e＝50sin10t V
B．电流表的示数为A
C．电压表的示数为50V
D．R1上消耗的电功率为 50 W
V
A
P
R
~
a
b
41．如图所示是一理想自耦变压器，、是理想交流电流表和电压表，在ab间接一正弦交流电，若将滑动头P向下移动一小段距离，则以下说法正确的是
A．电压表和电流表示数都减小
B．电压表和电流表示数都增大
C．电压表示数增大，电流表示数减小
D．电压表示数减小，电流表示数增大
42．如图7所示，理想变压器原、副线圈的匝数比为k，输出端接有一交流电动机，其线圈的电阻为R。将原线圈接在正弦交流电源两端，变压器的输入功率为P0时，电动机恰好能带动质量为m的物体匀速上升，此时理想电流表的示数为I。若不计电动机的机械损耗，重力加速度为g，则下列说法正确的是
A．电动机的输出功率为
B．原线圈两端电压的有效值为kIR
C．原线圈中电流的有效值为
D．副线圈两端电压的有效值为IR
U
R
v0
45°
v0
c
ba
d
a
S
L2
L1
Q
S
43．如图是一种理想自耦变压器示意图，线圈绕在一个圆环形的铁芯上，P是可移动的滑动触头。AB间接交流电压U，输出端接通了两个相同的灯泡L1和L2，Q为滑动变阻器的滑动触头。当开关S闭合，P处于如图所在的位置时，两灯均能发光。下列说法正确的是
A．将P沿逆时针方向移动，两灯均变暗
B．P不动，将Q向左移动，两灯均变亮
C．P不动，将Q向右移动，输入功率变大
D．断开开关S，L1将变暗
44．制做精密电阻时，为了消除在使用中由于电流的变化引起的自感现象，用电阻丝绕制电阻时采用如图所示的双线绕法，其道理是
A．电路电流变化时，两根线中产生的自感电动势相互抵消
B．电路电流变化时，两根线中产生的自感电流相互抵消
C．电路电流变化时，两根线圈中的磁通量相互抵消
D．以上说法都不正确
45．如图所示，两块水平放置的金属板相距为d，用导线将两极板与一个n匝线圈连接，若线圈置于竖直向下的变化磁场B中，则两板间一质量为m，带电量为+q的微粒恰能静止，则线圈中磁场的变化情况和磁通量的变化率△φ/△t，下列说法正确的是
A．变化的磁场B增大，dmg/nq
B．变化的磁场B减弱，dmg/nq
C．变化的磁场B减弱，dmg/q
D．变化的磁场B增大，dmg/q
46.某空间中存在一个有竖直边界的水平方向匀强磁场区域，现将一个等腰梯形闭合导线圈，从图示位置垂直于磁场方向匀速拉过这个区域，尺寸如右图所示，下图中能正确反映该过程线圈中感应电流随时间变化的图象是
