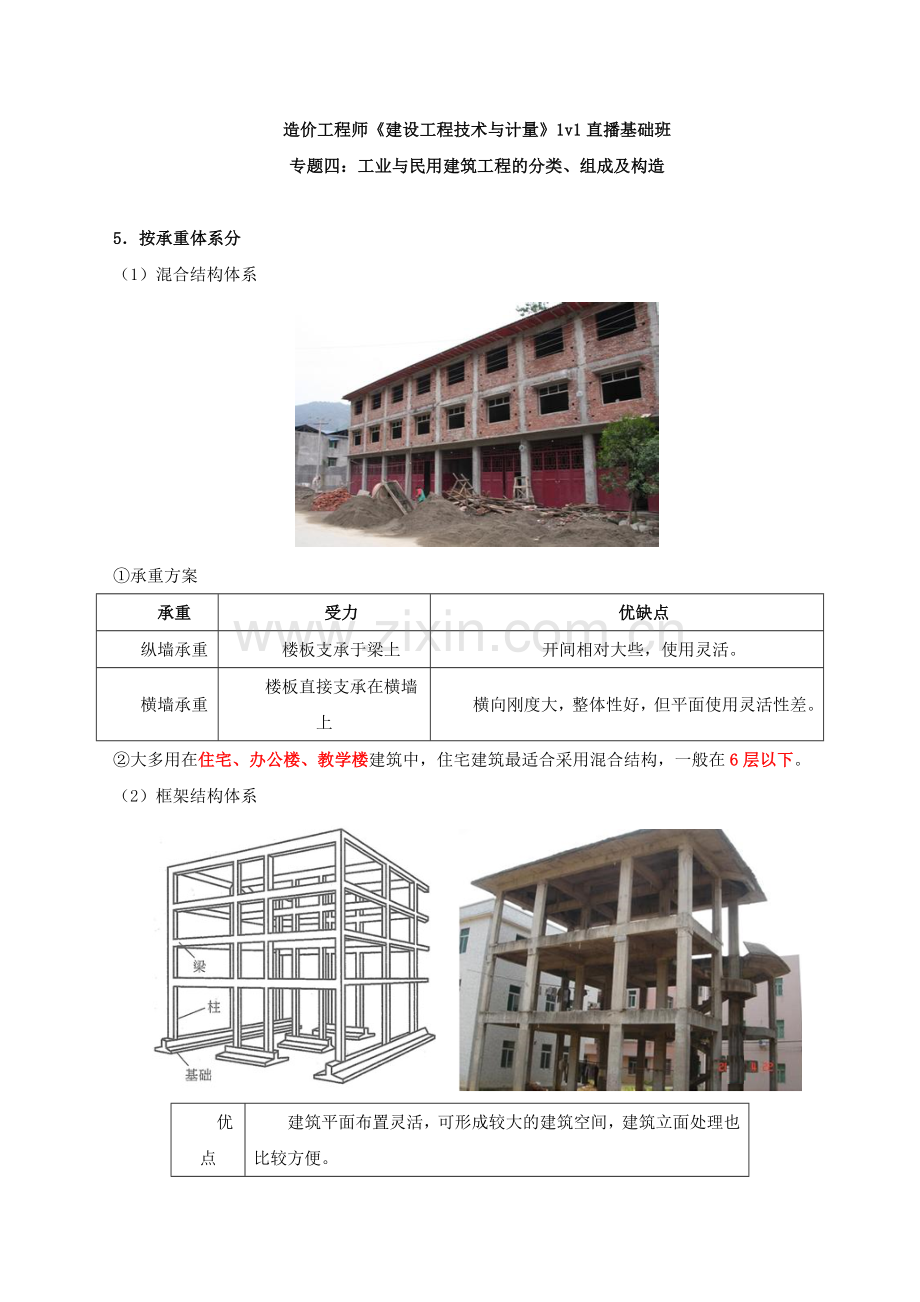

造价工程师《建设工程技术与计量》1v1直播基础班
专题四：工业与民用建筑工程的分类、组成及构造

5．按承重体系分
（1）混合结构体系

①承重方案
承重
受力
优缺点
纵墙承重
楼板支承于梁上
开间相对大些，使用灵活。
横墙承重
楼板直接支承在横墙上
横向刚度大，整体性好，但平面使用灵活性差。
②大多用在住宅、办公楼、教学楼建筑中，住宅建筑最适合采用混合结构，一般在6层以下。
（2）框架结构体系

优点
建筑平面布置灵活，可形成较大的建筑空间，建筑立面处理也比较方便。
缺点

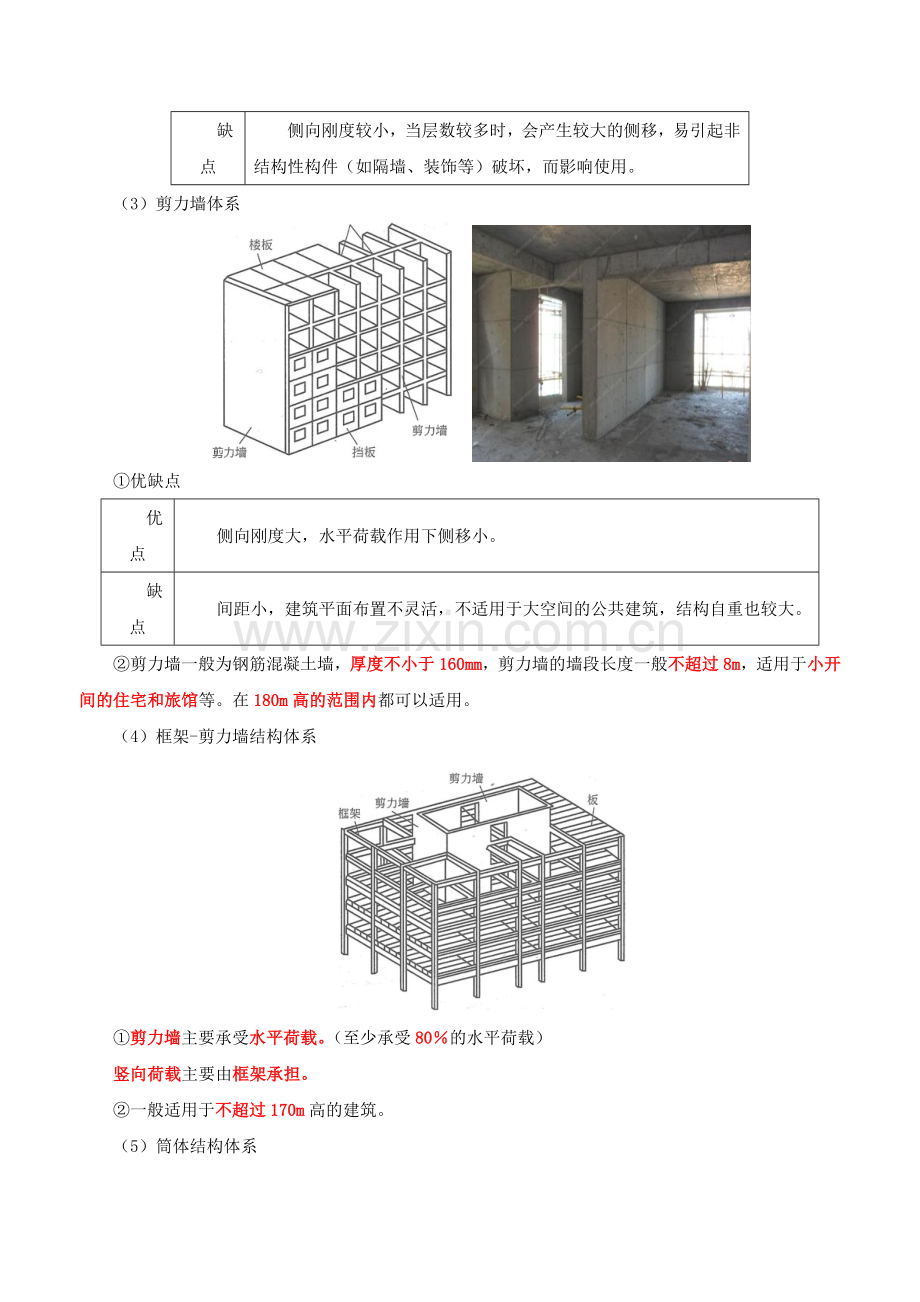

侧向刚度较小，当层数较多时，会产生较大的侧移，易引起非结构性构件（如隔墙、装饰等）破坏，而影响使用。
（3）剪力墙体系

①优缺点
优点
侧向刚度大，水平荷载作用下侧移小。
缺点
间距小，建筑平面布置不灵活，不适用于大空间的公共建筑，结构自重也较大。
②剪力墙一般为钢筋混凝土墙，厚度不小于160mm，剪力墙的墙段长度一般不超过8m，适用于小开间的住宅和旅馆等。在180m高的范围内都可以适用。
（4）框架-剪力墙结构体系

①剪力墙主要承受水平荷载。（至少承受80％的水平荷载）
竖向荷载主要由框架承担。
②一般适用于不超过170m高的建筑。
（5）筒体结构体系
①筒体结构是抵抗水平荷载最有效的结构体系。
②筒体结构可分为框架-核心筒结构、筒中筒和多筒结构等。
③内筒一般由电梯间、楼梯间组成。
④适用于高度不超过300m的建筑。

【例题1·单选】空间较大的18层民用建筑的承重体系可优先考虑（ ）。【2016】
A.混合结构体系
B.框架结构体系
C.剪力墙体系
D.框架-剪力墙体系
【答案】D
【解析】A错误，混合结构体系一般应用于6层以下住宅；B错误，框架结构在非抗震地区，一般不超过15层；C错误，剪力墙体系适用于小开间的住宅和旅馆，不适用于大开间的公共建筑；D正确，框架-剪力墙结构具有框架结构平面布置灵活，有较大空间的优点，又具有侧向刚度较大的优点。一般适用于不超过170m高的建筑。
【例题2·单选】高层建筑抵抗水平荷载最有效的结构是（ ）。【2014】
A.剪力墙结构
B.框架结构
C.筒体结构
D.混合结构
【答案】C
【解析】在高层建筑中，特别是超高层建筑中，水平荷载愈来愈大，起着控制作用，筒体结构是抵抗水平荷载最有效的结构体系。
（6）桁架结构体系
①杆件只有轴向力，其材料的强度可得到充分发挥。
②优点是利用截面较小的杆件组成截面较大的构件。
②同样高跨比的屋架，当上下弦成三角形时，弦杆内力最大；当上弦节点在拱形线上时，弦杆内力最小。一般屋架为平面结构，平面外刚度非常弱。

（7）网架结构体系
①改变了平面桁架的受力状态，是高次超静定的空间结构。
②优点：空间受力体系，杆件主要承受轴向力，受力合理，节约材料，整体性能好，刚度大，抗震性能好。

（8）拱式结构体系
①拱是一种有推力的结构，其主要内力是轴向压力。
②适用于体育馆、展览馆等建筑中。

（9）悬索结构体系
①主要承重构件是受拉的钢索，钢索是用高强度钢绞线或钢丝绳制成。
②悬索屋盖结构的跨度已达160m，主要用于体育馆、展览馆中。

（10）薄壁空间结构体系
主要承受曲面内的轴向压力。薄壳常用于大跨度的屋盖结构，如展览馆、俱乐部、飞机库等。

【例题1·多选】网架结构体系的特点是（ ）。【2014】
A.空间受力体系，整体性好
B.杆件轴向受力合理，节约材料
C.高次超静定，稳定性差
D.杆件适于工业化生产
E.结构刚度小，抗震性能差
【答案】ABD
【解析】网架结构可分为平板网架和曲面网架。它改变了平面桁架的受力状态，是高次超静定的空间结构。平板网架采用较多，其优点是：空间受力体系，杆件主要承受轴向力，受力合理，节约材料，整体性能好，刚度大，抗震性能好。杆件类型较少，适于工业化生产。
【例题2·单选】设计跨度为120m的展览馆，应优先采用（ ）。【2015】
A.桁架结构
B.筒体结构
C.网架结构
D.悬索结构
【答案】D
【解析】悬索结构是比较理想的大跨度结构形式之一。目前，悬索屋盖结构的跨度已达160m，主要用于体育馆、展览馆中。
【例题3·单选】建飞机库应优先考虑的承重体系是（ ）。【2017】
A.薄壁空间结构体系
B.悬索结构体系
C.拱式结构体系
D.网架结构体系
【答案】A
【解析】薄壳常用于大跨度的屋盖结构，如展览馆、俱乐部、飞机库等。
二、民用建筑构造
建筑物一般都由基础、墙或柱、楼板与地面、楼梯、屋顶和门窗等六大部分组成。
