南方电网设备标准技术标书110kV隔离开关和接地开关.doc

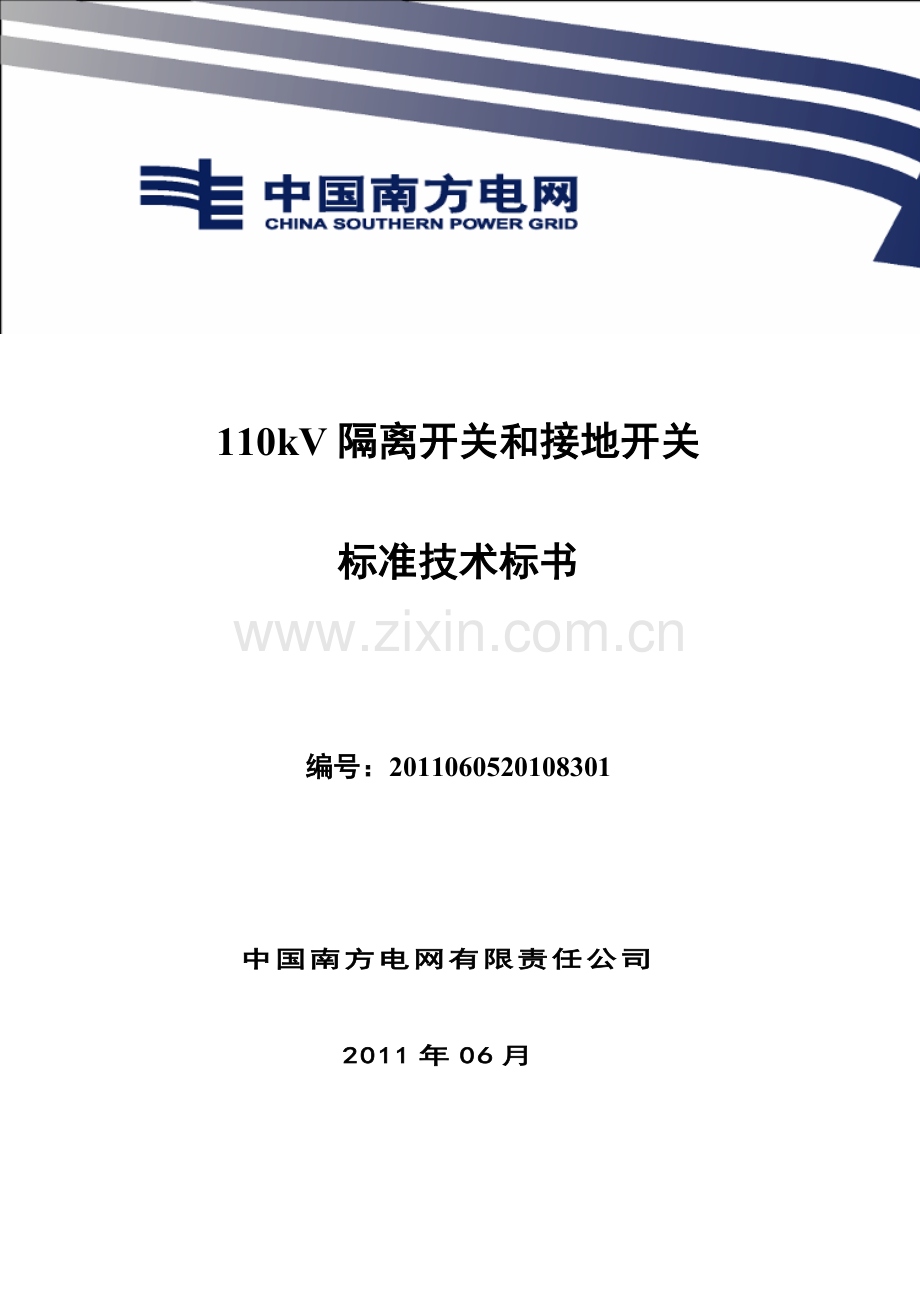

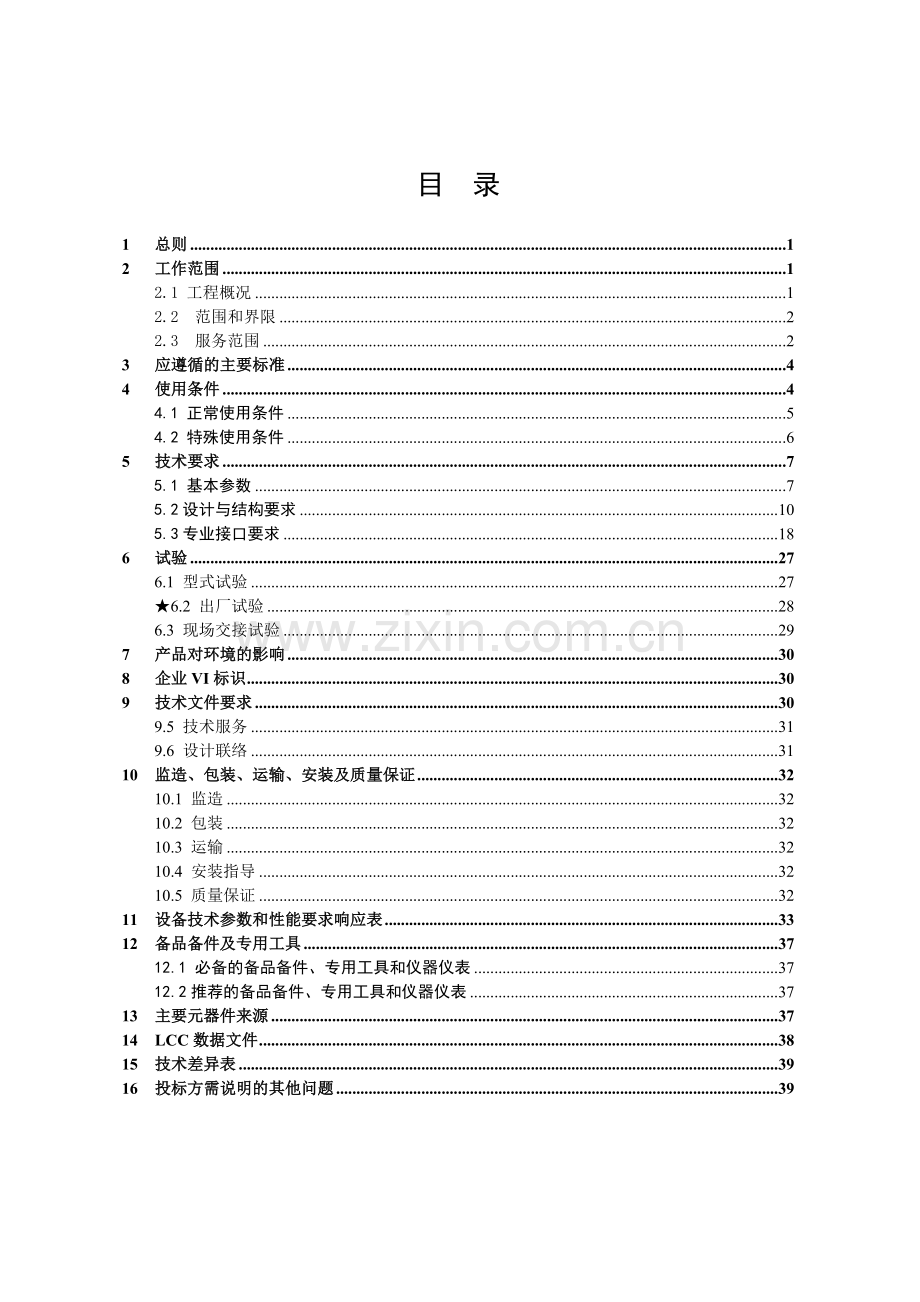

110kV隔离开关和接地开关标准技术标书编号：2011060520108301中国南方电网有限责任公司2011年06月 目 录1总则12工作范围12.1 工程概况12.2 范围和界限22.3 服务范围23应遵循的主要标准44使用条件44.1 正常使用条件54.2 特殊使用条件65技术要求75.1 基本参数75.2设计与结构要求105.3专业接口要求186试验276.1 型式试验276.2 出厂试验286.3 现场交接试验297产品对环境的影响308企业VI标识309技术文件要求309.5 技术服务319.6 设计联络3110监造、包装、运输、安装及质量保证3210.1 监造3210.2 包装3210.3 运输3210.4 安装指导3210.5 质量保证3211设备技术参数和性能要求响应表3312备品备件及专用工具3712.1 必备的备品备件、专用工具和仪器仪表3712.2推荐的备品备件、专用工具和仪器仪表3713主要元器件来源3714LCC数据文件3815技术差异表3916投标方需说明的其他问题391 总则1.1 本招标技术文件适用于中国南方电网有限责任公司 (招标方填写)公司电网建设工程项目采购的110kV电压等级的敞开式高压交流隔离开关和接地开关（以下简称隔离开关和接地开关）及其操动机构和辅助设备，它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2 本设备招标技术文件提出的是最低限度的技术要求。凡本招标技术文件中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，投标方应按相应标准的条文进行设备设计、制造、试验和安装。对国家有关安全、环保等强制性标准，必须满足其要求(如压力容器、高电压设备等)。1.3 如果投标方没有以书面形式对本招标技术文件的条文提出异议，则意味着投标方提供的设备完全符合本招标技术文件的要求。如有异议，不管是多么微小，都应在投标文件中差异表中以“对招标技术文件的意见和同招标技术文件的差异”为标题的专门章节中加以详细描述。1.4 本招标技术文件所使用的标准如遇与投标方所执行的标准不一致时，按技术要求较高的标准执行。1.5 本招标技术文件经招标、投标双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。1.6 本招标技术文件未尽事宜，由招标、投标双方协商确定。1.7 投标方在投标技术文件中应如实反映应标产品与本招标技术文件的技术差异。如果投标方没有提出技术差异，而在执行合同的过程中，招标方发现投标方提供的产品与其投标技术文件的条文存在差异，招标方有权利要求退货，并追究投标人违约责任。1.8 投标方应在应标技术部分按本招标技术文件的要求如实详细的填写投标设备的标准配置表，并在投标商务部分按此标准配置进行报价，如发现二者有矛盾之处，将对评标工作有不同程度的影响。1.9 投标方应充分理解本招标技术文件并按本招标技术文件的具体条款、格式要求填写投标的技术文件，如发现投标的技术文件条款、格式不符合本招标技术文件的要求，则认为投标不严肃，在评标时将有不同程度的扣分。1.10 标注“”的条款为关键条款，投标设备的性能和参数不应低于这些条款规定。2 工作范围2.1 工程概况本标书采购的设备适用的工程概况见表2.1：工程概况一览表。表2.1 工程概况一览表 （招标方填写）序号名 称内 容1工程名称2工程建设单位3工程地址2.2 范围和界限(1) 本标书适应于所供110kV电压等级的敞开式高压交流隔离开关和接地开关（以下简称隔离开关和接地开关）及其操动机构和辅助设备的设计，制造，装配，工厂试验，交付，现场安装和试验的指导、监督以及试运行工作。(2) 运输 运输条件： （招标方填写）(3) 现场安装和试验在投标方的技术指导和监督下由招标方完成。(4）本标书未说明, 但又与设计、制造、装配、试验、运输、包装、保管、安装和运行维护有关的技术要求,按条款3所规定的有关标准执行。2.3 服务范围(1) 投标方应按本标书的要求提供 （招标方填写）台全新的、合格的110kV断路器及其操动机构和辅助设备、备品备件、专用工具和仪器。投标方所提供的组件或附件如需向第三方外购时，投标方应对质量向招标方负责,并提供相应出厂和验收报告。（2）供货范围一览表投标方提供的110kV隔离开关和接地开关的具体规格、数量见表2.2:供货范围及设备技术规格一览表。投标方应如实填写“投标方保证”栏。表2.2供货范围及设备技术规格一览表序号名 称单位投标方要求投标方保证型式、规格数量型式、规格数量1110kV双柱水平开启式隔离开关隔离开关组2500A，31.5kA，主刀配电动操作机构（并有手动功能），接地刀配电动操作机构，AC380V，带单接地刀1每台110kV 隔离开关和接地开关包括：a) 隔离开关和接地开关本体(包括导电回路、支架底座、绝缘子、均压环等)；b) 接线板及配套螺栓；c) 操动机构及其辅助设备、水平及垂直操作连杆；d) 对于垂直伸缩式隔离开关，应包括静触头及其软母线夹具；e) 各相机构箱间的控制电缆和电源电缆，管线；f) 接地开关感应电流开断装置（适用时）。(3) 工厂试验由投标方在生产厂家内完成,但应有招标方代表参加,参加工厂验收的人数及天数等规定详见标书商务部分。(4) 现场安装和试验在投标方的技术指导下由招标方完成,投标方协助招标方按标准检查安装质量,处理调试投运过程中出现的问题,并提供备品、备件，做好销售服务工作。投标方应选派有经验的技术人员,对安装和运行人员免费培训。安装督导的工作范围及人数和天数等规定详见标书商务部分。(5) 投标方应协助招标方解决设备运行中出现的问题。(6) 设计联络会议的地点及招标方参加人员的人数和天数等规定详见标书商务部分。(7) 设备安装、调试和性能试验合格后方可投运。设备投运并稳定运行后，投标方和招标方（业主）双方应根据相关法律、法规和公司管理制度签署合同设备的验收证明书。该证明书共两份，双方各执一份。(8) 如果安装、调试、性能试验、试运行及质保期内技术指标一项或多项不能满足合同技术部分要求，招、投标双方共同分析原因，分清责任，如属制造方面的原因，或涉及索赔部分，按商务部分有关条款执行。3 应遵循的主要标准除本标书特殊规定外，投标方所提供的设备均按规定的标准和规程的最新版本进行设计、制造、试验和安装。如果这些标准内容有矛盾时，应按技术要求较高的条款执行或按双方商定的标准执行。如果投标方选用本标书规定以外的标准时，则需提交这种替换标准供审查和分析。仅在投标方已证明替换标准相当或优于标书规定的标准，并从招标方处获得书面的认可才能使用。提交供审查的标准应为中文版本。主要引用标准如下：GB 311.1 高压输变电设备的绝缘配合GB 311.2 绝缘配合 第2部分：高压输变电设备的绝缘配合使用导则GB 772 高压绝缘子瓷件技术条件GB 1985 高压交流隔离开关和接地开关GB 50150-2006 电气装置安装工程电气设备交接试验标准GB 8287.1 高压支柱绝缘子技术条件GB 8287.2 高压支柱绝缘子尺寸与特性GB/T 156 额定电压GB/T 2900.20 电工术语 高压开关设备GB/T 4585 交流系统用高压绝缘子人工污秽试验DL/T 405 进口252550kV交流高压断路器和隔离开关技术规范DL/T 486 交流高压隔离开关和接地开关订货技术条件DL/T 593 高压开关设备和控制设备标准的共用技术要求DL/T 5222 导体和电器选择设计技术规定Q/CSG 1 0007 电力设备预防性试验规程中国南方电网有限责任公司-110kV交流高压隔离开关和接地开关技术规范；4 使用条件本设备招标书技术文件要采购的110kV隔离开关和接地开关，其安装地点的实际外部条件见表4:设备外部条件一览表。投标方应对所提供的设备绝缘水平、温升等相关性能参数在工程实际外部条件下进行校验、核对，使所供设备满足实际外部条件要求及全工况运行要求。表4 设备外部条件一览表 （招标方填写）序号名 称单位数值备注（须说明本工程适用的是正常使用条件或是特殊使用条件）1环境温度最高日温度最低日温度最大日温差2海拔m3太阳辐射强度W/cm24污秽等级5覆冰厚度mm6风速m/s7相对湿度最大日相对湿度%最大月平均相对湿度8耐受地震能力（指水平加速度，安全系数不小于1.67。水平加速度应计及设备支架的动力放大系数1.2）g9系统标称电压：kV/10系统最高电压kV/11系统额定频率Hz/12系统中性点接地方式：/13安装点母线短路电流：kA/14直流控制电压V/15设备运输条件/4.1 正常使用条件4.1.1 周围空气温度最高不超过40，且在24h内测得的平均温度不超过35。最低温度不低于-10。4.1.2 环境相对湿度（在25时）日相对湿度平均值不大于95%；月相对湿度平均值不大于90%。应考虑凝露对设备的影响。4.1.3 太阳辐射强度断路器应考虑阳光辐射强度的影响，晴天中午的辐射强度为1000W/m2。4.1.4 海拔高度适用于设备的外绝缘，绝缘水平的设计规定海拔高度不超过1000m。4.1.5 污秽对于III级以下污秽等级的地区统一按III级防污选取设备的爬电比距。III级及以上污秽等级的地区统一按IV级防污选取设备的爬电比距。III级外绝缘爬电比距规定为不小于25mm/kV。4.1.6 覆冰厚度不超过10mm。4.1.7 降雨量年最大：2600mm日最大：300mm4.1.8 风速正常使用条件：不超过34m/s（相应于圆柱表面上的700Pa）4.1.9 振动耐受地震烈度规定为8度：水平分量 0.25g垂直分量 0.125g本设备应能承受用三周正弦波的0.25g水平加速度和0.125g垂直加速度同时施加于支持结构最低部分时，在共振条件下所发生的动态地震应力，并且安全系数应大于1.67。4.1.10 共模电压由于主回路的开合操作，在辅助和控制回路上所感应的共模电压幅值不超过1.6kV。4.2 特殊使用条件4.2.1 周围空气温度和湿度对于酷热气候，应优先选用的最低和最高温度的范围规定为：-25+55。日相对湿度平均值不大于98%。4.2.2 海拔高度对于使用在海拔高于1000m处的断路器，其外绝缘在标准参考大气条件下的绝缘水平是将适用场所要求的绝缘耐受电压乘以海拔修正系数Ka。系数Ka可按下式计算：式中：H为断路器安装地点的海拔高度，以m为单位。注1：在任一海拔处，内绝缘的绝缘特性是相同的，不需采取特别的措施。关于外绝缘和内绝缘的定义见GB/T 311.2。注2：对于低压辅助设备和控制设备，海拔低于2000m时， 不需采取特别措施。如用于2000m以上海拔，需采取的措施见GB/T 16935.1。注3：海拔高度可参照下列要求确定：a. 海拔在1000-2000m范围，设备外绝缘水平按2000m海拔修正；b. 海拔在2000-2500m范围，设备外绝缘水平按2500m海拔修正；c. 海拔在2500-3000m范围，设备外绝缘水平按3000m海拔修正；d. 海拔高于3000m，应考虑实际运行地点的环境，按专题研究报告确定。4.2.3 污秽对于III级污秽地区，考虑到未来调整爬距困难，可按IV级选取设备爬电比距，IV级外绝缘爬电比距规定为不小于31mm/kV。4.2.4 覆冰厚度覆冰对20级不超过20mm，对30级不超过30mm。4.2.5 其它参数设备在其它特殊使用条件下使用时，用户应参照GB/T 4796、GB/T 4797、GB/T 4798的规定提出其环境参数。5 技术要求5.1 基本参数5.1.1 额定电压（Ur）：126kV。5.1.2额定绝缘水平隔离开关和接地开关的额定绝缘水平见表5.1。表5.1中的耐受电压适用于GB311.1中规定的标准参考大气条件（温度、压力、湿度）。额定绝缘水平用相对地额定雷电冲击耐受电压来表示。表5.1 110kV 隔离开关和接地开关的额定绝缘水平额定电压Ur kV（有效值）额定短时工频耐受电压UdkV（有效值）额定雷电冲击耐受电压Up kV（峰值）相对地及相间隔离断口相对地及相间隔离断口（1）（2）（3）（4）（5）126230230（[phone]（+100）注：本表项（3）括号内的数值为1.0Ur/，是加在对侧端子上的工频电压有效值；项（5）中括号内的数值为1.0Ur，是加在对侧端子上的工频电压峰值。对于隔离断口与底座平行且与接地开关组合成一体的隔离开关，最小间隙的1min工频耐受电压见表5.2规定，通过该试验，则认为当接地刀与对面的隔离开关带电部分暂时接近过程中满足了安全要求。表 5.2 隔离开关和接地开关最小间隙的1min工频耐受电压额定电压Ur kV（有效值）试验电压kV（有效值）中性点固定接地中性点不接地126145164注1：除了配人力操动机构的接地开关操作的短时间内之外，绝缘强度的暂时降低不是安全要求的普遍问题。正因为如此，且不考虑老化，降低的绝缘强度是可以接受的。因为在接地过程中雷电和操作冲击发生的概率很低，所以不要求进行冲击电压试验。注2：对仅配人力操动机构的接地开关，如果国家安全规程规定了更高的耐受电压值，则可以由用户与制造厂之间协商。注3：如果最小的暂时电气间隙大于GB/T 311.2中给出的电气间隙，则不需要试验。5.1.3 额定频率（fr）：50Hz。5.1.4 额定电流与温升5.1.4.1额定电流（Ir）额定电流是指隔离开关在规定的使用和性能条件下能持续通过的电流的有效值。本技术规范优先从下列数值中选取：1250A、1600A、2000A、2500A、3150A。5.1.4.2温升在温升试验规定的条件下，当周围空气温度不超过40时，隔离开关和接地开关设备任何部分的温升不应该超过DL/T 593中表3规定的温升极限。5.1.5 额定短时耐受电流（Ik）在规定的使用和性能条件下，在规定的短时间内，隔离开关和接地开关设备在合闸状态下能够承载的电流的有效值。本技术规范规定额定短时耐受电流为：40kA。如果接地开关和隔离开关组合成一体，除非另有规定，接地开关的额定短时耐受电流至少应等于隔离开关的额定短时耐受电流规定值。5.1.6 额定短路持续时间（tk）隔离开关和接地开关在合闸状态下能够承载额定短时耐受电流的时间间隔。110kV隔离开关和接地开关额定短路持续时间规定为3s。5.1.7 额定峰值耐受电流（Ip）在规定的使用和性能条件下，隔离开关和接地开关在合闸状态下能够承载的额定短时耐受电流的第一个大半波的电流峰值。额定峰值耐受电流等于额定短路关合电流。本技术规范规定额定峰值耐受电流为：100kA。注：在某些使用条件下，系统特性决定的直流时间系数可能比45ms大，对于特殊系统其值一般为60ms、75ms和120ms，这取决于系统的额定电压。在这些情况下，额定峰值耐受电流建议选用2.7倍额定短时耐受电流。如果接地开关和隔离开关组合成一体，除非另有规定，接地开关的额定峰值耐受电流至少应等于隔离开关的额定峰值耐受电流规定值。5.1.8 隔离开关额定母线转换电流开合能力 母线转换电流是指隔离开关将负荷从一个母线系统转换到另一个母线系统时隔离开关能够开合的电流值。额定母线转换电流是指在额定母线转换电压下隔离开关所能开合的最大的母线转换电流。规定额定母线转换电流为80%的额定电流，但不论隔离开关的额定电流多大，额定母线转换电流不超过1600A。5.1.9 接地开关额定开合感应电流能力本条款只针对同塔双回或多回平行架空输电线路中两端变电站线路侧接地开关。接地开关开合的感应电流包括电磁耦合产生的感性感应电流和静电耦合产生的容性感应电流。额定感应电流是在额定感应电压下接地开关能够开合的最大电流。额定感应电压是最高工频电压，在该电压下接地开关能够开合额定感应电流。接地开关的额定开合感应电流列于表5.3中：表5.3 接地开关的额定感应电流和额定感应电压额定电压Ur/kV电磁耦合静电耦合额定感性电流/A（有效值）额定感性电压/kV（有效值）额定电容性电流/A（有效值）额定电容性电压/kV（有效值）类别类别类别类别ABABABAB126501000.560.4536注1：A类接地开关：用于耦合弱或比较短的平行线路；B类接地开关：用于耦合强或比较长的平行线路。 注2：额定开合感应电流按设计具体要求选用。5.1.10隔离开关额定开合小电流能力小电流指小的电容性电流（如开合短母线）或小的电感性电流（如开合电压互感器），在额定电压下，隔离开关应能可靠开合感性电流0.5A，电容电流2.0A。5.1.11无线电干扰水平在1.1126/kV电压下，无线电干扰电压应不大于500V。5.1.12 合闸和分闸装置及辅助和控制回路的额定电源电压（Ua）合闸和分闸装置及其辅助和控制回路的额定电源电压应该理解为：当设备操作时在其回路的端子上测得的电压。如果需要，还包括制造厂提供或要求的与回路串联的辅助电阻或元件，但不包括连接到电源的导线。额定电源电压值应从表5.4和表5.5给出的标准值中选取。表5.4 直流电压直流电压 V110220表5.5 交流电压三相三线或四线制系统 V单相三线制系统 V单相二线制系统 V220/380230/4002202202301 第一栏中的较低值是对中性点的电压，较高值是相间电压。第二栏较低值是对中性点的电压，较高值是线间电压；2 230/400V将是唯一的标准值，并推荐在新的系统中采用。3 保护和测量用互感器的二次电压不受本标准的约束。5.1.13 合闸和分闸装置及辅助和控制回路的额定电源频率额定电源频率的标准值为交流50Hz或直流。5.1.14 额定时间参量隔离开关和接地开关的额定时间（机械特性）参量包括：a） 分闸时间（s）：依产品技术条件规定；b） 合闸时间（s）：依产品技术条件规定；c） 三相合闸同期性（mm）：依产品技术条件规定。5.1.15 机械操作的次数（空载）在不进行机械调整、维修或更换部件情况下，隔离开关和接地开关空载操作循环次数不应少于2000次。5.2设计与结构要求5.2.1隔离开关和接地开关的组成每台110kV 隔离开关和接地开关的组成主要包括：a) 隔离开关本体(包括导电回路、底座、绝缘子等)；b) 接线板及配套螺栓；c) 操动机构及其辅助设备、水平及垂直操作连杆；d) 对于垂直伸缩式隔离开关，应包括静触头及其管（软）母线夹具；e) 各相机构箱间和至汇控柜的控制电缆和电源电缆，管线；f) 接地开关感应电流开断装置（适用时）。5.2.2 机械结构要求5.2.2.1一般要求a) 隔离开关和接地开关应结构简单、性能可靠、易于安装调整、维护检修安全方便，金属零部件应防锈、防腐蚀，钢制件应热镀锌处理，螺纹连接部分应防锈、防松动和电腐蚀。b) 在规定的使用条件下，应满足运行和操作时出现的电气和机械应力而不损坏和误动。c) 同型号同规格产品的安装尺寸应一致，零部件应具有互换性。d) 在规定的覆冰厚度下，隔离开关和接地开关应能可靠的分闸和合闸。e) 当开关受到短路电动力、风压、重力和地震时，隔离开关和接地开关的结构应能防止从合闸位置脱开，或从分闸位置合闸。5.2.2.2隔离开关和接地开关的型式1）110kV 隔离开关和接地开关型式包括：a) 单柱单臂垂直伸缩式隔离开关；b) 单柱双臂垂直伸缩式隔离开关；c) 双柱水平伸缩式隔离开关；d) 双柱水平开启式隔离开关；e) 三柱水平旋转开启式。2）110kV独立接地开关型式为：单柱垂直开启式接地开关。5.2.2.3 支持架构每极隔离开关和接地开关架构高度、极间距离应满足以下要求：相间距（中心线计算）：1.72.0m相间带电体最小间距： 1.0m带电部分对地高度不能小于3.4m。支架高度必须保证隔离开关和接地开关支持瓷瓶的下端法兰对地或基础距离不小于2.5m。地脚螺栓应能使架构可靠地固定在混凝土基础上。5.2.2.4 额定接触区(仅对单柱式隔离开关)接触区的额定值(用而Xr、Yr和Zr来表示)推荐值如表6所示。为使隔离开关或接地开关有正确的功能，用户在确定变电站设计和绝缘子的抗弯强度时，应考虑到运行条件，确保静触头在这些限值内。表5.6 静触头由软导线支承时推荐的接触区额定电压（Ur）kVXrmmYrmm Zrmm软母线硬母线软母线硬母线软母线硬母线Z1Z2126100100350100200500100注1：X是沿导线的方向；Y与导线走向垂直的水平方向；Z是上下方向；注2：Z1值适用于短跨档，Z2值适用于长跨档。5.2.2.5 额定端子机械荷载推荐的端子机械荷载额定值见表5.7所示。在隔离开关和接地开关端子上作用有额定静态端部机械荷载条件下应能可靠实现分闸和合闸操作。表5.7 推荐的额定端子静态机械荷载额定电压（Ur）kV额定电流（Ir）A水平拉力N垂直力N（向上下）Ftv纵向 FthA横向 FthB1262500100075010003150125075012505.2.2.6 设备的接线板隔离开关和接地开关应配备铝合金平板式水平安装的接线板，以满足每一设备或自身回路额定电流，并提供热镀锌螺栓、螺帽及防松垫圈。推荐的接线板尺寸及钻孔位置如图5.1所示：图5.1 推荐的接线板外观接线板应设计为防电晕式，并应能承受产品技术条件规定的机械强度要求。接线板的接触电流密度按DL/T 5222-2005导体和电器选择设计技术规定计算：铝0.0936A/mm2。5.2.2.7 荷载承受能力a） 接线板 隔离开关和接地开关接线板上的允许荷载不应小于5.2.2.5规定的数值，且静态安全系数不小于3.5。 接线板应能承受1000Nm的弯矩而不变形。b） 综合荷载承受能力 隔离开关和接地开关接线板应具有承受连续及短时的综合荷载的能力。 连续综合荷载包括施加在隔离开关和接地开关接线板上的水平纵向荷载、水平横向荷载、垂直荷载、设备最大风荷载和设备自重等荷载组合。在此连续综合荷载下，设备的安全系数不应小于2.5。 短时综合荷载包括施加在隔离开关和接地开关接线板上的水平纵向荷载、水平横向荷载、垂直荷载、设备最大风荷载的25%、和设备地震动态荷载及设备自重等荷载组合。在此连续短时综合荷载下，设备的安全系数应不小于1.67。5.2.2.8绝缘子绝缘子伞裙宜为不等径大小伞，绝缘子的爬电系数、外形系数、直径系数及伞裙形状的参数应符合IEC60815的要求。绝缘子均应是实心瓷质高强度绝缘子，宜采用干法成型工艺，具有良好的抗污秽能力和运行特性，最小爬电比距满足污秽等级要求。隔离开关用支柱绝缘子和操作绝缘子应是防污型高强度的产品，除应符合相关国家标准的要求外，还应满足如下要求：a) 绝缘子金属附件采用上砂水泥胶装，胶装处胶合剂外露表面应平整，无水泥残渣及露缝等缺陷，胶装后露砂高度1020mm，且不得小于10mm，胶装处应均匀涂以防水密封胶。b) 110kV隔离开关的绝缘子抗弯强度不小于6kN，扭转强度不小于4kNm。用于支撑管母的接地开关支柱绝缘子抗弯强度不小于8kN，扭转强度不小于6kNm。c) 瓷体和法兰之间的浇注面应采取有效的防水措施。5.2.3 操动机构的要求5.2.3.1 操动方式隔离开关主刀闸和接地刀闸采用三相机械联动电动操动机构。应设就地操作按钮及手动操动装置，操作机构中应具有“远方/就地”转换开关。5.2.3.2 操作手柄手动操动机构的手柄长度不大于1m，离地面的高度约为1.2m左右，操作力矩不大于200Nm。5.2.3.3 分、合闸操作动力操动机构，当其电压在下列范围内时，应保证隔离开关或接地开关可靠的分闸和合闸：a) 电动操动机构的电动机接线端子的电压在其额定值的85%110%范围内时；b) 二次控制线圈、电磁联锁装置，当其线圈接线端子的电压在其额定值的85%110%范围内时（线圈温度不超过80）。5.2.3.4 机构箱操动机构箱应采用优质不锈钢材，厚度不小于2mm，或者精铸铝、铝合金铸件。精铸铝、铝合金箱体内应涂浅色高亮度的磁漆，投标方应提供补漆所需的漆量。操动机构箱应能防锈、防寒、防小动物、防尘、防潮、防雨、防护等级为IP54。操动机构箱底部导线管的入口处应设有遮板，机构箱与外部管道和电缆的连接应便于拆卸和移动，箱体防雨性能良好，在不利的气候条件下应能开门检修。箱正面应设有铰链的密封门，门上有把手和可加挂锁的措施。操动机构箱应配有足够的端子，材质为铜质，端子及端子排均应有标记号，一个端子只允许接入一根导线。端子排间应有足够的绝缘，端子排应根据功能分段排列。端子板及终端板与夹头均安装在电缆进口上部，与电缆的距离应不小于150mm。端子排应牢固固定，使其不致于振动、发热等而变松，同时还应能方便地进行检查和维护。每组端子板应有15%的备用端子。操动机构的控制柜内应配置截面不小于100mm2接地铜排用于二次回路的接地。机构箱内应设有适当功率、交流220伏的一套加热器，具备自动和手动投切功能，以防止产生有害的凝露，并提供过热保护，同时加热器应装设防护罩（温度较高足以灼伤皮肤时）。机构箱应设急停按纽（黑色）、合闸按纽（红色）、分闸按纽（绿色）。5.2.3.5 辅助开关和辅助触点辅助开关应采用真空辅助开关。所有辅助开关、辅助触点应在电气接线图上标明编号，与其连接的电气接线端也应标明编号。全部辅助触点的动作应能与隔离开关的主刀闸或接地刀闸的全部行程相一致。除控制、指示及闭锁等通常的辅助接点外，隔离开关主刀闸需有备用的常开与常闭触点各12副，PT间隔隔离开关主刀闸需有备用的常开触点15副，常闭触点5副。接地刀闸需有备用的常开与常闭触点各8副。辅助触点应满足切断容量要求。5.2.3.6 其他要求a) 操动机构上应有分、合闸位置指示器。位置指示器的颜色应符合相关标准要求：红色表示闭合，绿色表示断开。指示器上合闸应用字符“合”或“I”表示，分闸应用字符“分”或“O”表示；b) 电动机应设防止过载、短路及两相运转的保护装置；c) 操动机构的各个部件须能耐受电动机构的电机过载保护动作之前的起动力矩而无损坏或失调；d) 电动机电源应采用单相AC 220V，或三相AC 380V。5.2.4 对机构和传动系统的要求5.2.4.1 操动机构输出轴与本体的连接隔离开关和接地开关操动机构的输出轴与其本体传动轴应采用无级调节的连接方式，机械连接应牢固、可靠，应采用无需调节的固定连接。操动机构内应装设一套能可靠切断电动机电源的过载保护装置。5.2.4.2 对转动连接的要求转动连接轴承座必须采用全密封结构，至少应有二道密封，不允许设“注油孔”。轴承润滑应采用符合设备周围空气湿度的优质二硫化钼锂基润滑脂或性能更好的润滑脂，并应在出厂试验报告中注明其质量控制指标，如组分、成分和粘度等。5.2.4.3 对传动轴承、轴套、轴销的要求传动连接应采用万向轴承和具有自润滑功能的轴套连接，轴销应采用不锈钢或铝青铜等防锈材料，万向轴承带有防尘结构。5.2.4.4 对传动连杆的要求传动连杆应采用装配式连接结构，其材质应是满足机械强度和刚度要求的多棱形钢、不锈钢或热镀锌钢管。5.2.4.5联锁的要求主刀闸和接地刀闸间应具备机械联锁功能。机械联锁方式应采用闭锁盘或锁销联锁形式，并应有足够的机械强度保证能够承受操作机构电机产生的堵转力矩。不带接地开关的隔离开关应具有与携带型接地线联锁的机构。配有一套能可靠切断电动机电源的闭锁装置。隔离开关和接地开关还应具备在操作回路实现电气联锁的功能。5.2.5 对导电回路的要求隔离开关导电回路应能耐受1.1倍额定电流而不超过允许温升。导电杆和触头的镀银层厚度应20m、硬度应120HV。触头弹簧应进行防腐防锈处理。如采用内压式触头，其触头弹簧必须采取可靠的防止弹簧分流的绝缘措施，以保证弹簧的弹性。5.2.6 对隔离开关和接地开关接地的要求隔离开关、接地开关的底座上应装设不小于F12mm的接地螺栓；每相一个底座的隔离开关，各相应分别装设接地螺栓；接地接触面应平整、光洁，并涂上防锈油，连接截面应满足热稳定要求；接地连接点应标以规定的保护接地符号“”。接地开关的旋转轴与底座之间的铜质编织软连接的截面积应不小于50mm2，并与其热稳定电流相匹配。5.2.7 电磁兼容性对于正常运行时没有进行开合操作的隔离开关和接地开关和其控制设备的主回路，其辐射电平由无线电干扰电压试验的平均值进行验证。5.2.8材料及工艺要求5.2.8.1 材 料设备所使用的全部材料应是全新的，高质量的，无缺陷并应标明所选定的品位和等级。本规范中未特别指定的材料应具有广泛适用性，并应遵照最新的ASTM (美国材料试验学会标准)或被认可的等价标准的技术要求。5.2.8.2 焊 接应采用电弧焊，作业不应产生小孔、裂缝及其它任何明显缺陷。焊接作业和焊缝的鉴定试验应按照AWS(美国焊接学会)或其他相当标准的最新版本执行。用于手工焊接的焊条应为适用于整段焊接的厚皮型。制造厂应提交主要部件的焊接工艺、板材、焊条和焊接的非破坏性试验供认可用。5.2.8.3 油漆与防锈除有色金属、抛光或机械加工的表面以外，所有的金属外露部分，均应作最小表面的除锈处理。除锈处理后应喷涂一层底漆。除不适于喷漆的管道内表面，所有的内表面，至少应涂刷一层底漆和一层亮光漆或瓷漆。所有的外表面至少应喷涂一层底漆及二层瓷漆，并且有足够的弹性，能承受温度的急剧变化, 抗剥落，并保持颜色不变。装置在户外的接线板、螺栓、螺母和垫圈应涂保护层以防止不同金属之间的电解作用使螺纹生锈，并应提供防止水分进到螺纹中的方法。隔离开关和接地开关的金属外壳应能防腐蚀。金属制作(包括闭锁元件)应能耐受氧化而不腐蚀，并能耐受不同材料间的电化腐蚀及材料热胀冷缩造成的附加应力的作用。所有暴露在大气中的金属部件应有可靠的防锈层或采用不锈钢材料制成。钢材表面除锈等级达到或优于Sa2.5、St2，防腐耐久性达到H级（15年以上。至少达到M级中等水平，即10年以上）。直径12mm以下的螺栓、螺钉等应采用不锈钢或热镀锌材料制成，直径12mm及以上的螺栓应采用热镀锌材料。除了非磁性金属之外，易锈金属部件均应热浸镀锌，镀锌金属件的最小厚度为3mm，热镀锌应满足ASTM中A123、A134和A153的要求。镀锌前，须将所有焊渣清除干净。部件材料应在加工、制造完成后再镀锌。5.2.9 铭牌隔离开关和接地开关及其操动机构的铭牌应按表5.8的内容标明。隔离开关和接地开关及其操动机构应装设铭牌，铭牌应标有在有关的产品标准中规定的必要的信息，铭牌应在正常工作位置和安装位置均可见。如果隔离开关和接地开关设备由带有操动机构的几个单极组成，则每个单极均应装设铭牌。对与隔离开关和接地开关组成一体的操动机构，可以只用一个组合的铭牌。铭牌和安装件应该是不受气候影响和防腐蚀的。表5.8 铭牌参数项目缩写单位隔离开关接地开关b操动机构制造厂型号出厂编号制造年份额定电压UrkV额定频率frHz额定雷电冲击耐受电压UpkV额定电流IrA额定短时耐受电流IkkA额定短路持续时间tkS()a()a合闸和分闸装置额定电源电压UopV控制回路的额定电源电压UcV加热器的额定电源电压UhV电动机的额定电源电压UmoV支柱绝缘子的型号操作绝缘子的型号额定端子静态机械负荷FN()()隔离开关的机械寿命等级Mr()c接地开关的电寿命等级Er()c质量mkg()()()注1：表示的值的标识是强制性的。注2：()表示的值的标识是非强制性的。注3：“额定”一词在铭牌上可不出现。a如果t不是1s时是强制性的。b当接地开关与隔离开关组合为一体时，不要求有单独的铭牌。接地开关的短路额定值与隔离开关不同的情况除外。c如果不同于E0级，则等级的标识是强制性的。为了避兔额外的留空要求，等级可包含在型号中。5.3专业接口要求5.3.1 电气一次接口5.3.1.1 设备标准安装图110kV隔离开关包括垂直伸缩式、双柱水平伸缩式、双柱水平开启式、三柱水平旋转开启式，采用三相联合操作。隔离开关外套瓷裙底部距地面不
