氢气锅炉使用说明书.doc

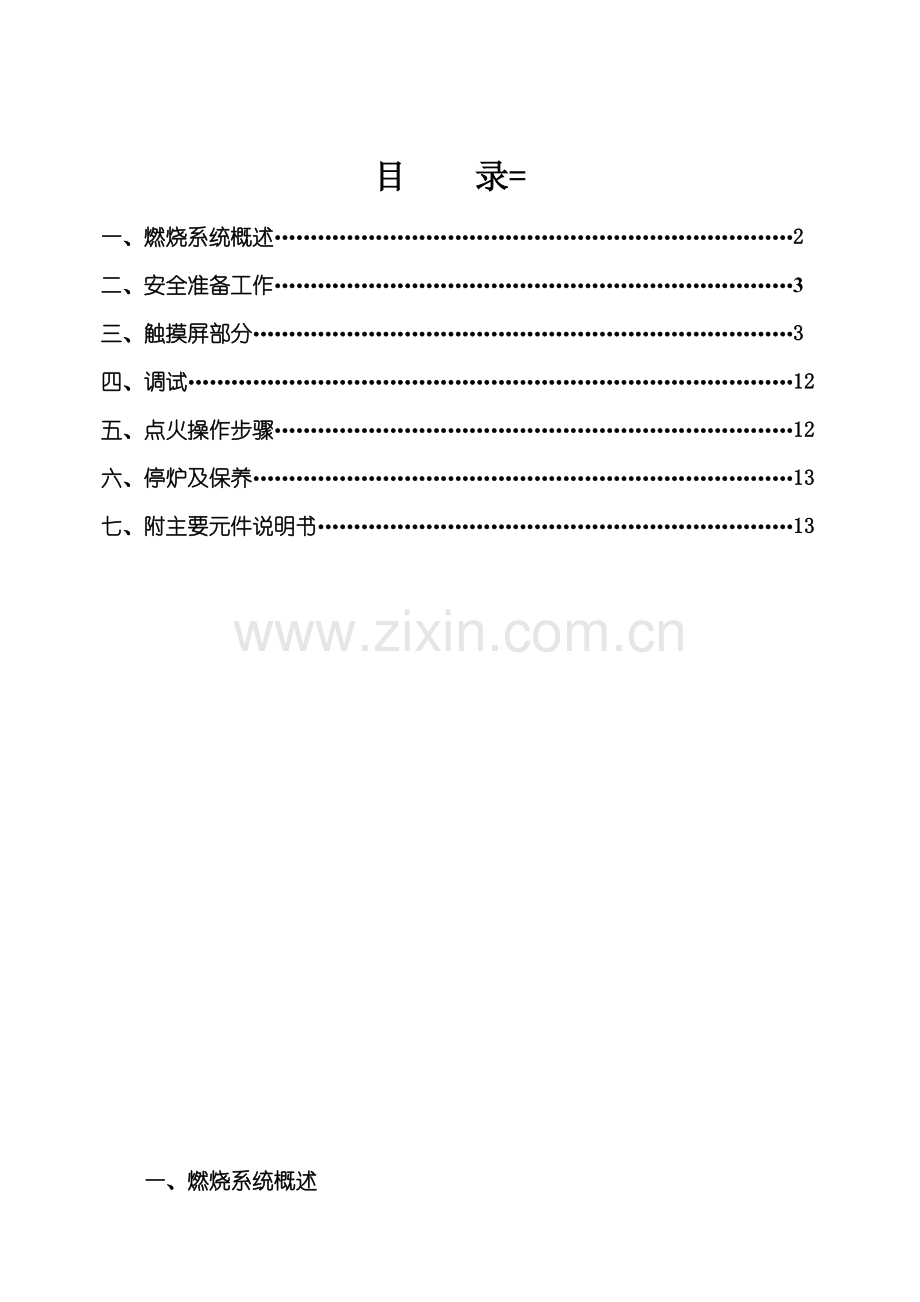

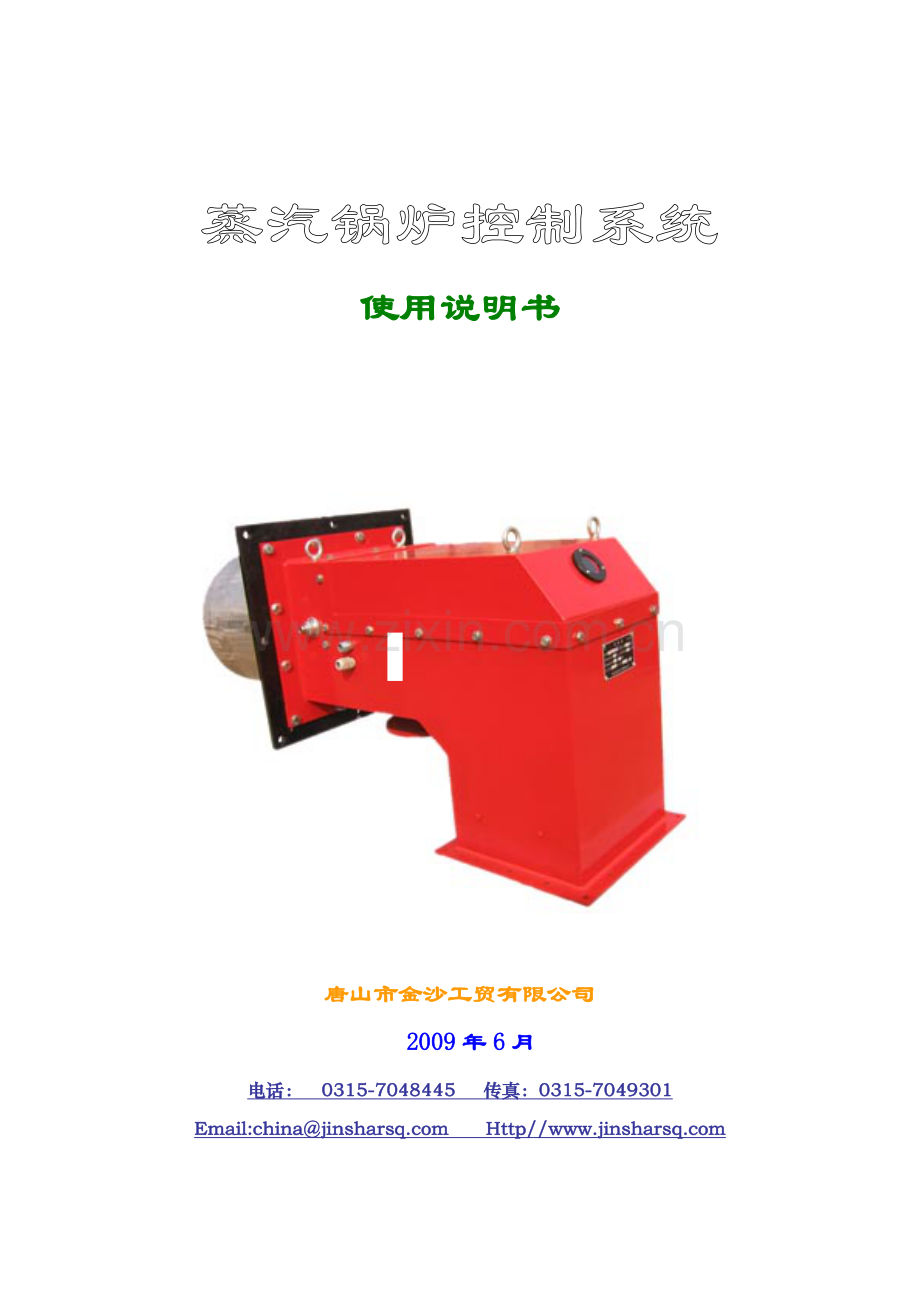

蒸汽锅炉控制系统使用说明书唐山市金沙工贸有限公司2009年6月电话： [phone] 传真：[phone]Email:china Http/ 目 录=一、燃烧系统概述2二、安全准备工作3三、触摸屏部分3四、调试12五、点火操作步骤12六、停炉及保养13七、附主要元件说明书13一、燃烧系统概述该燃烧器改变了目前世界普遍的风散式（即用鼓风强行搅散燃气）燃烧，它采用多头内混与风散相结合的方法，即空气与燃气分两次混合，保证空气与燃料气充分混合，使燃烧平稳、高效；其自动控制系统采用风门调节比例控制技术，该技术将燃烧与计算机数字技术结合在一起，使燃料量与风量准确配比，充分燃烧，达到最佳效果，既节约了能源，又改善了工作环境（降低噪音，减轻劳动强度）。与其他厂家控制方案相比，具有控制更加准确、调节更加方便、使用寿命长等特点。自动化程度高，操作简单、性能可靠，以西门子PLC为控制核心，人性化编制了启动、运行程序，只要操作启动按钮即可。调节平稳、定位准确以锅炉出口压力（温度）为目标，自动完成大小调整，使锅炉出口压力（温度）始终保持在设置值。本燃烧器可配置风门调节比例控制、段火控制、变频调节比例控制、触屏变频调节比例控制等控制系统，这两种控制方式与风门调节比例控制相比，具有数字化、便于调整、噪音低、操作更平稳、可联网控制等特点。燃烧器安装方法请参照燃烧器流程图，流程安装方向应按现场情况选择。各元件安装次序要正确，以下为各元件的简单说明：气动安全阀是用来开/关燃料气，当点火和运行状态下处于打开状态，当熄火或需要安全保护时处于关状态，气源压力一定要保证阀开关自如，进出气管一定不要装反，并要求安装方向必须正确。燃气调节阀用来调节主管道燃料气的大小，直接受PLC控制自动定位，自带过热过载自动保护等多种功能。燃烧器是产生火焰的部件，它由多头内混燃烧盘和配风管组成，保证空气与燃气量充分混合，使燃烧完全、平稳。点火器是用来把220V交流电变成10000V高压电的变压器，要求炉前环境温度设在50摄氏度以下，因为内装绝缘沥青，开始启动5分钟内严禁触摸以防电击。火焰监测器是用来探测火焰的，探头遇紫外光时，光敏管触发，经输入电路对信号进行处理，输出脉冲信号，CPU采集到脉冲信号后，将分析判断后的结果送到报警电路和火焰强度显示电路。点火阀是将少量燃气引入点火枪，先引燃点火枪，再引燃主管燃料气。点火枪内部有点火针，是用来把点火器的高压电产生火花点燃燃气，它要求与机体绝缘，并能保证放电状态下产生火花，要求放电间隙在35mm，并能完好连续放电。二、安全准备工作燃烧系统准备工作工艺管线及阀组没有燃气泄漏，核对阀组连接方向正确。 核对三相五线交流380V电源准确无误，接地线接触良好。必须由生产厂家经过培训合格的有资质的人员现场调试。将控制柜内的空气开关合上。点火前的检查：检查启动引风机和鼓风机。检查燃气压力是否正常;焦炉煤气4-6KPa,天然气8-12KPa.上次报警必须复位。锅炉其他参数处于允许状态。燃气调节阀和气动安全阀处于关闭状态三、触摸屏部分触摸屏上电后，初始画面如下图，点击触摸屏画面按钮进入主画面：主画面如下：在此画面上有七个选项按钮，首先应进行阀位的标定，输入密码【0000】进入阀位标定画面，阀位标定的目的是将调节阀的零点和量程写入PLC中保存，此项只需首次调试时，或更换阀门时进行标定。标定方法如下：例如标定焦气安全阀，只需按住【焦气阀开】后面数字开始由2000左右升到20000以上带数字稳定以后，松开此按钮，此时焦气阀开全量程标定完毕，接着标定焦气阀关。只要按阀开时有数字变化，即可判断此阀工作正常。注意：标定时一定要到数字稳定后方可松开！否则阀门将无法完全打开或关闭！接着进入参数设置画面进行燃烧参数的设定。出厂时系统已存入出厂设定值但此值不一定满足实际操作需要，所以需用户重新自行设定。密码为【0000】点击【下页】进入【报警值设定】画面。在此设定各参数的报警或停炉限值。按下页进入配风K值设置画面，为使燃料能够充分的燃烧的，给消耗的燃料配以合适的风量，需在此画面设置相对燃料量的比值，即燃烧一个气量时，配比百分之多少的风，将燃料量分为10段范围，也就有10个百分值与其对应。要根据现场实际情况，将燃料量用手动方式给定，在每一段调节K值，观察燃烧情况，直到燃烧状况良好，将此时K值固定下来。例：单烧焦炉煤气时焦炉煤气阀开度为28，K2比值为1.15，引风K3值为0.82计算此时鼓风风门开度为多少？引风风门开度为多少？计算得出：25*1.15=28.75，鼓风风门开度应为28%;28*0.82=22.96，引风风门开度应为22%点击【下页】进入量程零点设定画面，当选用的变送器出现故障而在短时之内购买不到时原量程的变送器时，可先使用量程接近的变送器使用。设定完此页后可返回主画面，查看各参数显示是否正常。查看状态显示画面。流程画面显示数据比较全面。在这里生动的体现了锅炉、以及附属设备的主要运行参数，连接打印机，点击打印本页，可以记录下任一时刻锅炉参数数据。点击【趋势曲线】查看过去蒸汽压力、流量的变化情况。在主画面点击报警画面即可显示如下画面，当系统出现报警时点击此画面，即可查到报警项。当有报警项时即有文本显示的报警项，此画面分停炉报警项和一般报警项，一般报警项在报警消除或停止系统之后即恢复为绿色，在主画面按下【操作画面】既可显示如下画面，在此画面也可按下启动或停止按钮启停系统，可设定各调节参数目标值。燃烧正常时此页点击【自动】将天然气切换为手动控制。手动控制时可直接输入阀门给定值进行给定，范围在【天然气阀最小限幅】与【最大限幅】之间给定。下页为焦炉煤气控制参数，此页参数只对单烧焦炉煤气时起作用。混烧时焦炉煤气开度由此页下面，【混烧时焦气给定值】给定。下页为锅炉给水操作画面水位控制可切换参照液位，在低蒸汽流量时可选用单冲量控制水位。下页为除氧器操作控制画面包括除氧压力控制和除氧水位操作控制。最后一页为软水箱操作画面四、调试上述准备工作做完之后，可在主燃料手阀关的情况下，按下操作台上的启动按钮，进行空调试，观察各个阀的动作顺序及阀位是否符合预期的结果，在满足预期结果的情况下，即可将燃料手阀打开，正式进行点火操作。五、点火操作步骤现场检查一切正常，包括各燃气阀在关位，气源压力正常，打开电源开关，启动水泵，在触摸屏的操作画面设定水位目标值，可自动或手动调节，使锅炉水位达到正常，启动引风机、鼓风机，打开燃气手阀，观察燃气压力是否正常，如一切正常，可按下启动按钮。启动之后，开始进入180秒吹扫时间，在吹扫期间，鼓风风门、引风风门最大开度均为60。吹扫过程中前5秒检查火焰监测器是否有故障，如果有故障，程序不再继续。在此过程中还进行安全阀调节阀检漏，如有某个阀漏报警，就该引起重视，先按停止检查一下，这种情况在燃气压力正常情况下是阀确实漏，如果燃气压力太低也会引起调节阀漏报警，而实际阀并不漏。阀漏报警不影响程序往下进行。吹扫时间到，鼓风风门、引风风门关，点火阀在吹扫完毕30秒后开始打开。点火阀打开5秒之后点火变压器开始放电10秒，放电5秒之后燃气调节阀打开，开度为16%，鼓风风门开度为16%，引风风门开度为20%。点火10秒之后，点火阀在有火之后30秒自动关闭，可在触摸屏操作画面手自动调节燃气调节阀。注意冷炉点火开始一定要手动小火运行一段时间，以免炉膛骤热受损。第一次点火时，要用手动将调节阀定在15%、25%、35%、45%、55%、65%、75%、85%、95%。在以上几个开度上，观察火焰，修改对应段的鼓引风K值、引风K值，使燃烧处于最佳状态。这些值调好之后就固定了，如果在哪个开度，火已经够大，那么就应该进行限幅，在最大限幅之上的开度就不必调K值了。这些K值要记录下来，避免停电时间过长，应保证每周送电一小时，如掉电时间超过一周，PLC一些数据会回到初始值。在燃烧过程中，如出现报警，则可在报警画面查看报警项，有引起停炉的报警项，有不引起停炉的报警项，不停炉的报警在消除报警因素之后停止报警，如果想在不停炉的情况下，对水位计进行冲洗或更换，可先按一下停炉禁止按钮，则可在10分钟之内水位低和极低不报警或停炉，如在10分钟之内不能做完，可一直按住停炉禁止按钮，直到冲洗或更换完毕为止。对于引起停炉的报警，如想再次启动点火，则要按下停止进行复位方能再次启动。注意:1.一次点火不成功不能急于再点，要查明原因，隔一会再试。2.每次启炉之前检查所有固定参数是否还是原来的值，如有改动需重新输入。3.点火时为避免意外事故对人员造成伤害，请与调试无关人员远离调试现场！4.调试人员尽量远离燃烧器、锅炉泄压口！六、停炉及保养1、短时间停炉只需按动停止按钮，关闭主燃气阀门即可。 2、长时停炉除关闭总气阀外，还要关闭电源，同时每周要送电1小时，以自行防潮。3、由于本系统是由多处自控元件构成，在使用及停炉后，不允许水淋、受潮及重力撞击。七、附主要元件说明书UV-01型紫外火焰开关说明书1.简介UV-01型紫外火焰开关采用卡式安装外壳，配接紫外光敏管作为火焰传感器，使其具备体积重量小、使用方便、工作可靠、使用寿命长等特点，可广泛用于各种燃气、燃油锅炉的火焰监测和熄火报警以及需要火焰监控的场所。2.主要技术指标工作电压：24VDC，10%；输入信号：紫外光敏管火焰传感器发出的尖峰信号；输出信号：一路继电器报警常开节点（0.3A）,在有火的情况下吸合，没火的情况下断开；测量有效距离：4米；3.外形尺寸4.端子接线说明端子1、3接火焰探测器；端子5、6为继电器报警输出常开节点，没火时常开，有火时闭合；端子7、8接供电电源，8正7负。前面的两个指示灯，绿灯在电源供电正常的情况下亮；红灯为火焰指示灯，在有火的情况下亮。
