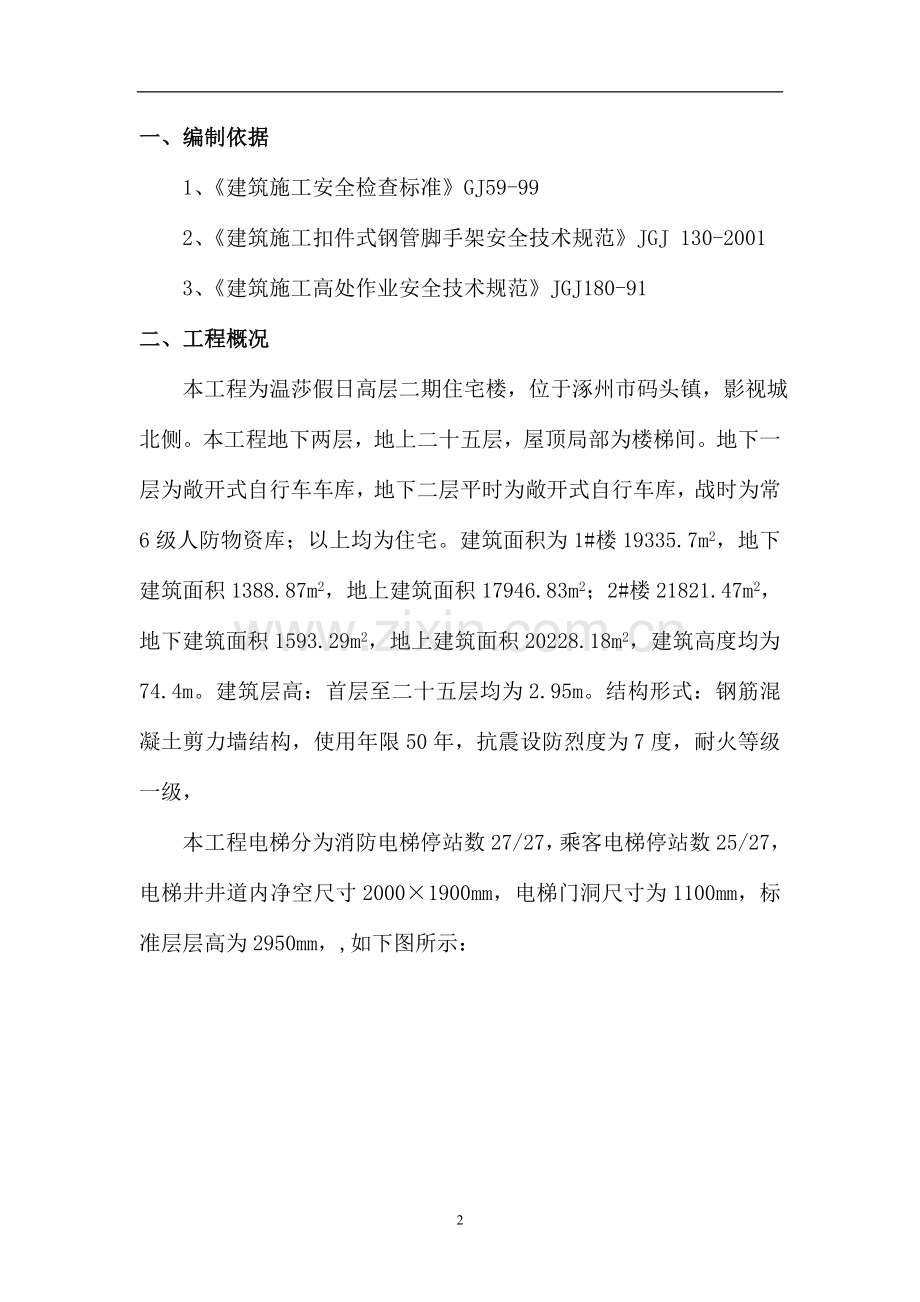

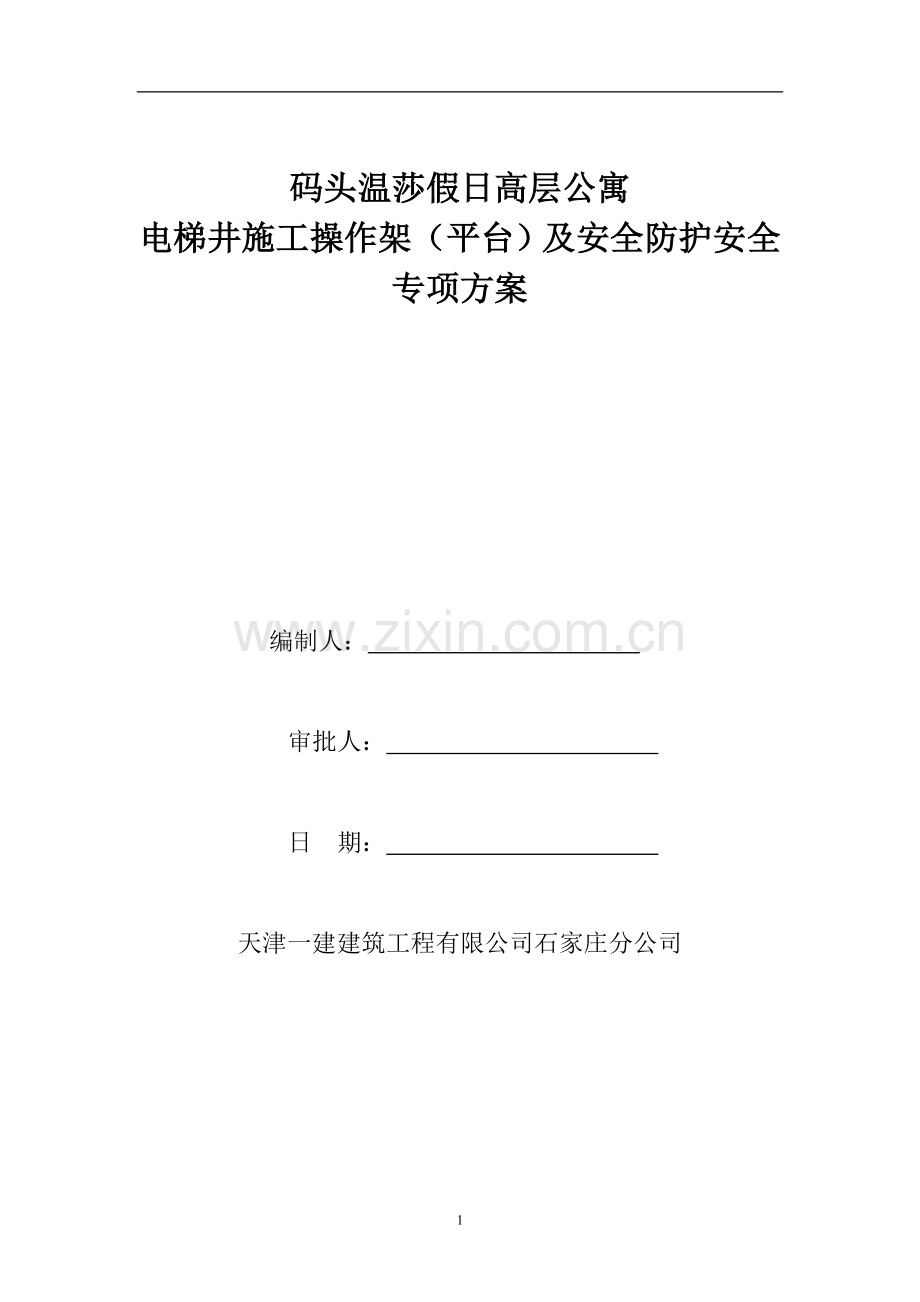

码头温莎假日高层公寓电梯井施工操作架（平台）及安全防护安全专项方案 编制人： 审批人： 日 期： 天津一建建筑工程有限公司石家庄分公司一、编制依据1、建筑施工安全检查标准GJ59-992、建筑施工扣件式钢管脚手架安全技术规范JGJ 130-20013、建筑施工高处作业安全技术规范JGJ180-91二、工程概况 本工程为温莎假日高层二期住宅楼，位于涿州市码头镇，影视城北侧。本工程地下两层，地上二十五层，屋顶局部为楼梯间。地下一层为敞开式自行车车库，地下二层平时为敞开式自行车库，战时为常6级人防物资库；以上均为住宅。建筑面积为1#楼19335.7m2，地下建筑面积1388.87m2，地上建筑面积17946.83m2；2#楼21821.47m2，地下建筑面积1593.29m2，地上建筑面积20228.18m2，建筑高度均为74.4m。建筑层高：首层至二十五层均为2.95m。结构形式：钢筋混凝土剪力墙结构，使用年限50年，抗震设防烈度为7度，耐火等级一级，本工程电梯分为消防电梯停站数27/27，乘客电梯停站数25/27，电梯井井道内净空尺寸20001900mm，电梯门洞尺寸为1100mm，标准层层高为2950mm，,如下图所示：图1-1 电梯井道示意图三、电梯井施工操作架（平台）搭设施工操作架底座采用两根16#工字钢悬挑，一端搁置于电梯厅门口楼板，一端搁置于电梯井道剪力墙预留孔洞内，工字钢中心间距不大于1200mm，固定端长度为300mm；工字钢上表面有限位措施固定立杆，焊接直径25螺纹三级钢。底层采用模板木枋硬质封闭；采用483.0mm普通钢管搭设操作架体，根据井道尺寸，立杆间距最大为1200mm，横杆步距为1475mm，操作架立杆均应布置在工字钢上，不得悬空布置，横向水平杆悬挑长度不大于400mm，两侧横向立杆应从底部至顶部连续设置剪刀撑。详见电梯井施工操作架平面示意图、1-1剖面图、2-2剖面图。电梯井施工操作架基座及施工层横向水平杆两端部应加设可调支撑顶住井道侧壁，采用模板木枋硬质封闭。施工操作架体随结构施工搭设，搭设高度不得超过10m，所有材料均可周转使用。施工工艺：1）基本构造和重要杆件：井道式脚手架主要由立杆、大横杆、小横杆和脚手板等构成。其作用为：立杆与地面垂直，是脚手架的重要受力杆件。它的作用是将脚手架上操作人员的全部荷载，通过垫板传到地基上。大横杆与地面平行，作用是与立杆连成整体，将脚手板上堆放物料和操作人员 的荷载传到立杆上。小横杆与立杆垂直，作用是直接承受脚手板上的荷载，并将其传到横杆上。脚手板的作用是直接承受施工荷载的构件。2）搭设立杆：在施工现场先按间距排列好立杆位置。第一根杆，要从拐角处立起。操作时要注意立杆的垂直度。第二根立杆，须立在大横杆最远端。而后将大横杆用十字扣件与立杆拧紧，安装第一根大横杆后，再补立第二、第三间距的立杆。3）杆件传递：杆件传递是在每个楼层的电梯口处从下往上传递杆件。架子上人员接过杆件 ，按位置要求用扣件坚固。其它料具要装入容器内传递。架子高处作业人员站立操作，在2步架高度以上的操作人员，必须系安全带。接传杆件时，要把安全带系挂在立杆或大横杆上。系挂应牢固可靠，并便于移动操作。在脚手架上的站位要求是即合理又安全。一般应站立在立杆旁的大横杆上，在接送杆件时，架子人员右小腿应盘绕立杆，用右脚背别住立杆，身体右肋紧贴在固定好的架子立杆上，方可接送杆件。接大横杆，应将杆件一端递给同伴，同伴按稳杆件后，将杆件一端接在事先安放好的一字形扣件上，另一端由同伴用十字扣件拧紧在立杆上，拧好后再补立杆与大横杆交点处十字扣件，并拧紧。接高立杆首先甲乙两人站到待接高的立杆处。当甲接到从下部递上来的扣件后，乙把一字形扣件插放到下面一节立杆的上端头。然后由甲将到的杆传递给乙。甲乙将立杆下口插到事先接好的一字形扣件上并拧紧。完成接杆后，乙站原地，甲再接杆件，接大横杆，并拧紧扣件。依次进行，往复操作，立杆接高，直到脚手架搭设完毕。安装扣件要使用10寸搬手，例如安装大横杆一般先在立杆上安装扣件一端上紧螺栓，并将另一端扣件打开。然后再将大横杆就位到扣件内，压好扣件盖，用搬手将螺栓拧紧到40N m1)脚手架中的立杆、大横杆、小横杆等杆件的就位要横平竖直，间距尺寸准确。2)所有扣件、钢管要严格挑选，不得使用有裂纹、变形的扣件和压扁、劈裂、弯曲的钢管。3)进行立杆接高，大横杆的接长作业时要随时校正偏差，立杆偏差，架高30m以下不大于架高的1/200，架高在30m以上不大于架高的1/400-1/500，同时全高要不大于100mm。以避免较大误差，影响脚手架的搭设质量。4) 当天未完成整体脚手架的搭设时，尤其是较高的脚手架，下班前，必须对所搭的架子部分进行临时拉接稳固，以免发生意外。5) 要注意杆件搭设顺序，严禁出现立杆过高，横杆多根不到位作业。四、施工操作平台搭设以及使用过程中检查验收要求 脚手架搭设完毕，在使用前，应逐层逐段由安装组长、架子组长起验收，并填写验收单。 验收的具体内容为： 1、钢管不得有裂缝和压扁、弯曲现象。 2、脚手架地基坚实，不积水，有符合标准的垫板。 3、大横杆全长水平误差不得超过6cm.。立杆垂直偏差架高在30m以下不大于架高于杆长的1/200，架高在30m以上不大于架高的1/400-1/500。同时全高要不大于100mm,小横杆挠度不大于杆长的1/150杆件间距步距符合规程标准。五、电梯井施工操作架（平台）拆除 1）脚手架拆除前由项目经理召集有关人员对工程进行全面检查,确认已不需要脚手架时,方可进行拆除; 2）拆除前应全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合构造要求。 3）根据检查结果补充完善施工组织设计中的拆除顺序和措施，经主管部门批准后方可实施。 4）拆除前由单位工程负责人进行拆除安全技术交底。 5）拆卸规定脚手架拆卸前,脚手架上的材料、杂物等应清除干净，拆卸通知单应经下达，架子工应了解拆卸技术交底意图和操作方法，拆卸范围内的护栏和警示标志应设置完备。 6）拆除作业必须由上至下、逐层拆卸，严禁上下同时作业。按自上而下,先装者后拆,后装者先拆的顺序进行,一般的拆除顺序为:安全网栏杆脚手板剪刀撑纵杆大横杆立杆。 7）不准分立面拆架或上下两步同时进行拆架,做到一步一清,一杆一清,剪刀撑应先拆除中间后拆除两头扣.拆立杆时,拆除同步下降,所有杆件和扣件在拆除时应分离,不准在杆件上附着扣件或两杆连着送到地面. 8）连墙杆必须随脚手架逐层拆除，严禁先将连墙杆整层或数层拆除后再拆除脚手架，分段拆除高差不应大于两步，如高差大于两步应增设连墙杆加固。 9）分段分面拆除时，对不拆除的脚手架两段应按规定设置连墙杆和横向斜撑加固。 10）拆除脚手架，应有专人指挥，上呼下应，左右协作，当拧开与另一人有关的扣件时，应提醒对方，拆除下来的各部件应用滑轮或绳索运送到指定位置，不得从高空向下抛掷。 11）脚手架拆除过程中,不宜中途换人,如必须换人时,应将安全技术要求交底清楚。 12）拆除现场必须设置警戒区域，张挂醒目的警戒标志，警戒区域内严禁非操作人员通行或脚手架下方继续组织施工。地面监护人员必须履行职责，配备良好的通讯装置。 13）仔细检查吊运机械包括索具是否安全可靠。 14）如遇强风、大雨等特殊气候，不应进行脚手架的拆除。夜间实施拆除作业，应具备良好的照明设备 15）所有高处作业人员，应严格按照高处作业规定执行和遵守安全纪律、拆除工艺要求。 16）拆除人员进入岗位后，先进行检查，加固松动部位，清除步层内留的材料、物件及垃圾块。 17）不允许分立面拆除或上、下二步同时拆除（踏步式）。认真做到一步一清。 18）所有连墙杆、斜拉杆、隔排措施必须随脚手架步层拆除同步进行下降。不准先行拆除。 19）所有杆件与扣件，在拆除时应分离，不允许杆件上附着扣件输送地面，或两杆同时拆下输送地面。 20）所有脚手板拆除，应自外向里竖立、搬运，防止自里向外翻起后，脚手板垃圾物件直接从高处坠落伤人。 21）脚手架内必须使用电焊气割工艺时，应严格按照国家特殊工种的要求和消防规定执行。必须有防火措施和专人看守，配备料斗（桶），防止火星和气割物溅落。严禁无证动用焊割工具。 22)当日完工后，应仔细检查岗位周围情况，如发现留有隐患的部位，应及时进行修复或继续完成至一个程序，一个部位的结束，方可撤离岗位。 23)输送至地面的所有杆件、扣件等物件，应按类堆放整理。 24)当有六级及六级以上大风和雾、雨天气时应停止脚手架拆除作业。雨后上架作业应有防滑措施。六、电梯井安全防护 1、电梯井施工操作架（平台）拆除完毕后应及时对电梯井进行安全防护。 2、电梯井门洞口安装1200mm高工具式防护门：防护门底部安装200mm高木质踢脚板，防护门外侧张挂“当心坠落”安全警示标志牌。3、电梯井内应每隔三层并不大于10m搭设一道水平防护平台； 水平防护平台采用钢管、木枋及模板搭设，平台之间每个楼层电梯井内应增设一道水平兜网。 4、水平防护平台搭设方法 电梯井道内每隔三层结构层且不大于10m应搭设一道水平硬质隔断。水平硬质隔断的搭设应根据井道尺寸，在电梯门洞侧及对面剪力墙内预埋穿墙20PVC套管。待电梯井模板及施工操作架拆除后，将钢管插入预埋的穿墙20PVC套管内，采用钢管扣件搭设纵横向井字形水平隔断基座，基座纵向钢管应插入剪力墙预留洞口内，且伸出剪力墙应不小于150mm。钢管两端另增加限位钢管予以固定，基座上面采用模板木枋进行硬质封闭。禁止采用井壁内预留钢筋头或采用可调支托顶住井壁等简单方式作为基座固定端。 5、安全平网的挂设 每两层水平硬质隔断之间的楼层电梯井内应增设一道安全平网。安全平网应牢固挂设在穿墙钢管、预埋挂钩等可靠受力构件上。安全平网的规格尺寸、材质和系绳连接方式应符合安全网（GB 5725-2009）标准。安全平网的相邻梁系绳间距应不大于0.75m，网与井壁的间隙应不大于100mm。电梯井安全防护搭设示意图1500六、安全文明施工管理措施 1、安全文明技术交底制：根据安全措施要求和现场实际情况，各级管理人员需亲自对施工班组进行书面交底。 2、班前检查制：各专业班组安全文明管理员、施工管理员必须督促与检查各施工班组对安全检查防护措施是否进行检查。外脚手架，大中型机械设备安装实行验收制，凡不经验收或未通过验收的，一律不准投入使用。 3、三级安全教育制：项目部每月组织一次全体工人进行安全文明教育，对上一月安全文明方面存在的问题进行总结，对本月的安全文明重点和注意事项做必要交底，使广大工人能心中有数，从意识上时刻绷紧这根弦。 4、定期检查与隐患整改制：经理部每一周要组织一次安全检查生产检查，对查出的安全检查隐患必须定时间、定人员、定措施整改，并做好安全隐患整改消项记录。实行安全生产奖罚制与事故报告制。 5、危急情况停工制。 6、持证上岗，严禁无证操作。 7、认真贯彻落实国家、地方和企业的安全文明生产法规、规程，建立健全施工安全检查、监督网络体系，分段分部做好安全检查与防护，使之做到经常化、制度化、标准化。 8、抓好项目经理安全生产目标责任制管理：落实安全生产责任制实行“一把手”负责制。施工班组设专职安全文明管理员，落实安全生产责任制，重点是“三长二员”（模板、钢筋、混凝土专业技术班长，专职与兼职安全文明管理员），负责现场的综合管理，做到常备不懈，一抓到底。 9、队伍进场及时进行三级教育，针对工程施工各阶段特点，切实做好同步安全教育，提高职工整体安全文明施工意识。七、应急体制1、应急组织措施 建立应急抢险小组，负责施工应急工作的指挥和协调； 组长：刘永建 副组长：邵明军，白义成 成员：李永江、邵明海、房文泽、张扬、樊学平 刘永建为突发事件报救的第一责任人，由其全权负责整个应急救援事故的指挥工 应急小组应明确指挥者和参与者的职责、应急工作范围等应急中应承担的工作； 应急抢险小组应有替补者，当紧急情况发生时，应急指挥者或参与者因故不能及时进行抢险时，替补者应及时进行替补。2、物资准备 急救箱等足够的健康安全防护用品和救援设施； 足够的防暑降温物资和御寒防冻物资； 雨衣、手电、蜡烛、铁丝、铁钉、对讲机、水泵、砂袋、防毒面罩等 摄影或摄像设备，在事故发生时，应摄取现场事态发展的资料；必要的资金保证； 配备保证现场急救基本需要的急救箱，定期检查补充，确保随时可供急救。3、其他应急设备和设施 由于在事故发生现场上经常会伴随出现一些不安全的险兆情况，甚至导致再次发生事故，如在夜间或由于光线和照明情况不好，在应急处理时就需配备有应急照明，如可充电工作灯、电筒等设备，保证现场有足够的照明度。在事故发生现场应急处理时还需有用于危险区域隔离的警戒带、安全禁止、警告、指令、提示标志牌，以防止围观人员和其他闲杂人等进入事故现场造成混乱，导致现场施救困难和其他事故发生。14
