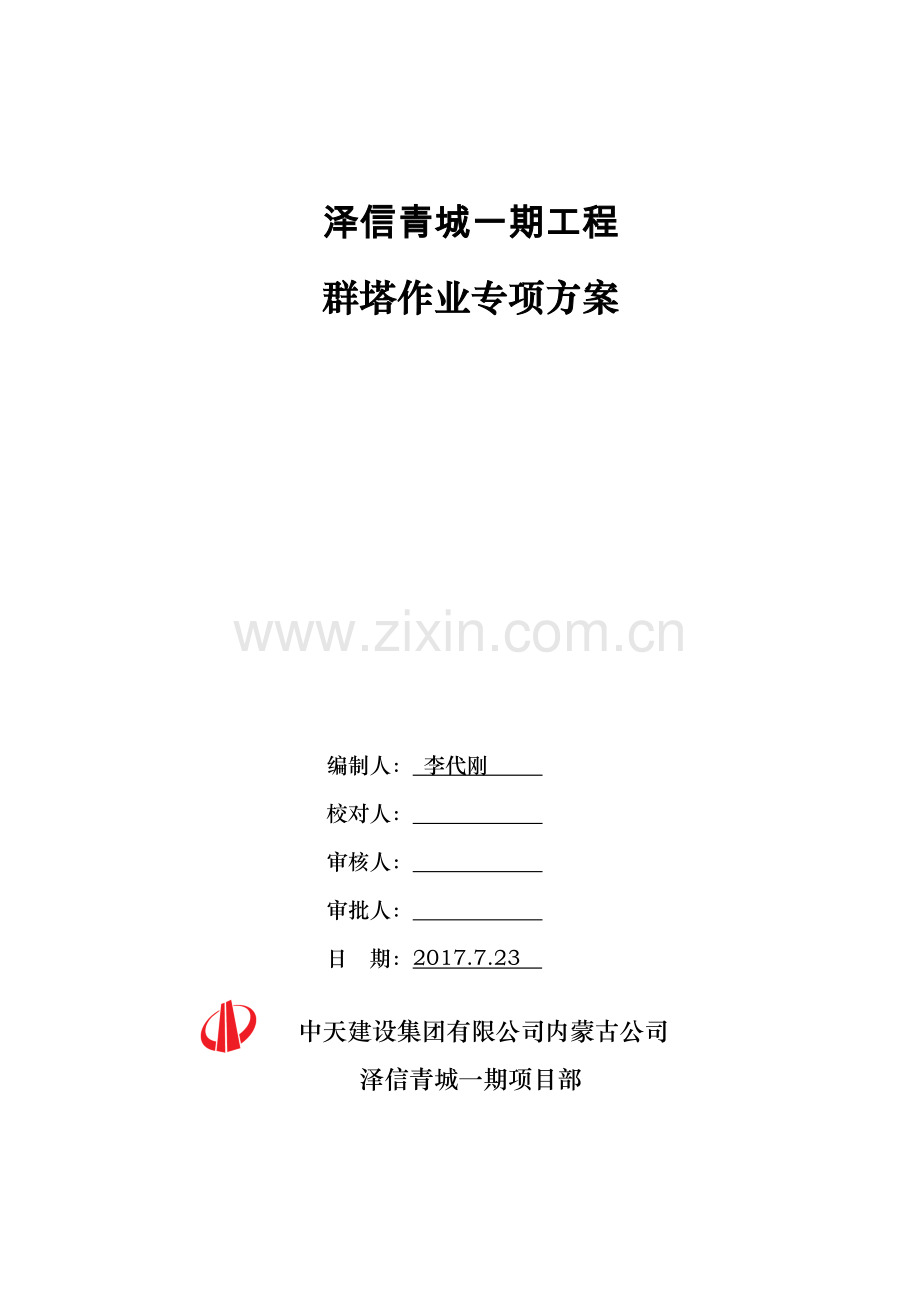

泽信青城一期群塔专项施工方案.doc

泽信青城一期工程
群塔作业专项方案

编制人： 李代刚
校对人：
审核人：
审批人：
日 期：2017.7.23

中天建设集团有限公司内蒙古公司
泽信青城一期项目部

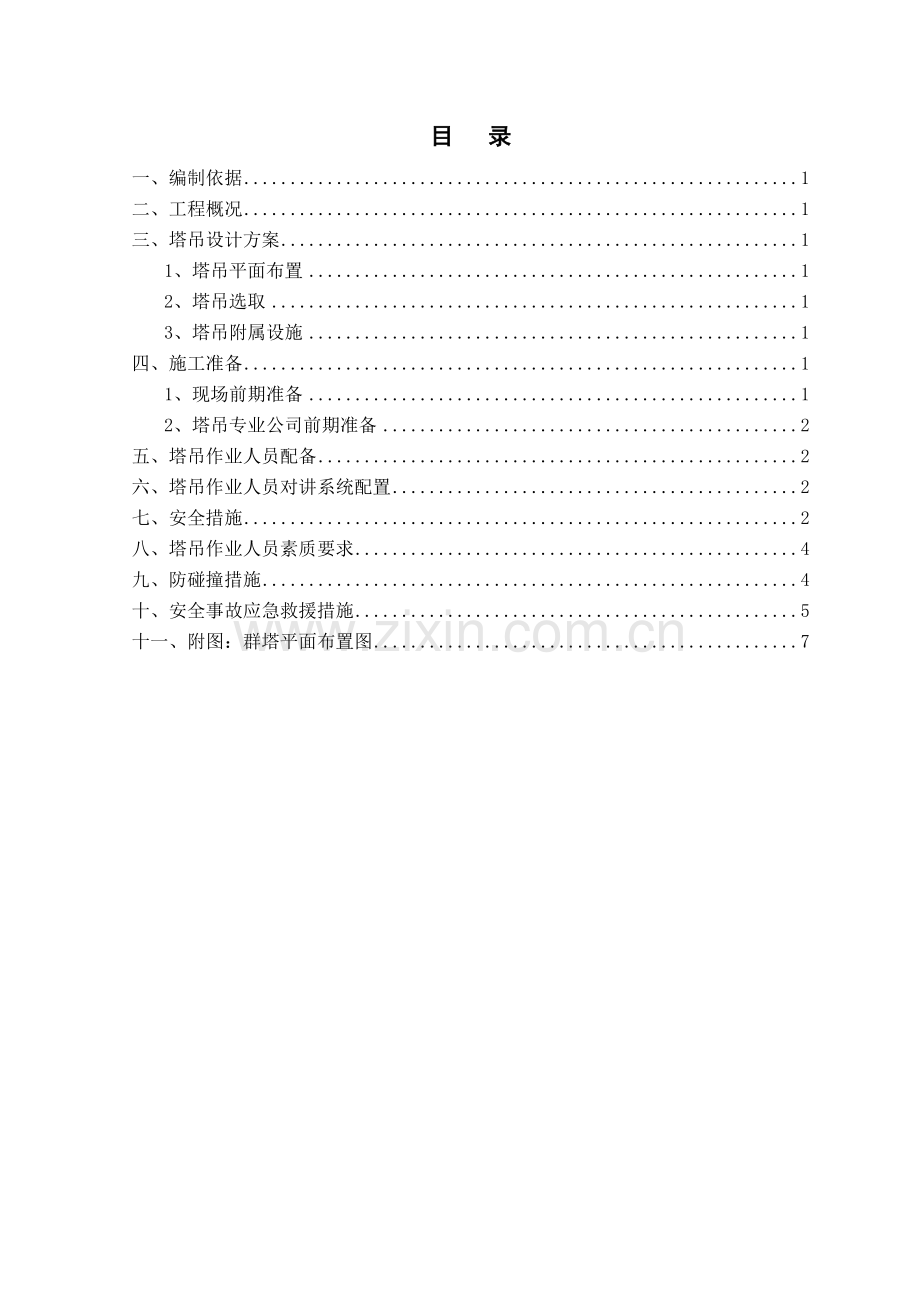

目 录
一、编制依据 1
二、工程概况 1
三、塔吊设计方案 1
1、塔吊平面布置 1
2、塔吊选取 1
3、塔吊附属设施 1
四、施工准备 1
1、现场前期准备 1
2、塔吊专业公司前期准备 2
五、塔吊作业人员配备 2
六、塔吊作业人员对讲系统配置 2
七、安全措施 2
八、塔吊作业人员素质要求 4
九、防碰撞措施 4
十、安全事故应急救援措施 5
十一、附图：群塔平面布置图 7

群塔专项施工方案
一、编制依据
1、泽信青城一期工程施工组织总设计。
2、泽青城一期工程全套施工图纸。
3、《建筑机械使用安全技术规程》（JGJ33—2012）
4、《高处作业分级》（GB3608-2008）
5、《起重吊运指挥信号》（GB5082-85）
6、《建筑施工塔式起重机安装、使用、拆卸安全技术规程》（JGJ196-2010）
二、工程概况
本工程位于内蒙古呼和浩特市如意开发区，北临规划路、南临宝音街、西临满洲里路、东临科尔沁南路；地势平坦。总建筑面积约50628平米，地下1层，地上16层，建筑总高49.7m。本工程结构形式为剪力墙结构。抗震设防烈度为8度，剪力墙抗震等级为2级，主体结构设计合理使用年限为50年。
三、塔吊设计方案
1、塔吊平面布置
（1）平面布置原则
1）塔吊施工消灭死角。
2）塔吊相互之间不干涉（不碰臂）。
3）便于安装和拆卸。
（2）塔吊具体平面见施工现场总平面布置图
2、塔吊选取
根据施工现场场地条件及周围环境情况，为满足工程施工需要，本工程设2台QTZ80（TC5613-6）型塔吊安装高度如下：（此标高都是相对于±0.000）
楼号
女儿墙标高
塔吊基础顶标高
塔吊安装总高度
21#
49.4m
-3.64m
50.5m
23#
49.4m
-3.64m
50.5m
3、塔吊附属设施
塔吊专用电箱：为了满足塔吊正常工作，塔吊必须配备专用电箱，项目应根据塔吊的定位对塔吊电箱合理布置，塔吊专用电箱距塔吊中心不得大于5米。
四、施工准备
1、现场前期准备
（1）提供场地，便于塔吊部件的摆放和汽车吊的入场选位。
（2）对塔吊基础进行钎探，并提供相应的报告。
（3）依据有关数据对塔吊基础进行设计和验算，制作塔吊基础。具体见塔吊基础施工方案。
（4）在塔吊安装当日，满足安装提出的现场施工条件并派专人负责联系。
2、塔吊专业公司前期准备
（1）准备合格塔吊。
（2）安装起重臂和平横臂时常用的牵引麻棕绳。
（3）旋紧螺栓的电动扳手以及其它扳手和装拆销轴的榔头。
（4）运输塔吊部件所必须的车辆。
（5）所有入场安装人员必须持证上岗。
（6）必须按照项目经理部统一要求，对设备进行CI准备。
五、塔吊作业人员配备
为了保证各个塔吊的正常运行，确保作业区内的施工安全，现场应配备足够的塔吊司机和信号指挥员，以避免塔吊作业人员疲劳操作。每个塔吊配备2个塔司和2个信号工，塔司每天2班，8小时一换班，信号工每天2班，8小时一换班。
六、塔吊作业人员对讲系统配置
本工程信号工传达吊装命令全部采用对讲系统，在对讲系统不能正常使用时，可用旗语、哨声等信号。为使各塔吊的塔司及信号工的对讲系统统一化、规范化、不窜台，现将各塔配备的对讲系统规定如下：
1、现场配备统一型号的对讲机，22#、23#楼使用1#塔吊，对讲机频道为1频道；20#、21#楼使用2#塔吊，对讲机频道为2频道。
2、各塔吊的信号工必须按按规定的频道与相应的塔司连接通话，严禁私自调整频道。
3、各塔吊的信号工在用对讲机呼叫各自塔司时应明确呼叫“某号塔司”，例如1#塔吊信号工呼叫时1#塔塔吊的司机要求小车向前，应呼叫“1#塔塔司，小车向前”，以此类推。
4、塔吊在吊运物件时，不论是从何处起吊与落吊，负责指挥该塔吊的信号工必须要有一个信号工跟随吊钩到物件吊落的地点进行指挥，严禁信号工远离吊落点进行遥控指挥或由非信号工指挥操作。
七、安全措施
1、 塔吊安装完毕后的一周时间内，对塔身的垂直度的测量不少于4次，并做好测量记录，如垂直度超过4‰，塔吊必须停止工作，并报专业公司处理。
2、 所有参加作业人员都必须遵守现场施工的各项安全规范及本工种安全操作规程。
3、拆装单位必须指定一名熟悉该类型塔吊、经验丰富的工长现场指挥。
4、塔吊司机、塔吊拆装人员以及塔吊指挥都必须有当地市级劳动部门签发的特殊工种操作证；工人进入施工现场必须统一着装，佩带齐全安全防护用品。
5、塔吊司机每班作业前都必须对设备进行例行检查，塔吊的各项安全限位必须齐全可靠。
6、塔吊拆装前，拆装队必须熟悉现场。
7、接地电阻不大于4欧姆。
8、在塔吊运输过程中，起重机的臂架和起重物件必须与高低压架空输电线路的安全距离，必须遵守下表的规定：
起重机与架空输电线路的最小安全距离
输电线路电压（KV）
1以下
1~15
20~40
60~110
220
允许沿输电线路垂直方向最远距离（M）
1.5
3
4
5
6
允许沿输电线路垂直方向最远距离（M）
1
1.5
2
4
6
9、塔吊在自升过程中，要合理分工，必须派专人观察顶升套架滚轮与标准节间距离，派专人负责销轴的连接，派专人负责液压油缸的操作等。
10、塔吊在顶升过程中严禁回转起重臂，并在使用过程中严禁塔吊间及塔吊与建筑物之间发生碰撞。
11、塔身标准节之间的连接销及其他任何部件之间的连接销都必须穿开口销。
12、 塔吊安装好后，应遵循《安装质量验收制度》、《塔吊安装后验收和交付使用制度》中要求进行空载实验和重载实验，检查各工作机构、电气控制系统均处于正常工作状态，各安全保护装置齐全、可靠。
13、严禁高空落物。
14、 5级风以上严禁塔吊安装作业，4级风以上严禁塔吊顶升施工作业。
15、作业现场必须设置不小于20*20米的安全作业区。
16、施工机械、设备出入现场，司机注意场地周围的高压电线，严格执行《施工现场用电安全管理规定》，加强电源管理，防止发生电器火灾或人身伤亡事故。严禁使用220伏及以上的电源。
17、下班前，要认真检查现场，包括现场办公室、休息室，熄灭一切明暗火种，切断所有机械设备电源。
18、塔吊在施工完毕后，拆除时各有关工种搞好配合，需有专人指挥，作业范围内严禁行人通过。
八、塔吊作业人员素质要求
1、塔吊司机、信号工必须经专门安全技术培训，考试合格，持证上岗。
2、塔吊司机应健康，两眼视力均不得低于1.0，无色盲、听力障碍、高血压、心脏病、癫痫病、眩晕、突发性昏厥及其他影响起重吊装作业的疾病与生理缺陷。
3、塔吊司机必须熟知下列知识：
（1）所操纵的起重机的构造和造作能力
（2）起重机安全技术规程、制度
（3）起重量、变幅、起升速度与机械稳定性的关系
（4）钢丝绳的类型、鉴别、保养与安全系数的选择
（5）一般仪表的使用及电气电气设备常见故障的排除
（6）塔吊构建重量计算
（7）操作中能及时发现或判断各机构故障，并能采取有效措施
（8）制动器突然失效能作紧急处理。
4、信号工必须具备下列操作能力
（1）能熟练的运用手势、旗语、哨声和通讯设备
（2）能按现场平面布置图和工艺要求指挥塔吊、就位构件、材料和设备等；
（3）掌握常用材料的重量和吊运就位方法机构件重心位置
（4）正确的使用装载、运输、堆放过程中变形知识
（5）掌握塔吊最大起重量个各种高度、幅度时的起重量，熟知吊装、起重有关知识。
（6）严格执行“十不吊”的原则。即：被吊物重量超过机械性能允许范围；信号不清；吊物下方有人；吊物上站人；埋在地下的物件；斜拉斜牵物；散物捆绑不牢；立式构件、大模板等不用卡环；零碎物无容器；吊装物重量不明等。
5、挂钩工必须相对固定，服从信号工的指挥，且熟知下列知识：
（1）熟悉运用手势、旗语、哨声的使用
（2）熟悉起重机的技术性能和工作性能
（3）熟悉构件的装卸、运输、堆放的有关知识
（4）能正确使用吊、索具和各种构件的栓挂方法。
九、防碰撞措施
1、塔吊在顶升过程中严禁回转起重臂，并在使用过程中严禁塔吊间及塔吊与建筑物之间发生碰撞。
2、塔吊应由专职人员操作和管理，严禁违章作业和超载使用，机械出现故障或运转不正常时应立即停止使用，并及时予以解决。
3、塔臂前端设置明显标志，塔吊在使用过程中塔与塔之间回转方向必须错开，严格控制楼和楼之间的操作高度和作业时间。
4、从施工流水段上考虑两塔作业时间尽量错开，避免在同一时间、同一地点两塔同时使用时发生碰撞。
  5、塔吊在起吊过程中尽量使小车回位，当塔吊运转到施工需要地点时，再将材料运到施工地点时。
6、塔吊同时作业必须照顾相邻塔吊作业情况，其吊运方向、塔臂转动位置、起吊高度、塔臂作业半径内的交叉作业，并由专业信号工设立限位哨，以控制塔臂的转动位置及角度，同时控制器具的水平吊运。
7、禁止相邻塔吊同时向同一方向吊运作业，严防吊运物体及吊绳相碰，确保交叉作业安全。
十、安全事故应急救援措施
为了确保工程有序、安全的进行。有效地避免或降低人员伤亡和财产损失：帮助实现应急行动的快速、有序、高效；充分体现应急救援的“应急精神“。特制定以下应急救援预案：
如遇意外塔吊发生意外事故时，在现场的机组要立即用电话向塔机公司生产部门报险情。公司总经理召集抢救指挥组其他成员，抢救、救护、防护组成员带着各自的抢险工具，赶赴出事现场。配合现场一起救援。
1、应急救援的组成及职责：
组长：魏巍 电话：[phone]（全面负责组织指挥现场的应急救援）；
副组长：许国平 电话：[phone]（负责协助组长做好应急救援的具体指挥工作）；
在组长统一指挥下进行工作，各部门主要负责人在事故应急救援中的职责是：
现场指挥组：胡荣华 电话：[phone]（协助总指挥负责抢险抢修工作的现场指挥）；
治安组：张骁 电话：[phone]（负责安全事故调查取证工作）
后勤保障及联络组：蒋海良 电话：[phone]（负责灭火、警戒、治安保卫、疏散、道路管制工作：负责抢险救援物资的供应和运输工作及对外部门的通讯联系）；
抢险组：李代刚 电话：[phone]（人员救护工作）
急救中心：120 治安报警：110 火警：119
2、救援设备：
为了迅速有效的对发生事故的现场进行，特预备完好设备如下：
a、汽车式起重机2台，16和40吨各一台
b、面包车1台
c、千斤顶2台，型号：50吨，30吨
d、氧割器具2套，电焊机2台
e、灭火器，10个
3、救援程序
由小组组长或副组长主持紧急情况处理会议，协调、派遣和统一指挥所有车辆、设备、人员、物资等实施紧急抢救和向上级汇报。事故处理根据事故大小情况来确定，如果事故特别小，根据上级指示可由施工单位自行直接进行处理。如果事故较大或施工单位处理不了则由施工单位向建设单位主管部门进行请示，请求启动建设单位的救援预案，建设单位的救援预案仍不能进行处理，则由建设单位的安全管理部门向建管局安监站或政府部门请求启动上一级救援预案。
紧急情况发生后，现场要做好警戒和疏散工作，保护现场，及时抢救伤员财产，并由在现场的项目部最高级别负责人指挥，在3分钟内电话通报到值班人员，主要说明紧急情况性质、地点、发生时间、有无伤亡、是否需要派救护车、消防车或警力支援到现场实施抢救，如需可直接拔打120、110求救电话。
遇到紧急情况时，全体职工应特事特办、急事急办，主动积极地投身到紧急情况的处理中去，各种设备、车辆、器材、物资等应统一调遣，各类人员必须坚决无条件服从组长或副组长的命令和安排，不得拖延、推语、阻碍紧急情况的处理。
首先抢救组和副组长一起查明险情：确定是否还有危险源。如碰断的高、低压电线是否带电：塔吊构件、其它构件是否有继续倒塌的危险：人员伤亡情况：商定抢救方案后，向组长及项目总工请示汇报批准，然后组织实施。
防护组负责把出事地点附近的作业人员疏散到安全地带，并进行警戒不准闲人靠近，对外注意礼貌用语。
工地值班电工负责切断有危险的低压电气线路的电源，如果在夜间，接通必要的照明灯光的。
抢险组在排除继续倒塌或触电危险的情况下，立即救护伤员，边联系救护车，边及时进行止血包扎，用担架将伤员抬到车上送往医院。
对倾翻变形塔吊的拆卸、修复工作应请塔吊厂家来人或在专家指导下进行。
塔吊事故应急抢险完毕后，公司总经理立即召集相关部门进行事故调查，找出事故原因、责任人以及制订防止再次发生类似的整改措施。
另注：对于突发的断电且有吊物在半空时，塔吊司机应立即用木楔阻止塔机自由回转，然后通知公司生产部负责人，然后派遣专业的维修人员通过手动方式缓慢将吊物放落地面。
4、触电应急救援预案
为积极应对工程施工中可能发生的重大触电事故，实现高效、有序地组织开展事故抢险救援工作，最大限度地减少人员伤亡和财产损失，维护正常施工生产秩序，根据外电线路和安装使用起重设备的实际情况，制定重大触电事故应急救援预案。
触电预防措施
施工现场临时用电应根据施工方总体临时用电专项方案编制塔机临时用电实施细则。
电工、塔吊司机、指挥和司索人员等特种作业人员必须经正式培训合格，取得合格证书方可上岗。
施工现场临时用电必须按“三级配电，三级保护”设置开关，并做到“一机、一闸、一漏、一箱”。
机械设备必须按规范接地接零，定期测量接地电阻值。
对现场电工、机工、安全管理人员等进行触电后对伤员急救知识的培训。
发生触电事故后，立即利用现场的绝缘物体，迅速将触电者与电源脱离开，然后切断电源，抢救触电者严禁未切断电源就与触电者接触抢救，以免救护者也触电。
触电者脱离电源后，先迅速检查呼吸、心跳是否正常，然后采用适当的方法急救。
如触电者有微弱呼吸或心跳时，不准乱背、乱抬，而应立即采用人工呼吸法或胸外心脏挤压法就地抢救。
a、在进行人工抢救的同时，打120急救电话，向医院求救，并及时伤员送往就近医院急救。
b、机械设备操作人员必须掌握有关建设工程施工现场供电的基础知识，预防触电的方法及触电后的紧急救护措施等。
c、事故发生后，严格按照安全事故“四不放过”原则，查明事故原因，采取防范措施，追查责任人的责任，达到惩前毖后的目的。
5、培训与演练
对应急人员按年度组织培训，其中岗位人员日常培训方式可采取集中授课、网上培训等，对不按规定参加培训的人员按月度重点工作予以考核。
领导小组定期要对应急计划进行检查，检查内容包括（职责内容、报警程序、应对措施、通讯方式、防护装备、培训情况等）
每年根据生产情况和工艺变化，组织定期和临时培训及演练。
对于急救设备每年标定一次，有问题的要及时报修，发现问题及时报修。

十一、附图：群塔平面布置图
