阳光水岸三期工程安全施工组织设计.doc

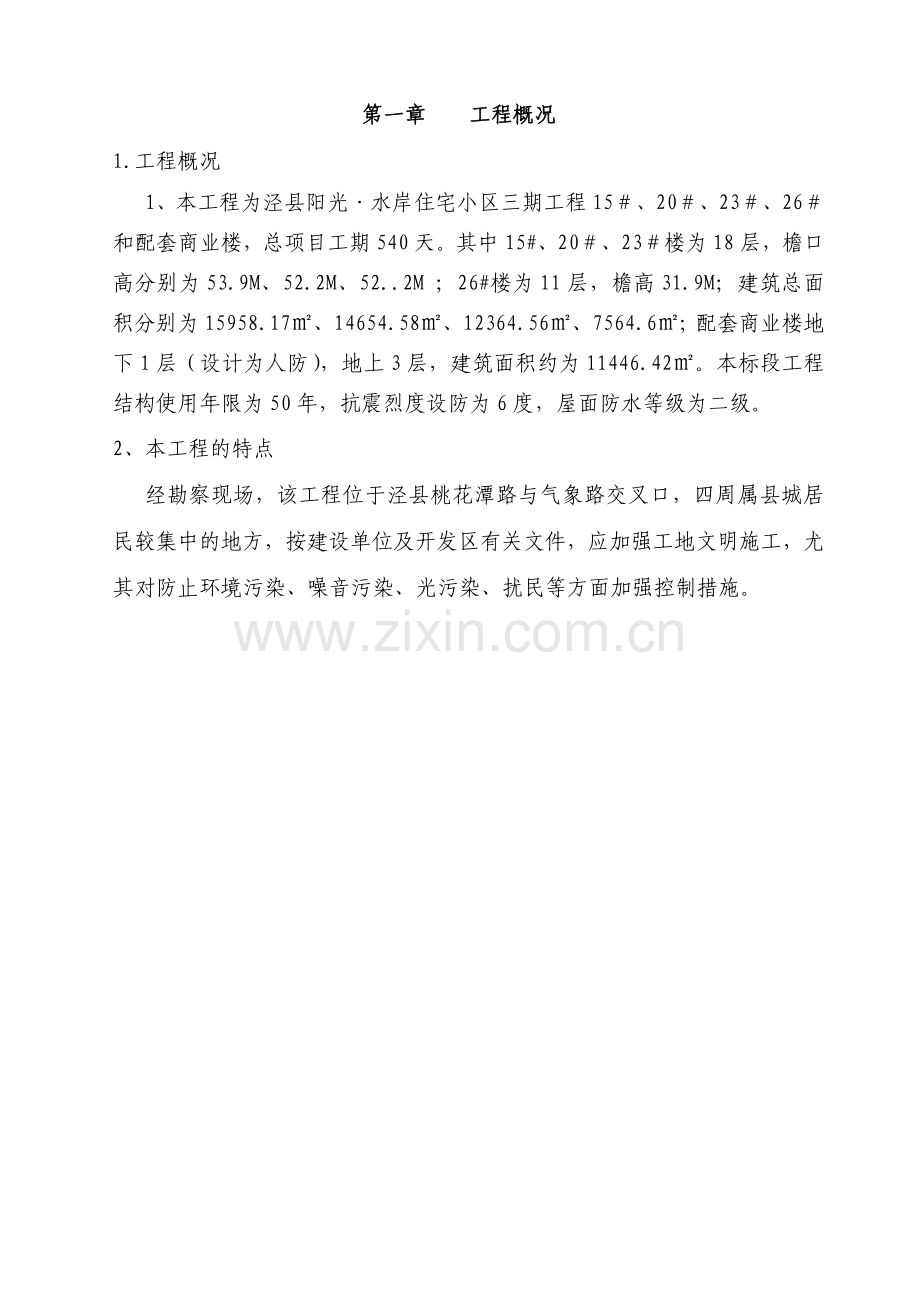

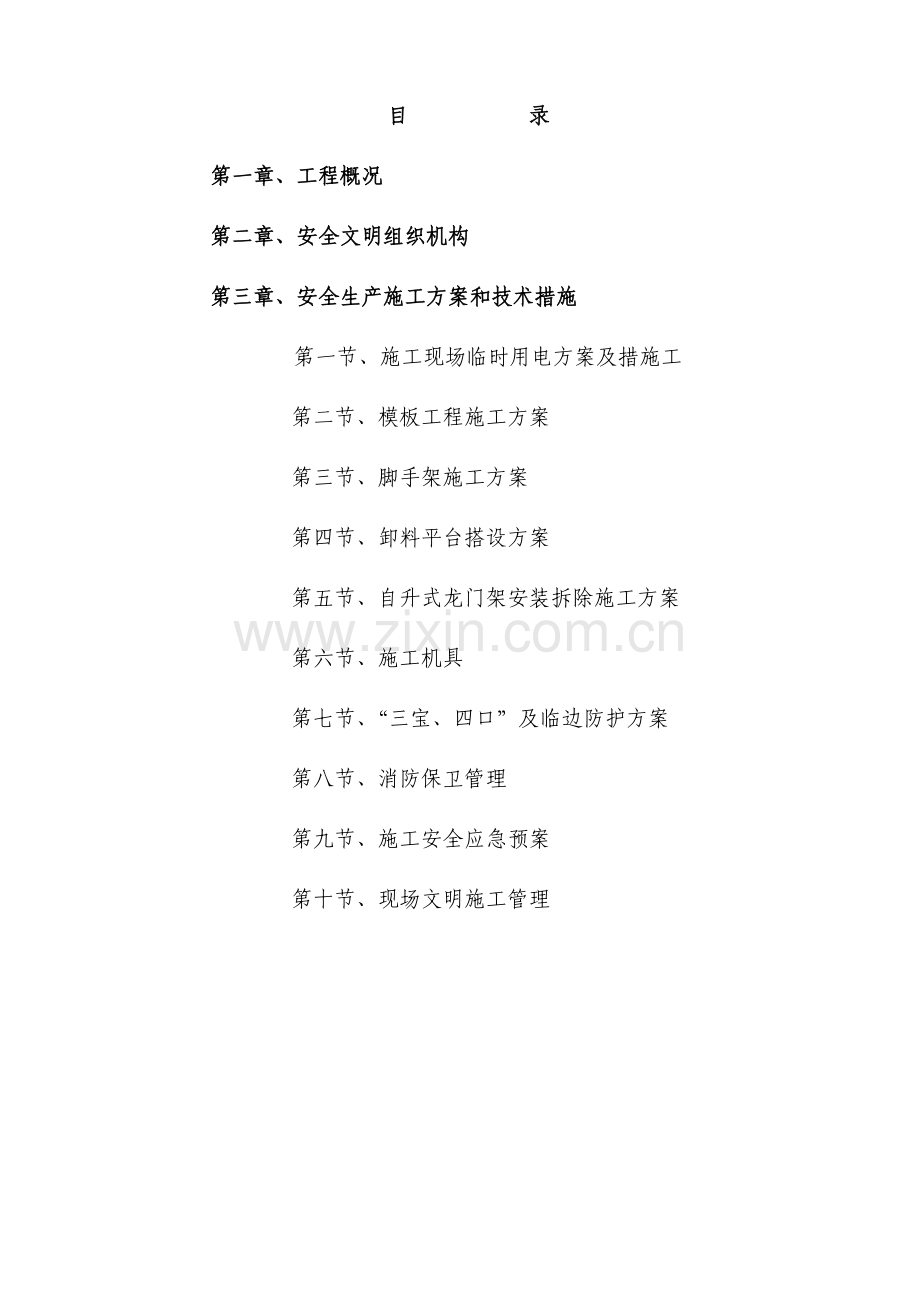

目 录第一章、工程概况第二章、安全文明组织机构第三章、安全生产施工方案和技术措施第一节、施工现场临时用电方案及措施工第二节、模板工程施工方案第三节、脚手架施工方案第四节、卸料平台搭设方案第五节、自升式龙门架安装拆除施工方案第六节、施工机具第七节、“三宝、四口”及临边防护方案第八节、消防保卫管理第九节、施工安全应急预案第十节、现场文明施工管理第一章 工程概况1.工程概况1、本工程为泾县阳光水岸住宅小区三期工程15、20、23、26和配套商业楼，总项目工期540天。其中15#、20、23楼为18层，檐口高分别为53.9M、52.2M、52.2M ；26#楼为11层，檐高31.9M；建筑总面积分别为15958.17、14654.58、12364.56、7564.6；配套商业楼地下1层（设计为人防），地上3层，建筑面积约为11446.42。本标段工程结构使用年限为50年，抗震烈度设防为6度，屋面防水等级为二级。2、本工程的特点 经勘察现场，该工程位于泾县桃花潭路与气象路交叉口，四周属县城居民较集中的地方，按建设单位及开发区有关文件，应加强工地文明施工，尤其对防止环境污染、噪音污染、光污染、扰民等方面加强控制措施。第二章、安全文明组织机构一、项目部安全文明管理体系及主要责任图二、安全生产责任制本工程建立以项目经理及技术负责人为责任人，项目施工队长各班组长为主要执行者，保卫、安全为主要监督者的安全生产责任制。1、项目经理从组织、管理、指挥生产方面，认真贯彻“管生产必须管安全”的原则，在每次计划、布置、检查、总结评比安全生产工作时，随时教育广大职工认真执行各项安全规章制度，遵守安全规章制度和正确使用“安全三宝”。根据生产和安全情况，定期和不定期地召开安全生产专业会议，总结经验，找出安全生产中存在的问题，把安全工作切实贯穿到每个具体环节中去，做到安全工作经常化、制度化、具体化。2、技术负责人对本项目的劳动保护和安全措施的技术工作负总的责任，负责审批或组织编制“安全技术措施计划”以及审批或编制安全技术措施（必须按施工工程的部位性质环境的不同），向有关队长、施工员、班组长、提出针对性的安全生产措施。3、施工员认真贯彻执行有关安全生产的规定制度和上级部门下达的指标实现。负责本工程的安全生产，对安全生产负直接责任。在安排生产任务时，向操作人员进行书面的安全技术交底，提出工程施工结构要求及采取的安全防护措施，并检查落实执行情况，学习安全操作规程包括“三宝、”“四口五临边和工完场清文明施工”等。帮助班组做好安全检查，教育工人不违章作业、遵章守纪及时阻止一切不安全行为，经常抽查班组安全活动记录，从中总结经验，发现问题并予以及时处理和改进。任何时候不允许使用未签定合同的外包工和私自进入施工现场作业的外来人员。杜绝使用未经安全教育合格人员上岗。支持安全员对安全生产文明施工中有在隐患进行整改，确保集体财产和职工生命安全。监督机械操作人员保证遵守操作规程，以及正确使用，定期召开班组安全例会和项目安全检查，配合对事故的调查和处理，主持年度安全文明工作和评比总结和考核，具体落实有关奖罚制度兑现。4、安全员对现场工人进行安全知识教育，并在施工前进行安全技术交底，负责各种安全资料的编制和保存，参于安全文明施工组织设计和安全技术交底的编写。监督项目安全设施和文明施工的落实、监督特种作业人员持证上岗工作，在现场设置安全标志，定期进行安全检查，对事故隐患督促整改，做好项目内安全活动，安全管理工作。在施工中督促执行安全责任制，做好施工全过程的安全生产，纠正违章，监督劳保用品的发放和使用，参于对事故的调查和处理。5、班组长班组长是本班组安全生产的第一责任者，要认真执行上级有关安全生产、规定、积极主动配合管理人员做好各项安全工作。配合安全员做好本班组人员岗位安全教育，杜绝无证上岗。随时安全巡查，纠正违章和一切不安全因素。交接班安全交底和班前有针对性的安全技术交底，组织工人及时清理施工现场，做到工完场清文明施工。杜绝违章施工，冒险蛮干，浪费材料现象。合理组织工人施工、学习、活动、保证劳逸结合。发生事故，应立即组织抢救，保护现场并及时上报。6、职工进场前要自觉接受安全教育考核合格，持证并与班组、项目签定合同，本人身体经医生检查、健康合格后方可准予上岗作业，正确操作，使用机构设备、劳保防护用品，维护各项安全设施。施工中发现险情应及时汇报并停止作业。积极参加工伤事故抢救工作。有权拒绝违章指挥，并可越级上报，积极主动提出改进安全文明施工意见完成上级交给的施工任务。自觉遵守安全生产、文明施工规章制度。积极参加各种安全活动、发扬协作精神，自己不违章，并能制止他人违章。7、门卫保卫人员：负责外来人员进场登记和检查工人上班带帽工作。2）负责施工现场材料、灯火、设备等安全，做好防火防盗雨雪天夜晚机具防雨等工作。3）负责门前三包和厕所卫生。8、其它部门人员：医务人员：经常进行卫生宣传教育，及时提供防冻方法和夏天防暑、清凉饮料配方，对高处作业人员包括食堂人员进行定期健康检查。发生工伤事故后，积极采取抢求治疗措施，并向事故调组提供伤情况。财务部门：保证用于安全生产上的经费。材料部门：应采购合格的用于安全生产及劳保的产品和材料。三、安全生产制度根据市上级有关文件规定，并结合本工程实际情况制定关于安全教育，安全检查（设施验收）安全交底、安全活动等制度。要求所有进入本施工现场人员以班组为单位进行检查，并在承包合同中规定以确保制度及各项措施的落实。1、由公司分管经理和各科室一名副科长组成安全领导小组，设现场专职安全员，下属项目各项目经理领导的安全文明管理机构及到各班组的管理网络。2、安全文明施工管理制度、认真贯彻执行党支部和国家有关部门总公司；关于安全 生产的方针、政策、法令。、公司安全领导小组在每个新工程开工前，必须问职工宣传贯彻和国家有关安全生产的方针、法令、讲解安全生产的基本知识，系统地进行三级教育，做到岗位和职工全数持证上岗。、工地的主要负责人和安全员要利用各种会议，宣传栏，班前后形式职工学习，执行上级部门有关安全生产的文件精神和具体规定有本工地制定的安全制度必须教育全体职工期懂得和理解。、对新工人首先进行安全生产教育要进行安全知识考核合格后才能上岗，并于职工签定安全合同，身体检查合格。、对特殊工种的主要负责人配合安全员对工人进行一般安全教育外，须进行本工程的安全知识和安全技术培训，经考核合格后方准上岗操作。、各安全设施，机具、超重机必须经验收合格后方能使用。架子工应对脚手架，料台负责，钢工机具手应对本工种机具安全使用负责，木工应对本工种机械安全操作负责，电工应对施工用电的安全使用负责，搅拌机手应对本机安全使用负责，卷扬机手应对龙门架安全使用负责，严禁擅自拆动安全设施和非操作手操作机具。、木工房严禁吸烟，不允许有可能导致燃火的易燃物存放，刨花木削必须每天清理，并配备足够的泡沫灭火器。、木工支模拆模施工，必须日产日清，壳子板不得随意乱放，要集中分类归堆不影响施工的地方，并配足灭火器。、钢工机具必须专人负责操作，成品和半成品料应有序堆放整齐，操作层工完不得留有余料，不归堆乱放，应整齐堆放现场指定地点。、瓦工在施工中不得向下抛扔材料和杂物，使用人行跳板必须保证500cm宽厚度不小于5cm，且加横木条防滑，跨度不得大于2.5m。、基础作业深度3m时，上下必须从人行通道。、进入现场人员一律要戴好安全帽，并系好帽带，不允许带帽进场后不戴放在边上作业。、冬季施工应做好防冻、防滑和劳保工作。3、本工程安全生产、文明施工奖罚规定1)、奖则：、获市“安全生产、文明施工”示范工地，奖6000元。、 在部、省、市安全文明大检查中获优良等级分别奖2000-5000元。、在公司大检查中达优良标准的工地（未达标挂牌）奖500元。、在市级以上大检查中，态度端正，准备工作做得充分，根据实际情况给1000-2000元奖励。2)、罚则：、被取消安全文明标准工地罚款6000元，相关管理人员年度安全文明考核不得分。、被市施工现场黄牌警告（包括挂牌后复查不合格），罚款1000元。、在部、省、市安全文明大检查中成绩不及格的罚款8000-4000元。、在公司季度大检查中或动态管理中达到合格，已授牌工地达不到优良等级，罚款200-500元。、管理人员、特殊工种无证上岗，新进场工地未经三级教育和未签定个人安全合同的每人罚款300元。3)、现场安全生产处罚标准序号违章内容及额定罚款对象处罚标准1不戴安全帽每人罚项目经理52高空、悬空作业不系安全带项目经理503施工现场无“五牌一图”项目经理2004安全生产技术措施不编制项目经理1005安全生产资料不真实、残缺不齐项目经理2006无安全生产三级协议书签具项目经理2007安全生产无检查、无活动项目经理1008高空作业时乱抛材料、工具、杂物项目经理509不按规定布设安全网项目经理10010井架防护每缺一项项目经理5011非操作人员乱开或玩弄机电设备项目经理20012作业时穿拖鞋、高跟鞋、塑料底鞋项目经理513电机设备无接地或接零每处项目经理2014特种工无证上岗（除停止操作外）项目经理20015易燃地区不设灭火设备每处项目经理5010016脚手架未经验收使用项目经理5017发现触保器失灵每只项目经理10018闸刀无盖或无插头直接电源每处项目经理2019工地发现小孩项目经理5020外地工无身份、计划生育证（清退）项目经理5021乙炔气与氧气存放不符合规定项目经理10022打 群 架项目经理10023发现不满十八周岁的童工作业项目经理300025吊盘内卸料不拉保险杠每次项目经理10026强令职工冒险违章作业指 挥 者20027井架、吊篮乘人每人各罚开 机 工10028井架、吊篮乘人每人各罚个 人5029穿背心、赤膊作业个 人2030无故翻爬井架、脚手架工 人1031易燃易爆处吸烟（每人）个 人1032擅自使用（明火）电炉个 人5033架子上面嘻闹个 人534食堂人员烧火时离伙房个 人535工地进行赌博（没收赌具）个 人10020036酒后高空作业个 人50第三章、安全生产施工方案和技术措施 第一节、施工现场临时用电方案及措施工一、施工现场用电概况 施工现场由甲方供电到现场总配电房。 本工程现场用电从现场配电房总配电柜各分配箱各机具机械开关箱。二、施工机械用电表序号用电设备名称功率（kw）数量总功率（kw）1塔吊3531052混凝土搅拌机5.5422.03插入式振动器2.048.04平板振动器5.0420.05木工盘锯2.236.66交流电焊机32.0264.07钢筋切断机2.537.58钢筋弯曲机3.039.09钢筋弯箍机2.236.610井架7.517.511施工电梯30.0412014合计376.2三、线路计算施工用电由业主提供的三相变配电房引入，现场全部动力用电设备额定用电量之和376.2Kw，现场分设4个配电箱，分担各单位工程的电负荷，其布置详见总平面布置图，电线的铺设，配电箱、漏电保护器的设备均应符合国家规定的施工现场用电安全规程。为避免施工高峰期的用电集中，要安排好生产搭接，确保垂直运输和砼浇捣用电。施工用电量计算P=1.1（K1Pc+K2Pa+K3Pb）其中 K1=0.75 K2=0.8 K3=1.0Pa=20KW 室内照明用电总和Pb=25KW 室外照明设备额定用电之和Pc=376.2KW全部动力用电设备额定用电量之和P计=1.1（0.75376.2+0.820+1.025）=355.5KW 四、施工用电及防护措施施工现场临时供电采用TN-S系统（三相五线制），其中三根为相线一根为工作零线，另一根是黄/绿双色保护零线。总配箱漏电保护器，开关箱漏电保护器，配电箱系列选用主管部门颁发准用证的产品。每个箱均设有隔离电源开关，总配箱与开关箱漏电应灵敏可靠，其额定漏电动作电流应大于30mA，漏电动作时间总箱应大于0.1S，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30 mAS，同时作为二级漏电保护器应具有分段分级保护功能。PE线为黄绿双色多股铜芯线，在线路中不得经过各电箱中的隔离开关及漏电保护器，作工作零线用。实行一机一闸一漏一开关箱一锁原则。所有线路用线均采用绝缘电缆，穿管埋地敷设。五、电工要求：电工必须经过有关部门专业及安全技术培训，经过考试合格，发给特殊工种操作证，持证上岗。电工必须掌握电气安全基本知识和所有设备的性能。安装、拆除或维修临时用电，必须由电工完成。电工等级应同工程的难易程度和技术复杂性相适应。上岗操作前按要求必须佩戴好个人防护用品和用具。电工必须懂得触电急救常识和电气灭火常识。按规定定期每月一次对用电线路机械设备进行检查，发现问题及时处理，并做好检查和维修巡视记录。六、电缆线路：施工现场临地用电线路必须按施工用电平面图进行安装，采用绝缘电缆埋地设置。电缆干线分支线应采用埋地敷设，严禁沿地面明设，并应避免机械摩擦，跨压损坏和腐烂性物品，明火烧伤。电缆线穿越建筑物，道路，容易受机械损伤的场所及引出地面上1.8高度至地下0.2m处时，必须加设护套管。橡胶电缆架空敷设时，应沿墙壁或电杆设置，并用绝缘子固定。不得使用金属裸线作绑扎，架空最大低垂线距地面不得小于3m，横跨过往道路不小于4m。垂直敷设的位置充分利用在建工程的予留井、洞、电梯井、电缆井等，固定点每层不少于一处，并应靠近用电负荷中心。七、配电柜（盘）配电箱及末级电箱设置要求：总配电柜和分配电箱实行分级配电，室内配电安装应符合以下规定：配电柜与操作面通道宽度不小于1.5m。配电室的顶棚距地面不低于3m。配电室的门应向外开，做到“五防一通”：防雨，防火，防浸泡，防潮，防小动物进入，通风良好。配电柜应按规定装设，应有分路装置，电流表，电压表。配电柜内的配电线路开关应标明用途、控制回路。分配电箱，动力与照明应分开设置，工作零线和保护零线分开设置。分配电箱与开关箱距离不小于30m，开关箱与设备距离不大于3m。移动式开关箱应安装在固定的支架上，其中心点与地面的垂直距离宜为0.81.6m内，以便于操作，不得歪斜。电线应用绝缘导线，线头不得外露，松动。所有电箱必须使用合格电箱，严禁使用非标电箱。每台机械设备应设置独立的开关箱，实行“一机一闸一漏电一保险”，严禁一个开关箱控制两台以上用电设备和多个插座。进出线应加护套，分路成束，做好防水弯。线路维修时，应挂停电标志“有人作业禁止全闸”，停送电必须由专人负责。八.使用与维护：所用开关箱应配锁，标明用途所控制的设备。配电箱、开关箱每月检查维护一次，漏电开关每月试按一次。送电操作程序：总电箱分电箱开关箱。停电则相反。配电箱、开关箱内不得放置杂物，关保持干净。保险丝应与设备负荷相匹配，不得使用过大或用铜丝代替。九、照明照明灯具应使用合格产品，不得使用绝缘老化破损的器具。在地下室或潮湿场所照明应使用安全电压36V以下。灯具的金属外壳必须做到接零保护，单相回路内必须装设漏电保护器，插座和单相电气均应实行左零右相制。室内照明严禁在床上装设开关，罗口灯头应将相线接在罗口中的罗线上。电器、灯具的相线必须经开关控制，不得将相线直接引入灯具。不得将照明线路直接挂设在脚手架上及金属构件物上，移动照明导线应采用三芯电缆线，不得使用花线和胶质线。十、保护接零，重复接地电气设备的金属外壳必须与专用保护零线连接。保护零线统一标志为绿黄双色线。保护零线除在总箱处做重复接地外，还必须在分电箱。开关箱，线路末端做重复接地，电阻值不大于10。重复接地采用扁铁44与基础的避雷带连接。分配箱采用角钢33作接地，机械采用角钢33作接地。11、电源线路架设，电箱安装完毕必须经公司、安全科验收合格后方可投入使用。第二节、模板工程施工方案1、本项目工程总框架建筑面积约61988.33。 2、模板及支撑系统选型（1）模板采用20厚多层木模板。（2）支撑采用杉木支撑，拟部分楼层采用钢管支撑系统，另行补报专项施工方案。3、模板支撑的一般要求（1）木支撑底部用的垫木应坚固，并用铁钉固定于支撑底部，不得使用砖块做垫。（2）底层模板支撑时，土方回填必须夯实后，用50mm厚长木板平铺支撑底部。（3）模板支撑过程和完毕结束后，须由专人检查，发现削弱部位应立即加以补强。（4）已承受何载的支撑，未经技术人员批准，不得放松或任意拆除。4、模板的安装（1）基础模板安装时依据现场技术人员弹好的位置线，标准高点安装，基坑周边1m内不得放堆模板及支撑件。模板上口严禁站人进行砼的施工支模后放置时间较长者，浇筑前应进行和复查，模板安装完毕须严格按三级检查制度验收，合格后方可进行砼施工。（2）主体框架柱模板安装1）安装前应按图纸尺寸进行加工预制配模。2）柱模安装先安装两侧，经校正后，清理柱内杂物，后封另两侧模。3）柱模板紧固木椤50cm一道；4）支撑柱模应校正三方，支撑杆件采用木楞，其与地面倾角不应大于60度。5）柱模的安装，应边就位校正，边安设支撑。（3）现浇板安装1）多层楼盖上、下层模板的支撑应安装在同一垂直中心线上。2）模板的支柱间距取0.5-0.75（m），纵模向水平杆上下步距控制在2m以内。 3）模板支柱选择园杉木作支撑，其接头不能超过1个，并应采用对接夹板方式。4）底层楼盖模板应严格夯实回填土，并用50cm厚铺子板垫底，以防沉降过大。5）当在砼楼面上支撑时、支柱、斜撑等落地端应加设垫木，斜撑与地面的倾面不大于60度，并设扫地杆将斜撑与支柱连成一体。6）安装图案、阳台、雨蓬及挑檐等模板时其支撑应自成一整体，严禁交搭在施工脚手架上。（4）模板拆除1）砼必须达到一定的要求方可拆模，可通过同条件养护的试压块强度报告，并通过计算砼强度满足要求才能拆除。2）基础模板拆除基础模板拆除后应随拆随派人运到指定地点。应从上而下，由外向内拆除。3）现浇楼板模板拆除拆除模板时，应站在安全的地点，注意防护自己。严禁用撬棍或铁锤乱砸。拆下的模板、支架及其它应随拆随运到指定地点，按规定堆放整齐。5、模板支撑承压计算、模板及支撑系统选型梁、柱模板选用20厚竹夹板，楼板选用20厚竹夹板；支撑系统选用杉木支撑。、模板及其支撑系统验算一）、梁模板荷载设计值模板及配件自重 0.5KN/m砼自重 240.30.61.2=5.18KN/m钢筋自重 1.50.30.61.2=0.324KN/m浇捣砼荷载 2.50.30.6=0.375KN/m合计 q1=5.88KN/m乘以折减系数0.9，则q=q10.9=5.880.9=5.29KN/m梁底模背楞验算因梁底模放置在木方背楞上，且梁宽为300，根据以往施工经验，梁底木模强度可满足要求，在此，仅验算背楞的强度。、材料及截面特征背楞采用2根50*100木方，fm=10.5N/mm2,E=100000N/mm2截面特征为I=2bh3/12=2501003/12=8.34106mm4W=2bh2/6=2501002/6=1.67105mm3、计算简图考虑木方的长度，按四跨连续梁计算，计算简图如下所示： q=5.29KN/m、抗弯强度验算M=0.12q12=0.125.830.92=0.64KNm=0.641000Nmm=M/W=0.641000/1.67105=3.64N/mm2fm=10.5N/mm2(可)、立柱验算 采用小头头直径100的木支撑，水平间距为0.5米，查建筑施工手册，此立柱的允许荷载为10KN/根。N=8.650.5=4.325KN10KN（可）二）楼板模板采用20厚竹胶合板，背楞为50*100木方，间距450，直径100圆木支撑系统，间距为900。楼板按100厚进行验算。、荷载设计值模板及配件自重5001.2=600N/m2砼自重 240000.11.2=2880N/m2钢筋自重 11000.101.2=132N/m2施工荷载 25001.4=3500N/m2合计 q1=7112N/m2乘以折减系数0.9，则q=q10.9=71120.9=6400N/m2、模板验算、材料及截面特征竹胶合板：取fm=15N/mm2；E=100000N/mm2取单位宽度计算（以1m宽计），截面特征为I=bh3/12=1000203/12=6.67105mm4W=bh2/6=1000202/6=6.67104mm3、计算简图考虑模板的长度，按四跨连续梁计算，取1米宽度，q=6400N/m，计算简图如下所示： q=6400N/m450 450 450 450楼板模板计算简图、抗弯强度验算M=0.121q12=0.1216.4=0.77105Nmm=M/W=0.77105/6.67104=0.11N/mm2fm=10.5N/mm2(可)、挠度验算挠度验算时荷载不包插施工荷载，q1=3612N/m,q=q10.9=36120.9=3250N/m=0.967q14/100EI=0.9673.254504/100100006.671050.3mm/1=0.3/450=1/15001/400（可）村、背楞验算、材料及截面特征背楞采用50*100， fm=10.5N/mm2；E=100000N/mm2截面特征为，I=bh3/12=501003/12=4.17106mm4W=bh2/6=501002/6=8.33104mm4、计算简图将荷载化为线性均布荷载：q1=71120.45/1000=2.88N/mm(用于计算承载力)q2=36120.45/1000=1.63N/mm(用于验算挠度)近似按三跨连续梁计算，计算简图如下所示：q=3.5N/mm900 900 900、抗弯强度验算M=q12/10=2.889002/10=2.8105Nmm=M/W=2.8105/8.33104=3.23N/mm2fm=10.5N/mm2(可)、挠度验算=0.677q214/100EI=0.6771.639004/100100004.17106=0.2mm/1=0.2/900=1/45001/400（可）、立柱验算采用小头头直径100的木支撑，水平间距为0.5米，查建筑施工手册，此立柱的允许荷载为10KN/根。N=6.40.90.9=5.18KN10KN（可）6、模板施工安全要点1)、不得随意带人进入施工现场，不得在施工现场开玩笑，打闹等不良行为。2)、严格按本工种安全技术操作规程进行操作，严禁违章作业。3)、作业人员必须正确佩戴安全帽和劳动保护用品，严禁穿“三鞋”上班。4)、作业中要集中思想、注意操作，不做与本工种无关的事。5)、患有高血压、贫血、心脏病、高度近视、精神分裂症等不适宜高处作业（惧高症）的人员不得从事高处作业。6)、安装时严格按模板施工方案进行安装。7)、不得使用扭裂、暗裂、腐烂的材料作支撑料、模板。8)、支设模板应按工序进行，模板未加固前，不得进行下道工序施工。9)、支设4m高以上的模板，四周必须顶牢，操作时要搭设工作平台，不足4m高的可使用马凳操作。不得攀登模板拉条上下。10)、搭设支撑立杆底部底层（泥土地面的）必须平整、夯实，地面不积水，应垫上宽20X20CM，厚5CM的松木或杉木跳板，楼层上（砼地面的）应垫上20X20X2CM的木板或5X10CM的方木料，采用木锲调整高低，立杆垂直度偏差不大于5%。11)、立杆离地20CM设一道纵横的水平扫地杆，离地面2M处设一道纵横水平拉杆，以每增2M设一道纵横水平拉杆，每道拉杆应加固于已浇筑的柱，原则上抱梁抱柱。12)、不得在卸料平台上堆支架料、模板等材料。13)、二人抬运模板时互相配合，协同合作传送模板，工具应用运输工具或从梯子上下传递，不得随意抛扔。14)、木作机械电器、用电线路安装必须按建筑施工临时用电安全技术规范架设，使用盘锯时必须严格遵守操作规程，操作人员不得戴手套，以防手套卷入机械造成事故。15)、木模加工场地内的锯屑、刨花应每天每班清理，禁止在木工制作场所吸烟、动用明火，以防火灾事故。16)、木工机具自带的电缆线不得擅自随意接长，当电源与作业场所距离较远时，应使用开关箱，不得使用简易插座。17)、使用手持电动工具前应检查好安全防护装置是否齐全有效，接零保护是否牢固有效，检查合格后方可使用，使用完毕后应切断电源收好电线以备下次再用。移动机具时必须先切断电源，整理好电线后方可移动。不得强行或随意拉扯，以防断线或绝缘破损造成漏电危险。18)、夜间施工照明要充足电线要架空，灯具外壳不得碰撞钢筋等金属物件。模板上有予留洞(电梯井口)，应在安装后将予留洞盖好盖严密。砼板上的予留洞应在拆模后将洞口盖好。19)、工作完毕后应做好“落手清”工作，做到工完料尽场地清，做好文明施工。20)、高空作业严禁往下抛掷任何物料，以免造成物体打击事故。21)、遇有六级以上大风、雨雾的恶劣气候影响安全施工时必须停止施工。7、模板拆除施工安全要点1）、进入施工现场必须佩戴安全帽，严禁穿“三鞋”。作业中要集中思想，注意操作，不做与本工种无关的事。严格按本工种安全技术操作规程进行操作，不得违章作业。2）、拆除模板必须经过项目经理、技术负责人同意审批后，方可进行拆除。严禁未经过技术人员批准私自拆除、蛮干。3）、拆模前，上下及周边设围栏或警示标志，重要通道应设专人看护，禁止人员入内。4）、高度大于3米的梁、板应先搭设牢固的操作平台，操作平台板要满铺，探头板不得大于20厘米和小于10厘米。5）、洞口临边、楼板、屋面临边、悬挑结构、大跨度结构、基础边坡的支护的模板搭、拆前必须有工地技术人员的指导，对拆模可能坠落的部位的设备、设施、人员、电源线、道路、通道等都必须认真清场或采取有效的安全防护措施。并做好班前安全活动记录。6）、洞口临边、楼板、屋面临边、悬挑结构、大跨度结构、基础边坡的支护的模板搭、拆，作业人员必须使用安全带，拆除电梯井内或在边沿拆除必须先采用木板防护盖严密方可进行拆除，作业前还必须检查临边的安全防护措施，如栏杆、安全网、外脚手架上铺板等。临边安全设施不完善必须整改合格后才准进行拆除。7）、拆除模板的顺序按自上而下，从里而外，先拆掉支模的水平和斜拉结构，后拆模板支撑，梁应先拆模侧模后拆底模，拆模人应站在一侧，不得站在拆模下方，几人同时拆模应检查站立部位承载能力，操作时互相协调并注意相互间安全距离，保证安全操作。8）、拆除模板应按顺序分段进行，严禁猛撬、硬砸或大面积撬落和拉倒，停歇或下班前的拆模作业面不得留下松动和悬挂的模板。9）、拆除檐口、阳台等危险部位的模板，底下应有架子、安全网和挂安全带操作，并尽量做到模板少掉到架和安全网上。少量掉落在架、安全网上的模板应及时清理。10）、拆除中必须保证砼不能缺棱掉角，保证棱角的完整。不得破坏砼表面观感，不得硬砸硬撬，破坏模板下次再用的利用率。11）、拆模下方不得有他人交叉作业，应避开位置操作。12）、拆除阴暗角落和视线差的应接好照明灯具，当拆除到灯具旁应先移开，以防砸坏灯具和电源线造成漏电危险。13）、拆下的模板应及时运到指定的地点集中堆放清理归跺，防止钉子扎脚伤人，作好文明施工。第三节、脚手架施工方案一、工程概述本项目拟建的工程除配套商业楼外，其他几栋均为20m高以下为钢管落地架，以上每六层采用挑钢管脚手架。二、施工部署1、大横杆1)大横杆设置在立杆内侧，其长度不小于3跨，与立杆交接处用直角扣件连接，不得遗漏。2)大横杆间连接采用对接扣件，接头与相邻立杆距离500mm；相邻大横杆的接头必须相互错开，不得出现在同一跨内（见下图）；（a）接头不在同步内（立面）；（b）接头不在同跨内（平面）1立杆；2大横杆；3小横杆d同一排大横杆水平偏差该片脚手架总长度1/250且50mm。3）第一道大横杆距钢挑梁面150mm。2、扫地杆1)纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。2)横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。1横向扫地杆；2纵向扫地杆3、小横杆1)主节点处必须设置一根小横杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm。在双排脚手架中，靠墙一端的外伸长度，不应大于0.4L，且不应大于500mm。2)作业层上非主节点处的小横杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2。3)贴近立杆布置，端头伸出立杆外100mm，搭于大横杆上，并用直角扣件扣紧，在相邻立杆之间加设1根或2根小横杆（考虑脚手板的长度）。4)在任何情况下不得拆除作为基本构架结构杆件的小横杆。5)第一道小横杆距钢挑梁面200mm。4、连墙杆在每个框架柱上设置抱柱，竖向间距为每层一道，梅花形布置；由于柱间距较大，在外架内框架梁中部增设一道钢管连墙件，竖向间距每层一道，采用双扣件连接。连墙件做法示意如下：5、脚手板1)作业层脚手板应铺满、铺稳；脚手板用铅丝绑牢。2)木脚手板应设置在三根小横杆上。当脚手板长度小于2m时，可采用两根小横杆支承，但应将脚手板两端与其可靠固定，严防倾翻。脚手板的铺设可采用对接平铺，亦可采用搭接铺设。脚手板对接平铺时，接头处必须设两根小横杆，脚手板外伸长应取130150mm，两块脚手板外伸长度的和不应大于300mm（见下图）；脚手板搭接铺设时，接头必须支在小横杆上，搭接长度应大于200mm，其伸出小横杆的长度不应小于100mm（见下图）。（a）脚手板对接； （b）脚手板搭接3)作业层端部脚手板探头长度应取150mm，其板长两端均应与支承杆可靠地固定。6、剪刀撑1)每道剪刀撑跨越立杆的根数为6根。每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角宜在4560之间，本工程剪刀撑倾角为503。2)由底至顶连续满设。3)剪刀撑斜杆的接长采用搭接。4)剪刀撑斜杆应用旋转扣件固定在与之相交的小横杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。7、安全网1)立网满挂在外立杆和大横杆的内侧；2)操作层下一步大横杆处必须兜设平网；3)平网均须兜至墙面;8、转角构造1）转角处部分钢梁未能与外架垂直，为保证内外立杆均坐落于钢梁上，设置水平联梁，水平联梁与悬挑钢梁规格相同，并与悬挑钢梁焊接牢固； 2）4个大角处，钢梁底部采用483.5mm钢管搭设斜撑；3）C轴上7与12轴处钢梁采用双钢丝绳；三、脚手架的搭设1、施工准备技术人员应熟悉上部图纸，熟悉各个部位及高度的结构变化，项目部考虑必要的物料进场，其中包括483.5mm钢管、对接卡口、直角扣件、旋转扣件和安全网等，以备外脚手架搭设使用；有关作业班组应组织足够施工人员，准备外脚手架的搭设；同时在施工前，应当组织有关技术人员作业、作业对作业班组进行作业前技术、安全交底。架子工必须具备国家标准特种作业人员安全技术考核管理规则的条件，经过培训、考核、取得安全操作证并经体检合格后方可从事脚手架安装、拆除作业。2、外脚手架的搭设顺序外脚手架的搭设应严格遵循以下顺序：悬挑脚手架：悬挑层施工预埋-穿插工字钢-焊接底部定位钢筋-搭设架体-加斜拉钢丝绳 -铺木脚手板、张挂安全网。3、脚手架的搭设脚手架的搭设除了按顺序搭设外，还得注意下列事项：1)按照规定的构造方案和尺寸进行搭设；2)及时与结构拉结或临时支顶，以确保搭设过程的安全；3)拧紧扣件（拧紧程度要适当）；4)有变形的杆件和不合格的扣件（有长度、扣接不紧等）不能使用；5)搭设工人必须佩挂安全带；6)随时校正杆件的垂直和偏差避免偏差过大；7)没有完成的脚手架，在每日收工时，一定要确保架子稳定，以防发生意外。4、安全网脚手架的外侧要满挂安全立网，立网的下口与立杆或建筑物要牢固拉结固定，固定点的间距应不大于50cm，下沿设挡脚板，上下两网之间的拼接缝严密，立网平网与施工作业面边沿的最大间缝不得大于10cm。5、搭设的一般规定1)架子工应熟悉图纸，熟悉现场具体情况，了解技术交底意图和施工操作方法，并将符合要求的钢管、扣件等材料运至现场，分类存放。2)架子工作业时，必须佩带好安全帽、系好安全带，严禁穿高跟鞋、不准穿硬底带钉易滑鞋作业，工具及零件应放在工具包内，服从指挥，集中精力、相互配合，拆除下来的材料不乱抛、乱扔。脚手架作业下方不准站人，架子工不准在脚手架上打闹、嬉笑。3)凡遭遇六级以上大风或下雨天气时，不得进行作业。雨后作业应待钢管雨水吹干后进行，防止滑落。4)在靠近电源处拆除脚手架时，必须将电源先切断或严密防护，必要时变更位置后方可进行作业，不允许将电源线拉在脚手架上，以防止漏电伤人。5)不在脚手架上附装机械设备，悬挑平台拉缆风绳及搭（接）卸料工字钢。6、搭设作业必须遵守的规定1)搭设双排脚手
