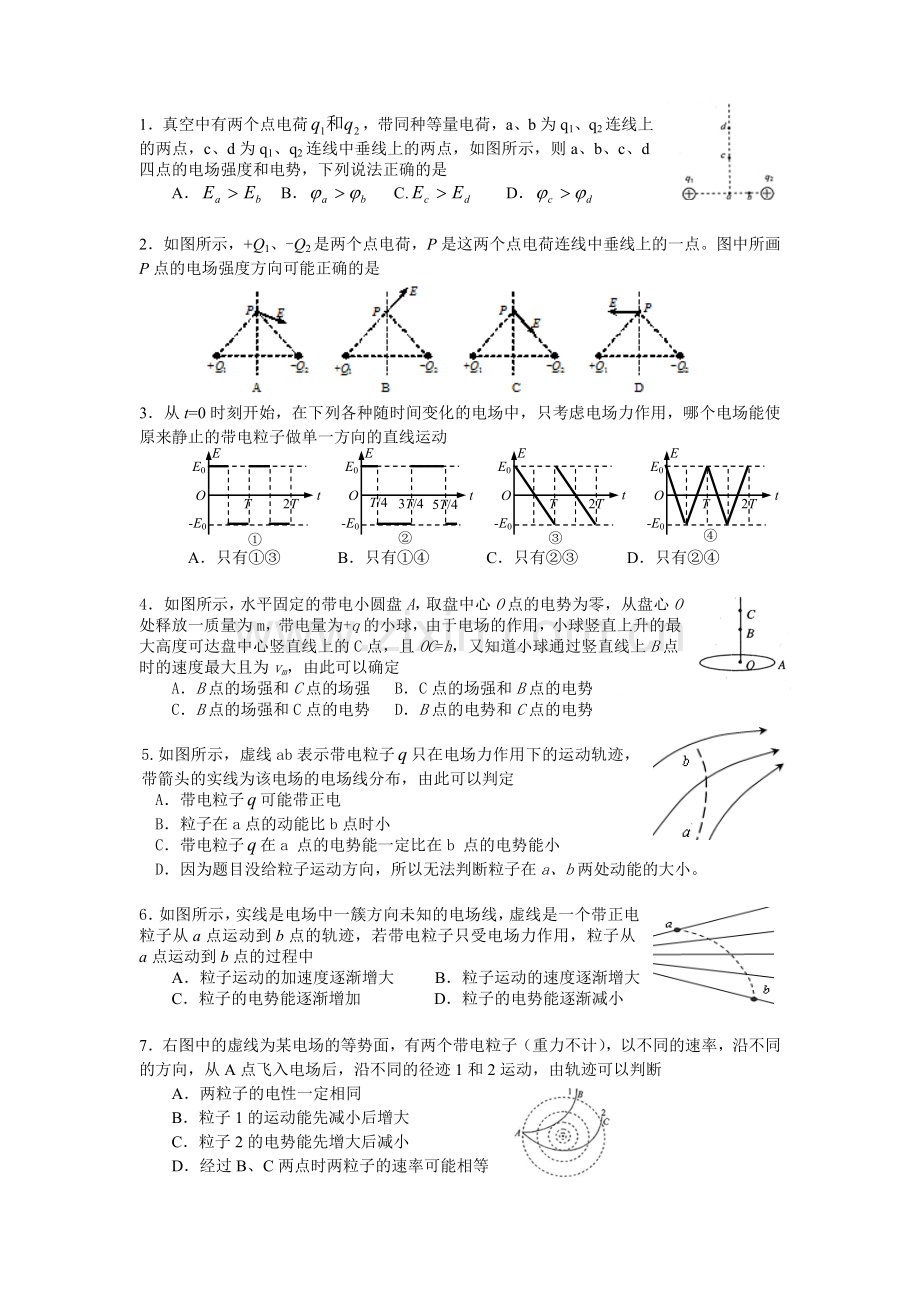

1．真空中有两个点电荷，带同种等量电荷，a、b为q1、q2连线上的两点，c、d为q1、q2连线中垂线上的两点，如图所示，则a、b、c、d四点的电场强度和电势，下列说法正确的是
A． B． C. D．
2．如图所示，+Q1、-Q2是两个点电荷，P是这两个点电荷连线中垂线上的一点。图中所画P点的电场强度方向可能正确的是
t
E
E0
-E0
O
T
2T
t
E
E0
-E0
O
T
2T
E
E0
-E0
O
T
2T
t
E
E0
-E0
O
T/4
3T/4
5T/4
t
①
②
③
④
3．从t=0时刻开始，在下列各种随时间变化的电场中，只考虑电场力作用，哪个电场能使原来静止的带电粒子做单一方向的直线运动
A．只有①③ B．只有①④ C．只有②③ D．只有②④
4．如图所示，水平固定的带电小圆盘A，取盘中心O点的电势为零，从盘心O处释放一质量为m，带电量为+q的小球，由于电场的作用，小球竖直上升的最大高度可达盘中心竖直线上的C点，且OC=h，又知道小球通过竖直线上B点时的速度最大且为vm，由此可以确定
A．B点的场强和C点的场强 B．C点的场强和B点的电势
C．B点的场强和C点的电势 D．B点的电势和C点的电势
5.如图所示，虚线ab表示带电粒子只在电场力作用下的运动轨迹，带箭头的实线为该电场的电场线分布，由此可以判定
A．带电粒子可能带正电
B．粒子在a点的动能比b点时小
C．带电粒子在a 点的电势能一定比在b 点的电势能小
D．因为题目没给粒子运动方向，所以无法判断粒子在a、b两处动能的大小。
6．如图所示，实线是电场中一簇方向未知的电场线，虚线是一个带正电粒子从a点运动到b点的轨迹，若带电粒子只受电场力作用，粒子从a点运动到b点的过程中
A．粒子运动的加速度逐渐增大 B．粒子运动的速度逐渐增大
C．粒子的电势能逐渐增加 D．粒子的电势能逐渐减小
7．右图中的虚线为某电场的等势面，有两个带电粒子（重力不计），以不同的速率，沿不同的方向，从A点飞入电场后，沿不同的径迹1和2运动，由轨迹可以判断
A．两粒子的电性一定相同
B．粒子1的运动能先减小后增大
C．粒子2的电势能先增大后减小
D．经过B、C两点时两粒子的速率可能相等
8．如图所示是真空中两个带等量异种电荷的点电荷A、B周围的电场分布情况（电场线方向未标出）。图中O点为两点电荷连线的中点，MN为两点电荷连线的中垂线，OM=ON。下列说法中正确的是
A．O、M、N三点的电场强度方向不相同
B．O、M、N三点的电势相同，在一个等势面上
C．O、M、N三点的电场强度大小关系是EM=EN＞EO
D．把另一自由电荷从M点静止释放，将沿MON做直线运动
a
b
d
c
A
B
9．在真空中A、B两点分别放置等量的正点电荷，在A、B两点间取一个矩形路径abcd，该矩形路径关于A、B两点间连线及连线的中垂线对称。现将一电子沿abcda移动一周，则下列判断正确的是
A．a、b、c、d四点的电场强度相同
B．a、b、c、d四点的电势不同
C．电子由b到c，电场力先做正功后做负功
D．电子由c到d，电场力先做正功后做负功
10某区域电场线左右对称分布，M、N为对称线上的两点，下列说法中正确的是
A．M点电势一定高于N点电势
B．正电荷在M点的电势能大于在N点的电势能
C．M点场强一定大于N点场强
D．将电子从M点移动到N点，电场力做正功
11．空间存在竖直向上的匀强电场，质量为m的带正电的微粒水平射入电场中，微粒的运动轨迹如图所示。则关于各个力的做功情况，下列判断正确的是：
A． 在连续相等时间内，重力做的功总相等；
B． 在连续相等时间内，电场力做的功总相等；
C． 在任何一段时间内电场力做的功总是大于重力的功；
φ
0
x
x1
x3
x4
x5
x2
D． 在任何一段时间内电场力做的功总是小于重力的功；
12．假设空间某一静电场的电势φ随x变化情况如图所示，根据图中信息可以确定下列说法中正确的是
A．空间各点场强的方向均与x轴垂直
B．电荷沿x轴从0移到x1的过程中，一定不受电场力的作用
C．正电荷沿x轴从x2移到x3的过程中，电场力做正功，电势能减小
D．负电荷沿x轴从x4移到x5的过程中，电场力做负功，电势能增加
13．如图所示，质量分别为m1和m2的两个小球A、B带有等量异种电荷，通过绝缘轻弹簧相连接，置于绝缘光滑的水平面上。当突然加一水平向右的匀强电场后，两小球A、B将由静止开始运动，在以后的运动过程中，对两个小球和弹簧组成的系统（设整个过程中不考虑电荷间库仑力的作用，且弹簧不超过弹性限度），以下说法中错误的是
A
B
+
A．两个小球所受电场力等大反向，系统动量守恒
B．电场力分别对球A和球B做正功，系统机械能不断增加
C．当弹簧长度达到最大值时，系统机械能最大
D．当小球所受电场力与弹簧的弹力相等时，系统动能最大
14．有两根长直导线a、b互相平行放置，图8所示为垂直于导线的截面图。在图示的平面内，O点为两根导线连线的中点，M、N为两根导线附近的两点，它们在两导线的中垂线上，且与O点的距离相等。若两导线中通有大小相等、方向相同的恒定电流I，则关于线段M N上各点的磁感应强度的说法中正确的是
A. M点和N点的磁感应强度大小相等，方向相同
B. M点和N点的磁感应强度大小相等，方向相反
C. 在线段M N上各点的磁感应强度都不可能为零
D. 在线段M N上只有一点的磁感应强度为零
15．三根相互平行的通电长直导线放在等边三角形的三个顶点上，右图为其截面图，电流方向如图所示。若每根导线的电流均为I，每根直导线单独存在时，在三角形中心O点产生的磁感应强度大小都是B，则三根导线同时存在时O点的磁感应强度大小为）
A．0 B．B C．2B D．B
16.如图所示，条形磁铁放在水平桌面上，在其正中央的上方固定一根长直导线，导线与磁铁垂直，现给导线通以垂直纸面向里的电流.则通电后与通电前相比较
A．磁铁对桌面的压力减小，桌面对磁铁的摩擦力为零
B．磁铁对桌面的压力减小，桌面对磁铁的摩擦力不为零
C．磁铁对桌面的压力增大，桌面对磁铁的摩擦力为零
D．磁铁对桌面的压力增大，桌面对磁铁的摩擦力不为零
17．如图所示的金属圆环放在匀强磁场中，将它从磁场中匀速拉出来，下列说法正确的是
A．向左拉出和向右拉出，其感应电流方向相反
B．不管从什么方向拉出，环中的感应电流方向总是顺时针的
C．不管从什么方向拉出，环中的感应电流方向总是逆时针的
D．在此过程中感应电流大小不变
18.一个质子（）和一个α粒子（）先后垂直于磁场方向进入同一匀强磁场中，在磁场中的轨道半径相同，经过半个圆周从磁1,3,5
场出来。关于它们在磁场中的运动情况，正确的是
①质子和α粒子的在磁场中运动的动能相同
②质子和α粒子在磁场中受到的向心力的大小相同
③质子和α粒子在磁场中运动的时间相同
④质子和α粒子在磁场中运动的动量的大小相同
A．①② B．①③ C．②④ D．③④
19．如图所示，边长为L的等边三角形abc为两个匀强磁场的理想边界，三角形内的磁场方向垂直纸面向外，磁感应强度大小为B，三角形外的磁场范围足够大，方向垂直纸面向里，磁感应强度也为B。把一粒子源放在顶点a处，它将沿∠a的角平分线发射质量为m、电荷量为q、初速度为的带负电粒子（粒子重力不计）。在下列说法中正确的是
A．带电粒子在磁场中做匀速圆周运动的半径是L/2
B．带电粒子在磁场中做匀速圆周运动的半径是L/2
C．带电粒子第一次到达c点所用的时间是πm/(qB)
D．带电粒子第一次返回a点所用的时间是7πm/(3qB)
20．质量为m、带电量为q的小物块，从倾角为θ的光滑绝缘斜面上由静止下滑，整个斜面置于方向水平向里的匀强磁场中，磁感应强度为B，如图所示。若带电小物块下滑后某时刻对斜面的作用力恰好为零，下面说法中正确的是
A．小物块一定带有正电荷
B．小物块在斜面上运动时做匀加速直线运动
C．小物块在斜面上运动时做加速度增大，而速度也增大的变加速直线运动
D．小物块在斜面上下滑过程中，当小球对斜面压力为零时的速率为
M
N
N′
M′
v0
A
B
C
D
21．如图所示，在竖直虚线MN和之间区域内存在着相互垂直的匀强电场和匀强磁场，一带电粒子（不计重力）以初速度v0由A点进入这个区域，带电粒子沿直线运动，并从C点离开场区。如果撤去磁场，该粒子将从B点离开场区；如果撤去电场，该粒子将从D点离开场区。则下列判断正确的是
A．该粒子由B、C、D三点离开场区时的动能相同
B．该粒子由A点运动到B、C、D三点的时间均不相同
C．匀强电场的场强E与匀强磁场的磁感应强度B之比
D．若该粒子带负电，则电场方向竖直向下，磁场方向垂直于纸面向外
22．由中国提供永磁体的阿尔法磁谱仪如图所示，它曾由航天飞机携带升空，将来安装在阿尔法国际空间站中，主要使命之一是探索宇宙中的反物质。所谓的反物质即质量与正粒子相等，带电量与正粒子相等但相反，例如反质子即为，假若使一束质子、反质子、α粒子和反α粒子组成的射线，以相同的速度通过ＯＯ'进入匀强磁场Ｂ２而形成的4条径迹，则
A．1、3是反粒子径迹 B．2、4为反粒子径迹
C．1、2为反粒子径迹 D．4为反α粒子径迹
t/s
丙
B0
B
0
2
4
6
8
t/s
乙
E0
E
0
2
4
6
8
甲
C
A
B
v0
23．如图甲所示，在空间存在一个变化的电场和一个变化的磁场，电场的方向水平向右（图甲中由B到C），电场强度的大小随时间变化情况如图乙所示；磁感应强度方向垂直于纸面, 磁感应强度的大小随时间变化情况如图丙所示。在t=1s时，从A点沿AB方向（垂直于BC）以初速度v0射出第一个粒子，并在此之后，每隔2s有一个相同的粒子沿AB方向均以初速度v0射出，射出的粒子均能击中C点。若AB＝BC=l，且粒子由A运动到C的运动时间均小于1s。不计空气阻力及电磁场变化带来的影响，则以下说法错误的是
A．磁场方向垂直纸面向外
B．电场强度E0和磁感应强度B0的比值E0/B0＝2 v0
C．第一个粒子由A运动到C所经历的时间
D．第二个粒子到达C点的动能等于第一个粒子到达C点的动能
24．如图所示，空间存在水平向左的匀强电场和垂直纸面向里的匀强磁场，电场和磁场相互垂直。在电磁场区域中，有一个竖直放置的光滑绝缘圆环，环上套有一个带正电的小球。O点为圆环的圆心，a、b、c为圆环上的三个点，O点为最高点，c点为最低点，Ob沿水平方向。已知小球所受电场力与重力大小相等。现将小球从环的顶端a点由静止释放。下列判断正确的是
A．当小球运动的弧长为圆周长的l／4时，洛仑兹力最大
B．当小球运动的弧长为圆周长的1／2时，洛仑兹力最大
C．小球从O点到b点，重力势能减小，电势能增大
D．小球从b点运动到c点，电势能增大，动能先增大后减小
25．如图所示，两平行金属板中间有相互正交的匀强电场和匀强磁场，电场强度为E，磁感应强度为B，一质子沿极板方向以速度v0从左端射入，并恰好从两板间沿直线穿过。不计质子重力，下列说法正确的是
A．若质子以小于v0的速度沿极板方向从左端射入，它将向上偏转
B．若质子以速度2v0沿极板方向从左端射入，它将沿直线穿过
C．若电子以速度v0沿极板方向从左端射入，它将沿直线穿过
D．若电子以速度v0沿极板方向从左端射入，它将沿直线穿过
26．如图所示，两平行、正对金属板水平放置，使上面金属板带上一定量正电荷，下面金属板带上等量的负电荷，再在它们之间加上垂直纸面向里的匀强磁场，一个带电粒子以初速度沿垂直于电场和磁场的方向从两金属板左端中央射入后向上偏转。若带电粒子所受承力可忽略不计，仍按上述方式将带电粒子射入两板间，为使其向下偏转，下列措施中一定不可行的
A．仅增大带电粒子射入时的速度
B．仅增大两金属板所带的电荷量
C．仅减小粒子所带电荷量
D．仅改变粒子的电性
×
×
×
×
×
×
×
×
×
×
×
×
×
×
×
×
a
b
c
d
L2
L1
v
3L1
B
图（a）
27．如图（a）所示，电阻为R的矩形金属线框abcd的宽为L1，高为L2。线框以不变的速度v通过宽度为3L1、磁感应强度为B的有界匀强磁场区域。线框在通过磁场的运动过程中，线框的ab边与磁场边界平行，线框平面与磁场方向垂直。以线框的ab边刚进入磁场时为计时起点，取线框中逆时针电流的方向为正方向，则图（b）所给出的四个图像中，能正确表示线框中感应电流i随时间t变化关系的是
A B C D
28A．图中两条平行虚线之间存在匀强磁场，虚线的距离为l，磁场方向垂直纸面向里。abcd是位于纸面内的梯形线圈，ad与bc间的距离也为l。t=0时刻，bc边与磁场区域边界重合，如图所示。现令线圈以恒定的速度v沿垂直于磁场区域边界的方向穿过磁场区域。取沿a→b→c→d→a的感应电流为正，则在线圈穿越磁场区域的过程中，感应电流I随时间t变化的图线可能是
28B．如图所示，只有在两平行虚线间的区域内存在着匀强磁场B，
闭合直角三角形圈abc的ab边与磁场的边界虚线平行，而且
bc边的长度恰好和两平行直线之间的宽度相等。当线圈以速
度v匀速地向右穿过该区域时，下列四个图像中的哪一个可
以定性地表示线圈中感应电流随时间变化的规律
x
d
L
A
29．图中A是一底边宽为L的闭合线框，其电阻为R。现使线框以恒定的速度v沿x轴向右运动，并穿过图中所示的宽度为d的匀强磁场区域，已知Ｌ< d，且在运动过程中线框平面始终与磁场方向垂直。若以x轴正方向作为力的正方向，线框从图6所示位置开始运动的时刻作为时间的零点，则在图7所示的图像中，可能正确反映上述过程中磁场对线框的作用力F 随时间t变化情况的是
F
O
t
A
F
O
t
B
F
O
t
C
F
O
t
D
3
30．矩形线框abcd在匀强磁场中静止不动，磁场方向与线框平面垂直，磁感应强度B随时间t变化的图象如图甲所示。设t=0时刻，磁感应强度的方向垂直纸面向里，则在0~4s时间内，图乙中能正确表示线框ab边所受的安培力F随时间t变化的图象是（规定ab边所受的安培力方向向左为正）
31．如图所示，一闭合金属圆环处在垂直圆环平面的匀
强磁场中。若磁感应强度B随时间t按如图2所示的。
规律变化，设图中磁感应强度垂直纸面向里的方向为。
正方向，环中感应电流沿顺时针方向为正方向，则环
中电流随时间变化的图象是
32．如图所示，要使铜环C向线圈A运动，则一定可行的是
A．磁场不变，使导体棒ab向右作减速运动
B．磁场不变，使导体棒ab向左作减速运动
C．使导体棒ab不动，磁场向外增强
D．使导体棒ab不动，磁场向外减弱
33. 如图所示，均匀直导体棒ab质量为m，电阻为R，跨接在U型金属框架上与电阻R组成闭合回路，框架两竖直平行导轨相距为L，位于磁感应强度为B的水平匀强磁场中，框架的电阻忽略不计且足够长。用竖直向上的恒力F拉ab使之由静止沿框架竖直向上运动，忽略一切摩擦。则对于从导体棒开始运动到刚好达到最大速度的过程，下列说法中正确的是：
A．导体棒的最大速度为；
B．由上述条件可以求出此过程中回路中产生的焦耳热；
C．此过程中，导体棒所受所有外力所做的功之和为；
D．此过程中，F做功与重力做功之和在数值上等于系统产生的焦耳热。
34．如图所示，甲、乙都是完全相同的闭合正方形导线框，a、b是边界范围、磁感应强度大小和方向都相同的两个匀强磁场区域，只是a区域到地面的高度比b高一些。甲、乙线框分别从磁场区域的正上方相同高度处同时由静止释放，穿过磁场后落到地面。下落过程中线框平面始终保持与磁场方向垂直。以下说法正确的是
A．落地时甲框的速度比乙框小
B．落地时甲框的速度比乙框大
C．落地时甲乙两框速度相同
D．穿过磁场的过程中甲、乙线框中产生热量相同
35.一质量为m的金属杆ab，以一定的初速度v0从一光滑平行金属导轨底端向上滑行，导轨平面与水平面成300角，两导轨上端用一电阻R相连，如图9所示，磁场垂直斜面向上，导轨与杆的电阻不计，金属杆向上滑行到某一高度之后又返回到底端，则在此全过程中
A．向上滑行的时间大于向下滑行的时间
B．电阻R上产生的热量向上滑行时大于向下滑行时
C．通过电阻R的电量向上滑行时大于向下滑行时
D．杆a、b受到的磁场力的冲量向上滑行时大于向下滑行时
a
b
M
N
P
Q
θ
θ
v
36．如图所示，两根足够长的光滑金属导轨MN、PQ平行放置，导轨平面的倾角为θ，导轨的下端接有电阻。当空间没有磁场时，使ab以平行导轨平面的初速度v0冲上导轨平面，ab上升的最大高度为H；当空间存在垂直导轨平面的匀强磁场时，再次使ab以相同的初速度从同一位置冲上导轨平面，ab上升的最大高度为h。两次运动中导体棒ab始终与两导轨垂直且接触良好。关于上述情景，下列说法中正确的是
A．两次上升的最大高度比较，有H=h
B．两次上升的最大高度比较，有H<h
C．有磁场时，ab上升过程的最大加速度为gsinθ
D．有磁场时，ab上升过程的最小加速度为gsinθ
37．如图所示，空间存在一有边界的条形匀强磁场区域，磁场方向与竖直平面(纸面)垂直，磁场边界的间距为L。一个质量为m、边长也为L的正方形导线框沿竖直方向运动，线框所在平面始终与磁场方向垂直，且线框上、下边始终与磁场的边界平行。时刻导线框的上边恰好与磁场的下边界重合(图中位置I)，导线框的速度为经历一段时间后，当导线框的下边恰好与磁场的上边界重合时(图中位置II)，导线框的速度刚好为零。此后，导线框下落，经过一段时间回到初始位置I。则
A．上升过程中，导线框的加速度逐渐增大
L
S
a
b
L1
I2
I1
L2
L
B．下降过程中，导线框的加速度逐渐增大
C．上升过程中合力做的功与下降过程中的相等
D．上升过程中克服安培力做的功比下降过程中的多
38．如图所示电路为演示自感现象的实验电路。实验时，先闭合开关S，电路达到稳定后设通过线圈L的电流为I1，通过小灯泡L2的电流为I2，小灯泡L1、L2均处于正常发光状态。以下说法正确的是
A．S闭合后，L2灯慢慢变亮，L1灯立即变亮
B．S闭合后，L1、L2立刻变亮且亮度稳定
C．S断开后的瞬间，小灯泡L2中的电流由I1逐渐减为零，方向与I2相反
D．S断开后的瞬间，小灯泡L2中的电流由I2逐渐减为零，方向不变
39．如图是用电流传感器（相当于电流表，其电阻可以忽略不计）研究自感现象的实验电路，图中两个电阻的阻值均为R，L是一个自感系数足够大的自感线圈，其直流电阻值也为R。图是某同学画出的在t0时刻开关S切换前后，通过传感器的电流随时间变化的图像。关于这些图像，下列说法中正确的是
甲
i
0
t
t0
乙
i
0
t
t0
丙
i
0
t
t0
丁
i
0
t
t0
A．甲图是开关S由断开变为闭合，通过传感器1的电流随时间变化的情况
B．乙图是开关S由断开变为闭合，通过传感器1的电流随时间变化的情况
C．丙图是开关S由闭合变为断开，通过传感器2的电流随时间变化的情况
D．丁图是开关S由闭合变为断开，通过传感器2的电流随时间变化的情况
a
b
c
d
M
m
40．如图所示，两金属杆ab和cd长均为L，电阻均为R，质量分别为M和m，M > m。用两根质量和电阻均可忽略的足够长的柔软导线将它们连成闭合回路，并悬挂在水平、光滑、不导电的圆棒两侧，两金属杆都处于水平位置。整个装置处在一与回路平面相垂直的匀强磁场中，磁感强度为B。当两金属杆由静止开始运动，
A．ab杆下落的加速度最大值为g
B．当ab杆下落速度为v时，电流小于I=BLv/2R
C．当ab杆下落速度最大时，电流不等于0
D．ab和cd杆运动中任意时刻受到的安培力总相同
R1
E
r
甲
R2
E
r
乙
41．如图所示，甲、乙两电路中电源完全相同，外电阻R1>R2，两电路中分别通过相同的电荷量q的过程中，下列判断正确的是 A．电源内部产生电热较多的是甲电路
B．R1上产生的电热比R2上产生的电热多
C．电源做功较多的是甲电路
D．电源效率较高的是乙电路
42．一个微型吸尘器的直流电动机的额定电压为U，额定电流为I，线圈电阻为R，将它接在电动势为E，内阻为r的直流电源的两极间，电动机恰好能正常工作，则
A．电动机消耗的总功率为UI B．电动机消耗的热功率为
C．电源的输出功率为EI D．电源的效率为1－
43.如图所示，直线Ⅰ、Ⅱ分别是电源1与电源2的路端电压随输出电流变化的特性图线，曲线Ⅲ是一个小灯泡的伏安特性曲线，如果把该小灯泡先后分别与电源1和电源2单独连接时，则下列说法不正确的是
A.电源1和电源2的内阻之比是11∶7
B.电源1和电源2的电动势之比是1∶1
C.在这两种连接状态下，小灯泡消耗的功率之比是1∶2
D.在这两种连接状态下，小灯泡的电阻之比是1∶2
R1
C
S
R2
R3
a
b
44．平行板电容器C与三个可变电阻器R1、R2、R3以及电源连成如图所示的电路。闭合开关S待电路稳定后，电容器C两极板带有一定的电荷。要使电容器所带电荷量增加，以下方法中可行的是
A．只增大R1，其他不变
B．只增大R2，其他不变
C．只减小R3 ，其他不变
D．只减小a、b两极板间的距离，其他不变
45．在如图所示的电路中，E为电源，其内阻为r，L为小灯泡（其灯丝电阻呵视为不变），R1、R2为定值电阻，R3为光敏电阻，其阻值：犬小随所受照射光强度的增大而减小，为理想电压表。若将照射R3的光的强度减弱，则
A．电压表的示数变大
B．小灯泡消耗的功率变小
C．通过R2的电流变小
D．电源阳极问的电压变小
L
R0
RW
V
L
R0
RW
V
A
46．在如图所示的电路中，电源电动势为E、内电阻为r，为
电压表， 为电流表，R0为定值电阻， RW为滑动变阻器。开关闭
合后，灯泡L能正常发光。当滑动变阻器的滑片向右移动时，
下列判断正确的是
A．灯泡L将变亮 B．电压表的示数将增大
C．电流表的示数将减少 D．电阻R0上消耗的电功率将减小
47．在如图所示的电路中，灯炮L的电阻大于电源的内阻r，闭合电键S，将滑动变阻器滑片P向左移动一段距离后，下列结论正确的是
A．灯泡L变亮
B．电源的输出功率变小
C．电容器C上电荷量减少
D．电流表读数变小，电压表读数变大
R
R1
R2
V
S
E r
48．如图所示的电路中，电源的内电阻不能忽略不计。现闭合开关S，待电路中的电流稳定后，调节可变电阻R的阻值，电压表的示数增大了。下列判断正确的是
A．可变电阻R被调到较小的阻值
B．电阻R2两端的电压减小，减小量等于
C．通过电阻R2的电流减小，减小量小于
D．路端电压增大，增大量等于
t1
t2
t3
t4
t5
t/s
e/V
20
-20
O
49．一小型交流发电机中，矩形金属线圈在匀强磁场中匀速转动，产生的感应电动势随时间的变化关系如图所示。矩形线圈与阻值为10Ω的电阻构成闭合电路，若不计线圈电阻，下列说法中正确的是
A．t1时刻通过线圈的磁通量为零
B．t2时刻感应电流方向发生变化
C．t3时刻通过线圈的磁通量变化率的绝对值最大
D．交变电流的有效值为A
50. 如图所示，匀强磁场的磁感应强度，面积为S的正方形线圈abcd共N匝，线圈总电阻，线圈绕垂直于磁感线的对称轴OO’匀速转动，角速度为，外电路电阻。则：
A．由图示位置（线圈平面与磁感线平行）转过角时的瞬时感应电动势为；
B． 交流电压表的示数为；
C．转动一周过程中R的发热量为：
D．转动一周过程中r中的发热量为：
51．如图所示，三只完全相同的灯泡a、b、c分别与电阻R、电感L、电容C串联，再将三者并联，接在“220V，50Hz”的交变电压两端，三只灯泡亮度相同，若将交变电压改为“220V，
500Hz”，则
A.三只灯泡亮度不变
B.三只灯泡都将变亮
C.a亮度不变，b变亮，c变暗
D.a亮度不变，b变暗，c变亮
52．如图所示，理想变压器的a、b端加上茜一交流电压（电压有效值保持不变），副线圈d端所接灯泡L恰好正常发光。此时滑线变阻器的滑片P于图示位置。现将滑片下移（导线电阻不计），则以下说法中正确的是
A．灯仍能正常发光，原线圈输入电流变小
B．灯不能正常发光，原线圈输入功率变大
C．灯不能正常发光，原线圈输入电压变大
D．灯仍能正常发光，原线圈输入功率不变
~
U甲
U乙
R乙
R甲
I´甲
I´乙
53．甲乙两个完全相同的理想变压器串联后接在电压恒定的交流电路中，已知两变压器负载电阻的阻值之比为R甲∶R乙=2∶3，设甲变压器原线圈两端的电压为U甲，副线圈通过的电流为I´甲；乙变压器原线圈两端电压为U乙，副线圈通过的电流为I´乙，则下列说法正确的是
A．U甲∶U乙=1∶1，I´甲∶I´乙=3∶2 B．U甲∶U乙=2∶3，I´甲∶I´乙=2∶3
C．U甲∶U乙=1∶1，I´甲∶I´乙=1∶1 D．U甲∶U乙=2∶3，I´甲∶I´乙=1∶1
54．某小型水电站的电能输送示意图如图2所示，发电机通过升压变压器T1和降压变压器T2向用户供电。已知输电线的总电阻为R，降压变压器T2的原、副线圈匝数之比为4∶1，降压变压器副线圈两端交变电压u＝220sin100πt V，降压变压器的副线圈与阻值R0=11Ω的电阻组成闭合电路。若将变压器视为理想变压器，则下列说法中正确的是
A．通过R0电流的有效值是20A
B．降压变压器T2原、副线圈的电压比为4：1
C．升压变压器T1的输出电压等于降压变压器T2的输入电压
D．升压变压器T1的输出功率大于降压变压器T2的输入功率
18．如图所示，水平金属圆盘置于磁感应强度为B、方向竖直向下的匀强磁场中，随盘绕金属转轴以角速度沿顺时针方向匀速转动，盘的中心及边缘处分别用金属滑片与一理想变压器的原线圈相连。已知圆盘半径为r，理想变压器原、副线圈匝数比为n，变压器的副线圈与一电阻为R的负载相连。不计圆盘及导线的电阻，则下列说法中正确的是
A．变压器原线圈两端的电压为
B．变压器原线圈两端的电压为
C．通过负载R的电流为
D．通过负载R的电流为
