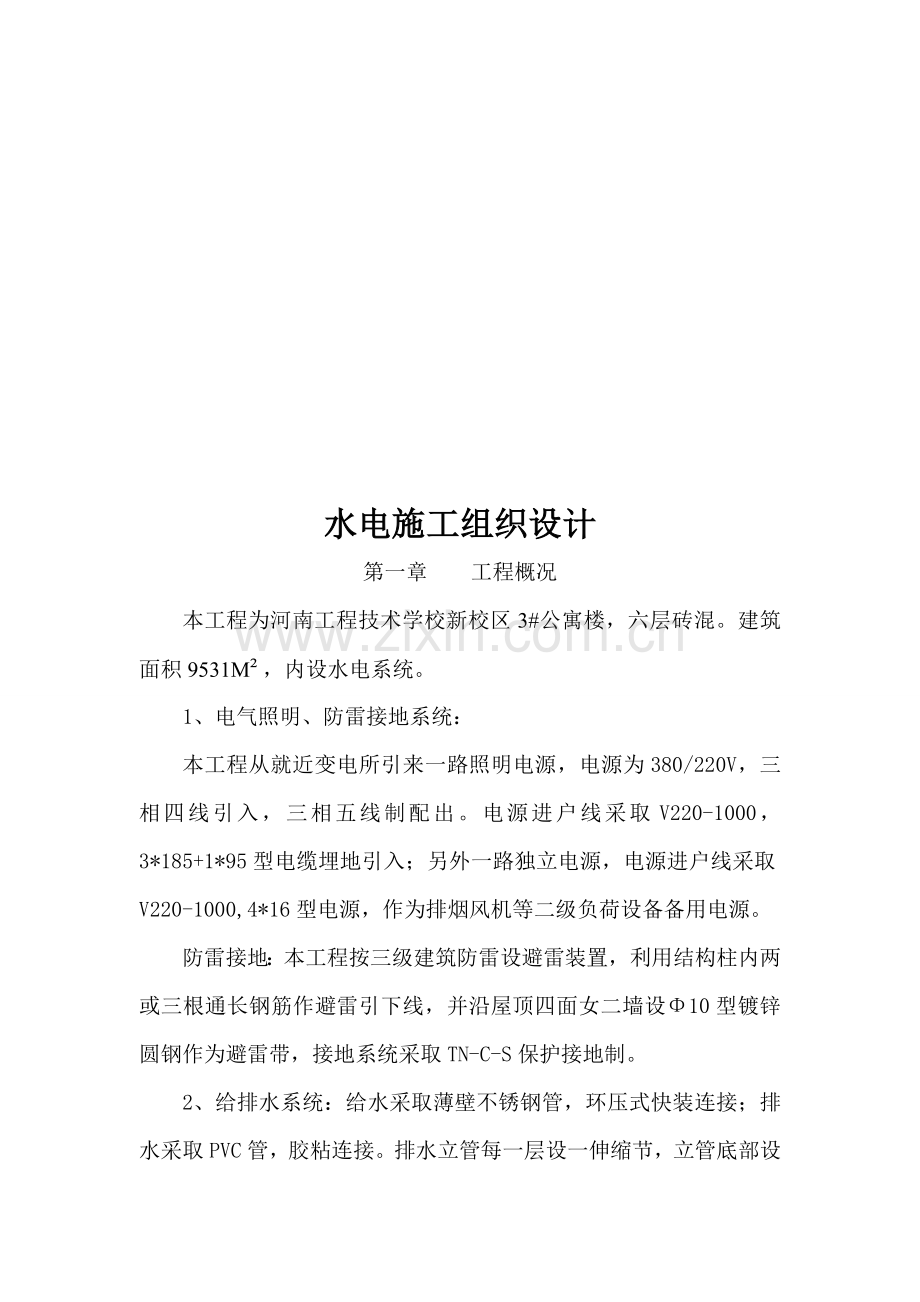

水电施工组织设计
第一章 工程概况
本工程为河南工程技术学校新校区3#公寓楼，六层砖混。建筑面积9531M²，内设水电系统。
1、电气照明、防雷接地系统：
本工程从就近变电所引来一路照明电源，电源为380/220V，三相四线引入，三相五线制配出。电源进户线采取V220-1000，3*185+1*95型电缆埋地引入；另外一路独立电源，电源进户线采取V220-1000,4*16型电源，作为排烟风机等二级负荷设备备用电源。
防雷接地：本工程按三级建筑防雷设避雷装置，利用结构柱内两或三根通长钢筋作避雷引下线，并沿屋顶四面女二墙设Φ10型镀锌圆钢作为避雷带，接地系统采取TN-C-S保护接地制。

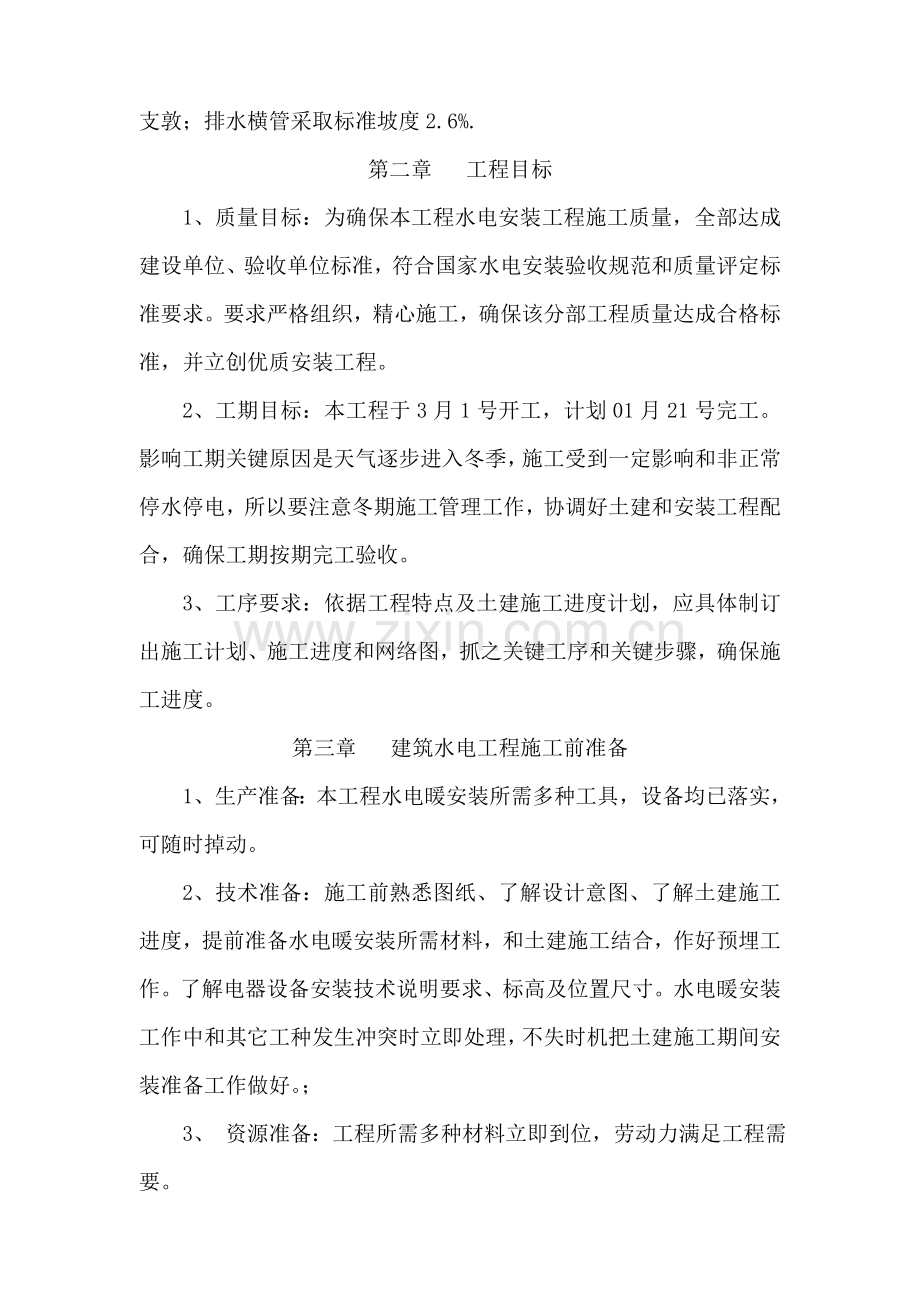

2、给排水系统：给水采取薄壁不锈钢管，环压式快装连接；排水采取PVC管，胶粘连接。排水立管每一层设一伸缩节，立管底部设支敦；排水横管采取标准坡度2.6%.
第二章 工程目标
1、质量目标：为确保本工程水电安装工程施工质量，全部达成建设单位、验收单位标准，符合国家水电安装验收规范和质量评定标准要求。要求严格组织，精心施工，确保该分部工程质量达成合格标准，并立创优质安装工程。
2、工期目标：本工程于3月1号开工，计划01月21号完工。影响工期关键原因是天气逐步进入冬季，施工受到一定影响和非正常停水停电，所以要注意冬期施工管理工作，协调好土建和安装工程配合，确保工期按期完工验收。
3、工序要求：依据工程特点及土建施工进度计划，应具体制订出施工计划、施工进度和网络图，抓之关键工序和关键步骤，确保施工进度。
第三章 建筑水电工程施工前准备
1、生产准备：本工程水电暖安装所需多种工具，设备均已落实，可随时掉动。
2、技术准备：施工前熟悉图纸、了解设计意图、了解土建施工进度，提前准备水电暖安装所需材料，和土建施工结合，作好预埋工作。了解电器设备安装技术说明要求、标高及位置尺寸。水电暖安装工作中和其它工种发生冲突时立即处理，不失时机把土建施工期间安装准备工作做好。；
3、 资源准备：工程所需多种材料立即到位，劳动力满足工程需要。
4、管理准备：我项目部技术力量雄厚，拥有较强管理能力，在工程施工中主动配合土建及建设监理单位工作，服从监督，确保市优。
第四章 和土建配合施工时注意事项
1、给排水工程和土建配合施工；
（1）施工前土建、给排水施工人员应认真查阅图纸，设计图纸应满足使用功效和安装要求。
（2）在工程施工组织设计编制中进行综累计划、合理安排。在施工中严格控制施工进度确保工期。
（3） 建施工必需达成设计尺寸，以确保管道及其器具位置正确。
（4）亲密配合安装和土建，正确预留管道孔洞。
2、电气器具安装和土建配合施工：
（1）基础施工中电气安装配合：
在±0.000以下基础部分施工中作好埋入管预埋及接地装置施工。按图纸要求，作好焊接和预留工作。依据现场情况将预埋接地工程保持完成。
（2）砌筑墙体施工中电气配合：在建筑物内外砌筑施工中，按土建施工提供室内+0.5标准线，虽施工进度进行线管暗敷或预留空洞。
（3）楼板施工中电气安装配合：在钢筋绑扎过程中，立即、正确把电气安装暗敷管、盒等牢靠地安装在其设计位置。
（4）现浇混凝土工程施工中电气安装配合：作好管口、盒保护，以防砼、水、泥浆等杂物落入管盒内部造成堵塞。
第五章 建筑水电管安装工程质量确保资料
1、建筑给排水工程质量确保资料：
（1）建筑给排水工程质量确保资料
（2）技术交底
（3）技术复核
（4）隐蔽工程检验验收统计
（5）自检统计
（6）管道清洗统计
（7）管道设备强度、焊口严密性试验统计
（8）灌水试验统计
2、建筑电气安装工程质量确保资料：
（1）关键电气设备、材料合格证
（2）技术交底
（3）技术复核
（4）隐蔽工程检验验收统计
（5）自检统计
（6）民用电气调试、运行统计
（7）接地电阻测试统计
第六章 水电安装工程关键施工方法及注意事项
1、电气照明、防雷接地：
（1）线管地敷设采取塑料PVC管：管材埋地用UPVC和UPVC70铜管，给排水、电话线均用PVC管材。预埋线管弯曲半径≥10d。
（2）管内穿线：各回路导线颜色统一要求为相线、控制相线、工作零线。穿线在抹灰及地面结束后进行。穿线前应将管内积水、污水清扫洁净。导线型号符合要求，不一样电压，不一样电流类别导线不许可穿在同一管内。
（3）开关、插座、灯具安装：开关插座应严格按设计及施工规范进行施工。同室同一水平标高，偏差不应大于5mm，成排安排不应大于2mm，插座一律按左零右相（上端PE），开关一律上开下关并控制火线回路。
（4）防雷接地：要求柱内两根主筋防雷引下线通常焊接，上端和屋面避雷带焊接，下端和基础内钢筋焊接，并做接地板。
2、给排水系统：
（1）给水、排水所采取PVC塑料管材，为承插粘接，塑料管和金属配件、阀门等连接采取螺纹连接，安装时要认真阅读产品使用说明书。
（2）给水立管穿楼板处加钢套管排不透气帽穿屋面处加钢制防水套管。
（3）给水管道试验压力不应小于0.6Mpa，在试验压力下稳定1h，压力降不应大于0.05MPa，然后在工作压力1.15倍状态下稳定2h，压力降不应大于0.03MPa。，以不渗不漏为合格。排水管道灌水试验，注水高度以不低于一层地面高度为标准，满水15分钟后，在灌满延续5分钟，液面不下降为合格。
第七章 质量确保方法
1、施工前，技术人员、施工工长应熟悉图纸，编制关键工程施工方案做好技术交底。
2、坚持工序交接检验，不合格项目，严禁进入下道工序。
3、严格按图施工，做到验收隐蔽签证，每班有自检。
4、配置专职检验员。
5、多种材料三证齐全。
6、每七天检验、通报本周生产质量情况。
河南矿业建设（集团）有限责任企业
3月15日

河南工程技术学校新校区3#公寓楼

水电施工组织设计

编制：
审核：
审批：

河南矿业建设（集团）有限责任企业
03月15日
