资源描述

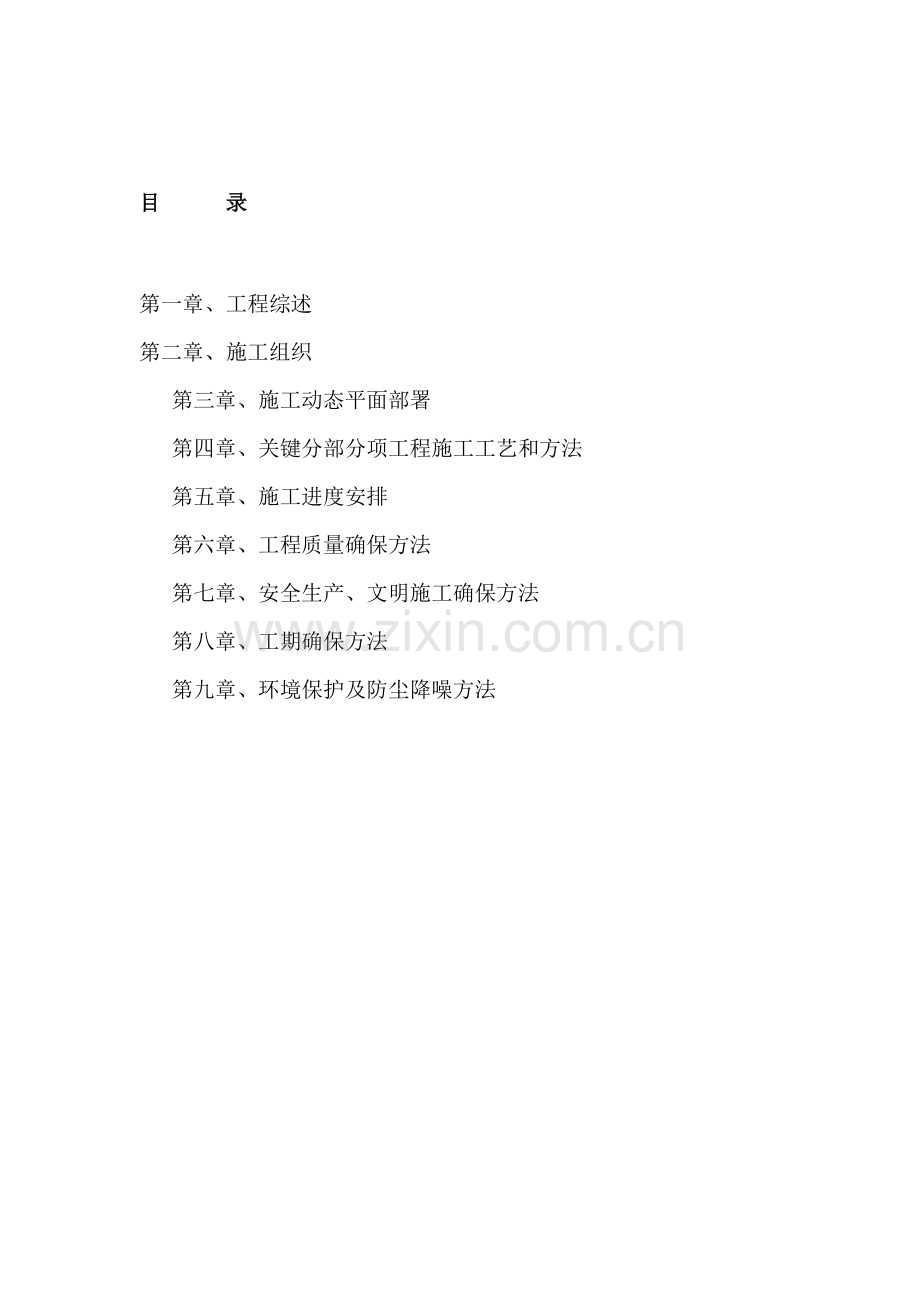

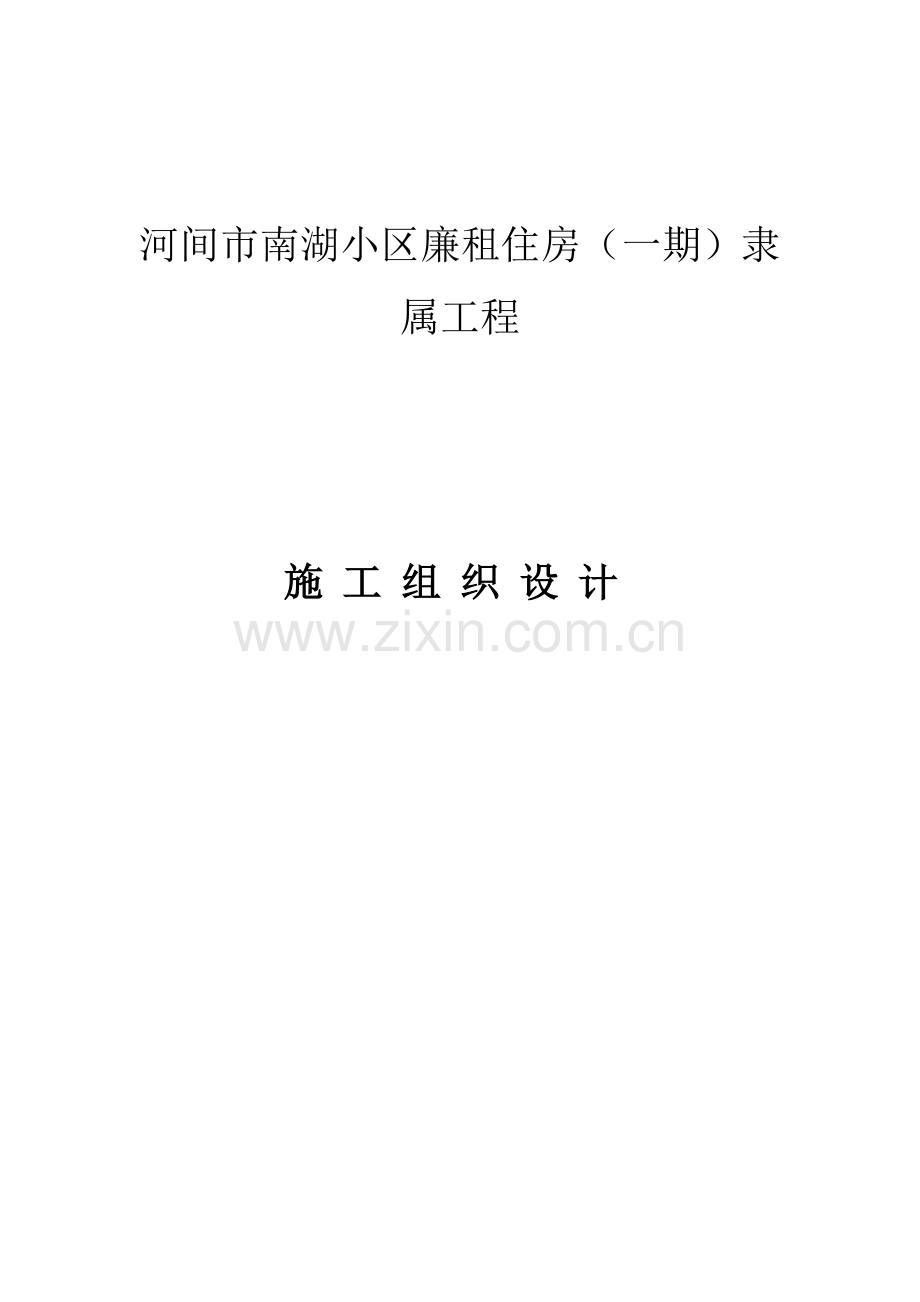

1、河间市南湖小区廉租住房(一期)隶属工程施工组织设计目 录第一章、工程综述第二章、施工组织第三章、施工动态平面部署第四章、关键分部分项工程施工工艺和方法第五章、施工进度安排第六章、工程质量确保方法第七章、安全生产、文明施工确保方法第八章、工期确保方法第九章、环境保护及防尘降噪方法第一章、工程综述(1) 编制依据和范围(一)工程施工招标文件、施工图纸、地勘资料和工程招标答疑书所明确工程内容。(二)踏勘工作现场及调查咨询资料。(三)本企业拥有科技结果、工法及多个类似工程施工积累丰富经验。(四)严格遵守国家和政府相关部位。在安全文明施工、环境保护等方面具体要求和技术标准;尊重施工区域周围单位和居民日常

2、生活、学习、工作习惯。(五)确保施工区域车辆正常通行、居民正常进出,正常通行。(六)工程招标文书要求施工技术规程、规范、质量检验评定标准及验收规范。(2) 工程概况工程内容包含地下泵房、门卫、广场硬化绿化、围墙、道路、及雨污排水、综合管网沟槽土方等内容。关键工程项目有道路土方,管沟土方;道路基层,道路面层,道路隶属;管沟等隶属物。安装工程包含道路雨、污水管网、给水管网、设施等内容。(3)工程总体目标本企业在多年施工管理中,建立了一套完整质量确保体系,在本企业质保体系手册中,明确了企业质量方针和质量目标,并要求了我们负担义务和承诺,充足表现了本企业对质量追求,使本企业交付每项工程产品全部能充足表

3、现设计意图和协议要求,使业主满意、放心。若本企业有幸中标,将把“质量管理、重在工序”主导思想结合企业质量确保体系运作于项目之中以回报业主选择和信任,用实际行动来证实本企业承诺,实现质量目标。(一)质量目标确保本工程一次交验达成合格标准。以分部、分项质量目标来确保工程总体质量目标。1、严格按国家现行施工验收规范施工、检评各分部分项工程,确保本工程一次性顺利交验。2、确保圆满实现本工程全部各项使用功效,并加强对关键分部、分项质量控制,根本消除地面起拱、开裂及排水不畅等质量通病。(二)工期目标 在确保质量、安全、文明施工前提下,依据本企业施工管理能力、技术水平和拟投入机械设备、物资及劳动力等情况,本

4、工程完全能够在54天内交验。具体工期计划详“施工总进度计划网络图”。(三)安全生产、文明施工目标 1、创安全文明施工达标现场。杜绝死亡事故、重伤事故、火灾事故,负伤频率控制在0.5以内。第二章、施工组织(1) 施工组织机构(一)机构设置 针对本工程范围、内容、数量和特点,依据现代科学工程管理理论,并结合我企业多年来在项目法工程管理中积累施工经验,组建一支含有同类工程丰富施工经验并屦殊荣精明强干、反应快速、勇于打硬仗项目管理班子,进行本项目标施工管理,全方面推行协议内容,从组织上为实现本工程各项目标打下坚实基础,其施工组织机构网络附后。(二)机构职能 项目经理接收企业直接管理,对本工程质量、进度

5、、成本、安全文明施工、环境保护负全部责任。以经济手段为纽带,以行政手段为监督制约标准,确保项目各级人员在组织行动方面、上岗尽职方面、分工合作方面、确保质量进度目标方面在组织管理方法上落实到位。 项目技术负责对本工程质量、安全、文明施工负技术责任,负责督促落实实施国家及地方规范、规程和全方面质量管理,负责各分部分项施工方案编制和施工过程中检验、检验、试验工作,确保施工过程中质量一直处于受控状态,并负责提供完整档案资料。 施工负责应依据本工程总体质量策划,负责分项工程工艺设计,并具体实施工程施工管理及各专业协调,负责隐蔽工程验收,统计及归档工作,确保每一道工序质量达成目标要求。 材料负责应按协议要

6、求,办理材料购进、检验、试验直至运至现场一切工作,并整理保管好一切材料,作好相关证件验收归档工作。(三)机构确保 1、组织机构必需落实并保持相对稳定,以利施工技术管理专业性、连续性、一致性。 2、现场施工管理组织中全部些人员,开工后必需全部到位到岗,通常组织机构网络图中所列各职能人员,均应保持稳定,恪尽职守。 3、全部管理人员要求思想、业务素质过硬,全部持证上岗。(2) 施工准备施工技术准备技术准备是实施工程质量目标、工期目标和现场管理目标基础,工程中标后,立即组织工程技术人员进行技术准备工作,关键包含以下:1、认真阅读、审核施工图纸和学习施工及验收规范,编写图纸审核汇报;2、现场具体调查和地

7、质勘察,测量本工程和周围房屋建筑、管线等相邻关系;3、多种测试、计量器具检校,并办理计量合格证书;4、依据控制标志作出工程定位轴线和高程控制标识;5、备齐必需技术文件和参考资料;6、进行临时设施工程具体设计;7、依据工程质量目标进行具体分部分项质量策划;8、依据工程工期目标进行具体形象进度控制策划;9、结合本工程特点、环境、进行安全文明施工环境保护计划、部署;10、编写多种有针对性确保方法和作业指导书;11、结合本工程特点和企业管理特色,编写技术管理措施和实施细则;12、多种建筑工程材料市场调查和测试分析,落实供料货源;13、编制本工程材料供给计划;14、配合业主或监理单位办理和工程相关其它工

8、作;技术准备工作按时间分为前、中、后三个阶段,前期是基础、中期是强化、后期是完善。技术准备工作果断做到:准备项目齐全,实施标准正确,内容完善齐备,超前计划布局,立即指导交底,重在检验落实。 (3)施工资源配置1、劳动力配置本工程工程量大,工期担心,工程质量要求高,同时要求企业有相当物资、设备、人员集结能力,作好工程施工前期准备。为此,本企业充足按工程进度需要,组织劳动力分期分批进场施工,实施天天两班作业,所需人员详施工各阶段劳动力需用计划表和劳动力资源配置图。劳动力资源计划表见附表2、机械设备配置依据施工计划要求,配置完好施工机械设备。施工设备应合理配套,事先检修,提升完好率和利用率,并按要求

9、时间入场(施工关键机械设备配置见附表),机具设备部署详“施工动态平面部署图”。 3、周转材料配置为确保工程高速施工,依据工程工期安排,并充足考虑施工流水划分和施工进度要求,在工程施工中工程周转材料关键并考虑周围安全防护及全封闭所需;砼、石料、由材料部门按计划分期分批供给,水泥、面层材料向业主提供耗用清单由业主按期供料。周转材料需用表序号材 料 名 称数 量用途1市政围护栏板m现场封闭隔离2槽钢16(L=5m)60根垫层砼浇筑3脚手架15T通道架设、管线保护4竹跳板200块施工通道5彩条布m2道路、防雨(三)施工现场准备1、临设新建和租用本工程因为工期很短,休闲观景对现场环境要求相当严格,工程除

10、办公室及材料库房在施工现场设置移动房外,工人住宿及食堂皆在场外就近现场处理。2、现场封闭施工现场围墙全部采取市政挡板形成封闭施工区域及预留人行通道,并在现场原有公路位置留设出入口。施工围栏挡板在施工各阶段依据具体情况对应调整。3、施工水电接入依据业主提供水电电源位置设计水电线路,修建配电房。依据电源情况确定采取备用电源。电源敷设采取三相五线制,在拌制机械、临设、各施工流水段安设配电箱,严格按用电容量合理分配均衡使用。4、工程定位放线依据业主提供水准点、坐标点确定建筑平面位置,初步放线后确定场内树木、管线清除情况,在四面标定定位轴线为道路、施工和地下管网、材料堆场定位参考。(4)施工次序及作业区

11、域划分施工次序本工程包含多个关键分部分项工程为:土方工程、土建工程、沟槽管网工程、道路工程、垫层浇筑、铺贴。工程总体施工次序安排以下:工程拆除、管线保护迁移测量放线道路平基土石方道路改建和新建土方挖填地面及隶属设施施工工程收尾完善交工验收条石砌筑道路面层花树池台、路牙管网沟槽开挖管网预留预埋新旧管网对接施工作业区域划分依据各部分工程施工特点、工程数量、施工流水组织和平面分区可行性,将整个划分为多个施工段,并形成相同分项工程小区域施工流水作业。(5)总体施工方案(一)土石方工程采取机械挖运、方案,管线沟槽依据截面大小选择对应挖掘机作业,工程人工机械相结合施工。拟采取关键施工机械有:、挖掘机、推土

12、机、装载机、自卸汽车等。(二)道路工程采取机械拆除、机械碾压,以加紧施工进度,确保工程质量。关键施工机械为:压路机、自卸汽车、砼搅拌车。(三)土建工程基层压路机碾压,垫层砼采取预拌砼现场浇筑,粘贴砂浆现场拌制机动翻斗车运输就位,大规格板材采取小车转运安放。(四)场地封闭和安全防护场地周围采取市政金属栏板进行封闭,栏板统一颜色、高度,保持完好和坚固,相关区域进出通道用栏板形成,跨越沟道铺设钢板通道,施工期确保原有道路通畅并预防行人进入施工现场。(五)地下管线保护地下管线依据硬管、软线采取不一样保护方法。软线采取沟上横架钢管金属线拉吊,硬管在管下加设托架,上部设人字撑吊挂。第三章、施工动态平面部署

13、(1)、平面布局设想依据业关键求及现场实际情况,本企业对现场作动态平面部署,部署分两次考虑:以每个施工段新建作第一平面部署,沿现有道路靠近新建道路方向平基土石方及道路施工期间施工车辆进入。(2)、临设及施工水电布设1、依据现场平面布局设想,因为现场场地项目较多,现场应尽可能少搭建临设,仅考虑工具房、材料库房、现场办公室、其它临设生活设施等在场外考虑。2、现场所搭临设采取活动用房易于搭拆、迁移,其部署分别在第施工段东北侧,第施工段绿化带部位,具体详平面部署图。3、水电布设,本企业将按业主提供水源、电源出口位置,以最合理、经济、安全布线将水电接至各使用点。(3) 施工现场封闭围栏1、依据现场施工段

14、划分及现场平面布局设想,对现场两次封闭围栏施工。2、封闭围栏所用材料关键采取市政档板封闭施工,场内采取钢管双排栏杆刷红、白色相间油漆作防护栏杆,该围栏关键用于第施工段平基土方斜坡面上周围。3、各施工段大门处设红、白色相间钢管大门栏杆,用以控制车辆出入。(4) 交通确保1、交通确保。本工程采取两个施工段分两个时间段施工,同时将各施工段封闭施工,既能确保交通正常进行,又能确保施工区域对行人及人流不受影响。2、道路起点及终点和改道路相连,在施工新建道路时,将改建道路作半幅施工,这么能确保交通通畅不受影响。(5) 施工道路及场内排水1、进出场入口处均设截水沟及沉砂井,出场车辆应派专员打扫,清洁后方可放

15、行,作好门前三包,施工污水需沉砂为清水排市政管网。2、施工期间现场抽排水不能将污水及泥浆排入市政管网,应将污水及泥浆排入沉砂井内沉积后,清水排入市政管网。(6) 工程机械设备部署1、平基土方施工应派专业对现场施工车辆及设备进行统一调度,协调指挥,停置机械设备排放整齐并不站用施工道路;不能影响其它车辆出入及设备正常工作。2、道路施工及机械。依据施工不一样阶段及所用设备陆续入场或退场,机械设备部署,既要确保工作面不受影响,又能确保机械施工正常进行,现场必需配置专门机械修理人员、机械管理人员对现场设备调度、协调指挥,设备保养、清洁卫生符合文明施工现场要求。(7) 现场平面管理方法依据现场平面部署,本

16、工程单面管理关键是针对场地狭小不利条件及现场人流量大,车辆较多,应可能合理部署,并加强对平面管理,必需无条件地保护场内安全、文明。总而言之,我们一切努力全部是为满足业主要求,高质量、按期并以合理成本为业主提供优良产品,为全体宿城人民作出我们应有贡献。第三章、关键分部分项工程施工工艺和方法(1)施工测量(一)测量依据依据设计院设计宿城新区南海路专题景观工程设计图及地质勘测汇报。(二)测量仪器选择全站仪仪器误差2,数量1台。S3水准仪,每公里往返测量偶然误差3.0mm,系统误差8mm数量3台。KED2L型光学测距仪,数量1台。专门成立四人测量小组。(三)道路工程平面控制,依据设计图及地勘汇报提供各

17、点坐标两个永久性水准点,经计算用极坐标法用全站仪带测距仪正确测量(测角不少于2个测回),符合规范要求后用水泥将桩固牢,桩上钉钉。(四)施工中道路平曲线起、中、终点竖曲线变坡点均在控制坐标点上置仪,用测距仪求出其距离。使待求点符合设计桩号,平曲线范围内用偏角法加密弧形桩点,通常小于10m,直线段约15m测一桩点,以利施工挂线。(五)高程控制,在已知高程点,置全站仪(测距仪)求出各设计高程及设计桩号位置,作为总体控制,以每坡度段用水准仪按施工要求施测纵横高程点,沿路纵向每15m分别在中央分带一侧和路外侧上钉一钢丝绳支架,支架由14钢筋做成,长500,桩头设一卡具,卡住横向钢筋,钢筋头划槽,钢丝绳搭

18、在槽里,再用细铁丝绑牢,预防掉落,钢丝绳支架架设应在线段顺畅,曲线段平滑,距土模里侧200,钢丝长度30m一段,两头用拉力器拉紧,测量人员用水准仪给出高程数据,调整钢丝线高度,拧紧卡具,使其符合设计高程和纵坡要求。(六)轴线控制,采取中心轴线及设计桩号坐标,经计算求出各点,然后用测回法测设横轴线,同时将横轴线加密,以控制测设其它平曲线,其平曲线测设方法同道路平曲线测设。(七)水准测量其0.000标高以牌枋处坐标高程为准,为确保纵横坡度达成设计要求,满足花砖铺贴平整,施工前应将所建立标高点进行闭合测量。进行水准测量时,严格按操作程序进行,注意前后视距保持大致相等,以消除仪器本身误差和折光影响。(

19、八)钢尺量距精度必需满足花砖铺设精度要求,所以必需采取钢尺精密量距法来控制,控制在1/1000范围内。(2)管线保护和迁移在施工前必需采取方法探明开挖区范围内管线情况,包含管线类型、规格、用途等,严禁盲目开挖,在探明管线前线前提下,对不一样管线采取针对性保护方法:(一)柔性管线保护(见软线横跨坑槽保护示意图)1、对柔性管线关键采取迁移、悬挂方法,将管线移至开挖线外缘,顺开挖走向悬挂托架上,若于受管线长度限制,不能外移,则采取钢绞线悬吊方法保护;2、对横穿开挖区管线,在区域两边设置固定桩,采取钢绞绳悬挂保护;3、砼多孔通讯管线处理,先将砼采取人工小心破碎,形成柔性软线,然后采取同上方法处理,施工

20、完工后根据相关规范恢复;4、对裸露或关键性管线,采取波纹管剖开后,包套保护管线;5、开挖土石方时,对管线区域必需采取人工开挖,避免出现损线事故发生。(二)刚性管线保护1、刚性铁管采取原地保护方法,开挖前,人工先将接头处揭露,采取钢片吊环悬挂(两边设支撑点),对接头处预先保护(见图)。开挖时,顺走向跳槽开挖,跳槽位置选择在接头处(每节铁管两端不能同时开挖支撑),采取搭设钢管独立架支撑,并采取硬性胶垫,完成后可拆除钢片吊挂保护方法。边缘区域内管线可采取上吊下垫方法进行保护;2、砼管保护:区内砼管采取改道替换方法,依据管子用途、流量在开挖线外缘予先设置对应管道,在开挖前,将区内砼管全部移至开挖区外,

21、确保管道通畅正常使用;3、对横穿低于结构关键管线,应会同业主方、设计方采取改线或降低高度避让管线等方法。(三)市政管线及其它1、开挖前探明市政排污管线情况,对要破坏管线应在开挖线两外缘增设对应管道,边缘处1020米设置条石墩子,确保排水系统通畅;2、对横街污水,采取深沉井污水泵抽排;3、对开挖到地下不明洞穴、古墓等情况,立即向业主及相关部门汇报反应,立即处了处理。(3)道路工程(一)路基碾压1、严格控制路基层标高,中线两侧8.5米范围内标高严格控制在路面结构层底部,两侧人行道标高控制在人行道结构底部。2、为确保路基压实度符合要求,本企业确定对挖方路基段,采取重型压路机碾压4至5遍,并用重型击实

22、标准,抽样测试压实密度,如不能满足要求,则需进行换土处理,换土时,事先报请监理认可,后实施。3、填方路基施工时,每层松铺厚度填土小于300,并控制最好含水率填筑为宜,填料摊铺后采取压路机碾压并结合振动碾压直至合格标准,每层压实后按规范要求检测频率随时抽样测试压实度,下一层压实度合格,再行填筑上层施工。4、填料中严格坚持不用腐质土和草根等杂物,填料最大粒径(填石)不超出层厚2/3,大于要求块石土碾压前先用人工碎解。(二)多渣层1、严格设计要求进行配合比,采取集中拌合,翻斗车送入现场,人工铺筑,其虚铺厚度大于设计厚度3050。2、多渣层碾压采取压路机碾压并结合振动碾压,直至密实压实后按规范要求检测

23、,随时抽样测试压实度,压实合格后插入下道工序。碾压程序是先轻后重,14t三轮压路机自路边至路中碾压,即由路面下坡口向上坡口碾压,避免多渣碎石沿横坡下滑产生位移,也能确保设计给定路面横坡,然后依为20t振动压路机压二遍,30t胶轮压路机压一遍,18t三轮压路机压一遍,最终由胶轮压机压一遍结束。胶轮压路机放在最终目标是能有效地将多渣碎石表面“柔平”,消除由钢轮压路机造成轮迹,起皮、错纹等,使外观平整密实,碾压速度在1.5Km/h左右,总遍数6遍。3、多渣碎石表面因有石料缘故,水分蒸发很快,洒水保持湿润很关键,一旦长时间缺水,将会出现收缩裂缝同时影响强度增加。所以,多渣碎石养护要加强,另一个关键是必

24、需断绝交通,在施工段两头设置护栏,阻断一切车辆通行。多渣层早期强度较慢,所以7天养护期内派专员负责。(三)碎石级配稳定层1、采取集中搅拌法施工时,延迟时间不应超出23h,并需保温养生,不使稳定层表面干燥,也不应忽干忽湿,水泥稳定层上未铺封层式面层时,除施工车辆外,严禁一切机动车辆通行。2、水泥稳定层采取12t以上压路机碾压,其厚度符合设计要求,虚铺厚度大于设计厚度3050。3、水泥级配稳定层施工时,必需采取流水作业法,使各工序紧密衔接,尤其要缩短从拌合到完成之间延迟时间,并应作水泥稳定层延迟时间对其强度影响试验,以确定适宜延迟时间,并使此时水泥稳定层强度仍能满足设计要求。4、水泥碎石级配稳定层

25、摊铺采取两台德国产弗格勒S1800沥青砼摊铺机摊铺,每台最大摊铺宽度为8.25m,两台摊铺机前后成梯队作业,前后摊铺机左侧用三角传感器搭中间带旁钢丝绳控制高程,右侧用自动横坡仪器设定按1.5%控制横坡度,后台摊铺机左侧用小滑靴板搭在刚摊铺过混合料上,右侧由三角传感器搭边线钢丝绳控制高程,两台摊铺机相距10m,摊铺后全幅碾压。5、碾压时,接在茬处先由振动压路机不挂振去一回压一遍,然后再挂振压一遍,检验接茬质量,如有凹则填补混料,用竹耙耙平,若凸则用铲运配合人工处理,并注意洒补部分细衬面,稍高时可采取由上面至下面横向振压方法,将高处赶压平整。6、水泥碎石级配稳定层早期强度很关键,关键是洒水养护,如

26、这方面出现问题,则造成表面松散,强度不够,极难取出完整岩芯,所以基层完工后,要由专门水灌车洒水养护,达成7天后再作下道工序。(四)面层施工(1)开放度通应在路面冷却后才开放。(2)砼路面施工缝应紧密平整。纵向接缝施工时,对已施工车道,当其边缘部分因为行车或其它原因已发生形变污染时,应加以修理。对塌落部分或未充足压实部分应切去并凿齐,缝边要垂直,线形成直线,并需涂刷一薄层粘层沥青,然后摊铺新料。横向接缝施工时,接缝处宜采取挡板,使端部整齐。(3)上下两层接缝应错开200300以上。对雨水进水口及多种检验井等压路机不易压实之处,应用人工补充扎实烫平。6、雨季施工符合下列要求。(1)注意气象预报,加

27、强工地现场联络,现场应缩短施工路段,各工序要紧密衔接。(2)汽车和工地应备有防雨设施,并做好基层及路肩排水方法。(3)下雨基层或面层下层潮湿时,均不得摊铺,对未经压实即遭雨淋混合料,全部清除,更换新料。(五)人行道方砖及路沿石施工1、施工程序定位放线安路沿石人行道基层扎实铺人行道板2、施工关键点(1)依据设计要求定位放出路沿石边线及检验线。(2)安装路沿沿石时水泥砂浆座浆,对接缝边需刮灰、沟缝。(3)安装路石坡度必需符合设计和施工验收规范,直线段路沿石采取1503501000,曲线段采取150350500。(4)C20混凝土预制平道牙安装同路沿石安装,平道牙和路沿间距符合设计要求。(5)人行道

28、土基层回填、平整扎实后,经监理验收合格,再铺150厚石灰土,采取人工扎实或小型压路机压实。(6)铺彩色混凝土方砖时,依据设计图案首先铺样板,经验收后,再大面积铺贴,人行道方砖铺贴必需平整无挠曲,砖间用水泥砂浆填实,勾缝均匀。(4)路面工程基层压实施工关键点1、平基完成,待给排水及管线安装完成后,依据设计测量标高控制桩。2、采取人工平整场地至设计标高以上3050mm,后用12t以上压路机进行碾压,碾压时轮压应重合1/2轮宽,碾压一直进行达成设计要求密实度为止,并使表面无显著轮迹,碾压过程中如有“弹簧”松散,起皮等现象应立即换土重新碾压密实。3、基层碾压完成,立即按质量标准自检,合格后报验监理单位

29、并会同检测单位进行抽检,合格后形成资料转入下道工序。砼垫层施工关键点1、砼浇筑前,应依据设计分块浇注,分块控制标高;依据设计要求进行砼配合比试配。2、砼采取本企业砼供给企业集中运输,现场泵送,机械捣实,表面人工收光。3、砼浇筑完成初凝后应洒水养护,终凝后,撒35mm厚湿砂养护,养护时间不得少于7天,砼强度达成1.2Mpa时,才许可人员在上行走。4、本不设钢筋加工房,所需钢筋由企业钢筋加工厂加工成半成品,运至现场人工绑扎成型。关键、特殊部位施工方法1、双线控制法控制板缝通线(1)在所测控制导线基准点上架经纬仪,复核导线各点无误后,进行花砖铺设图案放线。(2)在铺设花砖前,以图案放线为基准,双向挂

30、线控制每一块花砖四个边,其挂线是严格控制花砖铺设直线度和平整度确保,故在挂线形成后,必需采取经纬仪复核挂线是否同图案放线整体重合。采取水准仪复核挂线水平度和按设计要求放坡度,如均无误后方可进行花砖铺设。(3)对20宽伸缩缝和20宽留缝式排水沟处花砖铺设,在20宽缝两侧均挂双线控制其宽度,确保缝顺直。挂线方法和复核按上条步骤进行。(4)块料面层铺设采取“双线控制法”关键优点为:能有效地消除块料在加工成型时几何误差,同时能消除密粘施工累积误差。因为挂线后采取经纬仪复核挂线边长顺直,实践证实过去同类工程中,我们不仅能确保按规范,花砖面层在5m长度内,直线许可偏差在2mm内,而且能达成50m长度内直线

31、度许可偏差控制在2mm。因为挂线后采取水准仪复核挂线在各段线上水平高度,能确保各个坡面、线正确控制作用。2、大板块花砖施工该饰面施工中,其场内运输制订以下施工方法。大板块花砖场内运输,采取定制专用四轮小推车。其关键性能为:钢梁桁车上1.5t手动葫芦作上、下车及安装就位垂直运输,人力推车作水平运输。半成品花砖在运输、安装就位过程,必需做轻提轻放,并采取胶垫或寸垫进行软接触,彻实确保不损坏板块边缘、棱角。大板块安装就位铺设,采取小车前端桁车上手动葫芦就位在干硬性水泥砂浆上,进行试铺,用橡皮锤和寸垫板击打平整密实,以确保砂浆饱满,反复调整几次,用水平尺检验找平无误后,重提起,用百格网检验砂浆饱满度达

32、成95%以上,方可在干硬性砂浆表面上浇水灰比为1.45水泥素浆,将板块四角同时平稳就位,取出吊钩,然后依据控制线,校正位置,压实平整。(5)管沟土方、排污管、电缆及地下隶属物施工安装工序穿插 、首优异行土石方大面积开挖,再人工修边捡底及砼垫层施工,最终进行管线敷设,以达成流水作业。 、当砼垫层达成设计强度后,进行管道、管块安装,管线敷设完成后,立即进行土石方回填扎实。 、构筑物在管道穿越后进行砌体砌筑及井内阀门、水表等安装。 、电缆沟管壁抹灰形成后,插入防雷接地线安装,并和排管内接地线可靠连接,形成通路。关键施工方法及工艺1、土石方施工 本工程工期短、管线长、场地分布宽,和场内其它施工单位存在

33、交叉作业和工作协调。因为管沟全部开挖,施工期间正处于夏季,沟道施工应制订雨季排水方法,预防沟内积水。 ()施工方法 综合工期、工程量等原因,人民路西侧管沟,采取机械集中开挖,机械采取松下轮式反铲挖掘机,其它管沟采取人工开挖。 ()施工关键点: 沟槽开挖从低向高进行,清理沟底以利雨水排放。 沟槽土石方除去回填土工程外,应立即除运至业主制订地点,沟侧1.5m以内不宜堆放土石,以避免土体压力造成边坡垮塌。 机械挖方应严格控制开挖边线及标高,严禁超挖以增大回填及基底处理工作量。开挖边角辅以人工修整边坡及捡底。 沟槽开挖完成,经标高复核无误后,应立即扎实基层并作混凝土封底,预防雨水或施工用水浸泡侵蚀地基

34、。 管沟管道施工完成后,应进行分层回填扎实,回填土应以粘土为主,每次回填厚度小于400mm,采取机械碾压密实,密实度应满足基层要求。 、施工测量 ()已建建筑物、构筑物等和本工程衔接平面位置和高程,开工前应校测。 ()临时水准点和管道轴线控制桩设置应便于观察且必需牢靠,并应采取保护方法。开槽铺设管道沿线临时水准点,每200m不宜少于个。 ()临时水准点、管道轴线控制桩、高程桩,应经过复核方可使用,并应常常校核。 、排水管道施工 本工程排水管道包含生活污水及雨水管网,其材质均采取承插式钢筋混泥土管,其中,污水管采取沥青石膏接口,雨水采取水泥砂浆接口。 为确保该工程工期目标实现,在施工过程中,应精

35、读蓝图,消化规范规程,理出问题制订对应方法,在安装过程中,以施工工艺步骤结合施工区段为指导,投入充足手动葫芦、挡板及其它所需物资,加强综合组织管理能力,缩短工序间相对施工时间,提升场内材料转运效率,既确保各施工区段流水作业,又达成各管段连续性施工,满足工艺完整性。 ()质量要求 管道地基采取自然地基时,地基不得受扰动,当槽底地基局部为松软土时,应在管道下方铺设一道10cm厚砼垫层作为基础。水泥砂浆抹带及接口填缝时,水泥砂浆配合比应符合设计要求,当设计无要求时水泥砂浆配合比宜符合下表要求: 安装应平直、无突起,突弯现象。沿曲线安装时,管口间纵向间隙,最小处不得大于5mm。 水泥砂浆带接口应平整,

36、不得有裂纹、空鼓等现象,抹带宽 度、厚度许可偏差应为0至+5mm。 ()施工关键点: 钢筋混凝土管安装前,应进行外观检验,发觉裂纹、保护层脱落、空鼓、接口掉角等缺点,使用时应进行修补并经判定合格后,方可使用。 管节安装前应将管内外清扫洁净,安装时应使管节内底高程符合设计要求,调整管节中心及高程时,必需稳,两侧并撑杠,不得发生滚动。 砼垫层浇筑采取垫块法,一次浇筑。浇筑时,先从一侧灌筑混凝土,当对侧混凝土和灌注一侧混凝土高度相同时,两侧再同时浇筑,并保持两侧混凝土高度一致。 水泥砂浆及水泥砂浆抹带接口施工应符合下列要求: a、抹带前应将管口外壁凿平、洗净,当管径小于或等于400mm时,水泥砂浆抹

37、带可一次抹成,当管径大于400mm时,应分两层抹灰。 b、钢丝网端应在浇灌混凝土管座时插入混凝土内,在混凝土初凝前,分层抹压钢丝网水泥砂浆抹带。 c、抹带完成后,应立即用平软材料覆盖,34h后洒水养护。 污水管道柔性接口处,施工时应先做接口,后做混凝土基础,混凝土带形基础在接口处应断开3cm。 污水管道安装前,应对管内外壁进行凿毛、刷净、干燥后,再将承、插口涂涮冷底子油一道,然后灌注沥青或填沥青油膏。 、隶属构筑物施工 检验井、水表井、阀门井等隶属构筑物应在管道穿越形成后施工,管沟回填时应预留出构筑物位置,砌筑时应严格根据设计要求及标准图集施工。 ()质量要求: 井口、井筒和井室尺寸应便于养护

38、和检验,爬梯和脚窝尺寸、位置应便于检修和上下安装。 检验井接入圆管管口应和井内壁平齐,当接入管径大于30mm时,应砌砖圈加固。 ()施工关键点 在井室砌筑时,应同时安装踏步,位置应正确,踏点安装后,在砌筑砂浆或混凝土未达成要求强度前不得踩踏。 在砌筑检验井时,应同时安装预留支管,预留支管管径、方向、高程应符合设计要求,管和井壁衔接严密。 、电缆沟施工 ()电缆沟内两边分别设置分层支架。 ()电缆支架采取集中预制,统一安装。支架采取角钢焊接,台钻钻孔,膨胀螺栓固定。 ()电缆支架应按先底漆,再面漆进行防腐处理。 ()电缆沟内沿沟水平敷设10镀锌圆钢接地线,并采取-606镀锌扁钢和支架焊接连通。每

39、10m将水平接地线引出沟内,埋入地面。() 10圆钢采取搭接焊,双面焊接,搭接倍数6倍圆钢直径。第五章 、施工进度安排 1、施工中应依据总进度计划编制每季、月、周计划。制订进度计划,以平基土石方和道路施工为关键,考虑管网工程、交通组织、夏雨季气候等原因影响,确保交通转换必需提前不能滞后。工程关键以管网工程和材料供给为管理关键,因为施工作业面较宽,工期赶工可采取分段流水处理。2、进度计划动态调整。按总工期及开完工日期及每个月须完成总进度计划内容作为每季、月计划控制点,编制周计划、日计划来确保周计划完成。为确保工期控制点实现,结合施工中不停发生改变,需对网络进度进行科学安排,优化调整,动态管理,合

40、理协调,确保总工期提前完成。3、计划检验和落实施工时严格按工期计划安排,检验施工进度。项目经理每七天组织一次现场施工协调会,向现场施工管理人员,班组长检验本周计划完成情况及下达下周施工计划,月底依据考评班组生产完成任务情况来奖惩工资。4、设计、分包协作计划管理为确保工程总体计划顺利实现,应对设计补充、专业协作、面材供料进行统筹计划和协调,确定景观绿化、市政管网、通讯、电力、自来水等专业工程施工单位,按计划进行相关材料采购和施工穿插,总包方为其提供必需施工条件和作业面,并在总包方管理协调下确保专业单位工作按工程总体进度计划安排顺利进行。第六章 、工程质量确保方法(一)严格实施国家强制性标准及行业

41、标准本企业在施工中将严格实施现行国家施工规范(GBJ系列)规程(JG系列)及行业标准,同时在施工过程中还将按本企业现行ISO9002系列质量体系对其定义质量要素进行分解细化,并将质量职责落实到每个人头上。确保现场每一个人各负其责,各司其职,通力协作,将此工程建设为精品工程。(二)组织管理1、精选业务素质高、管理工作经验丰富,责任感极强施工技术、质量、安全、设备、材料等人员组成有权威性,并得到企业授予实权项目管理班子,对各专业施工有统一指挥权,对各工序、工艺之间质量验收和交叉穿插有统一协调权,确保工程目标实现。2、项目经理必需懂技术、善管理、重质量,和项目质检负责、施工负责、材料负责组成严格过硬

42、,奖罚严明质量确保体系(详组织机构图),确保项目各类人员在组织行动方面、上岗尽职方面、分工合作方面,确保质量及进度目标方面等,从组织管理方法上落实到位。3、专职质检人员在班组自检、互检、交接检基础上独立行使在质量监督职能,给予质量否决权,严格监督生产班组和分配,质量挂钩,其优质工资多少、有没有,必需经专职质检人员检验、认可,鉴证后方可发放,专职质检员直接向项目经理负责。(三)质量确保检验程序1、认真阅读设计施工图,搞清设计意图,当设计图和实际情况有出入时,应事先向相关部门汇报处理,将相关技术问题处理在施工之前,依据设计图说、交底纪要、规程及规范,有针对性地编制出切实可行施工方案。2、施工过程中

43、工序控制是确保稳定提升工程质量科学方法,其基础特点是从过去事后把关为主,转变为预防为主和改善为主,从管结果变为管原因,工序控制是使整个工程施工过程全部处于受控状态。3、加强工序交底制度,严格根据方案及工艺标准施工,认真落实“三检制”,降低质量问题。4、凡属隐蔽工程项目,应先由班组、项目部逐层自检,自检合格后,会同业主驻现场代表或监理部门一起复检,将检验结果填入验收表格,双方签字签发隐蔽工程验收资料,方可插入下道工序。5、测量资料须经换手复核最终交项目工程师报业主驻现场代表或监理同意,并定时对测量基线、水准点及相关标志进行复测检验。6、工程所用材料等级必需是一等品,进场材料必需验核质量确保资料,

44、并按要求进行见证抽样检验,无检测合格证实严禁使用,基层碾压密实后,按要求进行密实度抽检,合格后方可进入下道工序。7、各分部分项工程施工前组织班组技术交底,除对工艺步骤、施工关键、质量要求等作具体交底外,应强调对关键、难点部位施工必需按全方面质量管理方法,建立质量管理点,开展QC活动和PDCA循环,定时作施工质量分析,实施工程质量动态管理。(四)工程档案资料加强工程完工档案资料搜集管理工作,各分部分项工程在施工过程除填写隐蔽检验资料和业主或监理验收签字外,在关键工序上必需拍摄影像资料及录像,工程完工资料隐蔽检验资料、材质汇报、抽检汇报、质量检验资料及工程文件等,工程完工后将档案资料制成光盘及录相

45、带。(五)工程关键部位质保方法(1)坚持样板管理,在地面施工时,首先制作样板,经设计会同相关方面验收合格后,方可大面积施工。(2)施工关键处理地面排水坡度符合设计要求不积水,坡度均匀,浇筑基层砼前必需建好标高控制桩,以控制砼垫层坡度符合设计要求。(3)为确保面层施工质量,在找平层或结合层质量上严格控制好标高及流水坡向平整度,对检验不合格处,要立即进行修整,面层施工中认真查对图案,所施工部位必需符合设计要求,不能混乱。第七章、安全生产、文明施工确保方法一、安全生产确保体系材料负责(材料质量责任人)项目经理(质量责任人)质检负责(工程质量责任人)施工负责(施工质量责任人)技术负责(技术质量责任)人

46、)各专业工长(单项质量责任人)材料员(入场质量责任人)班组质检员内业技术(资料质量责任人)质检员(专职质量责任人) 项目质量确保组织机构图 (一)建立健全安全生产管理机构建立由项目经理全方面负责安全生产管理体系。在各分部分项工程施工中,应首先考虑全部作业人员施工安全和健康,在项目经理领导下成立一个安全小组,专职检验工地施工安全生产。项目经理担任组长,定时或不定时地召开安全生产会议,研究项目安全生产工作,立即发觉问题立即处理。实施逐层签署安全承包协议,制订好各自安全规则,达成全员参与、全方面管理目标,充足表现“安全生产、人人有责”标准,做到根本消除隐患。 (二)严格安全教育及入场管理。全部入场人员,必需优异行安全知识普及教育,落实相关安全生产精神,讲清相关安全生产规章制度,引发职员对安全生产高度重视。特殊工种应进行专业培训,考试合格后发给操作证书,并坚持职员上岗前、探亲复岗前、更换
