项目临时用电施工方案完整版样本.doc

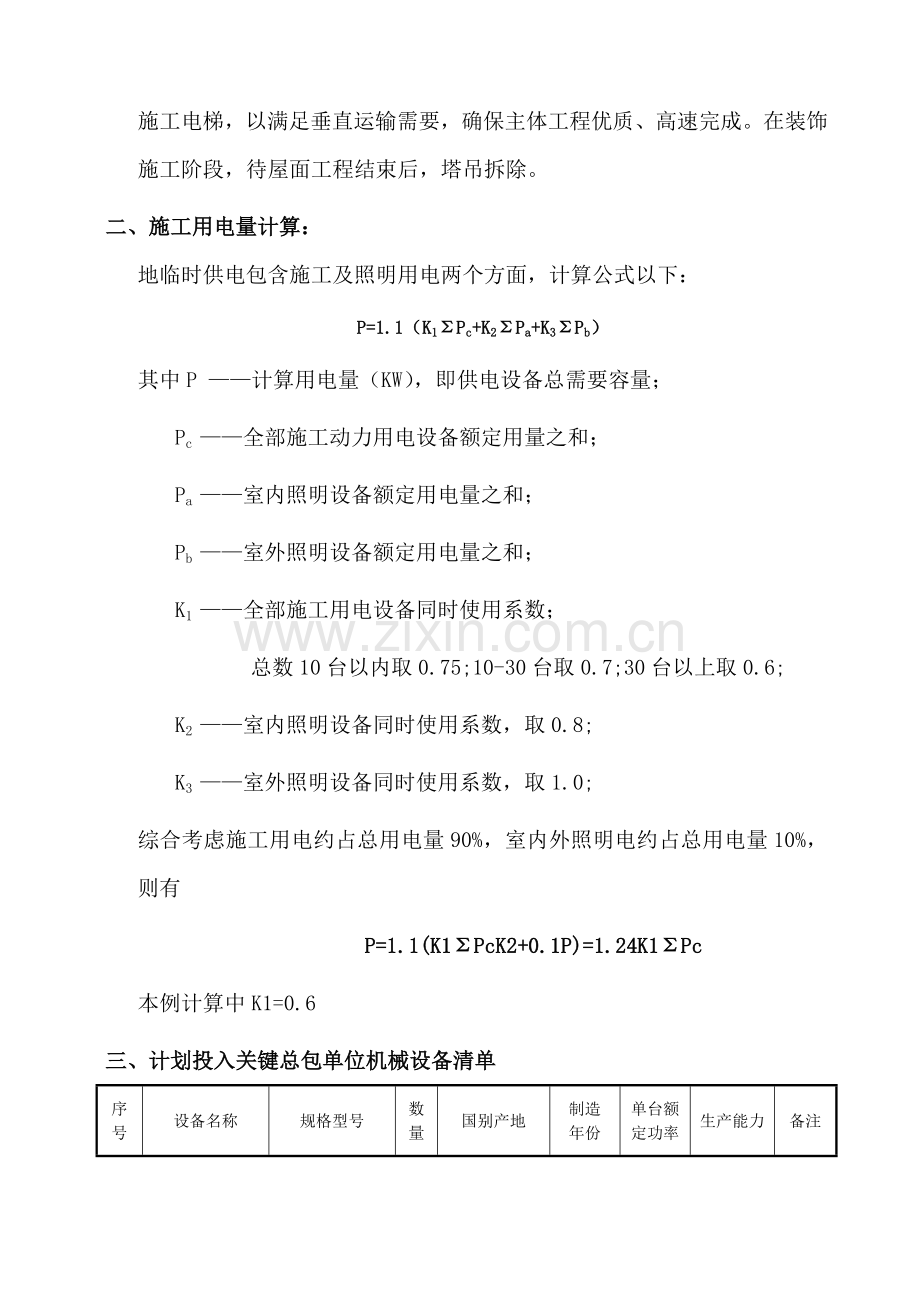

第一章 概 述一、本工程为四川嘉陵江航电基地一期工程，在四川省南充市高坪区江东大道西侧。本项目总计房屋6栋，建筑面积68981.7平方米，其中地上建筑面积60362.7平方米，地下建筑面积8619平方米。3#、6#、8#全住宅楼每栋16层，5#楼14层全为住宅；2#楼地上1层为商业，2-18层为住宅；7#楼地上1-2层为商业，3-18层为住宅；6#、7#、8#楼含地下室一层。本工程结构安全等级为二级，建筑耐火等级二级，抗震设防烈度为六度。合理使用年限为50年。主体结构为框架剪力墙结构。二、本方案关键是施工现场临时用电施工设计编制、基础供电系统结构和设置、基础保护系统、接地装置、配电装置、配电箱结构、电器配置和接线规则及配电装置使用和维护；配电线路通常要求和架空线路、电缆线路、室内配线路敷设规则；电动机械、电动工具使用对外电线路防护、防雷及电气防火方法基础要求。 三、施工现场必需使用TNS接地、接零保护系统；三级配电系统；两级漏电保护和两道防线。 临时用电是施工现场在施工过程中使用电力，也是建筑施工过程用电工程或用电系统简称。第二章：工程设备及计算一、大型设备统计在基础施工阶段，安装1台QTZ806010塔吊、安装1台QTZ605510塔吊、安装2台QTZ805512塔吊，在主体到4层以上施工阶段，再安装6台施工电梯，以满足垂直运输需要，确保主体工程优质、高速完成。在装饰施工阶段，待屋面工程结束后，塔吊拆除。二、施工用电量计算：地临时供电包含施工及照明用电两个方面，计算公式以下：P=1.1（K1Pc+K2Pa+K3Pb）其中P 计算用电量（KW），即供电设备总需要容量；Pc 全部施工动力用电设备额定用量之和； Pa 室内照明设备额定用电量之和；Pb 室外照明设备额定用电量之和；K1 全部施工用电设备同时使用系数； 总数10台以内取0.75;10-30台取0.7;30台以上取0.6;K2 室内照明设备同时使用系数，取0.8;K3 室外照明设备同时使用系数，取1.0;综合考虑施工用电约占总用电量90%，室内外照明电约占总用电量10%，则有P=1.1(K1PcK2+0.1P)=1.24K1Pc本例计算中K1=0.6三、计划投入关键总包单位机械设备清单序号设备名称规格型号数 量国别产地制造年份 单台额定功率生产能力备注1QTZ80塔 吊60TM1现代建机厂42.5KW1T自 备2QTZ60塔 吊55TM1川建机械厂38.5KW1T自 备3QTZ80塔 吊55TM2广建机械厂40.5K4双笼人货电梯SCD100/100VA6常州江南建筑机械厂02.1022KW2T自 备5钢筋调直机JJK-1.54 上海神力 02.54.0KW1.5T自 备6钢筋切断机CQ40-18江苏建机厂 01.27.5KW6-40自 备7交流电焊机BX6-300 BX3-50015 中国上海 02.1210KVW/自 备8钢筋弯曲机GWJ-40A8 合肥工大机械厂01.43.0KW6-40自 备 9闪光对焊机UW1-100 2上海辽源电焊机厂 01.4100KVA1000m2自 备 10砼搅拌机JD1000 1现代建机厂 02.55.5KW30m3/h自 备11插入式振动机HZ-3032 / 02.71.1KW/自 备12平板式振动机PZ-504 金华机械厂01.51.0KW/自 备13圆锯机MJ1058山东星王集团企业 02.54.5KW/自 备 14电刨MB1038 金华机械厂 00.51.5KW/自 备15沙浆机UJZ-2008 华东建筑机械厂02.93KW/自 备16潜水泵PQ-408 锡山金城水泵厂01.53KW/自 备四、设计内容和步骤 1、现场勘探及初步设计: (1)现场采取380V低压供电，设一配电总箱，内有计量设备，两台一级配电箱，采取TN-S系统供电。 (2)依据施工现场用电设备部署情况，采取导线穿钢管埋地敷设，部署位置及线路走向参见临时配电系统图及现场平面图，采取三级配电，两极防护。 (4)根据JGJ46-要求制订施工组织设计，接地电阻R4。 总有功功率Pjs = KxPjs = 0.90(4.93+14.04+4.40+4.13+2.64+3.00+2.40+3.30+23.16+4.95+1.20+0.21+45.00+14.04+4.40+4.13+2.64+3.00+2.40+3.30+3.60+0.21+6.60+45.00) = 182.411 kVA 总无功功率 Qjs = KxQjs =0.90(6.58+18.72+5.87+2.56+2.69+4.56+2.45+3.37+53.08+6.60+1.60+0.28+33.75+18.72+5.87+2.56+2.69+4.56+2.45+3.37+3.67+0.28+8.80+33.75) = 205.923 kVA 总视在功率 Sjs = (Pjs2+Qjs2)1/2 = (182.4112+205.9232)1/2 = 275.096 kVA 总计算电流计算 Ijs = Sjs/(1.732Ue) = 275.096/(1.7320.38) = 417.978 A 2、选择变压器: 依据计算总视在功率选择依据计算总视在功率选择SL7-315/10型三相电力变压器，它容量为315.00kVA275.10kVA能够满足使用要求，其高压侧电压为10kV同施工现场外高压架空线路电压等级一致，现业主提供容量为630.00kVA，满足施工需求。 3、选择总箱进线截面及进线开关: (1)选择导线截面：上面已经计算出总计算电流Ijs = 417.978A，查表得室外架空线路40 C时铜芯塑料绝缘导线，其安全载流量为0.00A，能够满足使用要求。因为由供电箱至动力总箱距离短，可不校核电压降选择。 (2)选择总进线开关：DZ20-630/3 ，其脱扣器整定电流值为Ir = 504.00A。 (3)选择总箱中漏电保护器：DZ20L-630/3 。 4、1号干线线路上导线截面及分配箱、开关箱内电气设备选择:在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备导线敷设采取铜塑料绝缘导线穿焊接钢管敷设，因为这部分距离较短，所以不考虑电压降，只按安全载流量选择导线截面。 (1)、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.20 Cos = 0.60 tg = 1.33 Ijs = KxPe/(1.732UeCos) = 0.2070.20/(1.7320.380.60) = 35.55 ii)选择导线 选择BV-410+16 ，穿焊接钢管时其安全载流量为45.06A。iii)选择电气设备选择开关箱内开关为DZ5-50/3 ，其脱扣器整定电流值为Ir = 40.00A。 漏电保护器为 DZ10L-100/3。 (2)、建筑施工外用电梯开关箱至建筑施工外用电梯导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.20 Cos = 0.60 tg = 1.33 Ijs = KxPe/(1.732UeCos) = 0.2011.00/(1.7320.380.60) = 5.57 ii)选择导线 选择BV-41+10.75 ，穿焊接钢管时其安全载流量为10.28A。 iii)选择电气设备 选择开关箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16.00A。 漏电保护器为 DZ10L-100/3。 (3)、自落式混凝土搅拌机开关箱至自落式混凝土搅拌机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.75 Cos = 0.85 tg = 0.62 Ijs = KxPe/(1.732UeCos) = 0.755.50/(1.7320.380.85) = 7.37 ii)选择导线 选择BV-41+10.75 ，穿焊接钢管时其安全载流量为10.28A。 iii)选择电气设备 选择开关箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16.00A。 漏电保护器为 DZ10L-100/3。 (4)、插入式振动器开关箱至插入式振动器导线截面及开关箱内电气设备选择:i)计算电流 Kx = 0.30 Cos = 0.70 tg = 1.02 Ijs = KxPe/(1.732UeCos) = 0.301.10/(1.7320.380.70) = 0.72 ii)选择导线 选择BV-41+10.75 ，穿焊接钢管时其安全载流量为10.28A。 iii)选择电气设备 选择开关箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16.00A。 漏电保护器为 DZ10L-100/3。 (5)、灰浆搅拌机开关箱至灰浆搅拌机导线截面及开关箱内电气设备选择: i)计算电流Kx = 0.50 Cos = 0.55 tg = 1.52 Ijs = KxPe/(1.732UeCos) = 0.503.00/(1.7320.380.55) = 4.14 ii)选择导线 选择BV-41+10.75 ，穿焊接钢管时其安全载流量为10.28A。 iii)选择电气设备 选择开关箱内开关为Hk1-15/3 ，熔断器RC1A-5其最大熔体电流为 IRD = 5.00A，可根 据实际电流2.5倍选择额定电流较小熔丝，漏电保护器为 DZ10L-100/3。 (6)、钢筋调直机开关箱至钢筋调直机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.30 Cos = 0.70 tg = 1.02 Ijs = KxPe/(1.732UeCos) = 0.304.00/(1.7320.380.70) = 2.60 ii)选择导线 选择BV-41+10.75 ，穿焊接钢管时其安全载流量为10.28A。 iii)选择电气设备 选择开关箱内开关为Hk1-15/3 ，熔断器RC1A-5其最大熔体电流为 IRD = 5.00A，可根 据实际电流2.5倍选择额定电流较小熔丝，漏电保护器为 DZ10L-100/3。 (7)、钢筋切断机开关箱至钢筋切断机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.30 Cos = 0.70 tg = 1.02 Ijs = KxPe/(1.732UeCos) = 0.305.50/(1.7320.380.70) = 3.58 ii)选择导线 选择BV-41+10.75 ，穿焊接钢管时其安全载流量为10.28A。 iii)选择电气设备 选择开关箱内开关为Hk1-15/3 ，熔断器RC1A-5其最大熔体电流为 IRD = 5.00A，可根 据实际电流2.5倍选择额定电流较小熔丝，漏电保护器为 DZ10L-100/3。 (8)、交流电焊机开关箱至交流电焊机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.35 Cos = 0.40 tg = 2.29 Ijs = KxPe/(1.732UeCos) = 0.3566.19/(1.7320.380.40) = 87.99 ii)选择导线 选择BV-42.5+11.5 ，穿焊接钢管时其安全载流量为18.97A。 iii)选择电气设备 选择开关箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16.00A。 漏电保护器为 DZ10L-100/3。 (9)、木工圆锯开关箱至木工圆锯导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.30 Cos = 0.60 tg = 1.33 Ijs = KxPe/(1.732UeCos) = 0.305.50/(1.7320.380.60) = 4.18 ii)选择导线 选择BV-41+10.75 ，穿焊接钢管时其安全载流量为10.28A。 iii)选择电气设备 选择开关箱内开关为Hk1-15/3 ，熔断器RC1A-5其最大熔体电流为 IRD = 5.00A，可根 据实际电流2.5倍选择额定电流较小熔丝，漏电保护器为 DZ10L-100/3。 (10)、单面木工压刨机开关箱至单面木工压刨机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.30 Cos = 0.60 tg = 1.33 Ijs = KxPe/(1.732UeCos) = 0.304.00/(1.7320.380.60) = 3.04 ii)选择导线选择BV-41+10.75 ，穿焊接钢管时其安全载流量为10.28A。 iii)选择电气设备 选择开关箱内开关为Hk1-15/3 ，熔断器RC1A-5其最大熔体电流为 IRD = 5.00A，可根 据实际电流2.5倍选择额定电流较小熔丝，漏电保护器为 DZ10L-100/3。 (11)、木工电刨开关箱至木工电刨导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.30 Cos = 0.60 tg = 1.33 Ijs = KxPe/(1.732UeCos) = 0.300.70/(1.7320.380.60) = 0.53 ii)选择导线 选择BV-41+10.75 ，穿焊接钢管时其安全载流量为10.28A。 iii)选择电气设备 选择开关箱内开关为Hk1-15/3 ，熔断器RC1A-5其最大熔体电流为 IRD = 5.00A，可根据实际电流2.5倍选择额定电流较小熔丝，漏电保护器为 DZ10L-100/3。 (12)、100m高扬程水泵开关箱至100m高扬程水泵导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.75 Cos = 0.80 tg = 0.75 Ijs = KxPe/(1.732UeCos) = 0.7520.00/(1.7320.380.80) = 28.49 ii)选择导线 选择BV-41.5+11 ，穿焊接钢管时其安全载流量为13.44A。 iii)选择电气设备 选择开关箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16.00A。 漏电保护器为 DZ10L-100/3。 (13)、1号分箱至第1组电机(塔式起重机、建筑施工外用电梯、自落式混凝土搅拌机、插入式振动器、灰浆搅拌机、钢筋调直机、钢筋切断机、交流电焊机、木工圆锯、单面木工压刨机、木工电刨、100m高扬程水泵)开关箱导线截面及分配箱内开关选择 i)Ijs = 196.27A ii)选择导线 选择 ，穿焊接钢管时其安全载流量为0.00A。iii)选择电气设备 选择分配箱内开关为DZ20-250/3 ，其脱扣器整定电流值为Ir = 200.00A。 (14)1号分箱进线及进线开关选择 i)计算电流 Kx = 0.35，Cos = 0.900 Ijs = KxPe/(1.732UeCos) = 0.35158.70/(1.7320.380.90) = 93.77 ii)选择导线 选择BV-450+125 ，穿焊接钢管时其安全载流量为184.68A。 iii)选择电气设备 选择分配箱进线开关为DZ20-160/3 ，其脱扣器整定电流值为Ir = 130.00A。 (15)1号干线导线截面及出线开关选择i)选择导线截面按导线安全载流量： 按导线安全载流量： Kx = 0.35 ，Cos = 0.90 Ijs = KxPe/(1.732UeCos) = 0.35158.70/(1.7320.380.90) = 93.77 A 按许可电压降： S = Kx(PL)/CU = 0.35158.701.00/(775) = 0.14 mm2 选择BV-450+125 ，穿焊接钢管时其安全载流量为184.68A。 ii)选择出线开关 1号干线出线开关选择DZ20-160/3 ，其脱扣器整定电流值为Ir =130.00A。 6、2号干线线路上导线截面及分配箱、开关箱内电气设备选择: 在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备导线敷设采取铜塑料绝缘导线穿焊接钢管敷设，因为这部分距离较短，所以不考虑电压降，只按安全载流量选择导线截面。 (1)、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.20 Cos = 0.60 tg = 1.33 Ijs = KxPe/(1.732UeCos) = 0.2070.20/(1.7320.380.60) = 35.55 ii)选择导线 选择BV-410+16 ，穿焊接钢管时其安全载流量为45.06A。 iii)选择电气设备 选择开关箱内开关为DZ5-50/3 ，其脱扣器整定电流值为Ir = 40.00A。 漏电保护器为 DZ10L-100/3。 (2)、建筑施工外用电梯开关箱至建筑施工外用电梯导线截面及开关箱内电气设备选择:i)计算电流 Kx = 0.20 Cos = 0.60 tg = 1.33 Ijs = KxPe/(1.732UeCos) = 0.2011.00/(1.7320.380.60) = 5.57 ii)选择导线 选择BV-41+10.75 ，穿焊接钢管时其安全载流量为10.28A。 iii)选择电气设备选择开关箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16.00A。 漏电保护器为 DZ10L-100/3。 (3)、自落式混凝土搅拌机开关箱至自落式混凝土搅拌机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.75 Cos = 0.85 tg = 0.62 Ijs = KxPe/(1.732UeCos) = 0.755.50/(1.7320.380.85) = 7.37 ii)选择导线 选择BV-41+10.75 ，穿焊接钢管时其安全载流量为10.28A。 iii)选择电气设备 选择开关箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16.00A。 漏电保护器为 DZ10L-100/3。 (4)、插入式振动器开关箱至插入式振动器导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.30 Cos = 0.70 tg = 1.02 Ijs = KxPe/(1.732UeCos) = 0.301.10/(1.7320.380.70) = 0.72 ii)选择导线 选择BV-41+10.75 ，穿焊接钢管时其安全载流量为10.28A。 iii)选择电气设备 选择开关箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16.00A。 漏电保护器为 DZ10L-100/3。 (5)、灰浆搅拌机开关箱至灰浆搅拌机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.50 Cos = 0.55 tg = 1.52 Ijs = KxPe/(1.732UeCos) = 0.503.00/(1.7320.380.55) = 4.14 ii)选择导线 选择BV-41+10.75 ，穿焊接钢管时其安全载流量为10.28A。 iii)选择电气设备 选择开关箱内开关为Hk1-15/3 ，熔断器RC1A-5其最大熔体电流为 IRD = 5.00A，可根 据实际电流2.5倍选择额定电流较小熔丝，漏电保护器为 DZ10L-100/3。 (6)、钢筋调直机开关箱至钢筋调直机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.30 Cos = 0.70 tg = 1.02 Ijs = KxPe/(1.732UeCos) = 0.304.00/(1.7320.380.70) = 2.60 ii)选择导线 选择BV-41+10.75 ，穿焊接钢管时其安全载流量为10.28A。 iii)选择电气设备 选择开关箱内开关为Hk1-15/3 ，熔断器RC1A-5其最大熔体电流为 IRD = 5.00A，可根 据实际电流2.5倍选择额定电流较小熔丝，漏电保护器为 DZ10L-100/3。 (7)、钢筋切断机开关箱至钢筋切断机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.30 Cos = 0.70 tg = 1.02 Ijs = KxPe/(1.732UeCos) = 0.305.50/(1.7320.380.70) = 3.58 ii)选择导线 选择BV-41+10.75 ，穿焊接钢管时其安全载流量为10.28A。 iii)选择电气设备 选择开关箱内开关为Hk1-15/3 ，熔断器RC1A-5其最大熔体电流为 IRD = 5.00A，可根 据实际电流2.5倍选择额定电流较小熔丝，漏电保护器为 DZ10L-100/3。 (8)、钢筋弯曲机开关箱至钢筋弯曲机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.30 Cos = 0.70 tg = 1.02 Ijs = KxPe/(1.732UeCos) = 0.303.00/(1.7320.380.70) = 1.95 ii)选择导线 选择BV-41+10.75 ，穿焊接钢管时其安全载流量为10.28A。 iii)选择电气设备选择开关箱内开关为Hk1-15/3 ，熔断器RC1A-5其最大熔体电流为 IRD = 5.00A，可根 据实际电流2.5倍选择额定电流较小熔丝，漏电保护器为 DZ10L-100/3。 (9)、木工电刨开关箱至木工电刨导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.30 Cos = 0.60 tg = 1.33 Ijs = KxPe/(1.732UeCos) = 0.300.70/(1.7320.380.60) = 0.53 ii)选择导线 选择BV-41+10.75 ，穿焊接钢管时其安全载流量为10.28A。 iii)选择电气设备 选择开关箱内开关为Hk1-15/3 ，熔断器RC1A-5其最大熔体电流为 IRD = 5.00A，可根 据实际电流2.5倍选择额定电流较小熔丝，漏电保护器为 DZ10L-100/3。 (10)、木工圆锯开关箱至木工圆锯导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.30 Cos = 0.60 tg = 1.33 Ijs = KxPe/(1.732UeCos) = 0.305.50/(1.7320.380.60) = 4.18 ii)选择导线 选择BV-41+10.75 ，穿焊接钢管时其安全载流量为10.28A。 iii)选择电气设备 选择开关箱内开关为Hk1-15/3 ，熔断器RC1A-5其最大熔体电流为 IRD = 5.00A，可根 据实际电流2.5倍选择额定电流较小熔丝，漏电保护器为 DZ10L-100/3。 (11)、100m高扬程水泵开关箱至100m高扬程水泵导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.75 Cos = 0.80 tg = 0.75 Ijs = KxPe/(1.732UeCos) = 0.7520.00/(1.7320.380.80) = 28.49 ii)选择导线 选择BV-41.5+11 ，穿焊接钢管时其安全载流量为13.44A。 iii)选择电气设备 选择开关箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16.00A。 漏电保护器为 DZ10L-100/3。 (12)、2号分箱至第1组电机(塔式起重机、建筑施工外用电梯、自落式混凝土搅拌机、插入式振动器、灰浆搅拌机、钢筋调直机、钢筋切断机、钢筋弯曲机、木工电刨、木工圆锯、100m高扬程水泵)开关箱导线截面及分配箱内开关选择 i)Ijs = 94.70Aii)选择导线 选择BV-450+125 ，穿焊接钢管时其安全载流量为115.42A。 iii)选择电气设备 选择分配箱内开关为DZ20-160/3 ，其脱扣器整定电流值为Ir = 130.00A。 (13)2号分箱进线及进线开关选择 i)计算电流 Kx = 0.35，Cos = 0.900 Ijs = KxPe/(1.732UeCos) = 0.35114.80/(1.7320.380.90) = 67.83 ii)选择导线 选择BV-425+116 ，穿焊接钢管时其安全载流量为120.17A。 iii)选择电气设备 选择分配箱进线开关为DZ15-100/3 ，其脱扣器整定电流值为Ir = 80.00A。 (14)2号干线导线截面及出线开关选择 i)选择导线截面按导线安全载流量： 按导线安全载流量： Kx = 0.35 ，Cos = 0.90 Ijs = KxPe/(1.732UeCos) = 0.35273.50/(1.7320.380.90) = 161.60 A 按许可电压降： S = Kx(PL)/CU = 0.35273.502.00/(775) = 0.50 mm2 选择BV-425+116 ，穿焊接钢管时其安全载流量为120.17A。 ii)选择出线开关 2号干线出线开关选择DZ15-100/3 ，其脱扣器整定电流值为Ir =80.00A。第三章 绘制临时供电施工图一、临时供电系统图： 二、施工现场临时用电平面图：详见附图第四章 安全用电技术方法 安全用电技术方法包含两个方向内容：一是安全用电在技术上所采取方法；二是为了确保安全用电和供电可靠性在组织上所采取多种方法，它包含多种制度建立、组织管理等一系列内容。安全用电方法应包含下列内容： 一、安全用电技术方法1 、保护接地是指将电气设备不带电金属外壳和接地极之间做可靠电气连接。它作用是当电气设备金属外壳带电时，假如人体触及另外壳时，因为人体电阻远大于接地体电阻，则大部分电流经接地体流入大地，而流经人体电流很小。这时只要合适控制接地电阻（通常小于4），就可降低触电事故发生。不过在TT供电系统中，这种保护方法设备外壳电压对人体来说还是相当危险。所以这种保护方法只适适用于TT供电系统施工现场，按要求保护接地电阻小于4。 2、保护接零 在电源中性点直接接地低压电力系统中，将用电设备金属外壳和供电系统中零线或专用零线直接做电气连接，称为保护接零。它作用是当电气设备金属外壳带电时，短路电流经零线而成闭合电路，使其变成单相短路故障，因零线阻抗很小，所以短路电流很大，通常大于额定电流几倍甚至几十倍，这么大单相短路将使保护装置快速而正确动作，切断事故电源，确保人身安全。其供电系统为接零保护系统，即TN系统，TN系统包含TN-C、TN-C-S、TN-S三种类型。本工程采取TN-S系统。TN-S供电系统。它是把工作零线N和专用保护线PE在供电电源处严格分开供电系统，也称三相五线制。它优点是专用保护线上无电流，此线专门承接故障电流，确保其保护装置动作。应该尤其指出，PE线不许断线。在供电末端应将PE线做反复接地。 施工时应注意：除了总箱处外，其它各处均不得把N线和PE线连接，PE线上不得安装开关和熔断器，也不得把大地兼做PE线且PE线不得经过工作电流。PE线也不得进入漏电保护器且必需由电源进线零线反复接地处或总漏电保护器电源侧零线处引出，因为线路末端漏电保护器动作，会使前级漏电保护器动作。 必需注意：当施工现场和外电线路共用同一供电系统时，电气设备接地、接零保护应和原系统保持一致。不允得对一部分设备采取保护接地，对另一部分采取保护接零。因为在同一系统中，假如有设备采取接地，有设备采取接零，则当采取接地设备发生碰壳时，零线电位将升高，而使全部接零设备外壳全部带上危险电压。 3、设置漏电保护器 1）施工现场总配电箱至开关箱应最少设置两级漏电保护器，而且两级漏电保 护器额定漏电动作电流和额定漏电动作时间应作合理配合，使之含有分级保护功效。 2）开关箱中必需设置漏电保护器，施工现场全部用电设备，除作保护接零外，必需在设备负荷线首端处安装漏电保护器。 3）漏电保护器应装设在配电箱电源隔离开关负荷侧和开关箱电源隔离开关负荷侧，不得用于开启电器设备操作。 4）漏电保护器选择应符合先行国家标准剩下电流动作保护器通常要求GB 6829和漏电保护器安全和运行要求GB 13955要求，开关箱内漏电保护器其额定漏电动作电流应小于30mA，额定漏电动作时间应小于0.1s。使用潮湿和有腐蚀介质场所漏电保护器应采取防溅型产品。其额定漏电动作电流应小于15mA，额定漏电动作时间应小于0.1s 5）总配箱中漏电保护器额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流和额定漏电动作时间乘积不应大于30mAs。 6）总配电箱和开关箱中漏电保护器极数和线数必需和其负荷侧负荷相数和线数一致。 7）配电箱、开关箱中漏电保护器宜选择无辅助电源型（电磁式）产品，或选择辅助电源故障时能自动断开辅助电源型（电子式）产品。当选择辅助电源故障时不能自动断开辅助电源型（电子式）产品时，应同时设置缺相保护。 4、安全电压 安全电压指不戴任何防护设备，接触时对人体各部位不造成任何损害电压。中国国家标准GB3805-83安全电压中要求，安全电压值等级有42、36、24、12、6V五种。同时还要求：当电气设备采取了超出24V时，必需采取防直接接触带电体保护方法。 对下列特殊场所应使用安全电压照明器。 1）隧道、人防工程、有高温、导电灰尘或灯具离地面高度低于2.5m等场所照明，电源电压应小于36V。 2）在潮湿和易触及带电体场所照明电源电压不得大于24V。 3）在尤其潮湿场所，导电良好地面、锅炉或金属容器内工作照明电源电压不得大于12V。5、电气设备设置应符合下列要求 1）配电系统应设置配电柜或总配电箱、分配电箱、开关箱，实施三级配电。配电系统应采取三相负荷平衡。220V或380V单相用电设备接入220/380V三相四线系统；当单相照明线路电流大于30A时，应采取220/380V三相四线制供电。 2）动力配电箱和照明配电箱宜分别设置，如合置在同一配电箱内，动力和照明线路应分路设置，照明线路接线宜接在动力开关上侧。 3）总配电箱应设置在靠近电源区域，分配电箱应设置在用电设备或负荷相对集中区域，分配电箱和开关箱距离不得超出30m，开关箱和其控制固定式用电设备水平距离不应超出3m。 4）每台用电设备必需有各自专用开关箱，严禁用同一个开关箱直接控制二台及二台以上用电设备（含插座）。5）配电箱、开关箱应装设在干燥、通风及常温场所。不得装设在有严重损伤作用瓦斯、烟气、潮气及其它有害介质中。亦不得装设在易受外来固体物撞击、强烈振动、液体侵溅及热源烘烤场所。不然，应予清除或做防护处理。配电箱、开关箱周围应有足够两人同时工作空间和通道，其周围不得堆放任何有碍操作、维修物品，不得有灌木杂草。 6）配电箱、开关箱安装要端正、牢靠。固定式配电箱、开关箱中心点和地面垂直距离应为1
