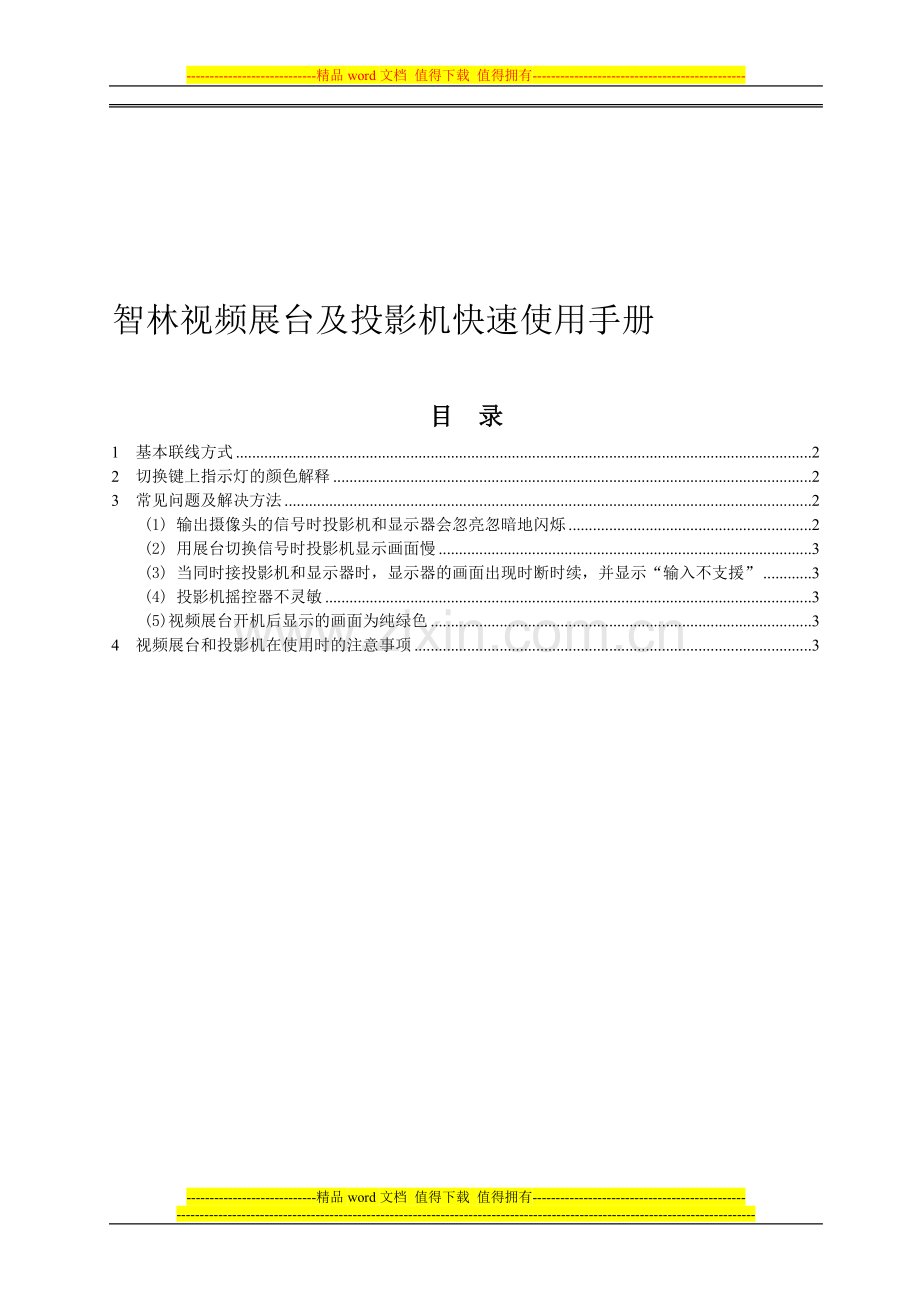

智林视频展台及投影机快速使用手册

目 录
1 基本联线方式 2
2 切换键上指示灯的颜色解释 2
3 常见问题及解决方法 2
(1) 输出摄像头的信号时投影机和显示器会忽亮忽暗地闪烁 2
(2) 用展台切换信号时投影机显示画面慢 3
(3) 当同时接投影机和显示器时，显示器的画面出现时断时续，并显示“输入不支援” 3
(4) 投影机摇控器不灵敏 3
(5)视频展台开机后显示的画面为纯绿色 3
4 视频展台和投影机在使用时的注意事项 3

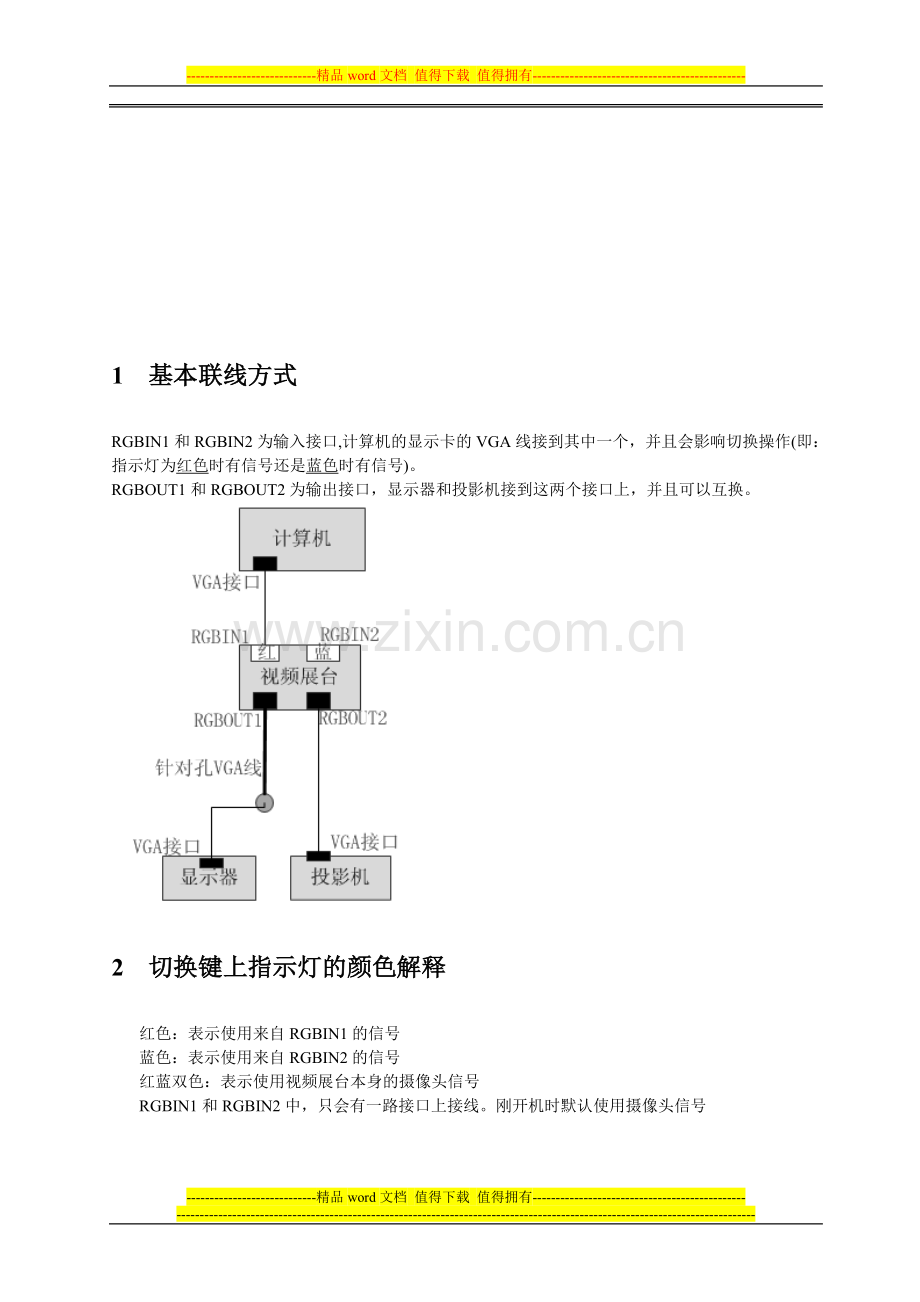

1 基本联线方式
RGBIN1和RGBIN2为输入接口,计算机的显示卡的VGA线接到其中一个，并且会影响切换操作(即：指示灯为红色时有信号还是蓝色时有信号)。
RGBOUT1和RGBOUT2为输出接口，显示器和投影机接到这两个接口上，并且可以互换。

2 切换键上指示灯的颜色解释
红色：表示使用来自RGBIN1的信号
蓝色：表示使用来自RGBIN2的信号
红蓝双色：表示使用视频展台本身的摄像头信号
RGBIN1和RGBIN2中，只会有一路接口上接线。刚开机时默认使用摄像头信号
3 常见问题及解决方法
(1) 输出摄像头的信号时投影机和显示器会忽亮忽暗地闪烁
原因：摄像头会自动根据外界光线调整亮度
解决方法：使用摇控器做以下操作，使它不自动调整。其中有一种方法有效
方法1：按两下正负片
方法2：按一下自动光圈
(2) 用展台切换信号时投影机显示画面慢
原因：因为投影机自带的接口较多，所以每次切换信号时,投影机都会把所有接口都搜索一遍，耗时约5秒左右。
解决方法：为了使用信号快速显示，应该保证在切换时投影机的信号不间断，所以，在按展台切换键时，应该快速跳过展台上没有接线的接口，以保证投影机的信号不间断。
(3) 当同时接投影机和显示器时，显示器的画面出现时断时续，并显示“输入不支援”
原因：因为显示器的VGA线和视频展台的VGA接口不匹配。
解决方法：在显示器和展台之间加装一根由我们提供的白色针对孔的VGA线，即把两根VGA线接起来，就能解决。
(4) 投影机摇控器不灵敏
原因：因为投影机的吊箱下面的铁皮会阻挡摇控器的信号，导致摇控器有时不能使用
解决方法：使用时，将摇控器对着白板中上方，让摇控器信号反射到投影机上即可。
(5) 视频展台开机后显示的画面为纯绿色
原因：在极少数情况下，视频展台受到电压或静电的影响，使设备输出的信号为纯绿色。
解决方法：关闭视频展台，然后重新打开一次或两次即可。
4 视频展台和投影机在使用时的注意事项
1、视频展台后面的VGA连接线和电源线上都有屏蔽磁环，在移动视频展台时，要注意不要让磁环勒在讲桌上。否则会损坏视频展台的接口，尤其是电源接口。
2、不要让液体流到视频展台上。
3、冬天早上使用投影机时，不要刚进教室就开投影机，因为温度太低，且机器可能受潮，开机后容易导致投影机灯泡爆炸。应该在一节课后，或温度回升到大约零上5度后再使用。

烟台新立电子科技有限公司
郭瑛 15865610952
6258848 6640492

售后服务联系表
联想计算机售后服务
售后服务网点名称
所在城市
通信地址
联系人
联系电话
烟台中天科技有限公司
烟台市
烟台市芝罘区楚凤一街54-2号
齐艳涛
0535-2995001
烟台新立电子科技有限公司
烟台市
烟台市芝罘屯路12号科技市场542室
张高磊
吕文跃
0535-6640492
智林视频展台售后服务
售后服务网点名称
所在城市
通信地址
联系人
联系电话
烟台新立电子科技有限公司
烟台市
烟台市芝罘屯路12号科技市场542室
张高磊
吕文跃
0535-6640492
中光学投影机售后服务
售后服务网点名称
所在城市
通信地址
联系人
联系电话
烟台新立电子科技有限公司
烟台市
烟台市芝罘屯路12号科技市场542室
张高磊
吕文跃
0535-6640492
清华同方售后服务
烟台天南科技有限公司
烟台市

王连强
13583567900
华师京城售后服务 021-52716736
白板及展台

18601602732
联想电脑

孙德军
13371365921
黑板

大连育才
吴伟
13697608000
集成安装

烟台前程
阎志礼
13906388348
多媒体讲台

济南金林
李元豪
18953113996
巨龙白板售后服务
白板
烟台

初君峰
13606459601
注：华师京城售后只涉及郝斌中学和实验中学的第一批班班通设备，其他学校的白板均为深圳巨龙公司出品，液晶电视服务商为蓬莱三联家电。
烟台连营电子（班班通试点展台那家公司）现在的联系人是 李经理 电话：[phone]
第三批讲桌13053586169 林经理 第二批第三批投影展台 新立公司 15865610952 郭英
