消防管理系统软件01.doc

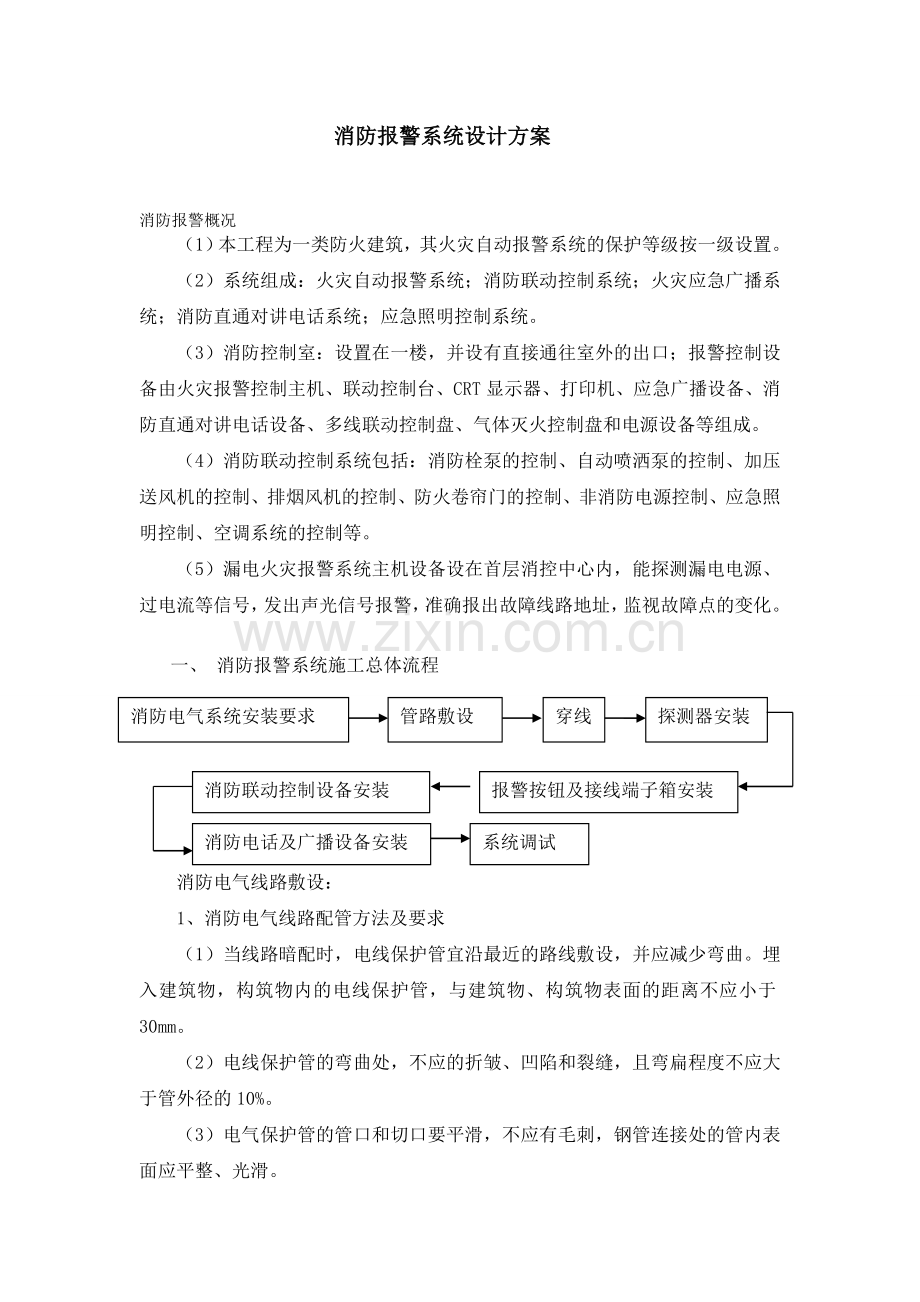

消防报警系统设计方案消防报警概况（1）本工程为一类防火建筑，其火灾自动报警系统的保护等级按一级设置。（2）系统组成：火灾自动报警系统；消防联动控制系统；火灾应急广播系统；消防直通对讲电话系统；应急照明控制系统。（3）消防控制室：设置在一楼，并设有直接通往室外的出口；报警控制设备由火灾报警控制主机、联动控制台、CRT显示器、打印机、应急广播设备、消防直通对讲电话设备、多线联动控制盘、气体灭火控制盘和电源设备等组成。（4）消防联动控制系统包括：消防栓泵的控制、自动喷洒泵的控制、加压送风机的控制、排烟风机的控制、防火卷帘门的控制、非消防电源控制、应急照明控制、空调系统的控制等。（5）漏电火灾报警系统主机设备设在首层消控中心内，能探测漏电电源、过电流等信号，发出声光信号报警，准确报出故障线路地址，监视故障点的变化。一、 消防报警系统施工总体流程消防电气系统安装要求管路敷设穿线报警按钮及接线端子箱安装消防联动控制设备安装消防电话及广播设备安装系统调试探测器安装消防电气线路敷设：1、消防电气线路配管方法及要求（1）当线路暗配时，电线保护管宜沿最近的路线敷设，并应减少弯曲。埋入建筑物，构筑物内的电线保护管，与建筑物、构筑物表面的距离不应小于30mm。（2）电线保护管的弯曲处，不应的折皱、凹陷和裂缝，且弯扁程度不应大于管外径的10%。 （3）电气保护管的管口和切口要平滑，不应有毛刺，钢管连接处的管内表面应平整、光滑。 （4）在TN-S系统中，金属电线保护管和金属盒（箱）必须与保护地线（PE线）有可靠的电气连接。 （5）明配管或吊顶内敷设时，其支架、吊架、吊钩等设置完成，与管固定可采用管卡等卡紧。 2、消防线槽安装方法及要求（1）线槽安装要求1）线槽应平整，无扭曲变形，内壁无毛刺，各种附件齐全。2）线槽的接口应平整，接缝处应紧密平直。槽盖装上后应平整，无翘角，出线口的位置准确。3）不允许将穿过墙壁的线槽与墙上的孔洞一起抹死。4）线槽的所有非导电部分的铁件均应相互连接和跨接，使之成为一连续导体，并做好整体接地。5）当线槽的底板对地距离低于2.4m时，线槽本身和线槽盖板均必须加装保护地线。2.4m以上的线槽盖板可不加保护地线。6）线槽经过建筑物的变形缝（伸缩缝、沉降缝）时，线槽本身应断开，槽内用内连接板搭接，不需固定。保护地线和槽内导线均应留有补偿余量。7）敷设在竖井、通道等处的线槽应符合民用建筑设计防火规范的有关防火要求。（2）线槽敷设安装方法1）线槽直线段连接应采用连接板，用垫圈、弹簧垫圈、螺母紧固，接茬处应缝隙严密平齐，其螺丝应朝外。2）线槽进行交叉、转弯、丁字连接时，应采用单通、二通、三通、四通或平面二通、平面三通等进行交通连接，导线接头处应设置接线盒或将导线接头入在电气器具内。3）线槽与盒、箱、柜等接茬时，进线和出线口等处应采用抱脚连接，并用螺丝紧固，末端应加装封堵。4）建筑物的表面如有坡度时，线槽应随其变化坡度。待线槽全部敷设完毕后，应在配线之前进行调整检查。确认合格后，再进行槽内配线。3、消防系统电气布线方法及要求（1）平面布线要合理可靠，尽量短捷，应避免环境恶劣场所，且不与其它管线交叉。 （2）作信号传输线路和直流电源线路宜采用耐压不低于交流250V的铜芯绝缘多股电线或电缆，型号和规格符合设计要求。线芯截面积选择应考虑穿管时机械强度和电力传输时的电压降。 （3）采用耐压，不低于交流500V的铜芯电线或铜芯电缆，作为采用交流220/380V供电或控制的交流用电设备线路。 （4）不同系统、不同电压、不同电流类别的线路不宜穿在同一根管内或线槽的同一槽孔内。 （5）电线、电缆一般应采用穿金属管或金属线槽保护方式布线，且要符合防火，耐热要求。 （6）信号线、直流电源线、多线制控制线、电话线及广播线等应分别穿管，不宜穿同一管子。 （7）穿线电线或电缆的总截面积，不应超过管子内圆截面积的40%。敷设于封闭槽内的电线或电缆总截面积，不应大于线槽净截面积的50%。 （8）各种线制的电线应选用不同颜色，且同一管线中，相同线别的电线，颜色应一致。 （9）导线在管内或线槽内，不应有接头或扭结。导线的连接应在接盒内焊接或用端子连接，管子入盒时，盒外侧应套锁紧螺母，盒内侧应装护口或锁母。 （10）管路超过下列长度时，应在便于接线处装设接线盒。 1）管子长度超过45m无弯时。 2）长度超过30m，有1个弯时。 3）长度超过20m，有2个弯时。 4）长度超过12m，有3个弯时。 （11）弱电线路的电缆竖井，宜与强电线路的电缆竖井分别设置。若受条件限制必须合用时，应分别布置在竖井两侧。 （12）高层建筑中的电气管线的竖井内，在电气设备及所有管线施工完毕后，每层应用防火堵料密封，将竖井内的所有孔洞堵塞。 （13）在吊顶内敷设管路和线槽时，宜采用单独的专用卡具吊装或支撑物固定。有防火要求的管线应选用耐火阻燃形，金属软管外涂防火涂料。吊装线槽的吊杆采用园钢制成，直径不应小于6mm。 （14）一般在线槽直线段每隔1.01.5m设置吊点或支点，但在线槽接头处，距接线盒0.2m处或线槽走向改变或转变处也应设置吊点或支点。 （15）管线经过建筑物的变形缝（包括沉降缝、伸缩缝、搞震缝等）处应采取补偿措施，导线跨越变形缝的两侧应固定，并留有适当余量。 （16）所有弱电设备外壳、桥架及金属管线都应可靠接地，接地要符合设计规定要求。 （17）火灾自动报警系统导线敷设以后，应对每一回路导线用500V的兆欧表，测量绝缘电阻，其值应符合设计或规范要求。一般应不少于20M。二、 消防报警系统组件安装施工（一）火灾探测器安装要点1、探测器的安装平面布置应符合设计要求，一般：（1）在宽度小于3m的内走道顶棚上设置探测器时应居中安装，感温探测器的安装距离不应超过10m，感温探测器距离不应超过15m，探测器至端墙的距离不应大于探测器安装间距的1/2。（2）探测器至墙壁、梁边的水平距离不应小于0.5m。（3）探测器周转0.5m内不应有遮挡物。（4）探测器至空调送风口边缘的水平距离不应少于1.5m。（5）探测器宜水平安装，当必须倾斜安装时，倾斜角不大于45。2、安装探测器时，先将预留在盒内的导线用剥线钳剥去绝缘外皮，露出线芯10-15mm（注意不要碰掉编号套管），顺时针压接在探测底座地各级接线端上，然后将底座配套的机螺丝固定有预埋盒上，并上好防尘防潮罩。最后按设计图纸要求检查无误，再拧上探测器头。3、探测器的底座应固定牢靠，其导线连接必须可靠压接或焊接。4、火灾探测器的传输线路应选择不同颜色的绝缘导线，探测器的“十”线应为红色，“一”线应为兰色。同一工程中相同线别的绝缘导线颜色一致，接线端子应有标号。5、探测器底座的外接导线，应留有不少于15cm的余量，其端部应有明显标志。6、探测器的确认灯，应面向便于人员观察的主要入口方向。7、控制器宜在调试前安装，安装前妥善保管，不得损伤和受潮，落灰。（二）报警联动线路接线端子箱安装要点1、设置在专用竖井内的端子箱，应根据设计要求的高度及位置，采用金属膨胀螺栓将箱体固定在墙壁上（明装），管井箱处带好护口，将干线电缆和支线分别引入。2、将导线留有一定长度的余量，然后绑孔成束，分别设置在端子板两侧，左侧为控制中心引来的干线，右侧为火灾探测器及其它设备的控制线路，在压接线前再次摇测绝缘值。（三）手动报警按钮安装要点1、报警区域内每个防火分区应至少设置一个手动火灾报警按钮，从一个防火分区内任何位置到最近一个手动火灾报警按钮的步行距离不应大于30米。2、手动火灾报警按钮应设置在墙上或明显和便于操作的位置，其距地（楼）面的高度为1.5m，应安装牢固，不能倾斜。报警按钮的外接导线，应留有不少于10cm的余量，并在其端部有明显标志。三、 火灾自动报警控制器（一）报警装置安装1、火灾报警控制器在墙上安装时，其底边距地（楼）面高度不应小于1.5m；落地安装时，其底宜高出地坪0.1-0.2m。安装牢固，不得倾斜。2、引入控制器的电缆或导线，应符合下列要求：（1）配线应整齐，避免交叉，并应固定牢靠。（2）电缆芯线和所配导线的端部，均应标明编号，并与图纸一致，字迹清晰不易退色。（3）端子板的每个接线端，接线不得超过2根。（4）电缆芯和导线，应留有不小于20cm的余量。（5）导线应绑扎成束。（6）导线引入线穿线后，在进线管处应封堵。3、控制器的主电源引入线，应直接与消防电源连接，严禁使用电源插头，主电源应有明显标志。4、控制器的接地，应牢固，并有明显标志。（二）安装要点1、工作接地线应采用铜芯绝缘导线或电缆，不得利用镀锌扁铁或金属软管。2、由消防控制室引至接地体的工作接地线，在通过墙壁时，应穿入钢管或其它坚固的保护管。3、工作接地线与保护接地线，必须分开，保护接地导体不得利用金属软管。4、接地装置施工完毕后，应及时作隐蔽工程验收。验收应包括下列内容：（1）测量接地电阻，并作记录。（2）查验应提交的技术文件。（3）审查施工质量。四、 消防联动控制设备的安装（一）消防联动控制设备安装1、消防控制设备在安装前应进行功能检查，不合格者，不得安装。2、如果采用槽钢作基础时，应先将槽钢调直除锈，并刷防锈漆，根据设计要求安装在基础地面上。安装时用水平尺、小线找好平直程度后再用螺栓定牢，并将地线焊好。3、固定在混凝土基础台上时，应配合土建在打地面抹灰时，将地脚螺栓按实际孔间距尺寸，找准位置预埋好。4、区域或集中报警总控柜在安装前应先检查盘（柜）型号是否按设计图要求排列。根据柜内的固定孔距，在基础槽金刚上钻孔，安装时从一端开始，逐台就位，用螺丝固定，用拉线找平直后再将各个螺栓紧固。 5、联接柜（盘）内的控制线：各回路的干线均应对号入座。同时接入有明显标志及绝缘保护的220V电源及各柜（盘）内的蓄电池装好。五、 火灾应急广播系统安装方案1、安装工艺流程施工准备管线预埋、敷设穿线、布线安装喇叭机房广播设备安装调试联动调试扫尾2、广播喇叭安装要点（1）紧急广播系统，按设计说明（产品说明书）正确连接三根广播线。（2）公共区域安装广播音箱时，应按图挂装并有一定的倾斜角度。（3）音量控制器安装时应将盒内清理干净，再将控制器安装平整、牢固。3、广播用扩音机及机房设备安装要点（1）当大型机柜采用槽钢基础时，应先检查槽钢基础是否平直，其尺寸是否满足机柜尺寸。当机柜直接稳装在地面时，应先根据设计图要求在地面上弹上线。（2）根据机柜内固定孔距，在基础槽钢上或地面钻孔，多台排列时，应从一端开始安装，逐台对准孔位，用镀锌螺栓固定。然后接线找平直，再将各种地脚螺栓及柜体用螺栓的拧紧、牢固。（3）设有收、扩音机、录音机等组合音响设备系统时，应根据提供设备的厂方技术要求，逐台将各设备装入机柜，上好螺栓，固定平整。（4）采用专用导线将各设备进行连接，各支路导线线头压接好，设备及屏蔽线应压接好保护地线。（5）设备安装完后，调试前应将电源开关置于断位置，各设备采取单独试运转后，然后整个系统进行统调，调试完毕后应有关人员进行验收后交付使用，并办理验收手续。4、消防广播设备安装质量要点（1）喇叭、声柱箱、控制器、插座板等器具安装应牢固可靠，导线连接排列整齐，线号正确清晰。（2）屏蔽线和设备保护地线的接地电阻不应大于4欧姆（有特殊要求除外）。压接时应配有平垫和弹簧垫，压接应牢固可靠。（3）自立式柜如果设备在活动地板上，基础槽钢必须在地面内生根。槽钢应平直，并应可靠接地。大型自立式柜或多台柜不允许浮六、 消防直通对讲电话系统安装方案1、工艺流程清理箱（盒）电话插座、组装箱安装核对导线编号接线施工准备2、电话插座、组线箱安装要求（1）插座、组线箱等设备应安装牢固，位置准确。（2）一般暗装插座距地为0.3米。（3）插座安装的高度和位置应符合图纸设计要求。3、线路布线的安装要求（1）清理箱（盒）：在导线连接前清净箱（盒）内的各种杂物，箱（盒）收口平整。（2）接线：将预留在盒内的电话线留出适当长度，引出面板孔，用配套螺丝固定在面板上，同时找平，标高一致。当面板在地面出口采用插接方式时，将导线留出一定余量，剥去绝缘层，将线芯分别压在端子上，并做好标记。当导线在组线箱内时，剥去绝缘层，将线芯分别压在组线箱的端子排上，并做好标记，组线箱门应开启灵活，油漆完好。（3）校对导线编号根据设计图纸按组线箱内导线的编号，用对讲机核对各终端接线，核对无误后，同时做好记录。交付使用单位前应由有关监督部门检查认可后方准许使用。4、消防电话系统设备安装的质量要点（1）面板必须安装牢固、紧贴附于建筑物墙面。面板无劈裂、翘曲变形等现象，组线箱内不得有劈裂，必须做防腐处理。（2）导线压接必须牢固、正确。（3）组线箱、盒内应清洁无杂物，面板干净无划伤破损等现象。电话线在箱（盒）内应留有适当余量。（4）同一室内的插座安装高度相差不大于5mm，相邻成排安装高度相差不大于2mm；各房间内插座高度不应大于5mm。 招商部：潘金玲(业务经理)电话：[phone]手机:[phone]QQ:2355231506邮箱：2355231506邮编：518055详细地址：中国广东深圳市南山区麻勘工业园北区18号9栋 深安集团：防盗报警器：2010年读书节活动方案一、 活动目的：书是人类的朋友，书是人类进步的阶梯！为了拓宽学生的知识面，通过开展“和书交朋友，遨游知识大海洋”系列读书活动，激发学生读书的兴趣，让每一个学生都想读书、爱读书、会读书，从小养成热爱书籍，博览群书的好习惯，并在读书实践活动中陶冶情操，获取真知，树立理想！ 二、活动目标： 1、通过活动，建立起以学校班级、个人为主的班级图书角和个人小书库。 2、通过活动，在校园内形成热爱读书的良好风气。 3、通过活动，使学生养成博览群书的好习惯。4、通过活动，促进学生知识更新、思维活跃、综合实践能力的提高。 三、活动实施的计划 1、 做好读书登记簿 （1） 每个学生结合实际，准备一本读书登记簿，具体格式可让学生根据自己喜好来设计、装饰，使其生动活泼、各具特色，其中要有读书的内容、容量、实现时间、好词佳句集锦、心得体会等栏目，高年级可适当作读书笔记。 （2） 每个班级结合学生的计划和班级实际情况，也制定出相应的班级读书目标和读书成长规划书，其中要有措施、有保障、有效果、有考评，简洁明了，易于操作。 （3）中队会组织一次“读书交流会”展示同学们的读书登记簿并做出相应评价。 2、 举办读书展览： 各班级定期举办“读书博览会”，以“名人名言”、格言、谚语、经典名句、“书海拾贝”、“我最喜欢的”、“好书推荐”等形式，向同学们介绍看过的新书、好书、及书中的部分内容交流自己在读书活动中的心得体会,在班级中形成良好的读书氛围。 3、 出读书小报：
