人体感应广告机
镜面灯箱广告电路模块
使用说明书

首先，感谢您成为本企业用户，并使用本企业自主研发人体感应广告机-镜面灯箱广告电路模块，您选择是明智。本企业是一家致力于开发和生产语音板块专业厂家，拥有实力超群研发团体和研制语音板块扎实基础，以确保我们所发行产品稳定性、优越性和专业性。本企业信仰用户为上帝，为用户提供优质可靠售后跟踪服务和技术支持，让用户对本企业产品应用更为从容不迫得心应手。不停更新技术支持和优良售后服务是本企业一直屹立在语音板块市场上关键原因之一。为了使您愈加好使用我们产品，请您务必在使用之前详读说明书。
最终，再次感谢您选购和使用本企业高科技产品。

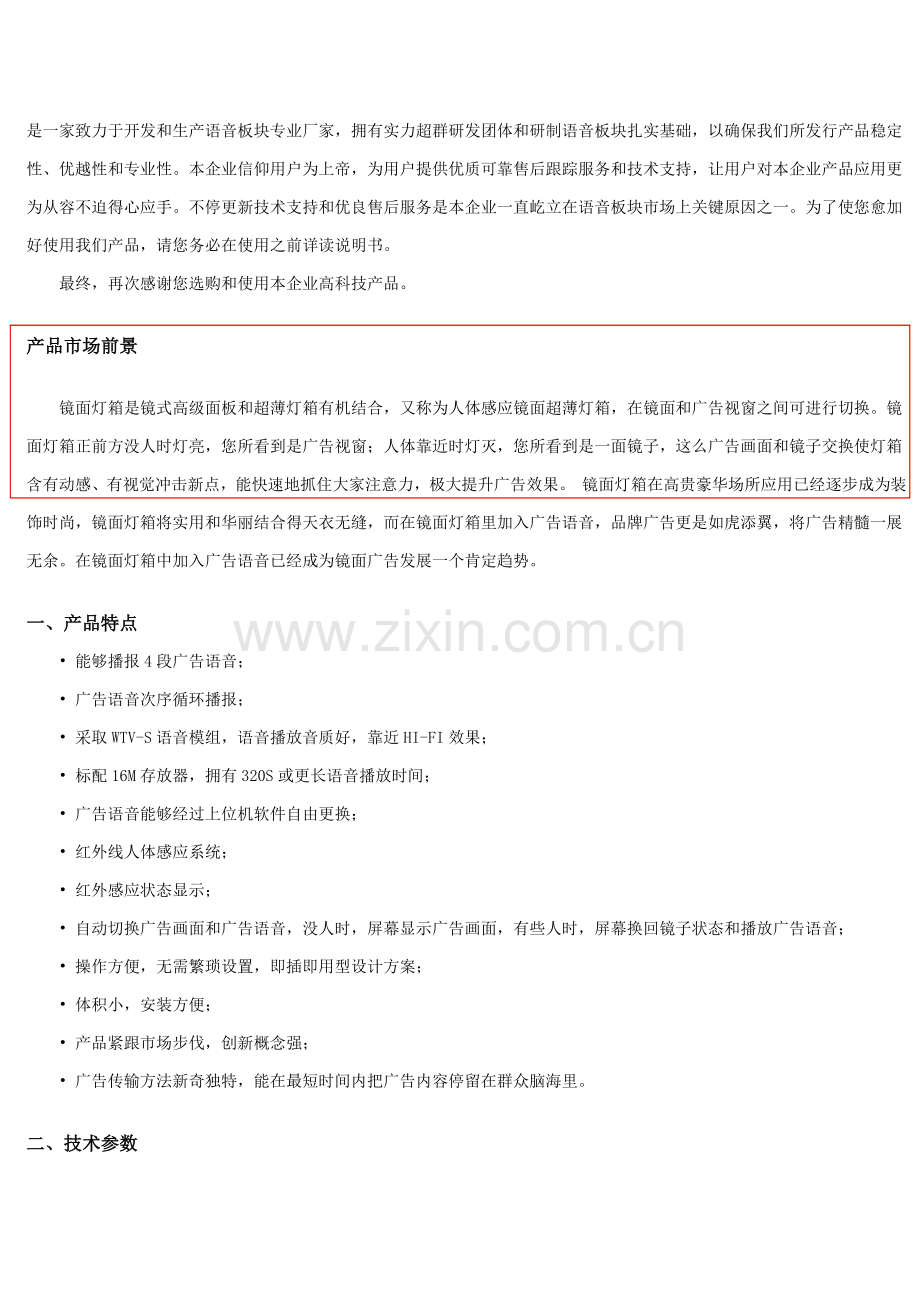

产品市场前景

镜面灯箱是镜式高级面板和超薄灯箱有机结合，又称为人体感应镜面超薄灯箱，在镜面和广告视窗之间可进行切换。镜面灯箱正前方没人时灯亮，您所看到是广告视窗；人体靠近时灯灭，您所看到是一面镜子，这么广告画面和镜子交换使灯箱含有动感、有视觉冲击新点，能快速地抓住大家注意力，极大提升广告效果。 镜面灯箱在高贵豪华场所应用已经逐步成为装饰时尚，镜面灯箱将实用和华丽结合得天衣无缝，而在镜面灯箱里加入广告语音，品牌广告更是如虎添翼，将广告精髓一展无余。在镜面灯箱中加入广告语音已经成为镜面广告发展一个肯定趋势。

一、 产品特点
• 能够播报4段广告语音；
• 广告语音次序循环播报；
• 采取WTV-S语音模组，语音播放音质好，靠近HI-FI效果；
• 标配16M存放器，拥有320S或更长语音播放时间；
• 广告语音能够经过上位机软件自由更换；
• 红外线人体感应系统；
• 红外感应状态显示；
• 自动切换广告画面和广告语音，没人时，屏幕显示广告画面，有些人时，屏幕换回镜子状态和播放广告语音；
• 操作方便，无需繁琐设置，即插即用型设计方案；
• 体积小，安装方便；
• 产品紧跟市场步伐，创新概念强；
• 广告传输方法新奇独特，能在最短时间内把广告内容停留在群众脑海里。

二、技术参数
• 工作电压：AC 180～250V
• 红外线感应距离：0.6～1.0M
• 静态电流：10mA
• 静态功率：≤1W
• 额定工作功率：≤3W
• 音频额定输出功率：0.5W （RL=8Ω d=1%）
• 频率响应：20～20KHz
• 噪声电压：≤50MV
• 信噪比：≥86db
• 工作环境温度：-10～65℃
• 工作环境湿度：40%～95%
• 主板尺寸：178mm×30mm（长×宽）
• 感应板尺寸：56mm×27mm×13mm（长×宽×高）
三、电路模块实照跟连接图解
连接到感应板
音频输出，可直接驱动喇叭
镜面灯箱控制端输出
电源输入，接AC220V

（图一）镜面灯箱广告电路模块主板
连接到主板
状态显示灯
红外线发射端
红外线接收端

（图二）镜面灯箱广告电路模块感应板

四、电路模块连接框图

（图三）电路模块连接框图
五、电路模块应用实例

（图四）人物靠近，显示镜面，并开始播放广告语音

（图五）人物离开，镜面切换到广告画面
六、电路模块安装和使用

◎电路模块安装
依据镜面灯箱实际安装位置，把电路模块感应器安装在方便感应到人体地方，主板跟扬声器安装在灯箱里面，从而在镜面灯箱增加语音广告功效同时，外观一样能够做到简练、时尚。

◎广告语音更换
经过WTV系列编程器，用OTP上位机软件即可对主板上WTV-S语音模组进行广告语音更换，通常电路模块在出厂前，全部已经依据用户要求，将相关广告语音拷贝到WTV-S语音模组里面去了。所以，通常情况下，用户全部不需要对语音进行更换了。如有需要，用户能够搭配WTV系列编程器烧录广告语音，语音更换更随心所欲。相关细节操作，详见于WTV系列编程器使用说明。

◎电路模块使用
电路模块为“傻瓜型”模块，无须设置，只要连接好各个输入输出端，就能够工作了。
将主板和感应器连接好，接上扬声器，把主板控制端串接到镜面灯箱灯泡输出跟镜面灯箱灯泡之间，也就是当自动控制开关用，电路模块电源输入端并接到镜面灯箱电源输入端，检验无误后，通上AC220V电源，电路模块进入工作状态。
上电后，电路模块控制端默认为常闭状态，广告画面背景灯点亮，当有些人靠近电路模块感应器（人物正对着感应器，并在1米范围内）时，电路模块控制端自动断开，广告画面背景灯灭，广告画面消失，展现在人物面前是一面镜子，并在广告背景灯熄灭同时，电路模块感应器状态指示灯亮，并开始播放广告语音，使人物在靠近镜面时，能听到广告。此时，就算是人物离开了感应器，广告语音也一样会连续播放，直到语音完成。人物一离开感应器，镜面立即恢复成广告画面。人物第一次靠近感应器时，电路模块播放第一段广告语音，人物离开，等播放完第一段广告语音后再次靠近时，电路模块开始播放第二段广告语音，如此渐进循环播放已存放广告语音，广告语音总共能够存放四段。假如在第一段广告语音还没有播放完成，人物在其间离开又靠近，则不会紧跟着播放下一段广告语音。广告语音是不会因为人物离开或靠近而被打断，这么，能够使广告做得愈加完整。

七、常见问题
序号
常见故障
故障原因
处理方法

1
上电后，人物靠近感应器，不能播放广告语音
• 电路模块电源没有接好
• 音频输出端没有接上扬声器
• 感应器跟主板之间没有连接好
• 将电源线线连接好
• 接上扬声器
• 用连接线把感应器跟主板连接上

2
广告画面不能切换到镜面
• 电源模块电源没有接好
• 没有把模块控制输出端串接到灯箱灯泡输出和灯箱灯泡之间
• 将电源线线连接好
• 把模块控制输出端串接到灯箱灯泡和灯箱灯泡之间
