分项工程监理实施细则样本.doc

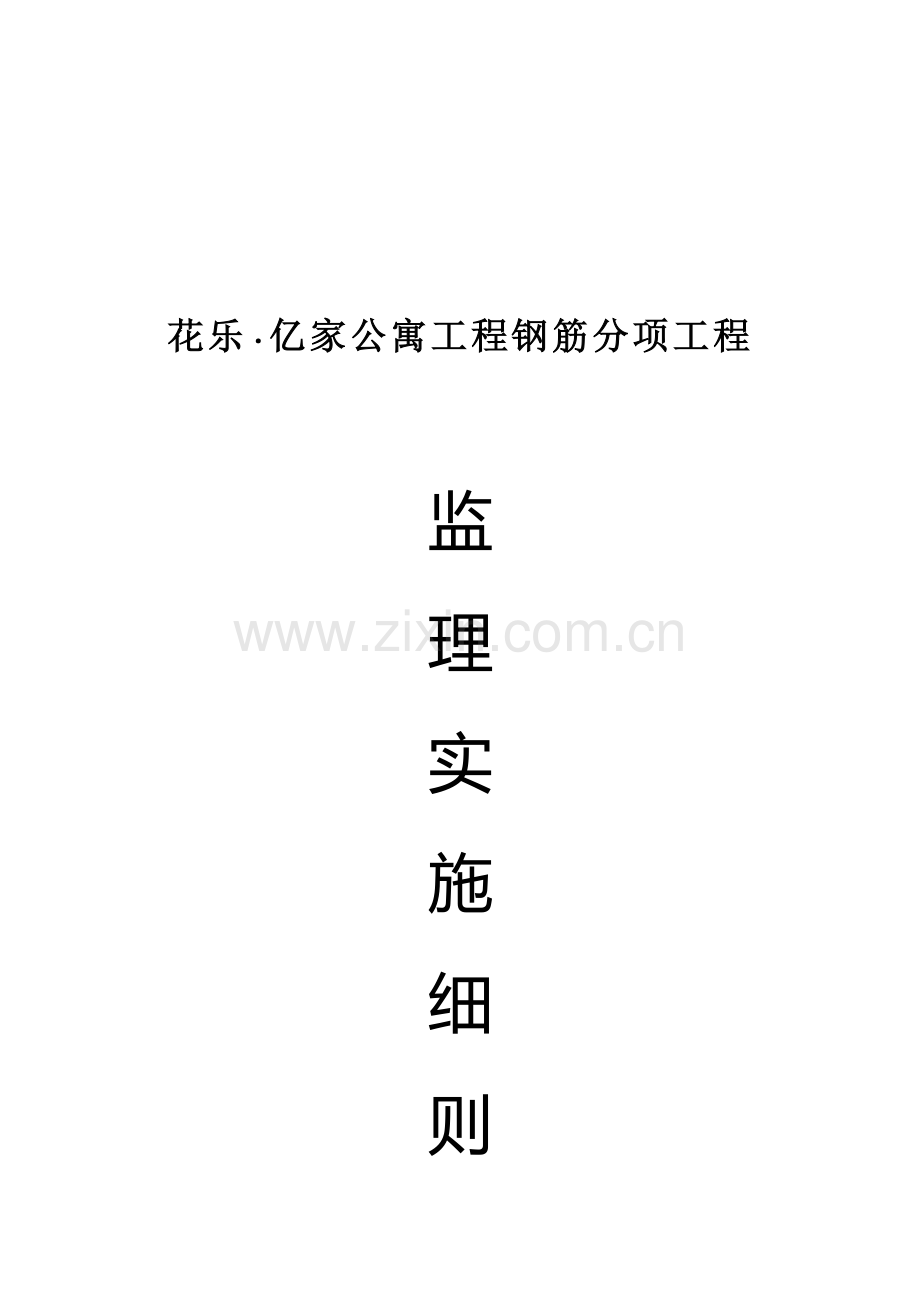

花乐·亿家公寓工程钢筋分项工程

监
理
实
施
细
则

编制：
审批：
武汉华立建设监理
花乐·亿家项目部
二00八年 月 日
花乐·亿家公寓工程钢筋分项工程
监理实施细则
一、 工程概况
1.项目介绍
⑴工程项目名称和建设单位
花乐亿家公寓，武汉市大花岭。
⑵参建单位：
建设单位：湖北亿家房地产
设计单位：武汉理工大学设计研究院
地质单位：武汉丰达地质工程
监理单位：武汉华立建设监理
施工单位：武汉市建安集团（总承包）
2.项目设计基础情况：
⑴本工程为地下一层、地上二十六层（裙楼：2层，主体：24层）框剪结构。
⑵总建筑面积41978.94㎡（其中：地上：39638.42㎡，地下：2340.52㎡，住宅面积为35191.88㎡）；建筑基底面积2223.27㎡，总共432户。
⑶使用年限类别：3类。设计使用年限为50年。
3.本工程特点
⑴设计要求钢材材质：HPB235（ф）
HRB335（ф）
冷扎带肋CRB550（фR）
钢筋强度等级设计值：HPB235（ф）：fy=210N/㎜2
HRB335（ф）: fy=300N/㎜2
CRB550（фR）: fy=360N/㎜2
钢筋强度标准值确保率大于95% 。
⑵钢筋焊接
HPB235（ф）级和HRB335（ф）级钢筋焊接采取E43XX型焊条，其中a.地下室底板梁板纵筋和框支梁纵筋应采取焊接和机械连接，当d≧18时应采取机械连接；b.其它部位梁板纵筋可采取焊接和绑扎连接,当d≧28时应采取机械连接；c. 全部柱子钢筋均采取焊接（电渣压力焊式或闪光对焊）当d≧28时应采取机械连接。
二、 编制依据：
1．《混凝土结构工程质量砼验收规范》GB50204-
《混凝土结构施工图平面整体表示方法制图规则和结构祥图》03G101-1
《钢筋焊接及砼规范》JGJ18-96
2．设计文件和设计变更。
3．相关地域法令、法规。
4．《花乐·亿家公寓工程监理计划》
三、 监理工作步骤
1.检验施工单位现场质量管理体系和质量检验制度。
2.审核施工单位呈报施工组织设计和专题施工方案。
3.认真研究熟悉施工图纸，将每一施工部位钢筋品种、规格、型号和施工程序等熟记于心。
4.参与设计交底及图纸会审。
5.检验施工单位钢筋入模前施工准备情况，包含现场及技术准备情况。
6.督促施工单位对进场工程材料进行报验，并检验、审核确定。督促施工单位对现场各型号钢材进行报验程序，并现场见证取样，送由国家建筑权威部门认可有资质检测机构进行检测。合格后方许可使用在工程中。
7．督促施工单位对现场钢材焊接材料及施工人员进行报验程序，并应检验、复查确定。
8.按设计及规范要求对钢筋制作及绑扎进行巡视。
9.对钢筋隐蔽工程进行验收，并对验收中问题进行复检等，签署验收意见。
10.砼施工前提醒施工方依据浇筑线路搭满砼运输通道，严禁用模板替换脚手板，并派专员对钢筋进行维护。
11．做好钢筋隐蔽检验统计。
四、 质量控制关键点及目标值
序号
质量控制关键点
目标值（许可偏差）
㎜
控制方法
1
钢筋品种、规格、材质及数量
必需符合设计要求和规范要求
1.检验出厂质量证实文件及现场抽样汇报合格方可使用。
2.全数隐蔽验收，不合格应复查。
3.当品种、规格需发生改变，必需有设计变更文件。
2
抗震箍筋加工
箍筋弯后平直长度大于10d
尺量检验
3
钢筋电渣压力焊接
机械连接
满足规范《JGJ18—96》要求，其中上、下钢筋偏轴＜0.1d且＜2MM，钢筋倾斜角度＜40
满足规范《钢筋焊接及验收规程》
1. 尺量及观察检验。
2. 检验机械连接和焊接接头抽样检验汇报。
4
悬挑构件及大跨度板负弯矩筋位置
满足设计要求
1. 检验负弯矩钢筋固定方法是否可靠，并尺量检验位置是否正确。
2.浇砼时，责成专员看护钢筋。
5
框架柱上、下筋搭接位置按长度、箍筋加密范围。
满足《03G101》和相关国家规范要求。
1.检验钢筋配料表。
2.对照标准图尺量检验。
6
框架梁支座处钢筋断筋位置，箍筋加密范围。
满足《03G101》要求
1. 检验钢筋配料表
2. 对照标准图尺量检验
7
绑扎
钢筋网
长、宽
±10
钢尺检验
网眼尺寸
±20
钢尺连续三档，取最大值
8
绑扎钢筋骨架
长
±10
钢尺检验
宽、高
±15
钢尺检验

9
受力钢筋
间距
±10
尺量两端、中间各一点取最大值

排距
±5
保护层厚度
基础
±10
钢尺检验
柱、梁
±5
钢尺检验
板.墙.壳
±3
钢尺检验
10
绑扎箍筋、横向钢筋间距
±20
钢尺连续三档，取最大值
11
钢筋弯起点位置
20
钢尺检验
12
预埋件
中心线位置
5
钢尺检验
水平高差
±3.0
钢尺和塞尺检验

五、监理工作方法及方法
1. 重视事前控制，切实做好监理工作步骤中1—7项工作。
2. 建立有效质量控制制度，如施工方自检制度，关键部位、关键程序关键制度，工程材料、设备进场报验制度，监理现场见证取样、复核和验收制度等。
3. 应按监理规范及监理实施细则要求对施工过程进行检验，立即纠正违规操作，消除质量隐患，跟踪检验质量问题，验收纠正效果。
4. 采取必需检验，测量和试验手段，以验证施工质量。
5. 对工程关键工序和关键部位施工过程进行旁站监理。
6. 正确有效地行使质量整改通知，工程停工令等监理指令。

武汉市华立建设监理
花乐·亿家项目部
二00八年 月 日
