公司钢结构厂房施工组织设计样本.doc

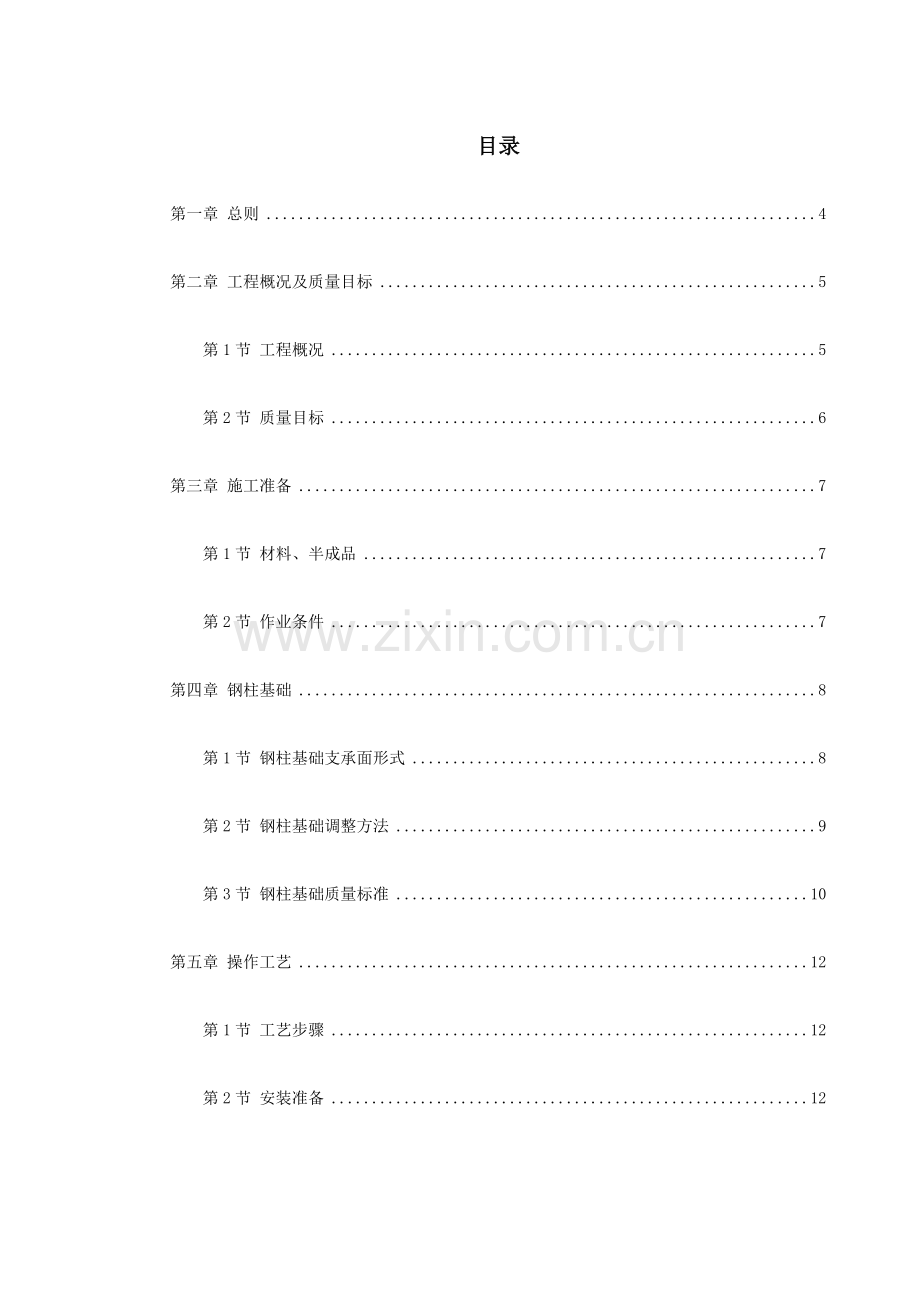

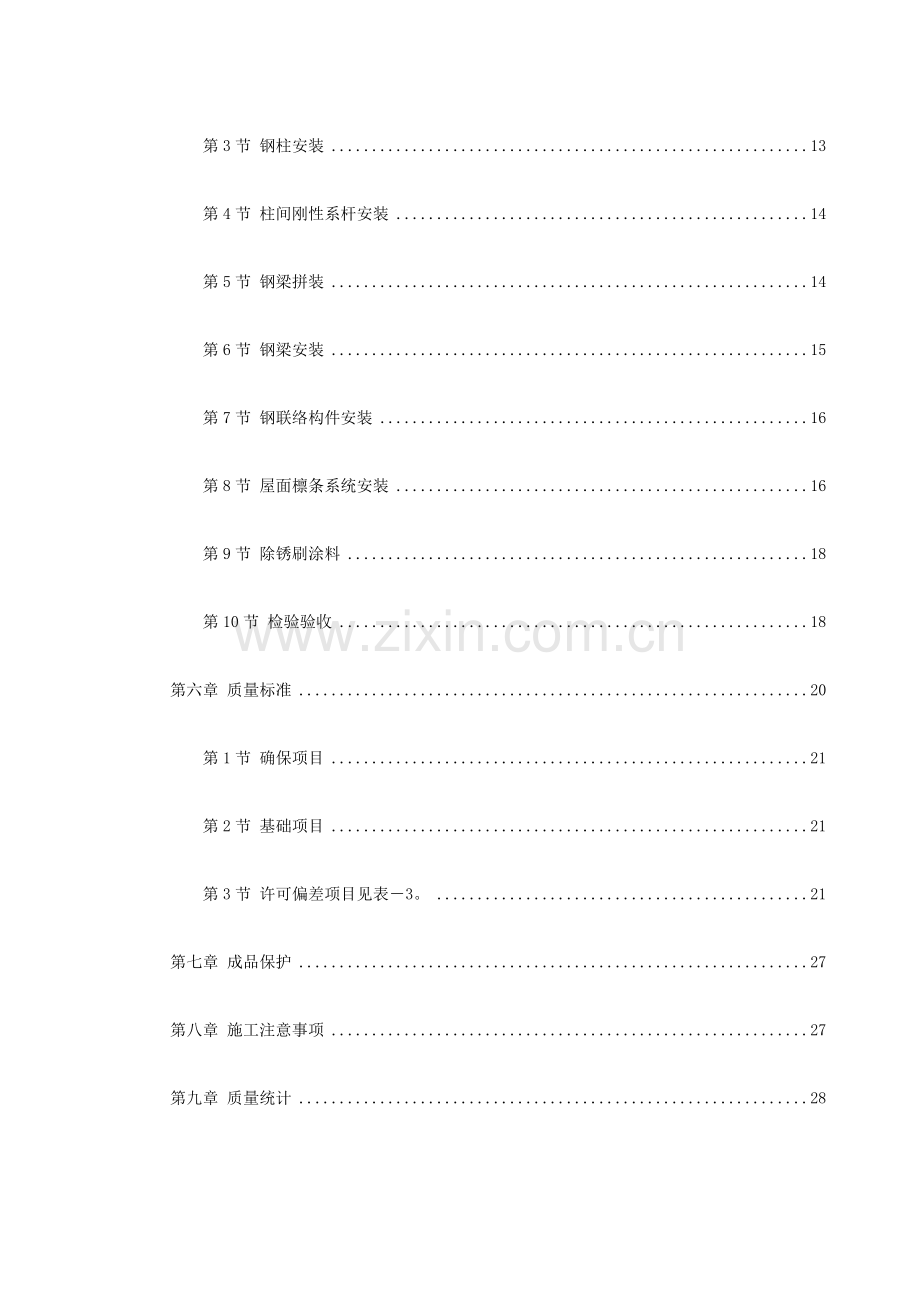

目录第一章 总则4第二章 工程概况及质量目标5第1节 工程概况5第2节 质量目标6第三章 施工准备7第1节 材料、半成品7第2节 作业条件7第四章 钢柱基础8第1节 钢柱基础支承面形式8第2节 钢柱基础调整方法9第3节 钢柱基础质量标准10第五章 操作工艺12第1节 工艺步骤12第2节 安装准备12第3节 钢柱安装13第4节 柱间刚性系杆安装14第5节 钢梁拼装14第6节 钢梁安装15第7节 钢联络构件安装16第8节 屋面檩条系统安装16第9节 除锈刷涂料18第10节 检验验收18第六章 质量标准20第1节 确保项目21第2节 基础项目21第3节 许可偏差项目见表3。21第七章 成品保护27第八章 施工注意事项27第九章 质量统计28第十章 彩钢屋面板安装29第十一章 施工前准备工作32第十二章 施工进度计划33第1节 工程现场施工协议工期为35天。33第2节 工期确保方法33第十三章 施工平面图35第十四章 项目部组成及劳动力、施工机具配置36第1节 项目部组成36第2节 劳动力配置37第3节 关键施工机具37第十五章 质量确保方法38第十六章 安全确保方法39第一章 总则1.1 为了确保某企业钢结构厂房工程安装顺利进行，确保施工质量、进度、安全目标，圆满完成本项工程安装工作，特编制该工程安装施工组织设计。1.2 施工组织设计编制关键依据为：钢结构工程施工质量验收规范（GB50205）、钢结构工程质量检验评定标准（GB5022195）、江苏省建筑安装工程施工技术操作规程DB32/297、2981999。1.3 钢结构屋面安装必需按施工图进行，当对施工图及在实际施工中发生疑问时，应经过技术主管或相关技术人员处理。1.4 本施工组织设计中相关要求如和国家或行业标准、规范、规程有抵触时，应以前者为准。1.5 安装责任人和项目经理应根据企业制订各自岗位职责各进其责，并协调好相互间交接工作，确保工程安装顺利进行。1.6 本施工组织设计中包含到劳动力及施工机具部份内容，均为估算，如现场施工有改变，应以确保工期为前提，调整人员和机具。1.7 如遇协议变更或设计变更，本企业保留依据协议及设计变更更改施工组织设计相关条款权力。第二章 工程概况及质量目标第1节 工程概况本工程某企业钢结构厂房工程,在江苏省苏州市。2.1.1 钢结构投影面积，跨度米，檐口高度8.5米。结构型式为变截面焊接H型钢，采取高强螺栓连接。设计基础风压：0.45KN/，抗震等级：6度设防。2.1.2 钢结构关键构件材料：钢柱、钢梁采取Q345B中板焊接；高强螺栓采取10.9级摩擦型，材质为40Cr；刚性系杆、支撑采取级钢；檩条采取薄壁C型钢，材质为Q235B钢。钢结构和檩条表面防腐处理采取喷砂除锈、两度防锈底漆、两度醇酸漆。主钢结构采取薄涂型钢结构防火涂料，耐火等级二级，钢梁耐火时间1.5小时，钢柱耐火时间2小时。2.1.3 屋面采取钢网双面铝箔保温棉单层复合彩钢保温屋面、墙面采取双层复合彩钢保温墙面。彩钢板采取武钢板，板厚0.476、0.42；保温材料采取50厚离心玻璃丝棉；屋面板、钢网和檩条联接采取自攻螺钉联接。第2节 质量目标本工程安装质量应达成以下目标：分项工程优良率50%以上，合格率100%，分项工程一次交验合格率100%。分部工程安装质量等级：合格。第三章 施工准备第1节 材料、半成品3.1.1钢构件：钢构件型号、制作质量应符合设计要求和施工规范要求，应有出厂合格证并应符合相关技术条件。 3.1.2连接材料：焊条、螺栓等材料应有质量证实书，并符合设计要求及相关国家标准要求。3.1.3涂料：防锈涂料技术性能应符合设计要求和相关标准要求，应有产品质量证实书。3.1.4其它材料：多种规格垫铁等满足施工要求。第2节 作业条件3.2.1按构件明细表，查对进场构件数量，查验出厂合格证及相关技术条件。3.2.2检验构件在装卸、运输及堆放中有没有损坏或变形。损坏和变形构件应予矫正或重新加工。被损坏处防锈涂料应补涂，并再次检验办理验收手续。3.2.3 对构件外形尺寸、制孔、组装、焊接、摩擦面等进行检验，做出统计。3.2.4 钢结构构件应按安装程序成套供给，现场堆放场地能满足现场拼装、次序安装及起重设备进退场地需要。3.2.5钢构件分类堆放，刚度较大构件能够铺设垫木水平堆放。多层叠放时垫木应在一条垂线上。 3.2.6 编制钢结构安装施工组织设计，经审批后向施工队技术交底。3.2.7 检验安装支承面及预埋件，取得确定合格验收资料。第四章 钢柱基础第1节 钢柱基础支承面形式4.1.1 混凝土支承面：基础浇至低于柱脚底标高2030MM，再用水泥砂浆粉面抹平。4.1.2钢板支座支承面：将钢板预先调整好标高，再在基础和钢板间灌注细石混凝土。4.1.3钢构件支承面：通常多为钢轨、工字钢等型钢材料，先调整好钢构件标高，然后在钢构件和基础间灌注细石混凝土。4.1.4 钢垫板和混凝土支承面：此法将钢柱先安放在钢垫板上，用钢垫板调整钢柱标高。4.1.5 调整螺栓和混凝土支承面：此法将钢柱先安放在调整螺母上，用调整螺母调整钢柱标高。第2节 钢柱基础调整方法4.2.1对混凝土支承面，采取调整细石混凝土标高措施。对钢板支座支承面和钢构件支承面，采取加垫薄钢板措施。对钢垫板和混凝土支承面、调整螺栓和混凝土支承面采取调整钢垫板和调整螺栓措施进行调整钢柱标高。4.2.2用钢垫板及薄钢板时应注意每叠钢板不得多于三块，用调整螺栓时，调整后应将上下螺栓同时旋紧，对用钢垫板和调整螺栓调整好后基础，在钢柱和基础间应灌注微膨胀细石混凝土，其强度应高于基础混凝土强度一个等级。4.2.3 钢柱脚采取钢垫板作支承时，钢垫板面积应使在施工阶段荷载下，基础混凝土工所承受压应力小于基础混凝土抗压强度。垫板设置位置在靠近地脚螺栓(锚栓)柱脚底板加劲板或柱肢下，每根地脚螺栓(锚栓)侧应设12组。垫板和基础面和柱底面接触应平整、紧密。当采取斜垫板时，其叠合长度不应小于垫板长度23。二次浇灌混凝土前，垫板间应焊接固定。第3节 钢柱基础质量标准4.3.1 基础顶面直接作为柱支承面和基础顶面预埋钢板或支座作为柱支承面时，其支承面、地脚螺栓(锚栓)许可偏差应符合表1要求 支承面、地脚螺栓(锚栓)许可偏差(MM) 表1项 目允 许 偏 差支承面标高30水平度L1000螺栓中心偏移5.0地脚螺栓螺栓露出长度2000螺纹长度2000预留中心偏移1004.3.2 采取座浆垫板时，应采取无收缩砂浆。柱子吊装前砂浆试块强度应高于基础混凝土强度一个等级。座浆垫板许可偏差应符合表2要求。 座浆垫板许可偏差(MM) 表2项 目许可偏差顶面标高030水平度L1000位置200第五章 操作工艺第1节 工艺步骤安装准备一钢柱安装一柱间钢性系杆安装一钢梁拼装一钢梁安装一钢联络构件安装一钢吊车梁安装一屋面檩条系统安装一除锈刷涂料一检验验收第2节 安装准备5.2.1复验安装定位所用基础中心轴线、基础支承面标高或地脚螺栓标高，并量出螺栓具体位置，做好检测统计，超出许可偏差时，应做好技术处理。5.2.2 钢柱基础混凝土强度必需达成设计强度，基础回填土已进行完成。5.2.3地脚螺栓(锚栓)应垂直，露出长度和丝牙长度应满足设计要求。丝牙无损伤，螺帽能紧到位。5.2.4检验吊装机械及吊装机具。检验钢丝绳、滑轮、卡扣等能否满足使用要求，按施工组织设计要求搭设必需脚手架或平台。5.2.5钢柱、钢梁、屋架等成品、半成品吊装，应编制吊装方案。对设计拉杆在吊点位置，使受力改变为压杆时，为预防杆件失稳变形，必需时应加固和验算。5.2.6 钢构件吊装前应清除其表面上油污、冰雪、泥沙和灰尘等杂物。第3节 钢柱安装5.3.1钢柱起吊通常采取旋转法和滑移法。用滑移法起吊需在柱脚处安放滑板或滚排。起吊时分为正吊法和斜吊法，正吊法起吊便于安装，采取斜吊法可降低吊车吊钩起吊高度。5.3.2钢柱安装前应测出钢柱牛腿面标高，以此标高反算到柱脚及基础面标高并给予调整支承面。5.3.3钢柱绑扎吊点位置应高于柱重心。钢柱安装时，应将柱吊于基础上方轻轻落下，预防重落冲击和碰撞地脚螺栓。到位后将地脚螺栓套入柱底板螺孔内，调整柱脚，使柱中心线对准基础十字线，校对柱身垂直度，拧紧螺栓固定。5.3.4柱校正应先校正标高，再校正柱脚中心线，最终校正垂直度。钢柱安装、校正应依据温差、日照等原因影响，采取对应方法。第4节 柱间刚性系杆安装 有柱间刚性系杆钢结构工程，柱间刚构系杆可在钢柱安装后，钢梁安装前进行。施工中，系杆安装如有困难时，不得随意切割构件，应查找原因。不然应经技术人员同意，并采取必需补强方法。第5节 钢梁拼装5.5.1多节钢梁现场组装通常有卧式和立式两种拼装方法，依据施工现场具体情况选择。5.5.2采取卧式拼装法时，应用道木将钢梁垫平、调直，使拼装接点对齐穿入临时螺栓，校核成形后构件尺寸，合格后穿入高强螺栓。拼装完成后应测量钢梁实长应和设计相符。5.5.3采取立式拼装时，在钢梁起脊处用马蹬或支架将钢梁垫起，支点高度应满足屋架起坡高度要求。拼装时构件临时固定在支架上，并使各构件中心在同一铅垂面上。对齐拼装接点，穿入临时螺栓，校核成形后构件尺寸，合格后穿入高强螺栓。第6节 钢梁安装5.6.1钢梁安装次序宜先从靠近山墙有柱间支撑两榀刚架开始，通常宜采取扩大拼装和综合安装方法从建筑物一端开始，向另一端推进，并注意消除安装过程中所引发积累误差。5.6.2钢架起吊应严格按“施工组织设计”要求吊点进行绑扎，通常采取三点法进行吊装。吊装时应确保不使钢梁产生变形，并使钢梁在起升过程中保持水平，方便高空定位安装。 5.6.3吊装时应注意使各绳受力均匀，对三点吊装法中间吊点可采取倒链连接，方便调整绳长，两边绳之间夹角宜小于90。5.6.4钢架起吊离地后，检验吊点情况检验无误后，两边各系一根棕绳，继续起吊。5.6.5钢梁吊至设计位置上，经初步校正并固定后才能松开吊钩。对跨度较大钢梁，还应装上梁间支承后方可松钩。5.6.6 每一独立单元构件安装完以后，应含有空间刚度和可靠稳定性。5.6.7需要利用已安装好结构吊装其它构件和设备时，应取得设计单位同意，并采取方法，预防结构损坏。第7节 钢联络构件安装5.7.1 联络构件必需在关键构件安装后才能安装固定，在联络构件安装之前，关键构件不得承受设计荷载。5.7.2大型墙板联络构件应在屋面吊装结束后进行安装，排架柱联络构件应在柱校正后进行安装。 吊车梁联络构件应在吊车梁校正后安装， 以免增加吊车梁校正困难和影响校正效果。 屋架系统联络构件安装应随屋盖综合吊装而进行，在屋面安装前固定完成。5.7.3 联络构件最终固定前，须对已变形或连接困难构件进行检验并纠正。 5.7.4 钢联络杆构件：节点处焊接切割作业须在屋面系统安装之前进行。5.7.5对于采取张紧圆钢支撑构件，若有弯折变形，必需经矫正后方可安装，并应将全部螺栓拧紧，并使外露丝不少于两扣。第8节 屋面檩条系统安装5.8.1檩条安装应在钢性支承(系件)、水平支承、柱间支承安装完成，且钢结构主体调校完成后进行。5.8.2檩托焊接应在钢梁上按图示尺寸划线，檩托按线焊接固定。同列檩托焊接位置应在一条直线上，且于钢梁(柱)保持垂直。5.8.3 对于坡度小于1：12.5屋面，檩条安装时应注意消除由钢梁挠度而造成屋面不平直现象。5.8.4檩条间拉条对檩条起稳定作用，安装时拉条每端在檩条两面螺母均要旋紧，方便自专将檩条调直。5.8.5 焊接操作必需由持证焊工进行。5.8.6 焊条采取E4303型，直径3.2；焊机采取交流焊机，焊接电流100130A。5.8.7 施焊前应检验焊条质量证实书，调整好焊机电流。检验焊接部位表面清理质量，合格后方能施焊。5.8.8 焊条应存放在干燥、通风良好地方。5.8.9 焊缝尺寸应按施工图纸要求施工。5.8.10 雨雪天气时，严禁露天施焊。5.8.11 焊接完成后,应对焊缝外观质量进行目测检验。焊缝焊波应均匀，不得有裂纹、未熔合、夹渣、咬边、烧穿等缺点。5.8.12 焊接完成后，应将药皮清理洁净，先涂两度防锈底漆，再涂面漆。5.8.13 檩条间距按施工图纸要求部署，其误差值小于5.0，檩条弯曲矢高小于L/750且小于12.0。用钢尺和拉线检验。5.8.14 水槽焊接完成后，应进行防水试验，焊缝处不得渗水、漏水。第9节 除锈刷涂料5.9.1 连接处焊缝须无焊渣、油污，除锈合格后方可涂刷涂料。5.9.2 构件补刷漆应按涂装工艺要求分层补刷。5.9.3 涂层干漆膜厚度应符合设计要求或施工规范要求。第10节 检验验收5.10.1 钢架安装后应先检验现场连接部位质量。5.10.2 钢架安装质量关键检验钢柱基准点标高，柱脚底座中心线对定位轴线偏移，柱垂直度；吊车梁顶面标高，跨距、跨中垂直度，接头部位中心错位及顶面高差； 吊车梁侧向弯曲、挠曲、发装在钢柱上对牛腿中心线偏移：檩条间距、弯曲矢高。5.10.3 钢架安装许可偏差必需确保在要求范围内以确保符合设计受力状态及整体稳定性要求。5.10.4 钢架支座标高轴线位移跨中挠度，经测量做出统计。第六章 质量标准第1节 确保项目6.1.1钢结构安装工程质量检验评定，应在该工程焊接或高强度螺栓连接经质量检验评定符合标准后进行。6.1.2 钢构件应符合设计要求和GB5022195标准要求，钢构变形和涂层脱落应矫正和修补。6.1.3 定位轴线基础标高、地脚螺栓、混凝土强度应符合设计要求和国家现行标准要求。6.1.4 支座位置做法正确，接触面平稳牢靠。第2节 基础项目6.2.1 构件有标识；中心线和标高基准点完备清楚。6.2.2 结构表面洁净，无焊疤、油污和泥砂。6.2.3 钢构件顶紧面不应少于70紧贴，且边缘最大间隙不应大于08MM。第3节 许可偏差项目见表3。 允 许 偏 差 项 目 表 表3序号项 目许可偏差(MM)检验方法检验数量1柱脚底座中心线对应位轴偏移5.0用吊线和钢尺检验2柱基准有吊车梁+3.0 -5.0用水准仪检验点标高无吊车梁+5.0 -8.03单层柱H10M10.0柱垂直度H10MH/1000 25.0用经线仪或吊线和钢尺检验4多节柱底层柱10.0垂直度顶层柱35.05弯曲矢高H/1000 15.0用经纬仪或拉线和钢尺检验6同跨间内同一横截面内吊车梁顶面高差在支座处10.0用水准仪和钢尺检验按每类钢构件数量各抽查10，但均不少于3件7吊在其它处15.08同跨间任一截面跨距10.0用钢尺检验9跨中垂直度h/500用吊线和钢尺检验10同一相邻两柱间梁顶面高差L/1500 10.0用水准仪和钢尺检验11车相邻两梁接头部位中心错位相邻两梁接头部位顶面高差3.01.0用钢尺检验12制动板表面平直度3.0用1M直尺和塞尺检验13制动梁弦杆在相邻节点间平直度L1/1000 5.0用拉线和钢尺检验14侧向弯曲L/1000 10.015挠曲+10.0 016梁安装在钢柱上对牛腿中心线偏移5.017安装在混凝土柱上对定位轴线偏移5.0序号项 目许可偏差(MM)检验方法检验数量18钢桁架桁架及其受压弦杆侧向弯曲矢高L(L1)1000100按每类钢构件数量各抽查10，但均不少于3件19跨中垂直度h250150用经纬仪或吊线和钢尺检验20安装在混凝土柱上时，支座中心线对定位轴线偏移100用钢尺检验注：H为柱高：h为屋架高度；L为横梁长度；L1为弦杆相邻节点间距离21围护结构中心线对定位轴线位移50用钢尺检验22 立 柱垂直度H1000用吊线或经纬仪和钢尺检验23弯曲矢高H250 15024檩条(包含墙皮檩条)间距150用钢尺检验25弯曲矢高L1000100用吊线和钢尺检验26 抗风桁架垂直度h250150 注：H为立柱高度；L为檩条节点间距：h为桁架高度27钢平台钢梯和防护栏杆 平台标高100用水准仪测量检验28 平台梁水平度L1000 20029平台支柱垂直度H1000 150用经纬仪或吊线和钢尺检验30 承重平台梁侧向弯曲L1000 100用吊线和钢尺检验31 承重平台梁垂直度h250 15032 直梯垂直度Hr1000 15033 栏杆立柱间距100用钢尺检验34 栏杆(固定栏杆)高度100 注：L为梁长度：H为支柱高度；h为梁高度；Hr为直梯高度 第七章 成品保护7.1 安装屋面板时，应缓慢下落，不得碰撞已安装好钢屋架、钢梁。7.2 连接接头严禁受高温烘烤， 以防引发变形和改变受力状态。第八章 施工注意事项8.1 施工前应首先检验基础预埋件标高和轴线尺寸，出现误差必需调整后方可施工。基础混凝土必需达成要求强度。8.2 钢梁、柱现场拼装，必需调直、对齐方可连接，不可用螺栓强行安装。8.3 现场焊接施工须由有上岗合格证焊工施焊，对焊接部位并应偏号并在检验统计，全部焊缝均须检验。8.4 螺栓孔眼不对，不得任意扩孔或改为焊接。8.5 钢梁吊装须制订吊装方案，吊点部署必需合理，所用绳卡、吊具须经计算确定。8.6 涂层补除应按涂装工艺分层处理，严禁在底层未处理情况下，涂施面层。第九章 质量统计本工艺标准应含有以下质量统计9.1 钢结构工程完工图、设计变更统计；9.2 安装所用钢材、连接材料和涂料等材料质量证实书或试验复验汇报；9.3 安装过程中所形成工程技术相关文件；9.4 焊接质量检验汇报；9.5 钢结构安装检测统计及安装质量评定资料；9.6 钢结构围护安装检测统计及安装质量评定资料；9.7 基础验收统计；9.8 钢结构安装后涂装检测资料。第十章 彩钢屋面板安装10.1 屋面板安装程序：底层钢网安装檐口泛水板、下层屋脊板安装保温材料铺设上层压型钢板安装泛水、收边板安装密封胶。10.2 压型钢板起吊时，应用木板或柔软物垫在钢板和钢索之间，以预防压型钢板划伤和变形，吊至网架上后应将钢板均开。10.3 压型钢板安装前应检验外观质量，表面应无油污泥沙、裂纹、剥落、擦痕等缺点。10.4 压型钢板铺设板肋搭接缝宜和当地常年风向相背。10.5 压型钢板安装从A轴线水槽开始向上依次进行，在檐口处拉平行于一道屋脊基准线，以确保檐口直线度及和屋脊平行度。10.6 下层钢网长向搭接长度为80100,搭接处不需打密封胶, 从下面看压型钢板接头处应成一直线并和檐口平行。接缝应均匀整齐、严密无翘曲。10.7 上层压型钢板在屋脊一端应向上弯折80,以防反水。上层压型钢板长向搭接长度应大于200,搭接部位应打两道密封胶。从上面看压型钢板接头处应成一直线并和檐口平行。接缝应均匀整齐、严密无翘曲。10.8 泛水板、包角板搭接长度大于100，搭接部位应打密封胶。泛水板、包角板和压型钢板用拉铆钉连接，纵向连接间距不应大于50，横向连接间距不应大于50，间距应均匀，两面连接部位应对称。铆钉处应用密封胶密封。10.9 水槽、山墙泛水板和混凝土或砖女儿墙结合处，应用切割机将女儿墙切出深度大于10缝，将泛水板折边塞进缝中，用密封胶密封；泛水板用水泥钉固定在女儿墙上，水泥钉头用密封胶密封。10.10 保温棉应从屋脊处向檐口滚铺，铺设应平整，保温棉横向交接处不得闪缝。10.11 打自攻钉时应使用专用自攻枪，打每一排自攻钉均应带线，使一排自攻钉成一直线并和屋脊或檐口平行，预防错钻孔。自攻钉应垂直于檩条和屋面板连接面，打钉松紧程度以防水胶垫外径压涨到和钉头外径相同为宜。不得使钉松动或将防水垫挤伤。10.12 安装屋面板时应穿不带钉软底鞋，双脚应踩在有檩条压型钢板波谷部位，以防划伤、损坏屋面板。10.13 安装过程中应定段检测，检验板两端平直度、板平行度，以确保不出现移动和扇形。安装完成后，用钢尺和拉线检测以下项目：10.13.1 檐口和屋脊平行度小于10，每100米查一处；10.13.2压型钢板波纹线对屋脊垂直度小于L/1000且小于20，每20米长度应查一处；10.13.3檐口相邻两块压型钢板端部错位小于5，每20米长度应查一处；10.13.4压型钢板卷边板件最大波浪高小于3，每20米长度应查一处。10.14 保温棉铺设完成后，应请监理或业主进行隐蔽工程验收，然后再进行下道工序安装。10.15 屋面安装完成后，应将全部杂物清理洁净。对施工中带上尘土应擦拭洁净。第十一章 施工前准备工作11.1 施工项目经理部负责施工前准备工作。11.2 施工项目经理组织施工项目经理部相关施工管理、技术人员编制施工组织设计。施工组织设计应依据协议、施工技术文件相关工期、质量、进度、工艺、安全综合要求，合理安排施工人员、机械设备、材料等各项计划，确保施工进行。11.3 施工项目经理组织相关施工管理、技术人员熟悉、掌握施工技术图纸。11.4 组织好施工所需劳动力，依据工期、工程进度，合理安排各工种、各工序所需施工人数，排定施工人员进场计划，确保施工进度。11.5 施工项目经理应依据施工组织设计要求准备好施工机具。11.6 对相关施工人员进行施工技术交底。11.7 提前进入施工现场安排好食宿、办公、仓库用房，现场材料堆放场地和用水用电。 协调土建单位交叉作业相关工作。11.9 准备好施工所需安全防护用具，按人配置。11.10 制订安全技术方法，做好施工安全教育、安全技术交底工作。11.11 准备好施工质量、现场管理、安全管理所需多种文件、图表、表格，方便施工中统计。11.12 施工准备情况,安排施工人员、材料、机具等进场,随时准备进行安装。第十二章 施工进度计划第1节 工程现场施工协议工期为35天。第2节 工期确保方法12.2.1 施工前对施工人员进行技术交底和工期、工作量交底，使施工人员熟悉各工序要求。12.2.2 严格按施工组织设计排定进度施工，合理安排劳动力，当预定施工劳动力不能满足进度要求时，应立即增加劳动力。12.2.3 按施工组织设计和人员要求配置施工机具和小型工具，并确保施工机具完好。12.2.4 网架屋面所用材料、构件应按计划有序进场，避免应缺乏材料造成窝工。12.2.5 相关提前进入现场，对现场有配合要求项目立即协调。12.2.6 做好安全防护工作，避免出现意外影响正常施工。12.2.7 合理安排作息时间，做好后勤保障工作，使施工人员吃得好、休息得好，有充沛体力投入工作。12.2.8 当出现施工进度落后于计划安排时，应立即分析原因，采取方法避免再次发生。同时应制订赶工方法，采取增加人力、加班等方法加紧进度。第十三章 施工平面图本工程施工现场分为安装工作面、材料堆放区、上料区，详见施工平面图。第十四章 项目部组成及劳动力、施工机具配置第1节 项目部组成项目经理 马爱民安装责任人 刘万成现场技术员 庄 磊质检员 丁凤霞 安全员 马爱民第2节 劳动力配置钢结构安装10名，檩条安装6名，彩板安装工8名。第3节 关键施工机具电焊机 2台 砂轮切割机 2台手提切割机 2台 手枪钻 2把自攻枪 3把 专用剪刀 2把水准仪 1台 汽车吊16 1台两芯电源线 100米 焊把线 50米导链1.5T 2个 其它小型工具在工地按需配置。第十五章 质量确保方法15.1 施工前对相关施工人员进行质量教育，熟悉企业质量目标和工程质量目标，对各工序施工人员均应进行规范和操作规程培训，使她们了解施工工艺、质量要求。15.2 施工前认真做好技术交底，各工序均应严格按规范和操作规程施工。15.3 对全部进场材料、构件均应进行对应检验，不合格，不得私自使用。15.4 严格实施各项质量检验制度,严格做好自检、互检工作。15.5 质量检验员应对各工序进行检验，检验合格后方可许可进行下道工序施工。15.6 检验活动应依据国家行业相关标准，根据标准要求方法、数量对各工序进行全数检验，并做好检验统计。15.7 发觉安装工序质量不合格，应责令施工人员返修、返工，并做好对应统计。 15.8 对不合格品应由质检、技术及项目经理分析研究原因后，按企业处理不合格品相关要求做出处理意见，并采取预防方法，如遇重大问题应汇报企业相关部门。不得私自处理。15.9 对隐蔽工程应立即办理报验手续。15.10 检验所用检测器具应经检定合格。15.11 项目部天天应召开会议，总结质量情况。做好预防工作。15.12 做好成品保护工作,对已完工部位应预防乱踩乱踏，确保屋面完好。第十六章 安全确保方法16.1 工地应成立安全领导小组，负责工地安全工作。16.2 施工人员进入现场前，应进行安全培训和教育。施工过程中，每七天均应召开安会议。班前班后要进行安全教育。16.3 施工责任人应依据工地实际情况和需要制订安全技术方法。16.4 施工前对施工人员进行安全技术交底，让施工人员了解本工序施工安全要求，提升自我保护意思。16.5 对土建单位工地有安全隐患影响本单位施工安全，应和业主协调消除隐患。业主协调不了，要采取有效方法消除隐患。16.6 施工脚手架经过验收合格后方可使用，使用过程中严禁私自除杆件、扣件、斜撑，对脚手架应有专员定时检验，发觉异常应立即采取加固方法。16.7 现场用电应遵守安全用电规程，配电箱应有专员看管，不得随意乱扯乱拉。16.8 电源箱应配置漏电保护器，漏电应经试验合格。16.9 电源线应完好无损，老化不得使用。做好安全检验工作，对施工现场脚手架、现场用电和临时设施均应进行检验，采取有效方法消除安全隐患。为施工人员提供安全施工环境。16.10 电焊作业不得在雨天露天作业。16.11为施工人员提供必需安全防护用具，安全防护用具应完好无损，施工中应检验其使用情况，对不能正确使用应停止施工。16.12 建立健全安全检验制度，对违章行为应进行阻止纠正，发觉安全隐患应立即采取有效方法消除。16.13 建立健全班组安全活动，加强对施工人员安全教育，提升施工人员安全意识。16.14 为施工人员提供良好后勤保障，确保施工人员休息好，预防疲惫，严禁疲惫施工。16.15 关心工人身体健康，严禁带病工作。
