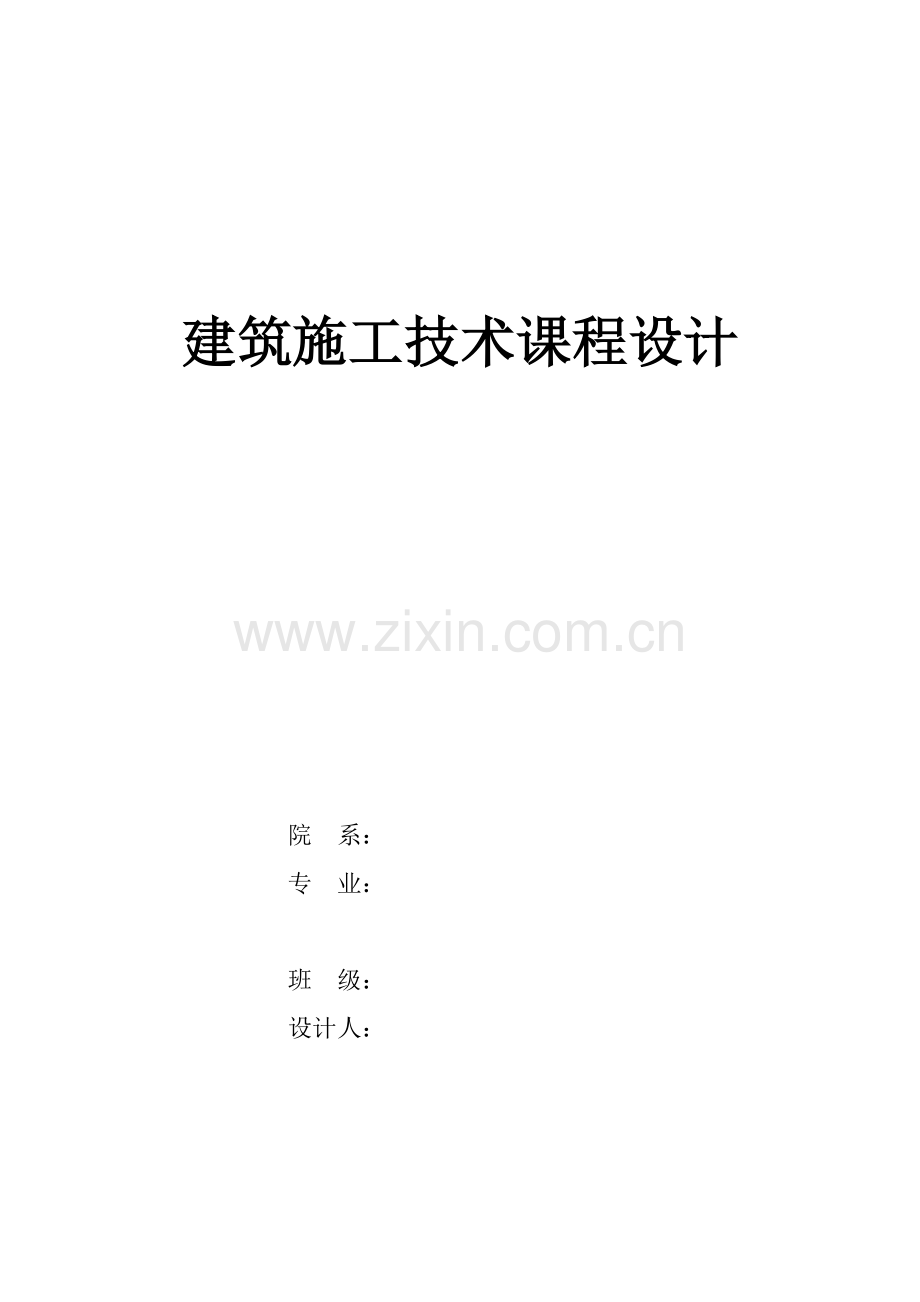

建筑施工技术课程设计院 系： 专 业：班 级：设计人： 建筑施工技术课程设计一、 工程概况该工程在吉林省吉林市郊区，占地面积145.45，层高3.3m，共二层。该别墅离公路90多米远，地处松花江畔、背倚国家级森林公园龙潭山，地处雾凇大桥和龙潭大桥之间，和雾凇宾馆为邻，这里依山傍水、风光旖旎、空气清新、人文厚重。该别墅长12.18米，宽12.00米，高8.19米。二、 设计图纸 底层平面图 二层平面图 正剖面图三、 施工准备（一）技术准备施工单位要参与初步设计、技术设计方案讨论，并据此组织编制施工组织机构。这是施工准备中心步骤，各项施工准备工作全部必需按此进行。施工单位要和建设、设计单位签署协议和相关协议,在确定建设工期和经济效益前提下,明确分工协作责任和权限。多个施工单位共同施工建设项目，由总包单位和建设单位签署总包协议，总包和分包单位签署分包协议,分包对总包负责，总包对建设单位负责,总包和分包之间职责划分要明确详尽。施工单位要主动帮助建设、设计单位做好相关工作，这也是为本身施工准备发明条件。调整布署施工力量。依据工程任务特点，调整施工组织机构，特大工程项目要组建新施工机构。布署结集施工力量，既要满足工程进度要求，又要有利于提升劳动生产率，做到工种配套、人机配套、机具配套，并依据工程布局相对固定施工和劳动组织。（二）、条件准备 1、做好施工物资准备，编制好施工材料供给和设备需要计划 (1)依据工程形象进度和施工物资需要量，分别落实货源厂家进行协议评审，安排运输贮备，以满足开工以后施工生产需要。(2)依据施工图和施工网络计划，按施工进度要求，按施工材料、规格、使用时间、供给厂家、材料贮备定额和消耗定额进行汇总，编制施工材料需要量计划。 (3)施工机械设备准备，要依据所采取施工方案,安排施工进度，确定施工机械类型，数量和进场时间，确定施工机具供给措施和进场后存放地点，编制施工机械设备需要计划，为组织运输和确定施工现场存放位置提供依据。 (4)施工物资准备工作要依据施工预算，施工方法和施工进度计划来确定物资需要量和进入施工现场时间，依据物资需要量和进场批量时间来确定供货厂家签署加工订货供给协议。2、项目经理部应做好劳动力组织准备 建筑施工企业要依据拟建项目规模，结构特点和复杂程度，组建项目经理部。选派适应工程复杂程度和类型相匹配资质等级项目经理，并配置项目副经理，技术管理、质量管理、材料管理、计划管理、成本管理、安全管理等人员。(1)根据开工日期和完工日期及工程量计划，组织劳动力进场。(2)加强对项目经理部人员安全、质量和文明施工等教育。(3)向参与施工人员进行施工组织设计和技术交底，以确保工程项目严格根据设计图纸，施工组织设计，安全操作规程和施工质量验收规范等要求进行施工。 (4)建立职员考勤和考评制度，调动职员施工生产经营主动性和发明性(5)建立工地各项管理制度。要建立工程质量检验和验收制度、工程技术档案管理制度、建筑材料检验验收制度、施工图纸会审制度、施工材料出入库制度、施工机械设备安全操作制度和设备机具使用保养制度等。使之成为约束、规范施工管理人员和施工作业人员行为。3、做好施工现场内部和外部准备，为工程建设快节奏发明条件 (1)施工现场内部准备。项目经理部要根据设计单位提供建筑平面图，搞好“三通一平”，进行施工场地平整，要做到施工现场路通、水、电通和平整场地。要拆除妨碍施工建筑物或构筑物，依据建筑总平面图要求标准和土方竖向设计图，进行挖土方或填土方。对施工现场做补充勘探，深入寻求枯井、防空洞、地下管道、暗沟和隐蔽物，并立即处理，为基础工程施工发明有利条件。建造临时设施，为工程项目正式开工做准备。 (2)施工现场外部准备。关键表现在因为施工单位大全部本身施工力量有限，有些专业施工，安装、运输全部需要和专业化施工单位联合，和其签署分包协议，以确保工程按协议要求和质量要求交完工。四、施工方案介绍1. 土方工程内容：场地平整、浅基础和管沟开挖、路基开挖、深基坑开挖、地坪填土、路基填筑和回填等，和排水、降水、基坑支护等准备工作和辅助工程。平整场地通常要求（1） 平整场地应做好地面排水。平整场地表面坡度应符合设计要求，如设计无要求时，通常应向排水沟方向做成大于0.2%坡度。（2） 平整后场地表面应逐点检验，检验点为每100400取1点，但不少于10点；长度、宽度和边坡为每20取1点，每边不少1点，其质量检验标准应符合相关规范要求。（3） 场地平整应常常测量和校核其平面位置、水平标高和边坡坡度是否符合设计要求。平面控制桩和水准控制点应采取可靠方法加以保护，定时复测和检验；土方不应堆在边坡边缘。1.1.基坑支护和排水、降水1.1.1土方边坡基坑坡面保护方法有以下多个：a) 薄膜覆盖或砂浆覆盖法b) 挂网或挂网抹面法c) 喷射混凝土或混凝土护面法d) 土袋或砌石压坡法1.1.2基坑支护a) 深层搅拌水泥土桩墙b) 钢板桩c) 钢筋混凝土灌注桩排桩挡墙d) 地下连续墙e) 加筋水泥土桩墙（SMW工法）f) 土钉墙1.1.3排水、降水所选建筑位置地下水位低，不需进行排水、降水工程。1.2土方开挖1.2.1土方施工准备工作a) 工程地质情况及现场环境调查b) 编制施工方案c) 清楚现场障碍物，平整施工场地d) 设置测量控制网1.2.2浅基础、槽和管沟开挖基坑开挖通常次序：确定开挖次序和坡度沿灰线切出槽边轮廓线分层开挖修正槽边清底1.3土方回填1.3.1准备工作1.3.2土料选择通常标准a) 碎石类土、沙土和爆破石渣（粒径小于每层铺土厚23），可用于表层下填料。b) 含水量符合压实要求粘性土，可作各层填料。c) 淤泥和淤泥质土，通常不能用作填料，但在软土地域，经过处理含水量符合压实要求，可用于填方中次要部位。d) 碎块皮草和有机质含量大于8%土，仅用于无压实要求土方。含有大量有机质土，轻易降解变形和降低承载能力；含水溶性硫酸盐大于5%土，在地下水作用下，硫酸盐会逐步溶解消失，形成孔洞影响密实性；因以前述两种土和冻土、膨胀土等均不应作为填土。（二）、基础工程 采取砖基础，其强度等级为MU7.5，砂浆强度等级为M5。基础墙下部做成阶梯形。其具体砌法为两皮一收。 1.施工工艺步骤：基底土质验槽施工垫层在垫层上弹线抄平基础施工。 2.施工关键点： 基础施工前，应进行验槽并将地基表面浮土及垃圾清除洁净，立即浇筑混凝土垫层，以免地基土被扰动。当垫层达成一定强度后，在其上弹线、绑扎钢筋、支模。钢筋底部应采取和混凝土保护层相同水泥砂浆垫块垫塞，以确保位置正确。基础上有插筋时，要采取方法加以固定，确保插筋位置正确，预防浇捣混凝土时发生位移。（三） 、主体工程钢筋混凝土工程其关键内容包含：确定施工方法，选择打桩机械，确定打桩次序，桩预制、运输，和沉桩过程中技术和安全方法。 1、施工准备 （1）、场地平整及周围障碍物处理。 （2）、定桩位及埋设水准点。依据施工图设计要求，把桩基定位轴线位置在施工现场正确地测定出来，并做出显著标志。在打桩现场周围设置24个水准点，用以抄平场地和作为检验桩入土深度依据。桩基轴线定位点及水准点，应设置在不受打桩影响地方。 （3）、桩帽、垫衬和送桩设备机具准备。（4）、采取打入法打桩打入法是利用桩锤落到桩顶上冲击力来克服土对桩阻力，使桩沉到预定深度或达成持力层一个打桩施工方法。 2、施工中应该注意多个问题 (1).桩孔中心线平面位置偏差不宜超出50mm，桩垂直度偏差不得超出0.5%，桩径不得小于桩设计直径。 (2).挖掘成孔区内，不得堆放余土和建筑材料，并预防局部集中荷载和机械振动。(3).桩基础一定要坐落在设计要求持力层上，桩孔挖掘深度应由设计人员依据现场地基土层实际情况决定。(4).人工挖掘成孔应连续施工，成孔验收后立即进行混凝土浇筑。(5).认真清除孔底浮渣余土，排净积水，浇筑过程中预防地下水流入。(6).人工挖掘成孔过程中，应严格按操作规程施工。(7).井面应设置安全防护栏，当桩孔净距小于2倍桩径且小于2.5m时，应间隔挖孔施工。3、施工验收资料 桩基施工验收包含下列资料： (1)工程地质勘察汇报、桩基施工图、图纸会审纪要、设计变更单及材料代用通知单等。(2)经审定施工组织设计、施工方案及实施中变更情况。 (3)桩位测量放线图，包含工程桩位线复核签证单。(4)桩孔、钢筋、混凝土工程施工隐蔽统计及各分项工程质量检验验收单及施工统计。(5)成桩质量检验汇报。(6)单桩承载力检测汇报。(7)基坑挖至设计标高桩位完工平面图及桩顶标高图。砌筑工程1) 砌筑砂浆在用塑条布或苫布搭成暖棚内集中拌制，暖棚内环境温度不可低于5。砂浆优先选择外加剂法（外加剂类型及掺量依据其设计及试验确定），水泥采取一般硅酸盐水泥。水泥放在暖棚内，砂堆采取彩条布覆盖。必需时在搅拌棚内生火，并用水箱烧热水用于搅拌施工。2) 砌筑砂浆不得使用污水拌制，且砂浆稠度较高温度合适增大。拌制砂浆所用砂中不得含有直径大于1cm冻块或冰块。拌合砂浆时，水温度不得超出80。当水温超出要求时，应将水、砂先行搅拌，再加入水泥，以防出现假凝现象，搅拌时间比常温增加1/2倍.。3) 外加剂设专员先按要求浓度配制成溶液置于专用容器中，然后再按要求掺量加入搅拌机中拌制成所需砂浆，外加剂法砌筑时砂浆温度不要低于5。4) 对于一般砖、砌块在砌筑前要清除表面冰雪，不得使用遭水浸和受冻砖或砌块。5) 对砖砌体采取“三一”砌法，灰缝小于10mm。每日砌筑后要立即在砌筑体表面覆盖塑料布及麻袋。砌体表面不得有砂浆，并在继续砌筑前扫净砌筑面。每日可砌高度不超出1.2m。6) 砌筑工程质量控制，在施工日志中除要按常温要求统计外，尚应统计室外空气温度、砌筑砂浆温度、外加剂掺量等。7) 砌筑砂浆掺外加防冻剂数量由土建试验室确定，专员负责严格按配比进行计量。8) 当气温低于-15时，提升一级砂浆标号，送砂浆小车加装护盖，以确保一定砌筑温度使砂浆上墙后不致立即冻结。9) 每班砌筑后，砖（浮石块）上不准铺灰，并用草帘等保温材料覆盖，以预防砌体砂浆受冻，继续施工前，先扫净砖面后再施工。10) 冬季进行室内抹灰，需在室内生火，并立即将门窗安装好，必需时，用草帘将窗洞封堵，方便增加室内温度。11) 室内砂浆涂抹时，砂浆温度不能低于5。12) 和墙面涂刷涂料，砌筑砂浆和抹灰砂浆中，均不准掺入含氯盐防冻剂。13) 搅拌所用砂子不能含有冰块和直径大于10mm浆块，砂浆随拌随用，严禁使用受冻砂浆，在砌筑时不准随意向砂浆内加热水。（ 四）、防水工程4.防水工程4.1屋面防水工程建筑屋面防水标准是“以排为主，防排结合”，依据排水坡度分为平屋面和坡屋面两类，排水组织方法分为有组织排水和无组织排水。4.2卷材防水屋面卷材防水屋面包含保温层、找平层、卷材防水层、细部结构四个分项工程。结构层次依次为：钢筋混凝土承重层隔气层保温层找平层-基层处理剂结合层卷材防水层保护层。地下防水工程应遵照“防排结合，刚柔并用，多道防水，综合治理”标准。（五）、装饰装修工程通常抹灰施工程序1、基层处理 表面污物清除，多种孔洞、剔槽墙砌修补，凹凸处剔平或补齐，墙体浇水湿润等。对于光滑砼墙，顶棚应凿毛，以增加粘结力，对不一样用料基层交接处应加铺金属网以防抹灰因基层吸湿程度和温度改变引发膨胀不一样而产生裂缝 2、找规矩 包含贴灰饼、标筋（冲筋）、阴阳角找方等工作。中级抹灰可不做阴角找方；高级抹灰应全部做好；一般抹灰无须做这道工序。（1）贴灰饼和标筋是为了满足墙面抹灰后垂直度、平整度要求，在墙面距阴角100200mm处上下四角用砂浆各做一个标志块。然后在上下两标志块之间分几遍抹出若干条灰埂，使其通长上下标志块相平，作为控制抹灰层垂直、平整依据（冲筋） （2）阴阳角找方指在待抹灰房间内阴角和阳角处，用方尺规方，并贴灰饼控制。同时，对门窗洞口应做水泥砂浆护角，护角每边宽度大于50mm，高度距地面不低于2m。 （3）顶棚抹灰无须贴饼、冲筋。抹灰前应在四面墙上弹出水平线，以控制顶棚抹灰层平整。 3、底层抹灰 底层抹灰俗称“刮糙”。其方法是将砂浆抹于墙面两标筋之间，厚度应低于标筋，务须和基层紧密结合。对砼基层，抹底层前应先刮素水泥浆一遍 4、中层抹灰 中层抹灰视抹灰等级分一遍或几遍成活。待底层灰凝结后抹中层灰，中层灰每层厚度通常为57mm，中层砂浆同底层砂浆。抹中层灰时，以灰筋为准满铺砂浆，然后用大木杠紧贴灰筋，将中层灰刮平，最终用木抹子搓平。 5、面层抹灰 当中层灰干后，一般抹灰可用麻刀灰罩面，高级抹灰应用纸筋灰罩面，用铁抹子抹平，并分两遍连续适时压实收光，如中层灰已干透发白，应先适度洒水湿润后，再抹罩面灰，通常采取钢皮抹子，两遍成活。 装饰抹灰 装饰抹灰和通常抹灰区分在于二者含有不一样装饰面层，其底层和中层做法和通常抹灰基础相同。 （1）水刷石施工工艺： 清理基层湿润墙面设置标筋抹底层砂浆抹中层砂浆弹线和粘贴分格条抹水泥石子浆洗刷养护 （2）干粘石施工工艺： 清理基层湿润墙面设置标筋抹底层砂浆抹中层砂浆弹线和粘贴分格条抹面层砂浆撒石子修整拍平 （3）斩假石施工工艺 做找平层，粘分格条抹面层刮一层水泥浆铺抹水泥石渣石屑浆养护35天弹线：弹出斩剁范围线剁纹拆出分格条清除残渣，素水泥浆。饰面工程 饰面工程是将块材镶贴(安装)在基层上，以形成饰面层施工 1、材料： 饰面砖：通体砖、缸砖、陶瓷锦砖2、饰面工程施工工艺 ：1）施工准备2）饰面砖镶贴工艺3）预制水磨石、大理石、花岗石安装工艺4、饰面砖镶贴工艺 一、内墙通体砖 （1）抹底灰：6厚1：3水泥砂浆打底并划毛（2）排砖、弹线：排砖从阳角开始，竖线间距1m左右，横线在墙裙上口； （3）贴灰饼：用混合砂浆和废瓷砖，间距1.5m，上下靠尺找垂直，横向拉线找平，阳角处两面垂直； （4）贴瓷砖：（5）嵌缝：专用嵌缝材料：白水泥浆，次日养护。 5、建筑涂料施工 一、基材1、墙面平整无脱层、空鼓、面层无裂缝、无显著砂眼等缺点。如超出此范围，将采取腻子填补找平，再用砂纸打磨平整。2、面层达成高级抹灰水平，平整齐净、颜色均匀、无裂纹、无显著接茬、无灰尘、油污、无外露钢筋、铁丝、木屑、棱角，灰线平直方正，清楚美观。3、基层碱性：基层墙面PH值低于10。4、基层含水率：基层含水率小于8% ，新粉刷砂浆面层要经过3个星期左右才能施工。5、表面污物：表面尘土、油污等要用钢丝刷、合成洗涤剂等加以去除，或用粗砂布打磨洁净，清匀打磨完成后方可施工。6、根据我企业对外墙涂料装饰工艺要求采取施工工艺。1满刮腻子(粗刮)将较大缺点基础修复补平。2细刮腻子将基层精细刮平修复,检验腻子层是否平整牢靠,线条是否平直。二、封闭底漆辊涂封闭底漆，封闭混凝土表面毛细孔，增强面漆附着力和抗碱性。三、面漆在涂刷第一道面漆前，先检验封闭底漆是否辊涂均匀或是否有漏刷地方,合格后方可进行下一步：应先上后下，分段分步进行，刷槎最好甩在分格条或阴角处，涂刷时首尾相接，涂刷方向长短一致。因为涂料干燥快，应勤蘸快刷，通常先刷窗套凸线，再刷大面，涂刷时涂层应厚薄一致，颜色均匀。通常在第一道面漆施工完成4小时后才能涂刷第二道面漆，具体视当初天气情况而定。四、施工技术质量要求施工时要求温度高于5，环境湿度低于85%，以确保成膜良好。1、 使用涂料时，必需将涂料搅匀，并不得任意加水;2、 接槎严格实施操作规程，留在施工缝或阴阳角处，不得任意停工甩槎;3、 阴雨天应停止施工。确保后一遍涂料在前一遍涂料表干后进行。外墙质量验收及成品保护一、质量验收主控项目：1、 全部材料品种、质量、性能应符合设计要求和本规程要求性能;2、 外墙涂层做法应符合对应技术规范和设计要求;3、 外墙涂料和墙体以之间必需粘结牢靠，无脱层、空鼓及裂缝。通常项目：表面平整、洁净、接茬平整、线角须直、清楚、毛面纹路均匀一致。二、成品保护1、 施工每完成一步，在未达成下步施工标准前严禁任何人员触摸、踩踏等;2、 各涂层硬化前严禁水冲、撞击
