建筑暖卫阀门检验工法
工法编号：RJGF(闽)—S7—
完成单位：福建六建建设集团
关键完成人：张用樑 林永明 陈陶隆 林章胞
1 序言

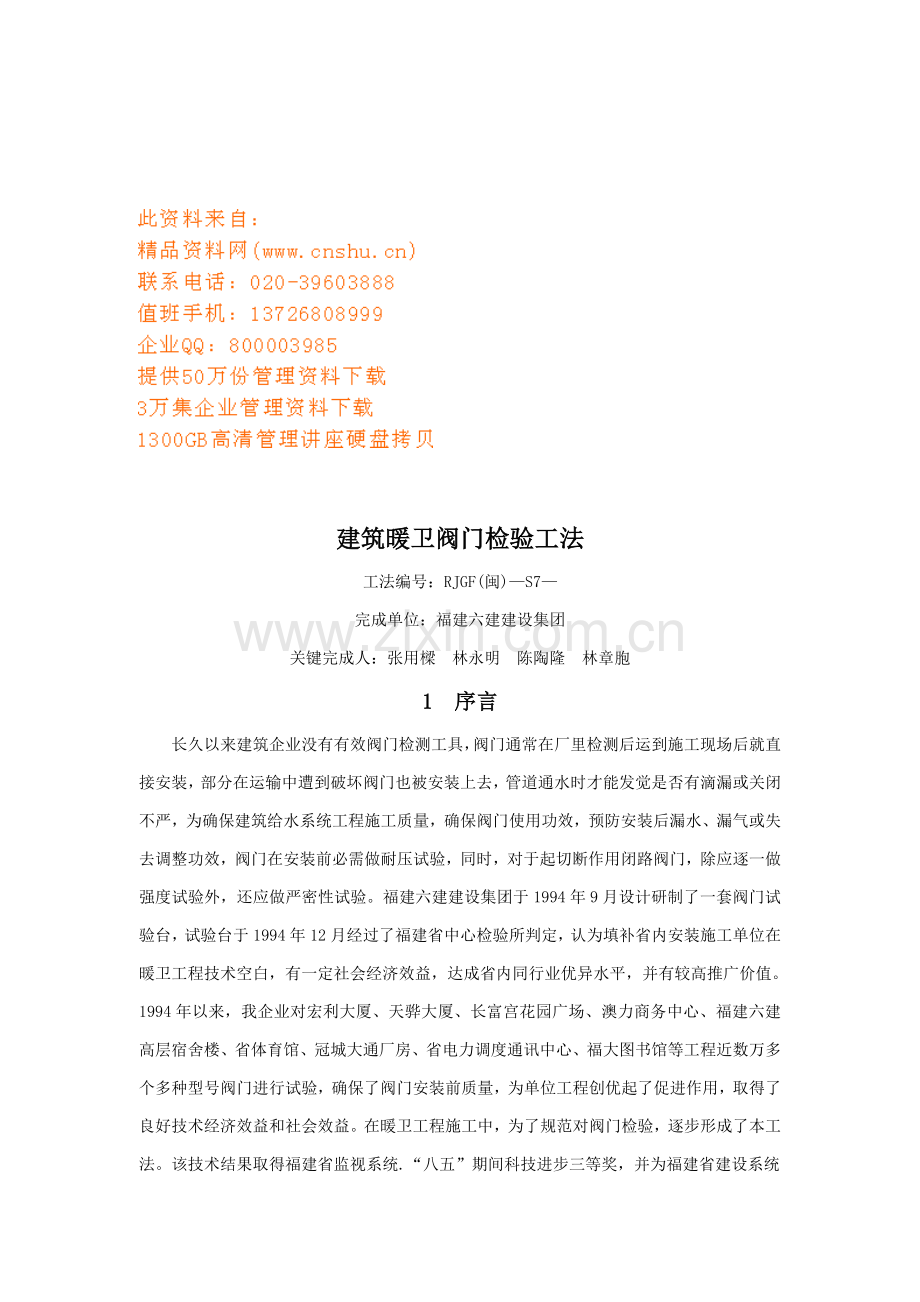

长久以来建筑企业没有有效阀门检测工具，阀门通常在厂里检测后运到施工现场后就直接安装，部分在运输中遭到破坏阀门也被安装上去，管道通水时才能发觉是否有滴漏或关闭不严，为确保建筑给水系统工程施工质量，确保阀门使用功效，预防安装后漏水、漏气或失去调整功效，阀门在安装前必需做耐压试验，同时，对于起切断作用闭路阀门，除应逐一做强度试验外，还应做严密性试验。福建六建建设集团于1994年9月设计研制了一套阀门试验台，试验台于1994年12月经过了福建省中心检验所判定，认为填补省内安装施工单位在暖卫工程技术空白，有一定社会经济效益，达成省内同行业优异水平，并有较高推广价值。1994年以来，我企业对宏利大厦、天骅大厦、长富宫花园广场、澳力商务中心、福建六建高层宿舍楼、省体育馆、冠城大通厂房、省电力调度通讯中心、福大图书馆等工程近数万多个多种型号阀门进行试验，确保了阀门安装前质量，为单位工程创优起了促进作用，取得了良好技术经济效益和社会效益。在暖卫工程施工中，为了规范对阀门检验，逐步形成了本工法。该技术结果取得福建省监视系统.“八五”期间科技进步三等奖，并为福建省建设系统1997-1998年度科技结果关键推广项目之一。
2 特点

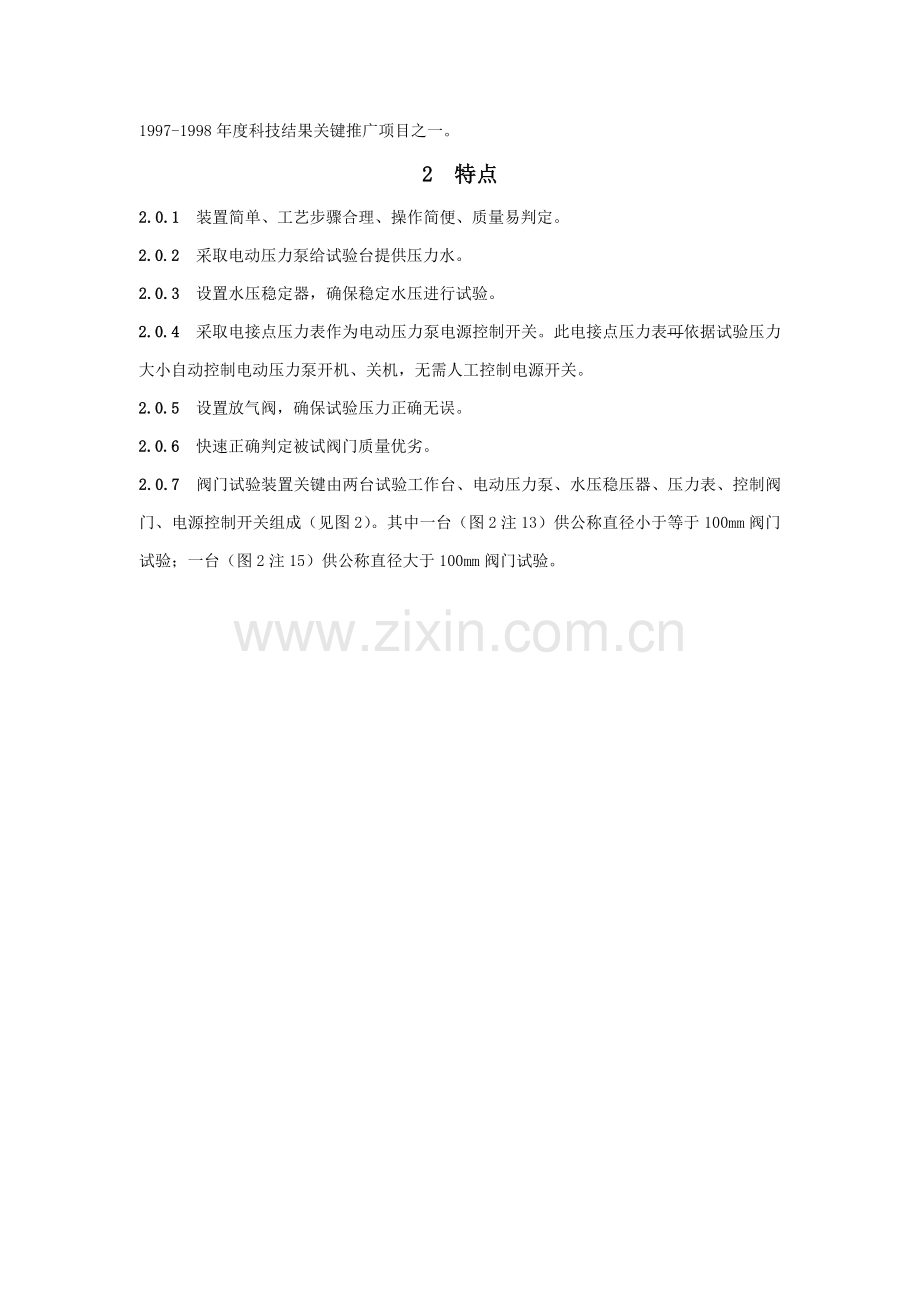

2.0.1 装置简单、工艺步骤合理、操作简便、质量易判定。
2.0.2 采取电动压力泵给试验台提供压力水。
2.0.3 设置水压稳定器，确保稳定水压进行试验。
2.0.4 采取电接点压力表作为电动压力泵电源控制开关。此电接点压力表可依据试验压力大小自动控制电动压力泵开机、关机，无需人工控制电源开关。
2.0.5 设置放气阀，确保试验压力正确无误。
2.0.6 快速正确判定被试阀门质量优劣。
2.0.7 阀门试验装置关键由两台试验工作台、电动压力泵、水压稳压器、压力表、控制阀门、电源控制开关组成（见图2）。其中一台（图2注13）供公称直径小于等于100mm阀门试验；一台（图2注15）供公称直径大于100mm阀门试验。

图2 阀门试验装置示意图
3 适用范围
本试验工作台适适用于公称直径250mm以下多种闸阀，截止阀、止回阀、蝶阀强度和严密性试验，最大试验压力可达2.5MPa。

4 工艺原理
把被试验阀门小等于50mm阀门放在试验台（图2注13）；大于50mm阀门放在试验台（图2注15）；进出口两端夹紧在试验台上，电动压力泵将压力水经过管道输送到水压稳压器，先将稳压器内压力充足，使稳压器内水压稳定在被试验阀门要求压力值上，再由稳压器将保持一定压力压力水输送到试验台上阀门处，给阀门一边内舱充水，使阀门有水这边保持一定压力做试验，另一边利用设备进行固定，依据压力改变正确地判定被试阀门质量优劣。对于存在质量问题阀门在试验过程中能正确快速地找出质量问题所在及渗漏具体部位。设备进水管采取最小规格阀门对应管道，不一样大小阀门应更换对应密封垫进行密封即可对阀门进行充水试压。
5 施工工艺步骤及操作关键点
5.1 工艺步骤
工艺步骤见图5.1。
试验前检验阀门外观质量
检验试验装置进行试运转
阀门安装在工作台上
打开放气阀，开启泵送压力水、放空气
关闭放气阀
排净阀体内部积水，密封面涂防锈漆
进仓或进工地安装
填写阀门强度和严密性试验统计
编入工程质量确保资料
强度试验
严密性试验

编入工程质量确保资料
进仓或进工地安装
填写阀门强度和严密性试验统计
严密性试验
强度试验
图5.1 工艺步骤图
5.2 操作关键点
依据编制单位要求该节不公开，如需要请和编制单位商取。
5.3 劳动力组织
5.3.1 劳动力组织应符合以下要求：
1 阀门试验过程应有分部施工员、试验员和操作工人共同来完成，工程监理和业主代表参与并对试验结果进行质量判定。（表5.3.1）
2 试验员应对机具保管检验并将压力表按期送检。
3 分部施工员应对试验过程进行质量判定，并做好试验统计。
表5.3.1 劳动组织表
序号
单项工程
所需人数
备注
1
建设单位管理人员
1

2
监理单位管理人员
1

3
施工单位管理人员
1

4
施工单位试验人员
1

5
施工单位操作人员
2

合 计
6

6 材料和设备
6.0.1 为确保试验质量可靠，技术指标正确，整套设备每十二个月应检修保养1次。
6.0.2 压力表应按要求每六个月送计量所判定。
7 质量控制
7.1 质量控制标准
7.1.1 施工时，阀门试验和工程质量控制和验收应严格根据《建筑给排水及采暖施工质量验收规范》GB 50242实施。
7.2.2 被试验阀门技术指标达成相关国家产品标准。
7.2 质量确保方法
7.2.1 严格根据设计单位确定阀门型号、规格选型，并按阀门试验步骤及操作关键点做好阀门安装前了质量控制；
7.2.2 试验室设试验员一人，由含有一定专业技术人来担任，负责以下工作：
1 阀门强度和严密性试验；
2 搜集编写相关试验统计；
3 主持设备保养维修，压力表送检。
7.2.3 试验不合格阀门应给予退回厂家。
7.2.4 未经试验合格阀门严禁安装在工程上。
7.2.5 阀门试压对应时间应依据不一样材质规格阀门按表7.2.5进行试压。
表7.2.5 阀门试验连续时间
公称直径DN
（mm）
最短试验连续时间（s）
严密性试验
强度试验
金属密封
非金属密封
≤50
15
15
15
65~200
30
15
60
250~450
60
30
180

8 安全方法
8.0.1 为确保设备安全运行，电源开关设置漏电保护器，机台设备及管道做好接地保护，确保用电安全。
8.0.2 试验员由安全技术部门对其进行安全培训，合格后上岗。
8.0.3 制订试验相关安全职责，严格实施相关安全要求，非试验员严禁开机试验。通常人员未经同意不得进入试验室。
9 环境保护方法
9.0.1 试验中，严格按企业相关质量管理体系文件要求，控制好试验室环境保护指标，建设绿色试验室。
9.0.2 临时用水设施环境保护方法应按下列要求实施：
1 派专员定时对试验室临时用水设施水管、水表、水龙头进行检验，发觉跑漏水及用水设施损坏时立即安排专员修复；
2 派专员负责用水设施日常维护工作。
9.0.3 临时用电设施环境保护方法应按下列要求实施：
1 派专员定时对试验室临时用电设施：配电室、变压器、电工房、用电管线等进行检验，发觉跑漏电、漏油（变压器）及用电设施损坏时使安排专员修复；
2 派专员负责用电设施日常维护工作。
10 效益分析
10.0.1 阀门试验台投入使用4年多，对近数万个多种型号规格阀门进行强度和严密性试验，确保了阀门在安装前质量，降低了工程返工费用，确保了工期，为单位工程创优起了促进作用。每十二个月可节省3～5万元。
10.0.2 阀门漏水或失去调整功效，影响用户使用。把好阀门安装前质量关，工程交付使用后，不仅用户满意，而且也维护了施工单位信誉。
1 工程交付使用后，安装在管道井阀门如有漏水，难以修复，常年累月漏水，污水渗漏墙面，污染生活环境。阀门安装前确保了质量，杜绝了漏水原因，美化了生活环境。
2 因为阀门质量造成生活水泵不能正常供水问题得以处理，用户生活用水得到保障。
安装在屋面水箱管路或总体给水官网上止回阀密封不漏水，确保了调整功效，避免了水箱自来水从溢流口流失，而造成浪费现象。
11 应用实例
自1994年以来，本工法成功地应用于福建六建高层宿舍楼、省体育馆、冠城大通厂房、省电力调度通讯中心、福大图书馆等工程，安装在多种给水管道上阀门，均为由我企业施试验室试验合格阀门，工程质量满足规范和协议要求，现以福大图书馆工程为例进行说明：
11.0.1 工程概况
福大图书馆工程为福建省关键建设项目。地下一层，地上五层，局部九层。框架钢筋砼结构，局部钢结构。建筑面积为35396㎡，建筑最大总高度为59.9m。建筑物总宽为98.10m，总长为104.10m。本工程为装饰装修一次到位，要求高，起点高。工程投资总造价约为2.1亿元。本企业承建范围内决算造价为1.5亿元。本工程为8月31日开始施工到9月5日完工，历时3年。本工程采取阀门型号多，数量多，其中DN50及以下39个，DN60及以上150个。
11.0.2 施工情况
福大图书馆给排水管道众多，阀门型号多、数量多，阀门采取福斯特品牌，对于起切断作用闭路阀门，逐一做强度试验及严密性试验；其它按阀门数量10%抽检，取上端整数数量，在试验过程中发觉部分阀门阀杆处渗水，对这种型号阀门再抽取10%进行试验，符合要求，阀杆渗水阀门经过旋紧处理后重新再试验均能符合。经过试验批次阀门立即安装到管道上，确保了工程质量和工程工期进度。
11.0.3 工程评价
经回访检验，经过试验各批次阀门，均未发觉任何质量问题，受到用户好评；取得了一定经济效益和社会效益。
伴随现代建筑高度发展，设计安装供水管和多种型号阀门规格越来越大，供水管网水压也越来越高，本项目技术应用也起了越来越关键作用。
