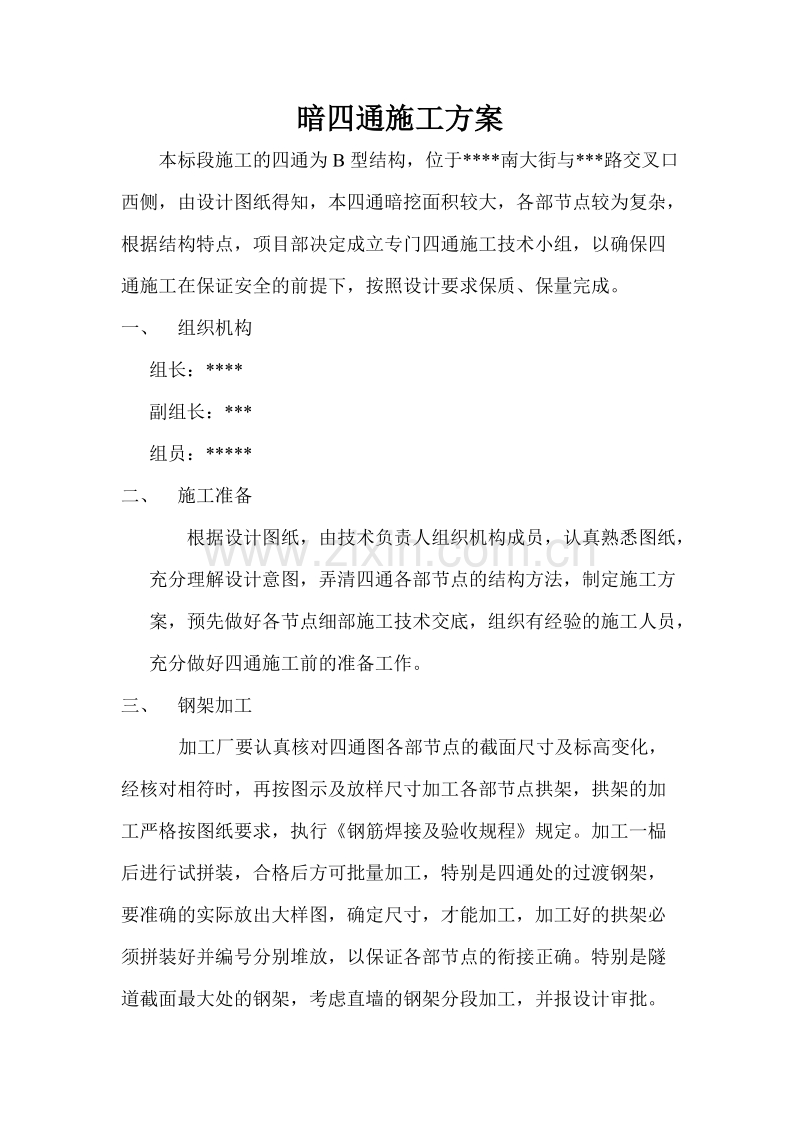

暗四通施工方案本标段施工的四通为B型结构，位于*南大街与*路交叉口西侧，由设计图纸得知，本四通暗挖面积较大，各部节点较为复杂，根据结构特点，项目部决定成立专门四通施工技术小组，以确保四通施工在保证安全的前提下，按照设计要求保质、保量完成。一、 组织机构组长：*副组长：* 组员：* 二、 施工准备根据设计图纸，由技术负责人组织机构成员，认真熟悉图纸，充分理解设计意图，弄清四通各部节点的结构方法，制定施工方案，预先做好各节点细部施工技术交底，组织有经验的施工人员，充分做好四通施工前的准备工作。三、 钢架加工加工厂要认真核对四通图各部节点的截面尺寸及标高变化，经核对相符时，再按图示及放样尺寸加工各部节点拱架，拱架的加工严格按图纸要求，执行钢筋焊接及验收规程规定。加工一榀后进行试拼装，合格后方可批量加工，特别是四通处的过渡钢架，要准确的实际放出大样图，确定尺寸，才能加工，加工好的拱架必须拼装好并编号分别堆放，以保证各部节点的衔接正确。特别是隧道截面最大处的钢架，考虑直墙的钢架分段加工，并报设计审批。四、 施工工艺遵照设计意图，I-I剖面方向先行施工，在隧道进深至A类钢架处时，由测量人员准确测量隧道中心线，安放拱架时可以按在加工厂放样加工的钢架，根据设计要求的拱架间距，按编号逐一安放，将拱架中心与隧道中心重合，这样才能保证隧道渐变处的弧形尺寸。至渐变增大段时，根据此处渐变的设计标高，预先打超前管棚，管棚由32*3.25的钢管组成，长3.0米，钢管顶端制成锥形，在管前端1.5米范围内钻直径为8mm呈梅花状分布的孔，用引孔启引孔，引孔仰角根据渐变段的渐变高度确定，环向间距为30cm，如土质为沙土可考虑管棚间距加密，用风镐将钢管灌入土中，布设范围为整个掏挖部分的顶部，然后进行水玻璃注浆，待土制固化后，进行上拱的土方掏挖，上拱土方掏挖要根据土质情况确定进深尺寸，严禁超挖，钢拱架不得直接放在土上面，必须用事先预制好的混凝土垫块，垫块尺寸为20cm*20cm，以防止拱架下沉，然后进行钢筋网片及纵向连接筋的安装，报请监理验收后进行喷射混凝土施工。在进行C类钢架施工时，因此处断面较大，土方掏挖是采用全断面环形掏挖法，亦即先上拱继而侧墙留核心土的施工方法。严格控制超挖，如侧墙土质为砂土，则超前管棚的布设为隧道掏挖的整个断面，尤其要注意的是，C类钢架于B类钢架衔接处的施工，C类钢架的上拱连接板，要以B类钢架上拱顶的弧形变化标高确定其高度，要求标高正确，满足设计截面要求，以备在B类钢架施工时能衔接正确。此段施工时，直墙要分段施工，加密锚杆数量，必须安装一段支护一段，一侧墙施工完毕后再进行另一侧墙施工，钢架的安放严格按照设计要求的间距，钢筋网片及连接筋的焊接符合规范要求。并且每隔2米于隧道拱顶中心用工字钢加以支撑，以防止拱顶下沉。如此工序循环完成I-I剖面的隧道施工。然后进行-剖面的施工，此处施工时，按照图示截面尺寸，将C类钢架连接板出的螺栓松开，卸下直墙钢架，安放B类钢架于C类钢架连接的第一榀，然后用工字钢将拱顶位置牢固顶住，再进行第二榀的安装，然后进行喷射混凝土施工，待混凝土强度达规定要求时方可拆下支顶立柱。如此循序渐进完成-剖面的施工。四通施工中，测量人员要随时进行量控监测工作，它是保证质量的重要环节，隧道内的两侧包括：拱顶下沉两侧，净空水平收敛量测。拱顶测装点采用圆钢或测点勾，载施焊前焊在钢拱架顶部的下侧，并在隧道内适当位置设后视点，定期与地面标注点进行联测；收敛量测断面间距四通处2米，控制点在施焊前焊在钢架上，其下部90cm不得有妨碍量测物体。为保证喷层与土层密贴，控制地表下沉，四通施工完毕后要及时进行注浆，按每2米一个注浆控进行后背注浆，充填水泥浆液，配比为灰：砂-1：1.5-3，注浆压力不小于0.4Mpa。五、 质量控制1. 严把材料进场关，不合格的施工材料拒绝进场。2. 严格计量制度，控制喷射混凝土的配合比。3. 四通施工前技术负责人要专门召集施工人员进行图纸的熟悉工作，各部节点，技术人员要认真执行技术交底制度。4. 严格施工工序，认真对待四级验收，上道工序不合格决不进行下道工序施工。六、 安全措施1. 贯彻“安全第一，预防为主”的方针，根据实际情况制定安全技术交底，保障职工安全和设备不受损害。2. 组织有经验的技术骨干监督施工，对开挖的土体积喷射支护进行观察，根据实施经验判断，发现土体变化，及时提醒作业人员，果断采取措施加固掌子面。3. 喷浆手戴好个人防护面具。* 杭州嘉意德科技有限公司是由业内资深人士新兴组建而成。主营项目：为建筑行业信息化应用提供一系列解决方案，业务方向为两大块：1，行业性站点（http:/ “好创意，好品德”一直是公司倡导的人文文化。我们注重人品，即：好品德；注重员工品味，尊重员工创意，即：好创意。购买过施工组织设计大全的用户购买我公司任一款软件产品均按8折优惠！公司系列产品： 工程竣工资料制作与管理软件 临时用电设计计算软件 施工安全验算软件 标书制作与管理软件 网络计划编制制作软件 施工平面图布置软件 电力工程资料软件 高支模架计算软件 建邦监理工程师 施工组织设计大全钢结构工程设计cad图纸及效果图大全别墅设计cad图纸及效果图大全室内装饰模型及效果图大全杭州嘉意德科技有限公司电话：[phone] 13735520851 网址：http:/
