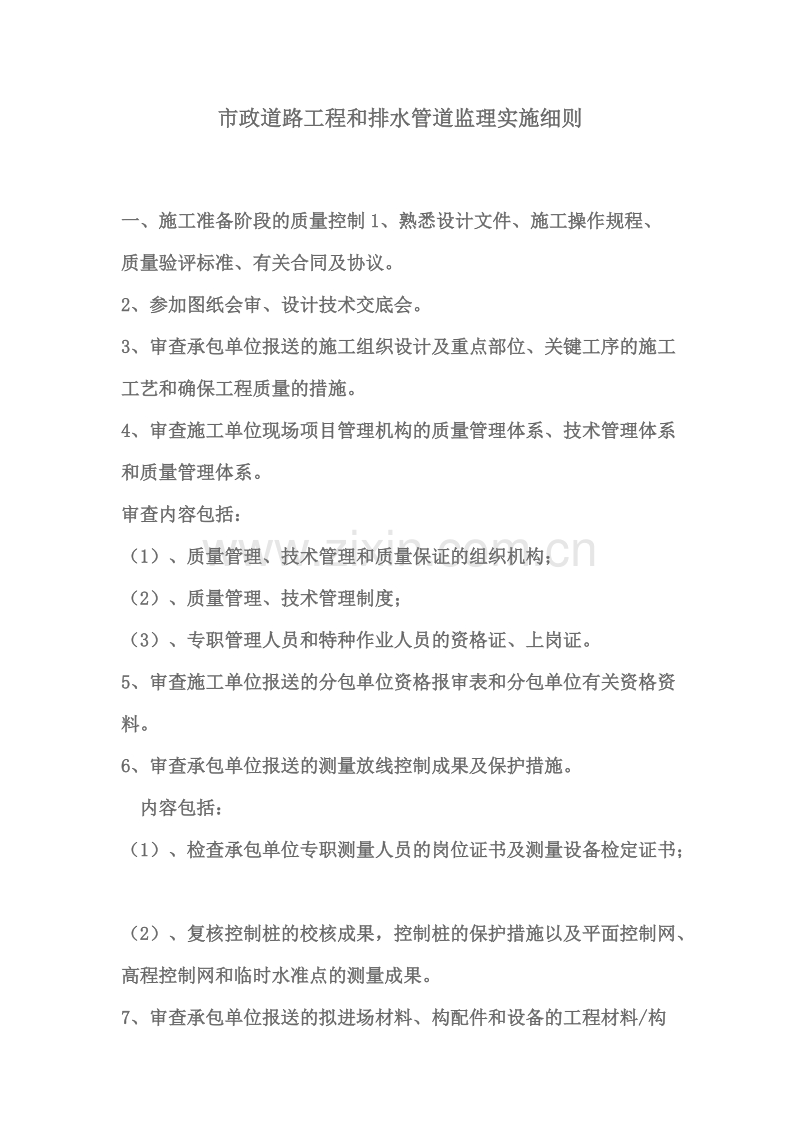

市政道路工程和排水管道监理实施细则.doc

市政道路工程和排水管道监理实施细则一、施工准备阶段的质量控制1、熟悉设计文件、施工操作规程、质量验评标准、有关合同及协议。2、参加图纸会审、设计技术交底会。3、审查承包单位报送的施工组织设计及重点部位、关键工序的施工工艺和确保工程质量的措施。4、审查施工单位现场项目管理机构的质量管理体系、技术管理体系和质量管理体系。审查内容包括：（1）、质量管理、技术管理和质量保证的组织机构；（2）、质量管理、技术管理制度；（3）、专职管理人员和特种作业人员的资格证、上岗证。5、审查施工单位报送的分包单位资格报审表和分包单位有关资格资料。6、审查承包单位报送的测量放线控制成果及保护措施。 内容包括：（1）、检查承包单位专职测量人员的岗位证书及测量设备检定证书；（2）、复核控制桩的校核成果，控制桩的保护措施以及平面控制网、高程控制网和临时水准点的测量成果。7、审查承包单位报送的拟进场材料、构配件和设备的工程材料/构配件/设备报审表及其质量证明材料。8、审查承包单位报送的工程开工报审表及相应资料。二、施工阶段的质量控制（一）、路基工程质量控制1、预控措施（1）、检查施工单位的人员组织机构是否落实，督促施工单位按已审批的施工方案进行施工；（2）、探明地下管线设施走向，并加以保护；（3）、对控制桩进行复测和施工放样工作予以抽查；（4）、清除路基范围内的杂物和障碍物；（5）、排引处理影响施工的地面水和地下水；（6）、依据进场压实机具性能进行实地压实试验，确定有效压实厚度和压实遍数等施工参数；（7）、对填方土样作击实试验，以得出最佳含水量和最大密实度的技术数据。2、施工阶段的质量控制（1）、路基填土不得使用腐殖土、生活垃圾土和淤泥；（2）、路基填土不得含草、树根等杂物，粒径超过10cm的土应打碎；（3）、新填路基地段，应将原地面翻松整平、压实。若原地面横坡度陡于1:5时，应将原地区挖成台阶形，台阶宽度不小于1m，高度不宜大于30cm.；（4）、填筑路堤必须在整个宽度内分层填筑碾压，逐层检验压实度，最大厚度必须与压实机具的功能相适应，一般不超过2030cm，具体厚度应由现场试验确定。填筑时应先填路中，逐渐填至路边。原地面不平时，应从低处开始填筑；（5）、路堤填土宽度每侧应宽于填层设计宽度，压实宽度不得小于设计宽度，最后削坡；（6）、不同种类的土必须分段分层填筑，不应混杂。用不同土填筑的层数宜少。不因潮湿及冻融而变更体积的优良土应填在上面。如用透水性较差的土填筑地基下层，其工作面宜作成24%的双向横坡，以利排水。填筑上层时，不应包复在透水性较好的下层填土的边坡上。（7）、若填方分几个工作段施工，两段交接处不在同一时间填筑时，则先填地段应按1:1坡度分层留台阶；若两个地段同时填筑，则应分层相互交叠衔接。其搭接长度不小于1m；（8）、路基处于地下水位较高与湿软地区，应设隔离层；（9）、路基挖土必须按设计断面自上而下开挖，不得乱挖、超挖，严禁淘洞取土。如有超挖，应按规定进行回填和分层压实；（10）、开挖至路基顶面时应注意预留碾实沉降高度。其数值可通过试验确定；（11）、挖方路段路槽底面以下30cm范围内应全部翻松后，回填压实到规定压实度；不填不挖路段原地面以下30cm范围内土的压实度也应达到规定的要求；（12）、旧路加宽应先清出旧路边坡表面松土草皮，再顺旧路边坡稍向内倾斜做成台阶，台阶高度应为一层填土的压实厚度，其高宽比应为1:1.5；（13）、路基压实标准遵照有关规定或设计要求；（14）、路基压实后不得有翻浆、“弹簧”现象。局部翻浆、“弹簧”可用换土法进行处理。3、分项验收和质量控制，施工单位自检合格后，向监理申报检验并确认签证。（1）、执行有关质量检验评定标准。（见下表）（2）、填土土样试验报告及全线压实试验报告；（3）、测量记录、施工记录；（4）、自检记录、检测报告；（5）、质量评定记录。（6）、督促施工单位提交以下资料并予以签证：1、 土样试验报告2、 压实度试验报告3、 隐蔽工程检查记录4、 分项工程报审表5、 路基基底检查表6、 路基完成情况检查表。7、 工序质量评定表允许偏差应符合下表：序号 项目 压实度及允许偏差 土路床 石路床1 压实度（030）CM 快速路和主干路 重型击实 95 次干路 轻型击实 98 重型击实 93 支干路 轻型击实 95% 重型击实 90% 2 中线高程 20mm 20mm3 平整度 10mm 30mm4 宽度 不小于设计规定 100mm5 横断高程 20mm且横坡差不大于0.3 横坡差0.54、特殊情况的处理 特殊情况：（1）、路堤沉陷；（2）、路基边坡坍方；（3）、路基沿原地面坡滑动；（4）、特殊地质水文情况的毁坏。 产生以上病害的原因：（1）、不良的工程地质和水文地质条件；（2）、不利的水文与气候因素；（3）、设计的不合理；（4）、施工不合规范。 发生以上情况后应立即通知有关部门查找原因，制定合理的补救措施，确保路基质量符合规定要求。（二）、路面基层及底基层工程质量控制1、 预控措施（1）、督促施工单位恢复和检查道路中线、路基边线，复核重要桩号及坡度变化处高程；（2）、审查原材料的质量证明资料、配合比设计及有关试验报告；（3）、铺筑试验路。督促施工单位就混合料的拌和、摊铺、压实（不同厚度的不同碾压遍数）等工艺过程和数据进行系统整理。2、 施工中的质量控制（1）、混合料应配料准确，拌和均匀，摊铺平整，碾压密实。当天拌合的稳定类（半刚性）混合料必须3h前铺完、碾压成型；（2）、以路拌法施工的稳定土类（半刚性）结构，若同时掺以石灰、粉煤灰等（俗称二灰土）应采用预先拌和法施工，即先将二灰按配合比在拌和机中拌匀，再运到现场摊铺在已准备好的土料或砂砾料上，然后进行路拌，先干拌后湿拌，均匀整平后立即进行碾实；（3）、厂拌法施工：混合料在拌和站拌好后运往工地，。其材料配合比应予严格控制，必须保证配料准确，拌和均匀；（4）、摊铺成型后，先用轻型压路机初压，再以重型压路机碾压，先慢后快、先边后中、先低后高，直至全宽范围内都达到规定的压实度；（5）、压实完成后应及时取样检验，每1000m2检验1处，路段压实合格率的标准是：合格率达100%者为合格，不足100%者为不合格。不合格者应及时处理；（6）、碾压成型后，必须在潮湿状态下洒水养生，严禁用水管直接冲洒，养生期一般为7天。养生期内应封闭交通，必须通行的工程车，车速不得超过15Km/h；（7）、石灰、粉煤灰类混合料基层，其混合料应拌合均匀，色泽调和一致，砂砾（碎石）最大粒径不大于50mm，大于20mm的灰块不得超过10%，石灰中严禁含有未消解颗粒。无明显的粗细颗粒离析现象。用12t以上压路机碾实后，轮迹深度不得大于5mm，并不得有浮料、脱皮、松散现象；（8）、砂石基层表面应坚实、平整，不得有浮石、粗细料集中现象。碎石基层表面应坚实、平整，嵌缝料不得浮于表面或聚集形成一层。沥青贯入式碎石基层的施工除按碎石基层要求外，还要求表面无积油、漏浇现象。以上各种基层用12 t以上压路机碾压后，轮迹深度不得大于5mm；（9）、石灰土类基层中灰土中粒径大于20mm的土块不得超过10%，但最大土块粒径不得大于50mm。灰土应拌和均匀，色泽调和，石灰中严禁含有未消解颗粒。用12 t以上压路机碾压后，轮迹深度不得大于5mm，并不得有浮土、脱皮、松散现象；（10）、块石基层的块石必须直立紧靠、大面朝下、嵌楔密实、不得有叠铺现象。3、 分项验收及质量控制，施工单位自检合格后，向监理申报检验并确认签证。（1）、执行有关质量验评标准，主要内容有：a、三线：左、右边线、中线；b、六度：厚度、压实度、平整度、中线两侧宽度、横坡度、均匀度；c、三量：含水量、含泥量、含灰量。（2）、审查原材料出厂合格证及试验报告；（3）、审查混合料配合比试验报告；（4）、审查施工记录、自检记录、检验报告；（5）、审查质量评定记录。（6）、督促施工单位提交以下资料并予以签证：1、 测量复核记录2、 隐蔽工程检查记录3、 分项工程报审表4、 基（垫）层完成情况检查表5、 工序质量评定表6、 道路弯沉值测量记录表7、 压实度试验报告块石基层允许偏差序号 项目 允许偏差 检验频率 范围 点数1 厚度 -10% 1000 12 宽度 不小于设计规定 40m 13 中线高程 30mm 20m 14 横坡 30且不大于1 20m 路宽（m） 9 2 915 4 15 6石灰、粉煤灰类混合料基层允许偏差序号 项目 允许偏差及压实度 压实度及允许偏差 垫层 稳定基层1 压实度 重型击实95 重型击实952 平整度 10mm 15mm3 厚度 10mm +20mm,-10mm4 宽度 不小于设计规定 不小于设计规定5 中线高程 20mm 20mm6 横坡 20mm且不大于0.3 20mm且不大于0.3（三）、沥青混凝土路面工程质量控制1、 施工前质量控制（1）、原材料准备，包括：a、沥青材料的品种和标号须符合设计要求，其针入度、延度、软化点等技术指标须符合设计要求和施工规范规定。沥青材料的加热温度不应超过140170C，加热至施工温度后的保温时间不应超过6小时，当天加热的沥青应当天用完；b、粗骨料：应具有足够的强度和耐磨性，表面应洁净，干燥、泥土含量应小于1%；有良好的颗粒形状，以接近立方体多棱角的碎石为好；扁平细长颗粒不应超过15%；当采用砾石拌制混合料时，5mm以上颗粒中至少应有50%碎石或扎制砾石；磨耗率小于6%，吸水率小于3%；c、细骨料：石屑或砂应坚硬，有一定棱角，且有适当级配；砂最大粒径小于5mm，含水量小于5%；石屑最大粒径小于10mm，含0.074mm以下粉料不超过5%；d、矿粉：一般采用低标号水泥或磨细石灰石粉，应具有足够的细度，小于0.074mm的颗粒应不小于80%，且干燥，疏松，不结团，不含杂质，亲水系数不应大于1.0 。（2）、施工机具的准备；（3）、测量放样结果及控制措施；（4）、基层表面清理应平整、干燥、粗糙、无浮砂、杂物。2、 施工中质量控制（1）、施工现场应根据混合料组成设计的配合比进行试拌，试铺，并对碾压12h后进行钻芯取样、报审；（2）、计量装置必须良好，严格控制称量误差；（3）、沥青混合料的出厂温度应视地区和温度而定，一般不宜超过130160C，改性沥青可提高1020C；（4）、出厂混合料应均匀一致，无花白石子和粗细料分离、结团等现象，一般观察：油多发亮，油少发散，过火焦红；（5）、抽检摊铺温度110150C，改性沥青提高1020C；（6）、注意压实顺序：一般是先轻压后重压，先钢轮压路机后轮胎压路机，先边后中，两次碾压时要使轮迹适当重合；（7）、控制压实温度：初压不高于100120C，终压不低于7050C；（8）、碾压成型后对压实度进行检查，不合格时应找出原因，予以调整；（9）、成型后的沥青混凝土路面的性能（包括压实度，平整度，沥青用量等）和外形（包括宽度，厚度，中线高程，路拱坡度等）的允许偏差应符合规范的规定。不得有脱落、掉渣、裂缝、推挤、烂边、粗细料集中现象，接茬应紧密、平顺、烫缝不应枯焦。3、 交工验收质量控制，施工单位自检合格后，向监理申报检验并确认签证。（1）、执行有关质量验评标准，包括：a、表面平整、坚实，颗粒分布均匀，不得有脱落、掉渣、裂缝、拥动、烂边、搓板、粗细料集中、泛油等现象；b、用12t以上压路机碾压，不得有明显轮迹；c、接茬应紧密、平顺、烫缝不枯焦；d、面层与平石、检查井、雨水口等构筑物应接顺，不得有积水现象；e、沥青砼面层允许偏差应符合下表：序号 项目 允许偏差 序号 项目 允许偏差1 压实度 95% 5 宽度 设计规定2 厚度 +10mm，5mm 6 中线高程 10mm3 弯沉值 不小于设计规定 7 横坡度 10mm，0.3%4 平整度 5mm 8 井面与路面高差 5mm（2）、督促施工单位提交以下资料并予以签证、测量复核记录、预检工程检查记录、隐蔽工程检查记录、沥青试验报告、材料试验报告、配合比设计、沥青混凝土压实度试验记录、沥青混凝土压实度、厚度汇总表4、特殊情况处理：（1）、未经压实即遭受雨淋的沥青砼，应全部刨除更换新料；（2）、到场温度过低，应运回重新炒制。四、水泥混凝土路面（一）、施工前质量控制1、 施工单位应提交的文件（1）、基层检验合格资料，包括：a、分项工程报验申请表；b、隐蔽工程记录表基层分项；c、基层顶面弯沉检测合格报告；（2）、原材料质量证明资料，包括：a、水泥出厂合格证、化验单；b、钢筋出厂合格证、试验报告；c、配合比设计。（3）、机械、设备、构件质量证明资料，包括：a、机械质检证明；b、设备检验证明，如测量仪器等；c、构件出厂合格证，如井框、井盖等。（4）、测量放线成果，包括恢复三线，即左右边线、中线、预检工程报审表。2、对材料的一般要求（1）、水泥：应优先用高标号、收缩小的硅酸盐或普通硅酸盐水泥；（2）、碎石：一般观察洁净、坚硬、最大粒径5cm，针片状含量15%，泥土粉尘含量5%；（3）、砂：一般多用中砂，外观洁净、坚硬、含泥量2%；（4）、水：为洁净的自来水。（二）、施工中质量控制1、基层表面是否清理干净，淋水湿润。2、模板是否支垫稳固，接缝严密，板面整洁、直顺。要求施工单位提交模板测量预检报告，并按板面标高，抽检测量砼厚度。3、拉杆，传力杆，角隅钢筋,砼面加强筋,胀缝预埋板材等,预留构件安装是否准确.4、混合料是否符合审批的配合比要求进行配制，运输或捣制过程中有否离析,有否人为乱加水,商品砼出厂到现场捣制成型时间由无超过水泥的初凝时间。5、施工单位按规定现场制作砼试件。6、砼板捣制过程中，工艺流程操作方法是否正确 。7、高温季节、雨季施工时有无使用防晒、防雨设施。8、检查施工单位在砼板成活后，有无按规定进行保护和养护，养护不少于14天。9、督促施工单位拆模时注意不碰伤砼边角。10、督促施工单位即时锯缝，缝宽度、深度、直顺度、间距应符合要求。11、检查填缝材料及 工艺操作是否符合要求。（三）施工后质量控制1、砼板边角整齐，无裂缝、露石、浮浆、脱皮、印痕、积水，污染。2、伸缩缝必须贯通，垂直，缝内无杂物。3、切缝直顺，不得有瞎缝、跑锯，灌缝饱满、密实，缝面整齐，无漏灌 。4、督促施工单位提交以下资料，并予以签证 （1）、砼试件有见证，试验报告。 （2）、预埋件等预检工程检查记录。 （3）、砼浇筑隐蔽工程检查记录。 （4）、砼面分项工程申请表。 （5）、板厚钻芯取样结果。（6）、工序质量评定表5、砼面层充许偏差应符合下表：序号 项目 充许偏差（mm）1 抗压强度 设计规定2 抗折强度 设计规定3 厚度 10，54 平整度 55 相邻板交差 36 宽度 20，07 中线交程 108 横断交程 10横坡0.3%9 纵缝直顺 1010 横缝直顺 1011 蜂窝麻面面积 1%12 井框与路面交差 3（四）、特殊情况处理1、断板，按有关规定处理，方法一般有以下几种： （1）、沥青或环氧树脂灌缝。 （2）、凿开形槽沥青或环氧树脂修补。 （3）、裂缝两边锯直缝两道。a、凿1015cm，扫净，冲水后，扫水泥水，铺钢筋网上捣不低于原砼面强度的碎石砼。 b、凿开，将混凝土全部打掉，按基层要求处理好基层后，用砼面同样砼重浇。2、露石、浮浆、脱皮、大块崩裂、多因操作不当，提早开放交通、捣制3、过程中受雨水损伤等因素造成。一般按上述1中方法进行处理。3、混合料到场时已过初凝时间3应拒绝使用。4、爆模，初凝前，按要求调好即可，拆模后，锯齐、打掉多余部分即可。五、管道排水工程监理细则（一）、施工前质量控制1、施工单位应提交以下资料（1）、测量放线成果。（2）、施工方案。（3）、配合比设计。（4）、成品，半成品出厂合格证。（5）、水泥出厂合格证，化验单。（6）、钢筋出厂合格证，试验报告。（7）、砖出厂合格证，试验报告。（8）、机械设备年检证明。（9）、现场组织机构及人员证明2、应督促施工单位完成以下工作（1）、探明地下管线、设施情况，并加以保护。（2）、探明地下水位、土质情况，并制定应对措施。如：坑槽支护、排水、降水。（3）、与有关单位部门协商，组织好现场交通，因开挖可能造成现场交通受阻。（4）、落实机械、设备、人员、材料的组织。（5）、落实安全、文明施工、环保的保证措施。（6）、落实与其它管线施工单位的协调、沟通。（二）、沟槽开挖，施工中质量控制（1）、开挖断面应符合下表：槽底宽度（工作位） 边坡管径（mm） 每侧工作宽度（mm） 土质 坡度3m 设计要求 10m 2组 2 垫层 中线每侧宽度 挂中心线用尺量每侧计1点 高程 015 10m 1组 水准仪3 平基 中线每侧宽度 +100 10m 2组 挂中心线用尺量每侧计1点 高程 015 10m 1组 水准仪设计要求 10m 1组 用尺量 厚度 4 管座 肩宽 +105 10m 2组 挂中心线用尺量每侧计1点 肩高 +20 10m 2组 水准仪，每侧计1点5 蜂窝面积 1% 两井之间（每侧面） 1组 用尺量蜂窝总面积（2）、施工单位应提交资料并签证。a、沟槽开挖隐检记录。b、沟槽开挖分项工程报审表。 c、工序质量评定表。（四）、平基、管座施工中质量控制（1）、检查沟槽开挖分项质量证明及签证。（2）、检查沟槽是否清理干净，无烂泥、杂物、无积水。（3）、督促施工单位复核中线及检验控制桩高程，并提交预检表。（4）、检查支模是否符合要求。（5）、督促施工单位按要求捣制平基砼管座，严禁带水浇砼。（6）、施工单位现场制作砼试件。（7）、雨天施工须有防雨遮盖.（五）、平基、管座施工后质量控制（1）、充许偏差应符合下表：序号 项目 允许偏差1 混凝土抗压强度 必须符合规定2 垫层 中线每侧宽度 不小于设计规定 高程 0，-15mm3 平基 中线每侧宽度 +10mm,0 高程 0, -15mm 厚度 不小于设计规定4 管座 肩宽 +10mm,-5mm 肩高 20mm5 蜂窝面积 1%（2）、施工单位提交以下资料及签证： a、砼试件试验报告。 b、隐蔽记录。 c、分项工程报审表。d、工序质量评定表。e、排水管道基底情况检查表（六）、管道安装施工中控制（1）、检查平基层有无因沟槽滑塌 、涌泥等造成平移、扭曲、破坏。（2）、检查进场管材是否符合质量要求。（3）、检查施工单位机械、人员及工艺落实情况。（4）、检查施工单位对中线，高程的复核结果严禁出现反坡 、倒流水。（5）、管道安装必须从下游向上游进行，承插式砼管承口向上游，插口向下游。（6）、检查管道是否垫稳，缝宽是否均匀，管道内有无泥土、砖石、砂浆、木块等杂物。（7）、检查相邻管错口是否符合规范要求。（8）、检查管道相交处，管道与检查井相交处，管道外露是否超长。（9）、管道接口是否按规定进行。（七）、管道安装施工后控制（1）、安管充许偏差应符合下表（2）、施工单位提交以下资料并签证。 、隐蔽工程记录 、分项工程报审表 、工序质量评定表（八）、闭水试验施工中质量控制闭水试验一般要求：（1）、在管道回填前进行。（2）、在管道灌满水后24h进行。（3）、上游水头2m或至井口。（4）、两井间上游管口砌砖封口3天后进行。（5）、允许渗水量符合规范要求。（6）、闭水不合格时，查找原因，重新再做。（九）、回填施工中质量控制（1）、管道安装隐检记录。（2）、闭水试验结果。（3）、回填材料合格证。（4）、督促施工单位按要求进行对称回填，用水冲插密实或分层压实。（十）、回填施工后质量控制：（1）、回填土压实标准应符合设计或规范要求。（2）、审查回填土的压实、实验报告。（十一）、相关规范标准：（1）、CJJ1-90(市政道路验评标准)（2）、GBJ97-87(水泥路面)（3）、GBJ92-86(沥青路面)
