砌体结构工程施工质量验收建筑工程质量验收教学课件市公开课一等奖百校联赛特等奖课件.pptx

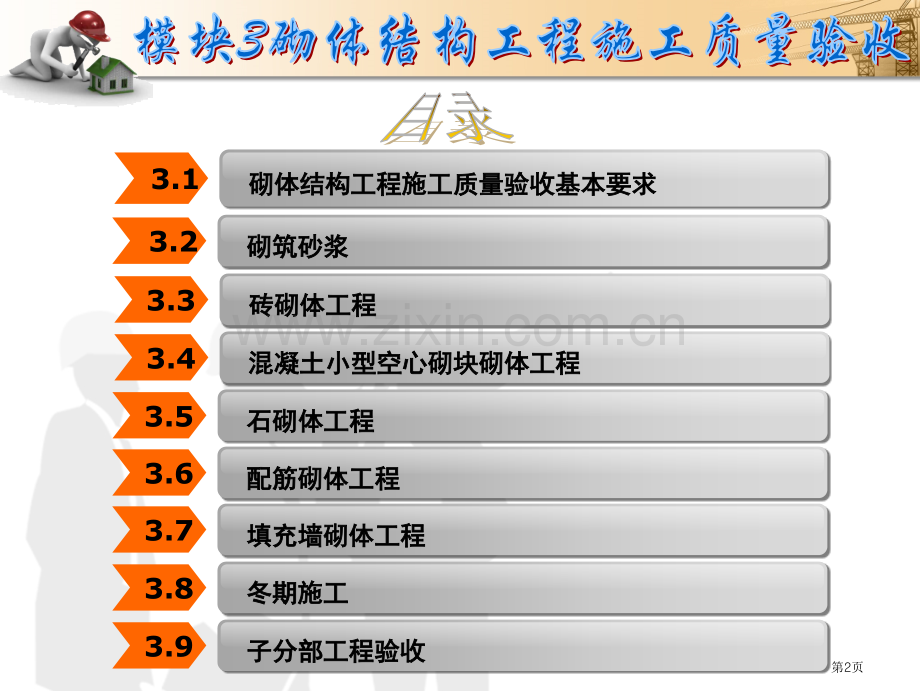

第1页 3.1砌体结构工程施工质量验收基本要求砌体结构工程施工质量验收基本要求 3.2砌筑砂浆砌筑砂浆 3.3砖砌体工程砖砌体工程 3.4混凝土小型空心砌块砌体工程混凝土小型空心砌块砌体工程 3.5石砌体工程石砌体工程 3.6配筋砌体工程配筋砌体工程 3.7填充墙砌体工程填充墙砌体工程 3.8冬期施工冬期施工 3.9子分部工程验收子分部工程验收第2页 学习目标学习目标 1、了解砌体工程施工质量验收基本要求。2、掌握砌筑砂浆质量检验标准。3、掌握砖砌体工程质量检验标准。4、掌握混凝土小型空心砌块砌体工程质量检验标准。5、掌握石砌体工程质量检验标准。6、掌握配筋砌体工程质量检验标准。7、掌握填充墙砌体工程质量检验标准。8、熟悉冬期施工质量检验标准。9、熟悉子分部工程验收质量检验标准。第3页 （1）砌体结构工程所用材料应有产品合格证书、产品性能型式检测汇报，质量应符合国家现行相关标准要求。块体、水泥、钢筋、外加剂尚应有材料主要性能进场复验汇报，并应符合设计要求。禁止使用国家明令淘汰材料。（2）砌体结构工程施工前，应编制砌体结构工程施工方案。（3）砌体结构标高、轴线，应引自基准控制点。（4）砌筑基础前，应校核放线尺寸，允许偏差应符合表3-1要求。第4页第5页 （5）伸缩缝、沉降缝、防震缝中模板应拆除洁净，不得夹有砂浆、块体及碎渣等杂物。（6）砌筑次序应符合以下要求。（7）砌筑墙体应设置皮数杆。（8）在墙上留置暂时施工洞口，其侧边离交接处墙面不应小于500 mm，洞口净宽度不应超出1 m。（9）不得在以下墙体或部位设置脚手眼。（10）脚手眼补砌时，应去除脚手眼内掉落砂浆、灰尘；脚手眼处砖及填塞用砖应湿润，并应填实砂浆。（11）设计要求洞口、管道、沟槽应于砌筑时正确留出或预埋，未经设计同意，不得打凿墙体和在墙体上开凿水平沟槽。（12）还未施工楼板或屋面墙或柱，其抗风允许自由高度不得超出表3-2要求。第6页第7页 （13）砌筑完基础或每一楼层后，应校核砌体轴线和标高。在允许范围内，轴线偏差可在基础顶面或楼面上校正，标高偏差宜经过调整上部砌体灰缝厚度校正。（14）搁置预制梁、板砌体顶面应平整，标高应一致。（15）砌体施工质量控制等级分为三级，并应按表3-3所表示进行划分。（16）砌体结构中钢筋（包含夹心复合墙内外叶墙间拉结件或钢筋）防腐，应符合设计要求。（17）雨天不宜在露天砌筑墙体，对下雨当日砌筑墙体应进行遮盖。继续施工时，应复核墙体垂直度，假如垂直度超出允许偏差，应拆除重新砌筑。第8页第9页 （18）砌体施工时，楼面和屋面堆载不得超出楼板允许荷载值。当施工层进料口处施工荷载较大时，楼板下宜采取暂时支撑办法。（19）正常施工条件下，砖砌体、小砌块砌体每日砌筑高度宜控制在1.5 m或一步脚手架高度内；石砌体不宜超出1.2 m。（20）砌体结构工程检验批划分应同时符合以下要求。所用材料类型及同类型材料强度等级相同。不超出250 m3砌体。主体结构砌体一个楼层（基础砌体可按一个楼层计），填充墙砌体量少时可多个楼层合并。第10页（1 1）水泥使用）水泥使用应符合以下要求。符合以下要求。水泥进场时应对其品种、等级、包装或散装仓号、出厂日期等进行检验，并应对其强度、安定性进行复验，其质量必须符合GB 175/XG1通用硅酸盐水泥国家标准第1号修改单相关要求。当在使用中对水泥质量有怀疑或水泥出厂超出3个月（快硬硅酸盐水泥超出一个月）时，应复查试验，并按其复验结果使用。不一样品种水泥，不得混合使用。第11页（2 2）砂）砂浆用砂宜采取用砂宜采取过筛中砂，中砂，并并应满足以下要求。足以下要求。不应混有草根、树叶、树枝、塑料、煤块、炉渣等杂物。砂中含泥量、泥块含量、石粉含量、云母、轻物质、有机物、硫化物、硫酸盐及氯盐含量（配筋砌体砌筑用砂）等应符合JGJ 52普通混凝土用砂、石质量及检验方法标准相关要求。人工砂、山砂及特细砂，应经试配能满足砌筑砂浆技术条件要求。第12页 （3 3）拌制水泥混合砂）拌制水泥混合砂浆粉煤灰、建筑生石灰、建筑生粉煤灰、建筑生石灰、建筑生石灰粉及石灰膏石灰粉及石灰膏应符合以下要求。符合以下要求。粉煤灰、建筑生石灰、建筑生石灰粉品质指标应符合对应标准要求。建筑生石灰、建筑生石灰粉熟化为石灰膏，其熟化时间分别不得少于7d和2d；沉淀池中储存石灰膏，应预防干燥、冻结和污染，禁止使用脱水硬化石灰膏；建筑生石灰粉、消石灰粉不得代替石灰膏配制水泥石灰砂浆。石灰膏用量应按稠度（1205）mm计量，现场施工中石灰膏不一样稠度换算系数可按表3-9确定。第13页 （3 3）拌制水泥混合砂）拌制水泥混合砂浆粉煤灰、建筑生石灰、建筑生粉煤灰、建筑生石灰、建筑生石灰粉及石灰膏石灰粉及石灰膏应符合以下要求。符合以下要求。第14页 （4）拌制砂浆用水水质，应符合JGJ 63混凝土用水标准相关要求。（5）砌筑砂浆应进行配合比设计。当砌筑砂浆组成材料有变更时，其配合比应重新确定。砌筑砂浆稠度宜按表3-10要求采取。（6）施工中不应采取强度等级小于M5水泥砂浆替换同强度等级水泥混合砂浆，如需替换，应将水泥砂浆提升一个强度等级。（7）在砂浆中掺入砌筑砂浆增塑剂、早强剂、缓凝剂、防冻剂、防水剂等砂浆外加剂，其品种和用量应经有资质检测单位检验和试配后确定。（8）配制砌筑砂浆时，各组分材料应采取质量计量，水泥及各种外加剂配料允许偏差为2%；砂、粉煤灰、石灰膏等配料允许偏差为5%。第15页第16页 （9 9）砌筑砂）砌筑砂浆应采取机械采取机械搅拌，拌，搅拌拌时间（自投料完算起）（自投料完算起）应符符合以下要求。合以下要求。水泥砂浆和水泥混合砂浆不得少于120 s。水泥粉煤灰砂浆和掺用外加剂砂浆不得少于180 s。掺增塑剂砂浆，其搅拌方式、搅拌时间应符合砌筑砂浆增塑剂相关要求。干混砂浆及加气混凝土砌块专用砂浆宜按掺用外加剂砂浆确定搅拌时间或按产品说明书采取。第17页 （10）现场拌制砂浆应随拌随用，拌制砂浆应3 h内使用完成；当施工期间最高气温超出30 时，应在2h内使用完成。预拌砂浆及蒸压加气混凝土砌块专用砌筑砂浆使用时间应按照厂方提供说明书确定。（11）砌体结构工程使用湿拌砂浆，除直接使用外，必须储存在不吸水专用容器内，并依据气候条件采取遮阳、保温、防雨雪等办法，砂浆在储存过程中禁止随意加水。（12）砌筑砂浆试块强度验收时其强度合格标准应符合以下要求。同一验收批砂浆试块强度平均值应大于或等于设计强度等级值1.10倍。同一验收批砂浆试块抗压强度最小一组平均值应大于或等于设计强度等级值85%。第18页 （1313）当当施工中或施工中或验收收时出出现以下情以下情况况，可采取，可采取现场检验方法方法对砂砂浆或砌体强度或砌体强度进行行实体体检测，并并判定其强度。判定其强度。砂浆试块缺乏代表性或试块数量不足。对砂浆试块试验结果有怀疑或有争议。砂浆试块试验结果，不能满足设计要求。发生工程事故，需要深入分析事故原因。第19页普普通通要要求求3.3.13.3.11.1.1.1.材料要求材料要求材料要求材料要求 2.2.2.2.施工要求施工要求施工要求施工要求第20页主主控控项项目目3.3.23.3.2 （1）砖和砂浆强度等级必须符合设计要求。（2）砌体灰缝砂浆应密实饱满，砖墙水平灰缝砂浆饱满度不得低于80；砖柱水平灰缝和竖向灰缝饱满度不得低于90%。（3）砖砌体转角处和交接处应同时砌筑，禁止无可靠办法内外墙分砌施工。（4）非抗震设防及抗震设防烈度为6度、7度地域暂时间断处，当不能留斜槎时，除转角处外，可留直槎，但直槎必须做成凸槎，且应加设拉结钢筋。第21页主主控控项项目目3.3.23.3.2第22页普普通通项项目目3.3.33.3.3 （1）砖砌体组砌方法应正确，内外搭砌，上、下错缝。清水墙、窗间墙无通缝；混水墙中不得有长度大于300 mm通缝，长度为200300 mm通缝每间不超出3处，且不得位于同一面墙体上。砖柱不得采取包心砌法。（2）砖砌体灰缝应横平竖直，厚薄均匀。水平灰缝厚度及竖向灰缝宽度宜为10 mm，但不应小于8 mm，也不应大于12 mm。（3）砖砌体尺寸、位置允许偏差及检验如表3-11所表示。第23页普普通通项项目目3.3.33.3.3第24页普普通通项项目目3.3.33.3.3第25页普普通通要要求求3.4.13.4.11.1.1.1.材料要求材料要求材料要求材料要求 2.2.2.2.施工要求施工要求施工要求施工要求第26页主主控控项项目目3.4.23.4.2 （1）小砌块和芯柱混凝土、砌筑砂浆强度等级必须符合设计要求。（2）砌体水平灰缝和竖向灰缝砂浆饱满度，按净面积计算不得低于90。（3）墙体转角处和纵横墙交接处应同时砌筑。（4）小砌块砌体芯柱在楼盖处应贯通，不得减弱芯柱截面尺寸；芯柱混凝土不得漏灌。第27页普普通通项项目目3.4.33.4.3 砌体水平灰缝厚度和竖向灰缝宽度宜为10mm，但不应大于12 mm，也不应小于8 mm。抽检数量：抽检数量：每检验批抽查不应少于5处。抽检方法：抽检方法：水平灰缝厚度用尺量5皮小砌块高度折算；竖向灰缝宽度用尺量2 m砌体长度折算。第28页普普通通要要求求3.5.13.5.11.1.1.1.材料要求材料要求材料要求材料要求 2.2.2.2.施工要求施工要求施工要求施工要求第29页主主控控项项目目3.5.23.5.2 1 1、石材及砂、石材及砂浆强度等级必须浆强度等级必须符合设计要求。符合设计要求。2 2、砌体灰缝、砌体灰缝砂浆饱满度不应砂浆饱满度不应小于小于8080。第30页普普通通项项目目3.5.33.5.3（1 1）石砌体尺寸、位置允许偏差及检验方法如表）石砌体尺寸、位置允许偏差及检验方法如表3-123-12所表示。所表示。第31页普普通通项项目目3.5.33.5.3（2 2）石砌体组砌形式应符合以下要求。）石砌体组砌形式应符合以下要求。内外搭砌，上下错缝，拉结石、丁砌石交织设置。毛石墙拉结石每0.7 m2墙面不应少于1块。检验数量检验数量：每检验批抽查不应少于5处。检验方法检验方法：观察检验。第32页普普通通要要求求3.6.13.6.1 （1）配筋小砌块砌体剪力墙施工时，应采取专用小砌块砌筑砂浆砌筑，专用小砌块灌孔混凝土浇筑芯柱。（2）设置在灰缝内钢筋，应居中置于灰缝内，水平灰缝厚度应最少大于钢筋直径4 mm。第33页 （1）钢筋品种、规格、数量和设置部位应符合设计要求。（2）结构柱、芯柱、组合砌体构件、配筋砌体剪力墙构件混凝土及砂浆强度等级应符合设计要求。（3）结构柱与墙体连接处应符合以下要求。（4）配筋砌体中受力钢筋连接方式及锚固长度、搭接长度应符合设计要求。抽检数量：每检验批抽查不应少于5处。检验方法：观察检验。主主控控项项目目3.6.23.6.2第34页 （1）结构柱普通尺寸允许偏差及检验方法如表3-13所表示。（2）设置在砌体灰缝中钢筋防腐保护应符合规范要求，且钢筋保护层完好，不应有肉眼可见裂纹、剥落和擦痕等缺点。（3）网状配筋砖砌体中，钢筋网规格及放置间距应符合设计要求。每一构件钢筋网沿砌体高度位置超出设计要求一皮砖厚不得多于1处。（4）钢筋安装位置允许偏差及检验方法如表3-14所表示。普普通通项项目目3.6.33.6.3第35页普普通通项项目目3.6.33.6.3第36页普普通通项项目目3.6.33.6.3第37页普普通通要要求求3.7.13.7.11.1.1.1.材料要求材料要求材料要求材料要求 2.2.2.2.施工要求施工要求施工要求施工要求第38页主主控控项项目目3.7.23.7.2 （1）烧结空心砖、小砌块和砌筑砂浆强度等级应符合设计要求。（2）填充墙砌体应与主体结构可靠连接，其连接结构应符合设计要求，未经设计同意，不得随意改变连接结构方法。（3）填充墙与承重墙、柱、梁连接钢筋，当采取化学植筋连接方式时，应进行实体检测。抽检数量：按表3-18确定。检验方法：原位试验检验。第39页主主控控项项目目3.7.23.7.2第40页普普通通项项目目3.7.33.7.3（1 1）填填充充墙砌体尺寸、位置允砌体尺寸、位置允许偏差及偏差及检验方法如表方法如表3-193-19所表示。所表示。第41页普普通通项项目目3.7.33.7.3（2 2）填填充充墙砌体砂砌体砂浆饱满度及度及检验方法如表方法如表3-203-20所表示。所表示。第42页普普通通项项目目3.7.33.7.3 （3）填充墙留置拉结钢筋或网片位置应与块体皮数相符合。拉结钢筋或网片应置于灰缝中，埋置长度应符合设计要求，竖向位置偏差不应超出1皮高度。（4）砌筑填充墙时应错缝搭砌，蒸压加气混凝土砌块搭砌长度不应小于砌块长度1/3；轻骨料混凝土小型空心砌块搭砌长度不应小于90 mm；竖向通缝不应大于2皮。（5）填充墙水平灰缝厚度和竖向灰缝宽度应正确。烧结空心砖、轻骨料混凝土小型空心砌块砌体灰缝应为812 mm；蒸压加气混凝土砌块砌体当采取水泥砂浆、水泥混合砂浆或蒸压加气混凝土砌块砌筑砂浆时，水平灰缝厚度及竖向灰缝宽度不应超出15 mm；当蒸压加气混凝土砌块砌体采取蒸压加气混凝土砌块粘结砂浆时，水平灰缝厚度和竖向灰缝宽度宜为34 mm。第43页（1 1）冬期施工所用材料应符合以下要求）冬期施工所用材料应符合以下要求。石灰膏、电石膏等应预防受冻。如遭冻结，应经融化后使用。拌制砂浆用砂，不得含有冰块和大于10 mm冻结块。砌体用块体不得遭水浸冻。第44页 （2 2）冬期施工砂浆试块留置，除应按常温要求要求外，尚应增加）冬期施工砂浆试块留置，除应按常温要求要求外，尚应增加1 1组与砌体同条件养护试块，用于检验转入常温组与砌体同条件养护试块，用于检验转入常温28 d28 d强度。如有特殊强度。如有特殊需要，可另外增加对应龄期同条件养护试块。需要，可另外增加对应龄期同条件养护试块。（3 3）地基土有冻胀性时，应在未冻地基上砌筑，并应预防在施工）地基土有冻胀性时，应在未冻地基上砌筑，并应预防在施工期间和回填土前地基受冻。期间和回填土前地基受冻。第45页（4 4）冬期施工中砖、小砌块浇（喷）水湿润应符合以下要求。）冬期施工中砖、小砌块浇（喷）水湿润应符合以下要求。烧结普通砖、烧结多孔砖、蒸压灰砂砖、蒸压粉煤灰砖、烧结空心砖、吸水率较大轻骨料混凝土小型空心砌块在气温高于0 条件下砌筑时，应浇水湿润；在气温低于或等于0 条件下砌筑时，可不浇水，但必须增大砂浆稠度。普通混凝土小型空心砌块、混凝土多孔砖、混凝土实心砖及采取薄灰砌筑法蒸压加气混凝土砌块施工时，不应对其浇（喷）水湿润。抗震设防烈度为9度建筑物，当烧结普通砖、烧结多孔砖、蒸压粉煤灰砖、烧结空心砖无法浇水湿润时，如无特殊办法，不得砌筑。第46页（5 5）拌和砂浆时水温度不得超出）拌和砂浆时水温度不得超出80 80，砂温度不得超出，砂温度不得超出40 40。（6 6）配筋砌体不得采取掺氯盐砂浆施工。）配筋砌体不得采取掺氯盐砂浆施工。第47页 （1 1）砌体工程验收前文件和统计：）砌体工程验收前文件和统计：（2 2）砌体子分部工程验收时，应对砌体工程观感质量作出总体）砌体子分部工程验收时，应对砌体工程观感质量作出总体评价。评价。（3 3）当砌体工程质量不符合要求时，应按）当砌体工程质量不符合要求时，应按GB 50300GB 50300建筑建筑工程施工质量验收统一标准中相关要求执行。工程施工质量验收统一标准中相关要求执行。（4 4）有裂缝砌体怎样进行验收。）有裂缝砌体怎样进行验收。第48页 第49页
