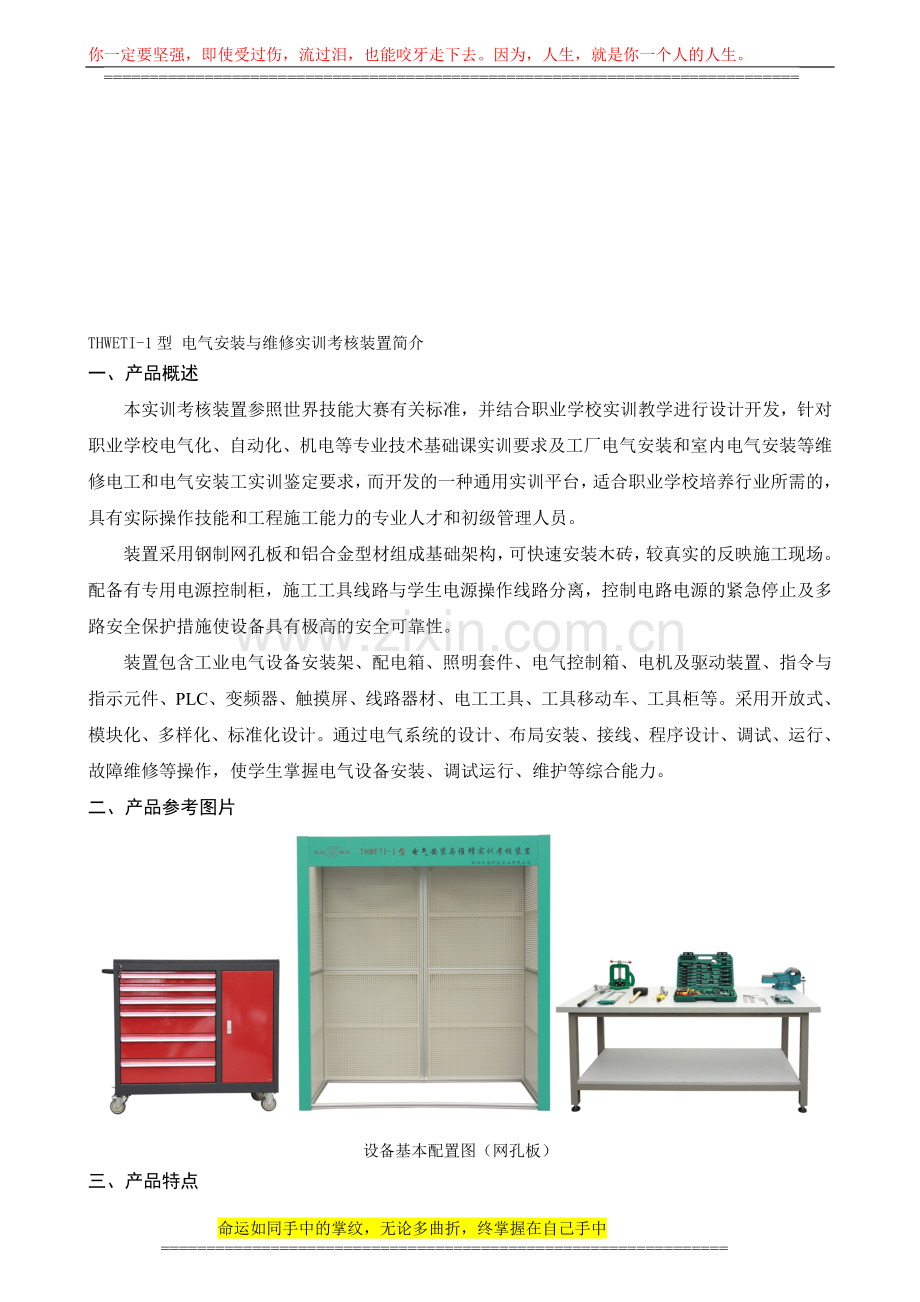

THWETI-1型 电气安装与维修实训考核装置简介
一、产品概述
本实训考核装置参照世界技能大赛有关标准，并结合职业学校实训教学进行设计开发，针对职业学校电气化、自动化、机电等专业技术基础课实训要求及工厂电气安装和室内电气安装等维修电工和电气安装工实训鉴定要求，而开发的一种通用实训平台，适合职业学校培养行业所需的，具有实际操作技能和工程施工能力的专业人才和初级管理人员。
装置采用钢制网孔板和铝合金型材组成基础架构，可快速安装木砖，较真实的反映施工现场。配备有专用电源控制柜，施工工具线路与学生电源操作线路分离，控制电路电源的紧急停止及多路安全保护措施使设备具有极高的安全可靠性。
装置包含工业电气设备安装架、配电箱、照明套件、电气控制箱、电机及驱动装置、指令与指示元件、PLC、变频器、触摸屏、线路器材、电工工具、工具移动车、工具柜等。采用开放式、模块化、多样化、标准化设计。通过电气系统的设计、布局安装、接线、程序设计、调试、运行、故障维修等操作，使学生掌握电气设备安装、调试运行、维护等综合能力。
二、产品参考图片

设备基本配置图（网孔板）
三、产品特点

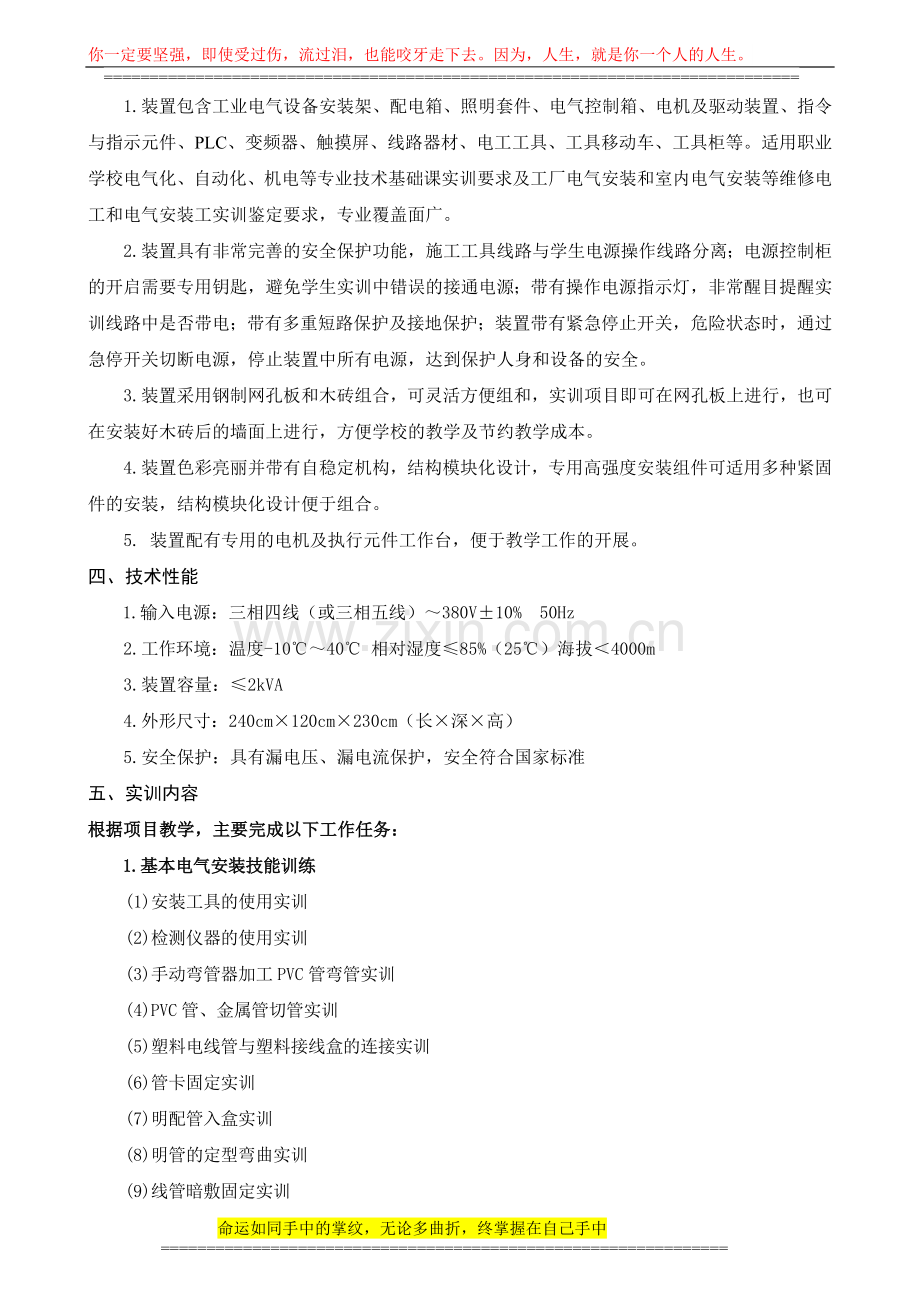

1.装置包含工业电气设备安装架、配电箱、照明套件、电气控制箱、电机及驱动装置、指令与指示元件、PLC、变频器、触摸屏、线路器材、电工工具、工具移动车、工具柜等。适用职业学校电气化、自动化、机电等专业技术基础课实训要求及工厂电气安装和室内电气安装等维修电工和电气安装工实训鉴定要求，专业覆盖面广。
2.装置具有非常完善的安全保护功能，施工工具线路与学生电源操作线路分离；电源控制柜的开启需要专用钥匙，避免学生实训中错误的接通电源；带有操作电源指示灯，非常醒目提醒实训线路中是否带电；带有多重短路保护及接地保护；装置带有紧急停止开关，危险状态时，通过急停开关切断电源，停止装置中所有电源，达到保护人身和设备的安全。
3. 装置采用钢制网孔板和木砖组合，可灵活方便组和，实训项目即可在网孔板上进行，也可在安装好木砖后的墙面上进行，方便学校的教学及节约教学成本。
4.装置色彩亮丽并带有自稳定机构，结构模块化设计，专用高强度安装组件可适用多种紧固件的安装，结构模块化设计便于组合。
5. 装置配有专用的电机及执行元件工作台，便于教学工作的开展。
四、技术性能
1.输入电源：三相四线（或三相五线）～380V±10% 50Hz
2.工作环境：温度-10℃～40℃ 相对湿度≤85%（25℃）海拔＜4000m
3.装置容量：≤2kVA
4.外形尺寸：240cm×120cm×230cm（长×深×高）
5.安全保护：具有漏电压、漏电流保护，安全符合国家标准
五、实训内容
根据项目教学，主要完成以下工作任务：
1. 基本电气安装技能训练
(1) 安装工具的使用实训
(2) 检测仪器的使用实训
(3) 手动弯管器加工PVC管弯管实训
(4) PVC管、金属管切管实训
(5) 塑料电线管与塑料接线盒的连接实训
(6) 管卡固定实训
(7) 明配管入盒实训
(8) 明管的定型弯曲实训
(9) 线管暗敷固定实训
(10) 预埋铁件或膨胀螺栓实训
(11) 桥架支、吊、托架制作安装实训
(12) 管内穿线的操作实训
(13) 单（多）芯铜、铝导线的连接实训
2. 室内照明及动力配电
(1) 插座和一个开关控制一盏灯（白炽灯、荧光灯、二极漏电开关）
(2) 两个双联开关控制一盏灯（白炽灯、荧光灯、二极漏电开关）
(3) 三个开关控制一盏灯（白炽灯、荧光灯、二极漏电开关）
(4) 日光灯线路的接线
(5) 声控开关控制白炽灯电路的接线
(6) 触摸延时开关控制白炽灯电路的接线
(7) 人体感应开关控制白炽灯电路的接线
(8) 单相电度表直接接线电路
(9) 单相电度表经电流互感器的接线电路
(10) 电压表、电流表接线电路
(11) 万能转换开关和电压表测量三相电压接线
(12) 一只电流互感器用于单相回路的控制电路接线
(13) 三只电流互感器接成星型接线电路
(14) 三只电流互感器接成三角形接线电路
(15) 三相功率因数表的测量电路
(16) 三相四线有功电度表的接线电路
(17) 三相四线有功电度表经电流互感器的接线电路
3. 电气控制
(1) 异步电动机点动控制电路
(2) 异步电动机两地控制电路
(3) 异步电动机联锁正反转控制电路
(4) 双重联锁控制电路
(5) 自动顺序控制电路
(6) 三相异步电动机手动顺序启动
(7) 异步电动机Y-Δ控制电路
(8) 异步电动机能耗制动控制电路
(9) 按钮联锁的三相异步电动机正反转控制线路
(10) 接触器联锁的三相异步电动机正反转控制线路
(11) 双重联锁的三相异步电动机正反转控制线路
(12) 单向减压启动及反接制动控制线路
(13) 异步电动机反接制动控制电路
(14) 自动往返控制电路
(15) 正反转点动、启动控制电路
(16) 带有点动的自动往返控制电路
(17) 异步电动机自锁控制电路
(18) 异步电动机单向点动、启动控制电路
(19) 三相异步电动机定子串电阻减压启动手动、自动控制线路
(20) 接触器控制双速电动机的控制线路
(21) 时间继电器控制双速电机的控制线路
(22) C620-1型车床电气控制线路
(23) Y3150型滚齿机电气控制线路
(24) 电动葫芦电气控制线路
(25) Z3040摇臂钻床电气控制线路
(26) CA6140车床电气控制线路
(27) X62W万能铣床电气控制线路
4. PLC电气控制及机床线路改造
(1) PLC控制的三相鼠笼式异步电动机点动控制和自锁线路
(2) PLC控制的三相鼠笼式异步电动机带延时正反转线路
(3) PLC控制的三相鼠笼式异步电动机联锁正反转线路
(4) PLC控制的三相鼠笼式异步电动机Y/Δ换接起动线路
(5) PLC控制的三相鼠笼式异步电动机反接制动线路
(6) PLC控制的三相鼠笼式异步电动机能耗制动线路
(7) PLC控制的三相鼠笼式异步电动机串电阻起动线路
(8) PLC控制的自动往返线路
(9) PLC控制的两地启动停止线路
(10) PLC控制的三相鼠笼式异步电动机顺序启动线路
(11) PLC控制的电动葫芦电气线路
5. PLC、变频器、触摸屏的综合应用
(1) 变频器功能参数设置与操作
(2) 变频器无级调速
(3) 变频器控制电机正反转
(4) 外部端子点动控制
(5) 多段速度选择变频调速
(6) 外部模拟量（电压/电流）变频调速
(7) 瞬时停电起动控制
(8) PID变频调速控制
(9) PLC对象实训（步进电机定位等）
(10) PLC控制变频器外部端子的电机正反转
(11) 基于PLC的程序运转控制
(12) 基于PLC模拟量控制变频开环调速
(13) 基于PLC通信方式的变频器开环调速
(14) 基于PLC通信方式的速度闭环定位控制
(15) 基于PLC模拟量方式的变频器闭环调速
(16) PLC与人机界面触摸屏通讯控制
(17) PLC、人机界面触摸屏与变频器通讯控制
(18) PLC与人机界面触摸屏数字量调速
(19) PLC与人机界面触摸屏模拟量调速
6. 电气设备综合维修实训
(20) C6140型车床电气线路操作实训
(21) C6140型车床电路故障检测与维修
(22) M7120磨床电路故障检测与维修
(23) M7120磨床电路故障检测与维修
(24) X62W万能铣床电气线路操作实训
(25) X62W万能铣床电路故障检测与维修
(26) T68镗床电气线路操作实训
(27) T68镗床电路故障检测与维修

六、设备配置清单
一、配电箱
序号
名称
规格/型号
单位
数量
备注
1
三相四线有功电度表
DT862 3*220/380V 3*1.5(6)A
只
1

2
电流互感器
LMK3(BH)-0.66 5A/5A 5VA 80I 0.2级
只
3

3
闸刀开关
HK2-16/3
只
1
隔离开关
4
漏电保护器
DZ47-63LEP-3P+N 10A
只
1

5
DZ47-63LEP-1P+N 10A
只
1

6
空气开关
DZ47-63-3P-6A
只
1

7
电源指示灯
XDJ2-220V 黄
只
1

8
XDJ2-220V 绿
只
1

9
XDJ2-220V 红
只
1

10
配电箱箱体
500*400*250mm
只
1
天煌
二、照明套件
序号
名称
规格/型号
单位
数量
备注
1
日光灯灯管
10W
只
1
日光灯组件
2
日光灯座

只
2
3
镇流器
HLDGZHE-M13W
只
1
4
启辉器座

只
1
5
启辉器
S10
只
1
6
节能灯
220V/9W LED灯
只
1
螺口
7
高压汞灯
125W
只
1
螺口
8
钠灯
100W
只
1
螺口
9
白炽灯
220V/40W
只
1
螺口
10
吸顶灯
MX-21W 白色
只
1
圆边
11
七彩灯
220V
只
1
螺口
12
螺口灯座

只
2

13
塑料圆木

只
2

14
86型明装螺口平灯座

只
2
德力西
15
一位三级插座10A
D86S
只
1
德力西
16
一位二极一位三极插座10A
D86ZS
只
1
德力西
17
二位多功能插座10A
CD608-M1182U/1
只
1
德力西
18
一位双控荧光大板开关
CD220-J86K2
只
2
德力西
19
两位单控荧光大板开关
CD220-J862K1
只
2
德力西
20
四位双控荧光大板开关
CD220-J864K2
只
2
德力西
21
声光控开关
CD200-D86SG
只
1
德力西
22
触摸延时开关
CD200-D86M
只
1
德力西
23
暗盒
86白色暗装
只
5

24
明盒
86开关盒
只
5
德力西
25
明盒
118开关盒
只
1
德力西
26
86型空白面板
CD300-HB86B
只
2
德力西
27
安全出口指示牌

只
1

28
照明配电箱
CDPZ50—10/8
只
1
德力西
29
漏电保护器
DZ47-LE-1P+N-10A
只
1

30
空气开关
DZ47-1P-3A
只
4

三、电气控制箱
序号
名称
规格/型号
单位
数量
备注
1
塑壳开关
CDM1-20A-4P
只
1
德力西
2
接触器
LC1-D0601M5N 220V
只
5
三对常开一对常闭
3
辅助触头
LA1-DN22C
只
3
两对常开两对常闭
4
时间继电器
JSZ3-F-A 0-30S AC220V
只
1
2组断电延时
5
时间继电器
JSZ3-C-B 0-60S AC220V
只
1
1组瞬动、1组延时
6
时间继电器方座
PF-083A
只
2

7
热过载继电器　
JRSID-25 0.63-1A
只
2
配底座
8
JRSID-25 1.6-2.5A
只
1
配底座
9
温度控制器
KT0.011serie
只
1

10
开关电源
CL-A-15-5
只
1
DC5V/3A
11
HS-100-24
只
1
DC24V/4.5A
12
三菱PLC
FX1N-24MT
只
1

13
三菱模拟量模块
FX0N-3A
只
1

14
三菱变频器
FR-D740-0.75kW
只
1

15
西门子触摸屏
Smart 700
只
1
7寸彩色
16
电源指示灯　
XDJ2-220V 红
只
5

17
XDJ2-220V 绿
只
5

18
按钮开关
Φ22-LAY16-AR11 红色
只
5

19
按钮开关
Φ22-LAY16-AG11 绿色
只
5

20
急停开关
Φ22-LAY16-CR11
只
1

21
旋转开关　
Φ22-LAY16-DB22
只
2
两档
22
Φ22-LAY16-DB22
只
2
三档
23
按钮标牌
Φ22
只
20
配Φ22按钮使用
24
接线排
TB15A-10P
只
5

25
电气控制箱箱体
H800×W600×D250mm
只
1
天煌
四、电机及驱动装置
序号
名称
规格/型号
单位
数量
备注
1
步进电机驱动器
3ND583
只
1

2
步进电机
573J09
只
1

3
伺服电机驱动器
MR-E20A-KH003
只
1

4
交流伺服电机
HF-KE23W1-S100
只
1

5
伺服放大器配套接头
ECN1 、ECNP1-B、 ECNP2-B
各1只
套
1

6
伺服放大器连接线

J3ENCBL5M-A2-L
根
1

7
PWS1CBL03M-A2-L
根
1

8
伺服下载线
QC30R2
根
1

9
三相交流异步电动机
WDJ26
只
2

10
三相交流异步电动机
WDJ22 (60W/90W)
只
1

11
他励直流电动机
DJ13-1 (200W/220V/1.1A)
只
1

12
工业插头
TYP285
只
3

13
工业插座
TYP6823 明装
只
3

14
滚珠丝杆
420mm
套
1

15
轴承
6000ZZ
套
2

五、传感器检测套件
序号
名称
规格/型号
单位
数量
备注
1
行程开关
JW2A-11H-LTH
只
2

2
电感式传感器
LG8-1K
只
1

3
电容式传感器
E2K-X8ME1
只
1

4
光电传感器
SB03-1K
只
1

5
温度传感器（热电偶）
PT100/4×500×380
只
1

六、管、线路器材
序号
名称
规格/型号
单位
数量
备注
1
PVC管
Φ16 4m/根
只
2

2
PVC管
Φ25 4m/根
只
2

3
PVC直通
Φ16mm
只
10

4
PVC直通
Φ25mm
只
10

5
金属直通
Φ16mm
只
10

6
金属直通
Φ25mm
只
10

7
90度PVC弯通
Φ16mm（大弯头）
只
10

8
90度PVC弯通
Φ25mm（大弯头）
只
10

9
三通
Φ16mm
只
5

10
三通
Φ25mm
只
5

11
金属杯疏
Φ25mm
只
10

12
金属杯疏
Φ16mm
只
10

13
PVC杯疏
Φ25mm
只
30

14
PVC杯疏
Φ16mm
只
30

15
管卡
Φ16mm
只
20

16
管卡
Φ25mm
只
20

17
管夹
Φ16mm
只
20
配套Φ16mm管子使用
18
管夹
Φ25mm
只
20
配套Φ25mm管子使用
19
防水接头
Φ16mm
只
20
配套Φ16mm管子使用
20
防水接头
Φ25mm
只
20
配套Φ25mm管子使用
21
骑马垫
Φ16mm
只
20

22
骑马垫
Φ25mm
只
20

23
金属暗盒
86型
只
2

24
扎带
3×100mm
只
2

25
不锈钢自攻螺丝
Φ4mm×16mm
只
500

26
线槽　
40×20mm
只
2
3米/根（白色）
27
50×50mm
只
2
3米/根（白色）
28
桥架
50×50mm
根
2
2m/根,含附件
29
水平弯
50×50 mm
根
2
含附件
30
托盘垂直上弯通
50×50 mm
只
1
含附件
31
异型号码管
15mm
套
1

七、电工工具
序号
名称
规格/型号
单位
数量
备注
1
尖嘴钳

把
1

2
电工刀

把
1

3
钢卷尺
3M
把
1

4
剥线钳

把
1

5
压线钳

把
1

6
十字螺丝批
小号
把
1

7
一字螺丝批
小号
把
1

8
活动扳手
小号
把
1

9
电工钳
200mm
只
1

10
数字万用表
VC830L
只
1

11
验电笔
500V
只
1

12
铝合金人字梯
1.5m
架
1

13
平锉刀
200mm
把
1

14
钢直尺
300mm
把
1

15
直角尺
200mm
把
1

16
六角扳手
9件套
套
1

17
手锯弓

把
1

18
手锯条

根
5

19
PVC管弯管器
Φ16
套
1

20
木柄羊角锤
20"
把
1

21
台虎钳
6寸
台
1

22
电工包
6袋式
件
1

八、其 他
序号
名称
规格/型号
单位
数量
备注
1
THWETI-1型 装置平台
2120×1125×2320mm
套
1

2
电气安装工作台
1800×800×840mm
套
1

3
电机台安装台
1000×320×540mm
套
1

4
可移动工具台
1100×485×1010mm
套
1

5
元件柜
850×390×1800mm
套
1

6
W62万能铣床电路

套
1

7
C6140机床电路

套
1

8
机床考核挂板支架

套
1

比赛优惠价：77500元/套

附件一：选配件清单及价格
序号
名称
规格/型号
单位
数量
价格（元）
备注
1
兆欧表
500V
台
1
270
选配
2
手电钻
博士 GBM350RE
把
1
360
选配
3
角向砂轮机
博士 GWS 8-100C　
台
1
490
选配
4
砂轮切割机
博士 GCO 2000　
台
1
1980
选配
5
平面磨床智能实训考核挂件
M7120
套
1
5400
选配
6
卧式镗床智能实训考核挂件
T68
套
1
6350
选配
7
木板砖（含蝶形螺丝M6*10）
320*340*50mm
套
1
8700
选配
8
导线组件
0.5、1、1.5、2.5、4平方铜线
套
1
6500
选配
9
豪华型材电脑桌

套
1
530
选配

附件二：主体设备安装木砖后效果图
