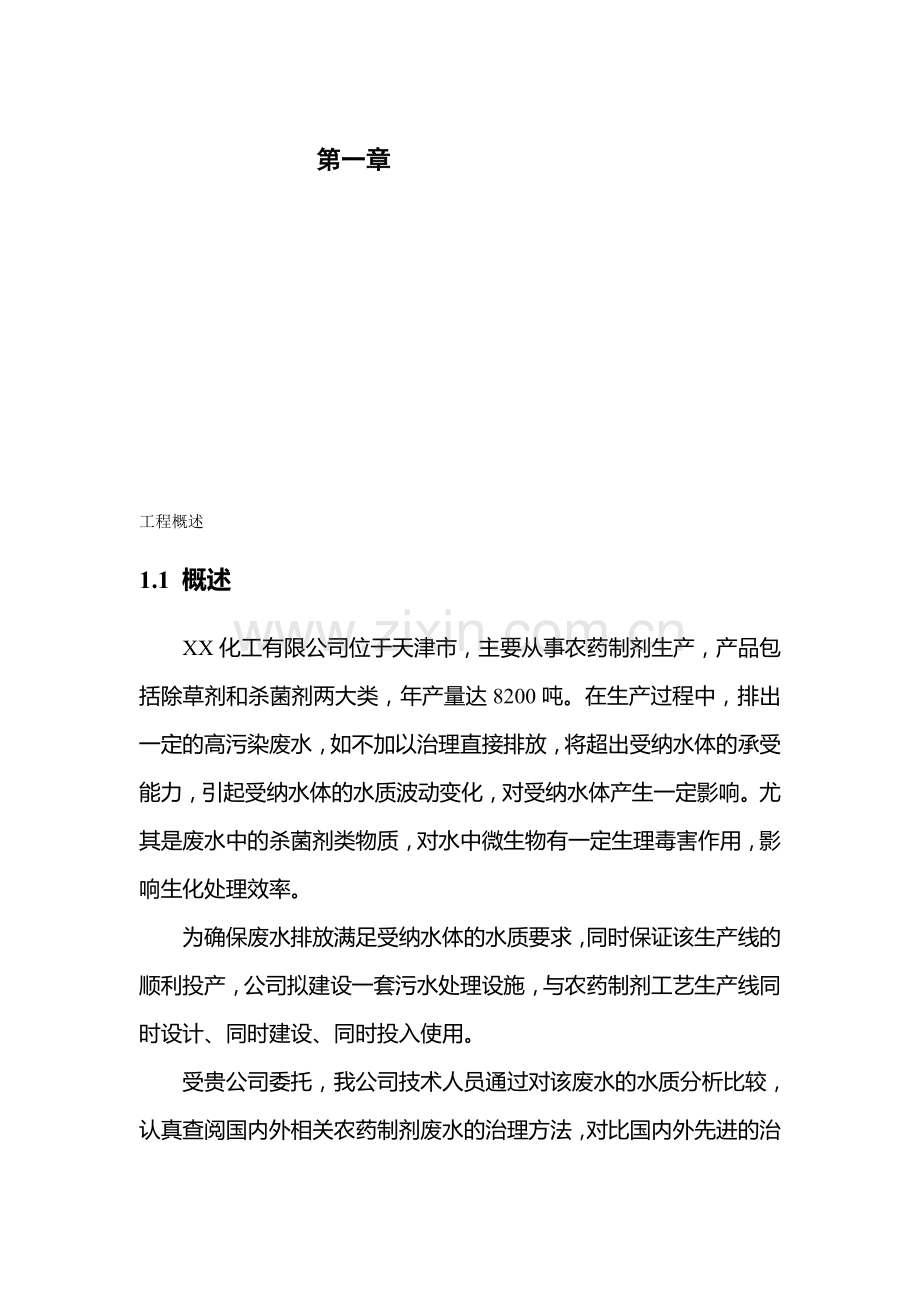

工程概述
1.1 概述
XX化工有限公司位于天津市，主要从事农药制剂生产，产品包括除草剂和杀菌剂两大类，年产量达8200吨。在生产过程中，排出一定的高污染废水，如不加以治理直接排放，将超出受纳水体的承受能力，引起受纳水体的水质波动变化，对受纳水体产生一定影响。尤其是废水中的杀菌剂类物质，对水中微生物有一定生理毒害作用，影响生化处理效率。
为确保废水排放满足受纳水体的水质要求，同时保证该生产线的顺利投产，公司拟建设一套污水处理设施，与农药制剂工艺生产线同时设计、同时建设、同时投入使用。
受贵公司委托，我公司技术人员通过对该废水的水质分析比较，认真查阅国内外相关农药制剂废水的治理方法，对比国内外先进的治理技术，结合我们处理相似水质废水的环保治理经验，并充分利用本公司先进的水处理技术，拟定了一套完整的污水处理初步技术方案，使废水经处理后满足天津市《污水综合排放标准》（DB12/356-2008）三级标准要求，经市政管网排入开发区污水处理厂进行二级处理。
方案编制设计过程中，得到了建设单位的积极配合，在此表示衷心的感谢！本方案敬请贵公司领导及上级主管部门审核。

1.2 设计依据
1、天津市《污水综合排放标准》（DB12/356-2008）
2、《污水综合排放标准》（GB8978-1996）
3、国家现行的建设项目环境保护设计规定
4、甲方提供的相关资料
1.3 设计原则
Ø 认真贯彻国家关于环境保护的方针和政策，使设计符合国家的相关法规、规范。经处理后的水质符合国家和地方的相关标准和规定，符合环境影响评价的要求。
Ø 根据厂方所需处理的水质、水量特征，在充分调查研究的基础上，选择成熟可靠、管理方便、运行费用低的先进处理工艺；
Ø 考虑与厂方的协调和自身的独立完整，充分利用好厂区的预留地，工艺顺畅，布局合理；
Ø 充分考虑节能措施。
1.4 设计范围
本工程包括农药制剂废水的处理和生活污水的综合处理，设计范围具体包括废水处理站的工艺流程、自控系统、配电、标准设备采购、非标设备的设计和制造以及废水处理系统的安装、调试、运行、土建工程的设计等；不包括土建工程施工；设备间根据厂区规划待定。
第八章 废水处理工艺介绍
2.1 废水来源、特点及分类
2.1.1 废水来源
本项目废水包括生活污水、生产废水和清净下水，其生活污水为厂区员工生活用水，清洁下水为制纯水所排浓水，生产废水主要为农药制剂生产废水，包括:(1)水剂SL生产过程排水；(2)油悬浮剂OD生产过程排水；(3)水分散粒剂WDG生产过程排水；(4)悬浮剂SC生产过程排水；(5)生产车间地面冲洗水、实验室分析排水以及其他未预见排水。
2.2.2 废水特点
生活污水主要含BOD、SS，污染较轻，且可生化性好，经简单预处理即能达到排污标准；清洁下水含有一定的无机盐，其COD、SS污染轻，能直接排放；农药制剂废水COD含量高，排放无规律，且制剂中的有效成分对微生物有较大的生理毒害作用。
2.2.3 废水分类
根据废水治理工艺的需要，将该项目废水分为综合废水和生产废水两大类，其中综合废水包括生活污水、清洁下水、地面冲洗水、实验室分析排水；生产废水包括水剂SL生产过程排水；油悬浮剂OD生产过程排水；水分撒粒剂WDG生产过程排水以及悬浮剂SC生产过程排水；其废水分类依据如下所述：
1、生活污水和清洁下水污染较轻，且可生化性好，不需要进行特殊的预处理就能进后续生化处理系统；地面冲洗水和实验分析排水属间歇性排水，不易集中收集，且所含农药制剂成分低，对后续生化处理效率影响不大，为节省收水管网投资考虑，不单独设置收水管网，直接通过厂区排污管网进入污水处理系统。
2、农药制剂废水成分复杂，各组分随生产产品的不同有较大变化，对后续微生物系统生长繁殖以及生化处理效率极为不利，易引起微生物中毒，而本项目所包括农药制剂废水在生化特征上具有相似性，因此，将所有制剂废水归为一类，进行必要的预处理，改变其分子结构，降低其对后续微生物系统的生理毒性，再进入后续生化处理。
将上述废水分类有如下几个优点：(1)与实际情况符合，可操作性强；（2）将农药制剂废水单独收集进行预处理，减小预处理投资规模，降低工程投资和运行费用；（3）将预处理后的农药制剂废水与综合废水混合后进行后期生化处理，降低后续生化处理的有机负荷，同时为微生物提供必要的营养条件，提高生化处理效率。
2.2 设计处理能力
按照甲方提供的相关资料，并考虑水量变化的波动性和后期扩产造成的水量增加，生产废水预处理规模定为30 m3/d，综合废水为70 m3/d，总处理规模为100 m3/d。由于生产废水间歇式属间歇排水，时变化系数较大，因此，提高小时处理规模，以应对瞬间排水对预处理系统的冲击，本设计取3 m3/h；后续生化处理阶段取5m3/h。
2.3 进出水水质的确定
2.3.1 设计进水水质
按照甲方提供的资料及类比同类型废水水质，确定本项目进水水质如下所示：
农药制剂废水：COD ≤5000mg/L；pH：6.0~6.8；SS ≤700mg/L
生活污水：COD≤400mg/L；NH3-N≤30mg/L；SS ≤400mg/L
2.3.1 设计出水水质
按照项目要求，处理后出水在厂区总排口执行天津市《污水综合排放标准》（DB12/356-2008）中三级排放标准的要求，其主要排放指标如下所示：
COD≤500mg/L；NH3-N≤35mg/L；PH：6.0~9.0；
2.4 设计指导思想
根据废水分类特点，本设计方案围绕以下几点进行设计:
(1)生产废水中的水剂 SL生产过程排水、油悬浮剂OD生产过程排水、水分撒粒剂WDG生产过程排水以及悬浮剂SC生产过程排水，分布分散，距离废水处理设施较远，因此，在各生产车间设单独的集水池，由耐腐蚀泵泵至生产废水调节池，废水在调节池内均质均量，由耐腐蚀泵定量泵至后续预处理单元；
(2)农药制剂中的有效成分如芳香类物质、杂环类物质以及生色基团难于生物降解，且对微生物系统有一定的生理毒害作用，因此，设置预处理系统，将上述物质降解为直链烃类物质，并将大的胶体物质絮凝沉淀予以去除，降低废水毒性，提高废水可生化性，为后续生化处理提供有利条件。为降低工程造价和综合运行费用，综合废水不进入预处理系统；
(3)综合废水调节池内的废水COD 含量较高，并不满足排放要求，因此，设置生化处理系统，进一步降解废水中的可生物降解有机物，使最终出水COD达标排放；
(4)本废水处理设施工艺单元较多，设置适当的在线监控设备，达到降低劳动强度、稳定处理、达标排放的目的。
2.5 工艺流程确定及工艺流程图
根据本工程原水水质以及设计依据，确定本工程的主要工艺为预处理和生化处理两部分，其具体工艺确定依据分析如下：
2.5.1 预处理系统
对于难生物降解废水预处理工艺，目前国内用到湿式催化氧化法、臭氧催化氧化法、铁碳微电解以及芬顿试剂法等，每种预处理技术都有其优缺点，并且有其使用条件。对于本项目污水来说，铁碳微电解技术，因其工艺简单、操作方便且投资费用和运行费用较低，具有很强的可行性。
微电解法是利用金属腐蚀原理，形成原电池对废水进行处理的工艺，又称内电解法。它是在不通电的情况下,利用填充在废水中的微电解材料自身产生高低电位差对废水进行电解处理，以达到降解有机污染物的目的。微电解规整填料主要成分为铁、炭、低电位合金及催化剂，并且以极小颗粒的形式分散在微电解剂内；有很高的比表面积，可以与废水充分地接触。由于炭、合金的电极电位比铁低，加上催化剂的催化作用，当电解剂处在电解质溶液中时就形成无数个腐蚀微电池，在它的表面就有电流在成千上万个细小的电池内流动，铁作为阳极被腐蚀消耗，当体系中有宏观的阴极材料存在时，又可以形成宏观腐蚀电池。电极反应生成的Fe2 + 及进一步氧化成Fe3 + 及它们的水合物具有较强的吸附- 絮凝活性，特别是在加碱调pH 值后生成氢氧化亚铁和氢氧化铁胶体絮凝剂，它们的吸附能力远远高于一般药剂水解得到的氢氧化铁胶体，能大量吸附水中分散的微小颗粒，金属粒子及有机大分子。在中性或偏酸性的环境中，微电解剂本身及其产生的新生态[H] 、Fe2 + 等与废水中的许多组分发生氧化还原反应。比如能破坏有色废水中的有色物质的发色基团或助色基团，甚至断链，可以脱色，降低COD Cr 提高可生化性，还可以氧化金属离子，降低其毒性。另外，由于电池的电极周围存在电场效应，使溶液中的带电粒子在电场作用下作定向移动，附积到电极上，从而去除水中的污染物。本工程中农药制剂废水的部分反应如下：
阳极反应：
Fe－2e→ Fe2+　E0(Fe2+/Fe)=－0.44V
阴极反应：
2H++2e→H2↑　E0(H+/H2)=0.00V
当有氧气时：
O2+4H++4e→2H2O　E0(O2)=1.23V
O2+2H2O+4e→40H－　E0(O2/OH－)=0.40V
RH ＋·OH→R＋H2O （RH代表有机污染物）。　
当农药制剂混合废水流过铁碳微电解池时，发生如下几种作用：
①还原作用：由上述反应的标准电极电位E0可知，酸性充氧条件下低电位的Fe与高电位的C在废水中的电位差达到1.67V，Fe和Fe2+对废水中的一些有机物起到还原作用，反应所产生的新生态H和Fe2+，使废水中的有机污染物有机官能团发生变化，使废水中的组成向易于生化的方向转变；
②电场作用：废水中分散的胶体颗粒、极性分子、细小污染物受微电场的作用后形成电泳，向相反电荷的电极方向移动，聚集在电极上，形成大颗粒沉淀，使污染物浓度降低；
③络合作用。反应所产生Fe(OH)3水解生成Fe(OH)2+，Fe(OH)2+等络离子具有很强的絮凝作用，加碱中和沉淀后是良好的混凝剂。
另外，由于本项目农药制剂废水中还有表面活性剂以及植物油类物质，铁碳微电解对于这两项物质的降解效率不高，因此，废水经过铁碳微电解处理后，混凝沉淀阶段加入H2O2，利用产生的Fe2+组合成芬顿试剂，进行催化氧化，进一步将废水中难降解的有机物以及LAS、植物油类物质降解为小分子物质，利于后期生化处理；催化氧化后的废水加碱调节pH，进行混合絮凝反应，并在沉淀池进行泥水分离，化学污泥排入污泥浓缩池，上清液溢流至后续处理系统。
2.5.2 生化处理系统
生产废水经预处理后，与综合废水一起排入综合废水调节池，可生化性得到提高，废水中主要含长链型有机物以及溶解性污染物，并且氨氮几乎没有去除，所以还要进行生化处理，以去除COD、氨氮，确保废水达标排放。
生化处理工艺目前可采用厌氧、好氧，或两种工艺串联使用。本工程采用这两种工艺串联的组合形式，保证处理效果。
1、水解酸化
厌氧系统选用两级水解酸化工艺。第一级水解酸化池相当于缓冲池，内置厌氧污泥和高分子组合填料，仅生产废水进入。一方面，缓冲前面预处理系统所加药剂对于后续生化系统的不利影响；另一方面，由斜板沉淀池带出一定的絮体，当絮体经过厌氧污泥层和高分子组合填料，絮体被截留，消除其对后续生化系统的不利影响。
第二级水解酸化池采用大阻力穿孔管布水，环形收水方式，以保证水力系统的均匀性。废水经过综合废水稀释、水解酸化，其COD得到部分去除，且可生化性提高，溢流至后续生物接触氧化池。
2、生物接触氧化
常用的好氧工艺主要有传统活性污泥法、生物接触氧化法、气提三相流化床、PAC生物活性炭活性污泥法、SBR工艺等。
活性污泥法在污水处理系统运行后对管理的要求较高，且容易引发污泥膨胀等事故，在小型污水处理站中不适用；气提三相流化床和PAC生物活性炭活性污泥法工艺具有很好的处理效果，但工艺复杂且造价高，难于运行管理；SBR工艺对自控系统要求程度很高，需要专业的操作人员操作管理，也不适用。
本工程拟采用接触氧化工艺，其优越性在于：
a、对污染物的去除率高，污泥产生量少，不产生污泥膨胀。在去除COD的同时，又较好的脱氮、除磷效果。出水水质稳定可靠，出水中悬浮物含量少，降低后续沉淀过滤池的处理负荷；
b、采用新型的高分子组合填料，具有挂膜时间短、挂膜稳定、微生物含量高的特点，使得基建更加紧凑，节省占地，降低建设费用；纤维丝在水中处于自由漂动状态，有很好的分散性，提高废水与微生物的有效接触时间，且填料不易堵塞；
c、生物接触氧化池的微生物量在运行过程中，会因进入有机物浓度的变化而变化，并达到一种动态平衡，这使系统出水稳定并有耐冲击负荷的特点，这是普通生化法水处理技术形成较大的菌胶团所难以相比的；
d、系统中氧利用高，不需要污泥回流系统，直接运行费用低。
综上所述：本工程选择生物接触氧化工艺是合理的。为了驯化出高效生物菌落，同时缩短驯化周期，运行前期投加高效的微生物菌种，待驯化结束，菌落形成，正常运行的时候将不再投加。
2.5.3 工艺流程确定
根据以上设计指导思想和工艺分析，拟定本废水处理工艺流程：将生产废水单独收集，分别由耐腐蚀泵泵至生产废水调节池，通过加药泵加酸调节水质，以满足后续预处理需要；调节池内置耐腐泵，将废水泵至预处理系统，预处理采用铁碳微电解+催化氧化+混凝沉淀工艺，沉淀后出水溢流至一级水解酸化池，完成生产废水的前处理阶段，随后流入综合废水调节池，与综合废水充分混合，由置于综合废水调节池的潜污泵泵至二级水解酸化池，水解后出水溢流至二级接触氧化池进行生化好氧处理，处理后出水经沉淀池沉淀，上清液溢流至厂区排放口，达标排放。其工艺流程如图2-1所示：
达标排放
车间2
车间3
车间4
铁碳微电解系统
综合废水调节池
生物接触氧化池池
斜管沉淀池池
污泥回流
二级水解酸化池
综合废水
车间1
集水池1

集水池3
集水池4
集水池2

一级水解酸化池
泥渣外运
污水管线
空气管线
污泥管线
备注：铁碳微电解系统设备化，为铁碳微电解+催化氧化+混凝沉淀的组合工艺
接鼓风机
pH调节

图2-1 电镀废水处理工程工艺流程图
2.6 各主要处理单元处理效率预测表
各主要处理单元污染物的进出水浓度及去除率见表1所示：

表1 各处理单元处理效率预测表
处理工段
水量
（t/d）
COD
（mg/L）
BOD
（mg/L）
SS
（mg/L）
铁碳微电解预处理系统
进水
30
≤5000
≤2000
≤700
出水
30
≤2400
≤1200
≤200
去除率(%)
--
≥50
≥40
≥57
水质调节
进水
100
≤1000
≤500
≤200
出水
100
≤1000
≤500
≤200
去除率(%)
--
--
--
--
水解酸化
进水
100
≤1000
≤500
≤200
出水
100
≤700
≤400
≤200
去除率(%)
--
≥30
≥20
--
接触氧化
进水
100
≤700
≤400
≤200
出水
100
≤250
≤80
≤50
去除率(%)
--
≥64
≥80
≥75
系统
总进水
100
≤2000
≤800
≤500
总出水
100
≤250
≤80
≤50
总去除率（%）
--
≥87
≥90
≥90

第九章 主要处理单元设计
3.1预处理单元
水剂SL生产过程排水、油悬浮剂OD生产过程排水、水分撒粒剂WDG生产过程排水以及悬浮剂SC生产过程排水分别在其车间设置集水池，由耐腐蚀泵泵至生产废水调节池，调节池设置穿孔曝气管，利用空气将废水混合均匀；调节池置HCl投加系统，加酸量由在线pH计控制，控制其pH值3~4；调节后的废水由耐腐泵定量泵至铁碳微电解系统，废水经铁碳微电解处理，溢流至混凝反应池：在混凝池1定量加入H2O2进行催化氧化，反应后的废水溢流至混凝池2，加碱调节pH值至8左右，并投加PAM，将大的胶体物质凝聚成矾花，溢流至后续沉淀池，在沉淀池内实现泥水分离；污泥自污泥排放口自流至污泥浓缩池，经浓缩后至板框压滤机压滤，泥饼外运至有资质单位集中处理；上清液自流至后续一级水解酸化池。
由于车间排放废水量不定量，且间歇排放，设计车间集水池有效容积6m3；设计废水在生产废水调节中的停留时间24h，有效容积30 m3；铁碳微电解、二级混凝池以及混凝沉淀池设备化，其中铁碳微电解停留时间2h，一级混凝池和二级混凝池停留时间分别为1h，沉淀池停留时间2h，铁碳微电解池内置具有高低电位差的金属合金融合催化剂活化技术的微电解填料。
各处理单元设计参数和设备选型如下：
1、车间集水池
功能：收集各车间排放的生成废水，定量提升至后续单元，均衡水质
结构形式：地下式砖混结构，池内壁四酯三布防腐处理，活动盖密封
净 尺 寸：2000mm×2000mm×1800mm（共4个）
有效水深：1.5m
有效容积：6m3
配套设备：
（1）提升泵：
功 能：将废水提升至生产废水调节池
型 号：25HYF-10
流 量：2m3/h
扬 程：10m
功 率：0.37kw
数 量：5台(四用一备，备用泵不安装)
（2）液位控制器
型号：MAS－Ⅱ
数量：5台（四用一备，备用液位控制器不安装）
2、生产废水调节池
功能：收集生产车间排水，均质均量，利于后续生产废水稳定预处理
结构形式：半地下式钢砼结构，池内壁四酯三布防腐处理
净 尺 寸：7200mm×1800mm×2800mm
有效水深：2.5m
有效容积：32m3
水力停留时间：26h
配套设备：
（1） pH计：德国E+H公司
型 号：topHit H CPS 401
数 量：1套
（2）盐酸投加泵（包括储药装置）
型号：AHA22
数量：2台（一用一备）
（3）搅拌装置
共用罗茨风机搅拌
（4）提升泵：
功 能：将废水提升至铁碳微电解系统
型 号：25HYF-10
流 量：3m3/h
扬 程：10m
功 率：0.37kw
数 量：2台(一用一备)
（5）液位控制器
型号：MAS－Ⅱ
数量：2台（一用一备）
3、微电解一体化装置
功能：对生产废水进行微电解、氧化以及混凝处理，去除废水部分COD，提高废水可生化性。
结构形式：一体化钢结构，池内壁四酯三布防腐处理
净 尺 寸：4250mm×2500mm×2000mm
有效水深：1.7m
有效容积：18m3
水力停留时间：6h
配套设备：
（1） pH计：德国E+H公司
型 号：topHit H CPS 401
数 量：1套
（2）碱投加泵（含溶药、储药装置）
型号：AHA22
数量：2台（一用一备，备用泵不安装）
（3）PAM投加泵（含溶药、储药装置）
型号：AHA22
数量：1台
（4）H2O2投加泵（含储药装置）
型号：AHA22
数量：1台
（5）搅拌装置：水下部分采用不锈钢材质
型 号：LFJ-100I
功 率：0.25kw
转 速：4.2rpm
数 量：2套
（6）活性催化微电解填料
数 量：2吨
填充容积：30%
（7）斜管（安装角度60°）
型 号：B50
数 量：3.6m2
表面负荷：0.80m3/m2·h
4、综合废水调节池
功能：将微电解出水与综合废水混合均匀，利于后续稳定处理。
结构形式：半地下式钢砼结构
净 尺 寸：4000mm×5000mm×2800mm
有效水深：2.5m
有效容积：50m3
水力停留时间：12h
配套设备：
（1）污水提升泵：
功 能：将综合废水提升至后续生化处理系统
型 号： WQ5-10-0.75（含自耦合装置）
流 量：5m3/h
扬 程：10m
功 率：0.75kw
数 量：2台(一用一备)
（2）液位控制器
型号：MAS－Ⅱ
数量：2台（一用一备）
（3）搅拌装置
共用罗茨风机搅拌（穿孔曝气）
3.2 生化处理系统
生产废水经过铁碳微电解—催化氧化处理后，出水溢流至一级水解酸化池，脱除对微生物有害的物质，进入综合废水调节池，与综合废水充分混合，进入后续生化处理单元。
设计一级水解酸化池有效水力停留时间3h，二级水解酸化池有效水力停留时间6h；设计接触氧化池有效水力停留时间共计12h，控制接触氧化池气水比在25：1左右，形成一种充分好氧的状态，并通过较大的搅拌强度，促使填料上附着的微生物膜新陈代谢加快，提高生物接触氧化池处理效率。
各处理单元设计参数及设备选型如下：
1、一级水解酸化池
功 能：生产废水进入后续生化处理单元的缓冲池，减轻因化学处理对后续单元的负面影响，并降解部分COD及提高废水可生化性。
结构形式：半地下式钢砼结构
净 尺 寸：2000mm×2000mm×2800mm
有效水深：2.5m
有效容积：10m3
水力停留时间：3.3h
配套设备：
（1）布水器：
型 号：UPVC穿孔管
数 量：1套
（2）收水器：
型 号：不锈钢三角堰板
数 量：1套
（3）高分子组合填料：
型 号：φ150×1600mm
数 量：6.4m3
（4）填料支架
型 号：50角钢+φ14螺纹钢（沥青防腐）
数 量：1套
2、二级水解酸化池
功 能：综合废水中的难生物降解有机物水解成易生物降解小分子有机物，提高废水可生化性，并降解部分COD。
结构形式：半地下式钢砼结构
净 尺 寸：6000mm×2000mm×2800mm
有效水深：2.5m
有效容积：30m3
水力停留时间：6h
配套设备：
（1）布水器：
型 号：UPVC穿孔管
数 量：1套
（2）收水器：
型 号：不锈钢三角堰板
数 量：1套
（3）高分子组合填料：
型 号：φ150×1600mm
数 量：19.2m3
（4）填料支架
型 号：50角钢+φ14螺纹钢（沥青防腐）
数 量：1套
3、两级生物接触氧化池
功 能：降解废水中可溶性有机物，降低废水COD含量，并将废水中的NH3-N转化为硝态氮，降低废水NH3-N含量。
结构形式：半地下式钢砼结构
净 尺 寸：6200mm×4000mm×2800mm
有效水深：2.5m
有效容积：62m3
水力停留时间：12h
配套设备：
（1）污水提升泵：
功 能：将综合废水提升至后续生化处理系统
型 号： WQ5-10-0.75（含自耦合装置）
流 量：5m3/h
扬 程：10m
功 率：0.75kw
数 量：2台(一用一备)
（2）液位控制器
型号：MAS－Ⅱ
数量：2台（一用一备）
（3）罗茨鼓风机
型 号：HSR65
风 量：2.64m3/min
风 压：29.4kPa
功 率：2.2kw
数 量：2台(一开一备)
（4）微孔曝气器
型 号：φ225
数 量：48个
（5）高分子组合填料
型 号：φ150×1600mm
数 量：38.2m3
（6）填料支架
型 号：65角钢+φ14螺纹钢（沥青防腐）
数 量：1套
（7）沉淀罐（成套设备）
型 号：φ1800×2800mm
表面负荷：1.0m3/m2·h
数 量：2个
（8）电磁流量计
型 号：0~50m3/h
数 量：1个
3.3 污泥及废气处置单元
农药制剂废水在处理过程中产生一定的化学污泥，该污泥含有毒有害物质，属国家严格控制的固体废弃物，不得随意扔弃。本设计将所有污泥收集至污泥浓缩池，采用全自动厢板式压滤机进行污泥脱水，干污泥送至有危险固体废弃物处置资质的单位集中处理。污泥处置工艺如图3-2所示：

图3-2 污泥处置工艺图
农药制剂废水在处理过程中用到空气搅拌，将产生一些有异味的气体，为保护空气环境，将车间集水池和生产废水调节池加盖密封，并在设备间设置轴流风机，将反应池产生的气体抽至车间尾气处理系统集中处理（车间未设计的话本污水处理设施单独设计）。
1、污泥浓缩池
功 能：收集污泥并浓缩，减少污泥螺杆泵输送体积。
结构形式：半地下式钢砼结构，池内壁四酯三布防腐处理
净 尺 寸：2000mm×2000mm×2800mm
有效水深：2.5m
有效容积：10m3
（1）污泥螺杆泵
型 号：G15-2
流 量：2.45m3/h
功 率：1.5kw
数 量：2台（一用一备）
（2）全自动厢板式压滤机
型 号：BYG650
外框尺寸：3183mm×1050mm×1025mm
过滤面积：15m2
滤室容量：240L
数 量：1台
第十章 主要处理构筑物及设备
表4—1土建工程一览表
序号
项目名称
型号、规格、
主要技术参数
数量
备注
单位
数量
1
车间集水池
2000×2000×1800mm
座
4
砖混防腐
2
车间废水调节池
7200×1800×2800mm
座
1
钢筋砼防腐
3
一级水解酸化池
2000×2000×2800mm
座
1
钢筋砼
4
综合废水调节池
5000×4200×2800mm
座
1
钢筋砼
5
二级水解酸化池
6200×2000×2800mm
座
1
钢筋砼
6
接触氧化池
4000×3000×2800mm
座
2
钢筋砼
7
中间水池
1000×1000×2800mm
座
1
钢筋砼
8
污泥浓缩池
2000×2000×2800mm
座
1
钢筋砼
合计

占地面积94.3m2

表4—2主要设备
备注
序号
设备名称
型号、规格、
主要技术参数
数量
备注
单位
数量
1
预处理系统
1.1
集水池提升泵
25HYF-10，2m3/h
台
5
四用一备
1.2
液位控制器
MAS－Ⅱ
只
4
两用两备
1.3
生产废水提升泵
25HYF-10，3m3/h
台
2
一用一备
1.4
pH计
topHit H CPS 401
台
1

1.5
盐酸投加泵
AHA22
台
2
一用一备
1.6
微电解装置
4250×2500×2000mm
套
1

1.6.1
pH计
topHit H CPS 401
台
1

1.6.2
搅拌器
LFJ-100I
台
2

1.6.3
碱液投加泵
AHA22
台
1

1.6.4
H2O2投加泵
AHA22
台
1

1.6.5
PAM投加泵
AHA22
台
1

1.6.6
微电解填料

t
2

1.6.7
斜板
B50
m2
3.6

2
生化处理系统
2.1
综合水池提升泵
WQ5-10-0.75
台
2
一用一备
2.2
液位控制器
MAS－Ⅱ
只
2
一用一备
2.3
水解池布水器
UPVC穿孔管
套
2

2.4
水解池收水器
不锈钢三角堰板
套
2

2.5
高分子组合填料
φ150×1600mm
m3
63.8

2.6
水解池填料支架
50角钢+φ14螺纹钢
套
2
防腐处理
2.7
接触池填料支架
65角钢+φ14螺纹钢
套
2
防腐处理
2.8
罗茨鼓风机
HSR65
台
2
一用一备
2.9
微孔曝气器
Φ225
个
48

2.10
沉淀罐
Φ1800×2800mm
个
2

2.11
中间提升泵
WQ5-10-0.75
台
2
一用一备
2.12
液位控制器
MAS－Ⅱ
只
2
一用一备
2.13
电磁流量计
0~50m3/h
个
1

3
污泥处理系统
5.1
污泥螺杆泵
G15-2
台
2
一用一备
5.2
板框压滤机
BYG650
台
1

4
其他
项目
6.1
臭气脱除系统
TY2009-1
套
1
暂不计入
6.2
管道系统

套
1

6.3
电控系统

套
1

6.4
自控系统

套
1

6.5
防腐保温

套
1
暂不计入
第十一章 电气设计
5.1 供配电
5.1.1设计依据
1、《低压配电涉及规范》 （GB50054-1995）
2、《电力工程电缆设计规范》（GB50217-94）
3、《电缆敷设》（D101-1～7）
4、《电气装置安装工程接地装置施工及验收规范》（GB50010-2002）
5、与本工程设计相关的其它设计规范
5.1.2负荷等级及供配电系统
根据废水处理站工艺及设备运行的要求，本工程用电负荷等级属二级，生产设备为24小时连续工作制，采用一用一备电源供电。
5.1.3用电负荷
本工程设计装机容量约16.5kW，正常运行时负荷约10kW。用电设备电压等级:～380/220V。
5.1.4主要设备选型
低压配电室及脱水机房的电气控制柜均采用GGD型电控柜，其它配电、电控柜形式根据实际情况定，所有屏箱内的低压开关、接触器、热继电器、中间继电器、按钮等元器件应确保质量，并有相关认证。户内柜、箱防护等级定为IP4X，户外定为IP55。
5.2 施工
5.2.1设备安装
本工程所使用的配电柜、控制箱（含设备自带）等分为落地安装、墙上安装及支架安装等形式。落地安装的设备采用槽钢作基础，槽钢与设备间采用螺栓或焊接固定。挂墙明装的控制箱或配电箱均采用胀管螺栓直接安装，中心安装高度底边距地1.5米。户外安装的现场箱采用支架安装，户外安装的电气设备现场增设防雨设施。
5.2.2电缆敷设
低压电力电缆主要采用YJV-1KV电缆，根据平面布置图，电缆主要采用桥架敷设，出电缆沟与桥架后穿镀锌钢管保护敷设。电缆出入沟、建设物及配电控制屏时应做防火处封堵，电缆传入保护管时管口应密封。
5.2.3接地设计
本工程配电室至各单体（调节池、设备间、生物接触氧化池、脱水机房等）采用TN-C-S接地系统，配电室与各单体外设人工接地体，其接地电阻不大于4欧姆，各单体人工接地体与基础接地相连构成接地网。本工程内所有电气设备外壳、控制柜、金属护栏等均应可靠接地。
5.3 仪表和自控设计
5.3.1设计依据
根据工艺推荐方案流程对仪表及自控进行设计。
5.3.2设计范围
1、根据工艺流程设置必要的液位、流量控制。
2、根据工艺要求，设置必要的自动控制。
5.3.3设计原则
1、仪表和自动化监测系统的设计应遵循安全、实用、可靠的使用原则，做到经济合理。
2、仪表和自动化监测系统应满足高效、方便的管理要求，能够对系统工艺流程关键环节实现监测和控制，保证各项指标达到各工艺设计
