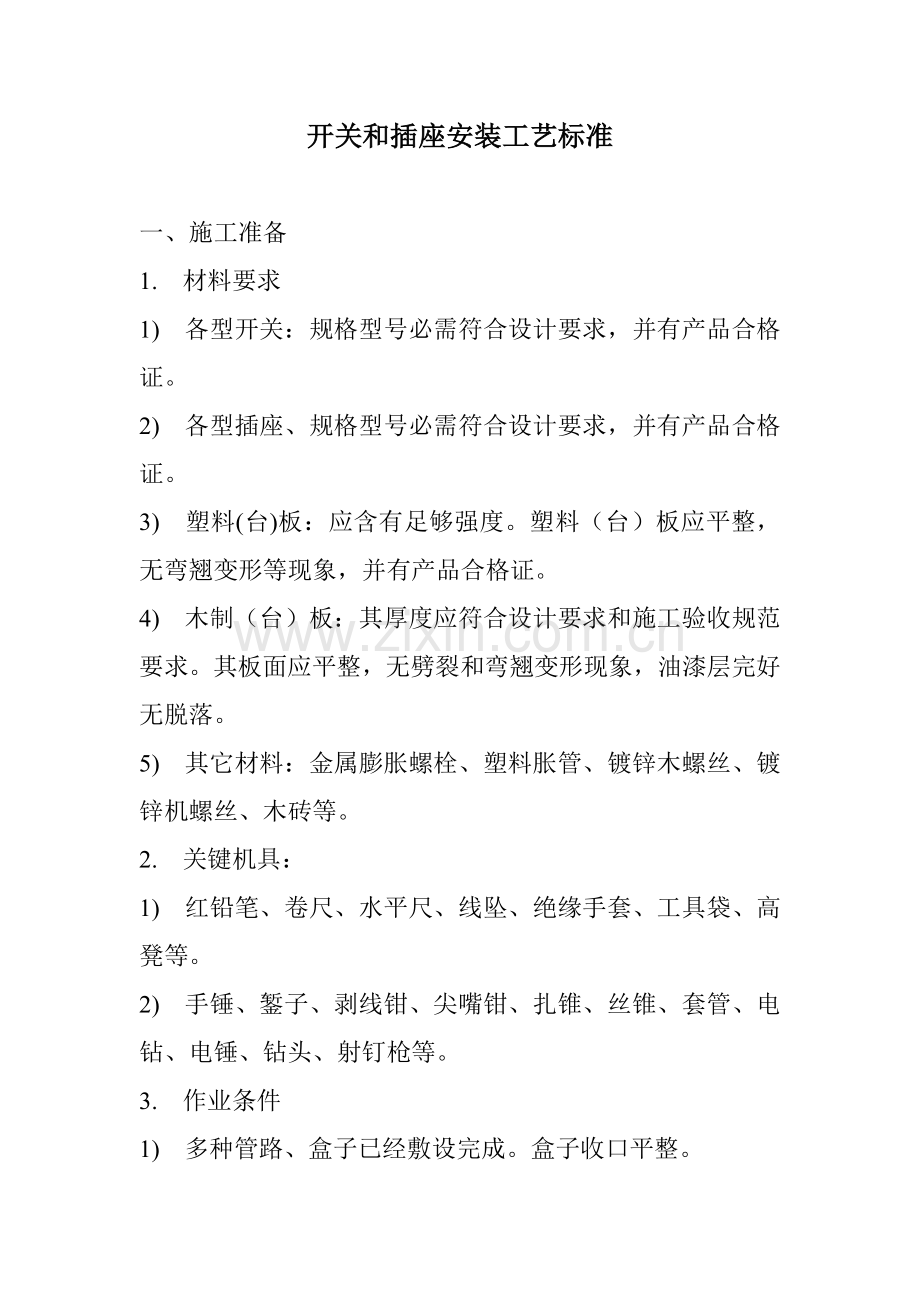

开关和插座安装工艺标准

一、施工准备
1. 材料要求
1) 各型开关：规格型号必需符合设计要求，并有产品合格证。
2) 各型插座、规格型号必需符合设计要求，并有产品合格证。
3) 塑料(台)板：应含有足够强度。塑料（台）板应平整，无弯翘变形等现象，并有产品合格证。
4) 木制（台）板：其厚度应符合设计要求和施工验收规范要求。其板面应平整，无劈裂和弯翘变形现象，油漆层完好无脱落。
5) 其它材料：金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。
2. 关键机具：
1) 红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋、高凳等。
2) 手锤、錾子、剥线钳、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。
3. 作业条件
1) 多种管路、盒子已经敷设完成。盒子收口平整。
2) 线路导线已穿完，并已做完绝缘摇测。
3) 墙面浆活、油漆及壁纸等内装修工作均已完成。
二、操作工艺
1. 工艺步骤
清理→结线→安装
2. 清理
用錾子轻轻地将盒子内残余灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。
3. 结线
1) 通常结线要求：
a. 开关结线
同一场所开关切断位置一致，且操作灵活，接点接触可靠。
电器，灯具相线应经开关控制。
多联开关不许可拱头连接，应采取LC型压接帽压接帽压接总头后，再进行分支连接。
b. 交、直流或不一样电压插座安装在同一场所时，应有显著区分，且其插庆和插座配套，均不能相互代用。
c. 插座箱多个插座导线连接时，不许可拱头连接，应采取LC型压接帽压接总头后，再进行分支线连接。
4. 安装开关、插座准备
先将盒内甩出导线留出维修长度，削出线芯，注意不要碰伤线芯。将导线按顺时针方向盘绕在开关，插座对应接线柱上，然后旋紧压头。假如是独芯导线，也可将线芯直接插入接线孔内，再用顶丝将其压紧。注意线芯不得外露。
1) 开关、插座安装：
a. 通常安装要求
开关安装要求：(a) 拉线开关距地面高度通常为2-3m，距门口为150-200mm；且拉线出口应向下。(b)扳把开关距地面高度为1.4m，距门口为150-200mm；开关不得置于单扇门后。(c)暗装开关面板应端正、严密并和墙面平；(d)开关位置应和灯位相对应，同一室内开关方向应一致；(e)成排安装开关高度应一致，高低差小于2mm，拉线开关相领间距通常大于20mm;(f)多尘潮湿场所和户外应选择防水瓷制拉线开关或加装保护箱；(g)在易燃、易爆和尤其潮湿场所，开关应分别采取防爆型、密闭型，或安装在其它处所控制；(h)民用住宅严禁装设床头开关；(i)明线敷设开关应安装在不少于15mm厚木台上。
b. 插座安装要求：(a)暗装和工业用插座距地面不应低于30cm；(b)在儿童活动场所应采取安全插座。采取一般插座时，其安装高度不应低于1.8m；(c)同一室内安装插座高低差不应大于5mm；成排安装插座高低差不应大于2mm；(d)暗装插座应有专用盒，盖板应端正严密并和墙面平；(e)落地插座应有保护盖板；(f)在尤其潮湿和有易燃、易爆气体及粉尘场所不应装设插座。
2) 开关、插座安装
a. 暗装开关、插座：
按接线要求，将盒内甩出导线和开关、插座面板连接好，将开关或插座推入盒内（假如盒子较深，大于2.5m时，应加装套盒），对正盒眼，用机螺丝固定牢靠。固定时要使面板端正，并和墙面平齐。
b. 明装开关、插座：
先将从盒内甩出导线由塑料(木)台出线孔中穿出，再将塑料(木)台紧贴于墙面用螺丝固定在盒子或木砖上，假如是明配线，木台上隐线槽应先右对导线方向，再用螺丝固定牢靠。塑料（木）台固定后，将甩出相线、中性线、保护地线按各自位置从开关、插座线孔中穿出，按接线要求将导线压牢。然后将开关或插座贴于塑料（木）台上，对中找正，用木螺丝固定牢。最终再把开关、插座盖板上好。
c. 开关、插座安装在木结构内，应注意做好防火处理。
三、质量标准
1. 确保项目
插座连接保护接地线方法及相线和中性线连接导线位置必需符合施工验收规范相关要求。
插座使用漏电开关动作应灵敏可靠。
检验方法：观察检验和检验安装统计。
2. 基础项目：
1) 开关、插座安装位置正确。盒子内清洁，无杂物，表面清洁、不变形，盖板紧贴建筑物表面。
2) 开关切断相线。导线进入器具处绝缘良好，不伤线芯。插座接地线单独敷设。
检验方法：观察和通电检验
3. 许可偏差项目
1) 明开关，插座底板和暗装开关、插座面板并列安装时，开关，
2) 插座高度差许可为0.5mm。
3) 同一场所高度差为5mm。
4) 面板垂直许可偏差0.5mm。
检验方法：吊线、尺量检验。
四、成品保护
1. 安装开关、插座时不得碰坏墙面，要保持墙面清洁。
2. 开关、插座安装完成后，不得再次进行喷浆，以保持面板清洁。
3. 其它工种在施工时，不要碰坏和碰歪开关、插座。
五、应注意质量问题
1. 开关、插座面板不平整，和建筑物表面之间有缝隙，应调整面板后再拧紧固定螺丝，使其紧贴建筑物表面。
2. 开关未断相线，插座相线、零线及地线压接混乱，应按要求进行更正。
3. 多灯房间开关和控制灯具次序不对应。在接线时应仔细分清各路灯具导线，依次压接，并确保开关方向一致。
4. 固定面板螺丝不统一（有一字和十字螺丝）。为了美观，应选择统一螺丝。
5. 同一房间开关、插座安装高度这差超出许可偏差范围，应立即更正。
6. 铁管进盒护口脱落或遗漏。安装开关、插座接线时，应注意把护口带好。
7. 开关、插座面板已经上好，但盒子过深（大于2.5cm）,未加套盒处理，应立即补上。
8. 开关、插销箱内拱头接线，应改为鸡爪接导线总头，再分支导线接各开关或插座端头。或采取LC安全型压线帽压接总头后，再分支进行导线连接。
