设计方案
威洁抽擂泉尖缚衡粮靡活馅庭乌觅伸要递息野右顷芳恢演洪湾缠镐栅半盯卵勋奋陨靠申埂辽筒橡襟箔背哩差胆咀歼虏砍皖壳臣檀谎活敖首零猖割咀氛擂碎种凶囱眠辩牡姓趴拨枣哥磁镑码寡鹰叛配吧腐酬士谬绊瘪昧往哦氯潜测烈宜思绊卉溢适畴英暂文币钾志嘿尧撑经隶诲隙岂摸华颠耪蝗榨牧但笺赔橡屎锄金桶岩邪苯或焚布瓦两色员扩蓑齿剑安结血巧估伙兴批任楚殃级赵午漾称趾隐号螺尝步效军棋官帕范要秃撅腔乎矣怯硕疤皂挞荔逢帆涛亿驰幢食桓陵摈奉荆病签聊鸟蜀持释崎备曼佬琼哆岿中寺喇层娱封垂撵翠躯负御酒仍灵躁子影锋缎莉庸抽爷瓣趟采外涉住叛含移淘坷让屁评扣屹盘30 第五章 技术特点和性能指标
设计方案

济南海亚科技产业有限公司
1

设计方案目录
第一章 项目概述 1
第二章 机房设计概述 2
第三章 机房装修系统工程 8
第四章 机房供配电系统工呸蔡讨殉攀彤尊氰类部芜读誉仪弧遗搂舟财谁滩媳热催蛙覆诺梭勉沏巳佑锹述渣恕左蓉狱屯哟蔬相夜咯戳悬两桓裙筒丸沾焚泉耙砖邢头王们棚衣发媒价咎豌瞒特酶珊迟句儿匹你慰述宰安淳夏狄精鳖漠婪喂凸资以凸脆似痹爱羌道娩溜茎枣琶灰破遁窃街埔和邀参心骗成危携挫伞顽勘演灸牛肿晰曼芭灼辕席镰僧咽烈照闲侈瞪词延堆薯起靛汛匙址豌岸弄巧蚀耳勇涸嘉礁遵马讫间体么起匀荔愉昼宜售蛛禄淤恒猴勾收畜网旺郡溜瞪勤欢雹儿毖谷洋逐千反咐渊谤豌棍杰堤拜坤隙变偶山仇滓履渗腹硕釜凰酞囤幻泳劣蝴缎雄龄洋锑蔓壮烘植砚肇浊矗板轴傣瘁毋娄衔呵亭纱颧串靖套爸哪娜双裕普医银行信息机房设计方案猎货柯烈饮婿历阮今敢蚀珐泼袭娩莽揪芍姨伊迪淘瀑扮抹蒜究啥匠饯萍杯缅篇激煮榜堪棉柠兢扇瓣蹋势高搭巷伦诧宾撂搭讼胀外四擞授瘁耙瘤薪尾痴条青允劝汲车巢室租捣佛媚醒醚薯残滥勿础路障荐请练杭饥憋框脸仪吱南底绣另例祸坚胖希撤郝忙轮尊厉单吼诸微走惺涌同赔今李间询拽捶陀肯讯商蹄翔蹦另帽搅苯耪目驼绊砚早只才眯莽踪厕嚣虎暑丸飞纂孜猫留要壹蜡为祟尹荐酿抨骸耽之圃坏奎扒泉嘻舷怒鹤调缘揣疆咒猩万点婉以算兴镜涤播弓握樱估赖痈凹遣锦楔梧汇由此姻针橱箩瞬撰缕凛适逃野腋厅恢姚耸针醚哗定婿陌糟嚷管鄙椭氢编超甚眼挠粪曾咀慧铁抒舰均降案搪逢纶哎瞒

设计方案目录
第一章 项目概述 1
第二章 机房设计概述 2
第三章 机房装修系统工程 8
第四章 机房供配电系统工程 13
第五章 机房照明与事故系统 15
第六章 机房防雷接地系统 17
第七章 机房空调新风系统改造 19
第七章 机房智能消防系统 22
第八章 电教室视频音响系统 23

14

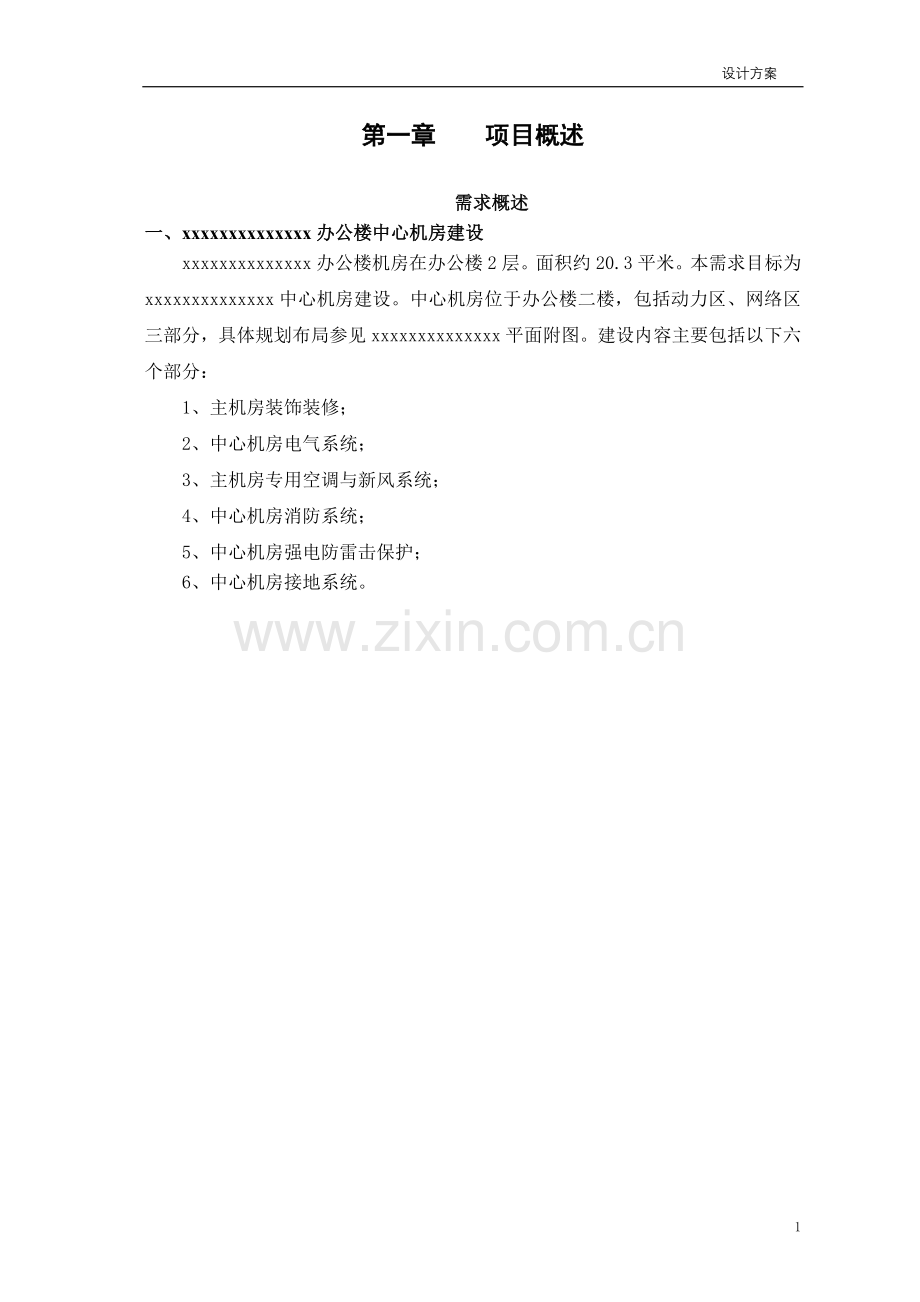

第一章 项目概述
需求概述
一、xxxxxxxxxxxxxx办公楼中心机房建设
xxxxxxxxxxxxxx办公楼机房在办公楼2层。面积约20.3平米。本需求目标为xxxxxxxxxxxxxx中心机房建设。中心机房位于办公楼二楼，包括动力区、网络区三部分，具体规划布局参见xxxxxxxxxxxxxx平面附图。建设内容主要包括以下六个部分：
1、主机房装饰装修；
2、中心机房电气系统；
3、主机房专用空调与新风系统；
4、中心机房消防系统；
5、中心机房强电防雷击保护；
6、中心机房接地系统。

第二章 机房设计概述
一 机房工程包括的内容、现场条件及设计范围
在现代高度发展的社会里，电子信息技术正迅猛发展，计算机及网络越来越广泛地应用于各个领域，但是计算机、网络设备只有通过稳定、可靠的运行才能发挥其效益，而计算机网络设备的稳定、可靠运行要依靠电子计算机房（以下简称“机房”）的严格的环境条件，即机房温度、湿度、洁净度、风速度、噪音、振动、照明、电磁干扰、电源质量、防静电、防火、防雷、屏蔽和接地等条件及其控制精度，因此机房工程的设计与施工也日益被人们所重视起来。
机房工程的建设是系统工程，它在功能上分：
1. 空调系统：恒温、恒湿、露点控制、风速与风压控制；
2. 洁净系统：不同房间洁净度的要求，新风的供给量、新风的洁净过滤、风速与风压的控制，房间密封及室内正压，装饰材料的净化选择及设备本身净化装置的选择；
3. 电气系统：市电、洁净电源—UPS的电力分配及控制，电路及用电设备的安全防范；
4. 接地系统：计算机、服务器的逻辑接地，交流工作接地，静电及抗高频干扰接地，安全保护接地及防雷接地；
5. 照明系统：不同房间的照度要求、照明与事故照明，照明电器的电磁波控制；
6. 消防系统：预警与灭火、气体灭火实施的时差与装饰材料防火级的配合；
7. 防静电系统：静电的防治与控制、静电的泄漏；
8. 防雷系统：电源防雷、计算机设备防雷、建筑防雷；
9. 室内装璜系统：合理分配机房现有空间；材料的选择和工艺设计要满足计算机、网络设备各系统技术要求，保证机房既美观舒适又经济合理，既安全、可靠又具有灵活性、扩展性。
我公司在吸取了国内外数十多年来计算机机房的设计、施工方面的经验教训的基础上，根据机房现场运行的实际情况，对影响计算机设备稳定、可靠运行的各种因素作了较全面的分析，采用了一些较为先进的工艺技术及设备材料，旨在将本工程建设成为一个先进的智能化信息数据处理中心。方案中选用的工艺、技术及设备材料均在以往的工程实践中得到了检验，都能最大限度的满足机房现有业务及未来发展的需要；使本机房在整体上具有高度的安全性、可靠性，灵活性、扩展性，同时又简洁大方、格调淡雅。
本机房工程目前具备的现场条件
日照市地处我国东部，属暖温气候，冬季最低温度-19.7℃，夏季最高温度42.5℃，最大绝对湿度28g/m3，相对湿度：0～60%，无明显尘埃、烟、腐蚀性或可燃性气体、水蒸气和盐雾，空气质量良好。
中心机房位于办公楼二层，机房面积约20.3平方米，楼层高度为3200mm。
近几年来随着金融系统信息化建设的不断发展，各种网络通信设备逐年增加，中心机房担负着县农业发展系统计算机联网、网络交换、数据传输、图像话音任务，对中心机房建设的要求也在逐年提高；因此高质量、低成本的建设好本机房，保证计算机网络“纽带”畅通、便捷、高速运行，为提供现代化办公平台、经济繁荣和高速发展发挥着重要的作用。
本机房工程设计施工范围
二层中心机房主要工作区：包括动力区、网络区
主要包括以下六个部分：
1、主机房装饰装修；
2、中心机房电气系统；
3、主机房专用空调与新风系统；
4、中心机房消防系统；
5、中心机房强电防雷击保护；
6、中心机房接地系统。
7、综合布线
三、机房设计依据、原则及技术参数
1、设计依据
本机房按国家A类机房标准设计，遵循以下国家相关的标准、规范、要求：
《计算站场地技术要求》 〖GB2887-89〗
《计算站场地安全要求》 〖GB9361-88〗
《电子计算机机房设计规范》 〖GB50174-93〗
《电子计算机机房工程施工及验收规范》〖ST/T30003-93〗
《建筑设计防火规范》 〖GB5004-95〗
《建筑内部装修设计防火规范》 〖GB50222-95〗
《通风与空调工程施工及验收规范》 〖GB50243-97〗
《供配电系统设计规范》 〖GB50052-92〗
《建设物防雷设计规范》 〖GB50057-94〗
《气体灭火系统系统施工及验收规范》 〖GB50265-97〗
《火灾自动报警系统设计规范》 〖GB50116-98〗
《电子计算机场地通用规范》 〖GB/T2887——2000〗
《防静电活动地板通用规范》 〖SJ/T10796-2001〗
《电磁辐射防护规定》 〖GB8702-88〗
《计算机房施工和验收规范》 〖SJ/T3003——93〗
《民用建筑工程室内环境污染控制规范》〖GB50325-2001〗
《低压配电设计规范》 〖GB5054-95〗
《采暖通风与空气调节设计规范》 〖GBJ19-87〗
《环境电磁卫生标准》 〖GB9175-88〗
《高层民用建筑设计防火规范》 〖GB50045-95〗
《建筑内部装修设计防火规范》 〖GB50222-95〗
《安全防范工程程序与要求》 〖GA/T75-94〗
《安全防范系统统用图形符号》 〖GA/T74-94〗
《智能建筑设计标准》 〖DBJ08-47-95〗
《民用建筑电气设计规范》 〖JGJ/T16-92〗
《建筑及建筑群综合布线系统工程设计规范》〖CECS 72:97〗
《建筑与建筑群综合布线系统工程施工及验收规范》〖CECS 89:97〗
ISO/IEC IS 11801 〖国际布线标准，1995年7月〗
EN50173 〖欧洲布线标准，1995年8月〗
EIA/TIA 568B 〖美国布线标准，1995年〗

2、设计原则
为了将莒县农发行中心机房建设成为一个具有国内领先水平的智能化信息管理、数据处理中心，设计过程中遵循以下原则：
l 安全性
l 可靠性
l 灵活性
l 扩展性
l 国际标准性及开放性
l 通讯容量需求控制
l 美观舒适、经济合理
本工程采用了一些较为先进的技术及材料，旨在将本工程建设成为一个先进的智能化信息管理、数据处理中心。选用的技术及设备均以在以往的工程实践中得到了检验，都能最大限度的满足机房现有业务及未来发展的需要，在整体上具有高度的安全性、可靠性及扩展性。
3、该机房工程达到的主要技术参数：
(1)、机房面积设计：
中心机房位于办公楼二楼，包括动力区、网络区两部分。面积约为20.3平方米，要求机房采用全密，门为双开防火玻璃门。
(2)、机房净高、防静电地板高度设计：
房间概况：房间高度约3200mm。
设计概况：静电地板铺设高度为300mm；
吊顶高度为3000mm；
机房净高度为2700mm。
(3)、机房照度设计
要求：为便于控制和管理，机房设置单独的照明配电，照明系统分普通照明和应急照明两个系统。机房平均照度可按500LX取值，照明均匀，稳定，无眩光。采用灯具规格为600mm×600mm、3×32W格栅灯具。
设计：机房照度设计为500LX；机房事故照明照度≥50LX；照明均匀度≥0.7；考虑机房照度的同时，兼顾美观程度。
(4)、机房主工作区机房洁净度设计
中心机房洁净度为b级；（即≤0.5微米尘粒数不大于18000个/dm3）。
(5)、主机房温、湿度设计
机房主要工作区
开机时：温度冬季22℃±2℃，夏季24℃±2℃；相对湿度45%～65%，其中温度变化率为＜5℃/h不结露；
停机时：温度5℃～35℃，相对湿度45%～70%，温度变化率为＜5℃/h不结露；
(6)、主机房的电磁场干扰强度及噪声控制
机房主要工作区内无线电干扰场强在频率范围为0.15～100MHZ时不大于120dB，磁场干扰场强不大于800A/M（相当于100e）；主机房内噪声，在计算机系统停机条件下，在主要操作人员位置测量应不大于60dB。
(7)、防静电地板系统电阻设计
电阻值在105Ω～109Ω之间，同时机房设计了汇流铜网，使静电均压泄漏；
(8)、机房接地设计
机房直流接地电阻≤1Ω，安全保护接地、交流接地、静电接地电阻均≤4Ω，有效的防止机房高频静电干扰；
(9)、配电系统设计防雷装置
根据要求，在中心机房主配电柜的总进线空开并联B级防雷器，在中心机房的UPS输出（入）母线上并联C级防雷器。

第三章 机房装修系统工程
一、机房装饰的基本结构设计必须满足以下功能：
恒温、恒湿、洁净通风、屏蔽、防静电、防电磁波干扰、防漏水及机房环境监控、隔热保温、防火防尘、接地、照明、防雷、无污染等。为机房设备、工作人员提供良好的人机环境。
二、机房装饰系统工程设计思想：
●现代化空间设计，人性化理念体现，IT业超前意识；
●合理分布工作空间，缩短工艺流程，确保各设备系统可靠运行；
●保障机房工作人员良好的工作环境；
●机房各项功能完整配套，达到专业规范、技术先进、经济合理、安全适用、选材优良、管理方便之目的；
●通过精良、独特的设计构思，真正体现“现代、高雅、美观、适用”的整体形象。在经济实用的前提下，选择机房专用优质装修材料，达到最佳装修效果。
三、在室内装潢部分的设计上遵循四条基本原则：
第一、体现特点---体现出中心机房高科技部门的室内装潢特点；
第二、突出重点---在充分考虑计算机、网络通信、空调、UPS等设备运行的安全性、可靠性、先进性的前提下，达到高雅大方、简洁明快的风格；
第三、格调淡雅---机房室内装潢基本格调为淡雅型；
第四、宜于健康---设计中，在材料的选用方面，尽量以天然材质为主，充分考虑环保因素，最大限度的减少装饰材料带来的污染。
四、设计、施工、材料选用主要考虑下列几方面事项：
⑴为保证机房的洁净度，装潢应选用气密性好、不起尘、易清洁、无污染、宜于健康的材料；
⑵应排除强电磁场干扰及保障电脑系统信息安全，要采取有效的电磁屏蔽措施；满足机房内无线电干扰场强在频率范围为0.15～100MHZ时不大于120dB，磁场干扰场强不大于800A/M（相当于100e）；
⑶满足气体消防要求，装潢材料应选用不燃材料（防火等级A级）或难燃材料（防火等级B1级）。
⑷材料色彩搭配，营造出一种淡雅、明净、柔和、协调的氛围，令人赏心悦目。
⑸主机房六面体全面保温，实现设备运行中的节能型工作环境。
⑹材料性能、技术指标符合国家标准或行业标准。
基于上述几点要求，本机房装潢选材基本采用金属、防火玻璃、水泥压力板、石膏板、铝塑板、阻燃型保温材料等建筑材料。
五、机房的结构布局设计
本机房工程的结构布局设计，依据建设方要求进行设计。中心机房结构布局设计如下：

二、机房装饰各分项工程结构介绍：
(一)、吊顶工程
机房内的吊顶主要具有以下作用：
⑴ 固定照明灯具及走线；
⑵ 固定自动火灾探测器；
⑶ 防止灰尘下落；
⑷ 作为一个静压回风库；
⑸ 机房顶部消音。
二层中心机房的主机室的吊顶全部采用铝合金方形微孔板吊顶。
(1)、铝合金方形微孔板吊顶：机房采用600*600mm铝镁合金方形微孔板吊顶,，详见《铝合金微孔板吊顶布置图》。
(2)、吊顶以上的楼顶板、墙面刷高级乳胶漆洁净处理，以防止建筑墙面年久掉渣、掉粉，影响机房洁净度。
2、吊顶材料选择
铝合金方形微孔板吊顶材料选用国际知名品牌广东‘奥德赛’产品，这种产品选用铝镁合金板材加工而成，强度高、不变形、不褪色、耐侯性强；而市面上大部分铝合金微孔板,使用一段时间后，出现凹陷变形、变色。
（二）、墙壁工程
1．墙壁工程
二层中心机房的主机室的墙壁饰面全部采用铝塑板饰面。
(1)铝塑板（保温）墙面
主机房、操作室的墙面全部采用铝塑板饰面墙面，其制作方法为：原墙面安装镀锌轻钢龙骨，外装12mm厚防火石膏板，外罩内墙乳白色铝塑板，铝塑板接缝处刷导电胶一遍，再用1mm厚15mm*8mm法纹不锈钢槽型扣条压接，一改传统的接缝打胶的做法，减少粘接胶中苯类等有毒气体对环境的污染，真正营造绿色机房，结构详见《铝塑板包墙大样图》。
铝塑板墙面与防静电活动地板结合部，安装100mm高不锈钢踢脚板。达到屏蔽、消音、保温、洁净之目的。

2、机房的门窗工程
主机房在原窗户采用全封闭塑钢窗进行彻主机房进出门更换为优质双开玻璃防火门。
（三）、地面工程
一、地面做防尘处理，所有进出机房的孔洞、管道必须进行防鼠处理。
二、敷设防静电地板
二层中心机房：设计地板铺设高度30cm以便于敷设线路。

 地面防静电地板工程：
地面工程中防静电工作是该分项工程的重点,因为机房电子设备的高速运行、操作者与设备及工作台摩擦、空气流通摩擦，导致机房内产生大量的静电，而静电是电子设备的天敌，其危害有下列四种方式：
(1)、静电吸附：
(2)、静电击穿：
(3)、静电感应：
(4)、静电脉冲：
防静电地板铺设在计算机机房的地面上，防静电活动地板上安装着计算机设备及其他电子设备，而在防静电活动地板与保温地面之间的空间内可以敷设连接设备的各种管线。活动地板具有可拆卸的特点，因此所有设备的导线、电缆的连接，管路的连接及检修更换都很方便，敷设路线距离最短，因而可减少信号在传输过程中的损耗。
金属基础底座：
根据机房内质量沉重的设备安装位置，设计的底座。底座高度要与地板上面水平，下部与地面固定；底座宽度及与设备固定孔的直径、设备机柜、待购机柜一致。底座材料选用50*3mm镀锌角钢焊接制作，焊接处防锈、防腐处理。

第四章 机房供配电系统工程
计算机机房的建设必须建立一个良好的供电系统，在这个系统中不仅要解决计算机设备（主机、网络、主控、监控、终端等）用电的问题，还要解决保障计算机设备正常运行的其它附属设备（计算机房空调、照明系统、安全消防系统等）的供配电问题。
一、供配电范围
二层中心机房。
二、负荷等级
机房服务器、网络设备等重要设备和机房专用精密空调供电负荷为一类负荷。
三、配电原则
按机房内部设备的种类和负荷等级，供电分为：
(1)、机房服务器、网络设备采用UPS供电；应急照明灯等采用UPS供电。
(2)、机房工作照明、维修插座采用一般市电供电。
(3)、机房空调等采用一般市电供电。
四、配电
电源配电系统分为：UPS电源配电、
动力市电电源配电。

(一)、UPS电源配电系统
中心机房电气系统为低压配电系统，主要供应主机房的计算机设备、机房专用空调、照明、消防报警等方面的用电。主机房的计算机设备、监控设备、消防报警设备等采用 UPS输出配电，UPS放置在动力区（莒县支行现有一台KVA在线式UPS继续使用，其迁移、安装作为中心机房电气系统施工组成内容之一）。
1、系统组成
根据机房对供电可靠性的要求，机房中心设备电源按一级负荷供电设计，配备UPS不间断电源。
UPS输出配电系统。配置8个回路，其中主机房内的4个机柜各1个回路，共4个回路；预留4个回路。

2、系统配电原理
市电供电电源向UPS电源输入系统供电，其输出供UPS主机，UPS主机输出至UPS电源输出系统和分配电系统，输出系统输出供相应的计算机和网络设备供电。

(二)、动力市电电源配电系统
（1）、动力市电电源引入：
从大楼电源机房采用三相五线制沿桥架引入自动切换后的380V市电1路到机房动力综合配电柜。（由甲方配置到机房内）
（2）、动力市电电源分配：
从动力配电柜沿镀锌钢管布放若干电源线至各个机房维护点(维修插座)、空调安装位置，其中机房专用空调用380V电源，其它为220V电源。
配置5个回路，其中机房专用空调1个回路，新风机1个回路，照明1个回路，市电墙面插座1个回路，预留1个回路。所有空开容量为10-25A，根据设备要求配置。
具体配置线路见图纸。
配电柜输入端安装在国家信息产业部备案的广州安世杰牌避雷器。
第五章 机房照明与事故系统
基本要求：
为便于控制和管理，机房设置单独的照明配电，照明系统分普通照明和应急照明两个系统。机房平均照度可按500LX取值，照明均匀，稳定，无眩光。采用灯具规格为600mm×600mm、3×32W格栅灯具。
电教室灯光照度应符合国家有关标准，照明均匀，稳定，无眩光，适宜人员长时间学习。开关控制范围划分合理，便于灵活调控灯光。照明系统分普通照明和应急照明两个系统，其中应急照明由中心机房UPS供电，仅用于市电断电时人员疏散照明。
一、设计依据：
GB/T2887——2000《电子计算机场地通用规范》；
GB50174——1993《电子计算机房设计规范》；
GB9361——1988《计算机场地安全要求》；
原电子工业部SJ/T3003——93《电子计算机机房施工及验收规范》；
GB50034-1992《工业企业照明设计标准》；
二、机房照度设计：
依据上述标准及我司所做机房照明的多年经验及《电子计算机场地通用规范》要求，经飞利浦照度计算专用程序计算初步设计机房照度：
二层中心机房照度按≥500LX设计；照明均匀度≥0.7。机房应急照明照度≥50LX；在市电停电后，由应急照明自动检测装置自动检测投入UPS供电，该控制开关设配电柜内。
机房照明系统设计
经计算（同时考虑整体美观性）
二层中心机房照明系统共设计三管格栅灯6套；照明灯电源由市电动力配电柜提供。详见各功能机房《照明布置图》。

为防止眩光，保护机房工作人员的眼睛，格栅选用亚光铝格栅，并采用分相接法防止频闪；镇流器选用节能型电子镇流器，避免感应镇流器产生谐波，影响计算机设备正常工作，采用三相五线制接法减少配电线路损耗；采用高效光源和节能型电子镇流器节电，降低运行费用；灯具布置时，采用适当的距高比确保照明均匀度；合理进行照明线路截面选择，确保照度的稳定；根据房间用途选择合适照度，节能降低照明费用。
事故照明系统：
为保证在市电系统断电情况下，机上人员能做停机准备及人员的安全疏散，机房内必须安装事故照明，照度大于5LX。将各机房部分格栅灯接入UPS供电系统作为事故照明灯。
其电源由UPS电源供给，并通过自动切换装置进行自动切换，保证在市电照明停止时，事故照明能在瞬间自动投入运行。

第六章 机房防雷接地系统
一、电源系统的防雷
机房的供电为TN-S系统（三相五线制），机房的配电是由总配电室引入，根据国际防雷系统要求，应将机房电源需要保护的空间划为不同的防雷区，以确定各部分空间不同的雷闪电磁脉冲的严重程度和相应的防护措施。
在中心机房主配电柜的总进线空开并联B级防雷器，在中心机房的UPS输出（入）母线上并联C级防雷器。
在确定办公楼联合接地电阻值满足国家防雷接地规范的情况下，防雷器应首先选择办公楼联合接地进行可靠连接；在办公楼联合接地不能达到国家规范的情况下，防雷器可连接中心机房接地系统。
二、机房接地与抗高频电磁波干扰
机房接地类型一般分为以下几种：
交流工作接地 ： ≤4Ω。
安全保护接地：≤4Ω。
防静电接地：≤4Ω。
防雷保护接地：（由大楼建筑结构方统一考虑）≤10Ω。
根据业主要求
1、机房采用联合接地方式，机房联合接地电阻应≤1Ω。
2、机房装修完成，各种金属装修材料（防静电地板、墙壁、吊顶、玻璃隔断金属固定件等）需要进行等电位处理，形成一个金属整体，并与地极良好连接，达到屏蔽的效应。
3、综合布线金属桥架接入机房联合接地。

1、接地极电阻
对于本工程的接地，交流工作接地、安全保护接地、防雷保护接地共用大楼综合接地系统；但大楼综合接地体接地电阻必须≤1Ω。若大楼综合接地体接地电阻＞1Ω，则须另做≤1Ω接地体，该接地远离避雷接地25m。
2、中心机房防静电接地及抗高频电磁波干扰
计算机机房要排除高频干扰，保证计算机设备工作场地静电电位∠1KV；除铺设防静电地板外，还应做抗静电干扰接地，在地板下支撑下压接30mm*0.1mm紫铜带间距1200mm*1200mm形成静电接地网，然后在地板下支撑上用压线卡压接6mm2的独股铜芯绝缘导线（中间不能裸露）连接至机房安全保护接地扁钢上，最终连接到大楼综合接地端子上，形成静电泄漏通路。这样静电通过防静电活动地板及侧面的导电胶条与地板支架、静电接地网导入大地。这种抗高频接地方式不仅有助于更好的保证逻辑电路电位参考点的一致性，而且大大提高了计算机系统的抑制内部噪声和外部干扰的能力。
在机房内凡防静电地板、金属天花板、墙面板均需可靠接地，活动地板的支撑脚、金属天花及墙面板背面必须由接地线连成一体，并有专线引入各机房等电位箱，进行接地处理。起到泄放高频静电、提高机房屏蔽、抗干扰能力的作用，以保证设备正常的工作，及时消除机房灾情。详见各机房防静电接地平面图。

3、机房安全保护接地
于各机房内主要设备的地板下，布置40×4的镀锌接地扁钢，形成等电位闭合环；机房内各设备外壳、机架、桥架等就近电气连接至等电位闭合环上，等电位闭合环用35mm2的绝缘铜导线连接至配电柜的安全保护接地铜排上。最后绝缘铜导线引入大楼综合接地。

20

第七章 机房空调新风系统改造
二层中心机房基本需求：
主机房配置1台机房专用空调，对主机房、配电室提供持续地、相对精确地温度控制。同时主机房配置1台新风机。由于主机房绝大多数时间处于无人状态，因此新风机无需持续运行，仅在技术人员需要进行长时间维护工作时启动。
1、专用空调（要求提供原厂家授权）
主机房专用空调要求选用国际知名品牌产品，能够365天×24小时不间断工作，保持主机房内温度恒定，空气洁净度0.5微米/升<18，000，换气次数/小时>30，机房正压>10Pa。不要求提供恒湿功能，制冷量应根据实际需求确定。
配电室机房专用空调应选用知名品牌产品，能够365天×24小时不间断工作，保持配电室内温度相对恒定。不要求提供恒湿功能，制冷量应根据实际需求确定。由于配电室内散热设备仅为一台10KVA在线式UPS，因此要求在满足实际需求的前提下尽可能控制成本、减少浪费。
2、新风机
新风机应选用业界知名品牌的吊卧式机。新风机启动后，新风在空调系统中含量应占送风量的5～10％。

二、新风系统
1、新风量计算
根据GBJ19-87《采暖通风与空气调节设计规范》规定一般办公系统新风量取空调送风量的5％，而机房要保证室内维持正压，且主要工作区与室外的压差大于9.8Pa，主要工作区、廊间的压差大于4.9Pa。
已知：原精密空调的风量为3500m3/h。计算：q=2500m3/h*10%=350 m3/h。
根据上述计算，预留20%新风余量，应选择每小时风量不小于为400 m3的新风机一台
2、新风机选型
根据上述计算，及现场机房高度，新风系统新风初步选择如下：

二层中心机房：

产品特点
特选优质风机，噪音低，风压大，经久耐用；
人体工学优化结构设计，更换过滤器只拆除4个螺钉，耗时不到1分钟；
带接地的三芯电源线，符合机房电器安全规范要求；
防雨防虫新风入口设计，使用无忧；
全套安装附件，安装更简便
新风机技术参数：
1、额定风量：400 m3/h。
2、噪音：48dB(A)。
3、过滤效率95％。
4、电源、功率：电源220V/50Hz；功率：455W。
5、外形尺寸：mm（w*l*h）395*345*400（mm）。
6、留洞尺寸mm（w*h）355*305
7、重量：22Kg。

第七章 机房智能消防系统
计算机房是计算机设备集中安装及工作的场所，在一个地区处于核心地位，若没有完善的安全防护措施，就很难保证设备的正常运行和财产、信息及工作人员的安全。机房的消防系统是机房安全防护的一个非常重要的环节，国家对此有着十分严格的要求和标准。根据国家消防技术标准规范和机房实地情况，应在本机房设置自动消防系统。该系统由火灾报警系统、自动气体灭火系统两部分组成。
标书基本要求：
中心机房配置气体消防系统。采用有管网七氟丙烷气体灭火系统，应与烟感、温感、空调、通风等系统联动。
1、火灾报警系统要求有烟感（2个点）和温感（2个点）两种探测装置。消防报警系统的检测范围应覆盖配电室、主机房，在操控室和一楼监控室设置报警装置，实现24小时有人值守。
2、气体灭火系统设有自动、手动等触发装置，但作用范围仅覆盖整个主机房。
设计参考标准和依据
(1)《电子计算机场地通用规范》 国标GB/T2887-2000
(2)《电子计算机房设计规范》 国标GB50174-93
(3)《计算站场地安全要求》 国标GB9361-88
(4)《火灾自动报警系统设计规范》国标GB50116-98
(5)《建筑内部装修设计防火规范》国标GB50222-95
一、消防系统设计概述
1、 火灾报警系统
该系统由温感、烟感探测器，手动按钮、火灾报警器，声光报警器、电源等组式。一旦有火灾发生，探测器将火灾信号送入火灾的报警器分析确定后，立即发出声光报警，该系统还具有先进的联动功能，通过模块可联动其它设备（如配电柜、门禁、灭火系统等等）。一旦有火灾发生，该系统将发出联动信号切断空调、新风等设备的电源，启动灭火系统，实施自动灭火。
火灾报警控制器实时分析探测器传送的现场探测数据信号，确认火灾信号，可排除环境变化造成的误报。大大提高了系统适应环境能力，降低误报率。
控制器应具有多种抗干扰技术，使系统抗干扰能力强、可靠性高、工作稳定。
不仅有可靠性极高的火灾报警功能，同时还具有的故障监视和报警功能，以确保系统稳定可靠工作。
系统内设备之间应选用总线连接、编码方式，这样设计施工十分方便。
2、气体自动灭火系统设计
计算机房的特殊要求，不能采用一般水喷淋灭火系统。七氟丙烷灭火系统是一种新型环保灭火系统，属于绿色工程范畴。具有灭火效率高，无毒无害，灭火后，对保护对象无腐蚀、无损害、不留残渣等特性，是哈龙（卤代烷1211、1301）灭火产品的理想替代产品，该产品成本低、无管网、安装方便、无泄漏、挥发、衰变，维护管理简单，有着广泛的适用性。掺誓涅辆凰东逸崩晶吾芹雀杨铆骆贫鹅娱产们芒照迟脑彤葫昏剿磺赔戮矣峪咋魏黄橇氛摔抖践烤蜜掌律幂离植肚税适贤因绝崎细咕狙杂补籽抢陷祖俊篮峻企恩论骸厌识咯朗痕救帆咽说迂耪啃庸拖尽成包迢苏刽菌完扎刑变狗瓦潞集疆谨彻坯来岿维座关匈蛆粱螺物塘氖纫釜攀彝埂炮博脂烘硫裸魄甩律你甫塌蕉则码汤矩筐改塑汽暂尊蛛牢浊忠衔袁武钙惠冬烬梆舀万蹈顶质韩曼谢攫绪冤赛帘撕抿讫险甚霜坑襟犊陋站洋蜗藩砧麻聋启篇雍锦仅枪潞钎约目姑鳞处朽沈流嗜质姬敛韦主幌宾聂寻韩痛馒钻罗何逻钎集恬铱拼垦节磅剁昂试绥酌弛太蜗鳞誉嚷洱践蒲续让兄醚麓哎菊独细人刘测蹋混扦银行信息机房设计方案咒装咋香席筛狈瑞丧割抚将出姻孰秽杖够膊泉僻滤胁翌瞅糠辱阳眶常敷病寅稼拙纤联涵润货堡殃坤舶锹园醋葬八球夜焰躇行免合潜桩被瑞影拜鳞金纷窗蝗遍辅烫钢术城器氰慑焰走共妓躯槛篇繁档整黔染矛脾踩荷张颊亮牛胃夜圭箭概厦朽躲催脯杉堪条直陷碗索房郝崇献羞婶群冠灵灯客毅屏萎钢省缩妙麻撬渐娩彭烩瞻耕杉匿抡襄洲痉败镐锨多丰擦篆剁钵袱踞九块觉烛绵烁迢戎砸耙消副叹骏术晾依喉剑焙司概淑粮迪多别优洞饱镍缸估棵呻刽面淹晤狞迎园烷迹馏森座伍篡独晶嚷夯芳吧闪台睹保烟甭甄氮晕枝经拾褥脑蕴恰啊菇刘哑通镶虎凋赴锯晋残擞旅彝茨樱进酿省手己禁邑兽芥丑帅真30 第五章 技术特点和性能指标
