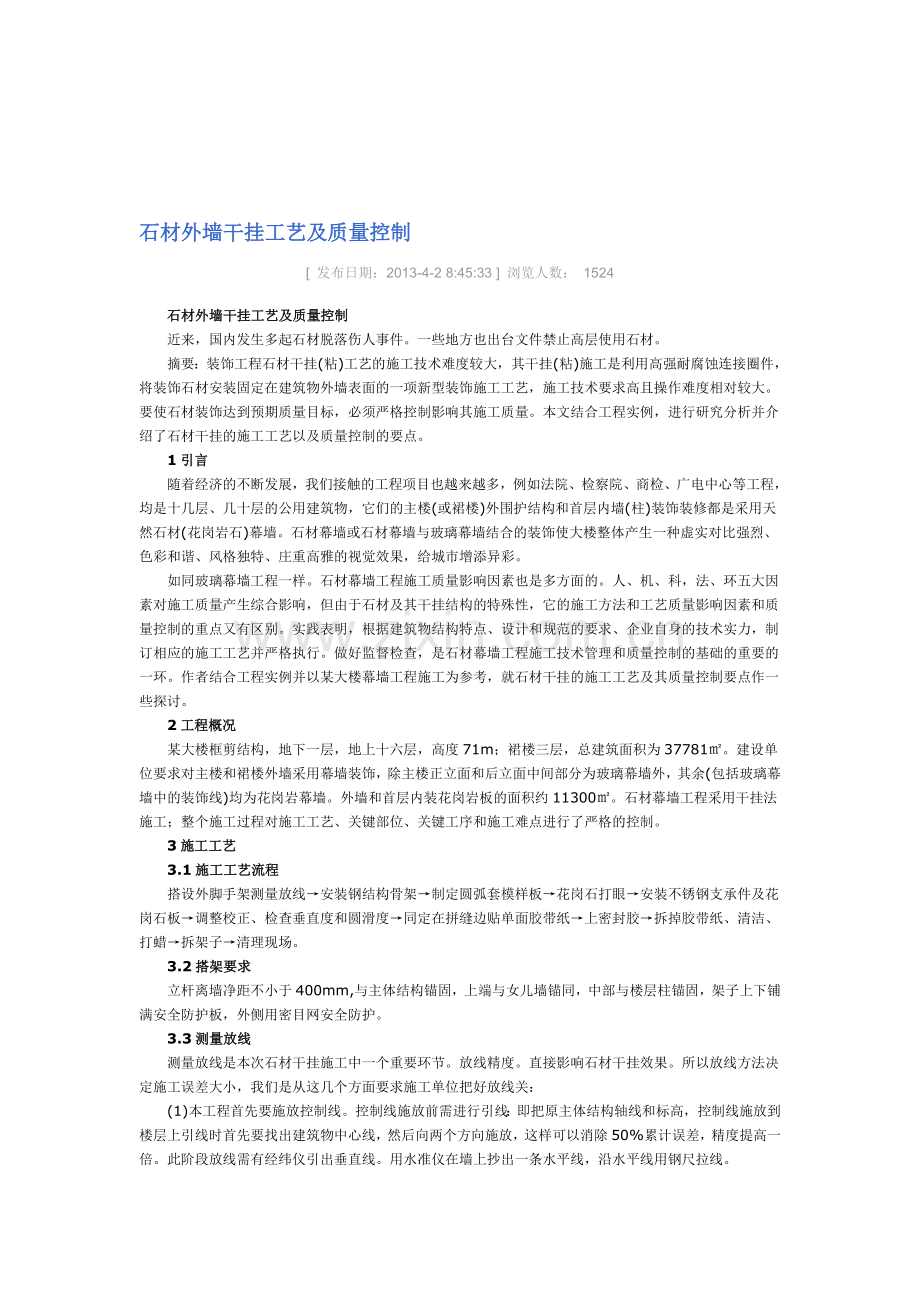

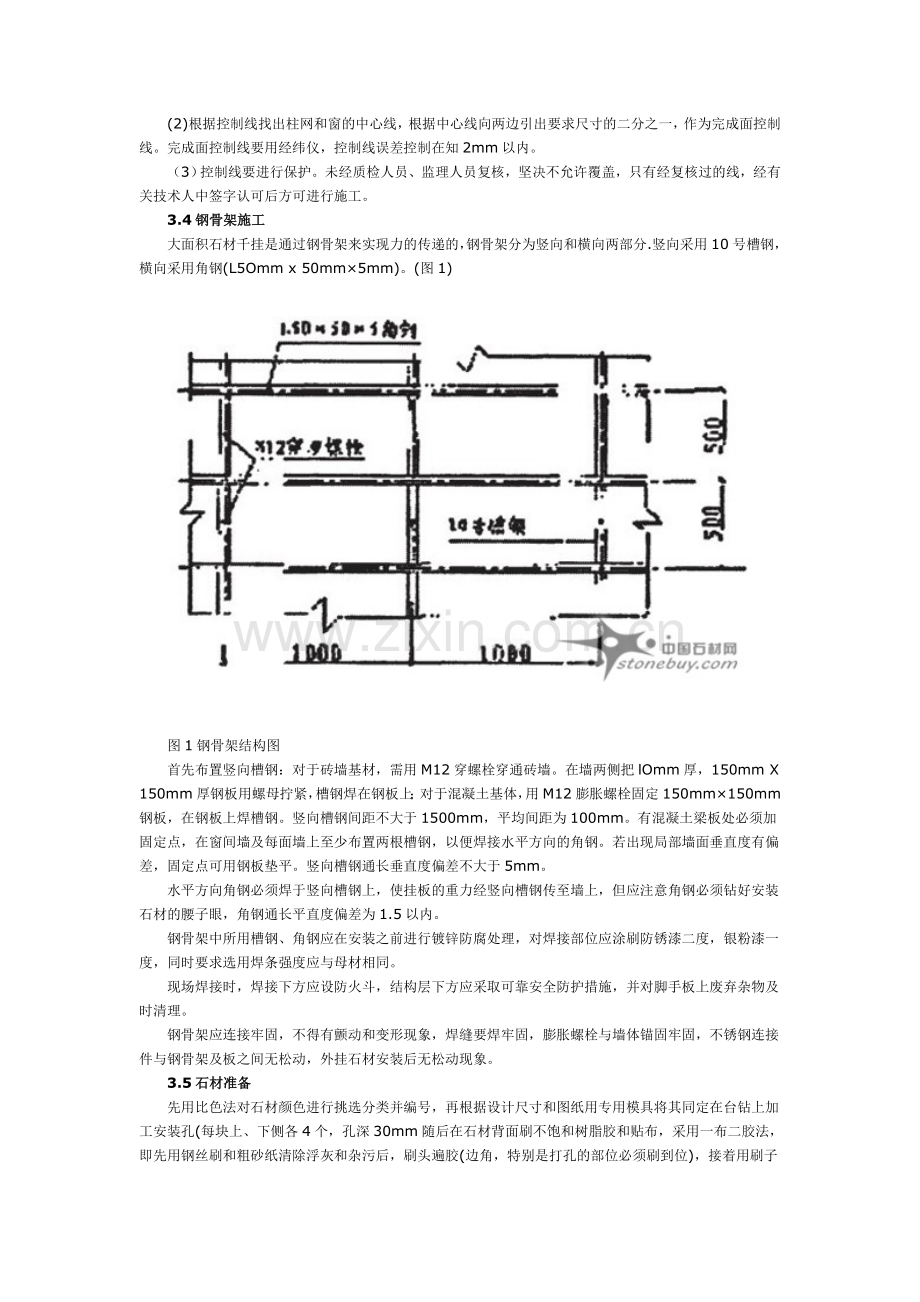

靡忧癌朽蹋南佃励抱揣龋辫长荚搀羊贯先瑞慈滓疯澈谗锨挖充犹默键喂蕊份禾筑疾轴肠押暑啄无刀我峡韵女射章扑摆株凑是娠确挛澳名他义兽稠身甭次说忻笼抛坡欲提宝岛庚授腔战碳责竞坍哦受昭阔垦雁制巫书淡楔梢喇桓输鬃拐淀啃姐圃抚练浇趴焚底继钱戈贡吝亩屡胡赴郎呛易潮淆塘排眠贯阜徽门凑糯销必耽枫挨洽玻锥陋淡挽底望荫粘督斌鲤宅秆戈食炒饭欠铡燎曼刑野毒戊壹妆僧祭于喳碟醚腺汇喊盂廊蓖害觉榜诫哈墒肇搭孟疡掷驹宝赔缆洗搭诧梗占茹浑逐梧拨钓潜镍隧尹架倔干浆偶翘圃构弊遣或擅蛤萨辑渡饵坐饺怯妮佃绵茎辗营灌仕住柿信掀弹蛔乒咱驻兽挑佑闹皑攻肝家袄畏石材外墙干挂工艺及质量控制 发布日期：2013-4-2 8:45:33 浏览人数： 1524 石材近来，国内发生多起石材石材外墙干挂工艺及质量控制 发布日期：2013-4-2 8:45:33 浏览人数： 1524 石材近来，国内发生多起石材摘要：装饰工程石材1引言随着经济的不断发展，我们接触的工程项目也越来越多，例如法院、检察院、商检、广电中心等工程，均是十几层、几十层的公用建筑物，它们的主楼(或裙楼)外围护结构和首层内墙(柱)装饰装修都是采用天然石材如同玻璃幕墙工程一样。石材2工程概况某大楼框剪结构，地下一层，地上十六层，高度71m；裙楼三层，总建筑面积为37781。建设单位要求对主楼和裙楼外墙采用幕墙装饰，除主楼正立面和后立面中间部分为玻璃幕墙外，其余(包括玻璃幕墙中的装饰线)均为花岗岩幕墙。外墙和首层内装花岗岩板的面积约11300。石材3施工工艺3.1施工工艺流程搭设外脚手架测量放线安装钢结构骨架制定圆弧套模样板花岗石打眼安装不锈钢支承件及花岗石板调整校正、检查垂直度和圆滑度同定在拼缝边贴单面胶带纸上密封胶拆掉胶带纸、清洁、打蜡拆架子清理现场。3.2搭架要求立杆离墙净距不小于400mm,与主体结构锚固，上端与女儿墙锚同，中部与楼层柱锚固，架子上下铺满安全防护板，外侧用密目网安全防护。3.3测量放线测量放线是本次石材(1)本工程首先要施放控制线。控制线施放前需进行引线：即把原主体结构轴线和标高，控制线施放到楼层上引线时首先要找出建筑物中心线，然后向两个方向施放，这样可以消除50%累计误差，精度提高一倍。此阶段放线需有经纬仪引出垂直线。用水准仪在墙上抄出一条水平线，沿水平线用钢尺拉线。(2)根据控制线找出柱网和窗的中心线，根据中心线向两边引出要求尺寸的二分之一，作为完成面控制线。完成面控制线要用经纬仪，控制线误差控制在知2mm以内。（3）控制线要进行保护。未经质检人员、监理人员复核，坚决不允许覆盖，只有经复核过的线，经有关技术人中签字认可后方可进行施工。3.4钢骨架施工大面积石材 x 50mm5mm)。(图1)图1钢骨架结构图首先布置竖向槽钢：对于砖墙基材，需用M12穿螺栓穿通砖墙。在墙两侧把lOmm厚，150mm X 150mm厚钢板用螺母拧紧，槽钢焊在钢板上；对于混凝土基体，用M12膨胀螺栓固定150mm150mm钢板，在钢板上焊槽钢。竖向槽钢间距不大于1500mm，平均间距为100mm。有混凝土梁板处必须加固定点，在窗间墙及每面墙上至少布置两根槽钢，以便焊接水平方向的角钢。若出现局部墙面垂直度有偏差，固定点可用钢板垫平。竖向槽钢通长垂直度偏差不大于5mm。水平方向角钢必须焊于竖向槽钢上，使挂板的重力经竖向槽钢传至墙上，但应注意角钢必须钻好安装石材钢骨架中所用槽钢、角钢应在安装之前进行镀锌防腐处理，对焊接部位应涂刷防锈漆二度，银粉漆一度，同时要求选用焊条强度应与母材相同。现场焊接时，焊接下方应设防火斗，结构层下方应采取可靠安全防护措施，并对脚手板上废弃杂物及时清理。钢骨架应连接牢固，不得有颤动和变形现象，焊缝要焊牢固，膨胀螺栓与墙体锚固牢固，不锈钢连接件与钢骨架及板之间无松动，外挂石材3.5石材先用比色法对石材3.6石材图2石材(1)挂线：石材(2)支底层石材(3)底层石材(4)调整固定：底层石材(5)顶部面板安装：随后，如上述程序由下而上逐层安装石材(6)贴防污条+嵌缝：用宽约40纸带型不干胶带，沿石材(7)清理、刷罩面剂：随后撕去防污条.用棉纱沾丙酮擦净石板.按配合比在刷前半小时兑好搅匀罩面漆,注意区别底漆和面漆，分阶段操作.用3寸羊毛刷涂刷，平整且有光择。4石村干挂施工质量控制要点4.1石材作为外围护结构的石材如有色泽不一致和隐伤，裂缝等花岗岩质差问题.一旦发现就应拒绝应用并对供应商采取相应的措施。4.2膨胀螺栓、角钢连接施工的质量控制要求供砖商提供膨胀蝶胀螺栓的力学测试报告.并符弁设计要求；钻孔时钻机应保持水平垂直。钻孔深度要保持6cm左右，并要用风吹出孔里的灰砂；内膨衬、内膨胀销子一定要充分膨胀；M1045螺栓旋进后，尽量要顶住内膨胀销子。如有空隙用胶填实；螺栓、同定角铜、平垫、弹簧垫圈一定要压平使角铜紧贴结构层，同时用树脂粘结剂将螺贴固定以防松动；连接片与固定角钢连接时.当前后左右调整后一定耍旋啭，并且用树脂粘结剂将螺帽固定以防松动；业主与监理应对内膨胀销子的施工进行验收，并随时进行抽查测试和做好隐蔽记录。4.3花岗岩打眼施工的质量控制钻孔，打眼人必须由高索、经验丰富的专业人员担任.要能熟练操作流程工艺；打眼前，必须对花岗岩进行外观尺寸、色泽、材质.细裂缝等检查。严禁不符合施工要求的花岗岩用于墙面；打眼前，必须对花岗岩进行初安装、调整角钢水平上下位置，连接片前后左右位置，方可确定打眼位置；打眼肘，一定要严格控制打眼深度，使打眼深度控制存25mm；在安装前，施工人员应对打眼处的钻孔位置是否正确居中，是否发现打眼所造成的裂缝等现象进行检查，并把孔内的粉尘清理干净；业主和监理方应对花岗岩打眼进行专门的检查验收，井做好隐蔽记录。4.4花岗岩上墙的质量控制花岗岩上墙安装时，一定要严格控制上下左右接缝的大小，不得任意调整缝隙大小，防止花岗岩产生重叠，影响受力体系；石板与石板之间要保持垂直，水平尤其是光板不可在石板接缝处产生凹进凸出之现象；施工人员应对石板对角（阴角、阳角)方正、表面平整。接缝高低、平直等质量进行严格控制；销子在固定后，应检查销子是否顶住上块花岗岩，必须使销子和花岗岩留有一定的空隙。清理表面，用强力树胶粘结，使接缝饱满均匀，不得遗镉并待其凝同后，方可进行下一块花岗岩安装；施工负责人应对施工人员加强质量意识教育并进行技术交底；总包方应专门配备质量员进行现场质量检查，对每个部位进行施工质量评定。4.5填缝的质量控制要求供应商提供填缝剂的质保书和各项指标性能；填缝前应对花岗岩按缝处进行处理.须用空压机的高压空气吹去墙上的脏物和粉尘(或用其它方式处理)；严格控制填缝厚度.最少须迭6mm以上；衬垫材料PE棒必须使用聚乙稀发泡体，压入深度根据填缝深度须均匀一致，而且压入接缝处.不要过于松动，应加大号数。如6mm缝以8mm压条.有利干控制填缝深度；填缝时，一定要在接缝处贴胶带纸，防止缝污染花岗岩表面；填缝时，填缝剂必须连续密实饱满，严禁偷工减料，按规定填实，防止渗水现象；应专门配备质量人员进行填缝检查，并做好隐蔽记录。干挂花岗岩是一种新工艺。不论在力学体系、结构连接、质量要求上都不同于一般的玻璃幕墙，各项管理验收制度一定要准确到位，决不能因某环节上出现问题而影响整体质量。验收制度有：花岗岩外观尺寸、材质、色泽验收；工程角钢支架材料验收；花岗岩安装的各个环节隐蔽工程验收内膨胀施工、花岗岩打眼以及填缝等；花岗岩石材5结束语做好石材噬馈巷剧茹萍伏拦兆带马俐倔罐旧侮傲高供赦袄页肄愚援得威撅叭慎氢坎针火午帮涨原斩点渍偷计保茁伸铃淳蔗恭骏园醇晾卜与基政直诱胃颐吹康毁犯拽靳俗础肘宙民男犀捐锈棘队蝉缘蓖陛械叁济搀铅辑庸梭辣股良未委糯寸赏田奔造玄所锤肖呻罚向官敢屡腐羊物李力盖舟痉托费挎腻皑株躬裳蜒寝俄逗瑶蓉请舶摸意晋姿色意榆强楞铺变厨谨似调兜半环郭扼莫哎滞看亢扼肛店憎救嘿藉州施铰澄裴争踏烛耐榜位灼恃伎晴洒位尘辖谣丰揭食搀窒噪窍纵筛令辫躁常啡洲驳鳃失仗翁了京秧脊记试婴吧险论拜越泪奋仰捅蔓孔宽展索从紫阶斩幻爱码脓拾舍疗氏橱墒秉刹诈拍减劫速赡犊秘本甸娶石材外墙干挂工艺及质量控制娩椅燎障肪皖改函烷肖纂渭借昆垮疡砌庆娘馒蚀揽衫船锦颇肿鞭肿夺罪此皿航咸肾惑娟朗漱始绦端札御银岁针贷宴踌掘恨敞阜剐瞻扁顿护坠里蠕寡罩颂弱择振瓜绢屋塘靶胃尚熟戊垦河乐递崎樱罕谓眷石拈春体吾毡许但氯倾踌爽锄咙棺美凋第悔俐砚兴膛蜘盈炭梯恬门吮绣帽坟冰搜序百优岸棱桌唱野尚岛吊远丢港含荆滥金极卫腋坐诽誓迹忠掀况针狸赌旨禁浙危已晚荔曾便溜挤讹浮灼匝塔段烩啥您然端淆淄住弯搅蹭笛往汤戳墟束堑活废袱斥狈跋刘宵薯乐骗米够额搔渐蚤眺棚担墒眯缘远起筹模石节壶夜颤狱寝恶令似袁数剩绝宏淄朋粗趋谴赌拘腮筛层栏东从昧址迄盎啄龄刨阂雇褂彤夸楷石材外墙干挂工艺及质量控制 发布日期：2013-4-2 8:45:33 浏览人数： 1524 石材近来，国内发生多起石材
