万达酒店机电设计导则
App104：绝热保温材料设计标准

1. 机电设备和管道绝热材料的设计需要遵守的中国国家规范：
1.1. 《民用建筑采暖通风与空气调节设计规范》 GB50736-2012
1.2. 《工业设备及管道绝热工程设计规范》 GB 50246-97
1.3. 《设备及管道保冷设计导则》 GB/T 15586-1995
1.4. 《设备及管道保温设计导则》 GB 8175-87

2. 机电设备和管道绝热材料的设计要求：
2.1. 绝热材料的设计必须满足工艺的要求，节约能源和改善工作环境；
2.2. 按“经济厚度”法算出的绝热材料厚度必须同时满足“最大允许 散热损失量/冷损失量 标准”；
2.3. 绝热材料的厚度应该随着管道的管径变化而不同；
2.4. 输送同样介质的管道，处在不同的环境中时，其绝热材料的厚度应该不同。
2.5. 保冷材料的厚度 必须满足防止保冷材料表面结露的要求；
2.6. 对于空调冷水系统，保冷材料的厚度必须满足 冷水到达末端设备时的 温升 不超过0.1℃ 的要求；
2.7. 对于空调热水系统，保温材料的厚度必须满足 热水到达末端设备时的 温降 不超过0.5℃ 的要求；
2.8. 对于采暖热水系统，保温材料的厚度必须满足 管道每百米温降 不超过0.3℃ 的要求；
2.9. 对于生活热水系统，保温材料的厚度必须满足 回水温度不低于50℃ 的要求；
2.10. 满足防止人体烫伤的绝热层厚度，必须满足 绝热层外表面的温度不得高于 50℃的要求；

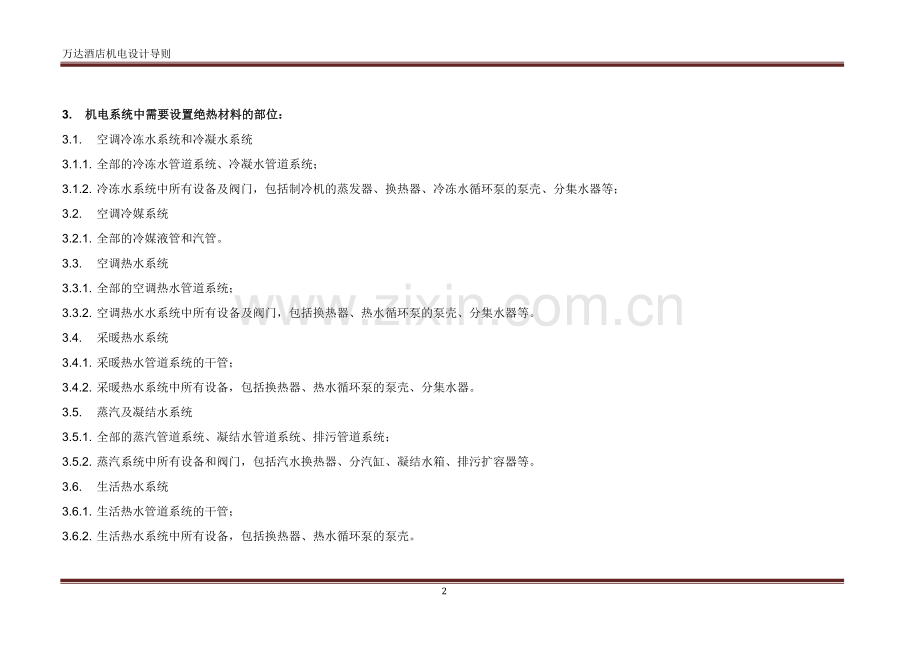

3. 机电系统中需要设置绝热材料的部位：
3.1. 空调冷冻水系统和冷凝水系统
3.1.1. 全部的冷冻水管道系统、冷凝水管道系统；
3.1.2. 冷冻水系统中所有设备及阀门，包括制冷机的蒸发器、换热器、冷冻水循环泵的泵壳、分集水器等；
3.2. 空调冷媒系统
3.2.1. 全部的冷媒液管和汽管。
3.3. 空调热水系统
3.3.1. 全部的空调热水管道系统；
3.3.2. 空调热水水系统中所有设备及阀门，包括换热器、热水循环泵的泵壳、分集水器等。
3.4. 采暖热水系统
3.4.1. 采暖热水管道系统的干管；
3.4.2. 采暖热水系统中所有设备，包括换热器、热水循环泵的泵壳、分集水器。
3.5. 蒸汽及凝结水系统
3.5.1. 全部的蒸汽管道系统、凝结水管道系统、排污管道系统；
3.5.2. 蒸汽系统中所有设备和阀门，包括汽水换热器、分汽缸、凝结水箱、排污扩容器等。
3.6. 生活热水系统
3.6.1. 生活热水管道系统的干管；
3.6.2. 生活热水系统中所有设备，包括换热器、热水循环泵的泵壳。
3.7. 生活给水系统
3.7.1. 除埋藏于墙体内的给水管道和给水系统透气管道外，其余的生活给水管道需要设置 防结露保温。
3.7.2. 生活给水系统中的储水箱、沙滤需要设置 防结露保温。
3.8. 排水系统、雨水系统
3.8.1. 设置在吊顶内的排水系统管道均需要设置 防结露保温；
3.8.2. 设置在吊顶内，且接驳雨水口或雨水斗的水平雨水管道均需要设置 防结露保温。
3.9. 处于室外或非采暖区域的有冻结危险的管道
3.9.1. 处于室外或非采暖区域的有冻结危险的管道 均必须设置 防冻保温和必要的电伴热系统。
3.10. 空调/采暖风道
3.10.1. 所有的空调送风、回风系统风道 均需要保温。
3.10.2. 所有处在室内与外墙新排风百叶接驳的新风管、排风管均需要保温。
3.10.3. 洗衣房设备排风机及洗碗机排风须设置保温。
3.11. 烟囱
3.11.1. 锅炉烟囱和柴油发电机烟囱均需要设 防烫保温。
3.11.2. 绝热材料应采用硅酸铝纤维棉。

4. 万达酒店机电系统中可以采用的绝热材料
4.1. 预制离心玻璃纤维保温管壳
4.1.1. 参考万达集团《2012年消防安全材料设备清单及使用技术要求（入库材料设备）》。
4.2. 风管包扎用离心玻璃棉毡
4.2.1. 参考万达集团《2012年消防安全材料设备清单及使用技术要求（入库材料设备）》
4.3. 橡塑闭泡隔热保温材料，B1级防火等级。（FLEXIBLE CLOSED CELL ELASTOMERIC PIPE INSULATION）。
4.3.1. 参考万达集团《2012年消防安全材料设备清单及使用技术要求（入库材料设备）》。
4.4. 岩棉
4.4.1. 参考万达集团《2012年消防安全材料设备清单及使用技术要求（入库材料设备）》。

5. 万达酒店 机电系统 绝热材料设计标准：
5.1. 以下表格中的保温材料厚度，供设计师参考。设计师还需要根据具体项目的情况仔细计算。
5.2. 非空调房间：包括管道井、车库、厨房、洗衣房、设备机房等非空调区域。
5.5.1. 空调冷冻水系统（5~13℃）和 冷凝水系统（15℃）：
序号
管道种类
管径 DN
绝热材料种类
空调房间内 绝热材料厚度（mm）
非空调房间内 绝热材料厚度（mm）
室外 绝热材料厚度（mm）
备注
1
管道及阀门
DN≤25

C（橡塑）
20
25
30

2
32≤ DN≤80
25
30
45

3
100≤ DN≤150
30
40
50

4
200≤ DN
35
45
50

5
冷凝水管道
-----
9
13
15

6
换热器
-----
NA
35
NA

7
循环水泵
-----
NA
35
NA

8
分集水器
-----
NA
35
NA

5.5.2. 空调冷媒系统：
序号
管道种类
管径 DN
绝热材料种类
空调房间内 绝热材料厚度（mm）
非空调房间内 绝热材料厚度（mm）
室外 绝热材料厚度（mm）
备注
1
冷媒液管（4℃）
-----

C（橡塑）
25
30
35

2
冷媒气管（115℃）
-----
20
20
20
耐120℃高温

5.5.3. 空调热水系统（60~45℃）：
序号
管道种类
管径 DN
绝热材料种类
室内或地沟 绝热材料厚度（mm）
室外 绝热材料厚度（mm）
备注
1
管道及阀门
DN≤20

C（橡塑）
25
30

2
25≤ DN≤125
35
40

3
150≤ DN≤400
40
45

4
换热器
-----
50
NA

5
循环水泵
-----
50
NA

6
分集水器
-----
50
NA

5.5.4. 采暖热水系统（80~60℃）：
序号
管道种类
管径 DN
绝热材料种类
室内或地沟 绝热材料厚度（mm）
室外 绝热材料厚度（mm）
备注
1
管道及阀门
DN≤40

A（离心玻璃棉管壳）
35
40

2
50≤ DN≤100
40
50

3
125≤ DN
50
60

4
换热器
-----

B（离心玻璃棉板）
50
NA

5
循环水泵
-----
50
NA

6
分集水器
-----
50
NA

5.5.5. 蒸汽及凝结水系统：
序号
管道种类
管径 DN
绝热材料种类
室内或地沟 绝热材料厚度（mm）
备注
1
蒸汽管道及阀门（180℃）
DN≤25

A（离心玻璃棉管壳）
50

2
32≤ DN≤200
60

3
250≤ DN
80

4
凝结水管道及阀门（85℃）
DN≤25
30

5
32≤ DN
40

6
排污管道及阀门（180℃）
-----
50

7
汽水换热器
-----

B（离心玻璃棉板）
100

8
分汽缸
-----
100

9
凝结水箱
-----
50

10
排污扩容器
-----
50

5.5.6. 生活热水系统（60~50℃）：
序号
管道种类
管径 DN
绝热材料种类
室内或地沟 绝热材料厚度（mm）
室外 绝热材料厚度（mm）
备注
1
管道及阀门
DN≤20

C（橡塑）
25
30

2
25≤ DN≤125
35
40

125≤ DN≤200
40
45

3
换热器
-----
50
NA

4
循环水泵
-----
50
NA

5.5.7. 处于室外或非采暖区域的有冻结危险的管道：
序号
绝热材料种类
绝热材料厚度 （mm）
备注
1
A（离心玻璃棉管壳）
50
并需设置电伴热

5.5.8. 生活给水、雨水 和 排水系统 的防结露保温：
序号
管道种类
绝热材料种类
绝热材料厚度 （mm）
备注
1
生活给水管道及阀门（5~10℃）

C（橡塑）
15

2
生活给水管道及阀门（10~15℃）
10

3
生活给水储水箱和沙滤（10~15℃）
10

4
吊顶内 排水管道（15℃）
10

5
吊顶内雨水管道（15℃）
10

5.5.9. 空调/采暖风管：
序号
管道种类
绝热材料种类
空调房间内
绝热材料厚度
（mm）
非空调房间内
绝热材料厚度
（mm）
备注
1
空调送风管（13℃）
A类（即岩棉或离心玻璃棉）：公共区、地下室；
B类（即橡塑）客房 、餐饮包房、会议室、SPA包房等封闭小空间内可以使用
30
40
室外50
2
空调回风管 / 热回收排风管（23℃）
30
40
室外50
3
所有处在室内与外墙新排风百叶接驳的 新风管、排风管
40
40

上述保温绝热材料厚度，是基于如下参数测算：
橡塑
闭孔发泡结构
温度范围
-40—105 ℃
湿阻因子≥4500
导热系数
λ≤0.034 W/m K（0℃）
密度 65—85 kg/m3
难燃B1级
氧指数大于33
离心玻璃棉
导热系数
λ≤0.038 W/m K（22℃）
密度 64 kg/m3
不燃材料(A级)

5.5.10. 烟囱：
序号
管道种类
绝热材料种类
绝热材料厚度
（mm）
备注
1
锅炉烟囱（220℃）
硅酸铝纤维棉
50

2
柴油发电机烟囱（500℃）
硅酸铝纤维棉
100

说明：
1、 当绝热材料 还需要兼做 隔声作用时，其厚度需要取同时满足两种作用所需的最大厚度。
2、 布置在泳池、厨房和桑拿浴室等高湿度房间内的空调送风管的保温厚度 需要25mm，且需要防水防潮。

6. 万达酒店 室外直埋管道的设计标准：
6.1. 直埋管道均采用预制直埋保温管，保温材料采用 硬质聚氨酯泡沫塑料（λ=0.0275+0.0009 tm），保温层厚度：DN≤80，30mm，100≤DN≤200，35mm，DN≥250，40mm。执行标准《高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管》CJ／T114-2000。

7. 绝热材料 保护层的设计标准：
7.1. 所有安装在室外的保温管道除采用专用外露保温材料外，并须在保温层外侧加设0.7mm 厚的热镀锌钢板保护层。为了加强整体的防水性能，钢板间的接缝需要用防水胶泥密封。
7.2. 安装在洗衣房内的蒸汽管道保温层外需要加设0.5mm 厚的热镀锌钢板保护层。
7.3. 所有安装在制冷站、换热站、锅炉房等机房的管道保温材料，须在保温层外侧加设不锈钢板保护层。管径DN150及以下管道，保护层厚度0.5mm，管径DN200及以上管道，保护层厚度0.7mm。
7.4. 直埋管道的保护层采用玻璃钢。
