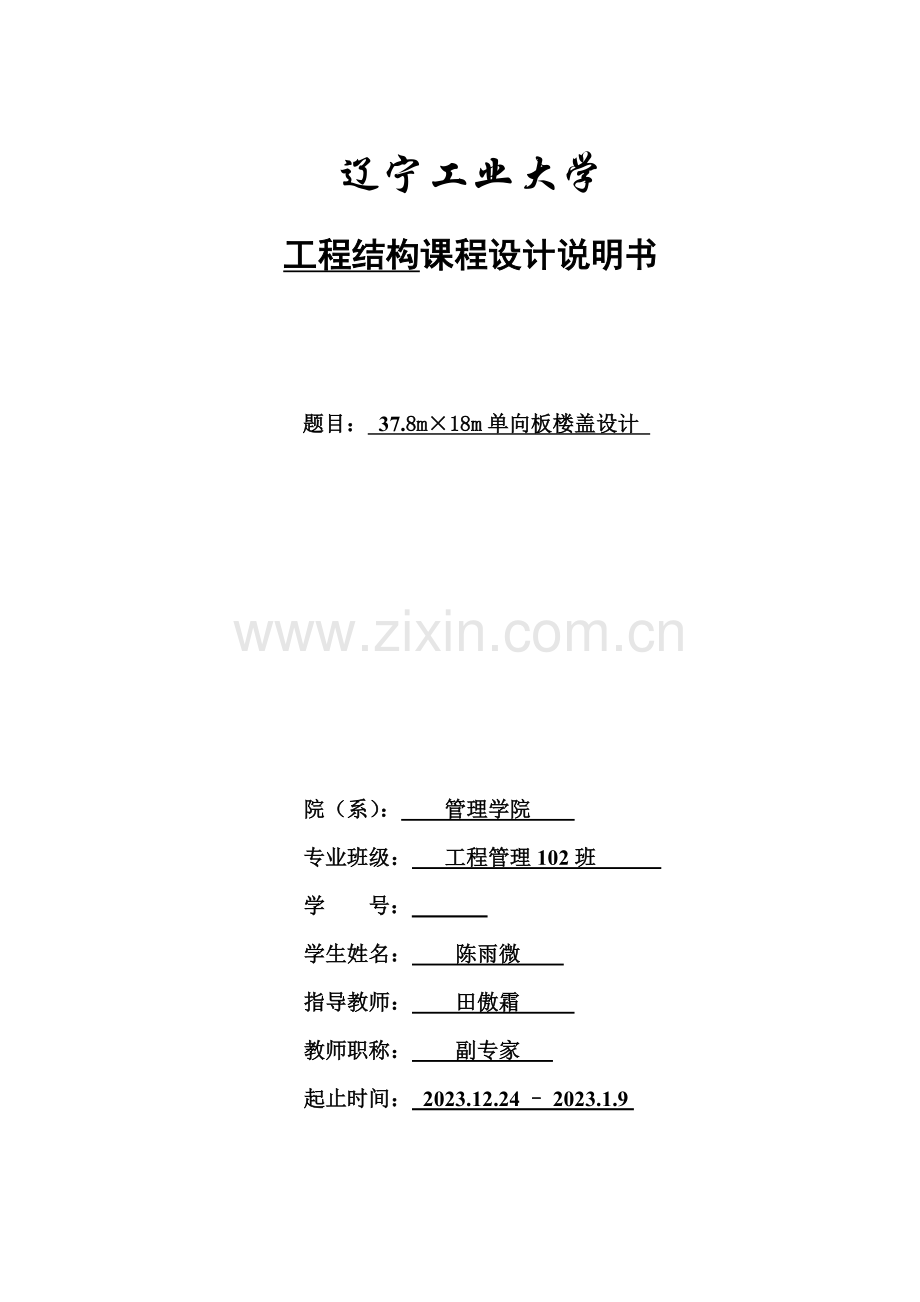

1、辽宁工业大学工程结构课程设计说明书题目: 37.8m18m单向板楼盖设计 院(系): 管理学院 专业班级: 工程管理102班 学 号: 学生姓名: 陈雨微 指导教师: 田傲霜 教师职称: 副专家 起止时间: 2023.12.24 2023.1.9 课程设计(论文)任务及评语院(系):管理学院 教研室:结构学 号学生姓名陈雨微专业班级工程102课程设计(论 文)题 目某轻工厂房楼盖课程设计(论文)任务1.结构平面布置:拟定柱网尺寸,布置结构构件(主梁、次梁)。2.现浇钢筋混凝土板及次梁的计算(其内力计用塑性内力重分布的方法)。3.现浇钢筋混凝土主梁的计算(其内力计算按弹性理论考虑)。4.绘制结构

2、施工图:绘制施工图纸(A1图纸一张)(1)结构布置图 (2)板、次梁、主梁施工图(板、次梁、主梁配筋图 钢筋表及图纸说明)平时成绩(10分)设计计算书(40分)图纸成绩(40分)答辩成绩(10分)总成绩评语 指导教师: 年 月 日目录页 1. 楼盖的平面布置.12. 楼盖的基本设计材料.13. 板的设计(按塑性理论计算).2 拟定板厚及次梁截面.2 板荷载计算 .2 板的计算简图及弯矩计算.34. 次梁设计(按塑性理论计算).4 计算简图的拟定.4(1.荷载 2.主梁截面尺寸选择 3.计算简图) 正截面承载力计算.6 斜截面受剪承载力计算.75. 主梁计算(按弹性理论计算).7 计算简图的拟定

3、.8(1.荷载 2.计算简图) 主梁弯矩计算和主梁剪力计算.9 截面承载力计算.9 主梁斜截面承载力计算.106. 主梁吊筋计算.117.参考文献 1.设计资料:(1) 某厂房为多层内框架结构,现浇混凝土肋形楼盖.楼面做法:从上至下:15mm花岗岩面层,28KN/;30mm厚水泥砂浆结合层,20KN/;钢筋混凝土现浇板结构层25KN/;20mm厚混合砂浆抹灰容重17KN/;(3)活荷载:标准植4KN/.(4) 材料选用:混凝土采用C30(=14.3N/mm2: =1.43N/mm2) 钢筋采用HRB335级(=300N/mm2)2.楼盖的结构平面布置 主梁的跨度为6m 、次梁的跨度为5.4m。

4、主梁每跨内布置两根次梁,板的跨度为2m 。板厚:按跨高比条件,规定板厚 hl/40=,对工业建筑的楼盖板,规定h70mm ,取板厚h=80mm 。次梁截面尺寸:截面高度应满足:(l/20l/12)=5400/205400/12=270mm450mm,取h=450 mm截面宽度:b=(1/31/2)h=150 mm225mm,,取b=200mm 主梁截面尺寸:截面高度应满足:(1/141/18)l0=(1/141/18)6000=429750mm,选h=600mm截面宽度:b=(1/21/3)h,选b=250mm 主梁沿横向的钢筋布置1.荷载的标准取值15mm花岗岩面层,28KN/;30mm厚水

5、泥砂浆结合层,20KN/;钢筋混凝土现浇板结构层25KN/;20mm厚混合砂浆抹灰容重17KN/2.板的设计拟定板厚及次梁的截面板:hl/40=,应小于民用建筑楼面最小厚度70 mm,按构造取板厚h=80 mm。次梁截面bh:次梁截面高按(l/20l/12)=5400/205400/12=270mm450mm,取h=450 mm截面宽按b=(1/31/2)h=150 mm225mm,,取b=200mm板荷载计算楼面面层:1.2(0.01528+0.0320)=1.22 KN/板自重:1.20.0825 =2.4 KN/底板抹灰:0.02171.2 =0.41 KN/恒荷载g:1.22+2.4+

6、0.41 =4.03 KN/活荷载q:1.34=5.2 KN/ = 9.23 KN/ =1.29 KN/计算简图:取板宽b=1000 mm作为计算单元(实际9跨,可以按5跨)(如图1) 中间跨:边跨 :边跨与中间跨的计算跨度相差 (1.84-1.80)1.80100%=1.1%均可按等跨连续板计算弯矩及配筋计算取板的截面有效高度h0=h-20=80-20=60 mm,并考虑轴线间的弯矩折减,如表1 板的配筋设计 (表1)截面1B2C弯矩系数+1/11-1/11+1/16(+1/160.8)-1/14(-1/140.8)+1/119.231.822=2.78-1/119.231.822=-2.7

7、8+1/16(+1/160.8)9.231.82=1.87(1.50)-1/14(-1/140.8) 9.231.82=-2.14(-1.71)0.0560.0560.037(0.029)0.049(0.039)(mm2)171.6171.6171.6(171.6)171.6(171.6)选用钢筋6160616061606160实际选用钢筋面积(mm2)1771771771773.次梁设计计算简图的拟定荷载板传来的恒荷载: 4.032.=8.06 KN/次梁自重: 1.2250.2(0.45-0.08)=2.22 KN/次梁粉刷: 1.2170.02(0.45-0.08)2=0.3 KN/恒荷

8、载: g=10.58 KN/活荷载: q=1.342=10.4 KN/=22.98 KN/=10.410.58=0.983主梁截面尺寸选择主梁截面高度h为(1/141/18)l0=(1/141/18)6000=429750mm,选h=600mm,由b=(1/21/3)h,选b=250mm,则主梁截面尺寸bh=250mm600mm计算简图根据平面布置及主梁截面尺寸,可得出次梁计算简图,中间跨度的计算:=515mm边跨的计算跨度:=5.28mm1.025=5.28m,边跨和中间跨计算跨度相差(5.28+5.15)/5.15=2.5%,可按等跨连续梁计算,(如图2)内力及配筋计算次梁跨中截面按T型截

9、面计算,翼缘计算宽度为:取,,故取 以此作为判断T型截面的依据次梁支座截面按bh=200450d的矩形计算,并取h0=450-35=415mm支座截面应满足0.55(如表2)次梁正截面受承载力计算(表2)截面位置1B2C弯矩系数1/11-1/11+1/16-1/1458.24-58.2438.09-43.53截面类别及截面尺寸一类T型bh=1717450矩形bh=200450一类T型bh=1717450矩形bh=2004500.0140.1260.0090.093(mm2) 476 498 307 368选用钢筋 218218218218实际钢筋截面面积509509509509斜截面受承载力计

10、算a:剪力设计值 剪力设计值计算表(表3)截面AB左B右C剪力系数0.450.60.550.55 0.4522.985.155=53.310.622.985.15=71.000.5522.985.15=65.090.5522.985.15=65.09b: 截面尺寸校核 hwb=4152004 0.25fCbh0=0.2514.3200415=296.7KNV0.71.43250510=127.628V0.71.43250510=127.628V171.386V选用钢筋26262656.656.656.6327327S(mm2)350350350注:( ,即) G+Q=65.782+56.16=

11、121.942 KN则 故选用 26 (S=350) 5.参考文献 1. 中华人民共和国住房和城乡建设部。房屋建筑制图统一标准(GB50001-2023).中国计划出版社,202312. 中华人民共和国住房和城乡建设部。房屋建筑制图标准(GB50104-2023).中国计划出版社,202313. 中国建筑标准设计研究院。建筑结构制图标准(GB/T50105-2023)。建筑工业出版社,20234.中华人民共和国建设部。结构荷载规范(GB/T50009-2023)(2023年版)中国建筑工业出版社,20235. 中华人民共和国住房和城乡建设部。混凝土设计规范(GB50010-2023).中国建筑工业出版社,第1版,20236.李国胜编。钢筋混凝土结构设计手册。中国建筑工业出版社,20237.浙江大学编。建筑结构静力计算手册。中国建筑工业出版社,20238.混凝土结构设计教材9.沈蒲生。建筑工程课程设计指南,北京,高等教育出版社,2023.1
