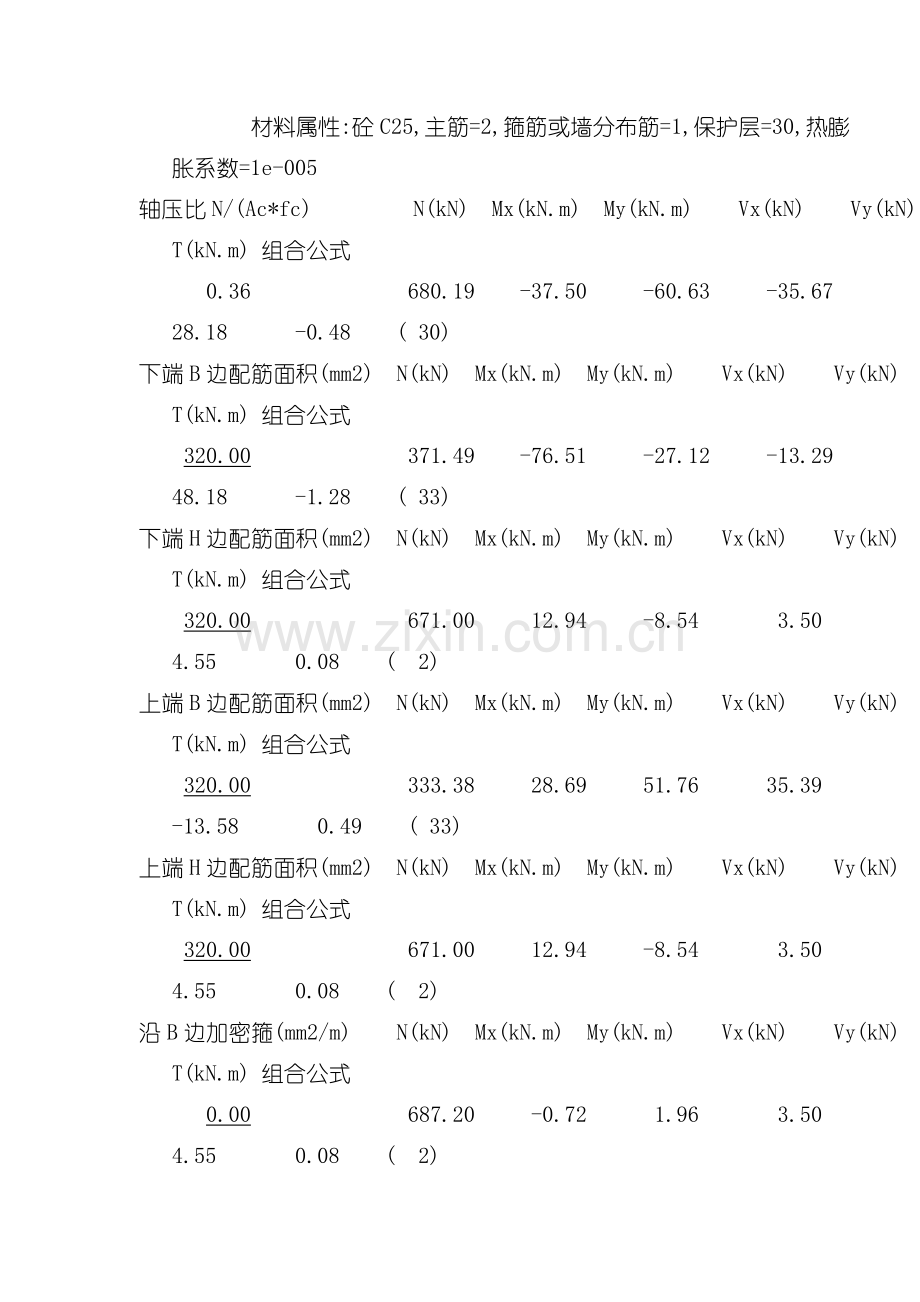

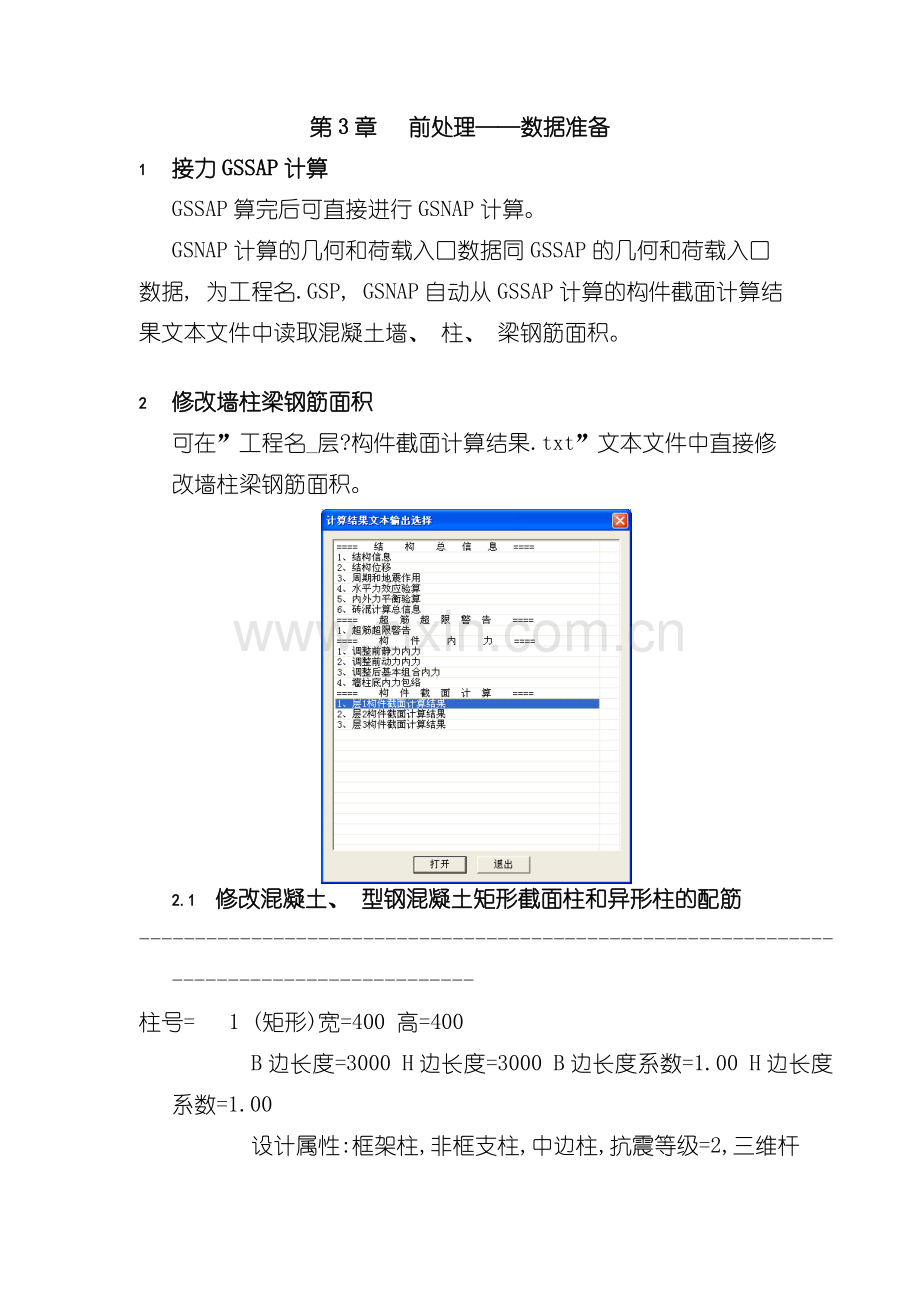

第3章前处理数据准备1 接力GSSAP计算GSSAP算完后可直接进行GSNAP计算。GSNAP计算的几何和荷载入口数据同GSSAP的几何和荷载入口数据, 为工程名.GSP, GSNAP自动从GSSAP计算的构件截面计算结果文本文件中读取混凝土墙、 柱、 梁钢筋面积。2 修改墙柱梁钢筋面积可在”工程名_层?构件截面计算结果.txt”文本文件中直接修改墙柱梁钢筋面积。2.1 修改混凝土、 型钢混凝土矩形截面柱和异形柱的配筋-柱号= 1 (矩形)宽=400 高=400 B边长度=3000 H边长度=3000 B边长度系数=1.00 H边长度系数=1.00 设计属性:框架柱,非框支柱,中边柱,抗震等级=2,三维杆 材料属性:砼C25,主筋=2,箍筋或墙分布筋=1,保护层=30,热膨胀系数=1e-005轴压比N/(Ac*fc) N(kN) Mx(kN.m) My(kN.m) Vx(kN) Vy(kN) T(kN.m) 组合公式 0.36 680.19 -37.50 -60.63 -35.67 28.18 -0.48 ( 30)下端B边配筋面积(mm2) N(kN) Mx(kN.m) My(kN.m) Vx(kN) Vy(kN) T(kN.m) 组合公式 320.00 371.49 -76.51 -27.12 -13.29 48.18 -1.28 ( 33)下端H边配筋面积(mm2) N(kN) Mx(kN.m) My(kN.m) Vx(kN) Vy(kN) T(kN.m) 组合公式 320.00 671.00 12.94 -8.54 3.50 4.55 0.08 ( 2)上端B边配筋面积(mm2) N(kN) Mx(kN.m) My(kN.m) Vx(kN) Vy(kN) T(kN.m) 组合公式 320.00 333.38 28.69 51.76 35.39 -13.58 0.49 ( 33)上端H边配筋面积(mm2) N(kN) Mx(kN.m) My(kN.m) Vx(kN) Vy(kN) T(kN.m) 组合公式 320.00 671.00 12.94 -8.54 3.50 4.55 0.08 ( 2)沿B边加密箍(mm2/m) N(kN) Mx(kN.m) My(kN.m) Vx(kN) Vy(kN) T(kN.m) 组合公式 0.00 687.20 -0.72 1.96 3.50 4.55 0.08 ( 2)沿H边加密箍(mm2/m) N(kN) Mx(kN.m) My(kN.m) Vx(kN) Vy(kN) T(kN.m) 组合公式 0.00 687.20 -0.72 1.96 3.50 4.55 0.08 ( 2)最小剪跨比=4.68修改带下划线的柱两个方向纵向钢筋面积和箍筋面积, 柱4边可不同。2.2 修改混凝土圆形截面柱的配筋柱号= 3 (圆形)直径=400 B边长度=3000 H边长度=3000 B边长度系数=1.00 H边长度系数=1.00 设计属性:框架柱,非框支柱,中边柱,抗震等级=2,三维杆 材料属性:砼C25,主筋=2,箍筋或墙分布筋=1,保护层=30,热膨胀系数=1e-005轴压比N/(Ac*fc) N(kN) Mx(kN.m) My(kN.m) Vx(kN) Vy(kN) T(kN.m) 组合公式 0.35 529.63 49.55 28.21 20.56 -27.44 1.19 ( 30)下端总配筋面积(mm2) N(kN) Mx(kN.m) My(kN.m) Vx(kN) Vy(kN) T(kN.m) 组合公式 1005.31 240.56 -43.99 -24.84 -18.41 30.99 -0.90 ( 33)上端总配筋面积(mm2) N(kN) Mx(kN.m) My(kN.m) Vx(kN) Vy(kN) T(kN.m) 组合公式 1005.31 279.17 -21.42 -35.58 -26.05 16.64 -0.35 ( 34)加密箍(mm2/m) N(kN) Mx(kN.m) My(kN.m) Vx(kN) Vy(kN) T(kN.m) 组合公式 0.00 522.60 -2.65 -1.43 -1.03 4.63 0.04 ( 2)最小剪跨比=3.82修改带下划线的圆柱总纵向钢筋面积和箍筋面积。2.3 修改混凝土墙段的配筋-墙号= 25 直墙段数=2 设计属性:约束边缘墙,加强部位,一般墙,抗震等级=2,壳单元段号= 1 (内点号 1- 2)宽=200 长=2400 材料属性:砼C25,主筋=2,箍筋或墙分布筋=2,保护层=20,热膨胀系数=1e-005 N(kN) Mx(kN.m) My(kN.m) Vx(kN) Vy(kN) T(kN.m) 组合公式 轴压比= 0.04 212.91 116.52 -0.35 -0.03 -3.75 -0.35 1.2(恒+0.50活) 暗柱配筋(mm2)= 777 -74.97 -457.82 -2.22 -1.00 192.94 -2.22 ( 33)水平分布(mm2/m)= 500 240.60 132.76 -0.40 -0.03 -4.23 -0.40 ( 2)竖向分布(mm2/m)= 500 -74.97 -457.82 -2.22 -1.00 192.94 -2.22 ( 33)段号= 2 (内点号 3- 2)宽=200 长=3600 材料属性:砼C25,主筋=2,箍筋或墙分布筋=2,保护层=20,热膨胀系数=1e-005 N(kN) Mx(kN.m) My(kN.m) Vx(kN) Vy(kN) T(kN.m) 组合公式 轴压比= 0.02 209.42 177.45 0.18 -1.62 -2.31 0.18 1.2(恒+0.50活) 暗柱配筋(mm2)= 686 -138.64 483.44 0.18 6.52 -55.61 0.18 ( 34)水平分布(mm2/m)= 500 235.91 202.64 0.21 -1.85 -2.73 0.21 ( 2)竖向分布(mm2/m)= 500 -92.74 487.15 14.17 6.52 -55.61 14.17 ( 34)直墙段总的计算结果:段号 内点号 暗柱配筋(mm2) 内点号 暗柱配筋(mm2) 水平分布(mm2/m) 竖向分布(mm2/m) 轴压比 1 1 923.63 2 1463.39 500.00 500.00 0.04 2 3 923.63 2 1463.39 500.00 500.00 0.02修改带下划线的墙暗柱配筋面积、 水平分布筋和竖向分布筋面积, 同一内点号的暗柱取大值。2.4 修改混凝土、 型钢混凝土矩形截面梁的配筋-梁号= 1 (矩形)宽=200 高=500 长=1800 设计属性:框架梁,非悬臂,非框支梁,抗震等级=2,三维杆 材料属性:砼C20,主筋=2,箍筋或墙分布筋=1,保护层=30,热膨胀系数=1e-005 -1- -2- -3- -4- -5-最小弯矩(kN.m) -112.55 -75.55 -42.43 -27.08 -22.85内力组合号 ( 2) ( 2) ( 2) ( 29) ( 33)配筋面积(mm2) 916 607 341 300 250配筋率(%) 0.92 0.61 0.34 0.30 0.25最大弯矩(kN.m) -40.96 -29.36 -15.75 11.17 38.24内力组合号 ( 34) ( 34) ( 34) ( 34) ( 30)配筋面积(mm2) 0 0 0 300 307配筋率(%) 0.00 0.00 0.00 0.30 0.31最大剪力(kN) 111.38 86.62 79.82 74.05 81.20内力组合号 ( 30) ( 30) ( 30) ( 30) ( 30)剪箍面积(mm2/m) 575 369 313 265 324剪扭最大扭矩(kN.m) -0.92 -0.92 -0.85 -0.85 -0.91剪扭对应剪力(kN) 86.47 78.01 68.39 60.74 51.93内力组合号 ( 2) ( 2) ( 2) ( 2) ( 2)剪扭箍面积(mm2/m) 0 0 0 0 0纯扭箍面积(mm2/m) 0 0 0 0 0总配箍面积=取大(剪箍面积+纯扭箍面积*肢数,剪扭箍面积,最小配箍面积)总配箍面积(mm2/m) 575 369 313 293 324总配箍率(%) 0.29 0.18 0.16 0.15 0.16抗扭纵筋面积(mm2) 0 0 0 0 0修改带下划线的梁的面筋和底筋, 面筋两端可不同, 底筋各截面自动取大。3 非线性连接的设置和参数在弹塑性动力时程分析中, GSNAP提供6种非线性连接: 阻尼器、 缝隙、 钩、 塑性单元、 橡胶隔震器和摩擦摆隔震器。梁柱两端可定义6种非线性连接, 墙只能定义橡胶隔震器。非连接单元只用在弹塑性动力时程分析, GSSAP和弹塑性静力推覆计算没有用。3.1 设置和查看柱上下两端的非线性连接采用”平面图形编辑剪力墙柱几何编辑二设柱连接”, 设置柱上下两端非线性连接。要删除非线性连接, 连接类型选择无非线性连接即可。 菜单位置: 平面图形编辑剪力墙柱几何编辑二设柱连接功 能: 设柱连接只用于GSNAP弹塑性动力时程分析命 令: ColConnect一般在平面图上的设柱下端连接, 操作如下: 1) 单选( 缺省) (提示)s单选,w窗选,c求交窗选可切换单选、 窗选和求交窗选选择柱布置下端连接 或P修改柱连接参数 :单选柱, 若没选中, 从左到右选择自动为窗选, 从右到左选择为求交窗选2) 只能窗选(提示)s单选,w窗选,c求交窗选可切换单选、 窗选和求交窗选选择柱布置下端连接 或P修改柱连接参数 :w回车, 切换为窗选指定第1角点 :指定窗选第1角点指定第2角点 :指定窗选第2角点, 设置所选柱3) 只能求交窗选(提示)s单选,w窗选,c求交窗选可切换单选、 窗选和求交窗选选择柱布置下端连接 或P修改柱连接参数 :c回车, 切换为求交窗选指定第1角点 :指定求交窗选第1角点指定第2角点 :指定求交窗选第2角点, 设置所选柱设置三维视图, 选择”单线模式”, 可设柱上下端连接, 操作如下: 1) 单选( 缺省) (提示)s单选,w窗选,c求交窗选可切换单选、 窗选和求交窗选选择柱上下端布置上下端连接 或P修改柱连接参数 :单选柱端部, 若没选中, 从左到右选择自动为窗选, 从右到左选择为求交窗选2) 只能窗选(提示)s单选,w窗选,c求交窗选可切换单选、 窗选和求交窗选选择柱上下端布置上下端连接 或P修改柱连接参数 :w回车, 切换为窗选指定第1角点 :指定窗选第1角点指定第2角点 :指定窗选第2角点, 柱两端都在选择范围内, 同时设置所选柱上下端连接3) 只能求交窗选(提示)s单选,w窗选,c求交窗选可切换单选、 窗选和求交窗选选择柱上下端布置上下端连接 或P修改柱连接参数 :c回车, 切换为求交窗选指定第1角点 :指定求交窗选第1角点指定第2角点 :指定求交窗选第2角点, 柱端点都在选择范围内, 设置所选柱的端点连接采用属性命令Property, 在柱的设计属性中点按下端连接的红圈处, 查看柱上下两端非线性连接。3.2 设置和查看墙下端橡胶隔震器采用”平面图形编辑剪力墙柱几何编辑二设墙隔震”, 设置墙下端橡胶隔震器, 多肢墙段组成整片墙, 此处设置整片墙的橡胶隔震器, 设置整片墙下橡胶隔震器总的刚度和屈服力。要删除非线性连接, 连接类型选择无非线性连接即可。菜单位置: 平面图形编辑剪力墙柱几何编辑二设墙隔震功 能: 设墙隔震只用于GSNAP弹塑性动力时程分析命 令: WallConnect1) 单选( 缺省) (提示)s单选,w窗选,c求交窗选可切换单选、 窗选和求交窗选选择墙修改下端连接 或P修改墙隔震参数 :单选剪力墙, 若没选中, 从左到右选择自动为窗选, 从右到左选择为求交窗选2) 只能窗选(提示)s单选,w窗选,c求交窗选可切换单选、 窗选和求交窗选选择墙修改下端连接 或P修改墙隔震参数 :w回车, 切换为窗选指定第1角点 :指定窗选第1角点指定第2角点 :指定窗选第2角点, 设置墙下端橡胶隔震器3) 只能求交窗选(提示)s单选,w窗选,c求交窗选可切换单选、 窗选和求交窗选选择墙修改下端连接 或P修改墙隔震参数 退出:c回车, 切换为求交窗选指定第1角点 :指定求交窗选第1角点指定第2角点 :指定求交窗选第2角点, 设置墙下端橡胶隔震器采用属性命令Property, 在墙的设计属性中点按下端连接的红圈处, 查看墙下橡胶隔震器。3.3 布置和查看梁两端的非线性连接采用”平面图形编辑梁几何编辑二设梁连接”, 设置梁两端非线性连接。要删除非线性连接, 连接类型选择无非线性连接即可。菜单位置: 平面图形编辑梁几何编辑二设梁连接功 能: 设梁连接只用于GSNAP弹塑性动力时程分析命 令: BeamConnect在平面图或三维视图的单线模式时, 可设梁两端连接, 操作如下: 1) 单选( 缺省) (提示)s单选,w窗选,c求交窗选可切换单选、 窗选和求交窗选选择梁左右端 或P修改梁连接参数 :单选梁端部, 若没选中, 从左到右选择自动为窗选, 从右到左选择为求交窗选2) 只能窗选(提示)s单选,w窗选,c求交窗选可切换单选、 窗选和求交窗选选择梁左右端 或P修改梁连接参数 :w回车, 切换为窗选指定第1角点 :指定窗选第1角点指定第2角点 :指定窗选第2角点, 梁两端都在选择范围内, 同时设置所选梁两端连接3) 只能求交窗选(提示)s单选,w窗选,c求交窗选可切换单选、 窗选和求交窗选选择梁左右端 或P修改梁连接参数 :c回车, 切换为求交窗选指定第1角点 :指定求交窗选第1角点指定第2角点 :指定求交窗选第2角点, 梁端点都在选择范围内, 设置所选梁的端点连接采用属性命令Property, 在梁的设计属性中点按下端连接的红圈处, 查看梁两端非线性连接。3.4 阻尼器的参数阻尼器对话框参数物理意义如下: 1） 名字只用于简图显示; 2） 6个自由度都可设置阻尼器, 要设置某个自由度时, 先勾选此自由度, 自由度随梁柱的局部坐标, 轴向为1轴, 沿b边为2轴, 如下图定义; 3） 弹性刚度用于GSNAP恒活载的静力弹性计算; 4） 阻尼器包括: 速度型和位移型, 阻尼系数大于零时阻尼器为速度型阻尼器, 等于零时阻尼器为位移型阻尼器; 5） 速度型阻尼器的刚度一直为初始刚度, 屈服力和屈服刚度比两参数无用; 6） 位移型阻尼器的刚度开始为初始刚度, 受力超过屈服力后为屈服刚度=屈服刚度比*初始刚度, 屈服刚度比为1时刚度不屈服。在梁柱的设计属性中, 都可定义梁的左右端和柱的上下端连接类型, 有一端定义了阻尼器即可。 3 2 1 i j h b3.5 缝隙的参数缝隙对话框参数物理意义如下: 1） 名字只用于简图显示; 2） 6个自由度都可设置缝隙, 要设置某个自由度时, 先勾选此自由度, 自由度随梁柱的局部坐标, 轴向为1轴, 沿b边为2轴, 如下图定义; 3） 弹性刚度用于GSNAP恒活载的静力弹性计算; 4） 压变形大于间隙距离为初始刚度, 受力超过屈服力后为屈服刚度=屈服刚度比*初始刚度, 屈服刚度比为1时刚度不屈服; 5） 阻尼系数当前没有用。 3 2 1 i j h b3.6 钩的参数钩对话框参数物理意义如下: 1） 名字只用于简图显示; 2） 6个自由度都可设置钩, 要设置某个自由度时, 先勾选此自由度, 自由度随梁柱的局部坐标, 轴向为1轴, 沿b边为2轴, 如下图定义; 3） 弹性刚度用于GSNAP恒活载的静力弹性计算; 4） 拉变形大于间隙距离为初始刚度, 受力超过屈服力后为屈服刚度=屈服刚度比*初始刚度, 屈服刚度比为1时刚度不屈服; 5） 阻尼系数当前没有用。 3 2 1 i j h b3.7 塑性单元的参数塑性单元对话框参数物理意义如下: 1） 名字只用于简图显示; 2） 6个自由度都可设置塑性单元, 要设置某个自由度时, 先勾选此自由度, 自由度随梁柱的局部坐标, 轴向为1轴, 沿b边为2轴, 如下图定义; 3） 弹性刚度用于GSNAP恒活载的静力弹性计算; 4） 开始为初始刚度, 受力超过屈服力后为屈服刚度=屈服刚度比*初始刚度, 屈服刚度比为1时刚度不屈服; 5） 阻尼系数当前没有用。 3 2 1 i j h b3.8 橡胶隔震器的参数橡胶隔震器对话框参数物理意义如下: 1） 名字只用于简图显示; 2） 弹性刚度用于GSNAP恒活载的静力弹性计算; 3） 第2和3个自由度开始为初始刚度, 受力超过屈服力后为屈服刚度=屈服刚度比*初始刚度, 屈服刚度比为1时刚度不屈服; 4） 其它只能有弹性刚度和初始刚度; 5） 阻尼系数当前没有用; 6） 要设置某个自由度时, 先勾选此自由度, 梁柱自由度随梁柱的局部坐标, 轴向为1轴, 沿b边为2轴, 墙自由度1、 2、 3对应总体坐标Z、 X、 Y, 如下图定义。3.9 摩擦摆隔震器的参数摩擦摆隔震器对话框参数物理意义如下: 1） 名字只用于简图显示; 2） 弹性刚度用于GSNAP恒活载的静力弹性计算; 3） 第2和3个自由度考虑摩擦和摆的作用; 4） 其它只能有弹性刚度和初始刚度; 5） 要设置某个自由度时, 先勾选此自由度, 自由度随梁柱的局部坐标, 轴向为1轴, 沿b边为2轴, 如下图定义。
