总图工程施工管理规程

文件编号：JD/QW7512-1（13）
修改状态：
管理状态：
分发号：

编制： 日期：
审核： 日期：
同意： 日期：
公布日期： 实施日期：
质量管理体系工作规程
文件编号：
JD/QW7512-1（13）
专题：总图工程施工管理规程
版本/修改
A/O
页 码：
第1页 共3页
1.编制目标
用于指导工程管理人员对总图工程进行全方面质量控制，确保总图工程全过程处于受控状态。
2.适用范围
本规程适适用于总图工程（道路及管线）施工过程各阶段质量控制。本规程所指综合管线是指给水管、排水管、煤气管、电力、电信、有线电视、安保监控等多种小区内管线。
3.职责
3.1总工程师办公室负责本规程制订、修改、分发及解释；
3.2项目工程部负责本规程具体实施。

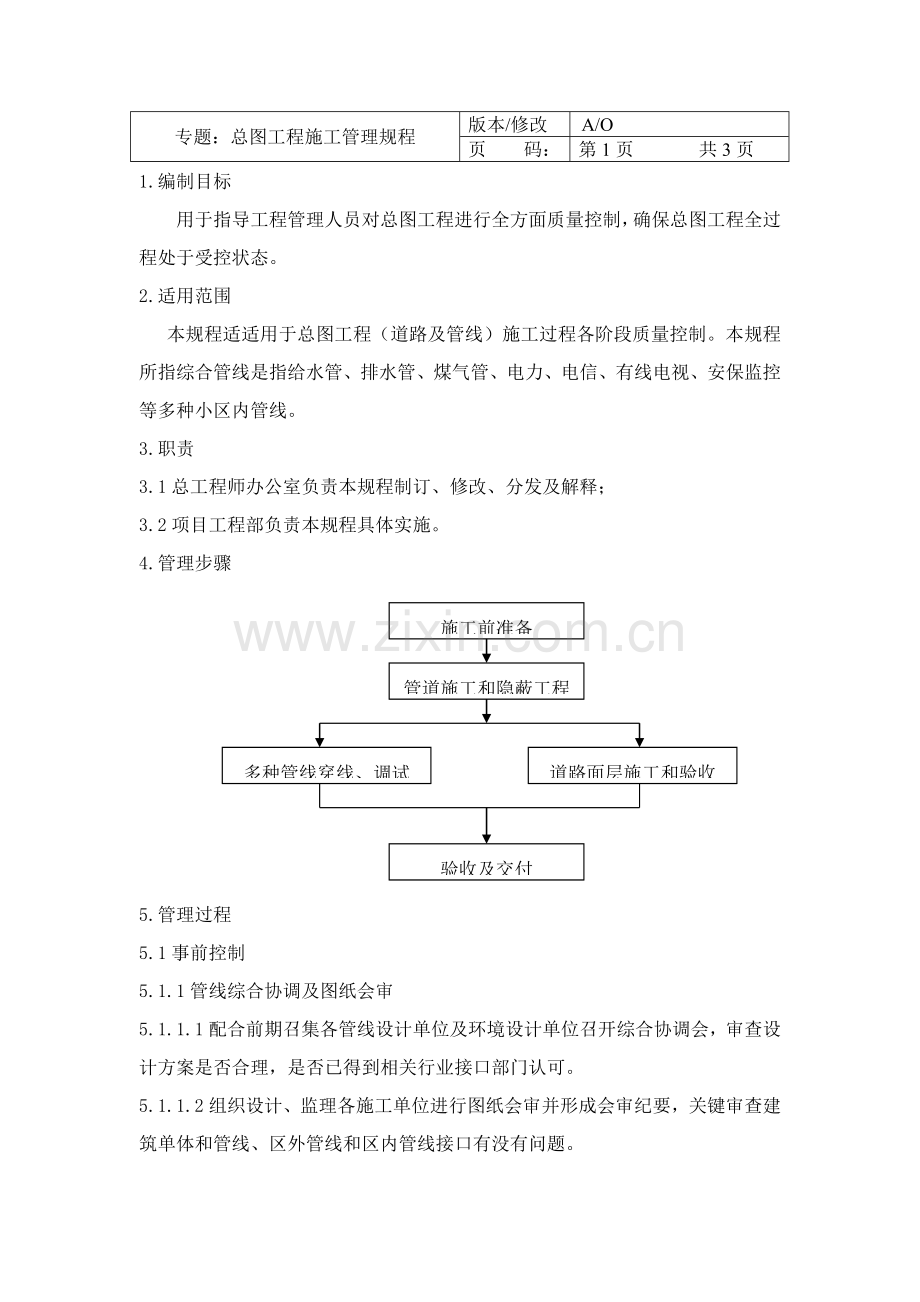

4.管理步骤
施工前准备

管道施工和隐蔽工程

多种管线穿线、调试
道路面层施工和验收

验收及交付

5.管理过程
5.1事前控制
5.1.1管线综合协调及图纸会审
5.1.1.1配合前期召集各管线设计单位及环境设计单位召开综合协调会，审查设计方案是否合理，是否已得到相关行业接口部门认可。
5.1.1.2组织设计、监理各施工单位进行图纸会审并形成会审纪要，关键审查建筑单体和管线、区外管线和区内管线接口有没有问题。
5.1.2施工单位资质及人员审查
5.1.2.1审查各配套施工单位是否含有对应施工资质要求。
5.1.2.2审查各配套施工单位人员施工经验、素质和质量确保体系，关键管理人员资质和到位情况，并填写《施工单位管理人员及特殊专业工种人员资格证实文件统计表》，对不能满足要求，立即通知施工单位整改（特殊管线得到接收部门认可除外）。
5.1.3审核施工单位施工方案施工进度计划
5.1.3.1审查各配套管线和道路施工单位施工组织设计，并将审查意见填写在《施工组织设计审批表》上。
5.1.3.2审查各配套管线和道路施工单位施工进度计划，关键把握各配套管线
质量管理体系工作规程
文件编号：
JD/QW7512-1（13）
专题：总图工程施工管理规程
版本/修改
A/O
页 码：
第2页 共3页
前后施工次序，避免相互干扰。
5.1.3.3审查各配套管线和道路施工时，是否已充足考虑到对其它成品或自然环境保护方法。
5.1.4材料及工艺
5.1.4.1依据不一样配套管线，检验各施工单位所用材料是否已满足设计和施工规范要求。
5.1.4.2对新材料、新工艺、工程管理人员应组织设计单位、监理单位和施工单位进行工艺交底，必需时邀请质监站、供货方参与。
5.2事中及事后控制
5.2.1管道施工及验收
5.2.1.1复核道路多种管道定位是否符合设计要求，确定管道开挖方法和开挖次序。通常要遵照由深到浅施工次序，即最深管道先施工（如污水管、雨水管等），然后施工较浅管道（如煤气管道、上水管等）。
5.2.1.2复核多种管道垫层和基础厚度、标高，是否符合设计各施工规范要求。
5.2.1.3复核多种管道检验井坐标、井底标高，是否符合设计和施工规范要求。
5.2.1.4检验各管道连接方法是否符合设计各施工规范要求。
5.2.1.5管道连接完成后需进行隐蔽工程验收。有闭水试验要求，必需按规范要求进行闭水试验，并将试验结果填写在《隐蔽工程验收统计》上，隐蔽工程全部验收合格后方可回填隐蔽。
5.2.1.6检验各管道回填材料和施工方法是否符合设计和施工规范要求。
5.2.1.7检验各管线穿路管有否遗漏。
5.2.1.8组织人员对管道进行验收和质量评定。
5.2.2道路垫层施工和验收
5.2.2.1复核道路定位放样工作，是否符合设计要求。
5.2.2.2复核路基持力层土方质量和标高是否满足设计要求，土路基两侧临时排水沟有否考虑。
5.2.2.3检验路基垫层材料、铺设方法和压实、厚度方法是否满足设计要求。
5.2.2.4复核路基垫层标高是否符合设计要求。
5.2.2.5组织人员对路基垫层进行验收和质量评定。
5.2.3道路基层施工和验收
5.2.3.1检验道路基层材料（关键为三渣）生产厂家生产许可证及材料试验汇报。
5.2.3.2检验道路基层铺设前顶标高是否已做好标识，并复核铺设厚度是否符合设计和施工规范要求。
5.2.3.3检验道路基层铺设次序是否合理，铺设方法是否符合施工规范要求。
5.2.3.4检验道路基层压实方法是否符合施工规范要求，基层面标高是否符合设计要求。
5.2.3.5组织人员对道路基层进行验收和质量评定。
5.2.4多种管线穿线、调试
5.2.4.1检验多种线路材料有否生产合格证、规格是否符合设计要求。
质量管理体系工作规程
文件编号：
JD/QW7512-1（13）
专题：总图工程施工管理规程
版本/修改
A/O
页 码：
第3页 共3页
5.2.4.2检验多种线路中继设施设置是否合理。
5.2.4.3检验多种线路调试情况是否已符合设计和使用要求。
5.2.5道路面层施工和验收
5.2.5.1检验道路面层材料生产厂家生产许可证及材料检验汇报。
5.2.5.2检验道路面层预铺设厚度是否符合设计要求，顶标高是否符合设计要求。
5.2.5.3检验多种管线检验井顶标高是否和道路面层顶标高一致。
5.2.5.4检验路边侧石和平石施工质量是否符合规范要求，标高是否符合设计要求。
5.2.5.5检验道路面层施工机械是否符合规范要求。
5.2.5.6组织人员对道路面层进行验收和质量评定。
5.2.6最终验收及交付
6.编制依据
6.1建筑施工手册
6.2市政公用工程质量检验评定标准汇编
6.3给水排水管道工程施工及验收规范
7.相关/支持性文件
7.1工程管理过程控制程序
7.2监视和测量控制程序
7.3工程质量管理工作规程
7.4工程材料管理工作规程
7.5工程进度管理工作规程
8.质量统计
8.1施工单位管理人员及特殊专业工种人员资格证实文件统计表（GT/QR·15—03）
8.2施工组织设计审批表（GT/QR·15—05）
8.3检验、试验汇报检验表（GT/QR·23—01）
8.4隐蔽工程验收统计
