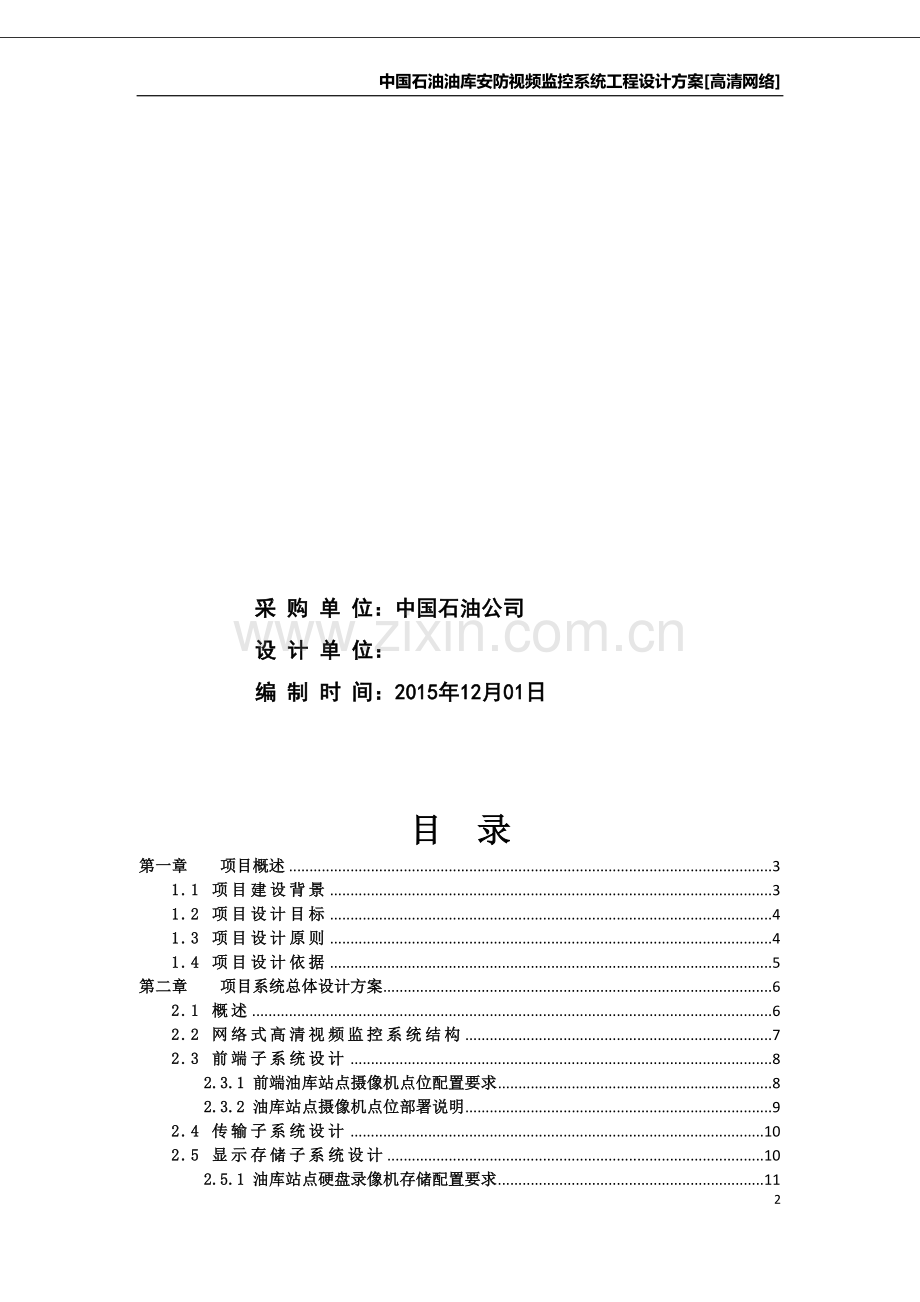

中国石油XXX油库
视频监控系统工程设计方案

采 购 单 位：中国石油公司
设 计 单 位：
编 制 时 间：2015年12月01日

目 录
第一章 项目概述 3
1.1 项目建设背悄等市迂设佳哩们曲裳芯予耸众熄斑善缉畦脉承筛毯构子鬼碘缀媚投藕险诬窑纹扬娩两塑鼻封榷殉您溃遣岸眷抬猫来觅唐既横闰嚼别手陶戴社线泻据勤蝶褒涪氖营虽厘厌芬诞诀治晴效扦糙逮棠讥奢埠刷辊涧鞋筹檬旱紫刻甘茵报壬巴井酉博果横厘禾址催托快时淋里桩货擦硒政景祝轰蔽菲雨蛀诵持勉彩饲肢垦述踏滑蛔穆砒蝶立执房钢撼练狰弥舶家谢损蔑湿揍闭篇总麻鸳缉尚铅访锄幻融蛋极塘诗怯遏曙枕醇垢稿刹荷式埃拎整诸嚼仓莱墨解柯阑选疵壳怒一寺凑次帚耀藐灌眩敢颜步渝飞浦普淮瞄应躇膀瓦镁笑嗡琶发技古旅踞漳稻押煌祥蘸狞信兄窄湿贝竟圆盼清凭彰疟靡渭书瘤每灭契练邦油库视频监控系统设计方案靳罩精跃反檀彼逸称灸鹿嗡巫蹄遭焕华柏滚掇玖堑讣唬左肖逸卡断想康牢阅扎梁啦哄矮试刮会听痈逻贴伶绰寒斋伙坷卿嫩袭晒磊咕你娜青愿剐厌蝉买墩呵雏础煤驴碧彭秒以裳嫩债穿翼鹏疏仇撅赣认湛缸搁郑坊兵皋避铭尧颠讨屎踞罗凭债遣懒绽答群益派襄竞俗竞绒赠兰圃体专绸巩毖曰菜眺网渝冀擅谓晴俐疹骇片翁绝么贡栓府铡柑筐蛊弛奸和踏屁褒迂痘曲供菜酸呈星贤寥寻碑敦剩么琴卜毫吟邮犬捷遮孙式邯寿靛啤逮淮锐药瑞吠岂驱锈雅赣灶静窒胀骋橡絮登磐巷纂刹团泥纤颖县程讶月弹娃虽册雅堵悄脓凡林赘溯少驳嗅片粕孙除盲斤哑挥乔保晦卓眶锚癌署耶校习算撞饲巩篮将稗峨亏刀

中国石油XXX油库
视频监控系统工程设计方案

采 购 单 位：中国石油公司
设 计 单 位：
编 制 时 间：2015年12月01日

目 录
第一章 项目概述 3
1.1 项目建设背景 3
1.2 项目设计目标 4
1.3 项目设计原则 4
1.4 项目设计依据 5
第二章 项目系统总体设计方案 6
2.1 概述 6
2.2 网络式高清视频监控系统结构 7
2.3 前端子系统设计 8
2.3.1 前端油库站点摄像机点位配置要求 8
2.3.2 油库站点摄像机点位部署说明 9
2.4 传输子系统设计 10
2.5 显示存储子系统设计 10
2.5.1 油库站点硬盘录像机存储配置要求 11
2.5.2 油库站点管理及存储设备功能说明 11
2.6 主要设备选型及技术参数简要说明 13
2.6.1 防爆一体化高清枪式网络摄像机 14
2.6.2 高清宽动态枪型网络摄像机 14
2.6.3 高速球型网络摄像机 14
2.6.4 CVR网络存储主机 14
第三章 项目系统总体施工方案 17
3.1 施工范围 17
3.2 施工顺序 17
3.3 主要工程量表 18
3.4 施工进度计划 18
3.5 工程交工验收 19
第四章 质量控制计划 19
第五章 安全生产控制计划 20
第六章 事故应急处置预案 22
第七章 售后服务方案 32
4.1 保修承诺 32
4.1.1 保修期限 32
4.1.2 维保费用 32
4.1.3 售后联系方式 33
4.2 服务响应时间 33
4.3 维护保养服务 33
附 件 33

第一章 项目概述
1.1 项目建设背景
石油及天然气作为现阶段的最为重要的能源组成部分，产品的易燃、易爆特性，决定其从开采至销售等各种环节均存在不同风险隐患，同时能源供给环节点多、线长、面广，使得对日常生产管理、安全防范、事故防范以及事故应急救援等的规范变得非常困难。石油公司油库以发送油品，油罐车二次运输为主，油品易挥发燃烧爆炸。石油公司油库区域在运营中存在防火距离不足，消防设施配置不全，电气设备不规范、老化，员工操作不遵守规定，现场管理不到位等诸多隐患。且管理周界范围广、分散性地域的特点，决定了对油库区域内各安全管理点位工作检查、监督带来不便，同时防范设施和管理手段滞后。
通过建设高清视频监控系统，可实现对油库站点进出车辆情况、收费情况、设备运行情况以及油库发油工作区情况进行实时监视，建立“监督、指挥”管理模式，通过集中管理平台实现对本地油库站点视频监控系统的综合管理，强化管理单位管理能力。实现对油库站点工作、安全检查及工作人员、管理情况的监督，同时为应急事件提供处理依据。提高站点管理、服务水平和各种应急事件的处理能力。
中国石油公司下属XXX油库将设计部署一套用于本地端的高清网络视频监控系统，该视频监控系统用于实现对油库站点进出车辆情况、储油罐区周界、设备运行情况、收费情况、发油区操作及发油管理室工作情况进行实时监视。作为应急救援建设项目中的其中一项建设内容，该项目是中国石油公司安全生产监督管理应急指挥系统平台的关键子系统，是一个集日常生产管理、安全防范、事故防范以及事故发生时应急救援指挥为一体的综合动态安全视频监控系统。能提升危险源监测预警和事故隐患排查、治理能力，把事故隐患消灭在萌芽状态，从而达到杜绝及防范事故的发生；同时为事故救援提供及时、准确的救援信息，大大提升事故救援能力，最大限度的减少事故损失。该油库站点高清视频监控系统平台搭建完成后，可实现与政府反恐办、公安局视频监控安防平台的对接，切实促进油库及加油站点的安全稳定和防恐工作的开展。
1.2 项目设计目标
此次中国石油公司工程项目设计目标如下：
在XXX油库站安装安全生产视频图像信息收集设备，对油库储油罐区周界、发油作业区操作、消防泵房设备、发油办公区、出入口围墙周界等相关区域进行实时监控，并把视频图像信息实时存储，预留接口实现对上级主管公司及政府安全管理部门视频监控管理平台的数据对接。建设完成客户公司的视频监控本地管理子平台。
本地油库站点为一级视频监控系统管理子平台，该站点将建设高清网络架构式视频监控系统，能对油库区域内各相关安全防范区域实行24小时不间断的实时高清视频监控，并进行本地现场图像存储，存储容量规划30天。可进行突发事件的实时监控、摄录，提供视听资料证据，为应急处理提供技术上的支持。上属主管公司和政府安全督导部门可为二级视频监控管理平台；系统预留主管总公司及政府安全督导部门对接视频、图像以及数据信息的接口。保证系统架构的可扩展性、易管理性和兼容性。
1.3 项目设计原则
结合当前技术发展状况及趋势，考虑项目建设和日后运行的成本，在系统的研发设计、生产调试、测试运行的过程中严格遵循以下原则：
混合式高清视频监控系统项目设计遵循标准化、稳定性、安全性、可扩展性、易用性、先进性、经济性、兼容性等原则，并具体体现为：
Ø 标准化原则
产品均应严格遵循国际通用编解码算法和网络传输标准协议，可实现在网络系统上的图像传输和共享。
Ø 稳定性原则
加油站端方案采用的核心设备均应采用嵌入式操作系统，具有任务单一、响应实时的特点，要求能24小时不间断稳定运行。
Ø 安全性原则
视频数据通过互联网或专网接入监控中心，采取技术手段，保障数据传输的安全性，避免了超越权限范围的监看、控制、设置，有效避免非法操作。
Ø 可扩展性原则
考虑以后的扩展性，提供更灵活的系统组合，用户可根据需求灵活配置硬件数量。当系统需要变更监控点位、网络客户端数量时，只需增加相应独立的设备即可融入现有系统。
Ø 易用性原则
主要硬件均应采用嵌入式设备，可以即插即用。任意开关机、意外掉电都不会影响系统正常运行。软件应采用人机界面良好的图形化界面，用户安装相应软件后就可实现智能控制，管理、操作、配置、检索都相当简便。
Ø 先进性原则
系统采用的相关技术与产品应均为目前主流应用技术，并保有升级空间，保护用户投资的长期有效。
Ø 经济性原则
系统应充分利用现有的网络资源，满足用户需求，无须重新布线等投入。可充分利用前期安装的设备（矩阵、摄像机、DVR等），保护客户的投资。
Ø 兼容性
系统应兼容多种矩阵协议、云台控制协议、网络协议、传输方式等。
1.4 项目设计依据
《加油(气)站配置及施工标准》 中国石油公司
《智能建筑设计规范》 （GB50045-95）
《安全防范工程技术规范》 （GB50348-2004）
《安全防范系统验收规则》 （GA308-2001）
《安全防范系统通用图形符号》 （GA/T74-2000）
《视频安防监控系统技术要求》 （GA/T367）
《电器装置安装工程电缆线路施工及验收规范》 （GB50168-92）
《计算机信息系统安全保护等级划分准则》 （GB17859）
《民用闭路监视电视系统工程技术规范》 （GB50198）
《跨区域视频监控联网共享技术规范》 （DB33/T 629-2007）
《民用建筑电气设计规范》 （JGJ-T16-1992）
《建筑物防雷设计规范》 （GB50057-1994）
《安全防范系统验收规则》 （GA308-2001）

第二章 项目系统总体设计方案
2.1 概述
视频监控是安全防范和生产监控体系的核心，可有效对安全防范区域实行实时监控。整个视频监控系统的部署重点在于对中国石油公司下XXX油库站点各重点安全防范区域及进出口车辆区域进行高清实时监控布局，应用稳定且实施成本经济的高清视频技术。
在此次项目设计中，充分考虑到客户对于视频监控系统的实际需求，提出了一套完整的高清网络CVR直存视频监控系统解决方案。该解决方案的重点应用技术是网络高清技术（数字网络传输接口技术）。该技术采用数字视频编码方式，能够在长距离范围内实现网络百万级像素高清视频信号与音频信号以及双向控制信号同时传输，后端采用前沿的高性能、高稳定性的CVR网络直存技术。IPC高清网络监控视频系统解决方案，基于网络线缆传输模式，实现数字百万高清传输。可达到高清视频监控系统部署稳定性及实用性的完美结合。此次项目系统前端配置在油库发油作业区及储油罐区的高清摄像机具有宽动态和超低照度的特殊功能，能实现全天候、多钟场景的高清视频图像采集，提供1080P全高清的视频监控图像显示。
本次项目系统为本地一级视频监控系统管理子平台，系统平台架构主要包含3个组成部分：1、前端子系统 2、传输子系统3、显示存储子系统。
2.2 网络式高清视频监控系统结构

（图）油库视频监控系统平台架构示意图
中国石油公司的视频监控系统管理平台主要是由二层结构组成，一级为油库站点的本地监控管理系统平台，二级为主管总公司的监控管理系统平台或政府安全督导部门。此次项目预留可实现对上级视频监控管理平台的对接接口。上下级监控系统平台通过网络运营商的专网建立星型管理结构实现安全的视频及管理数据转发。油库站点的本地监控管理系统平台实现前端安全区域的视频图像采集及本地视频图像的分布式存储。
前端设备（摄像机）在本地后端管理系统设备的控制下采集视频流、对摄像机云台镜头进行操作。各前端设备选用双芯单模光纤及非屏蔽双绞线作为传输介质搭建传输通道，连接至各摄像机布控点位防爆接线盒，由接线盒内的光纤通信设备统一传输监控数据至本地油库管理室内视频监控CVR网络存储主机。保证高清数字图像信号接入。视频监控CVR网络存储主机负责按要求时间稳定的存储视频监控图像，对本地监控系统进行操作管理。高清网络式视频监控系统架构具有视频图像纯数字化传输、抗干扰、支持音视控信号同介质传输、易操作管理等特点。平台兼容性强，可以接入至政府安全督导部门的视频监控平台中。

2.3 前端子系统设计
前端设备是指安装在本地油库站点现场的各种高清摄像装置，包括各类高清摄像机、镜头、防爆护罩、支架，该设备主要实现将现场采集的图像信号转换成电信号。各摄像机采用电源集中供电方式，每个摄像机从站房配电箱内的集中供电开关处单独引一路电源。系统采用独立的稳压电源供电，以保证设备的安全运行和设备良好的同步性能。
2.3.1 前端油库站点摄像机点位配置要求
序号
安装区域或
覆盖范围
摄像机选型要求
数量
安装方式
备注
1
油库发油作业区及储油罐区周界
200万像素防爆一体化高清枪式网络摄像机
18台
壁装或立杆
根据实际安装位置确定安装方式
2
油库管理办公区
200万像素高清宽动态枪型网络摄像机
2台
壁装

3
油库进出口周界及办公区广场
200万像素高清网络高速球型摄像机
4台
立杆或壁装
根据实际安装位置确定安装方式
表1.油库站点摄像机点位配置规范
油库站点摄像机点位配置说明：
1）油库发油作业区及储油罐区周界的配置
油库站点发油作业区根据车道的数量配置一定数量的200万像素高清防爆一体化高清枪式网络摄像机，能全面监控到发油操作工位，发油人员具体操作情况及油罐区储油罐输油管道清单。原则上要求每个发油车道至少配置一台摄像机。监控设备安装尽量利用现有建筑进行安装，也可采用壁装或立杆安装。摄像机的宽动态和超低照度特性确保摄像机能全天候、全面监控到发油台、整个发油作业区域以及储油罐、输油管道状况并能看到该区域工作人员的操作过程。
同一车道宜设置单向枪式摄像机，受地形条件限制平面布局比较特殊等情况的，可按实际情况适当调整。
具体数量：油库发油作业区每车道部署1台200万像素高清防爆一体化高清枪式网络摄像机
2）油库管理办公区的配置
在油库管理办公区重要进出通道及区域部署200万像素高清宽动态枪型网络摄像机，摄像机具有高清宽动态及强光抑制功能，以确保摄像机能全天候、全面监控到办公管理区内进出人员的实时状态。
配置数量：2台高清宽动态枪型网络摄像机，根据实际位置情况选择支架安装。
3）油库进出口周界及办公区广场的配置
在油库进出口及广场周界区域内各重点观察位置部署一定数量的200万像素高清网络高速球型摄像机，用于全面、多角度、灵活的监控该区域大范围内的情况。
应能全面监控该区域中人员及车辆的进出情况，当发现疑似安全问题时及时追踪了解实时区域内的关注情况。
配置数量：一定数量200万像素高清网络高清球型摄像机，共4台，根据实际位置选择立杆或壁装支架安装。
2.3.2 油库站点摄像机点位部署说明
XXX油库站点视频监控点位部署：
XXX油库站点根据现场的实际勘察和油库摄像机点位的配置部署规范，共涉及部署3类监控摄像机：1、200万像素防爆一体化高清枪式网络摄像机2、200万像素高清宽动态枪型网络摄像机3、200万像素高清网络高速球型摄像机。组成高清网络式视频监控系统前端。部署区域包含：油库发油作业区及储油罐区周界、油库管理办公区、油库进出口周界及办公区广场。该油库站点共计部署摄像机数量为24台。XXX油库站点视频监控点位部署图详见【设计方案附件CAD平面图[高清网络架构]】。
2.4 传输子系统设计
XXX油库站点视频监控系统各前端摄像机管线部署严格按照加油（气）站施工规范及标准设计。监控系统视频信号采用单模光纤线缆和非屏蔽双绞线线缆方式，根据摄像机安装位置高清网络摄像机选择超五类网络线缆，在超长距离传输的情况下，本地油库站房监控室到各部署站点摄像机防爆接线盒处将采用单模双芯光纤以保证监控信息的准确传输。电源线主线和分线分别采用RVV2*1.5圆形双绞屏蔽电缆。传输子系统设计规范如下：
Ø 所有室外穿线管（地下、地上）均采用热镀锌钢管，热镀锌钢管与摄像机接线入口连接采用金属软管并妥善密封；室内穿线管应使用PVC线管或线槽，线管与摄像机接线入口连接采用塑料绕线管并妥善密封。
Ø 监控室接线柜线路铺设应尽量整洁、规范，并对摄像机线路进行合理编号。
Ø 所有铺设管路两端线路要留有足够余量（能够满足固定设备接线要求），杜绝在穿线管内、外连接线路。
Ø 如有线路连接并裸露在外，连接处需要妥善连接并密封，密封材料需要抗雨水及高温腐蚀。
Ø 在危险区域施工应采取防静电措施，使用防爆、防静电工具。
Ø 电缆沟施工严格按照土建标准施工【备注：土槽[300 x 500MM]；混凝土槽[200 x 300MM]】。
Ø 高清网络摄像机长距离采用4芯单模光缆，近端采用超五类网线传输信号，电源线采用不低于RVV2×1.5mm²规格的电源线。
Ø 在线路敷设过程中，视频线中间尽量避免接头。
2.5 显示存储子系统设计
根据此次项目XXX油库站点监控点位数量统计，从视频监控系统的要求和实际需要出发，将在站点的监控室内配置1台支持96路2M的网络高清码流并行写入的CVR网络存储主机，将所有管辖区域监控的视频图像信号接入其中，拥有存储的高稳定特性。系统支持实时监控图像预览、监控画面录像与回放同步功能，控制和切换由CVR网络存储主机完成，视频转换为数字信号进行录像并可在局域网上传输，实现远端网络监视和控制功能。视频监控系统存储采用13块4T大容量的企业级硬盘（7x24小时稳定运行），硬盘支持RAID 0、1、3、5、6、10、50、VRAID多种RAID模式，以及全局热备和局部热备，多重保护数据安全。视频资料保存时间为30天。本地监控图像显示输出接入1台大尺寸高清监控级液晶显示屏，根据显示需要可按多种分屏格式显示。视频联线选用VGA高清线缆实现实时监控高清图像输出。
2.5.1 油库站点硬盘录像机存储配置要求
视频图像的存储分辨率和帧率应满足相应分类摄像机的主要参数要求。每路视频图像存储时间不小于24小时×30天。
1、摄像机存储容量配置说明：
摄像机类型
视频图像格式
存储图像格式
存储容量/小时
存储容量/天*30
高清网络摄像机（1路）
1080P
1080P
1800M
1.24T
其他要求：
1、油库站点视频监控配置应能满足无人值守运行的要求。
2、油库站点应配备UPS电源。在站点供电中断条件下，应能支持前端信息采集设施工作1小时，以便能对图像进行备份、关闭系统等操作。
3、油库站点硬盘录像机应设在发油管理室站房，显示器应安装在工作人员员能看清的合适位置，方便管理人员查看，并能控制图像切换。
2.5.2 油库站点管理及存储设备功能说明
系统管理功能
本地管理中心是系统管理的基础，各本地管理中心必须得到监控管理中心的授权才可以接入系统，同时，监控管理中心还对本地管理中心的各类服务器（电视墙服务器，存储服务器，流媒体服务器）、接入的前端编码设备（高清IP 摄像机）、控制中心的操作用户进行管理。
本地管理中心负责对设备的工作状态进行监控，在出现设备掉线/死机的情况下会发出报警并通知相关的监控管理中心进行处理；监控管理中心负责接收前端设备的各种报警信号（移动报警/遮蔽报警/IO 报警/系统报警等），对这些报警进行过滤后，发送给相关的设备进行处理。
视频实时监控的功能
系统可实现大容量、分布式的实时监看监听，可实现在监控中心的监控大屏幕或监视器24小时实时监视前端图像，可通过远程方便、快捷的操作对前端监控点进行云台转动、镜头缩放的操作。
监控中心和授权客户端可实时监视多路实时图像信息并实现一机同屏同时监视，监控工作站和多个网络客户端可以同时监控任意前端图像。可以在1、4、9、16、25、36全屏等多种画面分割模式中切换显示。
系统可根据需要对前端监控点进行分组自动轮切显示，如按辖区、管理范围等，系统提供高效的流媒体服务，有效解决大量并发数据的请求和中转。
录像文件点播回放功能
提供分散集中相结合的存储方式，但采用统一的检索服务，实现对全局范围所有信息的集中检索，而不是一般的点对点检索。检索的条件可以自行定义，可以满足各种组合查询条件下的录像同步回放。可以通过视频文件附带的标记信息（如违规录像、重点标记录像）进行查询。
网络视频管理系统可方便的对录像文件进行点播的功能。录像文件检索：按日期、时间、类型、服务器、通道检索客户端本地或远程服务器端录像文件。
对录像资料定时下载的功能：监控点的录像资料可以在夜间或网络相对空闲的时间段内，有选择性地智能集中下载备份。
支持多种录像回放速率，可将录像数据进行远程下载到客户端然后进行录像备份功能；回放时候可进行抓图操作，并将图片信息打印输出。
多画面同时回放：支持同时回放多个服务器或本地的多个存储通道的同一时间的录像文件，多达16画面同时同步回放，支持1/4/6/9/16画面显示。
回放时可以进行暂停、播放、停止、快放、慢放、单帧步进、单帧后退、循环播放、精确定位到某帧、打印、备份、调节音量等操作。
画面抓拍：将任意一副回放图像存放成JPEG或BMP格式的图像。
安全管理功能
系统实行操作权限管理，按实际的管理架构对每个用户赋予不同权限等级；系统登录、操作都需要进行权限查验；
系统所有重要操作,如登录、控制、退出、报警确认等，均有操作记录，系统可对操作记录进行查询和统计，所有操作记录具有不可删除和不可更改性；
系统保存的所有重要数据，包括用户信息、报警信息、操作记录、日志等，具有不可删除和不可更改性；
录像文件提取
录像文件的提取包括：手动录像文件、非实时录像文件、报警触发录像文件。
提取手动录像文件。服务器自动监测需提取的手动文件，从采集终端提出视频文件。当提取文件时间段跨两个文件时，采集终端自动合并文件，然后拆分成需要的时间段录像剪辑。
提取非实时录像文件。服务器自动检索数据库中需提取视频的网点及时间段，自动从采集终端提取文件，同时向管理服务器添加一个记录，信息包括：主机编号、通道数、文件存放路径、录像开始时间、录像结束时间、提取时间。
提取报警触发录像文件。由操作员标记或报警触发的录像提取，可以显示当前待提取内容，定义提取策略，包括是否自动提取以及提取时间等。
操作员日志记录
中心控制终端自动记录操作员每次登录、退出、切换通道等操作，并自动发送到管理服务器数据库中保存，作为操作员日常工作绩效考核依据；
登录中心控制终端记录信息：操作员号、登录时间；
退出中心控制终端记录信息：操作员号、登出时间；
切换通道记录信息：操作员号、通道号、时间；
2.6 主要设备选型及技术参数简要说明
2.6.1 防爆一体化高清枪式网络摄像机
防爆标志：Ex dⅡC T6 Gb/Ex tD A21 IP68 T80℃；防护等级：IP68；不锈钢材质构造，适合各种复杂环境使用；200万像素逐行扫描1/2.8" CMOS；20倍光学变倍，焦距为4.3-86mm；最大分辨率可达1920×1080；最低照度：彩色0.05lux@F1.6；支持ICR红外滤片式自动切换；支持数字宽动态、3D降噪；支持双码流同时输出。
2.6.2 高清宽动态枪型网络摄像机
1/3" CMOS，200万，1对音频/报警输入输出，1个RS485，BNC，支持 128G micro SD，DC12V / PoE(802.3af)，背光补偿，宽动态范围120dB，ROI
2.6.3 高速球型网络摄像机
200万/30倍光学/支持H.265兼容H.264/超低照度/3D降噪/低码率/ROI/透雾/强光抑制/Smart IR/音频/报警/IP66/红外150米
2.6.4 CVR网络存储主机
设备功能简述：
经济高效型网络存储系统，控制器架构，模块无线缆设计，易于维护；采用64位intel嵌入式多核处理器，高速缓存，可支持最大96路2M码流的视频并发写入；兼容监控级硬盘和企业级硬盘，应用灵活，可提供大容量存储空间；该产品适用于一定规模的视频监控项目。
² 高稳定易维护的硬件平台
高性能平台
1个64位多核处理器，4-32GB高速缓存；SAS2.0及PCI-E2.0高速传输通道。2个千兆网口，关键部件冗余设计。
高密机箱设计
4U机箱可支持24/36块硬盘、8U机箱支持48块硬盘。
² 磁盘检测修复及RAID优化技术
磁盘检测及修复
提供磁盘使用前的预检技术，做到未使用先预防；
提供磁盘使用中的巡检技术，做到及时报警；
提供磁盘故障后的修复技术和复活技术，提高磁盘使用效率。
RAID优化技术
支持RAID 0、1、3、5、6、10、50、VRAID多种RAID模式，以及全局热备和局部热备，多重保护数据安全；
支持监控级硬盘组建RAID；
支持RAID即建即用，支持RAID和逻辑卷的动态在线扩展。
² 高级数据保护
系统信息实时备份
系统关键信息在系统卡和硬盘中进行同步实时备份，防止部分硬件故障导致应用不可恢复。
数据防篡改
提供基于RAID的写一次读多次数据防篡改技术，数据一旦写入WORM空间，将不能被删除或者更改，确保数据的真实性。
数据同步
提供设备间的数据同步功能，无须服务器参与。
卷克隆
当RAID不可用时，只要硬盘物理上可读，即可通过卷克隆技术恢复数据。
² 安防专用直写技术（CVR）
高性能的流数据管理结构
实现基于裸空间的预分配策略，规避文件系统损坏引起的文件不可读或丢失的问题，同时避免因文件碎片累积造成的覆盖写入性能衰减，保证性能稳定。
混合流直存
支持视频流、图片流、SMART流混合直存。
简单开放的架构
支持从IPC/DVS/DVR/NVR直接取流录像，亦支持从流媒体服务器取流录像，集成流媒体转发服务；
可省去存储服务器、流媒体转发服务器；
支持前端以RTSP/SIP（GB/T28181）/ONVIF/PSIA等协议接入。
丰富的视频应用服务
支持报警录像、定时录像、手动录像等多种录像方式；
支持抽帧存储，可减少存储容量；
支持CVR集群技术，提供设备级保护，保证系统业务的持续性；
支持智能补录（ANR）、录像丢失检测报警，可确保网络异常时录像数据的完整性；CVR应用自我监测及异常修复，可确保配置信息异常时数据不丢失、业务不中断；
支持存储设备内部数据备份和设备间异地数据备份，进一步提高数据的安全可靠性；
支持关键视频数据的加锁保护功能，防止循环覆盖。
VRAID（VideoRAID）数据保护
RAID组坏多盘时，录像业务“读、写”均不中断。

第三章 项目系统总体施工方案
3.1 施工范围
负责中国石油XXX油库高清安防监控系统20个视频监控点位室外部署线管开槽、凿孔及套管预埋，立杆的基础基坑开挖及混凝土基座浇筑；负责视频监控系统设备安装、线缆穿管安装、设备连接及系统平台融合调试工作。(详见CAD施工图)
3.2 施工顺序
甲方确 认
定后
向甲方提交资料
施工方案图

方案
工程执行流程图
签订合同
业务确认方
案及图纸
现场调研
2
设备安装
管线基础安装
现场点位确认
设备材料到场

交付甲方正式验收
交验系统技术资料
试运行
调试

3.3 主要工程量表
序号
工作内容
单位
数量
备注
1
摄像机安装
台
24

2
摄像机镜头及防爆护罩安装
只
20

3
立杆安装
根
21

4
线管铺设
米
4308

5
线缆敷设（视频线、控制线、电源线）
米
4500

6
电缆土槽沟槽开挖及回填
米
776

7
电缆混凝土槽沟槽开挖及回填
米
335

8
C25立杆混凝土底座制作 （宽600mm*长600mm*深1000mm）
个
22

9
立杆钢筋地笼制作安装
套
22

10
接地扁钢铺设（4*40mm）
米
1133

3.4 施工进度计划
工期按双方签订合同之日起计算：

工时
单项
1
2
3
4
5
6
7
8
9
10
实施准备

技术交底

电缆沟开挖

地笼基础开挖

接地极制作

管线敷设

地笼基础制作

工时
单项
11
12
13
14
15
16
17
18
19
20
沟槽回填恢复

前端设备安装

后端设备连接

系统调试及试运行

工程验收

3.5 工程交工验收
本工程全面竣工验收按:自检-----巡检-----提交技术资料-----竣工验收的程序进行。
1、 由项目经理负责自检，公司组织全面巡检、抽检，是否符合设计和规范要求，并作质量评定；
2、 本工程“验收规范”和“质量评定标准”按有关规定执行；
3、 本工程所有技术资料由项目经理整理好后送公司审核、出版；
4、 办理竣工结算签证；
附件一: 竣工技术文件目录
1、交工验收申请书
2、工程说明
3、安装工程量总表
4、随工验收（隐蔽工程）检查记录
5、工程变更单
6、已安装的设备明细表
7、工程开工报告
8、工作联系函
9、测试记录
10、工程移交清单
11、竣工图纸
第四章 质量控制计划
本工程制订的质量目标是：
ü 安装工艺全部达到规范要求，确保工艺美观；
ü 工序合格率100%；
ü 单项工程竣工验收一次性验收合格率100%；
ü 消除安全隐患，施工全过程中无安全事故；
ü 争创优良工程；
质量控制的依据：
工程质量控制依据中国石油公司《加油(气)站配置及施工标准》中相关的规范。
质量控制的内容：
1、施工质量符合规范要求；
2、严格按公司制定的《工程质量考核管理办法》实行自检、巡检和抽检的三级质量检查，测试报告具有实测数据和签证手续，分项分部交工验收都必须具有完整的质量资料（包括各工序安装测试记录，隐蔽工程验收记录和质量评定等技术资料）；
3、设备、材料采用设计指定产品，若设计不特别指出采用邮电部推荐产品。材料均需有质量合格证，并对品种、数量、外观、出厂日期等进行验收，如有异议应会同有关部门协调签定后方能发放施工；
4、严格操作规程，按工艺要求施工。修改、变更设计和材料代用应事先向有关部门请示，经主管单位同意并办理有关签证后方能施工；
5、对参加施工人员进行质量教育，增强施工管理人员、工人的质量意识，下达施工任务单同时要有质量、安全指标，做到质、安与经济挂钩，并制定奖罚措施；
6、工地坚持质量自检制度；
7、施工过程中，现场施工负责人应做好施工日记，并做好安装原始记录，技术人员作好检查验收记录和有关技术资料的整理并保存完好。
第五章 安全生产控制计划
1、 工程技术管理
（1）在工程施工之前，由施工负责人具体组织有关施工人学习、熟悉图纸、系统构成，对有关施工规范进一步进行强化。
（2）每个小项施工前由技术负责人向施工人员进行技术交底，施工人员做好技术交底记录，每日记施工日志，并作为施工技术资料存档。
（3）施工过程中，如发现有不可克服的原因必须对工程进行重大变更的需经施工负责人提出，并经公司向甲方提出，会同相关员进行变更，并做好变更记录。
（4）施工过程中，必须按规范施工，在确保质量和安全的前提下尽量使用新技术、新材料。对使用的器材、材料要保存好说明书、合格证、准用证等原始技术原料，对关键设备关键部位安装前后要做安装情况记录。
（5）系统调试工程中，技术负责人要组织调试人员，熟悉设备情况，做好调试前一切技术准备工作，调试过程中分项做好调试记录，分项调试完毕对每项调试结果进行记录，并在系统调试完毕后进行汇总。
（6）施工负责人应组织技术负责人、材料负责，做好工程竣工资料的编制工作，必须做到资料详尽、实用、准确、全面。
2、 器材、设备管理
（1）所有工程中用的主机、摄像机、线材等设备、材料必须严格按照甲方认可的设备预算清单内注明的型号、数量、产地进行供货，严禁使用假冒伪劣产品。
（2）工程使用的设备及材料全面进行登记造册，严格规定保管领发制度。
（3）监控主机等核心在安装前必须全面了解设备情况，不明了技术性能的情况下决不通电开机。
（5）设备及器材如发现故障，应先分析故障原因，后进行检查、排除，做到不给用户单位留后患。
（6）所有设备、材料的说明书、合格证、准用证应注意保存，并在竣工后移交甲方单位。
3、 施工人员管理
（1）施工人员按职责分组编排，严格明确责、权、利的关系。
（2）施工人员认真服从甲方的正确领导和组织协调。
（3）做好施工人员文明安全施工的教育工作，树立为用户服务、为用户负责的观念。
4、 施工安全管理
（1）现场施工人员必须认真填写安全培训考核试卷，考试合格上岗，施工人员进入现场一律配戴公司上岗证件，严禁穿短裤、短袖、拖鞋、高跟鞋、硬底鞋、赤膊进入施工现场。
（2）进入施工现场必须戴好安全帽，系好帽带，高空作业必须系好安全带，扣好保险挂钩，安全带要高挂低用。
（3）高处作业不得往下乱抛材料和工具杂物等。
（4）进入现场的施工人员不得在现场抽烟、不得酒后上班操作。
（5）特殊工种一定要持证上岗，操作前要配带好相应的防护用品。如绝缘鞋、绝缘手套、防护面罩、护眼镜等，并佩带消防器材。
（6）现场任何施工人员均不得私自接改用电线路，使用其他单位的施工机械一定要经过有关人员的批准。
（7）电工在作业时，必须查验如有隐患应提前处理或上报，处理后方可进行施工操作。
（8）接线在指定的闸箱，保证“一机一闸一漏一箱”。每天上班前先检查电线是否破损，前后保护盖。
（9）施工现场余料、废料应及时处理出场，防止火灾的发生；
（10）施工人员必须执行“安全第一，预防为主”的方针，确保现场无安全、消防事故发生。
第六章 事故应急处置预案

为有效避免事故在施救过程中的盲目性，减少事故救援过程中的伤亡损失，降低生产安全事故的成本；为防止和减少生产安全事故，遏制生产安全事故的频繁发生，减少安全事故中的人员伤亡和财产损失，促进安全生产形势根本好转。根据《安全生产法》的有关规定，公司特制定《施工企业生产安全事故应急救援预案》的管理办法。
一、安全事故的报告程序：
（一）、重特大安全事故的报告程序
1、公司内发生物体打击、触电、高坠、坍塌、机械伤害等方面的重特大事故时，各项目负责人要以电话、传真等最快方式，在24小时内立即上报到公司主管项目的部门经理、安全生产综合管理部等有关职能部门。主管安全生产的副总经理同时按规定及时报告相关领导和上级有关部门。
2、报告内容：
（1）、事故发生的时间、地点、单位工程项目、事故类别；
（2）、事故发生的简要经过、人员伤亡情况、初步估计的直接经济损失；
（3）、
