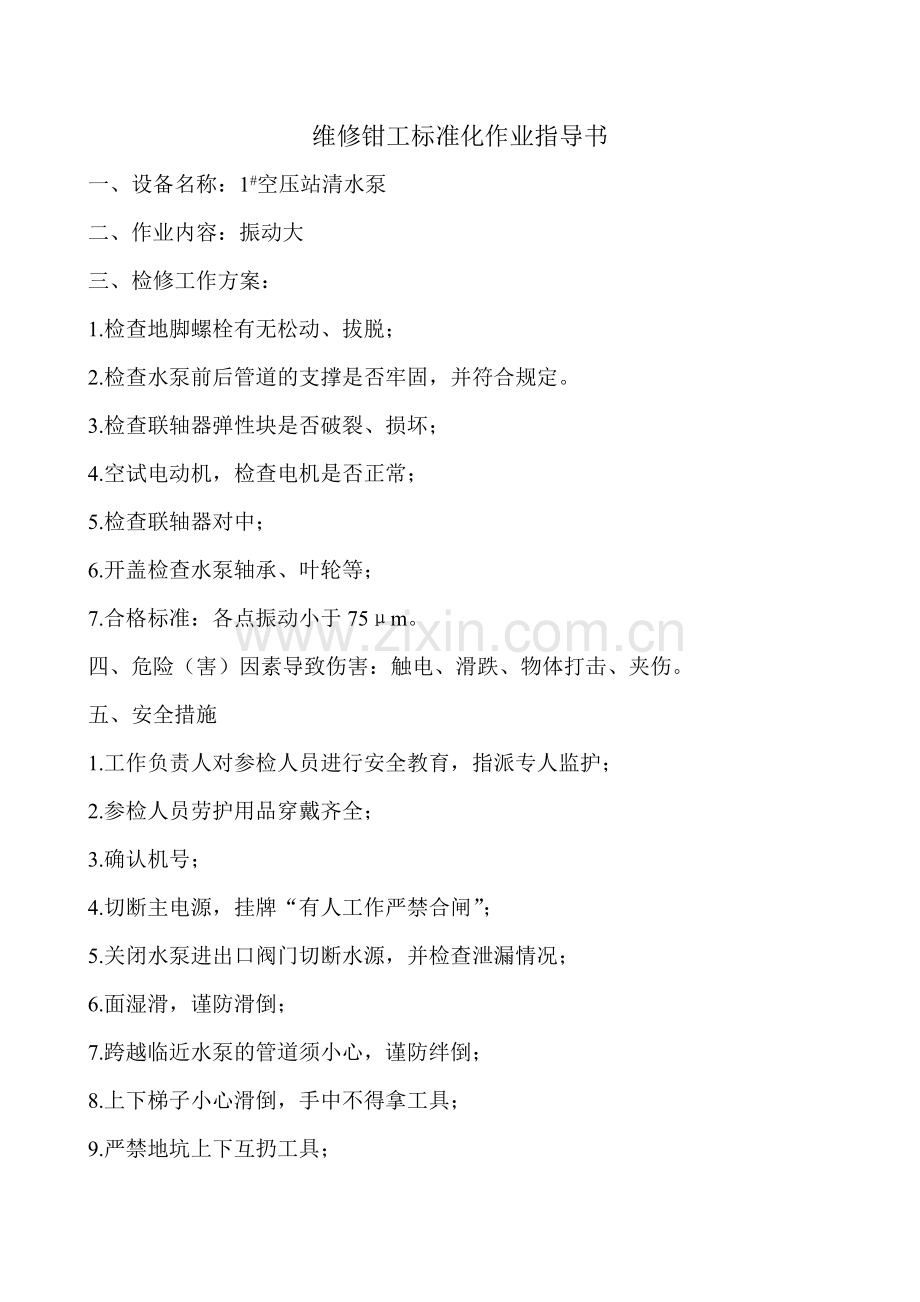

1、维修钳工标准化作业指导书一、设备名称:1#空压站清水泵二、作业内容:振动大三、检修工作方案:1.检查地脚螺栓有无松动、拔脱;2.检查水泵前后管道的支撑是否牢固,并符合规定。3.检查联轴器弹性块是否破裂、损坏;4.空试电动机,检查电机是否正常;5.检查联轴器对中;6.开盖检查水泵轴承、叶轮等;7.合格标准:各点振动小于75m。四、危险(害)因素导致伤害:触电、滑跌、物体打击、夹伤。五、安全措施1.工作负责人对参检人员进行安全教育,指派专人监护;2.参检人员劳护用品穿戴齐全;3.确认机号;4.切断主电源,挂牌“有人工作严禁合闸”;5.关闭水泵进出口阀门切断水源,并检查泄漏情况;6.面湿滑,谨防滑倒
2、;7.跨越临近水泵的管道须小心,谨防绊倒;8.上下梯子小心滑倒,手中不得拿工具;9.严禁地坑上下互扔工具;10.设备未停稳严禁靠近;11.起重工持证操作单梁行车;12.检修结束,联轴器防护罩必须戴好;13.按分工清理现场。维修钳工标准化作业指导书一、设备名称:八万站区电除尘器循环清水泵二、作业内容:机械密封漏水、更换叶轮三、检修工作方案:(一)机械密封1.机械密封内部进入杂物,多次开停泵解决;2.拆电机,更换机械密封;3.合格标准:无漏水现象。(二)叶轮1.水流量及压力不能满足规定期,更换叶轮;2.拆电机,更换叶轮;3.合格标准:水流量及压力满足工艺规定。四、危险(害)因素导致伤害:触电、溺水
3、、滑跌、压伤、碰伤、中毒五、安全措施1.工作负责人对参检人员进行安全教育,指派专人监护;2.参检人员劳护用品穿戴齐全;3.确认机号;4.切断主电源,挂牌“有人工作严禁合闸”;5.关闭水泵出口阀门切断水源,并检查泄漏情况;6.面湿滑,谨防滑倒;7.水泵架设在水池上部,较大空隙必须采用遮挡措施;8.工具系绳子,防止掉入水池;9.抬电动机时,两人配合好,防止侧滑伤人;10.作业空间比较狭小,须做好避让。11.携带便携式CO报警器,水池溢出气体CO浓度大时,可开起轴流风机加强通风;12.按分工清理现场。维修钳工标准化作业指导书一、设备名称:八万站区电除尘器循环清水泵二、作业内容:更换水泵出口阀门、更换
4、清水过滤器三、检修工作方案:1.准备好备件。2.对新阀门进行润滑,阀门灵活好用。3.合格标准:无漏水现象四、危险(害)因素导致伤害:溺水、滑跌、压伤、碰伤、中毒五、安全措施1.工作负责人对参检人员进行安全教育,指派专人监护;2.参检人员劳护用品穿戴齐全;3.关闭两台电除尘器供水阀门;4.停两台水泵并分别切断主电源,挂牌“有人工作严禁合闸”;5.面湿滑,谨防滑倒;6.阀门在水池上部,较大空隙必须采用遮挡措施;7.工具系绳子,防止掉入水池;8.抬过滤器时,两人配合好,防止侧倒伤人;9.携带便携式CO报警器,水池溢出气体CO浓度大时,可开起轴流风机加强通风;10.按分工清理现场。维修钳工标准化作业指
5、导书一、设备名称:八万站区电除尘器循环清水泵二、作业内容:水泵不上水三、检修工作方案:1.敲打旧底阀,使阀芯灵活;2.更换底阀;3.合格标准:供水正常四、危险(害)因素导致伤害:溺水、滑跌、碰伤、中毒五、安全措施两个底阀同时有问题,执行更换水泵出口阀门、更换清水过滤器中的安全措施。下面的安全措施只针对一个底阀有问题。1.工作负责人对参检人员进行安全教育,指派专人监护;2.参检人员劳护用品穿戴齐全;3.确认机号;4.关闭相应清水泵出口阀门;5.切断相应泵主电源,挂牌“有人工作严禁合闸”;6.地面湿滑,谨防滑倒;7.连接管道在水池上部,较大空隙必须采用遮挡措施;8.工具系绳子,防止掉入水池;9.拔
6、出管道及底阀时,两人配合好,防止管道倾倒伤人;10.携带便携式CO报警器,水池溢出气体CO浓度大时,可开起轴流风机加强通风;11.按分工清理现场。维修钳工标准化作业指导书一、设备名称:玻璃钢冷却塔二、作业内容:电机加油及减速机加油三、检修工作方案:1.拟定油的标号及加油量2.放旧油;3.加新油4.合格标准:油位在规定范围内四、危险(害)因素导致伤害:触电、高空坠落、机械伤害、滑跌五、安全措施1.工作负责人对参检人员进行安全教育,指派专人监护;2.参检人员劳护用品穿戴齐全;3.确认机号;4.切断相应风扇主电源,挂牌“有人工作严禁合闸”;5.地面及爬梯湿滑,谨防滑倒,必要时清理污泥;6.检查爬梯的
7、牢固限度,必要时进行维修;7.电机在塔中部安装的:风叶完全停运后,方可进入;系好安全带;搭设跳板,方便人员通行;蒸汽影响人员作业,必要时停止上水;工具系绳子,防止掉入填料中;8.工具系绳子,防止掉入水池;9.严禁上下互扔工具;10.按分工清理现场。维修钳工标准化作业指导书一、设备名称:玻璃钢冷却塔二、作业内容:更换电机、更换减速机三、检修工作方案:1.单机进行了实验;2.联系吊车3.加新油4.合格标准:振动及油位正常四、危险(害)因素导致伤害:触电、高空坠落、机械伤害、滑跌、起重伤害五、安全措施1.工作负责人对参检人员进行安全教育,指派专人监护;2.参检人员劳护用品穿戴齐全;3.确认机号;4.
8、切断相应风扇主电源,挂牌“有人工作严禁合闸”;5.地面及爬梯湿滑,谨防滑倒,必要时清理污泥;6.检查爬梯的牢固限度,必要时进行维修;7.电机和减速机在塔中部安装的:风叶完全停运后,方可进入;系好安全带;搭设跳板,方便人员通行;蒸汽影响人员作业,必要时停止上水;工具系绳子,防止掉入填料中;8.工具系绳子,防止掉入水池;9.严禁上下互扔工具;10.吊车由起重工专门指挥,其别人员不得指挥吊车;吊车未配起重工,严禁作业11.按分工清理现场。维修钳工标准化作业指导书一、设备名称:煤气加压机二、作业内容:叶轮清灰三、检修工作方案:1.拆除机前短管,拆除机壳端盖;2.用扁铁等清理叶轮流道的积灰;3.用灯光检
9、查清理干净限度;4.盖上机壳端盖,启动设备检查振动情况;5.连接短管等,使使设备恢复正常;6.合格标准:各点振动小于75m。无煤气泄漏。四、危险(害)因素导致伤害:中毒、触电、物体打击、机械伤害、窒息。五、吹扫置换作业方案(一)氮气置换煤气1.煤气加压机停止运营;2.关闭加压机出口蝶阀及压力表阀门;3.打开加压机出口煤气放散阀门;4.关闭加压机进口蝶阀;5.关闭加压机进、出口盲板阀;6.从进口人孔通氮气进行吹扫;7.从出口人孔检查CO含量小于24ppm为合格;8.关闭调节阀;9.关闭密封氮气阀门。(二)氮气置换空气(检修作业完毕)1.打开调节阀,从进口人孔通氮气;2.从出口人孔检测O2含量小于
10、2%为合格。3.关闭吹扫氮气阀门。(三)煤气置换氮气1.打开加压机进出口盲板阀;2.打开加压机进口蝶阀;3.放散煤气(5-10)min,关闭机后煤气放散阀门;4.打开压力表阀门;5.用报警器检查煤气泄漏情况(室内、室外)必要时进行解决。六、安全措施1.工作负责人对参检人员进行安全教育,指派专人监护;2.参检人员劳护用品穿戴齐全;3.确认机号;4.切断主电源,挂牌“有人工作严禁合闸”;5.带煤气作业时必须佩带空呼;6.CO报警器灵敏可靠;7.一人操作,一人监护;8.手拉行车通过运营机组时,两人配合传递链条,谨防链条缠绕到轴上;9.设备未停稳严禁靠近;10.叶轮清灰两人配合进行,一人固定叶轮,一人
11、专门清灰;11.检修结束,联轴器防护罩必须戴好;12.检修结束软连接必须断开;13.通煤气后检查阀门的严密情况;14.检修结束切断盲板阀的电源;15.吹扫时注意阀门开关顺序,防止皮管拔脱伤人;16.按分工清理现场。维修钳工标准化作业指导书一、设备名称:一类水管网阀门二、作业内容:更换水阀门三、检修工作方案:1.关闭进站总水阀2.检查备用阀门,开关灵活,把手(手轮)固定牢固3.合格标准:阀门不泄漏,开关灵活四、危险(害)因素导致伤害:扳手(管钳)未卡牢人员滑倒五、安全措施1.工作负责人对参检人员进行安全教育;2.参检人员劳护用品穿戴齐全;3.一人检修,一人监护;4.检修时间不得超过40分钟,否则
12、加压机轴承箱冷却存在问题;5.按分工清理现场。维修钳工标准化作业指导书一、设备名称:生活水管网阀门二、作业内容:更换水阀门三、检修工作方案:1.关闭进站总水阀2.检查备用阀门,开关灵活,把手(手轮)固定牢固3.合格标准:阀门不泄漏,开关灵活四、危险(害)因素导致伤害:扳手(管钳)未卡牢人员滑倒五、安全措施1.工作负责人对参检人员进行安全教育;2.参检人员劳护用品穿戴齐全;3.一人检修,一人监护;4.按分工清理现场。维修钳工标准化作业指导书一、设备名称:威金斯煤气柜二、作业内容:检查煤气柜活塞倾斜和偏移三、检修工作方案:1.转炉煤气回收系统停止回收煤气,每两个月进气柜检查一次;2.柜位保持4万左
13、右;3.测量T型挡板的偏移;4.检查水箱水位;5.测量活塞倾斜;6.紧固调平钢绳绳扣紧固螺栓;7.合格标准:气柜偏移小于120mm、活塞倾斜小于30mm、绳扣螺栓紧固无断裂、水箱水位超过3/5。四、危险(害)因素导致伤害:煤气中毒、滑跌。五、安全措施1.工作负责人对参检人员进行安全教育;2.参检人员劳护用品穿戴齐全;3.办理受限空间危险作业申请单;4.限3人作业,两人进入气柜内部,一人在气柜小门口监护;5.携带对讲机及CO报警器;6.进入气柜内部携带一套指挥器(小空呼),气瓶压力充足;7.进入气柜内部人员严禁携带小物品,如:钥匙、手机、眼镜腿子用绳子绑住等。8.上下梯子小心滑倒,手中不得拿工具
14、,工具装在工具包内部;9.头灯明亮,电力充足;10.对讲机每5分钟与监护人及主控室通一次话,监护人为主叫方;11.进入气柜内部注意狭缝、坑口、及脚下杂物;12.检查结束注意关好气柜小门,锁楼梯小门。维修钳工标准化作业指导书一、设备名称:威金斯煤气柜二、作业内容:检查及润滑柜顶设备润换:柜位计钢绳及导轮润滑、润滑调平钢绳、导轮轴加油、钟罩阀钢绳润滑、磨损:检查调平钢绳磨损、检查小导轮偏移及磨损、三、检修工作方案:1.润滑每月搞一次;2.磨损及偏移每周检查一次;3.合格标准:钢绳不生锈不缺油、导轮无异常响声、钢绳无断丝、小导轮无偏磨及绳印。四、危险(害)因素导致伤害:煤气中毒、滑跌、挤压。五、安全
15、措施1.工作负责人对参检人员进行安全教育;2.参检人员劳护用品穿戴齐全;3.柜顶限3-4人作业;4.携带对讲机及CO报警器;5.每10分钟与柜顶人员通一次话,主控室为主叫方;6.柜顶为球形坡度较大,谨防滑跌;7.及时清理柜顶油污,防止滑倒;8.上下斜梯小心滑倒,手中不得拿工具,工具装在工具包内;9.1#、2#阀门打手动,防止煤气忽然放散导致柜顶人员中毒;异常煤气放散立即告知柜顶人员;11.严禁从气柜顶部向下仍杂物;12.严禁手指接触钢绳与导轮的接触面;13.柜容不得高于6万立方米;14.检查结束锁好楼梯小门。维修钳工标准化作业指导书一、设备名称:威金斯煤气柜二、作业内容:更换柜顶小导轮三、检修
16、工作方案:1.停止煤气回收,气柜活塞处在静止状态;2.拟定需更换导轮的数量;3.支好专用架子,用导链拉起钢绳;4合格标准:未落绳前导轮转动灵活。四、危险(害)因素导致伤害:煤气中毒、滑跌、挤压。五、安全措施1.工作负责人对参检人员进行安全教育;2.参检人员劳护用品穿戴齐全;3.柜顶限3-4人作业;4.携带对讲机及CO报警器;5.每10分钟与柜顶人员通一次话,主控室为主叫方;6.柜顶为球形坡度较大,谨防滑跌;7.及时清理柜顶油污,防止滑倒;8.上下斜梯小心滑倒,手中不得拿工具,工具装在工具包内;9.严禁从气柜顶部向下仍杂物(含废导轮);11.严禁手指接触钢绳与导轮的接触面;12.从下面向柜顶扛导
17、轮时,必须抓好调整好体力,防止忽然跌落伤及下部人员;13.检查结束锁好楼梯小门。作业名称:1开关嘉惠盲板阀2解决三通阀盘根漏水漏气3排水器清污4解决气缸漏气5更换盲板阀密封垫6更换煤气放散管阀门7更换电动阀门执行机构8疏通电除尘器内部喷头9清理气柜出口管道污泥10更换盲板阀11空压机换油12更换自洁式过滤器滤芯13疏通油冷却器疏通中间冷却器14开关手动盲板阀15开关电动盲板阀16更换蒸汽阀门17清理水池底污泥18潜水泵抽柜周地坑集水19潜水泵抽电缆沟集水坑集水20冲洗“U”型水封实验电动阀门开关21清理排水坑污泥22排水器安装伴热管道23疏通下水管道24悬挂管网标示牌子25更换排水器检查头阀门
18、26解决三通阀冲洗水阀漏水故障27气缸加油28更换排水篦子29移动较大的平台30润滑闸板阀蝶阀盲板阀31空压机开盖子检修32玻璃钢冷却塔顶部动火33更换排水器34更换蒸汽疏水器35解决暖气片泄漏36维修氧气瓶37维修充瓶氧压机38清理平台杂物39清理管架杂物40警示牌清洗41支架标示清洗42维修三轮车43胶粘煤气泄漏点44上管网顶部检查45检查气体用户46更换单梁吊钢绳47更换单梁吊减速机48更换空压站水泵电机49更换自洁式过滤器电磁阀50更换氧分析仪反吹电磁阀51更换制冷器52更换油雾过滤器53清理厂房顶部积灰54更换氮气(空气)阀门55更换冷凝水排风阀门56更换油过滤器滤芯57更换空压机末
19、级冷却器58管网支架安装爬梯59、解决站区水管网泄漏点60.补焊水管道泄漏点61补焊煤气管道泄漏点62.更换波纹膨胀节63.清理电除尘器水渠污泥64.煤气管道插盲板65.解决紧急煤气放散管道轴头漏水漏气李培军:11、23、13、31、32、46、47、48、49、55、57薛爱民:3、6、24、28、34、38、39、44、61罗喜洋:1、2、4、5、7、8、9、14、16、18、19、64余增军:15、17、20、21、35、36、37、45、58、63同亚强:23、25、30、33、40、41、43、53、54、60黄智华:10、22、26、27、29、42、50、51、52、56、59、
20、62、65李培军:11空压机换油12更换自洁式过滤器滤芯13疏通油冷却器疏通中间冷却器31空压机开盖子检修32玻璃钢冷却塔顶部动火46更换单梁吊钢绳47更换单梁吊减速机48更换空压站水泵电机49更换自洁式过滤器电磁阀55更换冷凝水排风阀门57更换空压机末级冷却器薛爱民:3排水器清6更换煤气放散管阀门24悬挂管网标示牌子28更换排水篦子34更换蒸汽疏水器38清理平台杂物39清理管架杂物44上管网顶部检查61补焊煤气管道泄漏点罗喜洋:1开关嘉惠盲板阀2解决三通阀盘根漏水漏气污4解决气缸漏气5更换盲板阀密封垫7更换电动阀门执行机构8疏通电除尘器内部喷头9清理气柜出口管道污泥14开关手动盲板阀16更换
21、蒸汽阀门18潜水泵抽柜周地坑集水19潜水泵抽电缆沟集水坑集水64.煤气管道插盲板余增军:15开关电动盲板阀17清理水池底污泥20冲洗“U”型水封实验电动阀门开关21清理排水坑污泥35解决暖气片泄漏36维修氧气瓶37维修充瓶氧压机45检查气体用户58管网支架安装爬梯63.清理电除尘器水渠污泥同亚强:23疏通下水管道25更换排水器检查头阀门30润滑闸板阀蝶阀盲板阀33更换排水器40警示牌清洗41支架标示清洗43胶粘煤气泄漏点53清理厂房顶部积灰54更换氮气(空气)阀门60.补焊水管道泄漏点黄智华:10更换盲板阀22排水器安装伴热管道26解决三通阀冲洗水阀漏水故障27气缸加油29移动较大的平台42维修三轮车50更换氧分析仪反吹电磁阀51更换制冷器52更换油雾过滤器56更换油过滤器滤芯59、解决站区水管网泄漏点62.更换波纹膨胀节65.解决紧急煤气放散管道轴头漏水漏气
