小区供电招标技术标样本.doc

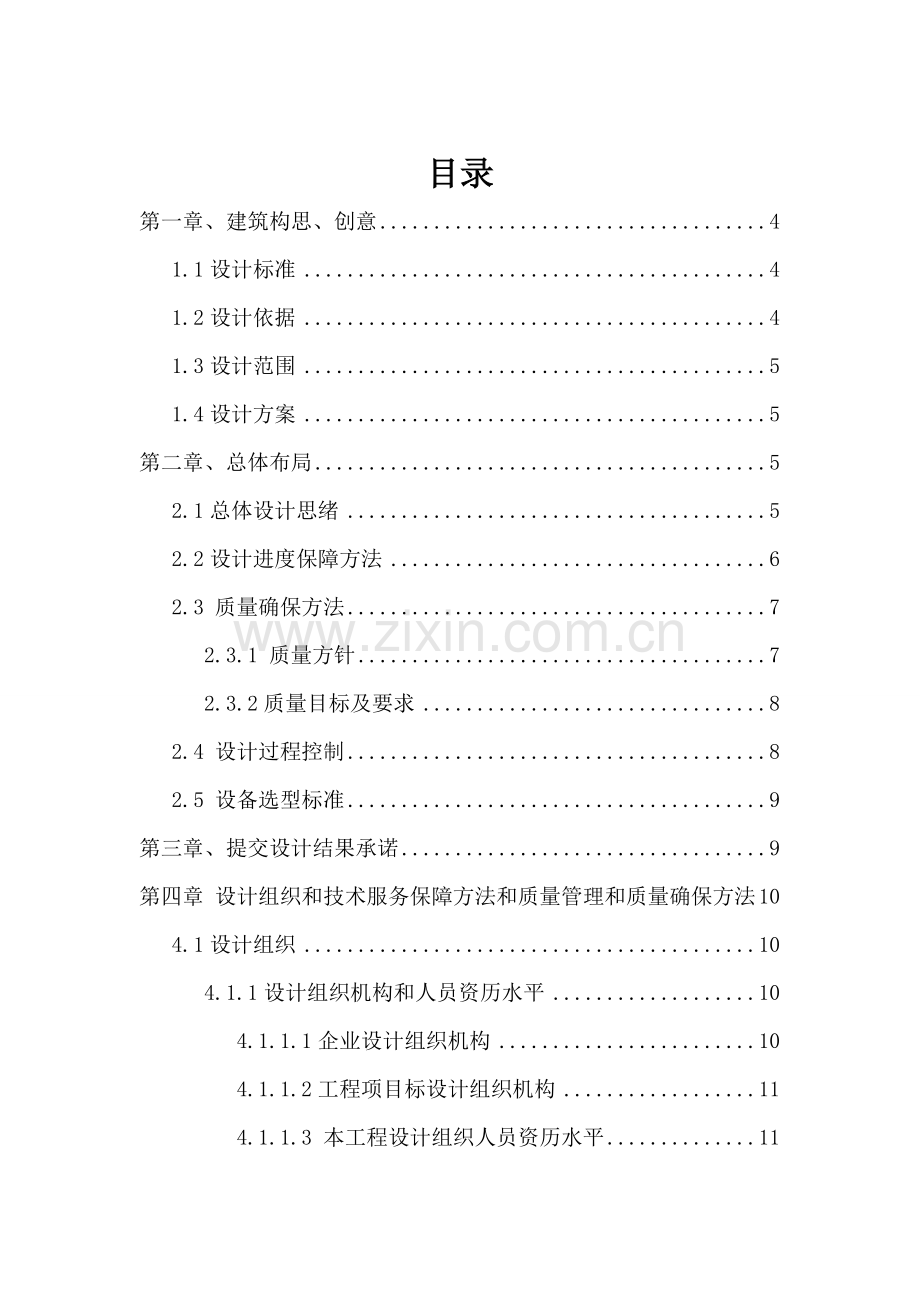

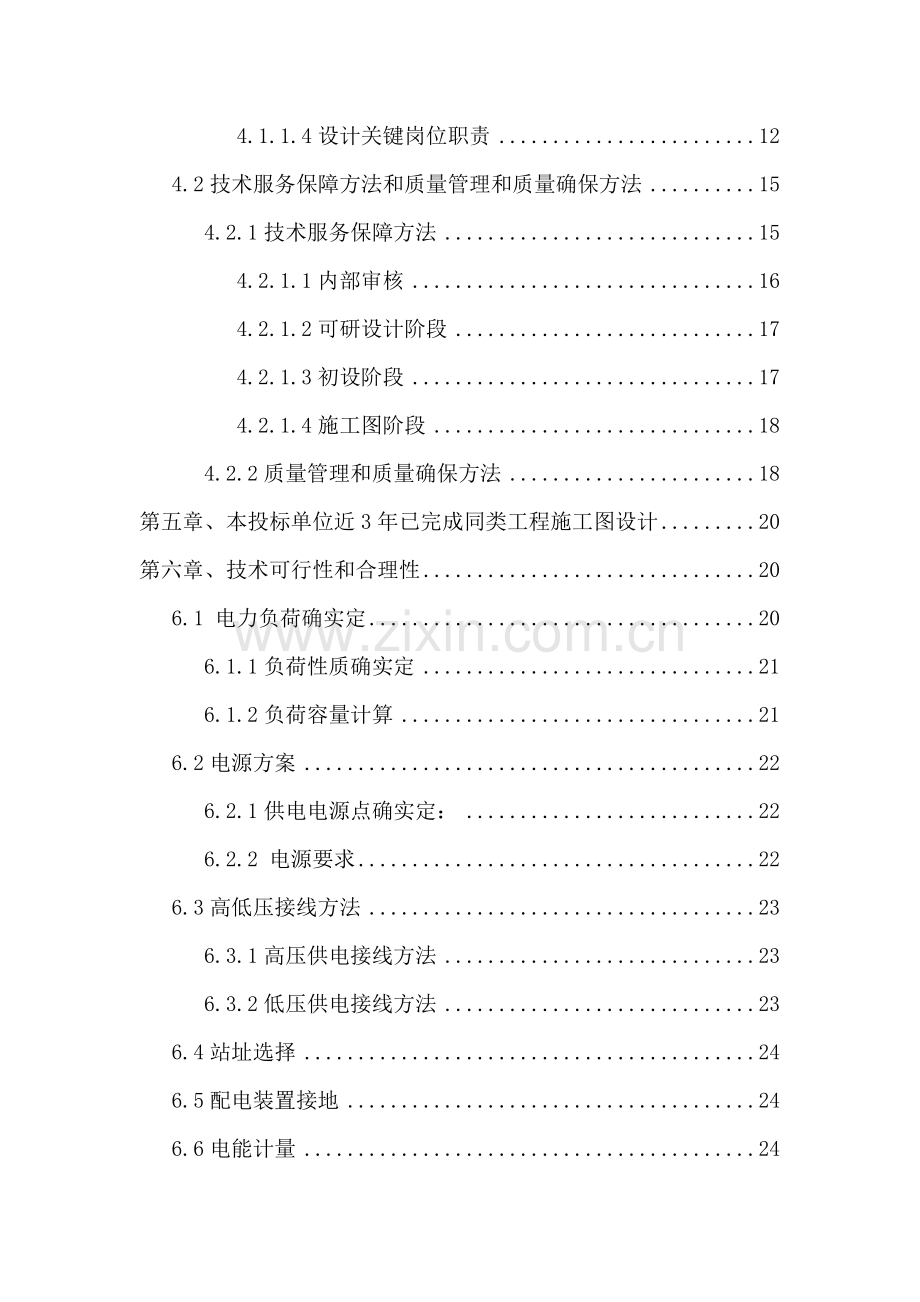

目录第一章、建筑构思、创意41.1设计标准41.2设计依据41.3设计范围51.4设计方案5第二章、总体布局52.1总体设计思绪52.2设计进度保障方法62.3 质量确保方法72.3.1 质量方针72.3.2质量目标及要求82.4 设计过程控制82.5 设备选型标准9第三章、提交设计结果承诺9第四章 设计组织和技术服务保障方法和质量管理和质量确保方法104.1设计组织104.1.1设计组织机构和人员资历水平104.1.1.1企业设计组织机构104.1.1.2工程项目标设计组织机构114.1.1.3 本工程设计组织人员资历水平114.1.1.4设计关键岗位职责124.2技术服务保障方法和质量管理和质量确保方法154.2.1技术服务保障方法154.2.1.1内部审核164.2.1.2可研设计阶段174.2.1.3初设阶段174.2.1.4施工图阶段184.2.2质量管理和质量确保方法18第五章、本投标单位近3年已完成同类工程施工图设计20第六章、技术可行性和合理性206.1 电力负荷确实定206.1.1负荷性质确实定216.1.2负荷容量计算216.2电源方案226.2.1供电电源点确实定：226.2.2 电源要求226.3高低压接线方法236.3.1高压供电接线方法236.3.2低压供电接线方法236.4站址选择246.5配电装置接地246.6电能计量246.7设备材料选型246.7.1高低压电缆选型246.7.2高压开关柜选型256.7.3配电变压器选型256.7.4低压开关柜选型266.7.5 箱变选型266.7.6电杆276.7.7柱上开关276.7.8计量表箱276.7.9和各类智能系统接口276.8 供配电设计中消防、节能、环境保护相关要求276.8.1消防部分276.8.1.1 消防设计标准276.8.1.2消防设施286.8.2节能部分296.8.2.1编制依据296.8.2.2节能方法296.8.3 环境保护部分316.8.3.1设计依据316.8.3.2环境保护方法31第一章、建筑构思、创意1.1设计标准住宅小区配套供电设计在满足国家相关规程规范要求前提下，结合小区实际特点及未来发展趋势，采取多个供配电形式和方法，在满足现在使用功效同时，充足考虑小区未来发展，总体计划，合理布局，从而避免反复建设，资金浪费，维护不便等问题。不仅在宏观上保持三相负荷基础平衡，而且在微观上要做到细致，给每个用户提供一个良好用电环境。住宅小区配套供电设施接入方法，应满足电力系统安全和经济要求；调度运行方法灵活，并满足供电可靠性要求。小区供电设计要考虑下列基础要求（1）安全性 需要达成相关技术规范和国家标准，且能够确保人身和设备安全。（2）可靠性 需要满足小区正常见电电力负荷。（3）灵活性 需要适适用于多个运行方法，方便于电气设备维修及切换，并合适考虑未来负荷发展情况。（4）经济性 在符合上述要求前提下，尽可能简化设计方案，降低投资及设备运行、维修费用，并降低线路有色金属消耗和电能节省。1.2设计依据住宅小区配套供电设计应符合供配电系统设计规范GB 50052、10kV及以下变电所设计规范(GB50053-)、低压配电设施规范GB 50054、电力工程电缆设计规范(GB50217-)和民用建筑电气设计规范JGJ 16要求。1.3设计范围住宅小区配套供电工程，应包含供电方案设计，用电负荷和用电容量计算，配电线路及配电设备选型和配电设施建设。1.4设计方案配套供电工程设计方案，应由电网企业依据配电网中长久发展计划，结合现场勘查结果进行编制，并经本单位技术责任人审批同意后才能实施。配套供电工程设计方案应包含下列内容：（1）工程概况（2）供电电源点确实定；（3）用电容量确定（4）变压器台数和容量选择；（5）开关室、配电室部署；（6）电缆选配和通风道设置；（7）架空线路选配；（8）住宅小区高压供电方法；（9）住宅小区低压配电方法；（10）材料和设备选型；第二章、总体布局2.1总体设计思绪住宅小区供电设施建设，必需纳入配网统一计划，和城市发展和配电网运行现实状况结合，建设应本着安全、经济、使用，且适度超前标准进行。住宅小区内供配电设施应事先规范化、标准化，以简化设计、施工，缩短建设周期，方便运行维护，降低运行维护成本。住宅小区供电设计方案应依据城市计划要求，从美化环境、提升供电可靠性出发。供电设施设置应靠近市政道路或小区道路，和周围总体环境相协调，进出线方便，进出电缆管线设置隐蔽，满足环境保护、消防等要求。供电设计落实“技术可行、实施可能、经济合理”基础标准，加强总体设计，重视和城镇建设总体计划、土地开发利用计划、农田水利、森林植被、水土保持、生态环境、特殊设施保护区和其它建设工程总体协调和配合，节省资源，保护环境，充足发挥电力工程建设项目经济、社会和环境综合效益。配电方案设计，应依据配电网中长久发展计划，结合现场勘查结果进行编制。供电电源点应含有足够供电能力，能够提供合格电能质量，以满足用户用电要；在选择电源点是用充足考虑多种相关原因，确保电网和用户端受电装置安全运行。2.2设计进度保障方法2.2.1依据批复可行性研究汇报要求设计深度完成初步设计。初步设计文件经审查批复后，则作为编制施工图设计文件、施工招标文件和控制建设项目投资依据。2.2.2初步设计文件必需接收业主或业主委托咨询审查单位及业主上级主管部门审查，凡审查意见中提出问题，设计人应逐条给认真落实落实，提交书面反馈意见并无偿修改初步设计文件。2.2.3按同意初步设计完成施工图设计工作，并接收业主及业主上级主管部门对施工图设计文件审查，然后按审查意见修改施工图设计文件。施工招标完成后，在业主要求时间内完成施工图预算编制。施工图设计文件及施工图预算应按各施工协议段进行编制。2.2.4主动配合业主进行各项招标工作，按业主要求时间提供各协议段施工招标资审所需工程数量和工程说明；按业主要求时间提供各协议段施工招标图纸和工程量清单；并应按业关键求派相关人员参与标前会，就相关设计问题进行答疑；并按业关键求派遣合格设计代表常驻施工现场，做好施工后续服务。2.2.5我企业将严格控制设计变更,全部设计变更通知单均按标书要求附带(或追补)对应施工预算增减表。变更需写明变更工程量、变更原因，提出变更工程款，设总签署意见并加盖“设计变更专用章”。变更价款结算时，设计变更还应附加监理工程师和业主代表签字。2.3 质量确保方法质量方针、目标、要求下面针对本工程具体情况，对我企业质量管理体系适宜内容做以下说明：2.3.1 质量方针“诚信、创新、优质、高效”是我企业质量方针，这是我企业最高管理者对实施质量管理体系并连续改善其有效性做出承诺，已经为全体职员了解，并已在和继续在各自岗位上坚持落实实施。2.3.2质量目标及要求根据甲方要求，我企业承诺本工程设计合格率100%，优良率达成98%，设计交付立即率95%。2.4 设计过程控制为确保在本工程设计全过程中，全方面落实我企业质量管理体系各项要求，确保本工程得到满意设计产品和服务，我企业将采取以下方法：2.4.1在本工程设计工作开展之前，进行详尽质量策划，确定本工程质量目标并分解到对应职能部门和生产部门，配置充足资源，提出具体、有针对性质量管理方法。2.4.2为本工程设置质量管理工程师。质量管理工程师负责分阶段组织对工程质量审核。质量管理工程设计师将站在用户方立场上，对工程设计各个步骤，和印制出版和服务过程实施全方位监督、检验，行使质量否决权；搜集工程质量信息，定时进行汇总和分析，提出采取纠正和预防方法提议，使用户方确定技术方案、标书要求和我企业质量管理体系各项要求，在工程运行中得到不折不扣落实实施。2.4.3在本工程设计过程中，我企业将有计划地专题组织内部质量审核，对工程设计内部审核依据为GB/T19001-ISO9001：标准、我企业质量管理体系文件、工程设计计划和国家和行业相关法律法规、技术标准和标书要求，并责令存在不符合项责任部门采取有效纠正预防方法并跟踪管理。项目内审结果纳入我企业对部门质量考评给予奖惩，并统计在案。2.5 设备选型标准住宅小区供电设备选型应实施国家相关要求，根据运行安全可靠、技术优异标准，采取免维护或少维护、操作简单、节能环境保护型产品。严禁使用国家明令淘汰及不合格产品。主动采取适合国情新技术、新材料和新设备，高低压配电设备应向绝缘化、无油化发展，并含有事先配电自动化功效。高低压配电设备应选择经国家认定质量监督机构进行型式试验合格，并经过升级行业管理部门判定产品，设备标准配置水平为国产优异水平。第三章、提交设计结果承诺在遵守国家法律、法规、设计规范、规程、相关标准前提下，遵照业主至上标准，尊重业主提出要求、提议。我企业将在本工程中对甲方提供全程、全方位设计服务。确保项目标安全性、经济性、可实施性，立即、正确、完整提交设计结果，确保工程顺利进行。根据甲方要求，我企业承诺在签署协议后20日历天内提交施工图设计，工程设计合格率100%，优良率达成98%。 第四章 设计组织和技术服务保障方法和质量管理和质量确保方法4.1设计组织我企业负担小区配电工程设计、工程测量等项目计划（方案）制订、实施、结果汇报及服务全过程。我企业含有多年小区配电工程设计经验，在设计组织和技术服务方面形成了一套能够适应市场经济要求工程设计组织管理和技术服务保障体系。我企业设计组织及技术服务保障体系关键表现在：（1）ISO9001：，ISO14001：， GB/T28001-质量体系文件（质量手册、程序文件、作业文件）；（2）企业月生产会；（3）各专业设计方案论证会及设计评审会；（4）具体工程项目标设计计划纲领；（5）其它内部管理性文件。4.1.1设计组织机构和人员资历水平4.1.1.1企业设计组织机构我企业是在企业高层领导和总工程师领导下项目负责制设计组织机构。项目组由各专业室依据工程需要配置相关专业设计人员组成，并应确保工程策划所需足够人力资源。管理者代表、技术服务部和市场管理部按企业质量管理体系要求，对工程质量，进度及服务进行控制。4.1.1.2工程项目标设计组织机构工程项目标设计组织机构是在经理、总工程师领导下，由设计总工程师、各专业主任工程师、关键设计人员组成项目设计组。项目标设计总工程师由主管生产副总经理同意确定，勘测设计人员由线路/勘测室派出。参与本项目设计各专业依据协议要求任务范围和项目设计计划纲领开展工作。勘测设计工作相关支持和配合人员，如制图绘图、文件打印、晒图出版、资料管理、车管服务等，这些人员并不列入项目设计组织机构，由企业统一管理并为项目勘测设计提供服务。为业主当好技术参谋。我企业工程项目组织机构是依据ISO9001:质量体系文件要求确定。4.1.1.3 本工程设计组织人员资历水平选择经验较为丰富而又年富力强专业技术人员担任本工程关键设计人和校审人。本工程投入技术骨干，如专业主任工程师、关键校审人员均含有较长勘测设计工作资历，有较高业务水平和丰富工作经验。工程项目组织结构图副经理管理者代表经理总工程师市场管理部技术服务部设计总工程师专业主任工程师勘测技术责任人主 设 人勘测责任人全 校 人设 计 人测 量 人全 校 人4.1.1.4设计关键岗位职责总工程师（a）对本工程勘测设计质量进行控制。（b）组织本工程勘测设计策划，同意设计纲领，确定本工程技术标准。（c）审定初步设计，组织设计评审和验证。（d）签署本工程一级图纸和关键对外文件。（e）领导本工程所需技术资源开发工作。（f）指导设总进行本工程设计组织和技术服务保障工作。市场管理部主任（a）负责协议谈判，组织协调协议评审（产品要求评审）。（b）监督检验协议实施情况。（c）按协议要求帮助设总落实外部条件和制订本工程各阶段勘测设计计划。（d）协调安排勘测设计综合进度所必需确保人力资源。（e）负责搜集和反应业主在各个不一样设计阶段对本工程要求。技术服务部主任（a）帮助总工程师组织设计策划，督促，检验项目责任人策划结果并确保其充足有效性。（b）负责质量监督，开展产品监视和测量活动并确保其有效性。（c）组织本工程所需技术资源开发。（d）督促、检验设计工代现场服务，组织设计回访，立即反馈设计质量及用户信息。设计总工程师（a）设计总工程师是本工程项目责任人，是负责对外联络配合总代表。（b）帮助市场部对外签署工程勘测设计项目协议。（c）组织实施项目过程管理和目标管理。（d）负责组织全工程设计优化和限额设计工作。（e）负责对外联络，落实外部条件，对本项目标设计质量、技术接口、互提资料、设计输入和输出、设计评审验证、综合进度及产品标识进行控制。（f）主动反应业主对设计工作意见，并在设计工作中给予落实。（g）负责编制本工程设计计划纲领。（h）负责项目设计组和业主、施工单位、主辅设备制造厂、调试单位、试验单位等配合和接口管理。（i）组织实施工地服务，配合技术服务部做好设计回访工作。主任工程师（a）制订并组织实施本部门质量工作计划。（b）组织本专业设计成品评审、验证并采取纠正和预防方法。（c）负责组织本专业设计优化和限额设计工作。（d）配合设总确定项目专业质量目标，实施专业质量控制。（e）对本专业重大技术方案和设计标准负责。（f）指导本专业关键设计人技术管理及质量管理工作。（g）签署本工程全部一、二级图纸和文件。关键设计人（a）负责本专业设计组织及质量管理。（b）负责提出本专业技术方案和设计标准。（c）负责组织和实施本专业设计优化和限额设计。（d）负责和外专业互提资料。（e）负责对提供给本专业设计输入资料进行验证。（f）代表本专业和业主方、制造厂、施工单位、调试单位、运行单位对口人员进行联络配合。（g）签署本专业设计全部图纸文件。（h）组织实施本专业设计质量检验。校核人（a）对本专业全部设计图纸文件进行校核。（b）督促、检验设计人员按各级校审意见对设计图纸及设计文件进行修改。（c）对本专业设计图纸及设计文件进行质量检验。管理者代表（a）督促、检验ISO9001:质量体系文件在本工程中有效实施。（b）检验各专业质量统计。（c）督促、检验设总对各专业质量检验，并对设计质量进行考评。（d）监督本工程相关技术标准、规程规范及统一要求落实实施情况。（e）对技术服务各阶段中质量工作给予控制。4.2技术服务保障方法和质量管理和质量确保方法4.2.1技术服务保障方法为确保本工程在招标书要求时间内完成设计进度要求，我们将对工程设计总体进度 做出安排，并将分阶段制订详尽计划。为确保设计进度计划按时完成，除确保投入足够设计人员外，将关键在以下几方面加强控制：（1）对影响进度外部条件，要主动主动联络，多做工作，为工程发明条件。同时立即向业主汇报工作进度情况、存在问题和需要帮助处理事宜，取得业主支持和了解。（2）设计计划纲领中关键对专业间接口资料互提进度提出合理有序安排，并加强实施过程中督促检验。（3）为本工程配置优异测量仪器，确保通讯、车辆及其它后勤服务支持，以确保工程需要。（4）将在和产品相关要求确实定和评审过程中，确定业主要求和期望，并将转化为产品实现计划（立项）、设计纲领、项目计划、项目实施等服务过程中给予落实实施。将经过诸如设计会审、技术交底、后期服务、项目回访、市场调研等路径，监视、测量（适用时）业主满意度，经过和用户沟通，明确用户要求，并在向用户承诺前对和产品相关要求进行评审。听取并分析用户要求和期望，以改善服务质量，增强业主满意度。4.2.1.1内部审核总则 建立并保持和实施内部审核程序，以确定管理体系符合性，确定管理体系是否得到连续有效实施和保持，向最高管理者汇报审核结果信息。职责管理者代表负责领导管理体系内部审核工作，同意内审方案和实施性内审计划，指定内审组组长。行政部归口管理内审工作，负责编制年度内部审核方案，帮助管理者代表处理内审具体事宜，保留内审文件资料。 内审组组长负责编制内审实施计划、编制内部审核汇报，并对受审核单位采取纠正方法进行跟踪验证。内审员负责编制现场检验表，填写不合格汇报，帮助审核组组长对受审核单位采取纠正方法进行跟踪验证。受审核单位负责指派专员配合审核组工作，提供确保审核过程有效进行所需资源，并依据不合格汇报立即制订并实施纠正和纠正方法。4.2.1.2可研设计阶段以最优人力配置，充足技术贮备，精良仪器设备，科学组织管理，高效工作效率，优良服务质量，落实落实用户需求，对工程设计进行全方面优化和创新，降低工程造价，提升未来生产经营综合竞争力，从可研和勘测设计方面确保本工程技术水平、建设质量和工期进度满足业关键求，并使本工程综合技术经济指标达成优异水平。严格根据国家标准，质量体系文件要求，确保图纸深度和质量，各专业在互提资料时查对正确，不得出现漏项，重项。严格制订设计方案评审，做好各级成品把关工作。项目责任人定时召开生产例会，通报项目进展情况，检验计划完成情况，协调各专业接口存在问题，提出各专业人力配置要求和现场设代人员要求。4.2.1.3初设阶段落实工程建设条件，选择和优化路径方案，取得必需协议和相关部门同意性文件，以推进工程进度。编制完善设备材料清册，满足业主方提前考虑设备材料招标要求。按同意初步设计选型，编制完善设备技术规范书并帮助业主进行设备技术、商务谈判。细化概算，为施工图阶段勘测设计和业主方进行施工单位招标发明条件。4.2.1.4施工图阶段依据施工总进度要求确定设计计划，以确保工程进度。发明条件满足可能出现业主依据施工计划进度调整提出提前交付特定部分施工图要求。调整设计深度和改善出图方法，以满足业主方实现质量、工期和造价三大控制条件。正确统计多种材料量，为业主对主材和消耗性材料统一管理发明条件。深入进行施工图阶段设计优化，确保控制工程投资目标全方面实现。4.2.2质量管理和质量确保方法4.2.2.1我企业将根据国家及行业现行相关标准、规程、规范进行可行性研究、勘察设计工作，严格掌握可行性研究、勘察设计标准，严格控制工程造价。4.2.2.2我企业将根据协议要求内容、时间及份数向委托方交付可行性研究、勘察设计文件和施工图，并对该工程范围内可行性研究、勘察设计和施工图完整性、正确性及工程造价负责。4.2.2.3我企业将根据协议要求和投标书中相关质量方面承诺进行可行性研究、勘察设计组织和具体实施，确保可行性研究、勘察设计和施工图设计质量。4.2.2.4我企业将按行业要求和协议要求做好工程建设全过程可行性研究、勘察设计服务等工作。4.2.2.5我企业将严格根据协议要求时间期限提交设计结果，而且必需经过相关审查。4.2.2.6我企业根据满足工程建设及未来运行相关土地征用、进站道路、水源、城市计划、地震、环境保护要求进行设计。4.2.2.7我企业将实施限额设计：根据可行性研究汇报同意投资估算额进行初步设计，根据初步设计概算造价限额进行施工图设计，按施工图预算造价对施工图设计各个专业设计文件作出决议。我企业限额设计控制工程造价从两个角度入手，一个是纵向控制：根据限额设计过程以前往后依次进行控制；另一个是横向控制：是对我企业内部各专业、科室及设计人员进行考评，实施奖罚，进而确保设计质量。4.2.2.8经过必需调查研究，核准各专业工程量，掌握较为正确价格信息，提升单项工程概算正确性。在设计各个阶段，设总对该阶段关键技术经济指标进行检验，必需时委派技经人员进行造价分析，从而有效地控制工程造价。第五章、本投标单位近3年已完成同类工程施工图设计第六章、技术可行性和合理性6.1 电力负荷确实定电力负荷是供电设计依据参数。计算正确是否对合理选择设备、安全可靠和经济运行，均起着决定性作用。6.1.1负荷性质确实定依据住宅小区内建筑物及配套设施负荷性质不一样可分为一、二、三级负荷。住宅小区内一级负荷有：高级住宅电梯、泵房、消防设施、应急照明用电等；十九层级以上居住类建筑电梯、泵房、消防设施、应急照明用电等；类汽车库、机械停车设备和采取升降梯作车辆疏散出口升降梯用电；建筑面积大于5000人防工程。住宅小区内二级负荷有：十层至十八层居住类建筑电梯、泵房、消防设施、应急照明用电等；、类汽车库；建筑面积小于或等于5000人防工程； 区域性增压泵房、智能化系统网络中心等。居民用电负荷及其它不属于上述一级或二级负荷为三级负荷。6.1. 2负荷容量计算依据新建住宅小区供电设施建设技术导则（暂行）住宅用电负荷标准：住宅用电负荷标准建筑面积(m2)每户容量标准(kW)需用系数S100450户以下 0.8-0.9100S120651-10户 0.7-0.8120S1508101-20户 0.6-0.7S15012201-40户 0.5-0.6400户以上 0.456.2电源方案6. 2.1供电电源点确实定：供电电源点应含有足够供电能力，能提供合格电能质量，以满足用户用电需求；在选择电源点时应充足考虑多种相关原因，确保电网和用户端受电装置安全运行。供电电源点确实定应符合下列要求: 电源方案确实定要充足考虑住宅小区终期配变总容量。 对多个可选电源点，应进行技术经济比较后确定。 依据用户负荷性质和用电需求，确定电源点回路数和种类。 依据道路分布选择电缆或架空等供电方法 ,电源路径应短捷顺直，降低和道路交叉，避免近电远供、迂回供电。6. 2.2 电源要求住宅小区一级负荷应由双电源供电。住宅小区二级负荷宜由双回路供电或环网方法供电。住宅小区三级负荷通常由单电源供电，可视电源线路裕度及负荷容量合理增加供电回路。对于住宅小区中一、二级负荷，除正常供电电源之外还应配置自备发电机等保安电源，并和小区电源有可靠连锁，应急电源由房地产开发商建设管理。其中双电源或环网两端电源应来自不一样变电站（开关站、开闭所）或同一变电站（开关站、开闭所）不一样母线。6.3高低压接线方法6. 3.1高压供电接线方法高层住宅小区通常应采取电缆线路高压开关站配电室方法，双电源或双回路供电。多层住宅采取架空线路或电缆线路配电室方法，单电源供电。6. 3.2低压供电接线方法含有两台及以上配变变电所应装设0.4kV母联开关。住宅楼应采取经低压电缆分接箱向各住宅单元放射式供电接入方法，分接箱应装设在用电负荷中心位置；低压配电网通常采取放射式结构，供电半径不宜大于150m。低压线路应采取三相四线制，各相负载电流不平衡度应小于15%。多层住宅低压供电，以住宅楼单元为供电单元，采取经低压电缆分接箱向各单元放射式三相供电。高层住宅，宜采取分区树干式供电；高层住宅供电竖井内干线，宜采取低压密集型母线分段供电。6.4站址选择环网柜、分支箱、箱变宜在地面以上户外单独设置。配电所、变电所宜在地面上或地下室（非最底层）独立房间内设置。配电所、变电所应含有排水、防渗水、隔热和通风设施及独立消防、检修通道，同时住宅小区内供配电设施选址和设计应满足噪音等环境保护方面要求。 6.5配电装置接地住宅小区内变电所配变中性点接地方法应遵从供电部门对该区域计划要求。当变电所采取建筑物基础作接地极且接地电阻小于1时，可不另设人工接地装置。配变等电气装置安装在由其供电建筑物内配电装置室时，其接地装置应和建筑物基础钢筋等连接。6.6电能计量居民住宅用电应实施一户一表计量方法。6.7设备材料选型设备材料应选择经济适用、运行安全、技术优异、操作简单、维护方便、节能、环境保护型。主动采取适合国情新技术、新材料和新设备，高低压配电设备应向绝缘化、无油化发展，并含有实现配电自动化功效。高低压配电设备应选择经国家认定质量监督机构进行型式试验合格,并经过省级行业管理部门判定产品 ,设备标准配置水平为国产优异水平。6.7.1高低压电缆选型10 kV电压等级应选择三芯统包型交联聚乙烯绝缘电力电缆。依据使用环境，电缆宜选择防水外护套、阻燃型；电缆线路土建设施如不能有效保护电缆时，应选择铠装电缆。三相统包电缆金属电力电缆载流量计算和选择应结合敷设环境统筹考虑，应根据不一样环境温度、不一样管材热阻系数、不一样土壤热阻系数及多根电缆并行敷设时等多种载流量校正系数来综累计算。电缆依据不一样供电负荷和电压损失进行选择后，还应综合考虑温升、热稳定、安全和经济运行等原因。电缆附件应选择冷缩型电缆终端头和中间接头。低压电缆应采取交联聚乙烯绝缘铜芯电缆，C级阻燃。6.7.2高压开关柜选型10kV开关柜采取成套式开关柜，即移开式开关柜、固定式环网型开关柜时，其中止路器或负荷开关宜选择真空型或六氟化硫型；其操作机构为电动/手动弹簧机构或永磁操作机构，断路器及其操作机构应为“一体化”设备；并含有必需保护和自动化功效。开关柜应含有完善“五防”闭锁功效。开关柜应有电动操作功效，并配自动化通信接口。防护等级应不低于外壳防护等级 GB 4208 中相关 IP43要求。6.7.3配电变压器选型配电变压器选型应依据电力工程技术发展，选择节能环境保护型、低损耗、低噪音电力变压器，如非晶合金变压器、卷铁芯变压器等。油浸式变压器应选择全密封变压器，其噪声水平应低于 45dB，干式变压器噪声水平应低于48dB。配电变压器接线组别为D，ynll，型号应符合下列要求：油浸式变压器应选择13型及以上；干式变压器应选择11型及以上。6.7.4低压开关柜选型低压开关柜宜选择分立元件拼装框架式产品，母线采取绝缘封闭母线系统；开关柜宜采取抽屉式（MNS）或固定柜（GGD），防护等级应不低于外壳防护等级GB 4208 中 相关IP31要求，并含有安全认证标识(3C)。低压进线总开关和分段开关宜采取框架式空气断路器，额定极限短路分断能力应达成 65 kA；低压分路采取塑壳断路器或框架式断路器，额定极限短路分断能力应达成 50 kA，配电子脱扣器，三段保护。低压开关柜外壳应优先采取敷铝锌钢板 ,钢板厚度大于2.0毫米。低压母线应采取绝缘封闭母线系统。6.7.5 箱变选型欧式箱变应符合下列要求：欧式箱变应优先选择紧凑型、全密封、全绝缘结构，含有防内部故障电弧、自动除凝露、降温等技术。外壳应满足正常户外使用条件，优先选择不锈钢材料。箱体应有安全可靠防护性能，防护等级不低于IP33要求。配电室低压开关设备应采取小型化、免维护、资信高优质产品。美式箱变应符合下列要求：美式箱变外壳防护等级应满足外壳防护等级 GB 4208要求，不低于IP33。美式箱变高压侧应采取二工位负荷开关（终端型)，变压器带两级熔断器保护；应配置肘形全绝缘氧化锌避雷器，可带负荷拨插肘形绝缘头(额定电流 200A)。进出线电缆头处均应配置带电显示器、故障指示器。6.7.6电杆城市架空主干线路宜选择 15 m大配筋混凝土杆，转角杆、耐张杆、分支杆和终端杆宜采取加强混凝土杆或钢管杆。6.7.7柱上开关10k柱上开关应采取全封闭、免维护无油化开关，遮断容量应大于20kA，断路器开断时间小于50mS,操作机构和灭弧室共箱，并含有配电自动化功效智能柱上断路器。6.7.8计量表箱各类计量表箱应按国家和电力行业相关技术标准制造，并经当地供电部门确定后使用。6.7.9和各类智能系统接口在配网自动化计划区域内住宅小区高压配电网，应预埋配网自动化通讯管孔，预留配网自动化设备装设位置及通讯线路位置。有条件住宅小区应实现配网自动化功效。6.8 供配电设计中消防、节能、环境保护相关要求6.8.1消防部分6.8.1.1 消防设计标准住宅小区消防设计依据“预防为主，防消结合”方针，根据相关规程、规范及要求要求进行站区消防设计，采取对应防火方法，设置必需灭火系统。各专业依据工艺步骤特点，在设备和器材选择及部署上充足考虑预防方法。在建筑物防火间距及建筑结构设计上采取有效方法，预防火灾发生和蔓延。6.8.1.2消防设施 小区供配电工程消防设计包含下列内容： 移动式灭火器配置 火灾探测报警和控制 主变压器消防 移动式灭火器配置 依据电气设备和建筑物防火要求，根据建筑灭火器配置设计规范（GB50140-），在变电站内各生产场所和公共场所设置干粉灭火器等移动式化学灭火器和消防砂池。火灾报警控制系统 在主控继电器室、蓄电池室、配电室等有火灾危险性电气设备间设置感烟或感温探测器，在各建筑物关键出入口设置手动报警按钮和声光报警器。火灾探测报警系统控制设备设在警卫室，包含报警主机一台、联动控制器一台及直流备用电源专用装置，其中报警主机及联动控制器容量均按最终规模设计。当火灾确定后，报警联动控制装置联动关闭对应着火区域房间空调及风机等。报警主机并将火警及灭火相关信息信号进行归并后进入变电站综合自动化系统，经过综合自动化系统信息传输通道传至监控中心火灾探测报警控制系统采取消防电源，实施双路电源供电，接于所用电系统电源柜，设有备用电源自投装置，同时配置直流备用电源，当交流电断电时，该系统能自动切换到直流事故电源。 主变压器消防 主变压器消防采取常规消防方法，即配置推车式干粉灭火器和消防砂池。油浸式变压器设有储油坑及事故排油管道，排油管道接至主变压器周围事故油池，供火灾事故时快速泄空着火主变压器中绝缘油，预防变压器火灾扩大。6.8.2节能部分6.8.2.1编制依据中国节省能源法、国家“十三五”计划纲要、节省能源监测管理暂行要求。国家部门要求相关固定资产投资项目可行性研究汇报“节能篇”编制及评定要求。6.8.2.2节能方法在电力系统中，10千伏及以下中低压配电网是电力系统能量损耗主体部分，实现配电网节能降耗是中国GDP能耗同比降低20关键组成部分。对供电企业提升经济效益，实现目标利润起着举足轻重作用。因为负荷增加速度快而配电网建设投资滞后，10千伏及以下中低压供电线路采取以下节能方法。降低变压器损耗合理调整运行电压经过调整变压器分接头、在母线上投切电力电容器等手段，在确保电压质量基础上适度地调整运行电压。因为有功损耗和电压平方成正比关系，所以合理调整运行电压能够达成降损节电效果。平衡三相负荷假如三相负荷不平衡，会增加线路、配电变压器损耗。当三相负荷达成平衡时，变压器损耗最小；所以调整台区三相负荷分配，使其达成平衡，是降低变压器损耗4一6一个关键方法。采取节能变压器非晶合金变压器节能效果显著。比一般S9型硅钢片变压器空载损耗降低80左右，且对输电系统无特殊要求，不管是电力使用高峰或是低谷它全部能够连续节能，对长久处于负荷低时段或城市和城镇电网节能降耗尤为关键。非晶合金变压器相对于传统硅钢型变压器，在其寿命期间连续节能效果也十分显著。采取无功赔偿10千伏及以下供电线路损耗大关键原因是线路功率因数低，因为供电线路点多、线长、面广、负荷季节性强，加之大马拉小车等多个原因，致使功率因数有低于0.4以下。因为线路损耗同功率因数平方成反比，故提升功率因数降低线路损耗效果尤其显著。在对10千伏线路进行无功赔偿时，关键是对配电变压器进行赔偿。因为变压器空载电流通常占额定电流10左右，功率因数为02左右，故按变压器容量10进行赔偿，就能将空载时功率因数提升到O8以上，在降损节电方面效果十分显著。降低电线损耗10千伏及以下配电线路实际线损包含技术线损和管理线损。技术线损关键是指供电企业从进网关口表到用户终端贸易结算表之间输、变、配电过程中所产生电能损失，关键是由电流经过电阻产生热损失、变压器在通电过程中铁心产生铁损及漏电产生损失等组成。管理线损是指供电企业在安全生产、合理调度及市场营销过程中造成电能损失，如计量设备误差，抄表核实过程中漏抄、错抄、错算及窍电等产生损失。线损率指标是一个综合性指标，它高低反应出企业技术、设备和管理等多方面水平。降低线损不仅直接提升企业经济效益，而且可增加对用户供电量，有一定社会效益。合理选择导线截面线路能量损耗同电阻成正比，增大导线截面能够降低能量损耗。在满足载流量、确保电压质量前提下，应按经济电流密度选择导线截面。合理布局网络结构在供出一样负荷功率前提下，供电半径越小出线越多，线损越低。电源设在负荷中心，尽可能避免向单侧供电，依据台区实际情况，以两侧、三侧出线供电为主。减免迂回供电造成网络损失。6.8.3 环境保护部分6.8.3.1设计依据此次设计中采取环境保护设计依据为中国颁布现行相关法律法规：中国环境保护法（01月）、电磁辐射环境保护管理措施 （局令 18号文）、废物管理（废弃物运输及处理地点许可）法规等。6.8.3.2环境保护方法保护城镇生态环境，用裸铝绞线架设架空低压电力线路破生态环境、安全性差，已不适应该前形势，推荐用继承了常规架空线路优点，导线由经济实用架空绝缘导线来替换，运行中可不砍伐树木，受树木影响小。保持城镇面貌、交通，线路路径沿街道架设。防范窃电，低压电力线路采取架空形式，遍布大街小巷，导线从居民房前屋后经过，窃电行为时有发生。采取架空绝缘导线后，杜绝了这类情况发生，确保了人身安全。废旧物资采取定点存放、定时上缴方法。6.2技术合理性6.2.1合理配置建筑设备，并对其进行有效、科学控制和管理。依据建筑物使用功效和设计标准等综合要求，合理进行供配电、电气照明、建筑设备及系统控制设计，确保安全可靠、经济合理、灵活适用、高效节能。提升供电系统功率因数、治理谐波是提升供电质量。将变压器（变电所）设置在负荷中心尽可能降低低压侧线路长度，降低线路损耗。选择高效低耗器。努力争取使变压器实际负荷靠近设计最好负荷，提升变压器技术经济效益，降低变压器能耗。6.2.2 依据批复可行性研究汇报要求设计深度完成初步设计。初步设计文件经审查批复后，则作为编制施工图设计文件、施工招标文件和控制建设项目投资依据。6.2.3初步设计文件必需接收业主或业主委托咨询审查单位及业主上级主管部门审查，凡审查意见中提出问题，设计人应逐条给认真落实落实，提交书面反馈意见并无偿修改初步设计文件。6.2.4 按同意初步设计完成施工图设计工作，并接收
