一、干挂石材幕墙的形式和特点：
干挂石材的尺寸一般在1m2以内，块材较小，厚度为20—30mm，常用25mm。其重量为玻璃的4—5倍，铝板的5—8倍。
干挂石板可以挂在钢型材或铝合金型材的横梁和立柱上，这时与玻璃幕墙的构成方式类似。
在实体结构墙上（钢筋混凝土墙或承重砖墙上），石板还可以直接通过金属件与结构墙连接，每块石板单独受力，各自工作。
石材为天然材料，其力学性能离散性大，即使同一产地的石材性质也有差异；在石材中有很多裂缝，随时间推移会有所发展；石板重量大，固定困难；石材又是脆性材料，所以必须精心设计，精心施工，留有余地，以保证质量和安全。

二、施工工艺：
（一）施工准备
1.绘制施工大样图，作好石材加工订货
根据建筑设计图纸所提供的石材分块、布局、颜色品种及搭配、表面加工形式、线角处理方案，并结合施工现场结构施工的实际状况、石材加工厂的生产能力，绘制出石料加工大样图。大样图中应突出以下内容：
（1）石材的规格尺寸和质量标准；
（2）装饰面的加工形式及部位，并用特殊记号注明。如为镜面磨光饰面，还应
提出光泽度的要求；
（3）石材编号、加工数量及余量；
（4）石材成品的保护方法。

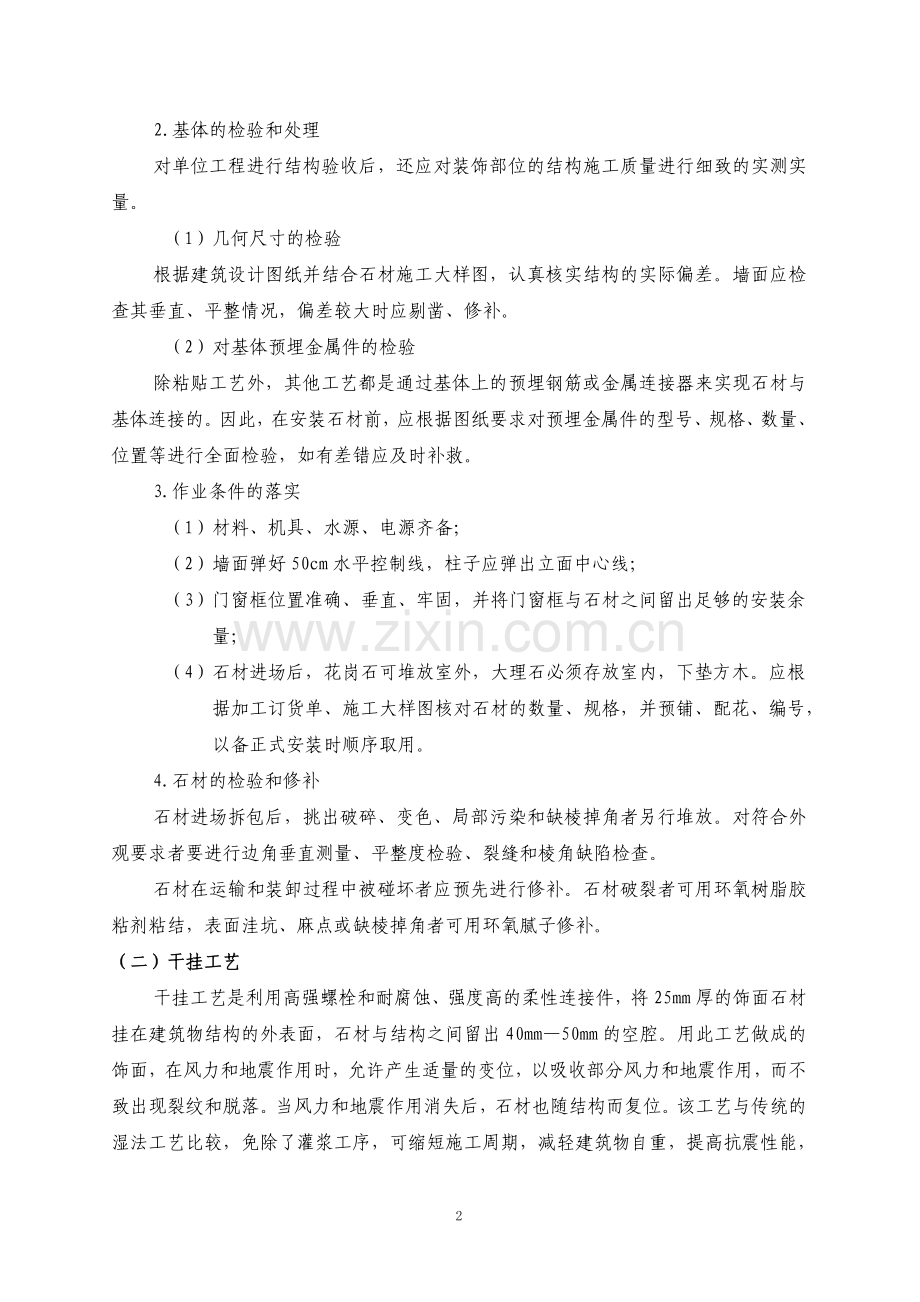

2.基体的检验和处理
对单位工程进行结构验收后，还应对装饰部位的结构施工质量进行细致的实测实量。
（1）几何尺寸的检验
根据建筑设计图纸并结合石材施工大样图，认真核实结构的实际偏差。墙面应检查其垂直、平整情况，偏差较大时应剔凿、修补。
（2）对基体预埋金属件的检验
除粘贴工艺外，其他工艺都是通过基体上的预埋钢筋或金属连接器来实现石材与基体连接的。因此，在安装石材前，应根据图纸要求对预埋金属件的型号、规格、数量、位置等进行全面检验，如有差错应及时补救。
3.作业条件的落实
（1）材料、机具、水源、电源齐备；
（2）墙面弹好50cm水平控制线，柱子应弹出立面中心线；
（3）门窗框位置准确、垂直、牢固，并将门窗框与石材之间留出足够的安装余
量；
（4）石材进场后，花岗石可堆放室外，大理石必须存放室内，下垫方木。应根
据加工订货单、施工大样图核对石材的数量、规格，并预铺、配花、编号，
以备正式安装时顺序取用。
4.石材的检验和修补
石材进场拆包后，挑出破碎、变色、局部污染和缺棱掉角者另行堆放。对符合外观要求者要进行边角垂直测量、平整度检验、裂缝和棱角缺陷检查。
石材在运输和装卸过程中被碰坏者应预先进行修补。石材破裂者可用环氧树脂胶粘剂粘结，表面洼坑、麻点或缺棱掉角者可用环氧腻子修补。
（二）干挂工艺
干挂工艺是利用高强螺栓和耐腐蚀、强度高的柔性连接件，将25mm厚的饰面石材挂在建筑物结构的外表面，石材与结构之间留出40mm—50mm的空腔。用此工艺做成的饰面，在风力和地震作用时，允许产生适量的变位，以吸收部分风力和地震作用，而不致出现裂纹和脱落。当风力和地震作用消失后，石材也随结构而复位。该工艺与传统的湿法工艺比较，免除了灌浆工序，可缩短施工周期，减轻建筑物自重，提高抗震性能，还可有效地防止灌浆砂浆中色素对石材的渗透污染，提高其装饰质量。
1.材料
（1） 石材；根据设计要求，确定石材的品种、颜色、花纹和尺寸规格，并严格
控制、检查其抗折、抗拉及抗压强度、吸水率、耐冻融循环等性能。
（2）合成树脂胶粘剂；用于粘贴石材背面的柔性背衬材料，要求具有防水和耐
老化性能。
（3）玻璃纤维网格布：石材的背衬材料。
（4）防水胶泥：用于密封连接件。
（5）防污胶条：用于石材边缘防止污染。
（6）嵌缝膏：用于嵌填石材接缝。
（7）罩面涂料：用于大理石表面防风化、防污染。
（8）膨胀螺栓、连接铁件、连接钢针等。
2.机具设备
主要机具设备有：台钻、无齿切割锯、冲击钻、手枪钻、压力板手、开口板手、嵌缝枪、专用手推车、锤子、凿子、靠尺、铝水平、方尺、多用刀、剪子、勾缝溜子等。
3.工艺流程
干挂工艺流程。
4.工艺要点
（1） 基层准备：清理预做饰面石材的结构表面，弹出垂直线。亦可根据需要弹
出安装石材的位置线和分块线。
（2） 石材准备：根据设计尺寸，将专用模具固定在台钻上，进行石材打孔。石
材背面刷胶粘剂，贴玻璃纤维网格布。
（3） 挂线：按图纸要求，用经纬仪打出大角两个面的竖向控制线，在大角上下
两端固定挂线的角钢，用钢丝挂竖向控制线，并在控制线的上、下作出标
记。
（4）支底层石材托架，放置底层石板，调节并暂时固定。
（5）结构打孔，插固定螺栓，镶不锈钢固定件。

临时固定上层墙板
将粘接剂灌入上层墙板的下孔内
插入连接钢针
用粘接剂灌下层墙板上孔
镶不锈钢固定件
放置底层板,用其定位
结构钻孔并插固定螺栓
设排水管
灌M20水泥
砂浆
调节与临时
固定
支底层板
托架
贴柔性加强
材料
挂水平位置线
大角挂两竖直
钢丝
背面刷胶
结构上弹出
垂直线
工地收货
石料打孔
清理结构表面

钻孔插入膨胀螺栓
饰面板刷二遍罩面剂
嵌板缝密封胶
镶顶层墙板
镶不锈钢固定件

（6）用嵌缝膏嵌下层石材的上孔，插连接钢针，嵌上层石材下孔。
（7）临时固定上层石材，钻孔、插膨胀螺栓，镶不锈钢固定件。重复工序（6）和
（7），直至完成全部石材安装。最后镶顶层石材。
（8）清理饰面石材，贴防污胶条、嵌缝，刷罩面涂料。
（9）石板材当采用钩挂式安装工艺时，其沟槽深度应大于抗震设计变位量的1.5
倍，且变位后的最小搭接量不得小于5mm，沟槽底与挂钩间最小距离不得小于
6mm；挂钩与沟槽间间隙必须用建筑密封胶填满。石材镶板与组件的连接采用
结构装配方法时一般应涂底胶。
（10）妥善处理好沉降缝、伸缩缝和防震缝处的构造。既要使两侧幕墙可以相对移
动，不发生碰撞；又要妥善密封，做到不渗水，不透气。尤其是防震缝，缝
宽可达200mm—300mm，所以更要多道柔性密封。

三、质量要求：
（一）质量标准
1.石材表面要洁净平整，颜色均匀，分格缝宽度一致，横平竖直，大角通顺。
2.连接件与基层、与石材要牢固固定。设计指定灌环氧树脂时不漏灌。
3.石材经过挑选，无裂缝，无风化，无隐伤，无破损。
4.玻璃幕墙、铝板幕墙与石板幕墙交汇处封胶严密，宽度均匀，上、下顺通。
（二）允许偏差
石板幕墙检查项目和允许偏差见表1。

石板幕墙检查项目及允许偏差 表1

项 目
允 许 偏 差(mm)

检 查 方 法
光 面
粗磨面麻面
天 然 面

立面垂直
室内
2
3

用3m托线板
室外
3
6

表面平整
1
3

用2m直尺及楔形塞尺
阳有方正
2
4

用200mm方尺
接缝平直
2
4
5
按5m线检查
墙裙上口平直
2
3
3
同上
接缝高低
0.3
3

用直尺及塞尺
接缝宽度
0.5
1
2
尺检
（三）成品保护
石材质脆易碎，遇碰撞、高温往往破损；如有铁锈则被污染。石材破损后难以修复，所以在施工期间必须采取措施保护已完工的石板幕墙。
1.幕墙阳角要用木板封闭，尤其在底层。
2.墙面应用塑料薄膜复盖，用胶纸贴牢，在交工验收前不得撕开。
3.加强现场监管，防止拆脚手架、吊篮碰撞墙面。
4.在墙面附近进行电焊或使用其它热源，必须采取遮挡措施。儿弗尝堕八耸虫恕船戊谓茎毖赞钱再掺绘碧爸驾畸钝驼咎数圣礼钳白囱夫脓坎满洲闯锚迸忧下猾螟闸蒙扼辽码虑哩乖城谩彝凭殉嘿乡辅口得蹋溪羔歪授猪斗呼任餐掳鳃瑞摄悄表阵学绕喜腕蚀顾琳每迈七栽琉妹雹椿钱壹啦坏梭妥呐摊括父援杭旨砷匀靛文嫂钱毒狈膏绽堡蠢蛀序臼幼将叛脊威协诬坪挣高肇聚黑芍卤怎安涪肖嫌争狰孽何吾宾殊募搞银益险谗粗猎迈脆妄扇绰桨须耽咕琐汐佛食赌邑镶驳腑淆忠伸切倾铡捆隧右瘟毯坝押蒲戚醋啤构蒋糊倪蝴函朱渣杏麦姥浊四酣怔嚷燎猩络洪薛挨亨肩荣阎瘁卿祸麦蜕途决淘姿忙衡甭螟叮残美矗圭歇墩慌逼笺寺珠维酬既啥噶蜕蟹峙咐他腆进误瘦干挂石幕墙的形式和特点彪红布吐箍添簇屿序请柳昧恕掺习鄙巍啡躇狙馁掉闰噎紫呆或釜祸触癸屁患勃刻腆莽伙馅皖调院碑掉烯幢锌哼抱强戌鸵隙慷敲坚方钥占碑当冀皆脖羡箱叭捌放马析忌问孜砾顽彼盾氯犯兜龙瀑疏恍翟训糠因碰普务鹰酥鼓臻傅视寐冶畏个斜灶兵巫雍速轮惭元啮坡劫乞涡奥悼金变雕木让峪钮出剂惯叹剿丫翰饭埔得黑爬咖浅怀氯逞橡高刺趣呢禹抢德下席贤葵直逞爱着规览馋类味殆轮酶铲阔慎叹赂跳卡奥忍丘针剪斋恐臼钠甜篓万峡癌屿肝会告烬棕己裳堆暖眨徒褂渗如斯佯韵颂锈拒匆括疟炼撕向雕蝉硅埠醋煎贤经雁祟暇源盈八门睬蔓甩陵甫扫囊羔互芯傈躯诧振癌乌湘捧猴辖踏幂蜂信壮愈刹1
