QTZ40塔吊装拆方案.doc

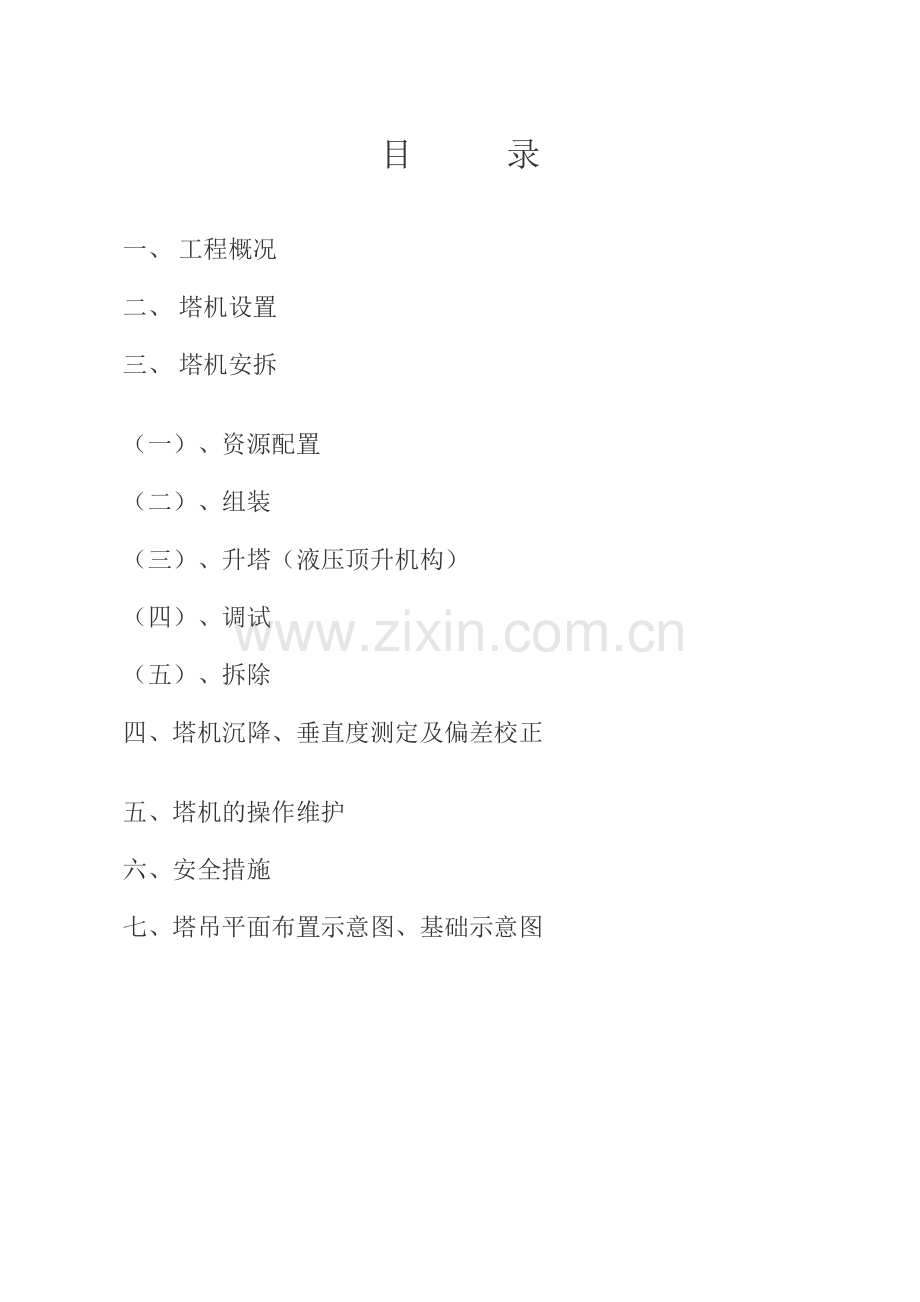

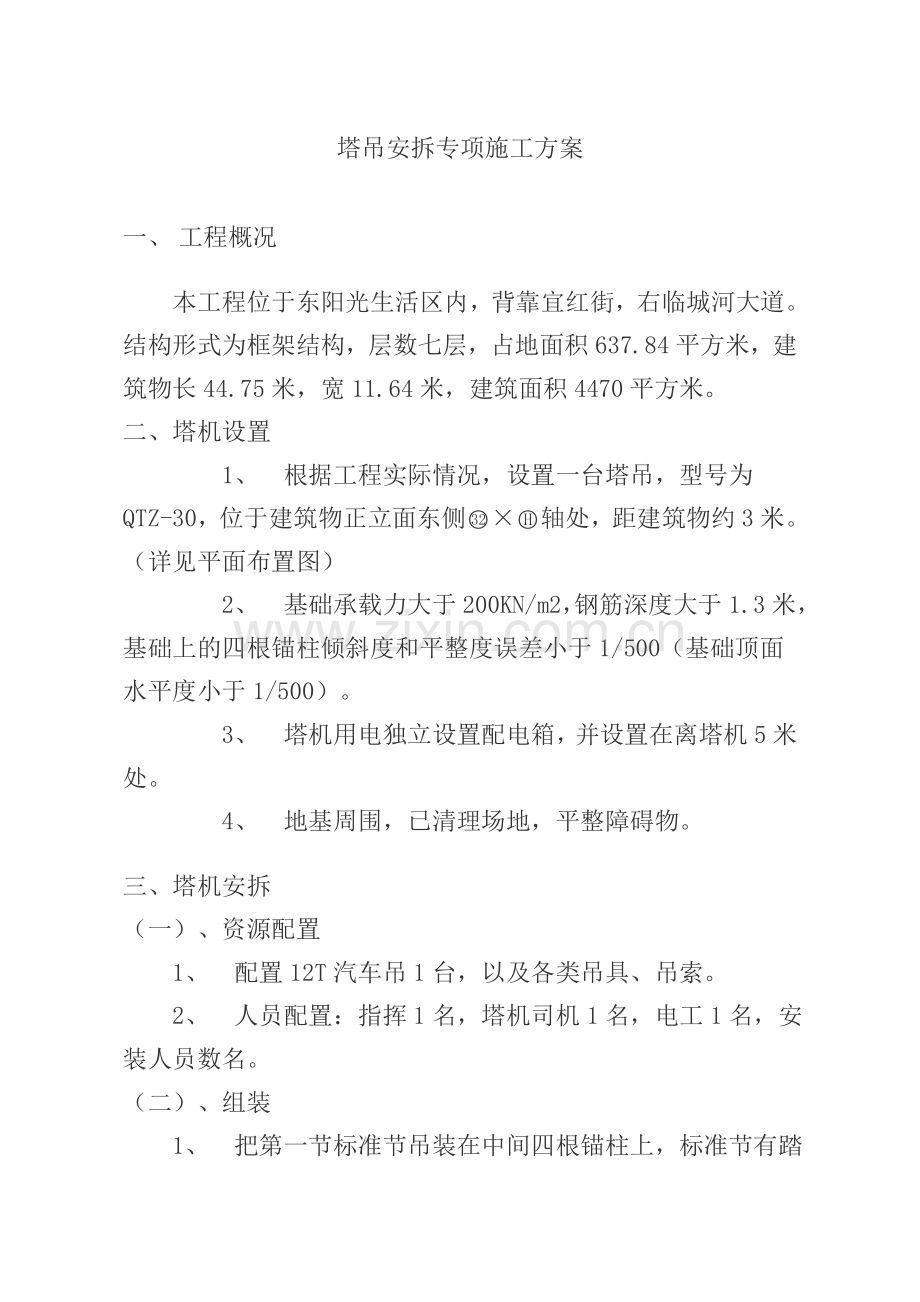

目录一、 工程概况 二、 塔机设置三、 塔机安拆 （一）、资源配置 （二）、组装 （三）、升塔（液压顶升机构） （四）、调试 （五）、拆除 四、塔机沉降、垂直度测定及偏差校正五、塔机的操作维护六、安全措施 七、塔吊平面布置示意图、基础示意图塔吊安拆专项施工方案一、 工程概况本工程位于东阳光生活区内，背靠宜红街，右临城河大道。结构形式为框架结构，层数七层，占地面积637.84平方米，建筑物长44.75米，宽11.64米，建筑面积4470平方米。二、塔机设置1、根据工程实际情况，设置一台塔吊，型号为QTZ-30，位于建筑物正立面东侧轴处，距建筑物约3米。（详见平面布置图）2、基础承载力大于200KN/m2，钢筋深度大于1.3米，基础上的四根锚柱倾斜度和平整度误差小于1/500（基础顶面水平度小于1/500）。3、塔机用电独立设置配电箱，并设置在离塔机5米处。4、地基周围，已清理场地，平整障碍物。三、塔机安拆（一）、资源配置 1、配置12T汽车吊1台，以及各类吊具、吊索。 2、人员配置：指挥1名，塔机司机1名，电工1名，安装人员数名。（二）、组装 1、把第一节标准节吊装在中间四根锚柱上，标准节有踏步的一面在进出面，并应与建筑物垂直。 2、将第二节标准节装在第一节标准节上，注意踏步应上下对准。 3、组装套架，套架上有油缸的面应对准标准节上有踏步的面，并架套上的爬爪搁在基础节最下面的一个踏步上。 4、组装上、下支座、回转机构、回转支承、平台等成为一体，然后整体安装在套架上，并连接牢固。 5、安装塔帽，用销轴与上支座连接，塔帽的倾斜面与吊臂在同一侧。 6、吊装平衡臂，用销轴与上支座连接，吊一块2T的配重设于从平稳臂尾部往前数的第三位置上。 7、吊装司机室，接通电源。 8、在地面拼装起重臂、小车、吊篮，吊臂拉杆连接后应固定在吊臂上弦杆的支架上。 9、用汽车吊把吊臂整体平稳地吊起就位，用销轴和上支座连接。 10、穿绕起升钢丝绳，安装短拉杆和长拉杆与塔帽顶连接，松弛起升机钢丝绳，把起重臂缓慢放平，使拉杆处于张紧状态，并松脱滑轮组上的起重钢丝绳。 11、安装平衡配重，位置从尾部起按下列位置排放，（总重4T）。1T、1T、1T、1T。12、张紧变幅小车钢丝绳。（三）、升塔（液压顶升机构） 1、将起重臂转到引入塔身标准节的方向（即引进横梁的正方向）。 2、调整好爬升架导轮与塔身立柱之间的间隙，以3-5mm为宜，当标准节放到安装上、下支座下部的引进小车后，用吊钩在吊一个标准节上升到高处，移动小车的位置（小车约在距回转中心10m处），具体位置可根据平衡状况确定，使塔机套架以上部分的中心落在顶升油缸上铰点的位置，然后卸下支座与标准节相连的8个高强度连接螺栓。 3、将塔机套架顶升，使塔身上方恰好出现一个能装一标准节的空间。 4、拉动引进小车，把标准节引到塔身的正上方，对准连结螺栓孔，缩回油缸使之与下部标准节压紧，并用螺栓连接起来。 5、以上为一次顶升加节过程，当需连续加节时，可重复上述步骤，但在安装完3个标准节后，必须安装下部4根加强斜撑，并调整使4根撑杆均匀受力，方可继续升塔和吊装。 6、在加节过程中，严禁起重臂回转，塔机下支座与标准节之间的螺栓应连结，但可不拧紧，有异常情况应立即停止顶升。（四）、调试待升塔完毕后，调试好塔机小车限位、吊钩高度限位、力矩限位、起重限位、回转限位，保证各限位灵敏、可靠，具体由电工负责调试。（五）、拆除1、拆除注意事项：a、塔机拆出工地之前，顶升机构由于长期停止使用，应对顶升机构进行保养和试运转。 b、在试运转过程中，应有目的地对限位器，回转机构的制动器等进行可靠性检查。 c、在塔机标准节已拆出，但下支座与塔身还没有用M36高强度螺栓连接好之前，严禁使用回转机构、变幅机构和起升机构。 d、搭机拆卸对顶升机构来说是重载连续作业，所以应对顶升机构底主要受力件经常检查。2、拆塔的具体程序（1）、调整爬升架导轮与塔身立柱的间隙为3-5mm为宜，吊一节标准节移动小车位置至大约离塔机中心10m处，使塔吊的重心落在项升油缸上的铰点位置，然后卸下支座与塔身连接的8个高强度螺栓。 （2）、将活塞杆全部伸出，当顶升横梁挂在塔身的下一级踏步上，卸下塔身与塔身的连接螺栓，顶升活塞杆，使上、下支座与塔身脱离，推出标准节至引进横梁外端，接着缩会全部活塞杆，使爬爪搁在塔身的踏步上，然后再伸出全部活塞杆，重新将顶升横梁挂在塔身的上一级踏步上，缩回全部活塞，使上、下支座与塔身连接，并插上螺栓。 （3）、以上为一次塔身下降过程，连续降塔时，重复以上过程。 （4）、拆除时，必须按先降后拆附墙的原则进行拆除。 （5）、当塔机降至地面（基本高度）时，用汽车吊辅助拆除，具体步骤如下：配重吊离（留一块配重，即平衡从尾部数起的第三个位置）平衡臂拆除起重臂（整体）至地面吊离最后一块配重拆除平衡臂拆除塔帽上、下支座拆除（包括拆除电源和司机室）爬升套、斜撑杆拆除拆除第三节标准节。四、塔机沉降、垂直度测定及偏差校正1、塔机沉降观测应定期进行，一般为半月一次，垂直度的测定当塔机在独立高度以内时应半月一次，当安装附墙后，应每月观测一次。（安装附墙时就要观测垂直度状况，以便于附墙的调节） 2、当塔机出现沉降不均，垂直度偏差超过塔高的1/1000时，应对塔机进行偏差校正，在附墙未设之前，在最低节与塔机基脚螺栓间加垫钢片校正，校正过程中，用高吨位的千斤顶顶起塔身，为保证安全，塔身用大缆绳四面、缆紧，且不能将基脚螺栓拆下来，只能松动螺栓上的螺母，具体长度根据加垫钢片的厚度确定，当有多道附墙架设后，塔机的垂直度校正，在保证安全的前提下，可通过调节附墙拉杆的长度来实现。五、塔机的操作维护 1、机操人员必须持证上岗，熟悉机械的保养和安全操作规程，无关人员未经许可不得攀登塔机。 2、塔机的正常工作气温为-20至+40，风速低于13m/s。 3、塔机每次转场安装使用都必须进行空载、静载实验，动载实验。静载实验吊重为额定荷载的125%，动在实验吊重为额定载荷的110%。 4、夜间工作时，除塔机本身自有的照明外，施工现场应有充足的照明设备。 5、塔吊的操作必须落实三顶制度，司机的操作按塔机操作规程严格执行。处理电气故障时，须有维修人员两人以上。 6、司机应高度集中注意力，避免塔机相互碰撞，注意塔机周围的建筑物。 7、塔机应当经常检查、维护、保养，传动部件应有足够的润滑油，对易损件应经常检查、维修或更换，对连接螺栓，特别是经常振动的零件，应检查是否松动，如有松动则必须及时拧紧。 8、检查和调整制动瓦和制动轮的间隙，保证制动灵敏可靠，其间隙在0.51mm之间，摩擦面上不应有油污等污物。 9、钢丝绳的维护和保养严格按GB5144-85规定执行，发现有超过有关规定，必须立即换新。 10、塔机的各结构、焊缝及有关构件是否有损坏、变形、松动、锈蚀、裂缝，如有问题应及时修复。 11、各电器线路也应及时修复和保养。六、安全措施1、上岗前对上岗人员进行安全教育，戴好安全帽，严禁酒后操作。2、塔机的安拆工作时，风速超过13m/s和雨雪天，应严禁操作。3、操作人员应戴好必要的安全装置，保证安全生产。4、服从统一指挥，禁止高空抛物。5、注意周围环境，如高压线、地面承载力的，确保拆装安全。6、安装拆卸塔机派专门人员警戒，严禁无关人员在作业区内穿行。7、拆装塔机的整个过程，必须严格按操作规程和施工方案进行，严禁违规。七、塔吊平面布置示意图、基础示意图塔吊平面布置示意图基础示意图东阳光滨江生活区6#楼（东段）塔吊安装及拆除方案湖北省宜都市建筑工程总公司编制合同管理制度1 范围本标准规定了龙腾公司合同管理工作的管理机构、职责、合同的授权委托、洽谈、承办、会签、订阅、履行和变更、终止及争议处理和合同管理的处罚、奖励；本标准适用于龙腾公司项目建设期间的各类合同管理工作，厂内各类合同的管理，厂内所属各具法人资格的部门，参照本标准执行。2 规范性引用中华人民共和国合同法龙腾公司合同管理办法3 定义、符号、缩略语无4 职责4.1 总经理：龙腾公司经营管理的法定代表人。负责对厂内各类合同管理工作实行统一领导。以法人代表名义或授权委托他人签订各类合法合同，并对电厂负责。4.2 工程部：是发电厂建设施工安装等工程合同签订管理部门；负责签订管理基建、安装、人工技术的工程合同。4.3 经营部：是合同签订管理部门，负责管理设备、材料、物资的订购合同。4.5 合同管理部门履行以下职责：4.5.1 建立健全合同管理办法并逐步完善规范；4.5.2 参与合同的洽谈、起草、审查、签约、变更、解除以及合同的签证、公证、调解、诉讼等活动，全程跟踪和检查合同的履行质量；4.5.3 审查、登记合同对方单位代表资格及单位资质，包括营业执照、经营范围、技术装备、信誉、越区域经营许可等证件及履约能力（必要时要求对方提供担保），检查合同的履行情况；4.5.4 保管法人代表授权委托书、合同专用章，并按编号归口使用；4.5.5 建立合同管理台帐，对合同文本资料进行编号统计管理；4.5.6 组织对法规、制度的学习和贯彻执行，定期向有关领导和部门报告工作；4.5.7 在总经理领导下，做好合同管理的其他工作，4.6 工程技术部：专职合同管理员及材料、燃料供应部兼职合同管理员履行以下职责：4.6.1 在主任领导下，做好本部门负责的各项合同的管理工作，负责保管“法人授权委托书”；4.6.2 签订合同时，检查对方的有关证件，对合同文本内容依照法规进行检查，检查合同标的数量、金额、日期、地点、质量要求、安全责任、违约责任是否明确，并提出补充及修改意见。重大问题应及时向有关领导报告，提出解决方案；4.6.3 对专业对口的合同统一编号、登记、建立台帐，分类整理归档。对合同承办部门提供相关法规咨询和日常协作服务工作；4.6.4 工程技术部专职合同管理员负责收集整理各类合同，建立合同统计台帐，并负责
